heroal RD 75 Systémy rolovacích vrat a prefabrikovaná rolovací vrata

Transkript

1 heroal RD 75 Systémy rolovacích vrat a prefabrikovaná rolovací vrata

2 Rolovací vrata se systémem Efektivní systémová technika heroal se vyznačuje prvotřídními materiály, technickou dokonalostí v detailu a velkou rozmanitostí konstrukčních možností. Toto jsou přednosti, které dokážou přesvědčit. Již po celá desetiletí je firma heroal se svými inovativními řešeními z hliníku a hliníkových kompozitních materiálů pro opláštění budov spolehlivým partnerem jak pro architekty, tak i investory a zpracovatele. Protože víme, co potřebujete: Plánovači oceňují rozmanitost konstrukčních možností, investoři mohou pomocí spolehlivého systému uskutečnit svá individuální přání a naši partneři mají užitek z ekonomických a efektivních koncepcí systému heroal. Toto platí také pro systémy rolovacích vrat heroal: Vymezují hranice a zajišťují prostory. Hodí se k architektonickému provedení, a jsou zároveň flexibilní a snadno ovladatelné: Rolovací vrata jsou nejen praktickým řešením v oblasti soukromé, v průmyslové a živnostenské, ale jsou také opticky náročnou součástí moderní architektury. Pomocí systému rolovacích vrat heroal lze ve stavebním objektu uzavřít velké otvory v souladu s designem a to při malé potřebě místa. Inovativní systém rolovacích vrat vyrobený na míru je nyní rovněž doplněn prefabrikovanými rolovacími vraty vyrobenými na míru. Tato nová předmontovaná generace se dodává spolu se všemi díly příslušenství, štítem a pohonem a to na přání během 10 dnů. Nová generace rolovacích vrat, stropních sekčních vrat, rolovacích mříží a prefabrikovaných vrat heroal realizuje již dnes nové budoucí požadavky kladené na systémy vrat: Co se týče vysoké rychlosti otevření a uzavření vrat, šetrného provozu, maximální možné úspory energie, životnosti a komfortu, poskytují tato vrata již standardy budoucnosti. Odhalte sami rozmanitost systému rolovacích vrat heroal! 02 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata

3 Prefabrikovaná rolovací vrata Perfektně naplánováno dodávka k montáži na místě! Strana 04 Uzavřená montáž Strana 05 Estetický vzhled krytá technika Otevřená montáž Strana 06 Prostorově úsporné řešení Vlastnosti systému Přehled barev Dekorační barvy Diagram hluku Vodicí lišta URF 100 Třídy odporu větru Dodatečná vybavení Strana 08 Strana 09 Strana 09 Strana 10 Strana 10 Strana 10 Servis Strana 11 Vynikající péče firmy heroal heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata 03

4 Prefabrikovaná rolovací vrata heroal RD 75 Perfektně naplánováno dodávka k montáži na místě! Splňovat nejvyšší nároky a přitom se flexibilně přizpůsobit individuálním montážním situacím v průmyslových živnostenských a soukromých budovách: Toto dokážou prefabrikovaná rolovací vrata heroal. Naše po celá desetiletí rostoucí know-how ve vývoji a výrobě hliníkových profilových systémů utváří rozmanitý sortiment inovací prefabrikovaných vrat heroal. Tato nová generace prefabrikovaných vrat se dodává kompletně předem smontována, s navíjecí schránkou, se všemi díly příslušenství, pancířem vrat a pohonem na přání také kompletně smontovaná jako konstrukční balík během jen deseti dnů! Bezpečnost» Velmi stabilní konstrukce díky válcovitým hliníkovým tyčím se značnou tloušťkou materiálu a s polyuretanovou pěnou a speciálním zajištěním» Dle volby: optoelektronická bezpečnostní koncová lišta, nouzová ruční páka» Třída odolnosti proti větru 4 při světlé šířce do 4800 mm» Bezpečné balení pro přepravu a skladování ve dvou jednotkách Protihluková ochrana» Velmi klidný chod pancíře vrat Pro partnery firmy heroal je při zpracování systémů vrat rozhodující maximální hospodárnost: Optimalizace stejných dílů zajišťuje jednoduchou a rychlou montáž. Kvalita heroal made in Germany Pro prefabrikovaná rolovací vrata s kontrolou TÜV a certifikací pečetí GS RD 75 je zárukou nejvyšší kvality a bezpečnosti firmy heroal. Také u balení nepřistupuje heroal na žádné kompromisy: Všechny součásti včetně krycích bočnic jsou kompletně integrovány do balicích jednotek. Toto zaručuje absolutně bezpečnou přepravu a bezpečné uskladnění. Design» Dle volby také pancíř s prosvětlovacími a provzdušňovacími profily» Otevřená montáž a montáž do schránky je možná» Krycí výška: 75 mm» Max. světlá šířka/světlá výška: 5750 mm / 5000 mm» Max. plocha: 16 m 2» Povrstvení povrchu s vysokou odolností vůči povětrnostním vlivům s dvouvrstvým pevným lakem heroal nebo s vysoce odolnou hwr vrstvou» Pestrá paleta barev 04 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata

5 Rolovací vrata heroal, uzavřená montáž Estetický vzhled krytá technika Uzavřená montáž rolovacích vrat v kryté schránce je architektonicky elegantní a chrání vrata před nepříznivými přírodními a okolními vlivy. Díky rozmanitým možnostem vybavení je tento druh montáže nejvhodnější pro soukromé a živnostenské použití. Montáž do schránky může proběhnout i dodatečně, rychle a hospodárně. Což je další výhodou systémové techniky fy heroal. Bezpečnost» Nejlepší ochrana před nepříznivými povětrnostními vlivy a vlivy prostředí» Nejvyšší funkční bezpečnost: perfektně navzájem sladěné komponenty z vysoce kvalitní výroby heroal made in Germany» Optimální stabilita díky velké pevnosti materiálu» Vynikající odolnost vůči větru díky novým S-aretacím v kombinaci s bezpečnostními můstky ve vodící lištách» Velký výběr bezpečnostních vybavení: např. systém rozběhu, nouzová ruční páka a zajištění posuvu nahoru» TÜV-přezkoušeno, s pečetí GS a označením CS Protihluková ochrana» Optimalizovaná zvuková izolace díky uzavřené schránce» Vysoká tichost chodu díky gumovým rozběhovým válečkům» Nižší hladina hluku díky použití speciálních tlumicích prvků mezi různými komponenty Design» Krycí systém 300 a 365» Pestrá paleta barev» Použití prosvětlovacích, mřížových a provzdušňovacích profilů» Max. světlá šířka/světlá výška: 5750 mm / 5000 mm» Max. plocha: 13,5 m 2 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata 05

6 Rolovací vrata heroal, otevřená montáž Bezpečnost» Nejvyšší funkční bezpečnost: perfektně navzájem sladěné komponenty z vysoce kvalitní výroby heroal made in Germany» Optimální stabilita díky velké tloušťce materiálu» Vynikající odolnost vůči větru díky novým S-aretacím v kombinaci s bezpečnostními můstky ve vodící lištách» Velký výběr bezpečnostních vybavení: např. systém rozběhu, nouzová ruční páka a zajištění posuvu nahoru» TÜV-přezkoušeno, s pečetí GS a označením CS Protihluková ochrana» Optimalizovaná zvuková izolace» Vysoká tichost chodu díky gumovým rozběhovým válečkům» Nižší hladina hluku díky použití speciálních tlumicích prvků mezi různými komponenty otevřená montáž s rozběhovým systémem 06 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata

7 Design» Použití prosvětlovacích, mřížových a provzdušňovacích profilů» Max. šířka/výška: 6000 mm / 5000 mm» Max. plocha: 16 m 2» Max. hmotnost prefabrikovaného pancíře vrat: 10 kg/m 2» Pestrá paleta barev Prostorově úsporné řešení pro velkorozměrná rolovací vrata Pokud se mají realizovat obzvláště široká a vysoká rolovací vrata, je otevřená montáž bez navíjecí schránky perfektním řešením, aby se dalo místo optimálně využít, např. v průmyslové oblasti nebo v podzemních garážích. Vzhledem k menšímu počtu součástí je otevřená montáž obzvláště ekonomická. otevřená montáž bez rozběhového systému heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata 07

8 Přehled barev (následující výrobky) Barva heroal č. cca RAL 75 tyče Provzdušňovací, Vedení Koncová lišta mřížový a prosvětlovací dutiny profil Clony ocelová modrá bílá 17/ šedá 18 - přírodní ) hnědá 22 - zemní hnědá 22/ krémová béžová 24 - teaková 31 - světle béžová 32-1) mechová zelená černá purpurově červená rubínová 47/ pastelová modrá 48/ signální modrá 48/ jedlová zelená antracitová šedá jamaica-hnědá 60 - krémová bílá světle šedá ohnivě červená enziánová modrá holubí modrá světle zelená RAL 39-1) Barva ne pro velikost schránky 365 Upozornění: Karty vzorků barev si lze vyžádat přímo ve firmě heroal. 08 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata

9 Dekorační barvy (fólie jen pro tyče) Barva Č. barvy Renolit č. 75 tyče pruhovaná douglaska dub zlatý dub borovice kleč oregon krémová bílá vínová červená antracitová šedá světle šedá černohnědá čokoládová hnědá kobaltová modrá ocelová modrá tmavozelená mechová zelená Upozornění: Foliování je zásadně z vnější strany při rolování vpravo, vnitřní strana dle volby. Schránky, vedení, koncové lišty, prosvětlovací, mřížové a provzdušňovací profily nelze foliovat. Diagram hluku Zavírání vrat 80 Vrata se zavírají bez protihlukové ochrany* heroal RD 75 se zavírají s protihlukovou ochranou* 76 Otevírání vrat Vrata se otvírají bez protihlukové ochrany* heroal RD 75 se otvírají s protihlukovou ochranou* Hladina hluku v db Hladina hluku v db Doba chodu vrat v sekundách Doba chodu vrat v sekundách * Hlučnost chodu je mimo jiné závislá na montáži a na podmínkách na místě instalace heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata 09

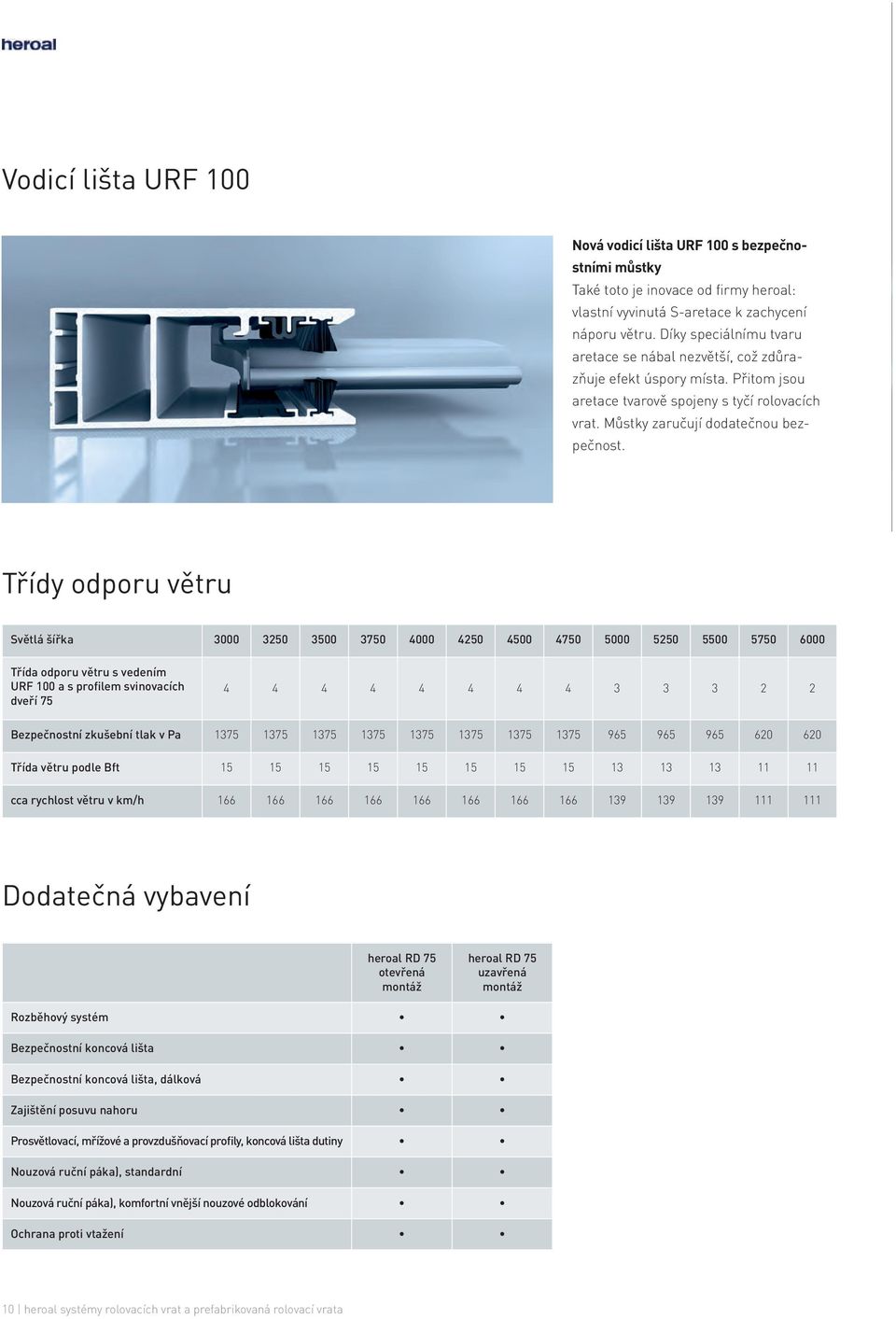

10 Vodicí lišta URF 100 Nová vodicí lišta URF 100 s bezpečnostními můstky Také toto je inovace od firmy heroal: vlastní vyvinutá S-aretace k zachycení náporu větru. Díky speciálnímu tvaru aretace se nábal nezvětší, což zdůrazňuje efekt úspory místa. Přitom jsou aretace tvarově spojeny s tyčí rolovacích vrat. Můstky zaručují dodatečnou bezpečnost. Třídy odporu větru Světlá šířka Třída odporu větru s vedením URF 100 a s profilem svinovacích dveří Bezpečnostní zkušební tlak v Pa Třída větru podle Bft cca rychlost větru v km/h Dodatečná vybavení heroal RD 75 otevřená montáž heroal RD 75 uzavřená montáž Rozběhový systém Bezpečnostní koncová lišta Bezpečnostní koncová lišta, dálková Zajištění posuvu nahoru Prosvětlovací, mřížové a provzdušňovací profily, koncová lišta dutiny Nouzová ruční páka), standardní Nouzová ruční páka), komfortní vnější nouzové odblokování Ochrana proti vtažení 10 heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata

11 Náš servis je důsledně zaměřen na Vaše přání heroal nabízí vedle svého rozsáhlého portfolia systémů se vzájemně dokonale sladěnými produkty i jedinečný a výkonný servis v oboru založený na důsledné orientaci na požadavky, přání a potřeby zákazníků. Základem servisu heroal je vedle vyškolených zaměstnanců našemu podniku vlastní energeticky efektivní výroba made in Germany s jedinečným citem pro detail a bezpečným postupem, který zaručuje zpracovatelům, architektům a stavebníkům optimální kvalitu výrobků pro udržitelné, hospodárné a hodnotu zvyšující stavění. Dalším důležitým stavebním kamenem je dodávka různých povrchových úprav. Ať už se jedná o kvalitní práškové nanášení hwr z vlastních moderních lakovacích linek nebo dvouvrstvý hustý lak, strukturní laky, foliování nebo eloxace, nabízí povrchová úprava heroal nejvyšší kvalitu v kombinaci s nejkratšími dodacími lhůtami. O to se postará také nové logistické centrum heroal s přibližně m² plochy a vlastní vozový park nákladních automobilů. Portfolio služeb heroal doplňuje testovací centrum certifikované ift Rosenheim, které mohou využívat také zákazníci, a které lze využít pro rolety, roletová vrata, okna, dveře a fasády a také vlastní výkonný servis pro ohýbání profilů a ohraňování, který společnost heroal nabízí svým zákazníkům v celém oboru jako jediná firma nabízející tyto systémy z vlastní výroby. Stanovit mezinárodní měřítka mezinárodní názvy Označení heroal RD 75 (75 pro krycí šířku) heroal RD 75 Systémy rolovacích vrat a prefabrikovaná rolovací vrata Systémy rolovacích vrat heroal splňují vysoké požadavky, jsou mezinárodně žádány a stanovují měřítka na trhu. Proto jsme označení našich systémů přizpůsobili požadavkům celosvětového použití na trhu. Nový systém rolovacích vrat nese označení RD 75. Název se skládá z RD (Roll-Door) a 75 (krycí šířka). heroal systémy rolovacích vrat a prefabrikovaná rolovací vrata 11

12 heroal hliníkový systémový dům Inovace, servis, design, udržitelnost Jako jeden z vedoucich podniků vyrabějicich hliníkové systémy vyvíjí a vyrábí společnost heroal dokonale vzájemně sladěné systémy pro rolety, roletová vrata, okna, dveře a fasády. S minimálním nasazením energie při výrobě a s maximální úsporou energie během používání přispíváme rozhodujícím způsobem k tomu, abychom umožňovali udržitelné stavění spojené s nejvyšší hospodárností při zpracování systémů a zvyšování hodnoty budov. Značka heroal je synonymem systémových řešení, která stanovují měřítka v oboru s inovacemi orientovanými na praxi, s oborově vedoucím servisem, s kvalitním, do každé architektury inte grova telným designem a s udržitelností. Svět systémů heroal rolety roletová vrata okna dveře fasády servis heroal Johann Henkenjohann GmbH & Co. KG Österwieher Str Verl (Německo) Tel Fax Článek č I 12.12
