1 3 BERGAMO FIRENZE RIMINI Samozavírače a samozavírací závěsy Floor springs and hinges

2 Bartosini s.r.o. Kancelář: Karvinská 1897, Český Těšín tel.: ;

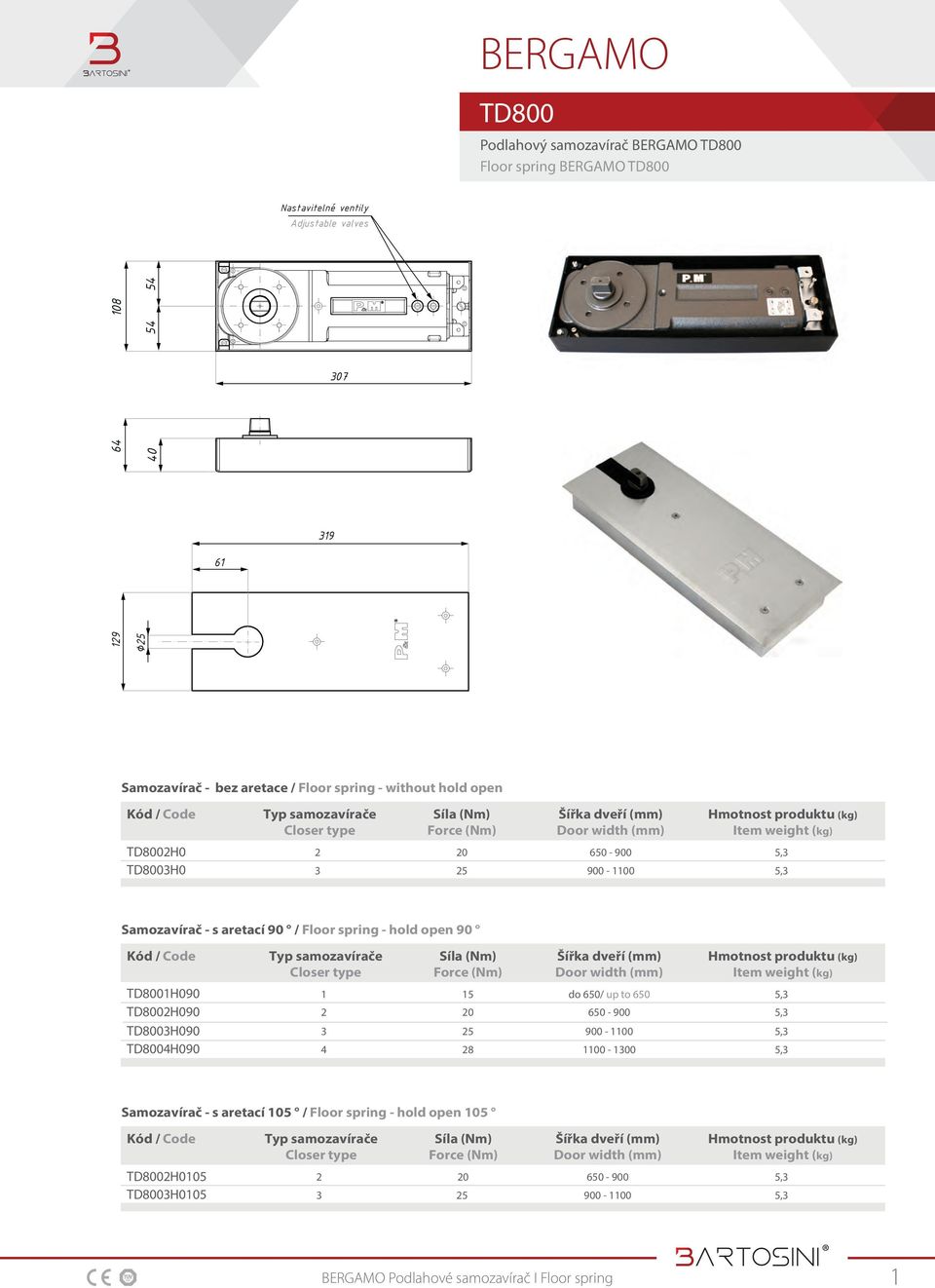

3 BERGAMO TD800 Podlahový samozavírač BERGAMO TD800 Floor spring BERGAMO TD800 Nastavitelné ventily Adjustable valves Samozavírač - bez aretace / Floor spring - without hold open Kód / Code TD8002H0 TD8003H0 Typ samozavírače Closer type 2 3 Síla (Nm) Force (Nm) Šířka dveří (mm) Door width (mm) Hmotnost produktu (kg) Item weight (kg) 5,3 5,3 Samozavírač - s aretací 90 / Floor spring - hold open 90 Kód / Code TD8001H090 TD8002H090 TD8003H090 TD8004H090 Typ samozavírače Closer type Síla (Nm) Force (Nm) Šířka dveří (mm) Door width (mm) do 650/ up to Hmotnost produktu (kg) Item weight (kg) 5,3 5,3 5,3 5,3 Samozavírač - s aretací 105 / Floor spring - hold open 105 Kód / Code TD8002H0105 TD8003H0105 Typ samozavírače Closer type 2 3 Síla (Nm) Force (Nm) Šířka dveří (mm) Door width (mm) Hmotnost produktu (kg) Item weight (kg) 5,3 5,3 BERGAMO Podlahové samozavírač I Floor spring 1

4 BERGAMO TD800 Podlahový samozavírač BERGAMO TD800 Floor spring BERGAMO TD800 URČENÍ / APPLICATIONS : pro pravé, levé a kyvné dveře pro dveře o váze do 130 kg a šířce max 1300 mm k dispozici ve 4 velikostech možnost regulace polohy samozavírače uvnitř pouzdra: (svisle 4 mm, příčně 10 mm, vodorovně 8 mm) suitable for left hand, right hand and double action doors for door weights of up to 130 kg and width of up to 1300 mm available in 4 sizes adjustable positions for cement box are vertical 4 mm, transverse 10 mm and longitudinal 8 mm ROZSAH A FUNKCE ZAVÍRÁNÍ / CLOSING RANGES: úhel zavírání dovření dva na sobě nezávislé ventily umožnující plnou kontrolu hydraulického přivírání a dovírání closing range latching range closing and latching speeds are adjustable by means of two independent valves provide full hydraulic control rychle / fast pomalu / slow VESTAVĚNÉ FUNKCE / FUNCTIONS: přetlakový ventil bránící poškození samozavírače tlumič otevírání od 85 built-in pressure relief valves to prevent damages built-in cushioned backcheck from 85 to prevent damage to doors in windy conditions 2 BERGAMO Podlahové samozavírač I Floor spring

5 BERGAMO TD750 Podlahový samozavírač BERGAMO TD750 Floor spring BERGAMO TD Samozavírač - s aretací 90 / Floor spring - hold open 90 Kód / Code Typ samozavírače Closer type Síla samozavírače - regulovatelná (Nm) Adjustable spring force (Nm) Šířka dveří (mm) Door width (mm) Max. počet otáček k regulaci síly (proti směru hod. ručiček) Full turns of adjustment nut (anti clock wise) TD750H do 650/ up to otáček / 10 turns 7 otáček / 7 turns 4 otáčky / 4 turns 0 otáček- nastavení z výroby 0 turns - factory preset BERGAMO Podlahové samozavírač I Floor spring 3

6 BERGAMO TD750 Podlahový samozavírač BERGAMO TD750 Floor spring BERGAMO TD750 URČENÍ / APPLICATIONS : pro pravé, levé a kyvné dveře pro dveře o váze do 150 kg a šířce max 1300 mm Samozavírač nastavitelný od 9-37 Nm možnost regulace polohy samozavírače uvnitř pouzdra: (svisle 4 mm, příčně 4 mm, vodorovně 8 mm) suitable for left hand, right hand and double action doors for door weights of up to 150 kg and width of up to 1300 mm floor spring force adjuttable 9-37 Nm adjustable positions for cement box are vertical 4 mm, transverse 4 mm and longitudinal 8 mm ROZSAH A FUNKCE ZAVÍRÁNÍ / CLOSING RANGES: úhel zavírání dovření dva na sobě nezávislé ventily umožnující plnou kontrolu hydraulického přivírání a dovírání closing range latching range closing and latching speeds are adjustable by means of two independent valves provide full hydraulic control VESTAVĚNÉ FUNKCE / FUNCTIONS: přetlakový ventil bránící poškození samozavírače tlumič otevírání od 85 built-in pressure relief valves to prevent damages built-in cushioned backcheck from 85 to prevent damage to doors in windy conditions REGULACE SÍLY / ADJUSTABLE FORCE: Regulace otočným šroubem (proti směru hod. ručiček) Full turns of adjustment nut (anti clock wise) 4 BERGAMO Podlahové samozavírač I Floor spring

7 BERGAMO BERGAMO Pohled a řez: Podlahové samozavírače BERGAMO View & section: floor springs BERGAMO PD24 Destička s čepem PD24Top pivot PD20 Horní závěs nebo Horní montážní lišta DRM PD20 Top hinge DRM top door rail 4-5 Doporučené Recommended PD10 Spodní závěs nebo dolní montážní lišta DRM PD10 Bottom hinge or DRM bottom door rail TD800 nebo TD750 Podlahový samozavírač BERGAMO TD800 or TD750 Floor spring BERGAMO BERGAMO Podlahové samozavírač I Floor spring 5

8 BERGAMO 6 BERGAMO Podlahové samozavírač I Floor spring

9 R3 RIMINI TGAH901OS Regulovatelný pružinový závěs (sklo - zeď) Adjustable hinge, spring load mechanism (glass to wall) , R Příprava skla Glass preparation Kód / Code TGAH901OS SSS Povrch / Finish matný / satin materiál: nerez material: stainless steel tloušťka skla (mm): glass thickness (mm): max. váha křídla na pár (kg): 65 max. glass weight per pair (kg): 65 max. šířka křídla (mm): 900 max door width (mm): 900 dop. utahovací moment (Nm): 10 recommended torque force (Nm): 10 RIMINI Samozavírací závěsy I Spring hinges 7

10 R3 RIMINI TGAH901 Regulovatelný pružinový závěs (sklo - zeď) Adjustable hinge, spring load mechanism (glass to wall) , R Příprava skla Glass preparation Kód / Code TGAH901 SSS Povrch / Finish matný / satin materiál: nerez material: stainless steel tloušťka skla (mm): glass thickness (mm): max. váha křídla na pár (kg): 65 max. glass weight per pair (kg): 65 max. šířka křídla (mm): 900 max door width (mm): 900 dop. utahovací moment (Nm): 10 recommended torque force (Nm): 10 8 RIMINI Samozavírací závěsy I Spring hinges

11 RIMINI TGAH902 Regulovatelný pružinový závěs (sklo - sklo) Adjustable hinge, spring load mechanism (glass to glass) R3 R R3 R3 12 Příprava skla Glass preparation Kód / Code TGAH902 SSS Povrch / Finish matný / satin materiál: nerez material: stainless steel tloušťka skla (mm): glass thickness (mm): max. váha křídla na pár (kg): 65 max. glass weight per pair (kg): 65 max. šířka křídla (mm): 900 max door width (mm): 900 dop. utahovací moment (Nm): 10 recommended torque force (Nm): 10 RIMINI Samozavírací závěsy I Spring hinges 9

12 RIMINI TGAH Technické informace pro pružinové závěsy Technical data for spring hinges ROZSAH A FUNKCE ZAVÍRÁNÍ / CLOSING RANGES: Samozavírací pružinový závěs, úhel zavírání 80-0 Self-closing hing function from 80 to Návod na montáž a regulaci závěsů série TGAH 1. Sejměte kryt (A) 2. Pro regulaci úhlu povolte 2 šrouby (B) imbusovým klíčem (D) otáčejíc je o 1 otáčku proti chodu hodinových ručiček. 3. Po nastavení požadovaného úhlu ( ± 10 ) silně dotáhněte 2 šrouby (B) 4. Nasaďte kryt (A) 5. POZOR: Zkontrolujte dotažení šroubů B i v případě, že nebyla prováděna regulace úhlu. Angle adjustment instruction TGAH series 1. Open the cover (A) 2. Use hexagon key (D) to unfasten 2 screw (B) by turning 1 circle possibly then proceed with the adjustment 3. After done with the angle adjustment ( ± 10 ), fasten 2 screws (B) tightly 4. Close the cover (A) 5. NOTE: Check tightness of screws B, even if angle adjustment was not made B vnější strana outside 10 (max.) D vnitřní strana inside 10 (max.) imbusový klíč hexagon key A 10 RIMINI Samozavírací závěsy I Spring hinges

13 FIRENZE FS880 Samozavírací dolní závěs Hydraulic bottom hinge Montážní podlahová základna Fixing base to the floor Samozavírací dolní závěs Hydraulic bottom hinge Set obsahuje / Set includes Výrobek / Produkt Montážní podlahová základna / Fixing base to the floor Samozavírací dolní závěs / Hydraulic bottom hinge Kusů / Pcs 1 1 Samozavírač - bez aretace / Floor spring - without hold open Kód / Code Šířka dveří (mm) Door width (mm) Váha výrobku (kg) Item weight (kg) Max váha křídla (kg) Max. door weight (kg) FS880NHO od 750 do 1000/ from 750 up to Samozavírač - aretace 90 / Floor spring - hold open 90 Kód / Code Šířka dveří (mm) Door width (mm) FS880HO90 od 750 do 1000/ from 750 up to 1000 Váha výrobku (kg) Item weight (kg) 3.7 Max váha křídla (kg) Max. door weight (kg) 100 tloušťka skla 8; 10; 12 glass thickness: 8; 10; 12 Po otočení pouzdra osy otáčení možno použít s: PD20, PD30, PD30B, PD40 with turned insert for: PD20, PD30, PD30B, PD40 FIRENZE Podlahový samozavirací závěs I Hydraulic bottom hinges 11

14 FIRENZE FIRENZE Technické informace: podlahový samozavírač FIRENZE Technical features: floor spring FIRENZE POUŽITÍ A REGULACE / APPLICATIONS AND ADJUSTMENTS: pro pravé, levé a kyvné dveře pro dveře o váze do 100 kg a šířce 750 mm mm možnost regulace podlahové základny ve 4 směrech +/- 3 mm možnost polohování dveří v rozsahu +/- 4 max. úhel otevření: 150 suitable for left hand, right hand and double action doors for door weights of up to 100 kg and width 750 mm mm adjustable positions for base of floor spring are vertical +/- 3 mm and longitudinal +/- 3 mm adjustable door positions +/- 4 max. angle of opening 150 ROZSAH A FUNKCE ZAVÍRÁNÍ / CLOSING RANGES: rozsah zavírání dovírání rychlost zavírání a dovírání regulovaná dvěmi nezávislými ventily, zajišťující plnou hydraulickou kontrolu closing range latching range closing and latching speeds are adjustable by means of two independent valves provide full hydraulic control Aretace Hold open No.1 No.1 Aretace Hold open No.2 No Bez aretace Non hold open Bez aretace Non hold open No.2 No REGULACE RYCHLOSTI ZAVÍRÁNÍ / ADJUSTABLE OF CLOSING SPEED: plynulá regulace rychlosti zavírání a dovírání regulačními šrouby fluent adjustments of latching speed and closing speed + rychle / fast pomalu / slow No.2 Rychlost dovírání No.2 Latching speed No.1 Rychlost zavírání No.1 Closing speed 12 FIRENZE Podlahový samozavirací závěs I Hydraulic bottom hinges

15 R 5 FIRENZE FS880 Samozavírací dolní závěs Hydraulic bottom hinge ɸ ± ± Samozavírací dolní závěs Hydraulic bottom hinge 24 ± 3 10 Montážní podlahová základna Fixing plate to the floor Příprava skla Glass preparation FIRENZE Podlahový samozavirací závěs I Hydraulic bottom hinges 13

16 FIRENZE FIRENZE Regulace a montážní schéma Adjustments & installation scheme Regulace / Adjustments boční / side dopředu a dozadu / front polohování dveří / door alignment ± 3 mm ± 3 mm ± 4 ±3 mm ±3 mm 5 ±3 mm ±4 ±4 PD20 Horní závěs PD20 Top hinge H 7 max. 1000mm 6 max. 1000mm 7 12 ±3 mm Samozavírací dolní závěs Hydraulic bottom hinge PL50 Dolní zámek a cylindrická vložka PM88 PL50 Bottom lock & PM88 Euro-profile cylinder 9001WS Protikus do podlahy 9001WS Dust proof keeper 14 FIRENZE Podlahový samozavirací závěs I Hydraulic bottom hinges
