Posuvné systémy Sliding system TRIESTE SF40, TRIESTE SF50 TRIESTE SF56 GRADO AJ51 TERNO, TERNO DIVA TARVISIO MILANO

Transkript

1 Posuvné systémy Sliding system TRIESTE SF40, TRIESTE SF50 TRIESTE SF56 GRADO AJ51 TERNO, TERNO DIVA TARVISIO MILANO

2

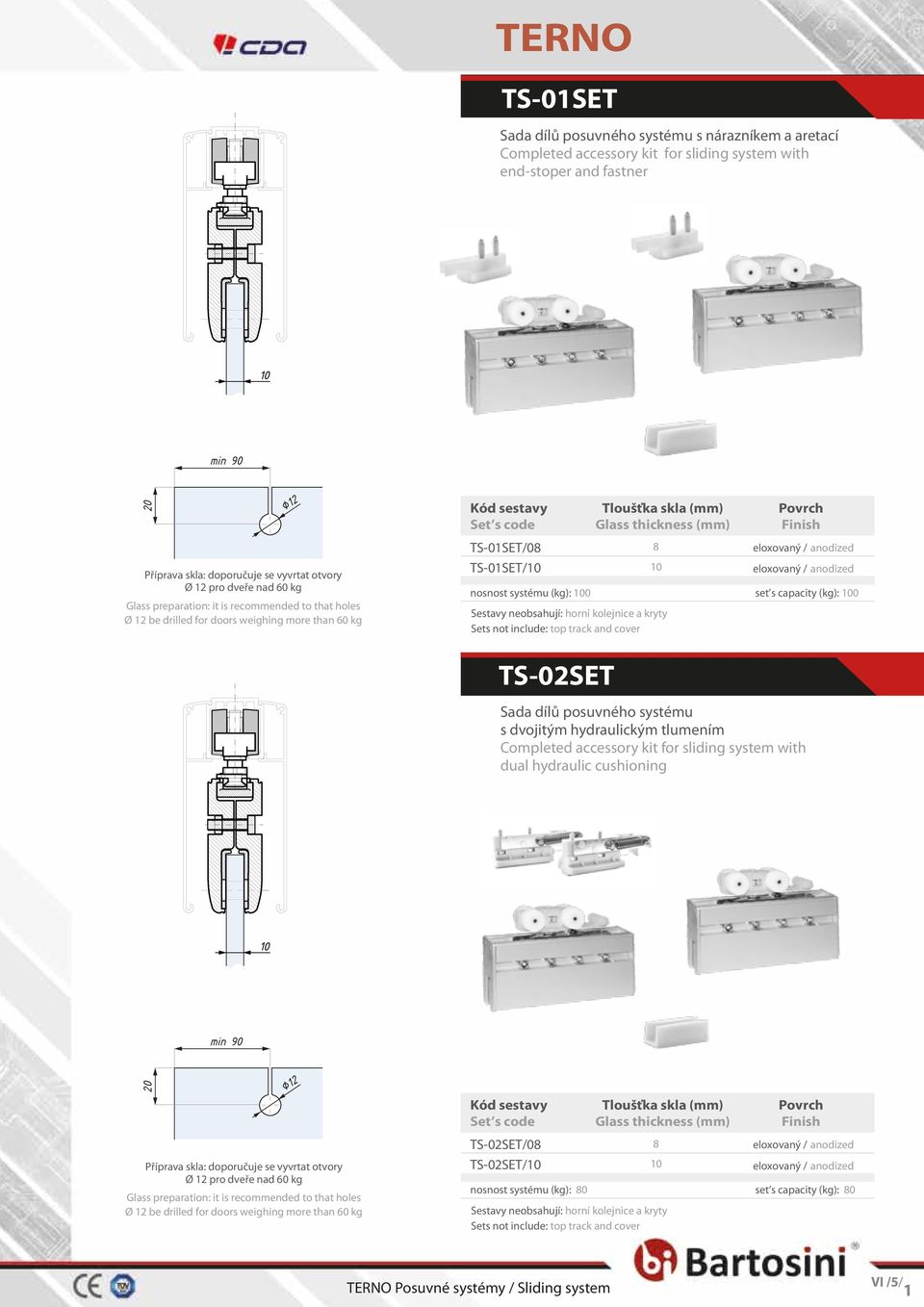

3 TS-01SET Sada dílů posuvného systému s nárazníkem a aretací Completed accessory kit for sliding system with end-stoper and fastner min 90 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg Kód sestavy Set s code TS-01SET/08 TS-01SET/ nosnost systému (kg): 0 Tloušťka skla (mm) Glass thickness (mm) Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover 8 set s capacity (kg): 0 TS-02SET Sada dílů posuvného systému s dvojitým hydraulickým tlumením Completed accessory kit for sliding system with dual hydraulic cushioning min 90 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg Kód sestavy Set s code TS-02SET/08 TS-02SET/ nosnost systému (kg): 80 Tloušťka skla (mm) Glass thickness (mm) Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover 8 set s capacity (kg): 80 VI /5/ 1

4 TS-03SET Sada dílů posuvného systému s dvojitým pneumatickým tlumením Completed accessory kit for sliding system with dual pneumatic cushioning min 90 Kód sestavy Set s code Tloušťka skla (mm) Glass thickness (mm) TS-03SET/08 8 TS-03SET/ nosnost systému (kg): 80 min. šířka křídla (mm): 950 Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover set s capacity (kg): 80 min. door leaf (mm): 950 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg TS-04SET Sada dílů posuvného systému s dvojitým hydraulickým a pneumatickým tlumením Completed accessory kit for sliding system with hydraulic & pneumatic cushioning min 130 Kód sestavy Set s code Tloušťka skla (mm) Glass thickness (mm) TS-04SET/08 8 TS-04SET/ nosnost systému (kg): 80 min. šířka křídla (mm): 750 Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover set s capacity (kg): 80 min. door leaf (mm): 750 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg VI /5/ 2

5 TS-05SET Sada dílů posuvného systému s pneumatickým tlumením Completed accessory kit for sliding system with pneumatic cushioning min 130 Kód sestavy Set s code Tloušťka skla (mm) Glass thickness (mm) TS-05SET/08 8 TS-05SET/ Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg nosnost systému (kg): 80 min. šířka křídla (mm): 750 Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover TS-SIMSET Sada dílů posuvného systému pro synchronní otevírání Completed accessory kit for simultaneous opening sliding system set s capacity (kg): 80 min. door leaf (mm): 750 min 130 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg Kód sestavy Set s code TS-SIMSET/08 TS-SIMSET/ nosnost systému (kg): 80 Tloušťka skla (mm) Glass thickness (mm) Sestavy neobsahují: horní kolejnice a kryty Sets not include: top track and cover 8 set s capacity (kg): 80 VI /5/ 3

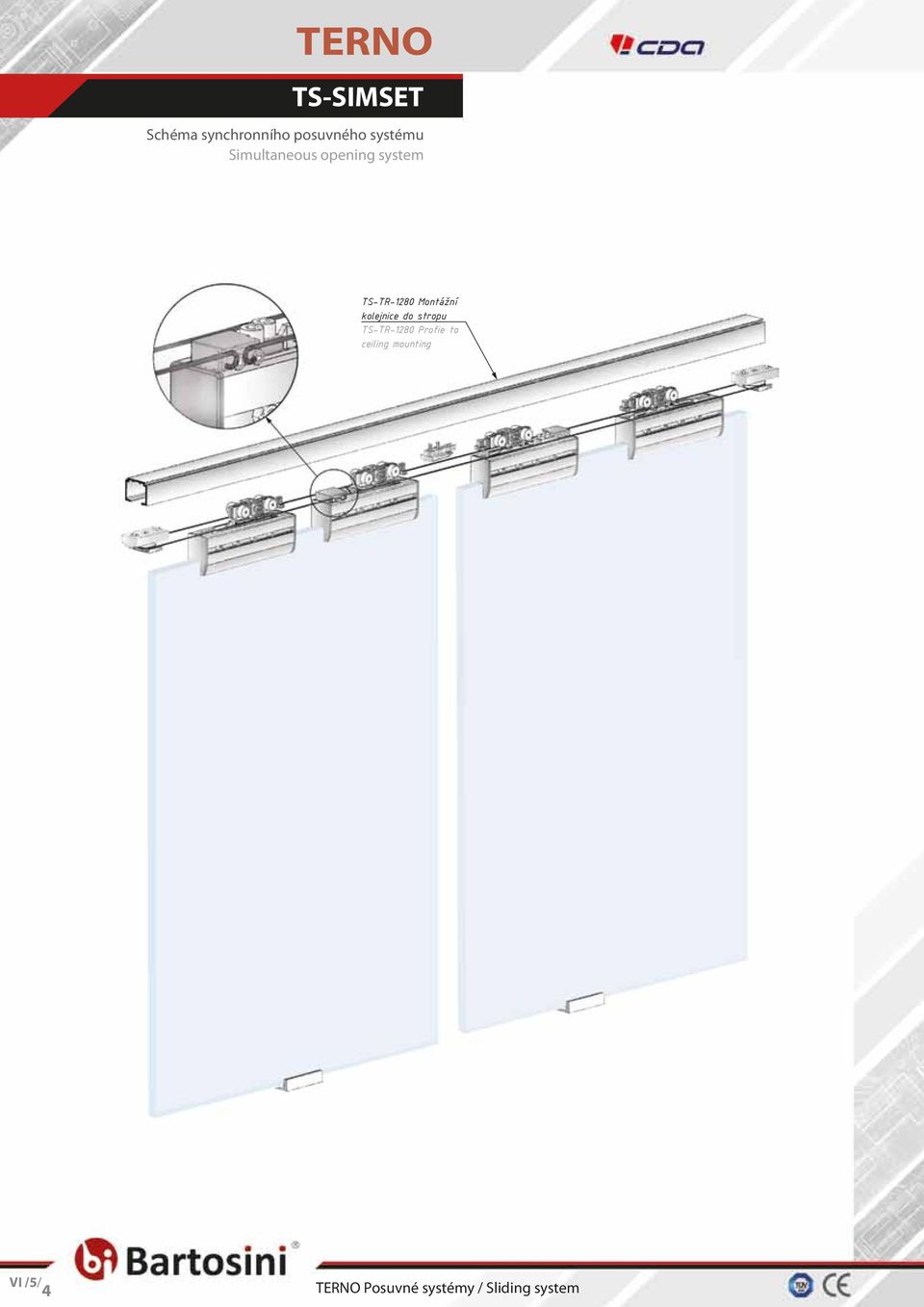

6 TS-SIMSET Schéma synchronního posuvného systému Simultaneous opening system TS-TR-1280 Montážní kolejnice do stropu TS-TR-1280 Profie to ceiling mounting VI /5/ 4

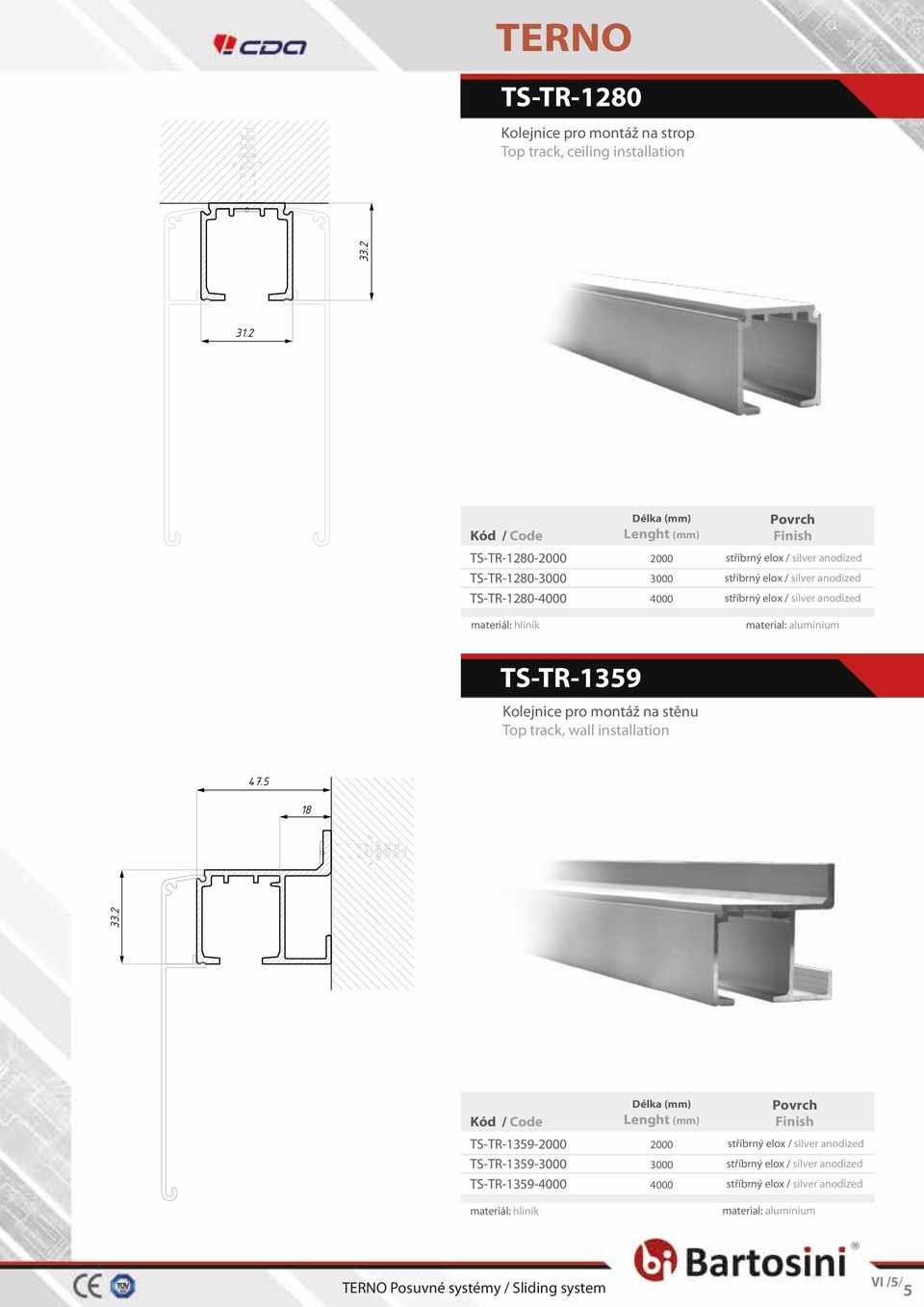

7 TS-TR-1280 Kolejnice pro montáž na strop Top track, ceiling installation 31.2 TS-TR Kód / Code TS-TR TS-TR TS-TR materiál: hliník Délka (mm) Lenght (mm) material: aluminium Kolejnice pro montáž na stěnu Top track, wall installation Kód / Code TS-TR TS-TR TS-TR materiál: hliník Délka (mm) Lenght (mm) material: aluminium VI /5/ 5

8 TS-TR-1285 Dvojitá kolejnice pro montáž na strop Dual top track, ceiling installation Kód / Code TS-TR TS-TR materiál: hliník Délka (mm) Lenght (mm) material: aluminium TS-FX-1370 Profil k pevnému dílu Profile for fixed panel 77.5 Kód / Code TS-FX Délka (mm) Lenght (mm) TS-FX materiál: hliník material: aluminium tloušťka skla (mm): glass thickness (mm): VI /5/ 6

9 TS-COV-1360 Krytka Cover 15.6 TS-1357KPL Záslepka pro profil TS-FIX End cap for TS-FIX profile Kód / Code TS-COV TS-COV TS-COV materiál: hliník Délka (mm) Lenght (mm) material: aluminium Kód / Code TS-1357KPL Počet / Quantity 1 set. / 1 set. Materiál / Material PVC / PVC VI /5/ 7

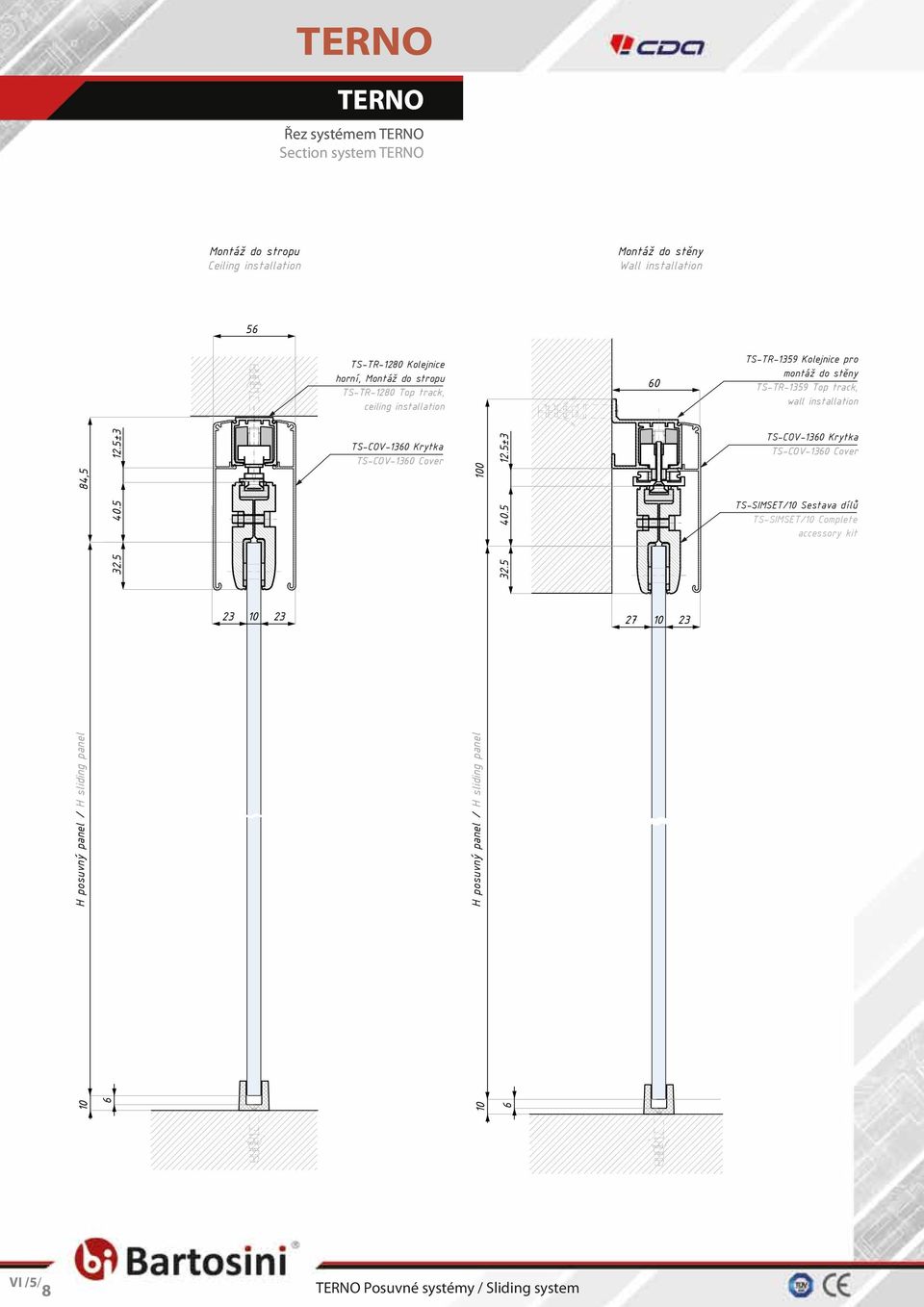

10 TERNO Řez systémem TERNO Section system TERNO Montáž do stropu Ceiling installation Montáž do stěny Wall installation 56 TS-TR-1280 Kolejnice horní, Montáž do stropu TS-TR-1280 Top track, ceiling installation 60 TS-TR-1359 Kolejnice pro montáž do stěny TS-TR-1359 Top track, wall installation 84,5 H posuvný panel / H sliding panel ± TS-COV-1360 Krytka TS-COV-1360 Cover H posuvný panel / H sliding panel ± TS-COV-1360 Krytka TS-COV-1360 Cover TS-SIMSET/ Sestava dílů TS-SIMSET/ Complete accessory kit VI /5/ 8

11 TERNO Řez systémem TERNO Section system TERNO Montáž do stropu - dvojitá kolejnice Installation to the ceiling - double rail Montáž do stropu s pevným panelem Installation to the ceiling with fixed panel TS-TR-1285 Dvojitá kolejnice, montáž do stropu TS-TR-1285 Dual top track, ceiling installation TS-TR-1280 Kolejnice horní, Montáž do stropu TS-TR-1280 Top track, ceiling installation TS-COV-1360 Krytka TS-COV-1360 Cover ±3 TS-COV-1360 Krytka TS-COV-1360 Cover ± TS-FIX-1370 Profil pro pevný panel TS-FIX-1370 Profile for fixing panel H posuvný panel / H sliding panel h pevný panel / h fixed panel Dolní profil FCM nebo DRM Bottom profile FCM or DRM 6 H posuvný panel / H sliding panel VI /5/ 9

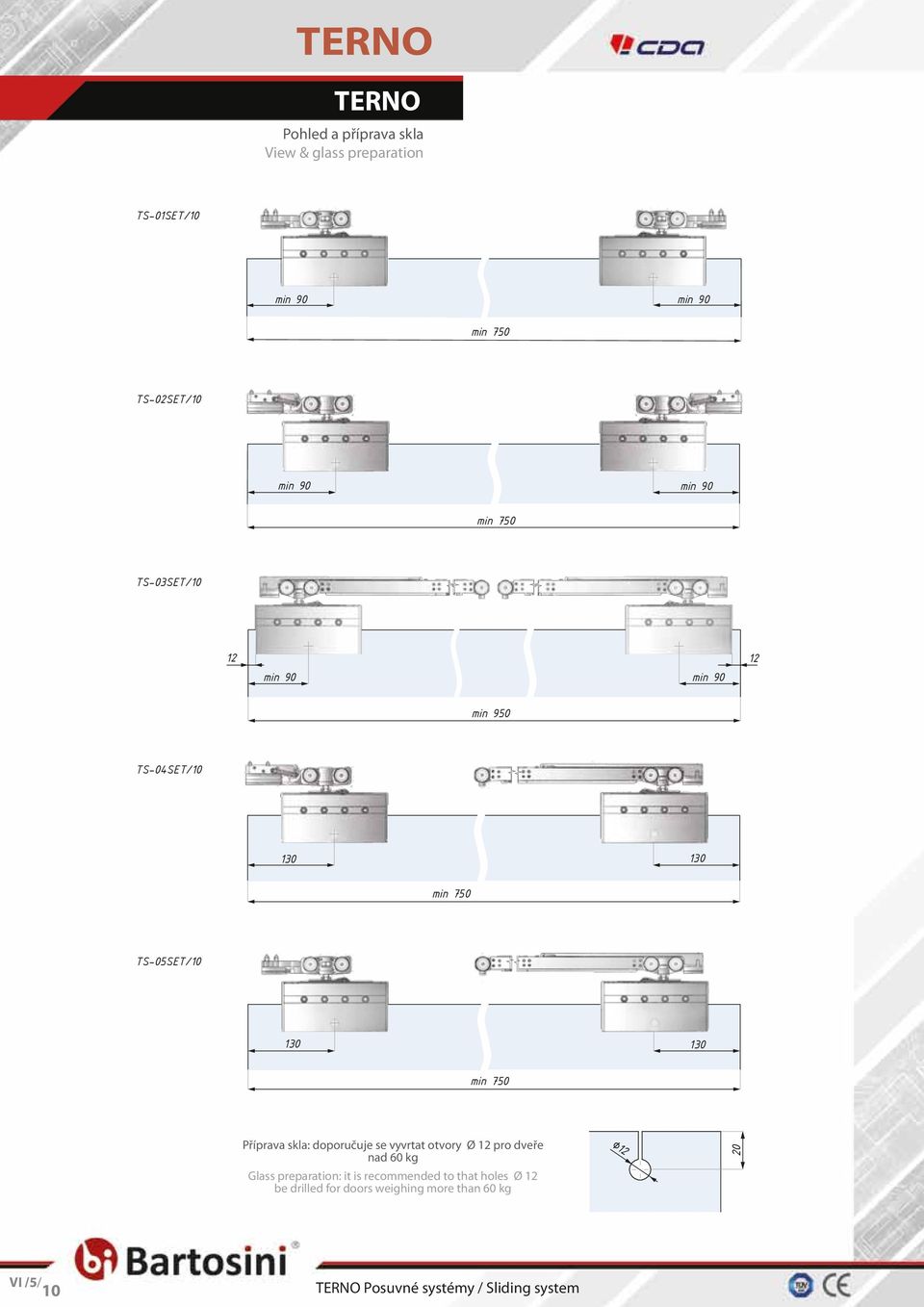

12 TERNO Pohled a příprava skla View & glass preparation TS-01SET/ min 90 min 90 min 750 TS-02SET/ min 90 min 90 min 750 TS-03SET/ 12 min 90 min min 950 TS-04SET/ min 750 TS-05SET/ min 750 Příprava skla: doporučuje se vyvrtat otvory Ø 12 pro dveře nad 60 kg Glass preparation: it is recommended to that holes Ø 12 be drilled for doors weighing more than 60 kg VI /5/
