1 ODSAVAČ PAR MODEL SNELLA BIS 50 SNELLA BIS 60 Návod k použití a instalaci OD 6

2 OBSAH Část 1 NÁVOD K PŘIPOJENÍ 3 1 OBECNÉ INFORMACE 3 2 PŘÍSLUŠENSTVÍ 3 3 BEZPEČNOSTNÍ ZÁSADY 3 4 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 4 5 PŘIPOJENÍ Montáž pomocí šroubů Montáž krycí lišty Montáž kuchyňského odsavače s funkcí odsavače nebo pohlcovače Připojení k elektroinstalaci a kontrolní test 6 Část 2 NÁVOD K OBSLUZE A ÚDRŽBĚ 7 1 PROVOZNÍ PODMÍNKY 7 2 OBSLUHA Snella Bis Snella Bis ÚDRŽBA Kovové odtučňovací fi ltry Uhlíkové fi ltry Osvětlení Čištění 9 Část 3 TECHNICKÉ ÚDAJE 10 2

3 Část 1 NÁVOD K PŘIPOJENÍ 1 OBECNÉ INFORMACE Kuchyňský odsavač je určen k umístění do prostoru nad skříňkou, která je zavěšena nad kuchyňskou linkou a připevněna ke stěně. Může sloužit současně jako odsavač kuchyňských par (s připojením trubky, která odvádí vzduch z vnitřku ven) nebo pohlcovač pachů (vnitřní oběh vzduchu). Před připojením proveďte analýzu veškerých problémů, ke kterým může v průběhu připojování dojít. Zařízení může napojit pouze osoba, která má příslušnou kvalifikaci, v souladu s předpisy, které se týkají ventilace místností. Výrobce není odpovědný za veškeré škody, k nimž došlo v důsledku nedodržení zásad připojování podle tohoto návodu. 2 PŘÍSLUŠENSTVÍ Kuchyňský odsavač je složen z těchto součástí (obr. 1): Ventilační mřížka A Krycí lišta B Plastový sáček se: šrouby (4ks.) dokumentací. 3 BEZPEČNOSTNÍ ZÁSADY Obr Kuchyňský odsavač nelze připojit k ventilačnímu průduchu, k němuž jsou současně připojena zařízení, která nejsou poháněna elektrickou energií, kupř. elektrickou ohřívací pecí, ohřívačem vody. Odváděný vzduch nelze odvádět komínovým kanálem. 3.2 Před připojením k elektroinstalaci se přesvědčte, shoduje-li se napětí v síti s napětím uvedeným na popisném štítku uvnitř stříšky kuchyňského odsavače. 3.3 Zařízení II bezpečnostní třídy jsou vybavena dvojitou izolační vrstvou. Z tohoto důvodu nesmí být zařízení připojeno k uzemnění; postačí, připojíte-li zařízení k dvoufázovým zásuvkám. 3.4 Po připojení k elektroinstalaci musí být zástrčka lehce přístupná. 3.5 Kuchyňský odsavač namontujte nejméně 65 cm nad kuchyňskou linku. 3.6 Pod kuchyňským odsavačem nepřipravujte hořící pokrmy. 3.7 Pokrmy, které jsou připravovány na tuku, udržujte pod stálým dohledem, neboť v opačném případě by mohlo dojít ke vznícení přehřátého tuku. 3

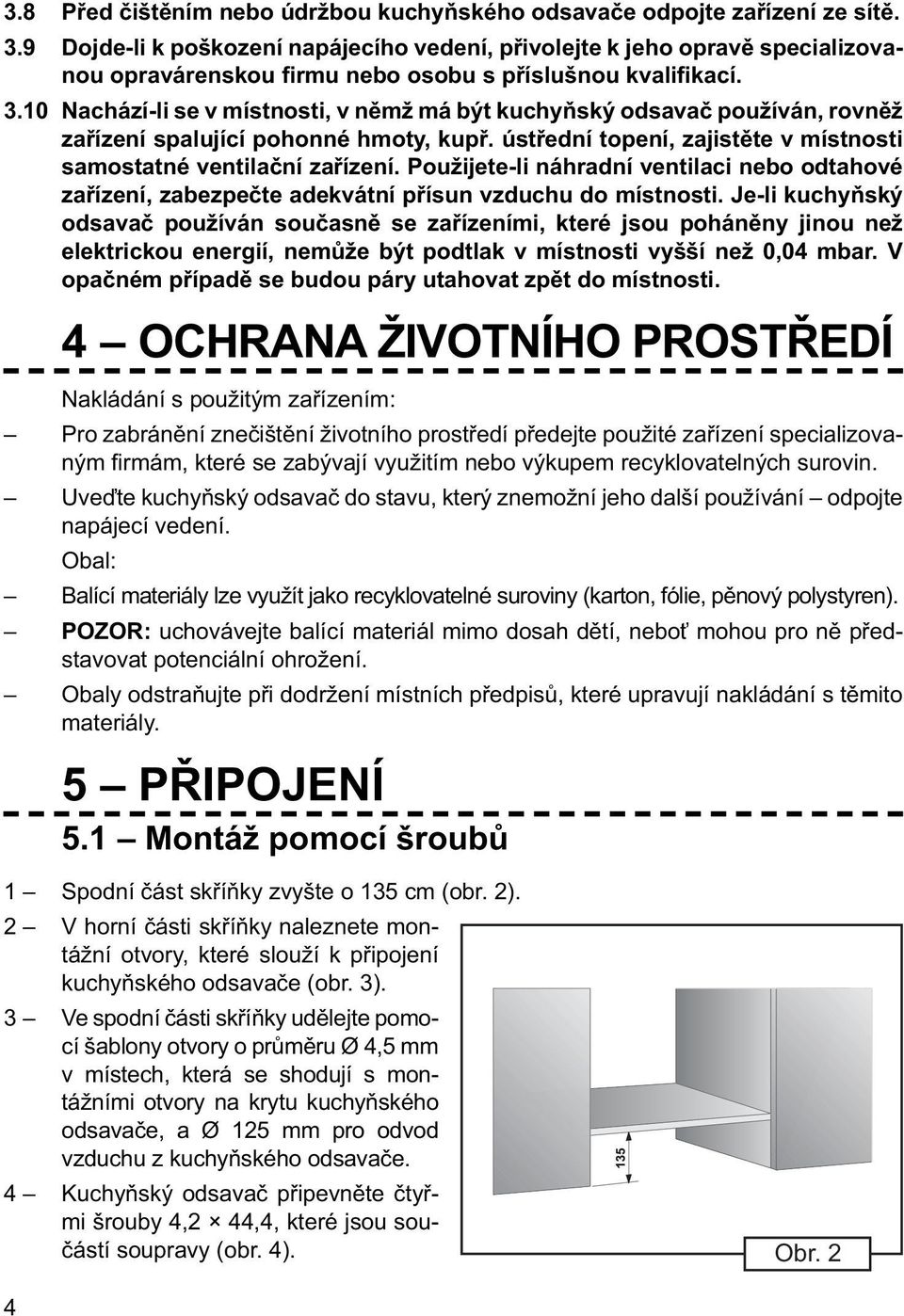

4 3.8 Před čištěním nebo údržbou kuchyňského odsavače odpojte zařízení ze sítě. 3.9 Dojde-li k poškození napájecího vedení, přivolejte k jeho opravě specializovanou opravárenskou firmu nebo osobu s příslušnou kvalifikací Nachází-li se v místnosti, v němž má být kuchyňský odsavač používán, rovněž zařízení spalující pohonné hmoty, kupř. ústřední topení, zajistěte v místnosti samostatné ventilační zařízení. Použijete-li náhradní ventilaci nebo odtahové zařízení, zabezpečte adekvátní přísun vzduchu do místnosti. Je-li kuchyňský odsavač používán současně se zařízeními, které jsou poháněny jinou než elektrickou energií, nemůže být podtlak v místnosti vyšší než 0,04 mbar. V opačném případě se budou páry utahovat zpět do místnosti. 4 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Nakládání s použitým zařízením: Pro zabránění znečištění životního prostředí předejte použité zařízení specializovaným fi rmám, které se zabývají využitím nebo výkupem recyklovatelných surovin. Uveďte kuchyňský odsavač do stavu, který znemožní jeho další používání odpojte napájecí vedení. Obal: Balící materiály lze využít jako recyklovatelné suroviny (karton, fólie, pěnový polystyren). POZOR: uchovávejte balící materiál mimo dosah dětí, neboť mohou pro ně představovat potenciální ohrožení. Obaly odstraňujte při dodržení místních předpisů, které upravují nakládání s těmito materiály. 5 PŘIPOJENÍ 5.1 Montáž pomocí šroubů 1 Spodní část skříňky zvyšte o 135 cm (obr. 2). 2 V horní části skříňky naleznete montážní otvory, které slouží k připojení kuchyňského odsavače (obr. 3). 3 Ve spodní části skříňky udělejte pomocí šablony otvory o průměru Ø 4,5 mm v místech, která se shodují s montážními otvory na krytu kuchyňského odsavače, a Ø 125 mm pro odvod vzduchu z kuchyňského odsavače. 4 Kuchyňský odsavač připevněte čtyřmi šrouby 4,2 44,4, které jsou součástí soupravy (obr. 4). Obr. 2 4

5 5.2 Montáž krycí lišty Během připevňování kuchyňského odsavače můžete do jeho spodní části připevnit kovovou krycí lištu, která je součástí soupravy. Vyplníte jí prostor mezi zadní spodní části kuchyňského odsavače a stěnou (obr. 8). Obr. 3 Obr Montáž kuchyňského odsavače s funkcí odsavače nebo pohlcovače 1 Montáž kuchyňského odsavače s funkcí odsavače a) Kuchyňský odsavač můžete připojit pevnou nebo pružnou trubkou o průměru 120 mm k ventilačnímu průduchu a připevníte ji svorkami, která nejsou součástí soupravy (obr. 9). b) Jsou-li součástí kuchyňského odsavače uhlíkové filtry, odmontujte je (viz bod 3.3 část 2). Obr. 8 Obr. 9 5

6 2 Montáž kuchyňského odsavače s funkcí pohlcovače a) Kuchyňský odsavač spojte s horní částí skříňky pomocí pevné nebo pružné trubky o průměru 120 mm (obr. 10). b) Dovnitř kuchyňského odsavače namontujte uhelný filtr (viz. bod 3.3 část 2). c) Plní-li kuchyňský odsavač funkci pohlcovače pachů, absorbovaný vzduch se vrací do kuchyně otvorem v horní části skříňky (obr. 10). d) Ventilační mřížku (součást soupravy) připevněte k visícímu zařízení tak, se odvod vzduchu nacházel zvenčí (obr. 11). Obr. 10 Obr Připojení k elektroinstalaci a kontrolní test 1 Bezpečnostní pokyny, které jsou obsaženy v bodech 3.2, 3.3, 3.4, 3.5 a 3.10 této části musí být striktně dodržovány. 2 Po připojení zařízení k elektroinstalaci zjistěte, zda osvědčení a pracovní režim ventilačního zařízení fungují správně. 3 Během prvního použití kuchyňského odsavače po jeho napojení doporučujeme lehce otevřít posuvný plášť až k jeho zacvaknutí. 6

7 Část 2 NÁVOD K OBSLUZE A ÚDRŽBĚ 1 PROVOZNÍ PODMÍNKY Je velmi důležité striktně dodržovat veškerá upozornění, která jsou uvedena v hlavě 3 návodu k připojení. Kromě toho si povšimněte zejména těchto upozornění, která se vztahují k používání a údržbě kuchyňských odsavačů: 1.1 Čištění nebo výměnu odtučňovacích a uhlíkových filtrů proveďte dle pokynů výrobce nebo i častěji, je-li kuchyňský odsavač používán neustále více než 4 hodiny denně. 1.2 V případě použití plynového vařiče v spojení se zapnutým kuchyňským odsavačem přikryjte hořáky během používání kuchyňského odsavače. Před sejmutím hrnců vypněte plyn. Nikdy neponechávejte vařič bez dozoru. 1.3 Vždy zjistěte, zda je zachována adekvátní intenzita plamene, čímž zabráníte tomu, aby plamen klouzal kolem spodní části hrnců; šetříte tím energii a zabráníte nebezpečné koncentraci tepla. 1.4 Vždy dbejte, aby jste zařízení používali v souladu s pokyny výrobce za účelem odstranění znečištěného vzduchu a pachů během přípravy jídel. 2 OBSLUHA 2.1 Snella Bis 60 Ovládací panel se šoupátky Na ovládacím panelu se nacházejí následující šoupátka (obr. 12): ŠOUPÁTKO L řídí osvětlení ŠOUPÁTKO M řídí výkon motoru a rychlost ventilátoru Poloha 1 Poloha 2 Poloha 3 = nejmenší rychlost používejte při dušení nebo pouze při použití jednoho hrnce; při této rychlosti je úroveň hluku nejmenší. Obr. 12 = průměrná rychlost používejte při běžném vaření. Použitím této polohy dosáhnete nejlepšího poměru mezi zdvihovým výkonem a úrovní hluku. = nejvyšší rychlost používejte při smažení a přípravě jídel, která způsobují výrazné aroma. Používejte i tehdy, trvá-li smažení a příprava aromatických jídel déle. Mikrospínač, který se aktivuje pomocí klapky, způsobuje aktivaci a deaktivaci zařízení do polohy, kterou jste předtím nastavili. 7

8 2.2 Snella Bis 50 Ovládací panel se spínači Na ovládacím panelu naleznete tyto spínače (obr. 13): SPÍNAČ L řídí osvětlení, které zapnete automaticky vysunutím panelu. SPÍNAČ M řídí výkon motoru a rychlost ventilátoru. Poloha 1 Poloha 2 = průměrná rychlost používejte při běžném vaření. Použitím této polohy dosáhnete nejlepšího poměru mezi zdvihovým výkonem a úrovní hluku. = nejvyšší rychlost používejte při smažení a přípravě jídel, která způsobují výrazné aroma. Používejte i tehdy, trvá-li smažení a příprava aromatických jídel déle. Mikrospínač, který se aktivuje pomocí klapky, způsobuje aktivaci a deaktivaci zařízení do polohy, kterou jste předtím nastavili. 3 ÚDRŽBA Obr. 13 Pravidelná údržba a čištění zajistí výrobku dobré užitkové vlastnosti, spolehlivost a současně prodlouží životnost kuchyňského odsavače. Zvláštní pozornost věnujte odtučňovacím a uhlíkovým filtrům, je-li kuchyňský odsavač používán jako pohlcovač. 3.1 Kovové odtučňovací filtry Kovové odtučňovací filtry naleznete ve standardní soupravě kuchyňského odsavače. Slouží k zadržování zbytků tuků, které se nacházejí v kuchyňských parách. 1 Čištění Během běžného používání kuchyňského odsavače čistěte kovový odtučňovací filtr jednou za 2 měsíce. Můžete jej mýt v myčce, ručně jemnými čistícími prostředky nebo mýdlovou vodou. 2 Výměna Pro výměnu filtru vysuňte plášť a posuňte boční držák filtru do středu a současně dolu (obr. 14). Filtr vložte znovu do kuchyňského odsavače. Obr. 14 8

9 3.2 Uhlíkové filtry 1 Funkce Funguje-li kuchyňský odsavač jako pohlcovač, slouží uhlíkový filtr k pohlcování pachů a par. Uhlíkový filtr neslouží k mytí ani k regeneraci. Vyměňte jej jednou za 2 měsíce nebo častěji, je-li kuchyňský odsavač intenzivněji používán. 2 Výměna a) Vysuňte plášť a vyjměte kovový odtučňovací fi ltr (obr. 14) b) Vyměňte uhelný fi ltr (obr. 15) c) Vložte zpět kovový fi ltr. 3.3 Osvětlení 1 Kuchyňský odsavač je vybaven 2 žárovkami s výkonem 40 W. Nefungují-li správně, vysuňte odtahovou mřížku nebo vyjměte odtučňovací filtr a zjistěte, jsouli žárovky správně připevněny. Při výměně vyhořelých žárovek pamatujte na dodržení parametrů napětí a výkonu, které jsou uvedeny na popisném štítku. Ten je uvnitř kuchyňského odsavače a v tabulce s technickými údaji v části 3 tohoto návodu. 2 Výměna Vyměňte vyhořelou žárovku a vložte novou (obr. 16). Zasuňte odtahovou mřížku nebo vložte odtučňovací fi ltr. Obr. 15 Obr Čištění Před čištěním kuchyňského odsavače jej vyjměte ze sítě. Během čištění kuchyňského odsavače: a) Nepoužívejte mokré hadříky, houby ani proud vody. b) Nepoužívejte ředidla ani výrobky, které obsahují alkohol. Tyto mohou poškodit povrch kuchyňského odsavače. c) Nepoužívejte brousící materiál, zejména během čištění povrchu z nerezové oceli. Doporučujeme použít vlhký hadřík a jemný domácí čistící prostředek. 9

10 Část 3 TECHNICKÉ ÚDAJE Charakteristické vlastnosti Typ kuchyňského odsavače Snella Bis 50 Snella Bis 60 Funkce Odsavač nebo pohlcovač Motor ventilátoru 1 Osvětlení (W) 2 40 Napájecí napětí AC 230 V 50 Hz Odvod Ø mm 120 Šířka (mm) Hloubka (mm) Rozsah otáček 2 2 Výkonnost (m3/h) Hlučnost (dba) Výkon motoru (W) Druh práce Nepřetržitá Nepřetržitá Zvláštní příslušenství Uhlíkový fi ltr Uhlíkový fi ltr Barva Bílá, nerezová Bílá, nerezová 10

11 UPOZORNĚNÍ Poznámka, týkající se životního prostředí INFORMACE TÝKAJÍCÍ SE SPRÁVNÉ LIKVIDACE ELEKTRICKÝCH A ELEKTRO- NICKÝCH SPOTŘEBIČŮ Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. 11
