1 IO 00094/2 CZ Návod k obsluze a montáži Vážení přátelé! Vámi zakoupená kuchyňská digestoř je moderní a snadné při použití zařízení. Tento návod k obsluze Vám pomůže rychle a důkladně seznámit se s nově nabytou kuchyňskou digestoří. Prosíme proto o důkladné a pozorné seznámení se s obsahem návodu, se zvláštní pozorností na rady a doporučení výrobce digestoře. Přejeme Vám spokojenost při použití našeho výrobku. Kuchyňská digestoř OKE OKE I. Technický popis. 1. Technické údaje Napětí 230 V ~ 50 Hz Maximální výkon digestoře 240 W Osvětlení 2 x 40 W Rozměry (OKE 6222) 450 ( max 860 ) x 600 x 500 Rozměry (OKE 9222) 710 ( max 1100) x 900 x 500 Maximální výdej vzduchu: (OKE 6222) 400 m 3 /h Maximální výdej vzduchu: (OKE 9222) 450 m 3 /h Hlasitost 58 db (A) 2. Vybavení: - regulátor vzduchu ( používaný při práci digestoře ve funkci pohlcovače slouží k regulaci proudu očištěného vzduchu k výstupním mřížkám komína ) - lišta připevňující komín digestoře ( Obr. 2 ) - hmoždinky + vruty ( Obr. 2 ) - vruty připevňující komín s lištou ( Obr. 2 ) - vruty připevňující regulátor vzduchu

2 3. Složení ( Obr. 1) 1 Přepínače řízení 2 Kryty s kovovými protitukovými filtry 3 Pracovní osvětlení 4 Výstupní mřížka 5 Přípojné potrubí 6 Komín digestoře Obr II. Montáž digestoře. Zařízení je nutné připevnit ve výši nejméně 65cm od pracovní desky elektrického sporáku a 75cm od pracovní desky plynového sporáku. Digestoř má pevnou el. šnůru a může být pripojena pouze do zásuvky 230 V ~ 50Hz. Obvod připojený k zásuvce je nutné jistit pojistkou 10 A. Výrobce nenese zodpovědnost za jakékoliv problémy způsobené nedodržením uživatelem výše uvedených doporučení. Pozor: V 1999r. začal platit zákon ve smyslu kterého není dovolena montáž digestoře nad plynovým sporákem jako odsávače vzduchu, v místnosti, která je vybavena potrubím s gravitačním odvedením splodin. Práce digestoře jako odsávač vzduchu. Při volbě tohoto způsobu připojení digestoře je nutné zakoupit v obchodě nebo servisu výrobce potrubí odsávače 120 mm A A. Vypínač osvětlení B. Přepínač rychlosti motoru digestoře 4. Použití. B Existují dvě možnosti použití kuchyňské digestoře: jako odsávač vzduchu jako pohlcovač vzduchu, filtrace POZOR! Před začátkem použití digestoře prosíme o důkladné seznámení se s návodem k použití. Znalost rad a doporučení z našeho návodu Vás ochrání před nesprávným požitím výrobku a zajistí Vám dlouhodobé a spolehlivé použití. Digestoře jako odsávač montujeme následujícím způsobem ( Obr.2 ) : 1. Vyznačit na kuchyňské stěně pomocnou čáru usnadňující správné vyznačení otvorů potřebných k připevnění kuchyňské digestoře. 2. Udělat papírovou šablonu a narýsovat na ní obrysy digestoře a odstup otvorů potřebných k připevnění hmoždinek. 3. Vyvrtat do stěny 2 dolni otvory, používaje při tom připravenou šablonu, následně zatlouct hmoždinky ( které se nacházejí v montážní soupravě ). 4. Sundat šablonu a zašroubovat vruty do hmoždinek. 5. Pověsit korpus digestoře na vrutech. 6. Nasadit dřive zakoupené potrubí odsávače na lem výstupu vzduchu ( druhý konec potrubí odsávače je nutné spojit s výstupním otvorem v kuchyňské stěně). 7. Provést montáž lišty připevňující komín ke kuchyňské stěně s pomocí hmoždinek a vrutů ( nad výstupním otvorem v kuchyňské stěně ). 8. Přitlačit obě části komína ke kuchyňské stěně. 9. Sladit boční otvory horní části komína digestoře s otvory na liště připevňující komín. 10. Přišroubovat lištu připevňující komín s pomocí vrutů. 11. Spustit dolní část komína na korpus digestoře. Prosíme Vás o vyplnění níže typu a výrobního čísla výrobku. Typ digestoře... Výrobní číslo...

3 Obr.2 Práce digestoře jako pohlcovač. Při výběru tohoto způsobu práce digetoře je nutné zakoupit v obchodě nebo servisu výrobce soupravu filtrů s aktivním uhlím model FW-88 a také potrubí 120 mm. Pára z vaření je očištována s pomocí filtrů s aktivním uhlím a opětovně je směrována do kuchyně prostřednictvím výstupní mřížky ( Obr.1 bod.4). Tento způsob používáme v případě, že nemáme možnost instalace odsávacího potrubí. Digestoře jako pohlcovač připevňujeme následujícím způsobem ( Obr.2 ): 1. Vyznačit na kuchyňské stěně pomocnou čáru usnadňující správné vyznačení otvorů potřebných k připevnění kuchyňské digestoře. 2. Udělat papírovou šablonu a narýsovat na ní obrysy digestoře a odstup otvorů potřebných k připevnění hmoždinek. 3. Vyvrtat do stěny 2 dolni otvory, používaje při tom připravenou šablonu, následně zatlouct hmoždinky ( které se nacházejí v montážní soupravě ). 4. Sundat šablonu a zašroubovat vruty do hmoždinek. 5. Sundat kovové protitukové filtry nacházející se při dolní části korpusu digestoře. 6. Vložit a připevnit filtry s aktivním uhlím na mřížkách vnitřní komory vzduchu. 7. Pověsit korpus digestoře na vrutech. 8. Provést montáž lišty připevňující komín ke kuchyňské stěně s pomocí hmoždinek a vrutů (hmoždinky a vruty se nacházejí v montážní soupravě). 9. Připevnit regulátor vzduchu do komína na místo výstupních mřížek. 10. Nasadit dřive zakoupené potrubí odsávače na lem výstupu vzduchu ( druhý konec potrubí odsávače je nutné spojit s regulátorem vzduchu). 11. Přitlačit obě části komína ke kuchyňské stěně. 12. Sladit boční otvory horní části komína digestoře s otvory na liště připevňující komin. 13. Přišroubovat lištu připevňující komín s pomocí vrutů. 14. Spustit dolní část komína na korpus digestoře. III. OBSLUHA. 1. Otevírání krytů protitukových kovových filtrů ( Obr.3 ): - Stlačit blokovací mechanismus kovového protitukového filtru - Potáhnout kryt kovového protitukového filtru směrem dolů

4 Obr.3 3. Filtr s aktivním uhlím ( 2 ks ) model FW-88. Tento filtr pohlcuje pachy související s vařením. Měl by být vyměněn jednou za 4 měsíce při běžném použití. Kvůli obdržení nových filtrů stejné verze prosíme o kontakt s prodejcem nebo servisem výrobc. Filtr s aktivním uhlím se nesmí mýt musí být vyměněn za nový. Abychom mohli zamontovat filtry s aktivním uhlím je nutné otevřít všechny části krytu s kovovým filtrem, a následně osadit filtry s aktivním uhlím na bočních mřížkách vnitřní komory vzduchu. 4. Výměna žárovek. Kuchyňská digestoře je vybavena třírychlostním ventilátorem. Abychom získali optimální výkon, doporučujeme, v případě normálních podmínek, používání malých obrátkových rychlostí, a vyšší obrátkové rychlosti používat v případě vysoké koncentrace kuchyňských oparů. Doporučujeme zapnout digestoře krátce před vařením jídla a vypnout cca 15min po ukoňčení vaření, až všechny opary budou odvedeny. Doporučujeme zapnout digestoř krátce před vařením a vypnout ji cca 15 minut po ukončení vaření, až všechny opary budou odvedeny. Odsávací potrubí nesmí být připojeno k žádnému jinému odsávacímu potrubí, které není určeno pro digestoře. V případě souběžné práce kuchyňské digestoře a jiného zařízení, jehož práce je závislá na množství vzduchu v místnosti ( hořák na plyn nebo naftu, průtokový radiátor, karma ) je nutné pamatovat o přístupu vzduchu zvenčí, otvory ve dveřích, oknech, atd. Je zakázáno vařit pod digestoří planoucí jídla. Otevřený oheň může způsobit požár. Smažení jídel na oleji je dovoleno pouze se stálým dozorem. ( existuje možnost požáru od přehrátého tuku ). POZOR: Kuchyňská digestoře obsahuje elektrický motor bez komutátoru. 2. Protitukový filtr ( OKE části, OKE části ). Protitukový filtr zachycuje visící ve vzduchu částice tuku. Je zamontován v dolních krytech digestoře. Kovový protitukový filtr je nutné čistit co nejméně každé 4 týdny, mytím v teplé vodě obsahující čistící prostředek.!!! vypnout zařízení z elektrického proudu, vytáhnout oba dolní kryty s kovovými protitukovými filtry ( Obr.3 ), vyměnit poškozené žárovky na nové - max 40 W, uzavřít oba dolní kryty s kovovými protitukovými filtry ( Obr.3 ), zapnout zařízení do elektrické proudu. 1. Čištění digestoře zvenčí. IV. Čištění a údržba. K čištění digestoře zvenčí je nutné používat hadříku navlhčeného roztokem teplé vody s tekutým čistícím prostředkem. Je nutné vyhýbat se prostředkům, které mají brusné nebo těrné vlastnosti při čistění vnějších povrchů digestoře. Pozor. Nedodržování výše uvedených pravidel čištění zařízení a výměny nebo čištění filtrů, způsobení nadměrného nasycení tuky, může způsobit požár.

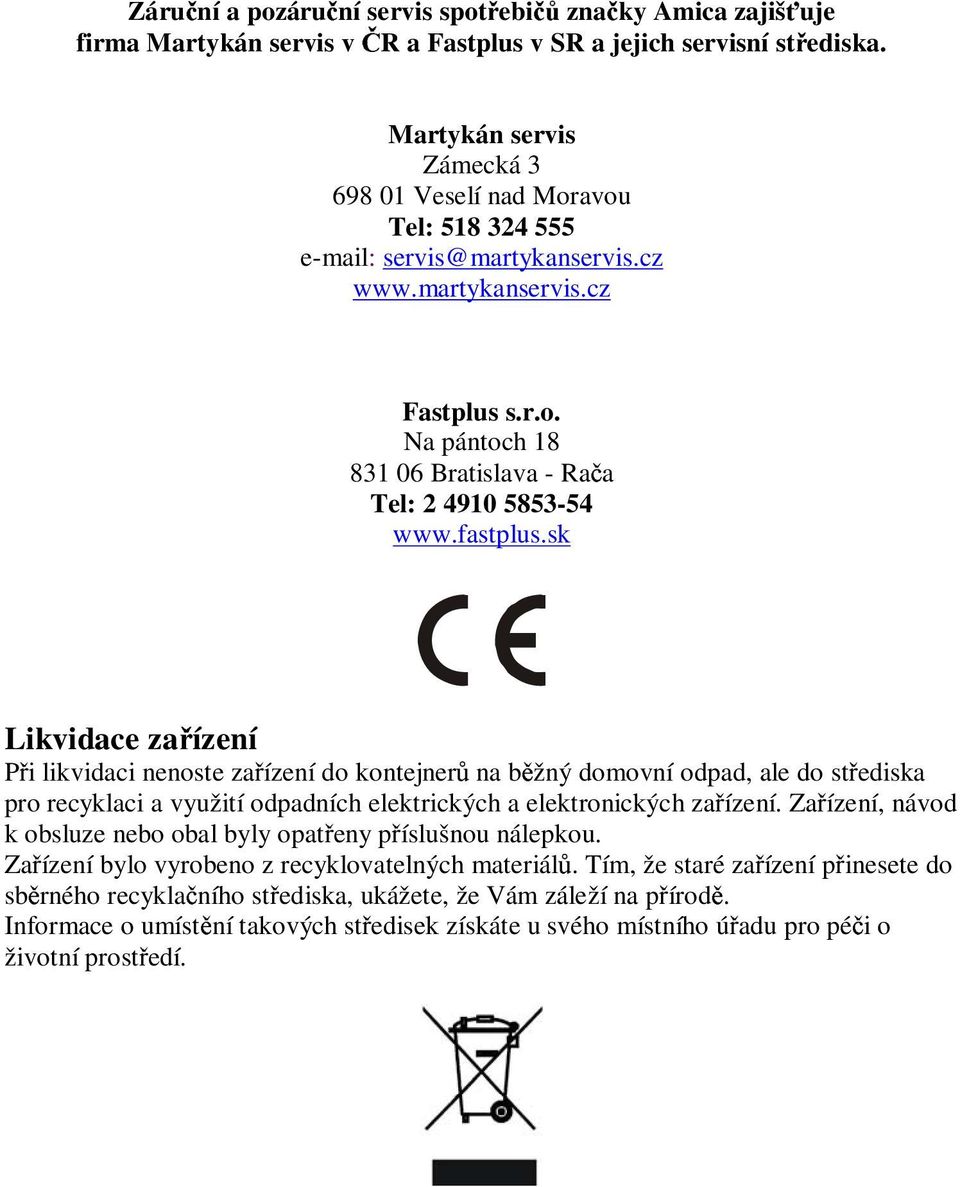

5 Záruční a pozáruční servis spotřebičů značky Amica zajišťuje firma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska. Martykán servis Zámecká Veselí nad Moravou Tel: servis@martykanservis.cz Fastplus s.r.o. Na pántoch Bratislava - Rača Tel: Likvidace zařízení Při likvidaci nenoste zařízení do kontejnerů na běžný domovní odpad, ale do střediska pro recyklaci a využití odpadních elektrických a elektronických zařízení. Zařízení, návod k obsluze nebo obal byly opatřeny příslušnou nálepkou. Zařízení bylo vyrobeno z recyklovatelných materiálů. Tím, že staré zařízení přinesete do sběrného recyklačního střediska, ukážete, že Vám záleží na přírodě. Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí.
