1 Dokumentace ke stavebnímu povolení PROIS a.s. Veverkova 1343, Hradec Králové, IČ , DIČ CZ Akce : Investor : Regenerace a revitalizace středu města a přemístění stanovišť autobusové dopravy - Libáň Město Libáň nám. Svobody 36, Libáň C TECHNICKÁ ZPRÁVA - Autobusové stanoviště Vypracoval : dipl.tech. Jaroslav Kott Datum : Červenec 2010

2 Souhrnná technická zpráva Veřejné osvětlení OBSAH: 1 - Úvodní údaje 2 - Technické řešení 3 - Technické údaje 4 - Doporučení 1

3 1 - Úvodní údaje: Souhrnná technická zpráva Veřejné osvětlení 1.1 Typ projektu: Projekt je zpracován v rozsahu DSP + real. PD dle Stavebního zákona č. 191/ Rozsah projektu: PD řeší nové veřejné osvětlení (VO) v rámci zřízení nového autobusového nádraží (stanoviště autobusové dopravy). 1.3 Projektové podklady: - stávající zařízení VO stanoviště autobusové dopravy fy. AGRO Bystřice - podklady stavebních úprav fy. Konstrukt HK ing.t.rak - požadavek MU Libáň - podklady pro svítidla - předpisy ČSN EN zákon č. 86/ Investor akce: Městský úřad Libáň 1.5 Generální projektant: Ateliér PROIS a.s. HK Ing. Václav Hanuš, Ing. Radek Řičař 1.6 Projektant dopravního řešení: Ing. František Karásek, Ing. Tomáš Rak 1.7 Projektant MST-VO: HELIOS-LUX HK dipl.tech.jaroslav Kott 1.8 Provozovatel MST-VO: 2

4 Souhrnná technická zpráva Veřejné osvětlení Fy. AGRO Bystřice. 2 - Technické řešení: 2.1 Rozsah řešení: (viz výkaz výměr) Stávající VO v okolí stavby bude před zahájením výstavby odpojeno a přepojeno tak, aby ostatní VO ve městě zůstalo v provozu a funkční. Po provedení stavby nového VO v rámci nasvětlení autobusového nádraží, křižovatky a přechodu (zokruhování a přepojení na stávající trasy VO) bude staré zařízení demontováno. Nové zařízení VO bude provedeno v tomto rozsahu: - Nasvětlení nového přechodu na průjezdní komunikaci a úpravu VO v křižovatce u AN včetně zokruhování a připojení nového zařízení na stávající trasy VO ve městě - Nasvětlení parkoviště (odstavného stání pro autobusy) a prostoru autobusových zastávek - Modernizace (revitalizace) napájecího rozvaděče RVO - Kompletní zatrubkování všech nových tras kabeláže VO - Přepojení el.rozvaděče na náměstí (napájecí RVO) 2.2 Projekt VO neřeší: - úprava povrchů a zádlažeb - inženýrskou činnost - dohody s majiteli ostatních inž.sítí - harmonogram prací na elektro zařízení Prostředí normální z hlediska nebezpečí úrazu el.proudem. Vnější vlivy dle ČSN Upozornění: Přesné umístění SM (stožárů a svítidel VO) bude zajištěno před zahájením stavby dle stavebních úprav v koordinaci se stavebními úpravami. 2.3 Doporučení k PD (viz přílohy 4) 3

5 Souhrnná technická zpráva Veřejné osvětlení - provedení el.zařízení VO - napěťová soustava (stávající RVO MÚ) - ochrana před úrazem el.proudem - uzemnění - vnější vlivy - prostor dle ČSN - kabelové trasy - výchozí revize - závazné normy ČSN a zákony. 2.4 Druh osvětlení: Osvětlení je navrženo jako výbojkové (prograsivní) zdroj NaV (sodík), HQI a zdroje MT/C. 2.5 Typ osvětlení: Osvětlení je navrženo dle: CEN/TR , Zákona č. 86/2002 Stavebního zákona č. 191/2008 dle stavebních úprav a požadavku generálního projektanta PRIOS a.s. HK 2.6 Počet světelných míst: (viz specifikace) - zdemontovaných zrušených (dle AGRO Bystřice) - 3 ks - nových S (stožárů-svítidel) viz legenda - B 8-11 ks 2.7 Instalovaný příkon: - stávající (zrušený) cca 3,80 kw - nový (PD) cca 1,00 kw 2.8 Zapojení: (viz základní kabelové schéma) 4

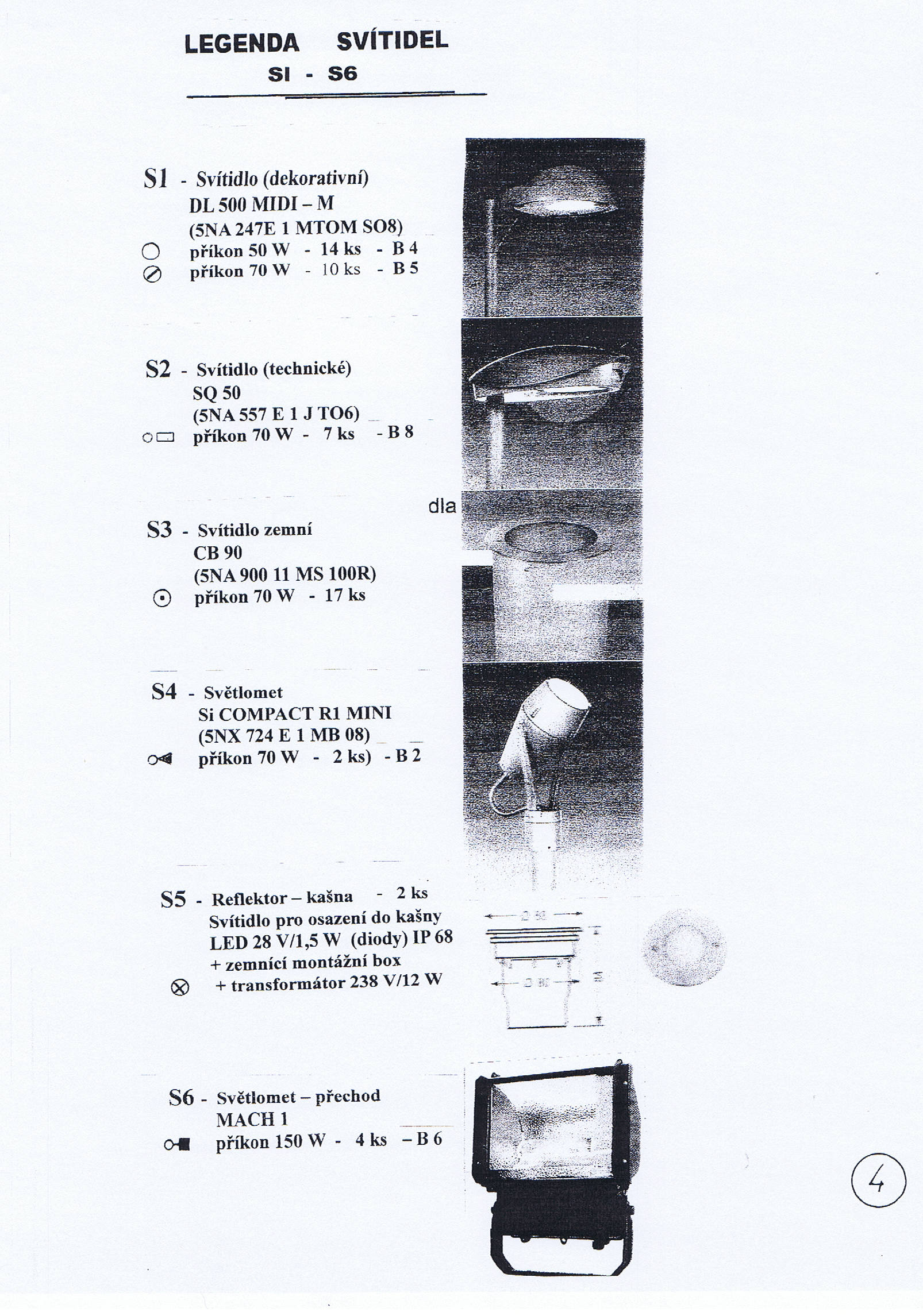

6 Souhrnná technická zpráva Veřejné osvětlení Nové zařízení z nového RVO (stávající umístění na MÚ) bude realizováno do jedné trasy dle návrhu : - stávající komunikace Lindnerova (kom. 280 II tř.) - stávající komunikace (kom. 280 II tř.) Návrh řeší operativnost při provozu a údržbě. Vlastní zapojení (stožárů-svítidel) střídavě do fází L1, L2, L3 POZOR! Nová kabeláž VO bude zokruhována na stávající trasy VO v přilehlých komunikacích. 2.9 Napájení ovládání měření: Vše je řešeno ze stávajícího modernizovaného rozvaděče RVO dle t.č. provozních podmínek AGRO Bystřice. 3 - Technické řešení: 3.1 Svítidla: (viz legenda č. 4) typ S1 - technické (5 NA 557 E JTO6-70 W) Montáž svítidel na dřík. 3.2 Stožáry: (viz přílohy) Budou v plném rozsahu bezpaticové (barva žárový zinek) v typech B8 hlav.komunikace č.280 Izolace vetknutí. 3.3 Základy stožárů: Prefabrikované prům. 30/150 pro B8 Provedení dle ČSN Kabelová síť průřezy kabelů: 5

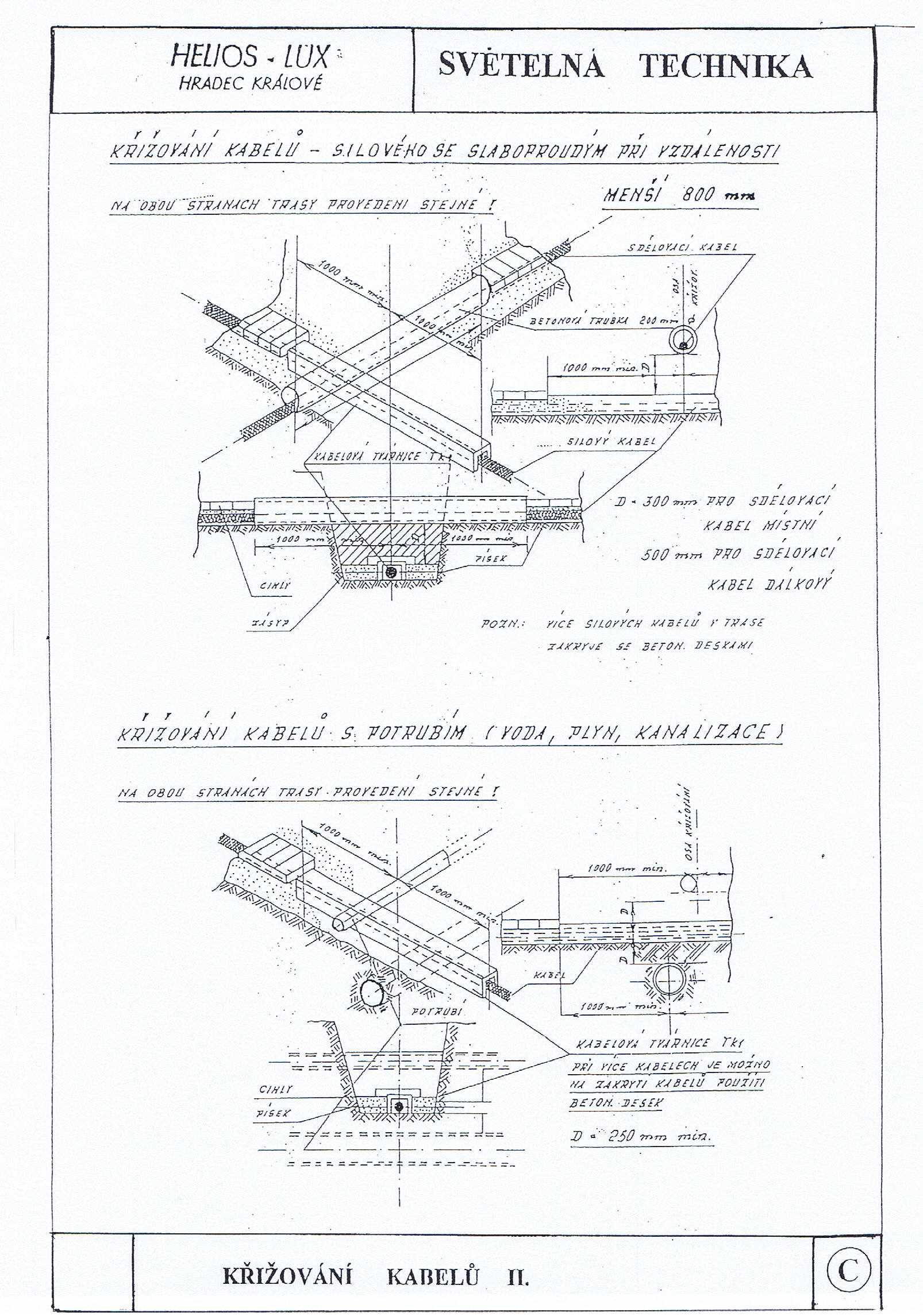

7 Souhrnná technická zpráva Veřejné osvětlení Celá nová síť MST-VO v rozsahu stavby i v návaznosti na stávající zařízení VO bude kabelizována pomocí kabelů : CYKY 5 x 6J POZOR! CYKY 4 x 16J CYKY 3 x 1,5J (připojení svítidel) Stávající kabely VO v rozsahu stavby budou zrušeny a vyjmuty postupně při stavebních pracech při zachování provozu v navazujících komunikacích. 3.5 Zemnění: Všechny ocelové stožáry a skříně budou propojen a připojeny na zemní vodič FeZn prům. 8,0m a to jako přílož k trasám kabelů VO. 3.6 Umístění nových světelných míst (SM) stožárů: Nové stožáry B8 budou umístěny dle nových stavebních úprav, jednak dle podkladů a požadavků generálního projektanta akce, podkladů firmy (legenda svítidel) a projektanta stavebních prací. 3.7 Kabelové trasy: (viz situační plán MST-VO) Trasa pro kabeláž VO (cca 0,8 1 bm od obrubníku) je komplikována stávajícími inž.sítěmi. V ploše náměstí mimo výsadby stromů. Při křížení s inž.sítěmi je nutno uložit do kabel.žlábku. Celá trasa pro kabeláž bude uložena v chráničkách (trubkách KOPOFLEX prům ) pro snadnou údržbu, opravy a dále v trubkách PVC prům. 110 ve vozovkách. POZOR! Nutno dodržet ČSN Prostorové uspořádání sítí technického vybavení a ČSN Uložení kabelů a zemnění. Upozornění: Před zahájením zemních prací (drážek, podchodů, křížení), je nutno provést přesné vytyčení všech inž.sítí jejich majiteli a tyto ověřit kopanými sondami. 3.8 Všeobecně: Celá realizace MST-VO je přímo závislá na postupu stavebních úprav (chodníky, náměstí, vjezdy, parkoviště). Druh a typ materiálu musí respektovat zpracovanou projektovou dokumentaci. Jakékoliv změny musí být provedeny se souhlasem jak projektanta stavebních úprav, tak i projektanta VO. Nedílnou součástí dokumentace je: 6

8 Souhrnná technická zpráva Veřejné osvětlení Technická zpráva Výkaz výměr Výkresová část LIBÁŇ VEŘEJNÉ OSVĚTLENÍ Specifikace stožárů: A/ Demontovaných: (zrušených) - silničních - 3 ks B/ Nových stožárů bezpaticové st.typu B, Bm: - typ silniční B8-11 ks Nutno zajistit ochrany vetknutí izolací! V Hradci Králové vypracoval: dipl.tech.jaroslav Kott 7

9 4 - Doporučení: Souhrnná technická zpráva Veřejné osvětlení 8

Tomáš RAK Hlavní inženýr projektu : Vypracoval : Kraj : Královéhradecký Investor : Akce : Výkres : Město Libáň Ing.

16 SITUACE STAVBY VO M1:250 Architektonický návrh stavby Vypracoval: Ing.arch. Radek HORNÍK Návrh veřejného osvětlení Vypracoval : dipl.tech. Jaroslav KOTT Návrh dopravního řešení stavby Zodpovědný projektant : Ing. František KARÁSEK Vypracoval : Ing. Tomáš RAK Hlavní inženýr projektu : Vypracoval : Kraj : Královéhradecký Investor : Akce : Výkres : Město Libáň Ing. Václav HANUŠ Město : Libáň náměstí Svobody 36, Libáň Regenerace a revitalizace středu města a přemístění stanovišť autobusové dopravy - Libáň C) STAVEBNÍ ČÁST - AUTOBUSOVÉ STANOVIŠTĚ SITUACE STAVBY VO PROIS, a.s. Veverkova 1343, Hradec Králové IČ: , DIČ: CZ Číslo zakázky : Stupeň PD : Číslo výkresu : DSP Datum : 07/2010 Měřítko : Formát : 07_23_09 1:250 6 x A4 C
