1 PRAHA 6, Bolívarova 2092/21, tel, fax: projekce@jena.cz Revitalizace lokality Kopec, Lidická ulice, Ostrov na městský park pro volný čas a sportovně rekreační vyžití VEŘEJNÉ OSVĚTLENÍ Město Ostrov Klínovecká Ostrov Technická zpráva Ing. Zuzana Jandová Ing. Zuzana Jandová 10 / xA4 DSP D.3.1.

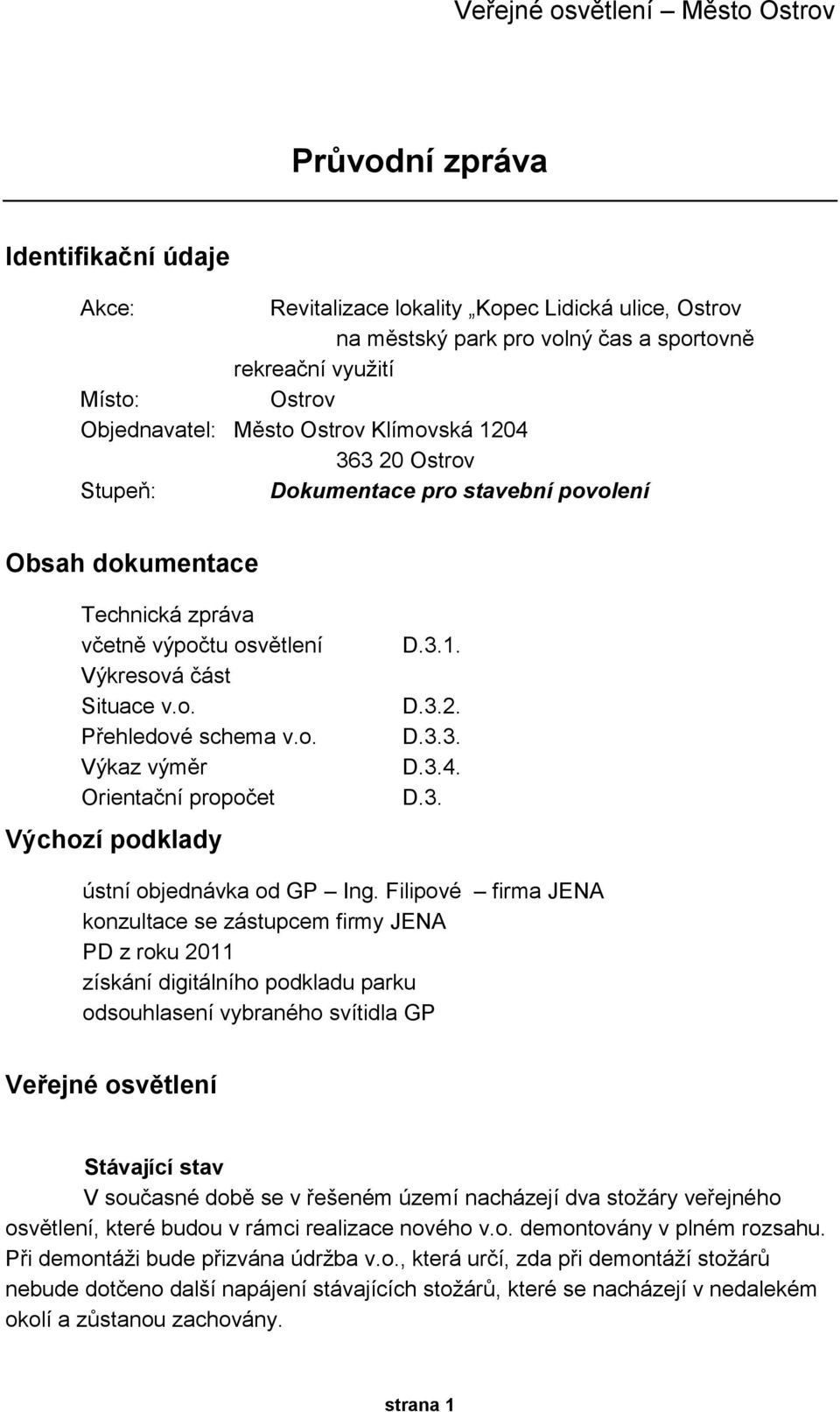

2 Průvodní zpráva Identifikační údaje Akce: Revitalizace lokality Kopec Lidická ulice, Ostrov na městský park pro volný čas a sportovně rekreační využití Místo: Ostrov Objednavatel: Město Ostrov Klímovská Ostrov Stupeň: Dokumentace pro stavební povolení Obsah dokumentace Technická zpráva včetně výpočtu osvětlení Výkresová část Situace v.o. Přehledové schema v.o. Výkaz výměr Orientační propočet Výchozí podklady D.3.1. D.3.2. D.3.3. D.3.4. D.3. ústní objednávka od GP Ing. Filipové firma JENA konzultace se zástupcem firmy JENA PD z roku 2011 získání digitálního podkladu parku odsouhlasení vybraného svítidla GP Veřejné osvětlení Stávající stav V současné době se v řešeném území nacházejí dva stožáry veřejného osvětlení, které budou v rámci realizace nového v.o. demontovány v plném rozsahu. Při demontáži bude přizvána údržba v.o., která určí, zda při demontáží stožárů nebude dotčeno další napájení stávajících stožárů, které se nacházejí v nedalekém okolí a zůstanou zachovány. strana 1

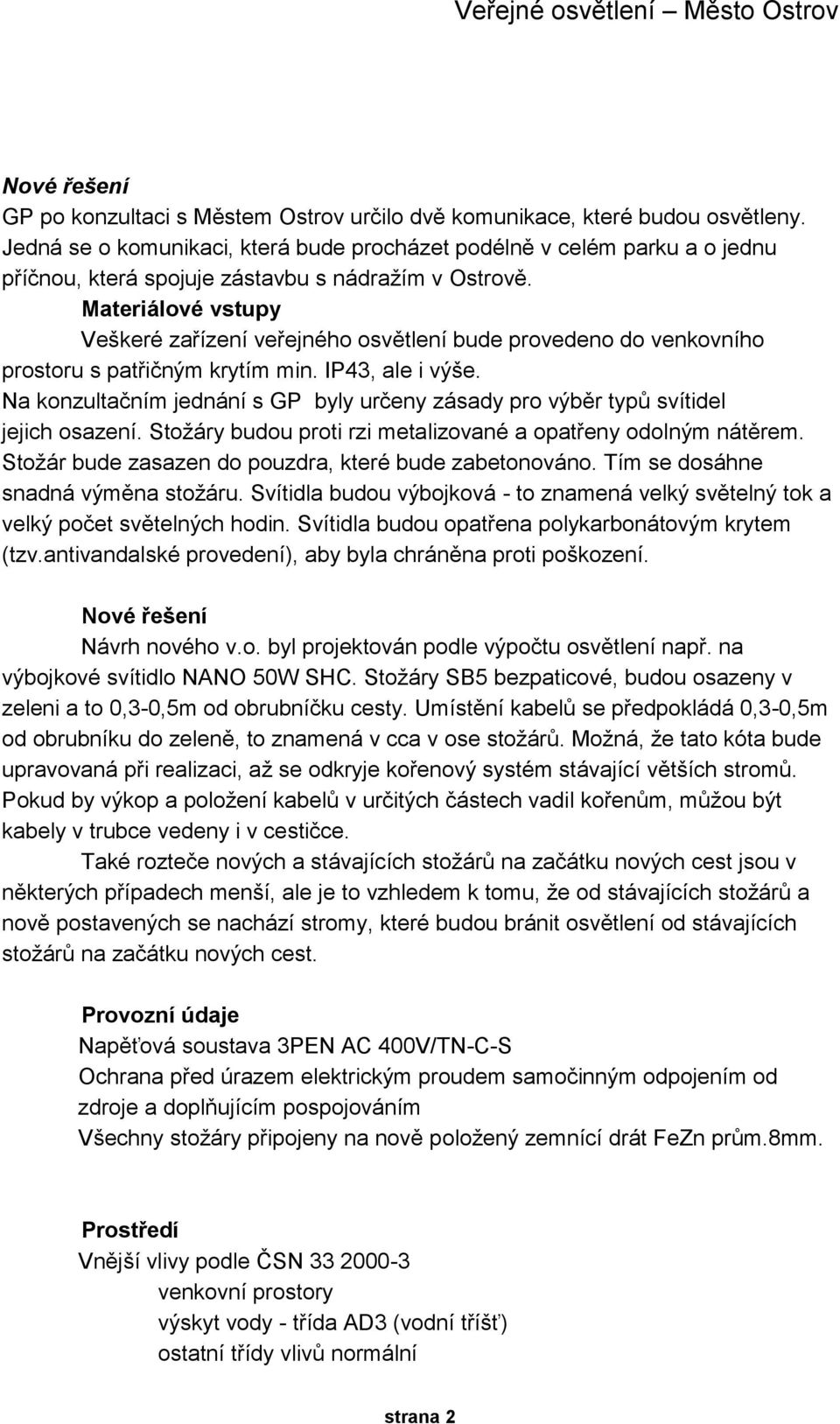

3 Nové řešení GP po konzultaci s Městem Ostrov určilo dvě komunikace, které budou osvětleny. Jedná se o komunikaci, která bude procházet podélně v celém parku a o jednu příčnou, která spojuje zástavbu s nádražím v Ostrově. Materiálové vstupy Veškeré zařízení veřejného osvětlení bude provedeno do venkovního prostoru s patřičným krytím min. IP43, ale i výše. Na konzultačním jednání s GP byly určeny zásady pro výběr typů svítidel jejich osazení. Stožáry budou proti rzi metalizované a opatřeny odolným nátěrem. Stožár bude zasazen do pouzdra, které bude zabetonováno. Tím se dosáhne snadná výměna stožáru. Svítidla budou výbojková - to znamená velký světelný tok a velký počet světelných hodin. Svítidla budou opatřena polykarbonátovým krytem (tzv.antivandalské provedení), aby byla chráněna proti poškození. Nové řešení Návrh nového v.o. byl projektován podle výpočtu osvětlení např. na výbojkové svítidlo NANO 50W SHC. Stožáry SB5 bezpaticové, budou osazeny v zeleni a to 0,3-0,5m od obrubníčku cesty. Umístění kabelů se předpokládá 0,3-0,5m od obrubníku do zeleně, to znamená v cca v ose stožárů. Možná, že tato kóta bude upravovaná při realizaci, až se odkryje kořenový systém stávající větších stromů. Pokud by výkop a položení kabelů v určitých částech vadil kořenům, můžou být kabely v trubce vedeny i v cestičce. Také rozteče nových a stávajících stožárů na začátku nových cest jsou v některých případech menší, ale je to vzhledem k tomu, že od stávajících stožárů a nově postavených se nachází stromy, které budou bránit osvětlení od stávajících stožárů na začátku nových cest. Provozní údaje Napěťová soustava 3PEN AC 400V/TN-C-S Ochrana před úrazem elektrickým proudem samočinným odpojením od zdroje a doplňujícím pospojováním Všechny stožáry připojeny na nově položený zemnící drát FeZn prům.8mm. Prostředí Vnější vlivy podle ČSN venkovní prostory výskyt vody - třída AD3 (vodní tříšť) ostatní třídy vlivů normální strana 2

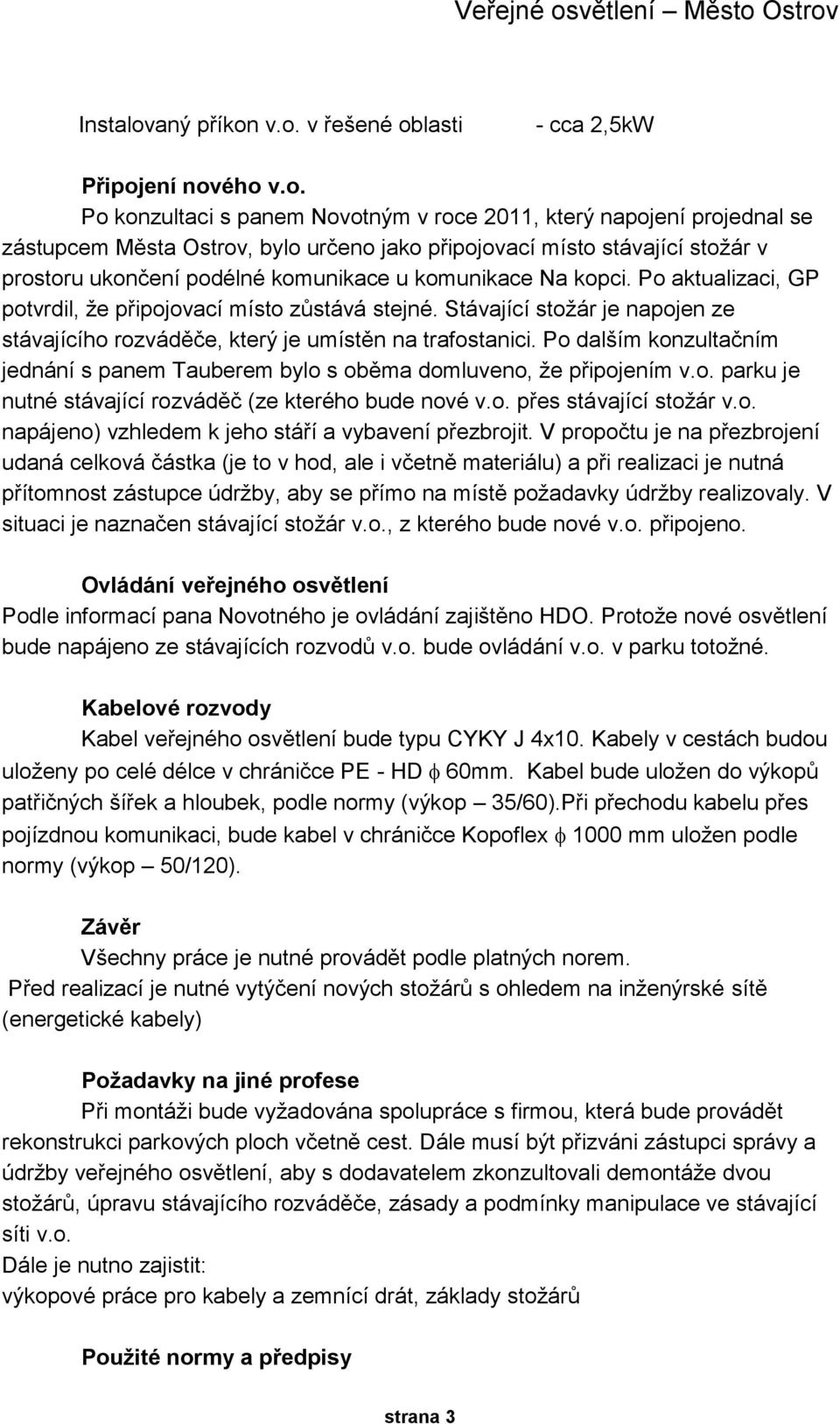

4 Instalovaný příkon v.o. v řešené oblasti - cca 2,5kW Připojení nového v.o. Po konzultaci s panem Novotným v roce 2011, který napojení projednal se zástupcem Města Ostrov, bylo určeno jako připojovací místo stávající stožár v prostoru ukončení podélné komunikace u komunikace Na kopci. Po aktualizaci, GP potvrdil, že připojovací místo zůstává stejné. Stávající stožár je napojen ze stávajícího rozváděče, který je umístěn na trafostanici. Po dalším konzultačním jednání s panem Tauberem bylo s oběma domluveno, že připojením v.o. parku je nutné stávající rozváděč (ze kterého bude nové v.o. přes stávající stožár v.o. napájeno) vzhledem k jeho stáří a vybavení přezbrojit. V propočtu je na přezbrojení udaná celková částka (je to v hod, ale i včetně materiálu) a při realizaci je nutná přítomnost zástupce údržby, aby se přímo na místě požadavky údržby realizovaly. V situaci je naznačen stávající stožár v.o., z kterého bude nové v.o. připojeno. Ovládání veřejného osvětlení Podle informací pana Novotného je ovládání zajištěno HDO. Protože nové osvětlení bude napájeno ze stávajících rozvodů v.o. bude ovládání v.o. v parku totožné. Kabelové rozvody Kabel veřejného osvětlení bude typu CYKY J 4x10. Kabely v cestách budou uloženy po celé délce v chráničce PE - HD 60mm. Kabel bude uložen do výkopů patřičných šířek a hloubek, podle normy (výkop 35/60).Při přechodu kabelu přes pojízdnou komunikaci, bude kabel v chráničce Kopoflex 1000 mm uložen podle normy (výkop 50/120). Závěr Všechny práce je nutné provádět podle platných norem. Před realizací je nutné vytýčení nových stožárů s ohledem na inženýrské sítě (energetické kabely) Požadavky na jiné profese Při montáži bude vyžadována spolupráce s firmou, která bude provádět rekonstrukci parkových ploch včetně cest. Dále musí být přizváni zástupci správy a údržby veřejného osvětlení, aby s dodavatelem zkonzultovali demontáže dvou stožárů, úpravu stávajícího rozváděče, zásady a podmínky manipulace ve stávající síti v.o. Dále je nutno zajistit: výkopové práce pro kabely a zemnící drát, základy stožárů Použité normy a předpisy strana 3

5 ČSN ČSN ČSN ČSN ČSN Vyhl. č. 48/1982 Sb Vyhl. č. 50/1978 Sb Základní ustanovení pro elektrická zařízení Ochrana před úrazem elektrickým proudem Výběr soustav a stavba vedení Uzemnění a ochranné vodiče Koordinace izolace elektrických zařízení n.n. Českého úřadu bezpečnosti práce O odborné způsobilosti v elektrotechnice Závazná kvalita prací Navržené materiály, přístroje a technické řešení v této projektové dokumentaci nevylučují použití jiných komponentů, které zajistí stejné parametry rozvodu při dodržení všech elektrotechnických a jiných předpisů. Pokud jsou v dokumentaci, nebo specifikacích uvedeny konkrétní typy přístrojů, je nutno je považovat za referenční typy, představující určité požadované vlastnosti prvku v elektrické instalaci. Svítidlo, by mělo být zachováno, protože je na něj zpracován výpočet a tím i rozmístění nových stožárů. V Praze dne zhotovitel : Ing. Zuzana Jandová IČO Telefon: jandovaz@upcmail.cz strana 4
