Component Object Model

Transkript

1 vjj 1 Component Object Model COM = SW stavebnice jazykově nezávislé objekty Win32 API extension

2 vjj 2 Drag and Drop sada COM protokolů

3 vjj 3 Drag-and-Drop Klient SYSTEM Server Okno DoDragDrop IDropSource IDropTarget IDataObject Dokument mujdatovyobjekt

4 vjj 4 Drag-and-Drop target: pro okno které by mělo být schopno přijímat COM objekty prostřednictvím Drag-and-Drop RegisterDragDrop (hwindow, pidroptarget);

5 vjj 5 Drag-and-Drop source: nejčastěji v reakci na specifickou činnost uživatele pro odstartování Drag-and-Drop, od té chvíle patří myš i klávesnice funkci DoDragDrop!!! case WM_LBUTTONDOWN : pidataobject = new mujdatovyobjekt(...) ; DoDragDrop (pidataobject, pidropsource,..

6 vjj 6 Drag-and-Drop DoDragDrop - systémová knihovna OLE2 (naštěstí to nemusím programovat já!!!!!) zjistí, nad kterým oknem kurzor zrovna je case WM_MOUSEMOVE :... WindowFromPoint (... ) ;... podle svých tabulek zjistí, jestli má toto okno zaregistrovaný interface IDropTarget pokud ano, zahájí komunikaci s objekty IDropSource a IDropTarget

7 vjj 7 vzhled kurzoru zobrazení správného informačního kurzoru např. pro okamžik, kdy kurzor přenášející COM objekt přijde nad zaregistrované okno: DoDragDrop zavolá: pidroptarget->dragenter( pidataobject, KeyState, point, peffect ) ; aplikace, které okno patří, se podívá na pidataobject a odpoví do peffect, co by byla ochotna s takovým objektem provést source aplikace rozhoduje o vzhledu kurzoru pro danou akci pidropsource->givefeedback( peffect ) ; GiveFeedback (... ) { return DRAGDROP_S_USEDEFAULTCURSORS ; }

8 vjj 8 DoDragDrop při pohybu kurzoru nad zaregistrovaným oknem IDropTarget -> DragOver když kurzor opouští zaregistrované okno IDropTarget -> DragLeave

9 vjj 9 při změně stavu klávesnice nebo tlačítek myši DoDragDrop se zeptá zdrojové aplikace, jak na to má reagovat IDropSource -> QueryContinueDrag odpověď S_OK znamená "nic se neděje", tj. že danou změnu stavu klávesnice nebo tlačítek myši má funkce DoDragDrop prostě ignorovat a v Drag-and-Drop se má pokračovat. pro zaregistrované okno to znamená jen obyčejný pohyb kurzoru na oknem: IDropTarget -> DragOver pokud je odpověď DRAGDROP_S_DROP uvědomí funkce DoDragDrop zaregistrované okno o tom, že na ně byl položen datový COM objekt IDropTarget -> Drop (pidataobject pokud je odpověď DRAGDROP_S_CANCEL uvědomí funkce DoDragDrop zaregistrované okno prostě jen o tom, že kurzor s COM objektem z něho zmizel IDropTarget -> DragLeave

10 .NET Drag-and-Drop vjj 10

11 vjj 11.NET využívá COM implementaci Drag-and-Drop objekty, u kterých uživatel oprávněně očekává podporu Drag-and-Drop, např. TextBox, ji mají vesměs již standardně zabudovánu pro ostatní vizuální objekty, např. Rectangle, jsou k dispozici drag source: metoda DragDrop.DoDragDrop a události GiveFeedback, QueryContinueDrag drag target: vlastnost AllowDrop a události DragEnter, DragOver, DragLeave, Drop

12 vjj 12 XAML rectangle as a drag source <Rectangle Fill="Green" Stroke="Black" Height="200" Width="400" Margin="10" MouseMove="my_MouseMove" />

13 vjj 13 { } drag source: MouseMove private void my_mousemove( object sender, MouseEventArgs e) Rectangle rctngl = sender as Rectangle; if (rctngl!= null && { } e.leftbutton == MouseButtonState.Pressed) DragDrop.DoDragDrop( rctngl, // drag source object rctngl.fill.tostring(), // dragged data object DragDropEffects.Copy); // first value for GiveFeedback query // GiveFeedback; // QueryContinueDrag;

14 vjj 14 defaults for drag source GiveFeedback event handler missing => default system feedback for user during entire drag-and-drop process QueryContinueDrag event handler missing => default reactions on key/button states during entire drag-and-drop process

15 vjj 15 XAML rectangle as a drag target <Rectangle Fill="Green" Stroke="Black" Height="200" Width="400" Margin="10" /> AllowDrop ="True" DragEnter ="my_dragenter" DragOver ="my_dragover" DragLeave ="my_dragleave" Drop ="my_drop"

16 vjj 16 drag target: AllowDrop property true:.net runtime zaregistruje (RegisterDragDrop) objekt (this) do seznamu objektů schopných reagovat na události vyvolávané funkcí DoDragDrop jako případný drag target.net runtime volá event handlery DragEnter, DragOver, DragLeave, Drop objektu ve své implementaci COM rozhraní IDropTarget

17 vjj 17 Drag target: DragEnter private void my_dragenter( object sender, DragEventArgs e ) { Rectangle rctngl = sender as Rectangle; if ( rctngl!= null ) { // Save the current Fill brush so that you can revert back to this value in DragLeave. _previousfill = rctngl.fill; // If the DataObject contains string data, extract it. if( e.data.getdatapresent( DataFormats.StringFormat ) ) { string datastring = (string)e.data.getdata( DataFormats.StringFormat ); } } } // If the string can be converted into a Brush, convert it. BrushConverter converter = new BrushConverter( ); if( converter.isvalid( datastring ) ) { Brush newfill = (Brush)converter.ConvertFromString( datastring ); rctngl.fill = newfill; }

18 vjj 18 Drag target: DragOver private void my_dragover( object sender, DragEventArgs e ) { e.effects = DragDropEffects.None; // If the DataObject contains string data, extract it. if( e.data.getdatapresent( DataFormats.StringFormat ) ) { string datastring = (string)e.data.getdata( DataFormats.StringFormat ); } } // If the string can be converted into a Brush, allow copying. BrushConverter converter = new BrushConverter(); if( converter.isvalid( datastring ) ) { e.effects = DragDropEffects.Copy DragDropEffects.Move; }

19 vjj 19 Drag target: DragLeave private void my_dragleave( object sender, DragEventArgs e ) { Rectangle rctngl = sender as Rectangle; if( rctngl!= null ) { rctngl.fill = _previousfill; } }

20 vjj 20 Drag target: Drop private void my_drop( object sender, DragEventArgs e ) { Rectangle rctngl = sender as Rectangle; if( rctngl!= null ) { // If the DataObject contains string data, extract it. if( e.data.getdatapresent( DataFormats.StringFormat ) ) { string datastring = (string)e.data.getdata( DataFormats.StringFormat ); } } } // If the string can be converted into a Brush, // convert it and apply it to the rectangle. BrushConverter converter = new BrushConverter( ); if( converter.isvalid( datastring ) ) { Brush newfill = (Brush)converter.ConvertFromString( datastring ); rctngl.fill = newfill; }

21 IDataObject vjj 21

22 vjj 22 COM metody SetData GetFormats GetData GetDataPresent

23 vjj 23 { }.NET implementace private void my_mousemove( object sender, MouseEventArgs e) Rectangle rctngl = sender as Rectangle; if (rctngl!= null && { } e.leftbutton == MouseButtonState.Pressed) DragDrop.DoDragDrop( rctngl, // drag source object rctngl.fill.tostring(), // dragged data object DragDropEffects.Copy); // first value for GiveFeedback query

24 vjj 24 Compound Files složený, skládaný, stavebnicový, hierarchicky uspořádaný

25 vjj 27 Compound Files File-system and platform independence. Because COM's Compound Files implementation runs on top of existing flat-file systems, compound files stored in the FAT file system, NTFS file system, or Macintosh file systems can be opened by applications using any one of the other file systems. Searchable. Because the separate objects in a compound file are saved in a standard format and can be accessed using standard COM interfaces and APIs, any browser utility using these interfaces and APIs can list the objects in the file, even though data within a given object may be in a proprietary format. Access to certain internal data. Because the Compound Files implementation provides standard ways of writing certain types of data summary information, for example applications can read this data using COM interfaces and APIs

26 vjj 28 stavebnicový soubor soubor na disku myfile.dat CreateStream Stream CreateStorage Storage Root Storage Stream StgCreateDocfile CreateStorage Storage Storage cizí objekt Stream Stream

27 vjj 29 vytvoření objektu souboru IStorage *prootstorage; StgCreateDocfile (filename,, &prootstorage) ; StgOpenStorage (filename,, &prootstorage) ;

28 vjj 30 základ vytvoření "podadresáře" na libovolné úrovni pstorage->createstorage (, &psubstorage) ; vytvoření datového "souboru" na libovolné úrovni pstorage->createstream (, &pnewsubstream) ;

29 vjj 31 práce s "podadresářem" psubstorage->enumelements (... ) ; psubstorage->openstorage ("Name",, &pnewsubstream) ; psubstorage->openstream ("Name",, &pnewsubstream) ;

30 vjj 32 práce s "podsouborem" psubstream->write (... ) ; psubstream->read (... ) ;

31 vjj 33.NET & Compound File

32 COM structured storage vjj 34

33 vjj 35 Object in Structured Storage Klient Dokument Server pidataobject IDataObject Soubor IRootStorage IPersistStorage IStorage Object IStream

34 vjj 36 PersistStorage klient: má ukazatel pidataobject na cizí datový objekt zeptá se ho, jestli se umí uložit do stavebnicového souboru pidataobject->queryinterface (IID_PersistStorage, &ppersiststorage) ; server implementace IDataObject: QueryInterface (... ) { ppersiststorage = this ; return S_OK ; }

35 InitNew klient: pstorage->createstorage (.., &psubstorage) ; ppersiststorage->initnew (&psubstorage) ; server - implementace IDataObject: InitNew (&psubstorage) { psubstorage->createstream (.., &pnewsubstream) ; } pnewsubstream->write ( psubstorage->createstorage (.., &pnewsubstorage ) ;... return S_OK ; vjj 37

36 vjj 38 klient: File Save ppersiststorage->save (&psubstream,...) ; server - implementace IPersistStorage:... Save (&psubstream,... ) { psubstream->write (... ) ; // psubstream->commit (... ) ; psubstream->release (... ) ; psubstorage->commit (... ) ; psubstorage->release (... ) ; return S_OK ; } klient: prootstorage->commit (... ) ;... ppersiststorage->savecompleted (... ) ;

37 vjj 39 klient: File Close ppersiststorage->save (&psubstream,...) ; server - implementace IPersistStorage:... Save (&psubstream,... ) { psubstream->write (... ) ; // psubstream->commit (... ) ; psubstream->release (... ) ; psubstorage->commit (... ) ; psubstorage->release (... ) ; return S_OK ; } klient: prootstorage->commit (... ) ; prootstorage->release (... ) ;

38 vjj 40 konec (?) to byly jen dva jednoduché protokoly, COM jich má celkem dost

39 COM protokoly vjj 41

40 COM backgrounds vjj 42

41 vjj 43 rodokmen DDE OLE (Dynamic Data Exchange through GlobalAlloc) (Object Linking and Embedding) OLE (OLE 2) COM (Component Object Model) ActiveX DCOM (Distributed COM) COM+.NET

42 vjj 44 literatura Kraig Brockschmidt: Inside OLE 2, Microsoft Press 1994, ISBN stran Guy Eddon, Henry Eddon: Inside Distributed COM Microsoft Press 1998, ISBN X

43 vjj 45 COM objekt objekt = set of interfaces Interface - sada metod realizujících jednu stranu, nebo její autonomní část, jednoho COM protokolu vícenásobná dědičnost prvotní představa byla udělat něco, jako je v současnosti.net, ale kompletní informace o objektech nebyly zveřejňovány prostřednictvím manifestu v assembly, ale byly ukládány v Registry COM dll: Register Component by regsvr32.net dll: Register Assembly by gacutil

44 vjj 46 mydllreg.reg volání Regsvr32 přímo do lokálního menu dll knihoven Windows Registry Editor Version 5.00 [HKEY_CLASSES_ROOT\dllfile\shell\ Register \"%1\"" [HKEY_CLASSES_ROOT\dllfile\shell\ Unregister \"%1\" /u"

45 vjj 47 UUID, GUID, CLSID, IID celý svět vs. celý vesmír

46 vjj 48 GUID objekty a rozhraní identifikovány ne jmény, ale pomocí 128-bitových konstant Globally Unique IDentifier formát podle standardu Open Software Foundation (OSF) { ABCDEF} Microsoft: Universally Unique IDentifier typedef struct { DWORD Data1 ; WORD Data2 ; WORD Data3 ; BYTE Data4[8] ; } GUID ;

47 vjj 49 Pojmenování GUID const IID IID_IMujPokus = { 0x , 0x1234, 0x1234, {0x12, 0x34, 0x12, 0x34, 0x56, 0x78, 0x90, 0xAB}}; DEFINE_GUID (IID_IMujPokus, 0x , 0x1234, 0x1234, 0x12, 0x34, 0x12, 0x34, 0x56, 0x78, 0x90, 0xAB) ;

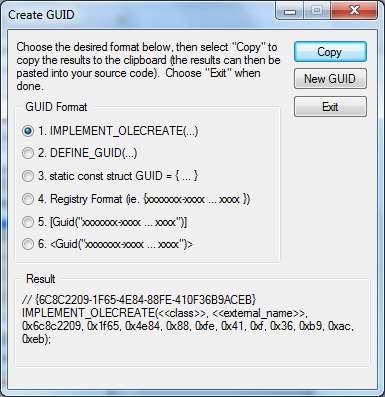

48 GUIDGEN.EXE GUI Generování (dříve i UUIDGEN.EXE - B/W prompt) GUID v potřebném formátu pro copy-and-paste C:\Program Files (x86)\microsoft Visual Studio 14.0\Common7\Tools // pgm - kompatibilní verze: RPC_STATUS RPC_ENTRY UuidCreateSequential ( UUID *Uuid ); // pgm - bezpečná verze (bez MAC) RPC_STATUS RPC_ENTRY UuidCreate ( UUID *Uuid ); UuidToString, UuidFromString GUID *pguid; HRESULT hr; hr = CoCreateGuid( &pguid ); vjj 50

49 GUIDgen.exe vjj 51

50 vjj 52 je jich dost každý člověk na Zemi může vygenerovat cca 100 miliard hodnot každou vteřinu po dobu cca 10 až 20 miliard let (budoucnost sluneční soustavy se odhaduje na cca 4,5 miliardy let) [lidí] * [hodnot/sec] * 31, [sec/rok] * [roků]

51 struktura COM objektu vjj 53

52 vjj 54 struktura COM object DATA FUNCTIONS FUNCTIONS FUNCTIONS

53 interface vjj 55

54 vjj 56 Interface abstraktní třídy ("pure virtual" metody) předdefinované vs. vlastní (jen výjimečně) předdefinovaných je přes 60 IUnknown povinně implementované rozhraní všechna ostatních rozhraní jsou od něj odvozena

55 vjj 57 struktura COM object FUNCTIONS FUNCTIONS FUNCTIONS DATA IUnknown IDataObject IDropSource e.g. text

56 vjj 58 COM objekt class mujobjekt : public IRozhraniA, //metody A1, A2 public IRozhraniB //metody B1, B2 { private : DWORD m_cref ; public : MujObjekt( void ); ~MujObjekt( void ); // IUnknown STDMETHODIMP QueryInterface(REFIID,PPVOID); STDMETHODIMP_(ULONG) AddRef(void); STDMETHODIMP_(ULONG) Release(void); // IRozhraniA STDMETHODIMP A1(DWORD); STDMETHODIMP_(DWORD) A2(void); // IRozhraniB STDMETHODIMP B1(void); STDMETHODIMP_(DWORD) B2(DWORD); }

57 vjj 59 konstruktor, AddRef mujobjekt::mujobjekt( void ) { m_cref = 0L; return; } STDMETHODIMP_(ULONG) mujobjekt::addref( ) { return ++m_cref; }

58 vjj 60 Release STDMETHODIMP_(ULONG) mujobjekt::release( ) { if ( --m_cref == 0 ) { delete this ; g_cobj-- ; return 0 ; } return m_cref ; }

59 vjj 61 QueryInterface STDMETHODIMP mujobjekt::queryinterface (REFIID parm1, PPVOID parm2) { } if (parm1 == IID_IUnknown) *parm2 = (PUNKNOWN) this ; else if (parm1 == IID_IRozhraniA) *parm2 = (PROZHRANIA) this ; else if (parm1 == IID_IRozhraniB) *parm2 = (PROZHRANIB) this ; else { *parm2 = NULL ; return E_NOINTERFACE ; } (*parm2)->addref() ; return S_OK ; // nebo S_FALSE

60 vjj 62 vytvoření instance COM objektu kompletní COM objekt = COM objekt + ClassFactory

61 vjj 63 Vytvoření jediné instance CoCreateInstance ((REFCLSID) CLSID_objekt, (IUnknown*) punkouter, (DWORD) CLSCTX_typ_modulu, (REFIID) IID_rozhraní, (PPVOID) &pirozhraní) ;

62 vjj 64 Vytvoření více instancí CoGetClassObject (CLSID_objekt, CLSCTX_typ_modulu, NULL, IID_ClassFactory, (PPVOID) &piclassfactory) ; piclassfactory->createinstance (...

63 vjj 65 DLL pro každou třídu implementovaných COM objektů musí implementovat a exportovat funkci DllGetClassObject ( REFCLSID x_rclsid, REFIID x_riid, PPVOID x_ppv) nevrací pointer na požadovaný objekt!!!!! vrací pointer na objekt ClassFactory - proč????? funkce DllGetClassObject nemůže zavolat přímo konstruktor objektu, protože nezná individuální kombinaci jeho parametrů místo toho tedy zavolá univerzální ClassFactory příslušnou k danému objektu ClassFactory zná všechny parametry konstruktoru (např. pro C++ objekt, který COM objekt implementuje)

64 vjj 66 EXE musí pro každou implementovanou třídu objektů, zaregistrovat ClassFactory, tj. umožnit systému přístup ke ClassFactory pro objekt s požadovaným CLSID CoRegisterClassObject (CLSID_Obj, (PUNKNOWN) piclassfactory, CLSTX_LOCAL_SERVER, REGCLS_MULTIPLEUSE, & dwregco) ;

65 ClassFactory 1/2 STDMETHODIMP ClassFactoryProMujObjekt::CreateInstance( PUNKNOWN parm1, REFIID parm2, PPVOID parm3) { PMUJOBJEKT pobj ; HRESULT hr ; if (parm1!= NULL &&!IsEqualIID(parm2, IID_IUnknown)) { *parm3 = NULL ; return E_NOINTERFACE ; } vjj 67

66 vjj 68 ClassFactory 2/2 pobj = new mujobjekt ( parm1 ) ; if (pobj == NULL) { *parm3 = NULL ; return E_OUTOFMEMORY ; } hr = pobj->queryinterface ( parm2, parm3 ) ; if ( FAILED(hr) ) delete pobj ; else g_cobj++ ; return hr ; }

67 skládání vjj 69

68 vjj 70 data + methods COM object FUNCTIONS FUNCTIONS FUNCTIONS DATA IUnknown IDataObject IDropSource e.g. text C++ object C# object C

69 vjj 71 data + methods COM object FUNCTIONS DATA IUnknown e.g. text C++ object COM object FUNCTIONS IDataObject C# object COM object FUNCTIONS IDropSource C

70 vjj 72 jednoduchý objekt IUnknown QueryInterface AddRef Release InterfaceC InterfaceD

71 vjj 73 skládání Řídící COM objekt : IUnknown QueryInterface AddRef Release Interface A Interface B Interface C Interface D Podřízený COM objekt : IUnknown QueryInterface AddRef Release InterfaceC InterfaceD

72 vjj 74 agregovatelný objekt Vnější C++ objekt : IUnknown QueryInterface AddRef Release Vnitřní C++ objekt : IUnknown QueryInterface AddRef Release InterfaceC InterfaceD

73 vjj 75 agregace Řídící COM objekt : Vnější C++ objekt : IUnknown QueryInterface AddRef Release Vnitřní C++ objekt : IUnknown QueryInterface AddRef Release InterfaceA InterfaceB Podřízený COM objekt : Vnější C++ objekt : IUnknown QueryInterface AddRef Release Vnitřní C++ objekt : IUnknown QueryInterface AddRef Release InterfaceC InterfaceD

74 vjj 76 RPC jak využít objekt získaný prostřednictvím Drag-and-Drop? jak dokáže Visual Studio ukázat metody objektu z právě staženého DLL?

75 vjj 77 Remoting, Automation Remoting Programability Automation

76 vjj 78 Remoting, Automation Remote Control Remoting Programability Automation

77 vjj 79 Remoting, Automation Remote Control dálkové ovládání Remoting Programability Automation

78 vjj 80 Remoting, Automation Remote Control dálkové ovládání Remoting používání dálkového ovládání Programability Automation

79 vjj 81 Remoting, Automation Remote Control dálkové ovládání Remoting používání dálkového ovládání Programability možnost naprogramovat dálkové ovládání, využití Remotingu v programu Automation dálkové ovládání programem

80 vjj 82 zpřístupnění objektu publikace informací o implementovaných metodách v implementovaných rozhraních IDispatch Type Library duální rozhraní

81 vjj 83 IDispatch rozhraní umožňující dynamické zjišťování vlastností objektu cf..net Manifest & Reflection

82 vjj 84 Pure Automation: IDispatch Přístup ke všem (nestandardním) metodám (nestandardních) rozhraní objektu implementace IDispatch byla nutná pro zobrazení vlastností objektu např. ve Visual Studiu GetTypeInfoCount GetTypeInfo LoadRegTypeLib GetTypeInfoOfGuid GetIDsOfNames DispGetIDsOfNames Invoke

83 vjj 85 Duální rozhraní duální rozhraní: IDispatch + Type Library dynamické zjišťování vlastností objektu: IDispatch statické zabudování využití objektu: slinkování s Type Library

84 vjj 86 Type Library informace o implementovaných (nestandardních) metodách lze publikovat v Type Library cf..net Manifest & Reflection

85 vjj 87 import "unknwn.idl" ; Type Library IDL Interface Description Language / soubor s popisem objektu [ object,uuid( ), oleautomation ] interface ImojeRozhrani : IUnknown { HRESULT mojemetoda ([in] int i, [out, retval] int* retval) ; } [ uuid( ), helpstring("type Library - muj pokus"), version(1.0) ] library mojekomponenta { importlib("stdole32.tlb") ; interface ImojeRozhrani ; [ uuid( ) ] coclass mujpokus { interface ImojeRozhrani ; } } ;

86 vjj 88 Type Library překladač MIDL vygeneruje "Type Library". je nutné zaregistrovat "Type Library" a všechna rozhraní v Registry. HKEY_CLASSES_ROOT\TypeLib \{ } GUID version number path to the library flags path to the directory with the help files HKEY_CLASSES_ROOT\Interface \{ } Base Interface Num Methods ProxyStubClsid32 TypeLib
