Výpočetní systém nové generace: Cisco Unified Computing System

Transkript

1 Výpočetní systém nové generace: Cisco Unified Computing System DC3 / L2 Tomáš Michaeli tomichae@cisco.com Sponsor Sponsor Sponsor Sponsor Logo Logo Logo Logo CIscoEXPO 1

2 Agenda 1. Anatomie CISCO Unified Computing System 2. Základní rozdíly architektury 3. Hromadný management 4. Integrace s ware 2

3 Moderní společnosti 1. Cíle obchodu Produkty, nabídka Uživatelský servis Produktivita zaměstnanců 2. Co je pod hladinou Složitá infrastruktura, boom serverů Nízká utilizace zdrojů Provozní náklady Difficult to manage, scale, optimize, reconfigure, maintain 3. Výsledek Pomalé služby, nízká efektivita, dostupnost Reduced competitiveness Co vidí obchodníci Supporting Infrastructure 3

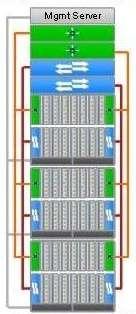

4 Motivace projektu California - UCS Dnešní Serverová Architektura 10 let stará PC architektura 90tých let Evoluce v minimalizaci, ne ve změně konceptu Hromadný management není Ethernet FC traffic Návrch Unified Computing Abstrakce serverů - stateless Podpora virtualizace v hardware Jeden škálovatelný systém Integrovaný management 1. 1/3 původní infrastruktury FCoE 4

5 Základní rozdíly architektury UCS Integrovaný výpočetní systém Compute Array Jednotná hromadná správa UCS Manager Otevřená pro integraci s účtováním, dohledem, operativou Škálovatelnost, stateless computing Vysoká kapacita paměťí pro virtualizaci a optimalizaci Konvergovaná redundatní fabrika 10G IEEE DCB/CEE a FCoE 5

6 Anatomie UCS Jeden kompaktní systém Výpočetní prostředky: standardní x86 Síť: Unified fabric Virtualizace: Řízení, škálování, výkon Datová úložiště: SAN, NAS, iscsi,... Jednotný management Zvýšená škálovatelnost, zachování jednoduchosti Dynamická správa zdrojů Integrační rozhraní pro řešení partnerů Energeticky efektivní Méně serverů, switchů, adaptérů, kabelů Menší nároky na napájení a chlazení 6

7 Maxima Unified Computing System Embedded Management (UCS Manager) Unified Fabric (FCoE) Expanded Memory Virtualized Adapters & VN-Link Stateless Servers & Service Profiles 7

8 Integrované vs. balíčkové řešení Primární funkce managementu Servers Storage Access Network Cisco Embedded S/W Jiný vendor Správa chassis HW/SW aktualizae, RBAC Firmware update MB, NIC, Switch LAN Multi-chassis LAN SAN Abstrakce serverů UCS Manager Onboard Administrator Systems Insight Manager Onboard Administrator Virtual Connect VC Enterprise Mgr Brocade FOS Insight Dynamics VSE 8

9 Tradiční proces zavedení nové aplikace Montáž do racku Prvotní nastavení Heslo, HA, IP pro ilo Komunikační Služby SNMP, CIM-XML, SSH, Telnet, SMASH CLP Primární Authentication Uživatelé Server, Storage and Network Nastavení Portů Serveru Nastavení Switche Konfigurace Uplinků Update Firmware Nastavení Call Home SAN Zonning LUN Masking Done Aplikace OPS NET SRV STO MGR 9

10 Jednotná hromadná správa UCS Manager Montáž do racku Prvotní nastavení Heslo, HA, IP pro ilo Komunikační Služby SNMP, CIM-XML, SSH, Telnet, SMASH CLP Primární Authentication Uživatelé Server, Storage and Network Nastavení Portů Serveru Nastavení Switche Konfigurace Uplinků Update Firmware Nastavení Call Home SAN Zonning LUN Masking Done Aplikace OPS NET SRV STO MGR 10

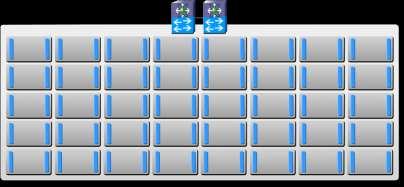

11 Jednoduchá integrace s nástroji třetích stran XML API Industry Standard API Integrace s existujícími nástroji na správu a diagnostiku Fabric Manager SMASH CLP SNMP IPMI Cisco CLI... 11

12 Stateless Computing 1. Abstrakce serveru od fyzického hardware Profil definuje identitu a funkci Bezproblémová mobilita serverů Přechod bez HW změn 2. Aplikace je dostupná v síti Aplikace definovaná v profilu Okamžitě k dispozici Server Name: LS-A UUID: 56 4d cd 3f 59 5b 61 MAC : 08:00:69:02:01:FC WWN: Boot Order: SAN, LAN Chassis-1/Blade-1 SAN LAN Web Servers Database Servers Virtual Servers Chassis-9/Blade-5 12

13 Servisní Profil virtuální identita serveru Identita serveru se dynamicky mění nebo přesouvá po celém compute poli podle aktuálních potřeb. Změna profilu vyžaduje restart aplikace/os. WebServer BackupServer ware DB 13

14 Škálovatelnost predikovatelné náklady SAN LAN System-wide configuration Set password for default admin account Provide system name Configure redundancy (optional) Provide virtual IP address Remote Config DHCP or Static IP on console New Devices (Chassis, Blades) Automatically discovered Validation Model and Revisions Connectivity and Configuration Acceptance by authorized Administrator Local Config Serial console 14

15 Bezpečné oddělení výpočetních prostředků Company Hierarchický mode podle organizace Pooly zdrojů podle oddělení (Server, MAC, WWN, UUID) Oddělení kontroly a správy podle oddělení, definice rolí na jednotlivé oddělení Logické zdroje alokované podle politik Osobní Finance MAC Finance MAC Finance MAC Finance Blades Finance Blades Finance Blades Finance HR WWN HR WWN HR WWN HR Blades HR Blades HR Blades Network Management Policies Policies 15

16 Maximalizace DIMMs na Intel Architektuře 1 2 Memory Capacity Capacity Speed Physical Logical DIMM 144GB 800Mhz 18x 8GB 96GB 1066Mhz 12x 8GB 192GB 1066Mhz 12x 16GB* 384GB 1066Mhz 12x 32GB* Physical DIMM 32x 4GB & 16x 2GB 48x 2GB 48x 4GB 48x 8GB 16

17 Možnosti virtualizace v UCS Softwarový VN-link Hardwarový VN- Link HW VN-Link & Hyperv. Bypass 17

18 Palo Adapter Palo (Virtualized Adapter) Adaptér pro Unified Fabric FC & Ethernet Eth FC FC Eth Až 128 virtuálních adaptérů na jednom fyzickém Libovolná kombinace Dynamické změny vnics Integrace s ware Integrovaný Distribuovaný switch ware hypervisor bypass vnics exposed as switch ports on DVS Reduced CPU cycles Palo Distributed Virtual Switch (Pass Through Mode) -level network visibility veth/npv vnic/vhba 18

19 UCS DVS Port-profily definované v UCS Manageru vidí vcenterum Server Server #1 #2 #3 #4 #5 #6 #7 #8 UCS DVS (PTS) W ESX W ESX UCS Port Profiles Defined in UCS WEB Apps HR vcenter UCS exports Port Profiles to VC DB Compliance 19

20 UCS DVS Integrovaná mobilita v ware vmotion #1 #2 Server #3 #4 #1 #5 Server #2 #3 #6 #7 #4 #8 W ESX UCS DVS (PTS) W ESX UCS VN-Link Property Mobility otion for the network Ensures security Maintains connection state vcenter 20

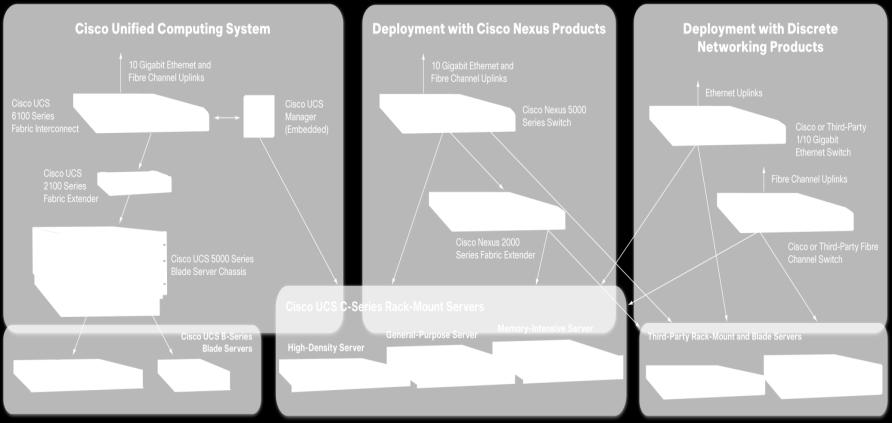

21 Integrovaný management 1. UCS Manager kontroluje B-Series a C-Series hromadne 2. Migrace profilů z bladů n rack servery 21

22 Lokální zpráva rackových serverů 22

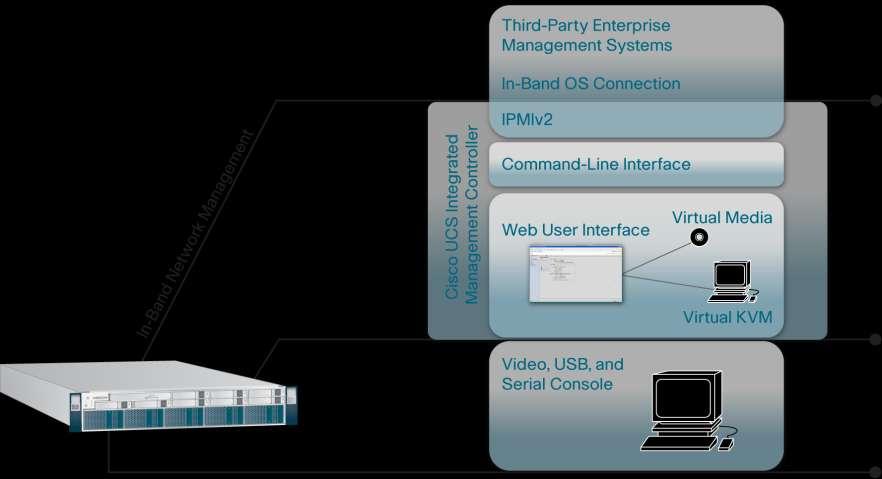

23 Cisco Integrated Management Controller (CIMC) Zapnout vypnout na dálku Vydálená klávesnice, Video a myš pomocí K Serial over LAN GUI a CLI Specify Boot Order 23

24 Výkon aplikací je průlomový Application Oracle Java Apps ware Database Outlook Breakthroughs Best-in Class Single Node Result 80% Less Infrastructure #1 Performance/Capacity 76% Better Consolidation 65% Better Client Performance #1 Two-Socket Record mark* tiles #1 Two-Socket Single-node Record SPECjAppServer*2004 5,185 JOPS@standard #1 Two-Socket Record SPECompM*base ,314 base score** #1 Two-Socket Record SPECompL*base ,603 base score** #1 Four-Socket x86 Record SPECfp*_rate_base base score #1 Four-Socket x86 Record SPECint*_rate_base base score #1 Four-Socket x86 Record SPECjbb*2005 2,021, ,345 BOPS/J #1 Four-Socket Record SPECompM* ,077 peak score** 24

25 Zláté umístění z world Na UCS byli instalované všechny laby v průběhu konference Racků, 4096 Corů, 24TB RAM CPU Intel Xeon /Blade, 10/Core
