1 Data v NetBezpečí Symantec NetBackup Appliance Pavel Müller, Symantec ČR & SR Senior Presales Consultant Data v NetBezpečí Symantec NetBackup Appliance 1

2 Agenda Co je NetBackup Appliance? Proč další appliance? Specifikace produktu HW/SW WAN optimalizace Auto Image Replication Správa a monitoring Ukázka návrhu DR řešení Data v NetBezpečí Symantec NetBackup Appliance 2

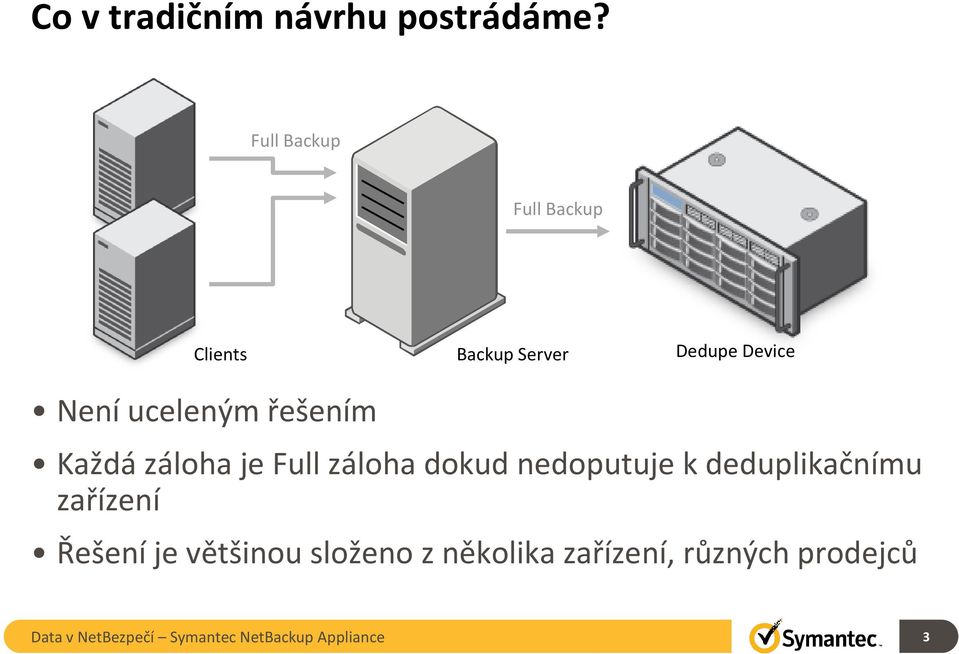

3 Co v tradičním návrhu postrádáme? Full Backup Full Backup Clients Backup Server Dedupe Device Není uceleným řešením Každá záloha je Full záloha dokud nedoputuje k deduplikačnímu zařízení Řešení je většinou složeno z několika zařízení, různých prodejců Data v NetBezpečí Symantec NetBackup Appliance 3

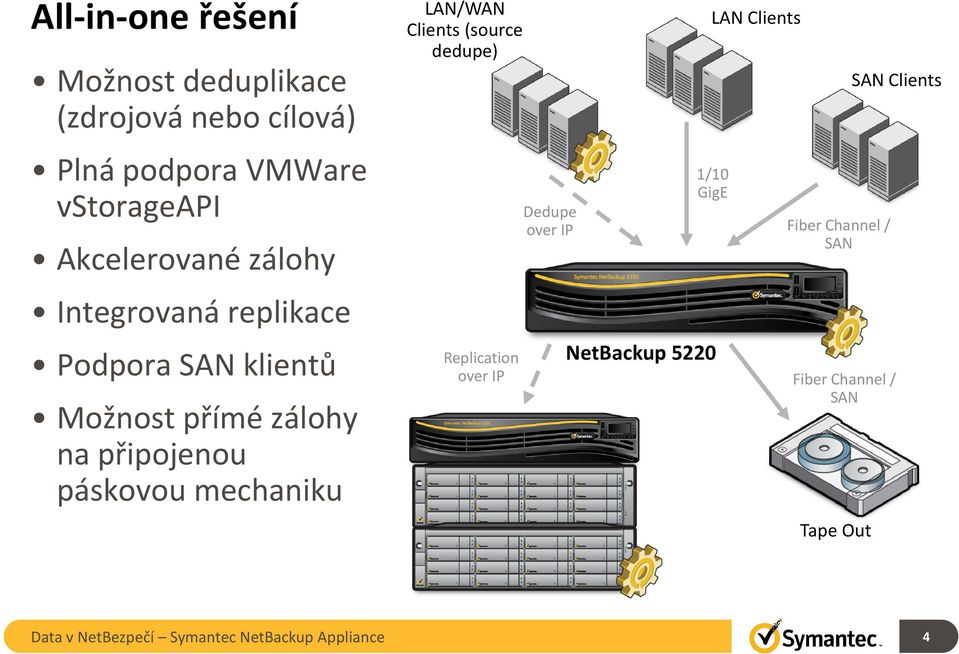

4 All-in-one řešení Možnost deduplikace (zdrojová nebo cílová) Plná podpora VMWare vstorageapi Akcelerované zálohy Integrovaná replikace Podpora SAN klientů Možnost přímé zálohy na připojenou páskovou mechaniku LAN/WAN Clients (source dedupe) Replication over IP Dedupe over IP LAN Clients 1/10 GigE NetBackup 5220 Fiber Channel / SAN Fiber Channel / SAN Tape Out SAN Clients Data v NetBezpečí Symantec NetBackup Appliance 4

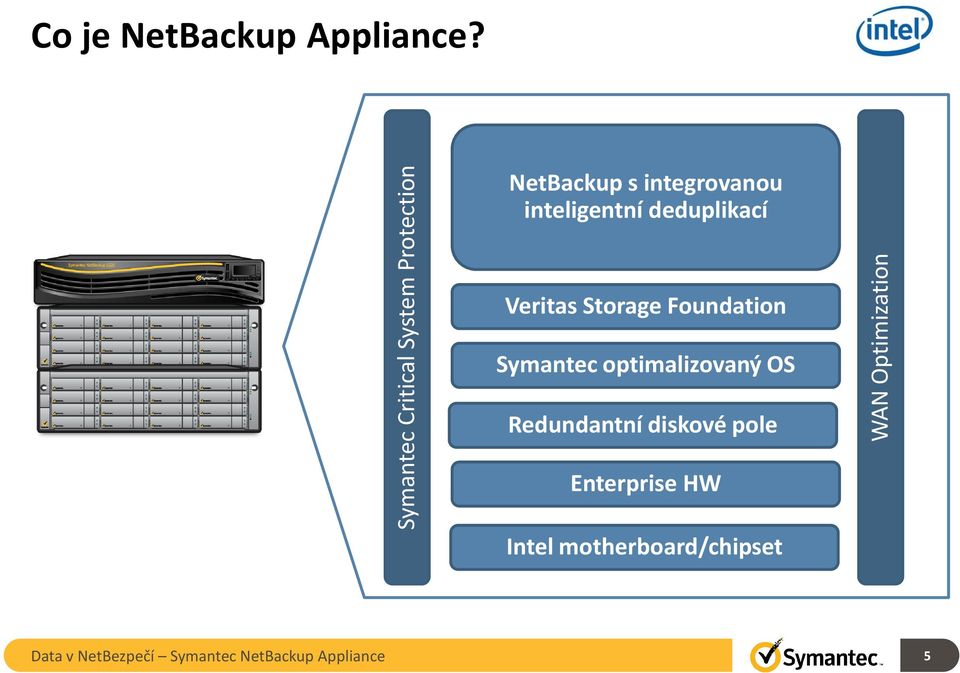

5 Symantec Critical System Protection WAN Optimization Co je NetBackup Appliance? NetBackup s integrovanou inteligentní deduplikací Veritas Storage Foundation Symantec optimalizovaný OS Redundantní diskové pole Enterprise HW Intel motherboard/chipset Data v NetBezpečí Symantec NetBackup Appliance 5

6 Proč NetBackup Appliance? Komplexní Snadné Flexibilní Spolehlivý Komplexní zálohovací řešení s end-to-end deuplikací a škálovatelností od 4 TB do 72 TB Možnost enkrypce záloh (online nebo offline) Symantec V-Ray technologie umožňující přímý přístup do virtuálních prostředí Symantec poskytuje jak softwarovou tak HW podporu (single vendor support and services) Předinstalovaný SW snadná implementace Použitelné řešení jak pro primární tak záložní centrum DR řešení: replikace, Cloud nebo ukládání na pásky Fiber Channel a Ethernet konektivita Dedupe na zdroji nebo cíli Enterprise hardware Diskové řešení v RAID 6 Hardwarový monitoring s možností call home Redundantní větráky, zdroje DR ready Auto Image Replication OST Cloud Gateway Data v NetBezpečí Symantec NetBackup Appliance 6

7 NetBackup 5220 Velikost: 2U Storage Shelf Velikost: 3U Zadní pohled Data v NetBezpečí Symantec NetBackup Appliance 7

8 NetBackup Appliance specifikace Version 5220 Rozměr CPU Memory Diskové kapacity Správa disků I/O porty 2U pro hlavu, 3U pro storage expansion Dual Intel E5620 CPUs 48 GB pro 4 TB verzi 96 GB pro 24 TB verzi a 36 TB verzi Hlava: 2 1 TB SATA pro OS 8 1 TB SAS pro data Exp. Box: 16 2 TB SAS pro data 16 3 TB SAS pro data LSI 9280-e RAID kontrolér 6 1 Gb Ethernet, do 2 10 Gb Ethernet, do 6 8 Gb FC (Qlogic 2562) Disk (TB) Raw kapacita (TB) Formátovaná kapacita (TB) TB TB 36 Data v NetBezpečí Symantec NetBackup Appliance 8

9 Appliance 5220 karty Model On-board 1. slot 2. slot 3. slot 4. slot 5. slot 5220-A 2 1 GB E, IPMI, Console 5220-B 2 1 GB E, IPMI, Console 5220-C 2 1 GB E, IPMI, Console 5220-D 2 1 GB E, IPMI, Console 5220-E 2 1 GB E, IPMI, Console 4 1 GB E Empty Empty Empty Empty 4 1 GB E Empty 2 8 G FC Empty RAID Ctrl (Optional) 4 1 GB E 2 10 GB E 2 8 G FC Empty RAID Ctrl (Optional) 4 1 GB E 2 8 G FC 2 8 G FC 2 8 G FC RAID Ctrl (Optional 2 10 GB E 2 8 G FC 2 8 G FC 2 8 G FC RAID Ctrl (Optional Data v NetBezpečí Symantec NetBackup Appliance 9

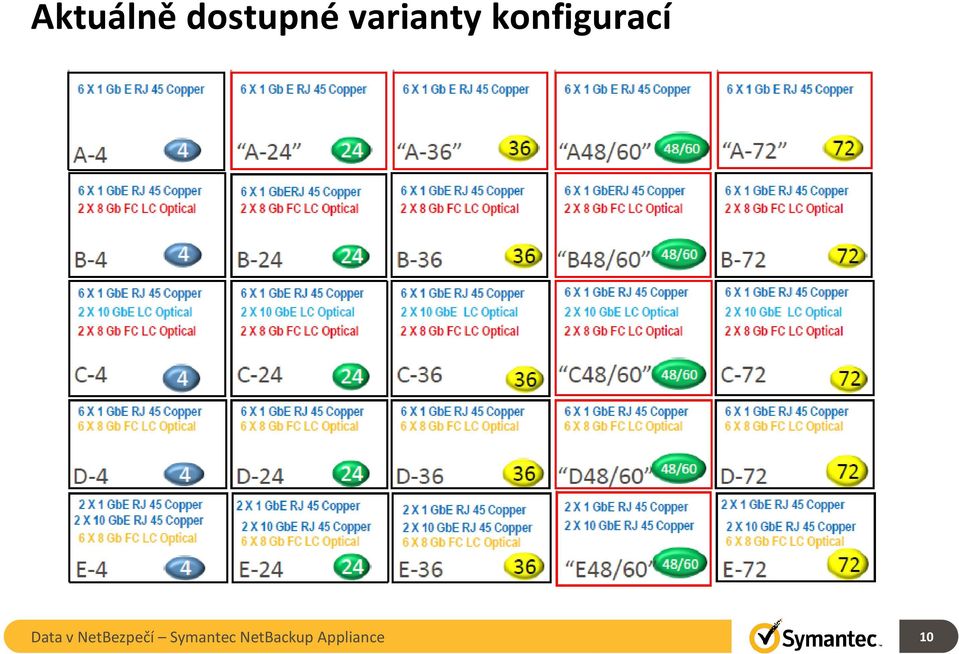

10 Aktuálně dostupné varianty konfigurací Data v NetBezpečí Symantec NetBackup Appliance 10

11 NetBackup 5220 SW specifikace Symantec Appliance OS (postaveno na SUSE 10 SP4 Linux) NetBackup N Symantec Web Console Veritas Storage Foundation 5.0 (storage management) CLISH (command line interface) LSI MegaRAID Storage Manager LSI MegaRAID CLI SMART disk monitoring tools Data v NetBezpečí Symantec NetBackup Appliance 11

12 WAN optimalizace Optimalizuje odchozí síťová data Rychlá replikace do záložní lokality Rychlá záloha do prostředí cloudu Minimální overhead Ukázka: Replikace jedné 1 GB image z Minnesoty do Kalifornie. Výsledky: Test S WAN optimalizací Bez optimalizace Mb/sec 24.3 Mb/sec Mb/sec 23.9 Mb/sec Mb/sec 25.3 Mb/sec Mb/sec 19.7 Mb/sec Mb/sec 25.9 Mb/sec Data v NetBezpečí Symantec NetBackup Appliance 12

13 Auto Image Replication (A.I.R) NBU klient NBU Master domain A NBU Master domain B Záloha Import Image Obnova NBU klient Duplikace Image Image Zdrojová doména Cílová doména Image Data v NetBezpečí Symantec NetBackup Appliance 13

14 A.I.R. možné konfigurace 1. Uni-direction 2. Bi-direction 3. Many to one 4. Cascaded 5. One to many Data v NetBezpečí Symantec NetBackup Appliance 14

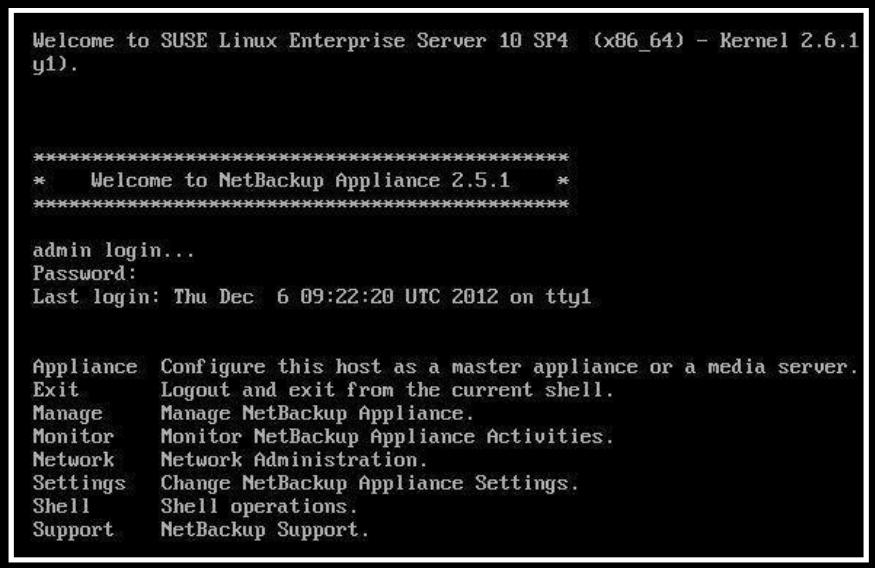

15 Správa a monitoring Webové a nebo CLI rozhraní (CLISH) Data v NetBezpečí Symantec NetBackup Appliance 15

16 Hardware Monitoring SNMP notification CallHome IPMI (The Intelligent Platform Management Interface) Nezávislé rozhraní na operačním systému Můžeme se připojit k systému nezávisle na jeho stavu (up/down) Poskytuje webové nebo CLI rozhraní (ipmitool) LAN Remote terminál Data v NetBezpečí Symantec NetBackup Appliance 16

17 Ukázka návrhu DR řešení Dedupe klienti Zdrojová duplikace Optimalizovaná WAN deduplikace Data na páskovou knihovnu Virtuální servery Non-dedup klienti Cílová duplikace Data na páskovou knihovnu Data na páskovou knihovnu Data v NetBezpečí Symantec NetBackup Appliance 17

18 Děkuji za pozornost! Pavel Müller, Copyright 2010 Symantec Corporation. All rights reserved. Symantec and the Symantec Logo are trademarks or registered trademarks of Symantec Corporation or its affiliates in the U.S. and other countries. Other names may be trademarks of their respective owners. This document is provided for informational purposes only and is not intended as advertising. All warranties relating to the information in this document, either express or implied, are disclaimed to the maximum extent allowed by law. The information in this document is subject to change without notice. Data v NetBezpečí Symantec NetBackup Appliance 18
