1 Ondřej Lorenc System x a virtualizace ondrej_lorenc@cz.ibm.com 1

2 2

3 Virtualization on System x and BladeCenter IBM System x and IBM BladeCenter servers are designed for virtualization, leveraging the 40-year history of world-class innovation in IBM mainframes System z Power Systems System x BladeCenter IBM System Storage Virtualize on System x and BladeCenter for a flexible, resilient, manageable data center that ultimately reduces costs for hardware, deployment, management and on-going operations costs. Combine server virtualization with energy-efficient System x and BladeCenter increase performance and utilization while significantly decreasing data center power consumption. Shield your IT with multiple levels of protection built into the server design. With IBM System x, BladeCenter and VMware you do not have to take that risk. Active Memory, redundant I/O, and automatic failover are just a few of the features you can rely on. Implement I/O virtualization. BladeCenter Open Fabric Manager virtualizes your storage area network and local area network connections so that server deployment and redeployment time can be significantly reduced. 3

4 System x Portfolio Covering the Spectrum of All IT Needs Massive scale out of 100 s or 1000 s of parallel processing nodes in Web 2.0 Data Centers, Clusters, and Large Grids Enterprise ex5 (High-end) Transition virtualization and enterprise workloads (SAP, Oracle, SQL, etc ) requiring high availability and large memory footprints to High-end System x. idataplex Server Consolidation, Virtualization, Enterprise Workloads (SQL, SAP, Oracle) Web 2.0, HPC, Grid Scale Up Infrastructure Simplification, Application Serving, Energy Efficiency Increased density, energy efficiency and simpler management BladeCenter Scale Out System x Rack and Tower Single Applications Traditional tower & rack servers IBM Corporation 4

5 x86 Virtualization Market x86 Server Virtualization - Competitive Landscape

6 Výběr nejvhodnějšího HW pro virtualizaci Výběr procesoru Počet jader 4 cores, 6 cores, 8 cores, 10 cores, 12 cores Pozor na licencování Hypervizoru!! Maximální počet socketů v serveru 1, 2, 4, 4+ Scale UP vs. Scale OUT Volba procesoru není pro virtualizaci až tolik zásadní 6

7 Výběr nejvhodnějšího HW pro virtualizaci Operační paměť Pro virtualizaci klíčový parametr Co největší rozšiřitelnost bez ztráty výkonu 4, 8, 16, 32GB moduly, MAX5 expanze Interní kapacita Diskless servery Boot hypervizoru z Flash nebo SAN Image virtuálních serverů na sdíleném uložišti 7

8 Výběr nejvhodnějšího HW pro virtualizaci I/O rozhraní Optimálně aspoň 4x 1Gb ethernet 10Gb ethernet / Virtual NIC Virtual Fabric HBA pro připojení storage Fiber Channel, SAS, iscsi, FCoE Další featury Redundance napájení, chlazení Karta pro vzdálenou správu Rozšířený support 8

9 Výběr nejvhodnějšího HW pro virtualizaci Sdílená storage Entry level High End Potřebný výkon, rozšiřitelnost Rozhraní FC, SAS, iscsi Využití Storage Tiering Rychlá kapacita pro image virtuální serverů a produkční data Pomalá kapacita pro souborová data a back up 9

10 Virtualizace pro malou / střední společnost Většinou do desítky virtuální strojů Sizing tak aby výpadek fyzického HW neohrozil chod celého řešení Typicky 2x Server, Storage a infrastruktura LAN a SAN 3 možnosti řešení Standalone rack servery - x3650m3 Blade Center S EXA5 - x3690x5 10

11 Virtualizace pro malou / střední společnost Návrh konfigurace 2x procesor 6 core 48GB RAM Diskless flash disk pro boot hypervizoru 4x 1Gb Ethernet port Redundantní připojení ke storage Plně redundantní řešení Vzdálená správa Storage 6x 300GB 15k SAS HDD, RAID 10 6x 1TB 7,2k NL SAS HDD, RAID 5 11

12 Virtualizace pro malou / střední společnost Standalone rack servery x3650m3 12

13 Virtualizace pro malou / střední společnost Blade Center S Cena o 20% nižší 13

14 Virtualizace pro malou / střední společnost EXA5 Servery x3690x5 Cena o 15k vyšší 14

15 Virtualizace pro malou / střední společnost rekapitulace Cena za řešení Standalone rack servery Kč Blade Center S Kč EXA5 Servery Kč Srovnatelné konfigurace Nezahrnuje cenu za licence Hypervizoru 15

16 Virtualizace pro malou / střední společnost rekapitulace Standalone rack servery Výhody Standardní řešení Zákazník předpokládá nejnižší ceny Nevýhody Dokáže dodat každý Malá rozšiřitelnost serveru Složitá infrastruktura Scale out - nutnost pořizování dalších licencí 16

17 Virtualizace pro malou / střední společnost rekapitulace Blade Center S Výhody Nejnižší cena!! All-in-one box řešení Nejsnadnější správa Energeticky nejúspornější Jednoduchá infrastruktura Technologická návaznost Nevýhody Malá rozšiřitelnost storage Malá rozšiřitelnost serveru Scale out - nutnost pořizování dalších licencí 17

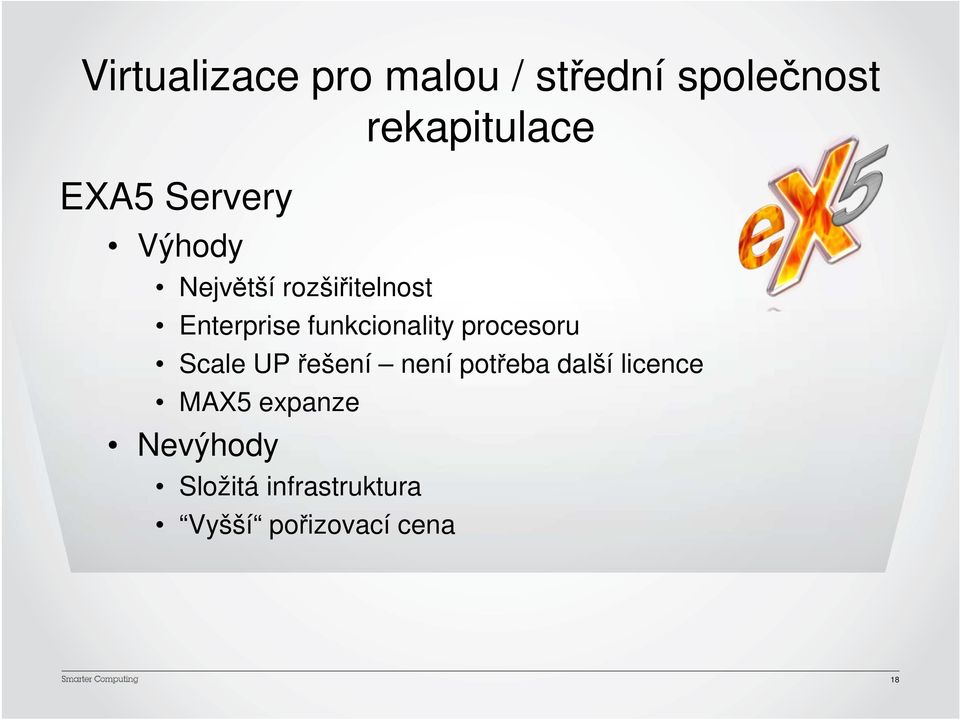

18 Virtualizace pro malou / střední společnost rekapitulace EXA5 Servery Výhody Největší rozšiřitelnost Enterprise funkcionality procesoru Scale UP řešení není potřeba další licence MAX5 expanze Nevýhody Složitá infrastruktura Vyšší pořizovací cena 18

19 Virtualizace / konsolidace větší řešení Typicky virtualizační cluster 2+ serverů, sdílená storage, LAN a SAN Infrastruktura Výkon procesoru minoritní parametr Klíčová velikost operační paměti I/O konektivita Většinou vyšší licence VMware Blade vs EXA5 vs Standalone 19

20 Virtualizace / konsolidace větší řešení Blade Center IBM Blade Center H zjednodušení infrastruktury jednotný management nižší spotřeba nižší pořizovací cena HW max. 2 procesorů/socketů max. 6 jader na procesor 6 resp. 9 DIMM modulů na procesor vyšší spolehlivost? => více serverů vyšší výpočetní hustota HX5 blade s ex5 technologií až 4 socket, 10 core 20

21 Virtualizace / konsolidace větší řešení x3690x5, x3850x5 strategie rackových serverů RAS pro zvýšení spolehlivosti /technologie z mainframu/ nižší TCO max. 8 procesorů/socketů max. 10 jader na procesor 16 DIMM modulů na procesor 32 DIMM/procesor s MAX5! větší flexibilita I/O karet EXA5 Servery 21

22 Virtualizace / konsolidace větší řešení Návrh konfigurace Cluster serverů s celkovou kapacitou RAM 512GB RAM Diskless flash disk pro boot hypervizoru 6x 1Gb Ethernet port Redundantní připojení ke storage Plně redundantní řešení Vzdálená správa 22

23 Virtualizace / konsolidace větší řešení Standalone servery x3650m3 23

24 Virtualizace / konsolidace větší řešení EXA5 servery x3690x5 Cena o 35% nižší Rozšiřitelnost!! RAS Featury mainframe inspired technology 24

25 Virtualizace / konsolidace větší řešení Rekapitulace Cena za řešení Standalone rack servery Kč EXA5 Servery Kč Srovnatelná konfigurace 512GB RAM Včetně licence Hypervizoru (VMware) 25

26 Virtualizace / konsolidace větší řešení Rekapitulace EXA5 Servery Nižsí pořizovací náklady HW Méně fyzických serverů Méně U v racku Nižší nároky na management Energetická úspornost Méně potřebných licencí Rozšiřitelnost MAX5 Ojedinělá technologie na trhu Celkově nižší TCO 26

27 Porovnání s konkurencí 27

28 Porovnání s konkurencí 28

29 Q & A 29

30 ibm.com/smartercomputing 30
