Provedení poèátkù: - A standard, nula je cca 10 cm od oèka, (vhodný pro strojírenství a stavebnictví)

Transkript

1 MÌØICÍ PÁSM Použití: ve strojírenství v oblasti velkých rozmìrù pro pøesné mìøení a ve stavebnictví. Oblast použití IT 10 - IT 16. Přesnosti: Pásma jsou dodávána v I. a II. tøídì pøesnosti dle pøedpisu EG (EG = směrnice Rady 78/629/EHS, převzato do vyhlášky MPO č. 339/2000 Sb.). Standardem je tø. pøesnosti II. Vztahy pro mezní chyby: I. tø.pø. = + (0,1 + 0,1L) II.tø.pø. = + (0,3 + 0,2L) kde L je délka v (m) y pouzder a držáků Provedení poèátkù: - standard, nula je cca 10 od oèka, (vhodný pro strojírenství a stavebnictví) P pouzdro ocelové, povlakované PVC - B mìøení od èepu oèka,(málo použivaný poèátek,nevhodný pro strojírenství) SR rám z lehkého kovu s masivním plastovým držákem - C mìøení od okraje oèka,(použití ve stavebnictví a lesnictví, tzv. mìøení od høebíku) - D mìøení od èepu oèka,èep osazen trnem pro zapíchnutí,(použití stavebnitví, lesní prùmysl, stolaøství) V rám z lehkého kovu s masivním plastovým držákem šířka pásku 16 šířka pásku 13 - H mìøení od okraje oèka osazeného trnem,(použití ve stavebnictví, lesním a døevaøském prùmyslu) R plastový rám pro sklolaminátová pásma Souèinitel délkové roztažnosti mìøicích pásem α pásma ocelová α = 11,5x10-6 C -1 pásma z nerez-oceli α = 10,2x10-6 C -1 pásma invarová α = 1,09x10-6 C -1 sklolaminát α = 6x10-6 C -1 RS plastový rám s rychlonavíjecím mechanismem Kalibrace pásem kreditovaná kalibrační laboratoř č firmy Unimetra spol. s.r.o. na požádání provede prvotní kalibraci měřicích pásem. Na prvotní kalibrace zakoupených měřidel je poskytována sleva 10%. 1/4

2 pásku - ocelový, bílý lak, šířka 13 Provedení: Má protikorozní ochranu vrstvou fosfátování na ocelovém pásku před lakováním. Černé dílky, černé číslice, červené číslice m, opakováno před každým decimetrem, na bílém lakovaném ocelovém pásku. Dílky a číslice jsou chráněny transparentním lihovým lakem. Duoflex (318W): Průběžné milimetrové dělení na horní i dolní hraně pásku, každý metr s číslováním Přesnost - II. tř. př. dle EG II.tø.pø. = + (0,3 + 0,2L) kde L je délka v (m) "P" - Pouzdro ocelové povlakované PVC SR rám z lehkého kovu s masivním plastovým držadlem Pouzdro P 308WP 318WP Duoflex 309WP feet, inches, 1/16 inch 306WP Délky m ft Rám SR 414W-SR 318W-SR Duoflex 415W-SR feet, inches, 1/16 inch 412W-SR Délky m ft Rám RS RS plastový rám s rychlonavíjecím mechanismem 414W-RS 412W-RS Délky m Přesnost - I. tř. př. dle EG I. tø.pø. = + (0,1 + 0,1L) kde L je délka v (m) Pouzdro P 308WP-I Délky m Rám SR 414W-SR-I Délky m 1/5

3 pásku - ocelový, povlakovaný PVC - Metri-Polysan, šířka 13 Provedení: Obzvlášť odolné proti korozi, žlutý podklad, černé dílky, černé - červené číslice, následně potaženo transparentním polyamidovým povlakem. Vysoká čitelnost. Vysoce odolné proti otěru. Duoflex (418-V): Průběžné milimetrové dělení na horní i dolní hraně pásku, každý metr s číslováním Přesnost - II. tř. př. dle EG Rám V II.tø.pø. = + (0,3 + 0,2L) kde L je délka v (m) 404-V 418-V Duoflex 402-V Délky m V rám z lehkého kovu s masivním držákem RS plastový rám s rychlonavíjecím mechanismem pásku - nerezový, stupnice leptaná, šířka 13 Provedení: Hluboké leptání, světlé dílky a číslice na tmavém leptaném podkladu. Rám RS 404-RS 402-RS Délky m Přesnost - II. tř. př. dle EG II.tø.pø. = + (0,3 + 0,2L) kde L je délka v (m) "P" - Pouzdro ocelové povlakované PVC Pouzdro P pásek stupnice 358P nerez Délky m SR rám z lehkého kovu s masivním plastovým držadlem RS plastový rám s rychlonavíjecím mechanismem Rám SR pásek stupnice 464SR nerez Délky m Rám RS pásek stupnice 464RS nerez Délky m Přesnost - I. tř. př. dle EG I. tø.pø. = + (0,1 + 0,1L) kde L je délka v (m) Na poptávku leptaná stupnice v a inch. 1/6 pásek stupnice 464SR-I nerez Délky m

4 pásku nerez, s ochranným lakem, šířka 13 SR rám z lehkého kovu s masivním plastovým držadlem Provedení: nerezový pásek se speciálním ochranným lakem, černé dílky, černéčervené číslice na světle-šedém podkladu 474-SR 472-SR Délky: 10, 15, 20, 25, 30, 50, 100 pásku - sklolaminát, šířka 16 Provedení: Paralelně uspořádaná skelná vlákna uložená v umělé hmotě. Dílky černé, číslice černé - červené, Pásek na začátku zesílený. pásek vysoce odolný povětrnostním vlivům dobrá čitelnost žádné prodloužení při měření (při normálním tahu 20 N) odolnost proti nízkým teplotám do cca -40 C Přesnost - II. tř. př. dle EG II.tø.pø. = + (0,3 + 0,2L) kde L je délka v (m) P pouzdro ocelové, povlakované PVC 272P 271P 273P 273IP feet, inches, 1/8 inch Délky m ft "R" - plastový rám y pásků na poptávku ocelový pásek šířka 10 sklolaminátový pásek šířka 13 ocelový pásek žlutý lak pásek sklolaminátový textilní 272R 274R 275R 275iR feet, inches, 1/8 inch Délky m ft Další typy měřicích pásem měřicí pásma pro ropný průmysl (s olovnicí) - samostatný prospekt na vyžádání 1/7

5 Měřicí pásma SUPERLONG Rám: typ F stabilní nerezový křížový rám, s rukojetí tvaru D a ocelovým hrotem k zapíchnutí do země při odvíjení a navíjení pásku: ocelový, bílý lak, šířka 13 dělení, černé dílky a číslice, červené čísla značící metry, typ délka 414W-F 150m 200m 300m 414 W-F pásku: ocelový, nerez, šířka 13 leptaná stupnice, světlé dělení na tmavém podkladu typ délka 414-F 150m 200m 300m F typ F Speciální měřicí pásma se šířkou pásku 6,5 Rám: typ F stabilní nerezový křížový rám, s rukojetí tvaru D a ocelovým hrotem k zapíchnutí do země při odvíjení a navíjení typ K typ K stabilní nerezový křížový rám, s dřevěnou rukojetí a dlouhou sklopnou navíjecí klikou pásku: uhlíková ocel, šířka 6,5, tloušťka 0,5 leptaná stupnice, světlé dělení na tmavém podkladu typ typ rámu délka 594F F 30m 50m 60m 100m 594K K 30m 50m 60m 100m 594-F pásku: ocelový, povlakovaný PVC Metri-Polysan, šířka 6,5 dělení, černé dílky a číslice, červené čísla značící metry 594 P-K typ typ rámu délka 594P-F F 30m 50m 60m 100m 594P-K K 30m 50m 60m 100m 1/8

6 Mìøicí pásma pro mìøení prùmìrù pásku - sklolaminát Použití: pro mìøení délek i prùmìrù, napø. kmenù stromù v lesním prùmyslu P pouzdro ocelové, povlakované PVC Provedení stupnice: - strana pro měření délky, dělení v, dm a m číslovány - strana pro měření průměrů, dělení v, číslovány - volitelné značení - zleva doprava nebo zprava doleva - na poptávku provedení v inch a feet Počátek pásma: - provedení nula cca 10 od očka - volitelný typ očka: 1. očko hladké, 2. očko osazené trnem, 3. zapichovací hák Délka Provedení Šíøka 283 D/ 5 5 m sklolaminát D/8 8 m sklolaminát D/10 10 m sklolaminát 16 pásku - ocelový Použití: pro mìøení délek i prùmìrù Provedení stupnice: - pøední strana pro mìøení délky, dělení v,, dm a m číslovány - strana pro mìøení prùmìrù v a - volitelné značení - zleva doprava nebo zprava doleva - na poptávku provedení v inch a feet Počátek pásma: - provedení nula cca 10 od očka - volitelný typ očka: 1. očko hladké, 2. očko osazené trnem, 3. zapichovací hák Délka Provedení pásku Šíøka pásku 349 D/ 5 5 m 349 D/8 8 m ocel, bílý lak D/10 10 m 385 D/ 5 5 m 385 D/8 8 m ocel, polymidový povlak D/10 10 m 345 D/ 5 5 m 345 D/8 8 m uhlíková, leptaná ocel D/10 10 m 395 D/ 5 5 m 395 D/8 8 m leptaná nerez ocel D/10 10 m 1/9

7 Mìøicí pásma pro mìøení výšky hladin Použití: pro měření stavu vody ve studních 468 G Provedení: - pásek nerez ocel - poèátek opatøen karabinou pro zavìšení píšalky - rám SR - dìlení, jednostranné, silnì leptané - svìtlé dìlení na tmavém podkladu Provedení pásku Dìlení Rám 468 G nerez ocel SR Délka 20m 30m 50m 100m Píšalka - píšalka vydává pøi ponoøení do vody zvukový signál - drážky v píšale umožòují zjištìní hloubky jejího ponoøení Prùmìr () Hloubka (m) provedení s píšťalkou 26 - elektronická Provedení: - pásek z plastu zesílený 2 ocelovými dráty - dìlení - ocelová olovnice s elektrodou, 15-4 baterie 1,5 V - do 30 m v plastovém pouzdøe, od 50 m v masivním stojanu - signalizace svìtelná nebo zvuková nebo obojí Délka 20m 30m 50m 75m 100m 150m 200m 300m 500m 26 - elektronické 1/10 KLIBRCE (na požádání) Mìøidla jsou po kalibraci opatøena kalibraèní znaèkou a je k nim pøiložen kalibraèní list, ve kterém jsou uvedeny korekce na jednotlivých kalibrovaných úsecích. Na požádání zasíláme osvìdèení o akreditaci pøíp. schéma návaznosti pro kalibrovaná mìøidla a kopie ovìøovacích listù hlavních etalonù organizace.

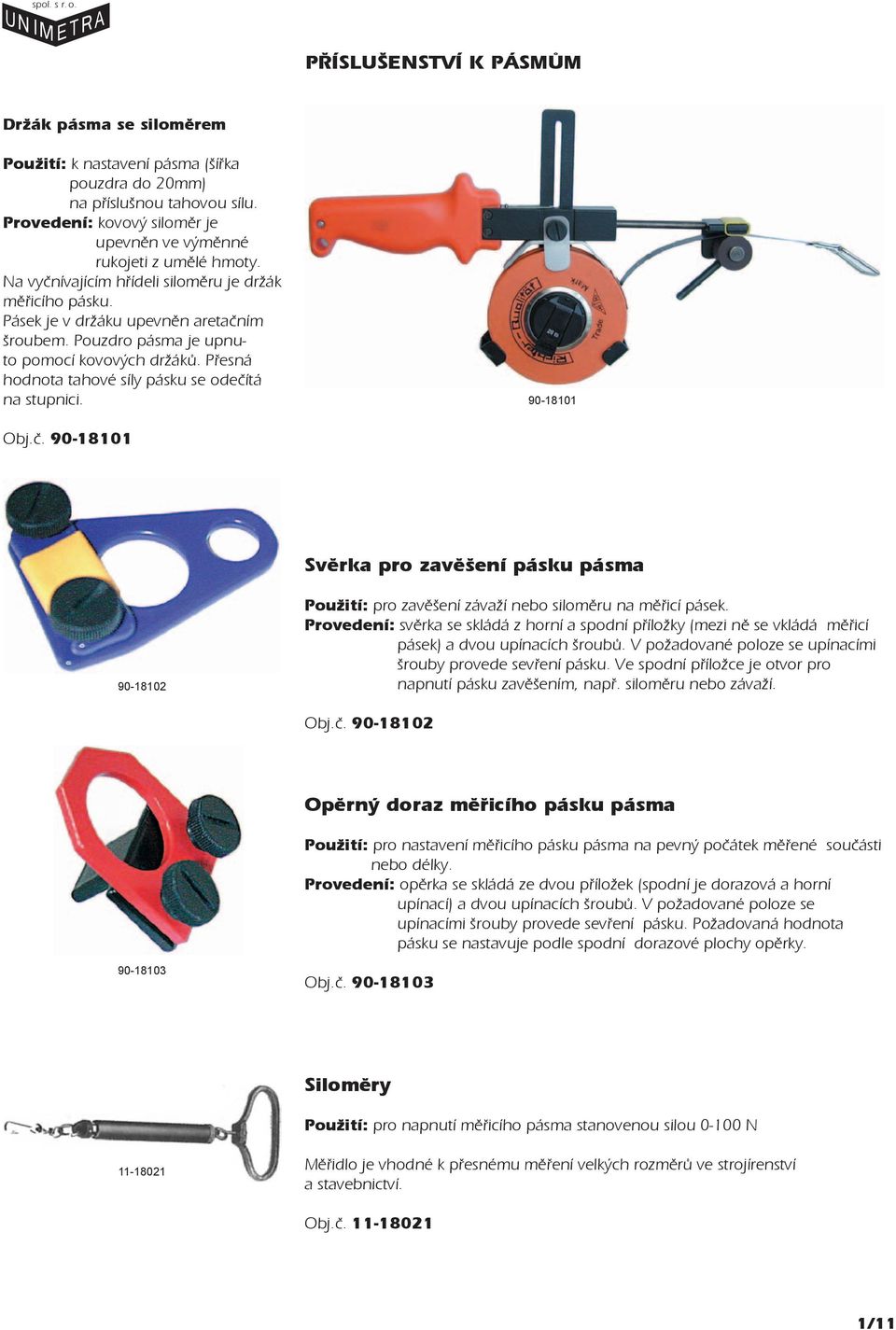

8 Pøíslušenství k pásmùm Držák pásma se silomìrem Použití: k nastavení pásma (šíøka pouzdra do 20) na pøíslušnou tahovou sílu. Provedení: kovový silomìr je upevnìn ve výmìnné rukojeti z umìlé hmoty. Na vyènívajícím høídeli silomìru je držák mìøicího pásku. Pásek je v držáku upevnìn aretaèním šroubem. Pouzdro pásma je upnuto pomocí kovových držákù. Pøesná hodnota tahové síly pásku se odeèítá na stupnici Obj.è Svìrka pro zavìšení pásku pásma Použití: pro zavìšení závaží nebo silomìru na mìøicí pásek. Provedení: svìrka se skládá z horní a spodní pøíložky (mezi nì se vkládá mìøicí pásek) a dvou upínacích šroubù. V požadované poloze se upínacími šrouby provede sevøení pásku. Ve spodní pøíložce je otvor pro napnutí pásku zavìšením, napø. silomìru nebo závaží. Obj.è Opìrný doraz mìøicího pásku pásma Použití: pro nastavení mìøicího pásku pásma na pevný poèátek mìøené souèásti nebo délky. Provedení: opìrka se skládá ze dvou pøíložek (spodní je dorazová a horní upínací) a dvou upínacích šroubù. V požadované poloze se upínacími šrouby provede sevøení pásku. Požadovaná hodnota pásku se nastavuje podle spodní dorazové plochy opìrky Obj.è Silomìry Použití: pro napnutí mìøicího pásma stanovenou silou N Mìøidlo je vhodné k pøesnému mìøení velkých rozmìrù ve strojírenství a stavebnictví. Obj.è /11

9 Délková měřidla používaná při obchodním styku stanovená měřidla Podle zákona č. 505/1990 Sb o metrologii, ve znění zákona č. 119/200Sb., se v závazkových vztazích (např. při prodeji, při poskytování služeb nebo při určení výše náhrady škody) smí používat pouze tzv. stanovená měřidla. Tyto stanovuje Ministerstvo průmyslu a obchodu k povinnému ověření vyhláškou č. 345/2002. Délková měřidla na metrové zboží - cejchované dřevěné metry Ověření stanoveného měřidla se potvrdí opatřením měřidla úřední značkou -symbol dvouocasého lva doplněného písmeny CM, K nebo CZK (v případě dřevěných metrů je způsob vyznačení úřední značky vyražením). U stanovených měřidel, která podléhají následnému ověřování, je úřední značka doplněna posledním dvojčíslím roku provedeného ověření. Doba platnosti ověření dřevěných metrů je 2 roky a počítá se od začátku kalendářního roku následujícího po roce, v němž bylo ověření provedeno (např. měřidlo s vyznačeným rokem 08 má platnost ověření do ). Dřevěný metr plochý - délka 1m - průřez: 35x8 - obj. číslo: Dřevěný metr hranatý - délka 1m - průřez: 22x15 - obj. číslo: Měřická pásma Prvotní ověření dovážených stanovených měřidel zajišťuje jejich uživatel, pokud pokud již nebylo zajištěno dovozcem nebo zahraničním výrobcem, nebo pokud nejde o druh měřidel, která jsou na trh uváděna cestou posuzování shody. Pokud měřidlo bylo vyrobeno a uvedeno do oběhu v některém z členských států EU (nebo EHP, nebo ve smluvním státě ČR), a to v souladu s předpisy tohoto státu, a v ČR podléhá požadavku na prvotní ověření, uznávají se výsledky metrologického zjištění provedených v tomto státě, pokud zaručují metrologickou spolehlivost, jakou vyžaduje právní úprava v ČR, a pokud tyto výsledky jsou k dispozici ČMI. Navíc však se taková měřidla považují za měřidla, jež jsou platně prvotně ověřena, aniž by musela být označena českou úřední značkou (tedy jsou označena národní značkou příslušného členského státu uvedení na trh). Otázku EHS schválení typu a EHS prvotního ověření řeší vyhláška 332/2000 Sb. Pásma, která jsou opatřena německou značkou prvotního EHS ověření, je možné v ČR používat jako pracovní měřidla stanovená. Německá národní značka prvotního EHS ověření. Měřická pásma mají platnost ověření bez omezení. 1/12 Měřická pásma, typ 308WP-O - přesnost: ±(0,3+0,2L), kde L je v metrech - pásek ocelový, bílý lak, šířka 13 - dělení stupnice v milimetrech - pouzdro ocelové, povlakované PVC typ 308WP-O/10 308WP-O/15 308WP-O/20 308WP-O/25 308WP-O/30 308WP-O/50 délka 10 m 15 m 20 m 25 m 30 m 50 m
