Třmenový mikrometr MDC-HMT DIGIMATIC s výstupem dat DIN 863/1 série 293

Transkript

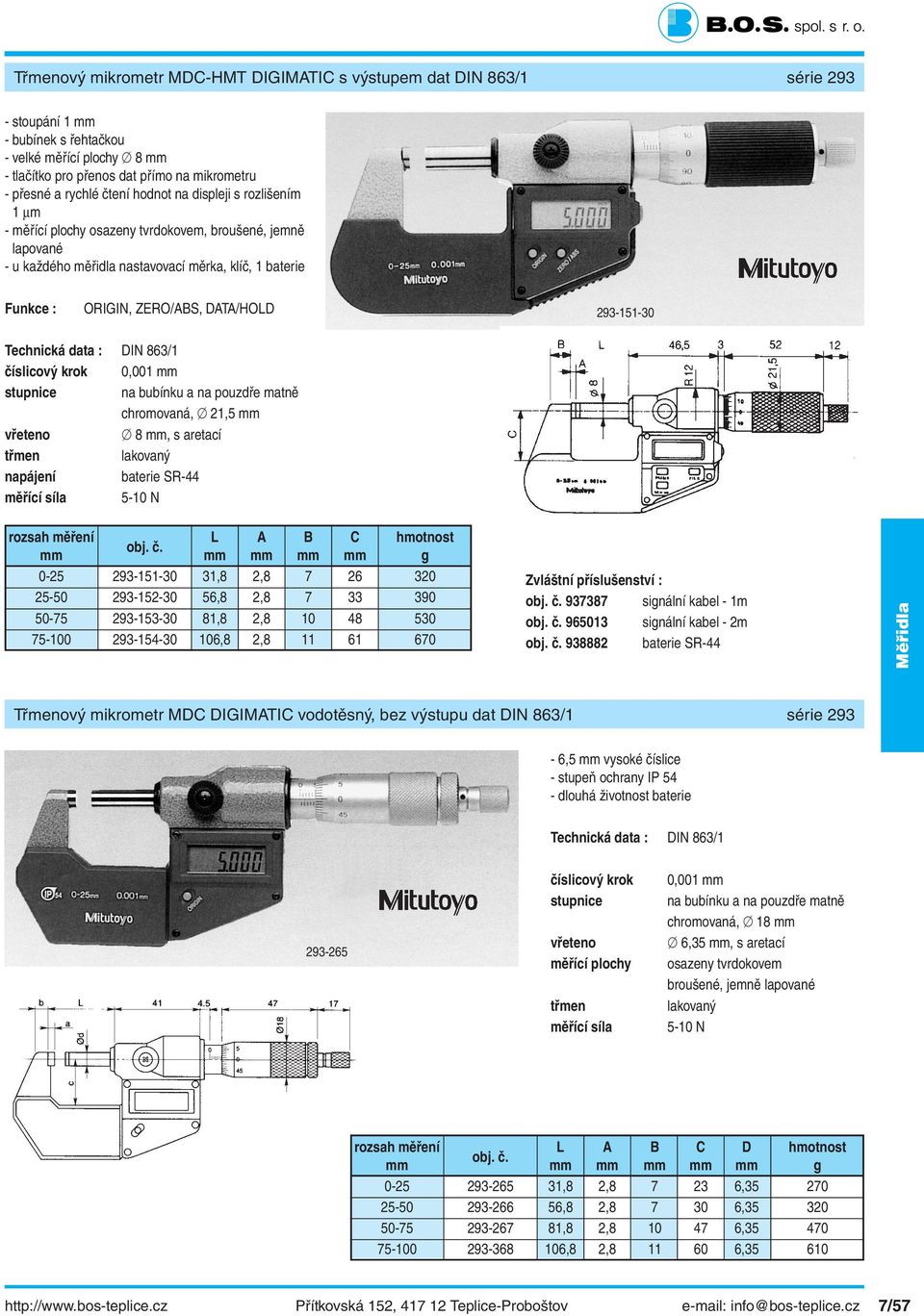

1 Třmenový mikrometr MDC-HMT DIGIMATIC s výstupem dat DIN 863/1 série stoupání 1 mm - bubínek s řehtačkou - velké měřící plochy 8 mm - tlačítko pro přenos dat přímo na mikrometru - přesné a rychlé čtení hodnot na displeji s rozlišením 1 µm - měřící plochy osazeny tvrdokovem, broušené, jemně lapované - u každého měřidla nastavovací měrka, klíč, 1 baterie Funkce : ORIGIN, ZERO/ABS, DATA/HOLD Technická data : DIN 863/1 číslicový krok 0,001 mm stupnice na bubínku a na pouzdře matně chromovaná, 21,5 mm vřeteno 8 mm, s aretací třmen lakovaný napájení baterie SR-44 měřící síla 5-10 N rozsah měření L A B C hmotnost obj. č. mm mm mm mm mm g ,8 2, ,8 2, ,8 2, ,8 2, Zvláštní příslušenství : obj. č signální kabel - 1m obj. č signální kabel - 2m obj. č baterie SR-44 Závitníky Třmenový mikrometr MDC DIGIMATIC vodotěsný, bez výstupu dat DIN 863/1 série 293-6,5 mm vysoké číslice - stupeň ochrany IP 54 - dlouhá životnost baterie Technická data : DIN 863/ číslicový krok stupnice vřeteno měřící plochy třmen měřící síla 0,001 mm na bubínku a na pouzdře matně chromovaná, 18 mm 6,35 mm, s aretací osazeny tvrdokovem broušené, jemně lapované lakovaný 5-10 N rozsah měření L A B C D hmotnost obj. č. mm mm mm mm mm mm g ,8 2, , ,8 2, , ,8 2, , ,8 2, , Výstružníky, výhrubníky, záhlubníky Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/57

2 Přesné třídotykové dutinoměry Holtest série 368 Brusné nástroje a ruční škrabáky Upínací nástroje Technické data : přesnost DIN 863/4 dělení stupnice 0,001 mm, přes 12 mm : 0,005 mm stupnice na bubínku a na pouzdře matně chromovaná, 17 mm do 12 mm 23 mm nad 12 mm vřeteno stoupání 0,5 mm měřící plochy osazeny tvrdokovem příslušenství pouzdro a klíč x - měřící plochy i ostatní opotřebovávající se části jsou osazené tvrdokovem xx - měřící plochy a kužel jsou z legované oceli, styčná plocha a styčný bod jsou osazeny tvrdokovem - nastavovací kroužky jsou dodávány samostatně rozsah hloubka měření hloubka měření měření obj. č. x obj. č. xx bez nástavce s nástavcem hmotnost hmotnost mm mm mm g g Prodlužovací nástavce pro dutinoměry série 368/468/ obj.č. pro rozsah délka hmotnost měření mm g mm /58 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

3 Přesné třídotykové dutinoměry Holtest v sadách série 368 x - měřící plochy i ostatní opotřebovávající se části jsou osazené tvrdokovem xx - měřící plochy a kužel jsou z legované oceli, styčná plocha a styčný bod jsou osazeny tvrdokovem rozsah sada sada obsahuje nastavovací prodlužovací měření obj. č. x obj. č. xx přístroje kroužek nástavec mm hmotnost hmotnost (0,3) (0,5) (0,5) (1,9) (1,9) (5,1) (5,0) (17,1) (17,0) Výstružníky, výhrubníky, záhlubníky Závitníky Všechna uvedená měřidla MITUTOYO jsou jen částí námi dodávaného sortimentu od tohoto výrobce. V případě zájmu jsme schopni vám nabídnout kompletní sortiment včetně katalogu. Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/59

4 Výběr z výrobků Kroeplin Mechanické vnitřní měření Upínací nástroje Intertest ze série ID... V praxi ověřený přístroj na měření rozměrů, drážek a dutin. Charakteristiky : - díky ozubnicovému převodu prodloužená životnost přístroje od nynějška 12 měsíční garance - o 50% vyšší rozlišovací schopnost jak u předešlých generací - jistá reprodukovatelnost ukazatele - příjemný do rukou - zkušební certifikát kvality - interval stupnice 0,005 mm - dobře znatelné toleranční značky - odolné proti prachu a vodě - měřící kontakty z tvrdokovu - přístroj pro absolutní měření Nová generace mechanických přístrojů nyní s OZUBNICOVÝM PŘEVODEM Formy měřících kontaktů Řezný měř. kontakt HM - kul. 1 mm HM - kul. 1 mm R 0,1 mm HM - kul. 0,6 mm ID 0710 Brusné nástroje a ruční škrabáky Intertest ze série ID Přístroj na měření drážek a dutin vhodný k použití v dílnách. Charakteristiky : - odolný proti prachu a vlhkosti - tlumený pohyb ocelového lanka v převodním mechanismu dosahuje vyšší přesnosti a delší životnosti - měřící kontakty jsou vyrobeny z tvrdokovu - dvě toleranční značky lze snadno nastavit - na stupnici lze snadno odečíst naměřené hodnoty Formy měřících kontaktů HM - kul. 1 mm ID 1010 HM - kul. 1 mm ID /60 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

5 Mechanické vnitřní měření Nová generace ze serie ID a ID nyní s ozubnicovým převodem! ID 0710 Přístroj typ ID ID 0740 ID ID ID ID ID ID ID Rozsah aplikace měření Awb mm 2,5-7, Rozsah měření Meb mm Interval stupnice Skw mm 0,005 0,005 0,01 0,01 0,01 0,01 0,01 Odchylka v měřícím rozsahu f M mm 0,01 0,01 0,02 0,02 0,02 0,02 0,02 Odchylka při opakovaném měření F w mm 0,0025 0,0025 0,005 0,005 0,005 0,005 0,005 Hloubka měření L mm Hloubka drážky A mm 0,7 2,2 1, ,5 4,5 Šířka drážky B mm 0,6 1,4 1, Měřící kontakty - typ D mm SR 0,1 K 0,6 SR 0,1 K 1 K 1 K 1 K 1 Měřící kontakty - délka (poh.rameno) Hb mm 0,7 2,3 2, Měřící kontakty - délka (pevné rameno) Hf mm 0,7 2,3 2, Měřící kontakty - tloušťka S mm 0,5 1,2 1,2 1,7 1,7 1,7 1,7 Minimální měřící síla Fmin. N 1,20 1,20 0,80 0,80 0,80 0,80 0,80 Maximální měřící síla Fmax. N 1,70 1,70 1,30 1,30 1,30 1,30 1,30 Balení *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 K přístroji se dodává : osvědčení o kvalitě, operační instrukce standardní balení: karton * Dřevěný obal na vyžádání, obj. č. 1732/01 ** HK = standardní dřevěný obal Závitníky ID 1010 ID 1070 Přístroj typ ID ID 1080 ID ID ID ID ID ID ID ID Rozsah aplikace měření Awb mm Rozsah měření Meb mm Interval stupnice Skw mm 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Odchylka v měřícím rozsahu f M mm 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 Odchylka při opakovaném měření f w mm 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Hloubka měření L mm Hloubka drážky A mm 4, Šířka drážky B mm 1,8 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Měřící kontakty - typ D mm K 1 K 1 K 1 K 1 K 1 K 1 K 1 K 1 Měřící kontakty - délka (poh.rameno) Hb mm Měřící kontakty - délka (pevné rameno) Hf mm Měřící kontakty - tloušťka S mm 1,3 1,9 1,9 2,5 2,5/4 2,5 2,5/4 2,5 Minimální měřící síla Fmin. N 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 Maximální měřící síla Fmax. N 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Balení *1732/31 *1732/31 *1732/31 *1732/31 *1732/31 *1732/31 *1732/31 *1732/31 Výstružníky, výhrubníky, záhlubníky K přístroji se dodává: osvědčení o kvalitě, operační instrukce standardní balení: karton * Dřevěný obal na vyžádání, obj. č. 1732/31 ** HK = standardní dřevěný obal Uvedená měřidla jsou jen částí námi dodávaného sortimentu od firmy KROEPLIN, podrobný katalog s výrobním programem zašleme na požádání. Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/61

6 Mechanické vnější měření Pocotest ze série POCO... ruční universálně použitelný kapesní měřící přístroj. Formy měřících kontaktů Upínací nástroje Oditest ze série OD 03..., OD v praxi ověřený přístroj na měření tlouštky a vnějších rozměrů. Charakteristiky : - díky ozubnicovému převodu prodloužená životnost přístroje od nynějška 12 měsíční garance - o 50% vyšší rozlišovací schopnost jak u předešlých generací - jistá reprodukovatelnost ukazatele - příjemný do rukou - zkušební certifikát kvality - interval stupnice 0,005 mm - dobře znatelné toleranční značky - odolné proti prachu a vodě - měřící kontakty z tvrdokovu - přístroj pro absolutní měření Nová generace mechanických přístrojů nyní s OZUBNICOVÝM PŘEVODEM Formy měřících kontaktů K 2 K 2 N 0,75 R 0,5 T 10 SR 0,4 HM-K 1,5 HM-K 1,5 HM-K 1,5 SR 0,4 SR 05 / F 3,5 T 10 POCO 2R OD 710 OD 1020 Brusné nástroje a ruční škrabáky Oditest ze série OD 10..., OD robusní přístroj vhodný pro použití v dílnách na měření tlouštek a vnějších rozměrů Charakteristiky : - odolný proti prachu a vlhkosti - tlumený pohyb ocelového lanka v převodním mechanismu dosahuje vyšší přesnosti a delší životnosti - měřící kontakty jsou vyrobeny z tvrdokovu - dvě toleranční značky lze snadno nastavit - na stupnici lze snadno odečíst naměřené hodnoty - nastavitelné uchopení Formy měřících kontaktů T 50 mm T 10 mm SR 0,5 mm / 0,75 mm HM-K 1,5 SR 0,5 mm HM-K 1,5 mm mm / 2 mm HMK 1,5 mm SR 0,75 mm HM-K 12 mm HM-K 12 mm OD 2050 OD 2050 R 7/62 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

7 Mechanické vnější měření typ POCO 2K - POCO 2R POCO 2K POCO 2N POCO 2T POCO 2F POCO 2R Rozsah aplikace měření Awb mm Rozsah měření Meb mm Interval stupnice Skw mm 0,1 0,1 0,1 0,1 0,1 Odchylka v měřícím rozsahu f M mm 0,1 0,1 0,1 0,1 0,1 Odchylka při opakovaném měření f w mm 0,05 0,05 0,05 0,05 0,05 Hloubka měření L mm Měřící kontakty - typ D mm K 2 N 0,75 T 10 S R0,5 / K 2 / R F 3,5 0,5 Měřící kontakty - délka (poh.rameno) Hb mm 5 3,5 5 6,5 5 Měřící kontakty - délka (pevné rameno) Hf mm 5 3,5 5 3,5 0,8 Minimální měřící síla Fmin. N 0,3 0,3 0,3 0,3 0,3 Maximální měřící síla Fmax. N 1,3 1,3 1,3 1,3 1,3 Balení *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 Závitníky K přístroji se dodává : osvědčení o kvalitě, operační instrukce KE - plastový obal Nová generace ze serie OD a OD nyní s ozubnicovým převodem přístroj typ OD OD 0710RS OD0305 OD0305T OD0710 OD0710S OD0710R OD0710RS Rozsah aplikace měření Awb mm Rozsah měření Meb mm Interval stupnice Skw mm 0,005 0,005 0,01 0,01 0,01 0,01 Odchylka v měřícím rozsahu f M mm 0,01 0,02 0,02 0,02 0,02 0,02 Odchylka při opakovaném měření f w mm 0,0025 0,005 0,005 0,005 0,005 0,005 Hloubka měření L mm Měřící kontakty - typ D mm K 1,5 T 10 K 1,5 SR 0,4 K 1,5 K 1,5 / SR 0,4 Měřící kontakty - délka ( poh.rameno ) Hb mm 7,5 16, Měřící kontakty - délka ( pevné rameno ) Hf mm 7,5 8, ,9 0,9 Minimální měřící síla Fmin. N 1,20 1,20 0,80 0,80 0,80 0,80 Maximální měřící síla Fmax. N 1,70 1,70 1,30 1,30 1,30 1,30 Balení *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 *1732/01 K přístroji se dodává : osvědčení o kvalitě, operační instrukce standartní balení: karton dřevěný obal na vyžádání obj. č. 1732/01 Výstružníky, výhrubníky, záhlubníky Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/63

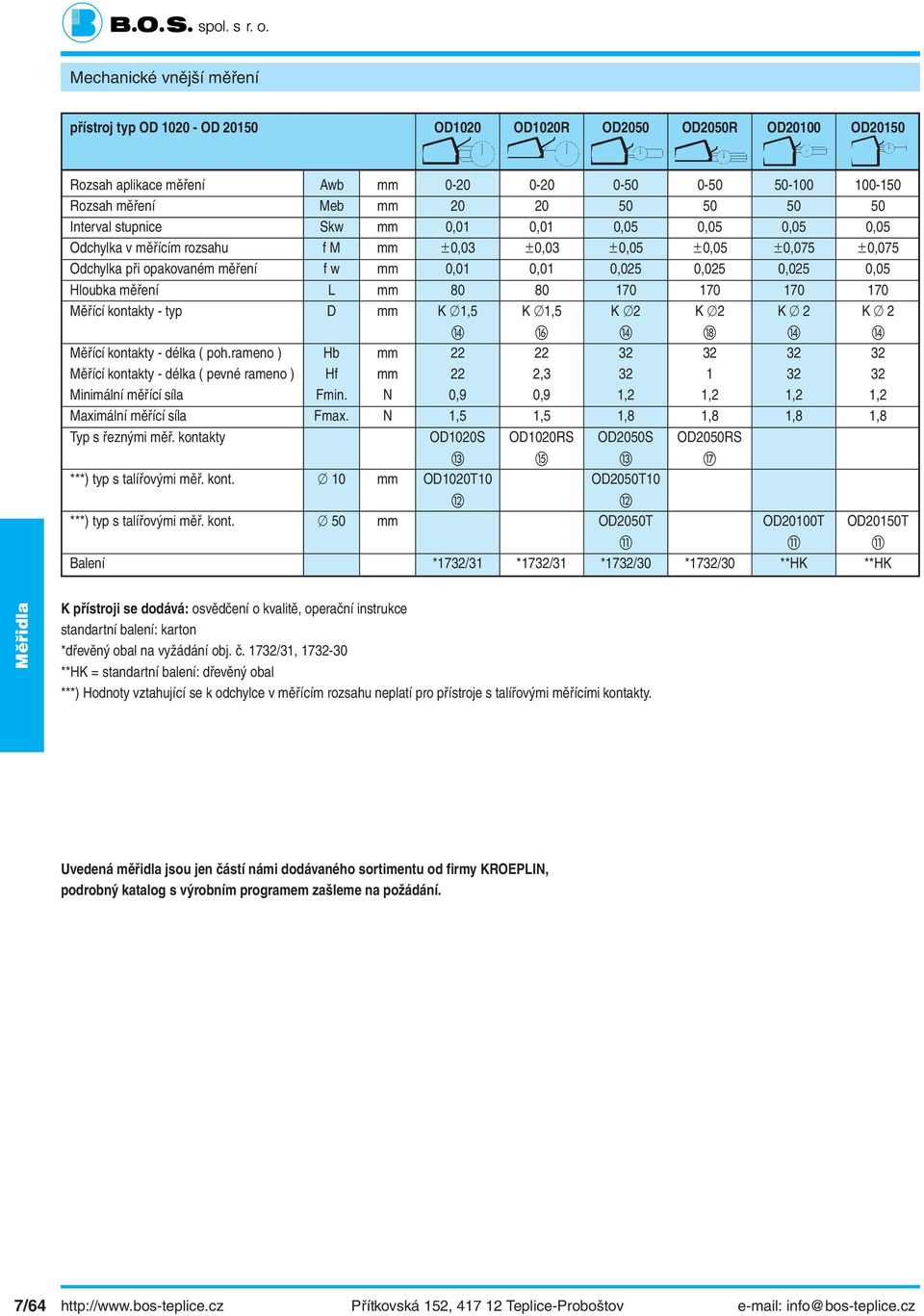

8 Mechanické vnější měření přístroj typ OD OD OD1020 OD1020R OD2050 OD2050R OD20100 OD20150 Upínací nástroje Rozsah aplikace měření Awb mm Rozsah měření Meb mm Interval stupnice Skw mm 0,01 0,01 0,05 0,05 0,05 0,05 Odchylka v měřícím rozsahu f M mm 0,03 0,03 0,05 0,05 0,075 0,075 Odchylka při opakovaném měření f w mm 0,01 0,01 0,025 0,025 0,025 0,05 Hloubka měření L mm Měřící kontakty - typ D mm K 1,5 K 1,5 K 2 K 2 K 2 K 2 Měřící kontakty - délka ( poh.rameno ) Hb mm Měřící kontakty - délka ( pevné rameno ) Hf mm 22 2, Minimální měřící síla Fmin. N 0,9 0,9 1,2 1,2 1,2 1,2 Maximální měřící síla Fmax. N 1,5 1,5 1,8 1,8 1,8 1,8 Typ s řeznými měř. kontakty OD1020S OD1020RS OD2050S OD2050RS ***) typ s talířovými měř. kont. 10 mm OD1020T10 OD2050T10 ***) typ s talířovými měř. kont. 50 mm OD2050T OD20100T OD20150T Balení *1732/31 *1732/31 *1732/30 *1732/30 **HK **HK K přístroji se dodává: osvědčení o kvalitě, operační instrukce standartní balení: karton *dřevěný obal na vyžádání obj. č. 1732/31, **HK = standartní balení: dřevěný obal ***) Hodnoty vztahující se k odchylce v měřícím rozsahu neplatí pro přístroje s talířovými měřícími kontakty. Brusné nástroje a ruční škrabáky Uvedená měřidla jsou jen částí námi dodávaného sortimentu od firmy KROEPLIN, podrobný katalog s výrobním programem zašleme na požádání. 7/64 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

9 Elektronické měření síly vrstev QuaNix Keyless Automatický přístroj na měření síly povrchových úprav s vyjímatelnou sondou a radiovým přenosem naměřených hodnot Technická data Základní rysy - Hallův senzor - Miniaturní mobilní sonda pro měření na všech površích - Automatické nulování - Automatické dobíjení zdroje sondy ze základního přístroje - Žádná kalibrace - Vynikající přesnost - Optimální zpracování - Jednoduché ovládání jednou rukou pro všechny aplikace - Žádné klávesy, žádná tlačítka, žádné menu - Žádné kabely, žádné konektory - Přenos dat radiovým signálem, intarface RS 232 Podklad - železo Fe - sonda Podklad - nemagnetické kovy Nfe - sonda Např. hliník, měď, mosaz Rozsah měření Standard 0, µm Možná až 0, µm Čtení displeje Od 0,0-999 mm Od 1,00 v mm Přesnost Standard (1µ+ 2%*) v rozsahu µm Možná (1µ+ 2%*) v rozsahu µm 3,5 %* v rozsahu1,00-5, 00 mm (* ze čtení) Minimální měřený prostor 10 x 10 mm Minimální zakřivení 5 mm convexní 25 mm konkávní Minimální tloušťka podkladu Fe: 0,2 mm NFe: 0,05 mm Rozsah pracovních teplot 0-60 C Displej Digitální (LCD) Interface RS 232 C Sonda Jednobodová Napájení základního zařízení 2 x 1,5 V mignon /alkalická/ Napájení sondy Akku, nabíjený ze základního přístroje ISM frekvence Evropa 433,9 Mhz, USA 916,5 Mhz Dosah vysílače 20 m Rozměry 110 mm x 62 mm x 22 mm Váha Cca. 130 g Paměťová kapacita (možná) hodnot Paměťový blok (možný) 200 hodnot Statistika (možná) Střední, maximální, minimální, standardní odchylka Závitníky Volby Měřící rozsah 5 mm Paměťové / statistické funkce PC - software kompatibilní s Win 95/98 a s Win NT Interface RS 232 Přenosná mini tiskárna PT 7 Výstružníky, výhrubníky, záhlubníky Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/65

10 Měřidlo QUA NIX 7500 S modulárním měřícím systémem: Technická data: Upínací nástroje vybavitelné od jednoduchého ručního měřidla až po univerzální měřidlo pro měření na oceli (Fe) a Al, Cu (NFe) stejná sonda pro integrované měření a pro externí měření s kabelem obslužnost jednou rukou rozsah µm (popř µm) zakrytovaný snímač s osazeným rubínem napájení 9 V bat rozhraní RS 232 pro připojení na PC uložení do paměti až 3900 měření do 999 bloků, údaje MIN/MAX a průměru, statistika dodávka přístroje s baterií, paměť a rozhraní, bez sondy v přístrojovém pouzdře včetně kalibrační destičky a návodu k obsluze č Podklad ocel nebo železo Fe sonda Nemagnetické kovy např. Al, Zn, Cu, mosaz zušlechtěné železo NFe sonda rozsah měření 0, µm nebo 0,00-80 mil. přepínatelné rozlišení 0,1µm v rozsahu od 0,0-99,9 µm 1µm v rozsahu od µm 0,01 mm v rozsahu od 1,00-2,00 mm 0,01 mil. v rozsahu od 0,00-9,99 mil 0,1 mil. v rozsahu od 10,0-80,0 µm přesnost opakovaného měření 2% tolerance 1,5 µm popř. 0,06 mil nejmenší měřená plocha 10 x 10 mm 2 nejmenší zakřivení úhlu 5 mm konvexně nejmenší tloušťka základního materiálu Fe - 0,20 mm NFe - 0,05 mm skladovací teplota - 10 C - 60 C popř. 14 F F provozní teplota 0 C - 60 C popř. 32 F F displej digitální - LCD sonda jednobodová, dle volby integrované nebo externí nasazení napájení 9 V alkalická baterie rozměry 120 x 60 x 26 mm váha 150 g s baterií Příslušenství: dualsonda (Fe a NFe) pro rozsah µm, kabel s adaptérem pro externí sondu obj. č kabel RS 232 pro připojení k PC, zástrčka, zásuvka obj. č minitiskárna, akubaterie, nabíječka a připojovací kabel obj. č papír do tiskárny - 5 rolí obj. č Ke všem měřícím el. tloušťkoměrům je: sada kalibračních folií - 5 ks, µm obj. č sada kalibračních folií, barevné - 5 ks, µm obj. č Brusné nástroje a ruční škrabáky Měřidlo QUA NIX 1500 Elektronické měření síly vrstev, pro ocelový a hliníkový podklad. Se dvěmi na sobě nezávislými sondami a digitálním ukazatelem. Měření je možné na různých kovových podkladech. Všechny nemagnetické vrstvy na oceli, železe, všechny izolační vrstvy na neželezném podkladě jako je hliník, měď, mosaz, zinek, zušlechtěná ocel. měření s integrovanou sondou Fe a NFe sondou automatické zapínání a vypínání měření na nepřístupných místech pouze přiložit a měřit žádné kalibrování, je jedno zda Fe nebo NFe žádné přepínání rozsahů žádná výměna sondy konstrukce bez zástrčky a kabelu měřící rozsah µm, je jedno zda Fe nebo NFe sonda zakrytovaná proti opotřebení osazená rubínem "V" výseč pro měření na osách a prutech snímání a uložení do paměti až 3900 naměřených hodnot, až do 999 bloků, údaje MIN/MAX a průměrných hodnot bloku, statistická funkce uložení posledních hodnot měření duplexní údaj při odečítání v každé poloze připojení k PC, rozhraní RS 232 dodávka kompletně s pouzdrem a Fe a NFe kalibračni destičkou, 9V baterie a návod k použití konstrukce bez kabelového vývodu, zásuvky obj. č /66 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

11 Měřidlo QUA NIX 1500 Příslušenství Technická data PC software pro WIN95/NT obj. č kabel pro rozhraní RS 232C obj. č minitiskárna včetně AKU, nabíječky a kabelu obj. č papír do tiskárny - 5 rolí obj. č základní materiál ocel a železo Fe sonda nemagnetické kovy Al, Zn, Cu, mosaz, zušlechtěná ocel NFe sonda rozsahy 0, µm nebo 0, mil přepínatelné měřené hodnoty 0, µm 1,00-5,00 mm 0, mil přesnost měření 1 µm + 2% v rozsahu µm 3,5 % v rozsahu 1,00-5,00 µm nejmenší měřená plocha 10 x 10 mm 2 nejmenší zakřivení 5 mm konvexně, 25 mm konkávně nejmenší tloušťka základního materiálu Fe = 0,2 mm, NFe = 0,05 mm použití při teplotách 0 C - 60 C ukazatel digitální LCD sonda jednodotyková, integrovaná v přístroji napájení 9V blok. baterie rozměry 166 x 64 x 34 mm váha cca 130 g s baterií Závitníky Výběr nabízeného zboží od firmy Planolith Granitové měřící desky - vyrobeno z přírodního granitu - povrch lapován diamantem délka mm šířka mm výška mm hmotnost kg zatížení kg DIN 876 / 2 0,024 0,028 0,028 0,030 0,033 0,033 0,033 0,036 0,040 DIN 876 / 1 přesnost 0,012 0,014 0,014 0,015 0,016 0,016 0,016 0,018 0,020 DIN 876 / 0 mm 0,005 0,006 0,006 0,006 0,007 0,007 0,007 0,007 0,008 DIN 876 / 00 0,003 0,003 0,003 0,003 0,003 0,003 0,003 0,004 0,004 DIN 876 / 000 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,0015 0,002 0,002 DIN 876 / DIN 876 / DIN 876 / 0 obj.č DIN 876 / DIN 876 / vkládací kuličky počet ks obj. č Výstružníky, výhrubníky, záhlubníky Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/67

12 Granitové měřící desky délka mm Upínací nástroje šířka mm výška mm hmotnost kg zatížení kg DIN 876 / 2 0,040 0,040 0,040 0,040 0,044 0,044 0,050 0,050 0,060 DIN 876 / 1 přesnost 0,020 0,020 0,020 0,020 0,022 0,022 0,025 0,025 0,030 DIN 876 / 0 mm 0,008 0,008 0,008 0,008 0,009 0,009 0,010 0,010 0,012 DIN 876 / 00 0,004 0,004 0,004 0,004 0,005 0,005 0,005 0,005 0,006 DIN 876 / 000 0,002 0,002 0,002 0,002 0,0025 0,0025 0,0025 0,0025 0,003 DIN 876 / DIN 876 / DIN 876 / 0 obj. č DIN 876 / DIN 876 / vkládací kuličky počet ks obj. č stavitelné počet ks podpěry obj. č Brusné nástroje a ruční škrabáky Stojany pro měřící desky - masivní konstrukce - 3 pevné a 2 stavitelné body - barva stříbrně šedivá Kontrolní úhelník 90 - vyrobeno z přírodního granitu - 2 strany zpřesněné - rozměrově stálý materiál - přesnost povrchu dle DIN 876/00 - pravoúhlost dle DIN 875 rozměr šířka povolená úchylka hmotnost mm mm pravoúhlosti mm kg obj. č. 200 x ,002 3, x ,002 6, x , x , x , x , x , pro velikost desky mm hmotnost kg obj. č. 400 x 400 x x 400 x x 500 x x 400 x x 630 x x 600 x x 630 x x 630 x x 800 x x 1000 x x 1000 x x 800 x x 1000 x x 1000 x x 1000 x x 1000 x /68 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz

13 Kontrolní úhelník 90 - odlehčený - vyrobeno z přírodního granitu - 2 nebo 4 strany zpřesněné - rozměrově stálý materiál - přesnost povrchu dle DIN 876/00 - pravoúhlost dle DIN otvory pro redukci hmotnosti rozměr šířka povolená úchylka hmotnost obj. č. obj. č mm mm pravoúhlosti mm kg pro 2 strany zpřesněné pro 4 strany zpřesněné 800 x , x , x , x , x , Závitníky Kontrolní ocelová pravítka - pravítka mají tvar I profilu - přesnost dle DIN boční otvory pro uchycení - obě vrchní a jedna boční strana přesně broušena délka šířka hmotnost přesnost dle DIN 874/1 obj. č. mm mm kg mm DIN 874/ x 8 1,25 0, x 10 2,9 0, x 10 3,8 0, x 12 8,4 0, délka šířka hmotnost přesnost dle DIN 874/0 obj. č. mm mm kg mm DIN 874/ x10 1,9 0, x10 2,9 0, x12 5,6 0, x15 12,3 0, Malý měřící stojánek s granitovou základnou délka základna hmotnost prac. plocha měřící výška ramene sloup obj. č. mm kg mm mm mm mm 150 x 100 2,8 100 x stojánek má jemné stavění - základna je z kvalitního rozměrově stálého materiálu - povrch stolu je lapován diamantem - rameno a sloup jsou chromovány - upínací otvor 8 mm - přesnost povrchu 0,002 mm Výstružníky, výhrubníky, záhlubníky Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz 7/69

14 - stojánek má jemné stavění - základna je z kvalitního rozměrově stálého materiálu - povrch stolu je lapován diamantem - rameno a sloup jsou chromovány - upínací otvor 8 mm základna mm hmotnost kg 250 x 100 x x 120 x x 150 x x 200 x měřící výška mm délka ramene mm sloup mm obj. č Naklápěcí sinusový stůl vyrobeno z vysoce kvalitní ocelolitiny o vysoké hustotě - masivní konstrukce zaručuje přesnost naklápění upínací plocha mm 300 x x x x x 600 vzdálenost válečků mm počet drážek jm. vel. drážek nastavování úhlů pomocí základních měrek - k nastavení lze využít boční nonius výška v nulové hmotnost přesnost pozici mm kg , , , , ,016 obj. č Upínací nástroje Dlouhý měřící stojánek s granitovou základnou Brusné nástroje a ruční škrabáky Sinusový stůl naklápěný ve dvou osách - vyrobeno z vysoce kvalitní ocelolitiny o vysoké hustotě - nastavitelný ve dvou rovinách základna a adapter se natáčí okolo krátké osy - adapter a vrchní deska se natáčí okolo dlouhých os - základna a upínací část jsou vyrobeny dle DIN neobrobené části jsou barveny - všechny jsou kaleny, přesně opracovány a uloženy - stoly od rozměru 400x300 mají samozamykací zařízení - k nastavení lze využít boční nonius - nonius 1/20 odpovídá 3.úhlovým minutám - deska je precizně opracováma a chromována - přesnost 0 a 1 může být nastavena sinusovým pravítkem podle základních měrek - podpěra měřícího bloku je kalena a precizně obrobena - od rozměru 400x300 jsou použity dvě podpěry upínací hmotnost plocha kg mm 300 x x x x x počet drážek jm. velikost drážek výška v nulové přesnost pozici mm 170 0, , , , ,012 obj. č Uvedená měřidla jsou jen částí námi dodávaného sortimentu, podrobný katalog s výrobním programem zašleme na požádání. 7/70 Přítkovská 152, Teplice-Proboštov info@bos-teplice.cz
