1 Zasedání metrologické komise SOVAK ČR Technická norma ve vodním hospodářství TNV Měřicí systémy proteklého objemu vody v profilech s volnou hladinou

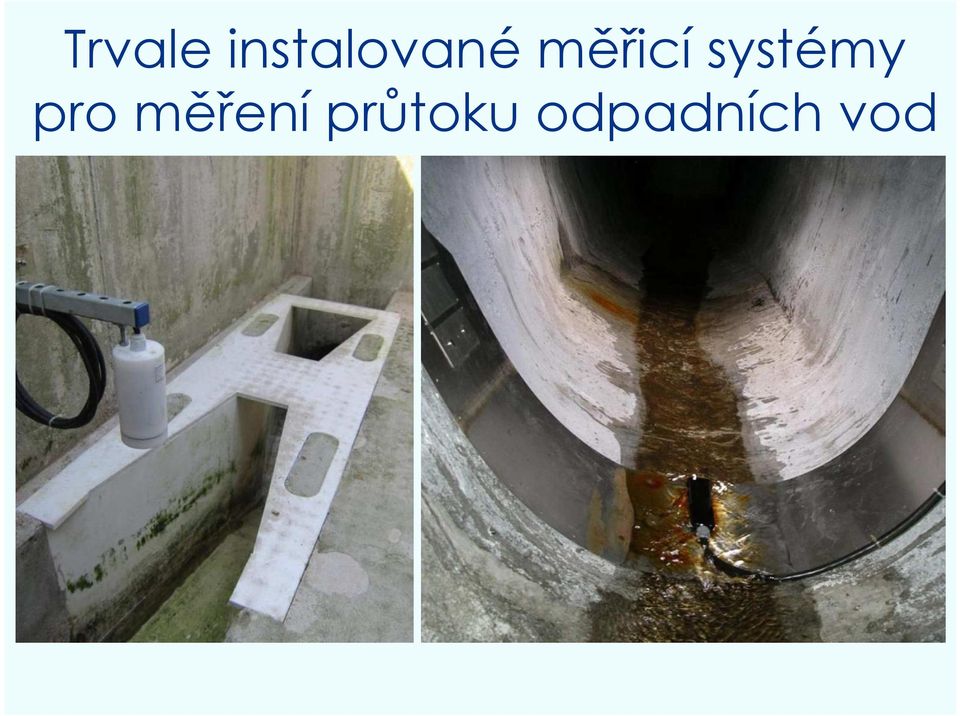

2 Trvale instalované měřicí systémy pro měření průtoku odpadních vod

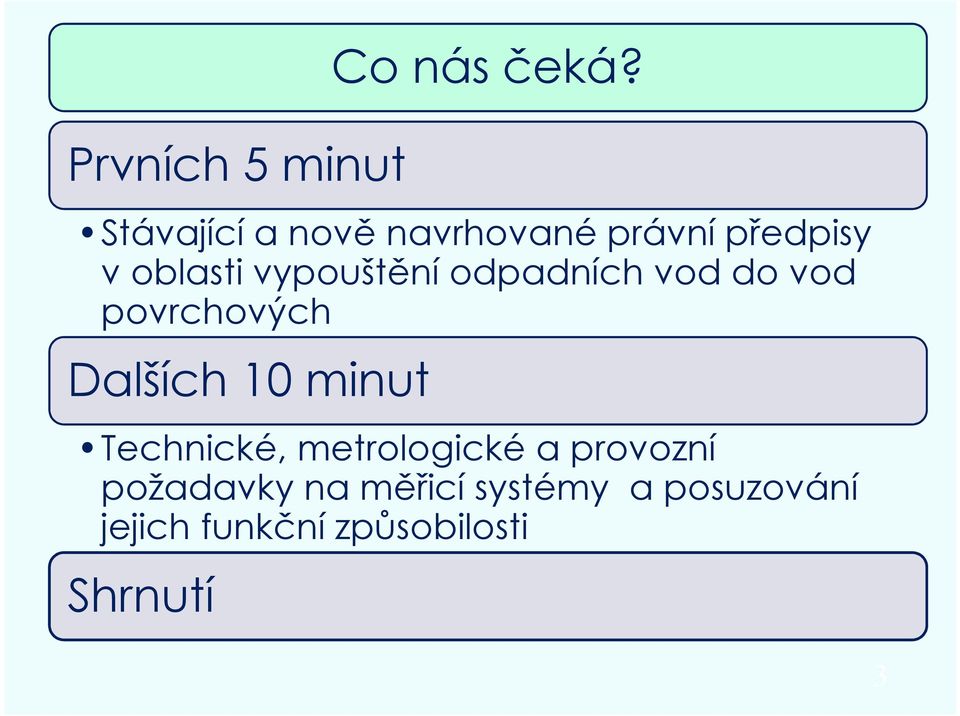

3 Prvních 5 minut Co nás čeká? Stávající a nově navrhované právní předpisy v oblasti vypouštění odpadních vod do vod povrchových Dalších 10 minut Technické, metrologické a provozní požadavky na měřicí systémy a posuzování jejich funkční způsobilosti Shrnutí 3

odpadních vod do vod povrchových Dalších 10 minut Technické,

4 Zákon o vodách č.254/2001 Sb., 89-92, vypouštění odpadních vod do vod povrchových Vyhláška č. 293/2002 Sb., o vypouštění odpadních vod do vod povrchových Stávající předpisy v oblasti vypouštění odpadních vod Definice měřicích skupin úřední měření nebo osvědčení a odborné způsobilosti Zákon o metrologii č.505/1990 Sb. Pracovní měřidla stanovená - ověření Pracovní měřidla nestanovená kalibrace Úřední měření 21 Vyhlášky Vyhláška č. 345/2002 Sb., stanovená měřidla Sdělení MŽP č.32/2002, doporučená měřidla Sdělení MŽP č.11/2006, aplikace úředního měření Metodický pokyn ÚNMZ 13/1991, úřední měření Vyhláška č.262/2000 Sb., jednotnost a správnost měřidel Indukční průtokoměry, bubnové a objemové vodoměry Měrné přelivy Definice měřicího systému Program certifikace osob ČMI 0116-SD-0000 Vyhláška 345/2002 Sb., stanovená měřidla Měrné žlaby Kalibrace a posouzení funkční způsobilosti měřicího systému Metrologický předpis MP 010/2011 Vyhláška č.264/2000 Sb., měřicí jednotky

505/1990 Sb. Pracovní měřidla stanovená - ověření Pracovní měřidla nestanovená kalibrace Úřední měření 21 Vyhlášky Vyhláška č. 345/2002 Sb., stanovená měřidla Sdělení MŽP č.

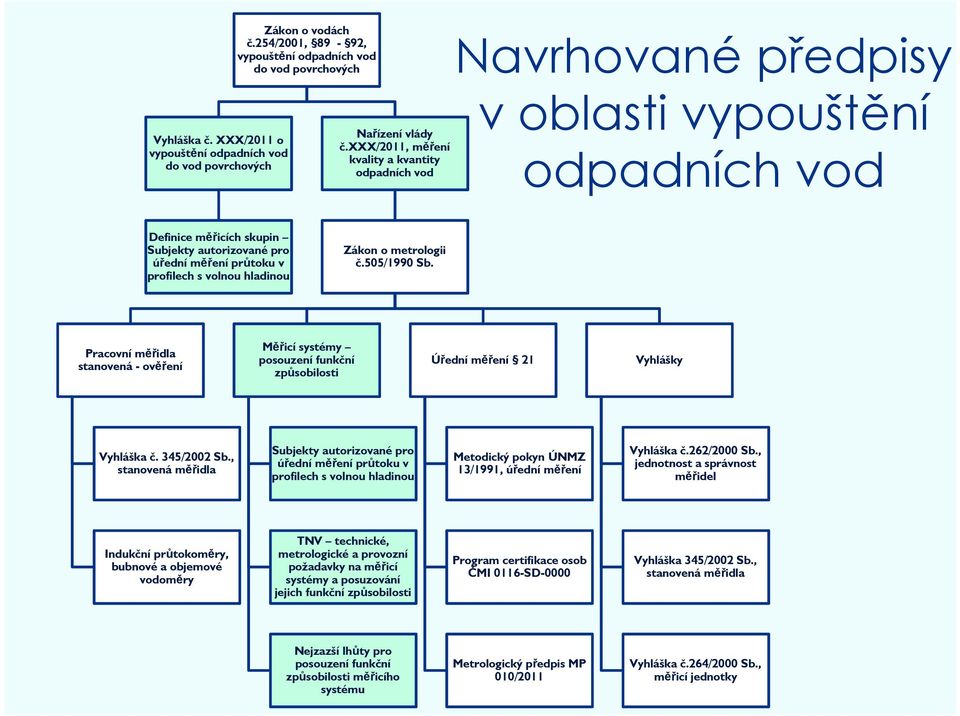

5 Vyhláška č. XXX/2011 o vypouštění odpadních vod do vod povrchových Zákon o vodách č.254/2001, 89-92, vypouštění odpadních vod do vod povrchových Nařízení vlády č.xxx/2011, měření kvality a kvantity odpadních vod Navrhované předpisy v oblasti vypouštění odpadních vod Definice měřicích skupin Subjekty autorizované pro úřední měření průtoku v profilech s volnou hladinou Zákon o metrologii č.505/1990 Sb. Pracovní měřidla stanovená - ověření Měřicí systémy posouzení funkční způsobilosti Úřední měření 21 Vyhlášky Vyhláška č. 345/2002 Sb., stanovená měřidla Subjekty autorizované pro úřední měření průtoku v profilech s volnou hladinou Metodický pokyn ÚNMZ 13/1991, úřední měření Vyhláška č.262/2000 Sb., jednotnost a správnost měřidel Indukční průtokoměry, bubnové a objemové vodoměry TNV technické, metrologické a provozní požadavky na měřicí systémy a posuzování jejich funkční způsobilosti Program certifikace osob ČMI 0116-SD-0000 Vyhláška 345/2002 Sb., stanovená měřidla Nejzazší lhůty pro posouzení funkční způsobilosti měřicího systému Metrologický předpis MP 010/2011 Vyhláška č.264/2000 Sb., měřicí jednotky

hladinou Zákon o metrologii č.505/1990 Sb. Pracovní měřidla stanovená - ověření Měřicí systémy posouzení funkční způsobilosti Úřední měření 21 Vyhlášky Vyhláška č. 345/2002 Sb.

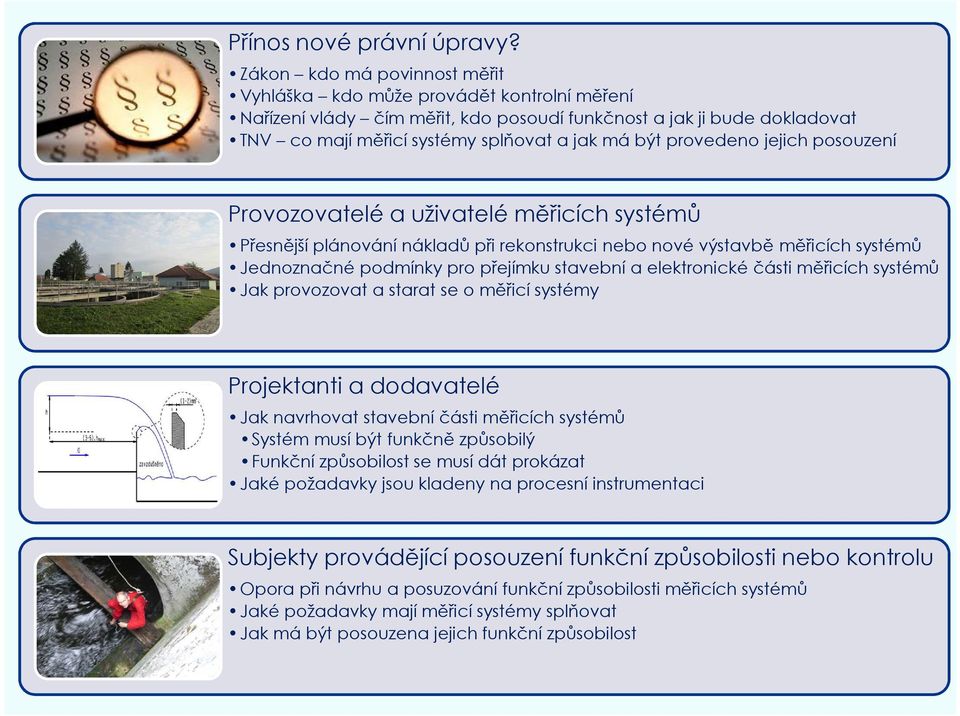

6 Přínos nové právní úpravy? Zákon kdo má povinnost měřit Vyhláška kdo může provádět kontrolní měření Nařízení vlády čím měřit, kdo posoudí funkčnost a jak ji bude dokladovat TNV co mají měřicí systémy splňovat a jak má být provedeno jejich posouzení Provozovatelé a uživatelé měřicích systémů Přesnější plánování nákladů při rekonstrukci nebo nové výstavbě měřicích systémů Jednoznačné podmínky pro přejímku stavební a elektronické části měřicích systémů Jak provozovat a starat se o měřicí systémy Projektanti a dodavatelé Jak navrhovat stavební části měřicích systémů Systém musí být funkčně způsobilý Funkční způsobilost se musí dát prokázat Jaké požadavky jsou kladeny na procesní instrumentaci Subjekty provádějící posouzení funkční způsobilosti nebo kontrolu Opora při návrhu a posuzování funkční způsobilosti měřicích systémů Jaké požadavky mají měřicí systémy splňovat Jak má být posouzena jejich funkční způsobilost

provedeno jejich posouzení Provozovatelé a uživatelé měřicích systémů Přesnější plánování nákladů při rekonstrukci nebo nové výstavbě měřicích systémů Jednoznačné podmínky pro přejímku stavební a

7 Technická norma ve vodním hospodářství Technické, metrologické a provozní požadavky na pracovní měřidla průtoku a proteklého objemu a posuzování jejich funkční způsobilosti 1 Použitelné principy měření, definice jednotlivých prvků měřicích systémů 2 Měřicí systémy pracující na principu Q/H charakteristiky 3 Měřicí systémy využívající kontinuitní princip 4 Stavební část Procesní instrumentace Měrné přelivy Měrné žlaby Rychlost x plocha Indukční průtokoměry pro částečně zaplněná potrubí Posouzení funkční způsobilosti měřicího systému

pracující na principu Q/H charakteristiky 3 Měřicí systémy využívající kontinuitní princip 4 Stavební část Procesní instrumentace

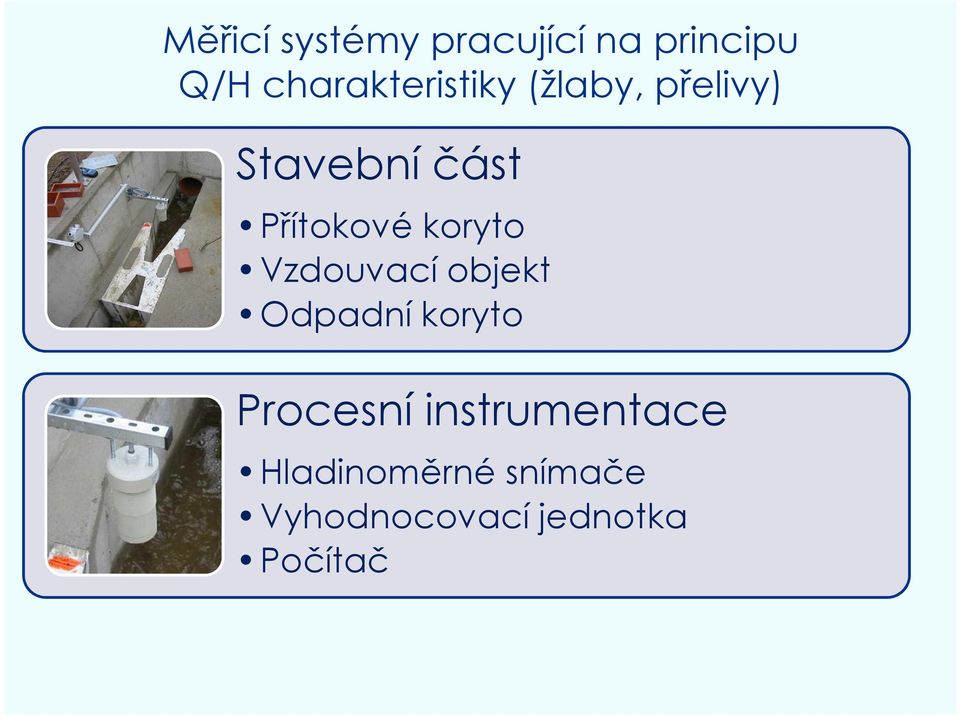

8 Měřicí systémy pracující na principu Q/H charakteristiky (žlaby, přelivy) Stavební část Přítokové koryto Vzdouvací objekt Odpadní koryto Procesní instrumentace Hladinoměrné snímače Vyhodnocovací jednotka Počítač

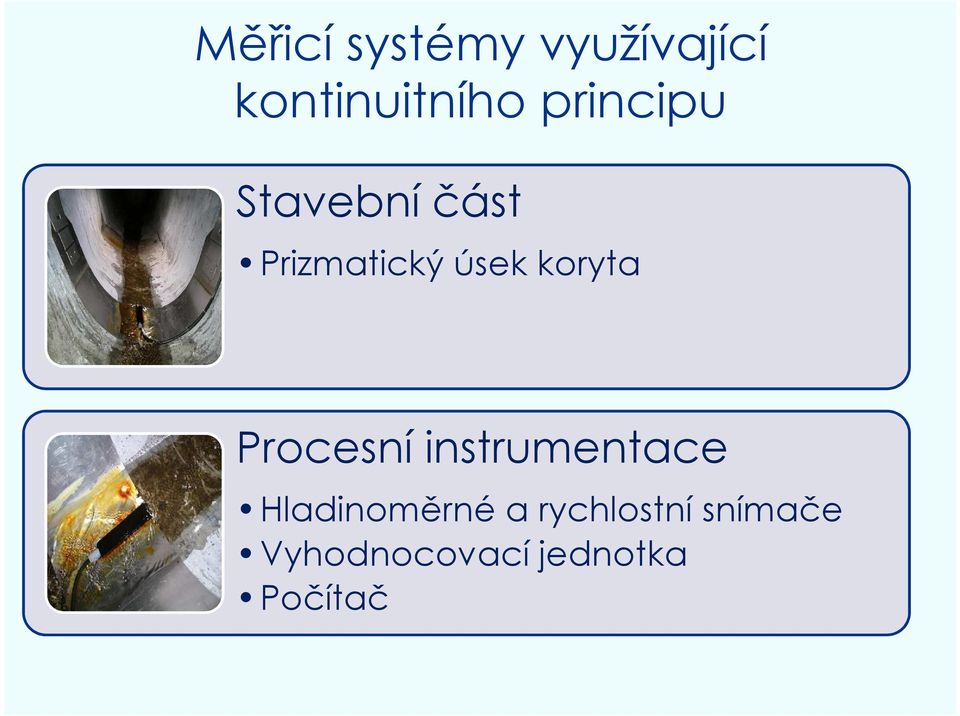

9 Měřicí systémy využívající kontinuitního principu Stavební část Prizmatický úsek koryta Procesní instrumentace Hladinoměrné a rychlostní snímače Vyhodnocovací jednotka Počítač

10 Přítokové koryto Přímé Prizmatické Konstantní sklon Říční proudění Fr<1

11 Přítokové koryto Shora volný přístup umožňující provést posouzení způsobilosti - hydrometrováním

12 Vzdouvací objekt Pevný a tvarově stálý Odolávající korozi s hladkým povrchem V rovině symetrie přítokového koryta Definovaný profil měření hloubky proudu Možnost jednoznačné definice Q/h charakteristiky Neovlivněné proudění

koryta Definovaný profil měření hloubky proudu Možnost

13 Odpadní koryto Dostatečně kapacitní Zajišťující neovlivněné proudění

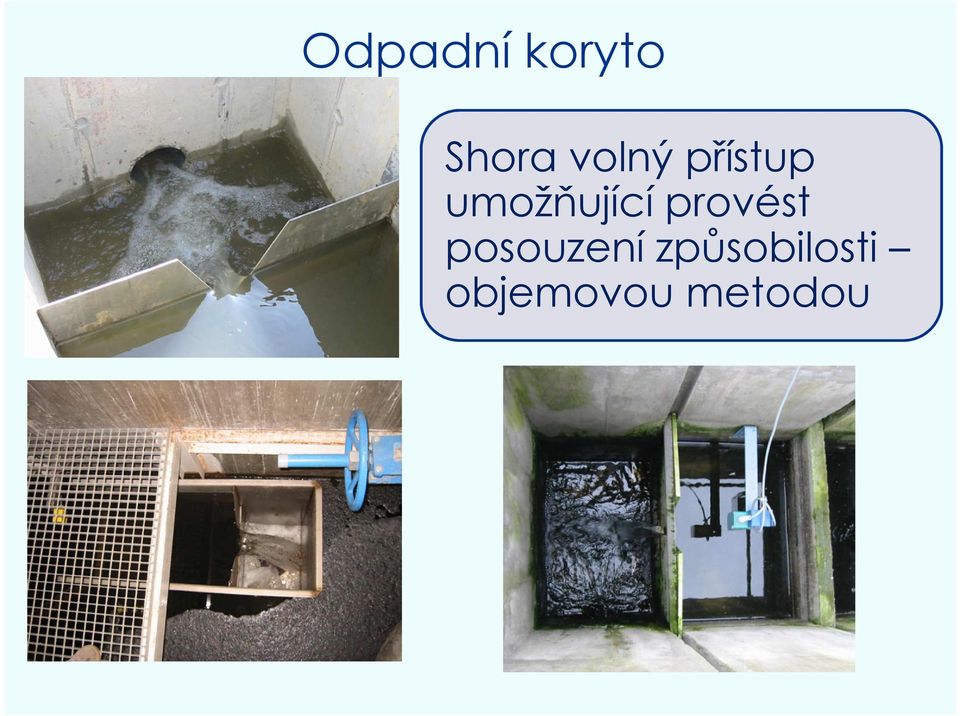

14 Odpadní koryto Shora volný přístup umožňující provést posouzení způsobilosti objemovou metodou

15 Hloubkoměrné snímače Pevné, mechanicky a teplotně odolné Pevně a stabilně upevněné Správný měřicí rozsah Dostatečná přesnost Teplotní kompenzace

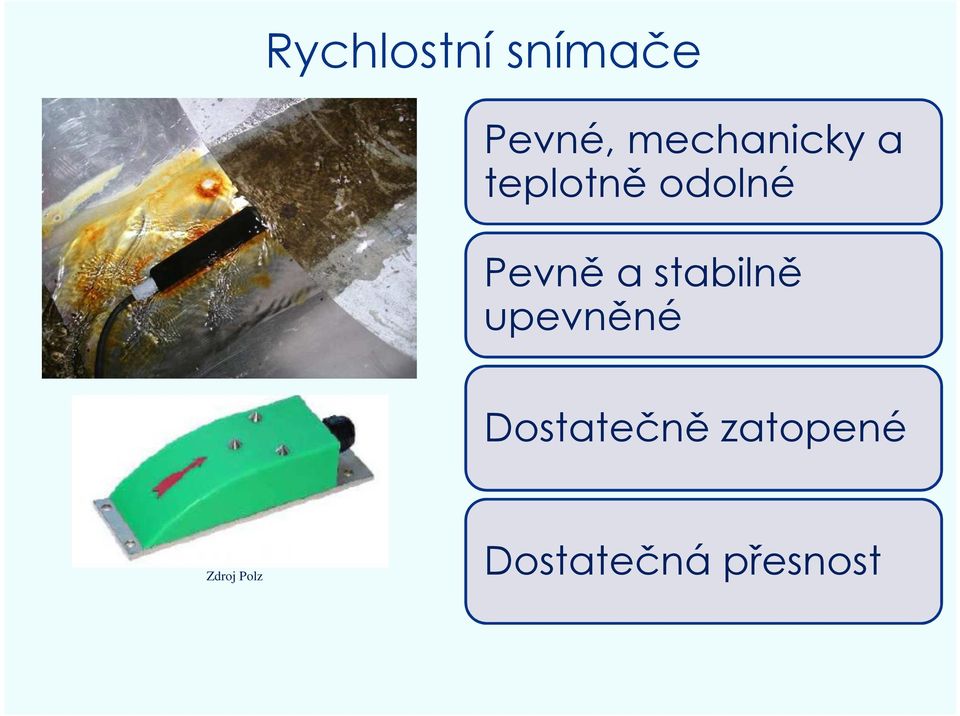

16 Rychlostní snímače Pevné, mechanicky a teplotně odolné Pevně a stabilně upevněné Dostatečně zatopené Zdroj Polz Dostatečná přesnost

17 Vyhodnocovací jednotka nebo počítač Zobrazuje okamžitý průtok Zobrazuje proteklý objem Údaje o proteklém objemu jsou zálohovány i při výpadku EE Je vybavena archivací okamžitých průtoků Registruje a ukládá překročení Q měř max Umožňuje úrovně zaheslování Umožňuje nastavení parametrů připojených snímačů

vybavena archivací okamžitých průtoků Registruje a ukládá překročení Q měř

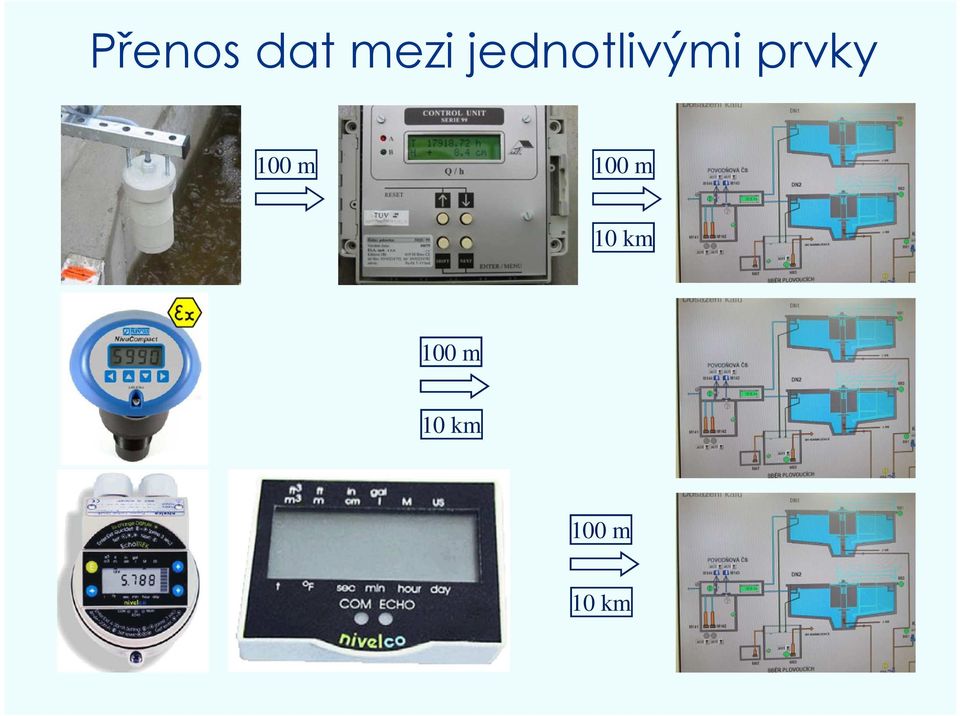

18 Přenos dat mezi jednotlivými prvky 100 m 100 m 10 km 100 m 10 km 100 m 10 km

19 Posouzení funkční způsobilosti Vizuální kontrola měřicího systému Kontrola geometrických a proudových charakteristik Stanovení průtoku aktem úředního měření Kontrola integrace průtoku na proteklé množství Kontrola dálkového přenosu signálu Zpráva s Dokladem o úředním měření

aktem úředního měření Kontrola integrace průtoku na proteklé

20 Měření množství vypouštěných odpadních vod do vod povrchových dle zákona o vodách Změna právních a technických předpisů v oblasti vypouštění odpadních vod Nová vyhláška, nařízení vlády, TNV TNV Technické, metrologické a provozní požadavky na měřicí systémy Jaké požadavky mají splňovat jednotlivé prvky měřicího systému Jak má být posouzena funkční způsobilost měřicího systému Přínos pro provozovatele, projektanty, dodavatele, výrobce a subjekty posuzující funkčnost měř. systému

na měřicí systémy Jaké požadavky mají splňovat jednotlivé prvky měřicího systému Jak má být posouzena funkční
