1 Použití stlačeného vzduchu Pneumatické nářadí 4

2 Abyste se stlačeným vzduchem mohli co nejlépe pracovat. Nabízíme Vám pro každé použití vhodné nářadí přímo do ruky. Pneumatické nářadí od je obzvláště lehké, příruční, robustní a bezpečné. Neboť nejen pro nás platí pravidlo: Snadná obsluha je základem pro optimální pracovní výsledky. A co se toho týká, naše nářadí se v praxi v profesionálních podmínkách mnohokrát osvědčilo. Pneumatické nářadí má rozhodující výhody Nářadí, které je poháněno stlačeným vzduchem, nabízí nejlepší předpoklady, aby byla Vaše práce maximálně efektivní a komfortní. Neboť ve srovnání s elektrickým nářadím má pneumatické nářadí řadu předností a v pravém slova smyslu delší dech: je robustnější a méně citlivé, i v trvalém provozu je bezpečnější a použitelné i ve výbušném prostředí, neboť nehrozí jiskření je lehčí a příručnější nemůže se přehřát Pneumatické nářadí nepůsobí jen uklizeně: v systaineru také je. Náš promyšlený transportní a úložný systém systainer zajišťuje pořádek: Nabízí přehledný prostor pro uložení Vašeho nářadí a všeho, co k němu patří. Inovativní a funkční design s promyšleným, flexibilním systémem zásuvek se stará o to, aby bylo vše vždy po ruce. A proto, abyste dostali správný systém, který potřebujete, nabízíme naše mnohokrát oceněné systainery v různých provedeních. 142

3 Důležitý údaj: spotřeba vzduchu u pneumatického nářadí. Dodávané množství vzduchu kompresorem musí odpovídat spotřebě vzduchu u pneumatického nářadí. A aby tato hodnota odpovídala, informujeme Vás u každého kompresoru vedle údaje o objemovém proudu nebo nasávaném množství vzduchu také o plnícím množství vzduchu to je totiž množství vzduchu, který kompresor dodává. Tento údaj Vám totiž jediný poskytne spolehlivou informaci o tom, kolik stlačeného vzduchu máte pro své nářadí skutečně k dispozici. Co je ještě důležité Doba nasazení Jak často bude nářadí používáno pouze příležitostně nebo v trvalém provozu? Oblast využití Které činnosti budou s nářadím vykonávány? Jaké jsou prostorové podmínky v místě použití? Vybavení Kterými funkcemi by mělo být nářadí vybaveno? Jaký materiál má nářadí opracovávat? Má být zabaleno pro transport nebo na stavbu? Pokud budete mít ještě dotazy, neváhejte a promluvte si s námi: Neboť všechno, co se týká Vašeho nářadí, patří k našemu poradenství. 143

4 Systainery Obory Všechny Použití Uložení nářadí, příslušenství a malých dílů Ochrana při transportu na stavbách a v dílně Systainer může být také bez potřeby dalšího obalu použit jako obal zasílaného balíku. Bezpečné spojení při stohování na sebe díky západkovým uzávěrům, které uzavírají i víka Robustní a stabilní s dlouhou životností Už žádné zdlouhavé hledání v systaineru má vše své místo Obzvláště dlouhá životnost a teplotní odolnost díky vysoce kvalitnímu a robustnímu materiálu ABS Pro každou úlohu správné řešení díky rozmanitosti variant, velikostí a provedení 144

5 Systainery Systainer Inteligentní transportní a úložný systém Společné znaky: Systainer a mini-systainer promyšlený transportní a úložný systém ve dvou různých velikostech se stejnými přednostmi. Pořádek pro pneumatické nářadí a malé díly: vše je hned po ruce. Inteligentní technika spojování šetří zbytečné cesty. Západkové uzávěry neuzavírají pouze víko, ale spojují i na sobě nastavěné systainery. Na sobě nastavěné systainery zajišťují optimální využití prostoru v dílně i při transportu v autě. Optimální ochrana pro nářadí. Systainer může být také bez potřeby dalšího obalu použit jako obal zasílaného balíku. S povolením pošty. Díky vysoce kvalitnímu ABS-materiálu jsou systainery vhodné pro tvrdé podmínky na stavbách. Systainer bez vložky Typ Obj. číslo SYS 1 B SYS 2 B SYS 3 B SYS 4 B SYS 3 S4 s přihrádkami B Mini - Systainer bez vložky Typ Obj. číslo SYS-Mini 1 B SYS-Mini 2 B Systainer s vložkou Typ Obj. číslo SYS 1 E1 B SYS 1 E2 B SYS 1 E3 B SYS 1 E4 B SYS 2 E1 B

6 Příklepové utahováky Obory Autoopravárenství, autoservisy, pneuservisy, montážní provozy, kovovýroba Použití Uvolňování a utahování šroubů u osobních automobilů, nákladních automobilů a na kovových konstrukcích Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Zvláštní výhody např. příklepového utahováku SGS-HW 140 L Dlouhá životnost i při tvrdém nasazení díky extrémně robustním a stabilním materiálům stavebních dílů Výkonný díky dvojitému kladívkovému příklepu Obzvláště příruční díky ergonomickému tvaru Žádné víření prachu a tichý provoz díky odvodné hadici vzduchu Neúnavná práce díky ergonomicky tvarované rukojeti s gumovou izolací Přesná práce podle potřeby díky nastavení utahovacího momentu ve třech stupních 146

7 Příklepové utahováky Příklepový utahovák 3/8" Pro použití na montážních linkách či v opravárenských dílnách Změna směru otáček vpravo/ vlevo s jednoručním ovládáním Kladívkový příklep Snadná manipulace a neúnavná práce díky kompaktní stavbě, nízké hmotnosti a ergonomicky formované rukojeti Zvolení utahovacího momentu díky nastavitelnému přísunu vzduchu Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 135-3/8" 3/8" 3,4 6,3 M ,3 D Příklepový utahovák 1/2" Kladívkový příklep Obsah dodávky v kufříku z umělé hmoty s 10 oříšky (10 až 13, 15, 17, 19, 22, 24, 27 mm) Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS-345-1/2" 1/2" 6 6 M ,2 D Příklepový utahovák 1/2" Robustní příklepový utahovák s válečkovým příklepem K utahování a uvolňování šroubů v automobilovém průmyslu a pro práci na montážních linkách Změna směru otáček vpravo/ vlevo s jednoručním ovládáním Zvolení utahovacího momentu díky nastavitelnému přísunu vzduchu Zvýšený utahovací moment v levém chodu Sníženo zdravotní riziko díky odvodu zbytkového vzduchu Snadná manipulace a neúnavná práce díky kompakt. stavbě, nízké hmot. a malým vibracím Rozsah dodávky: v systaineru se 2 oříšky (17, 19), SGS 1/2" HW 141 v kartonu Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 141-1/2" 1/2" 6 6,3 M ,3 D Příklepový utahovák 1/2" Pro autodílny a montážní linky S dvojitým přímým příklepem, s otočným připojením stl. vzduchu s tlumičem hluku směrem dolů Změna směru otáček vpravo/ vlevo Nastavení utahovacího momentu 4 stupni Izolovaná rukojeť Malé víření prachu a snížení zdravotního rizika díky hadici odvádějící zbytkový vzduch Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 140-1/2" 1/2" 7 6,3 M ,7 D

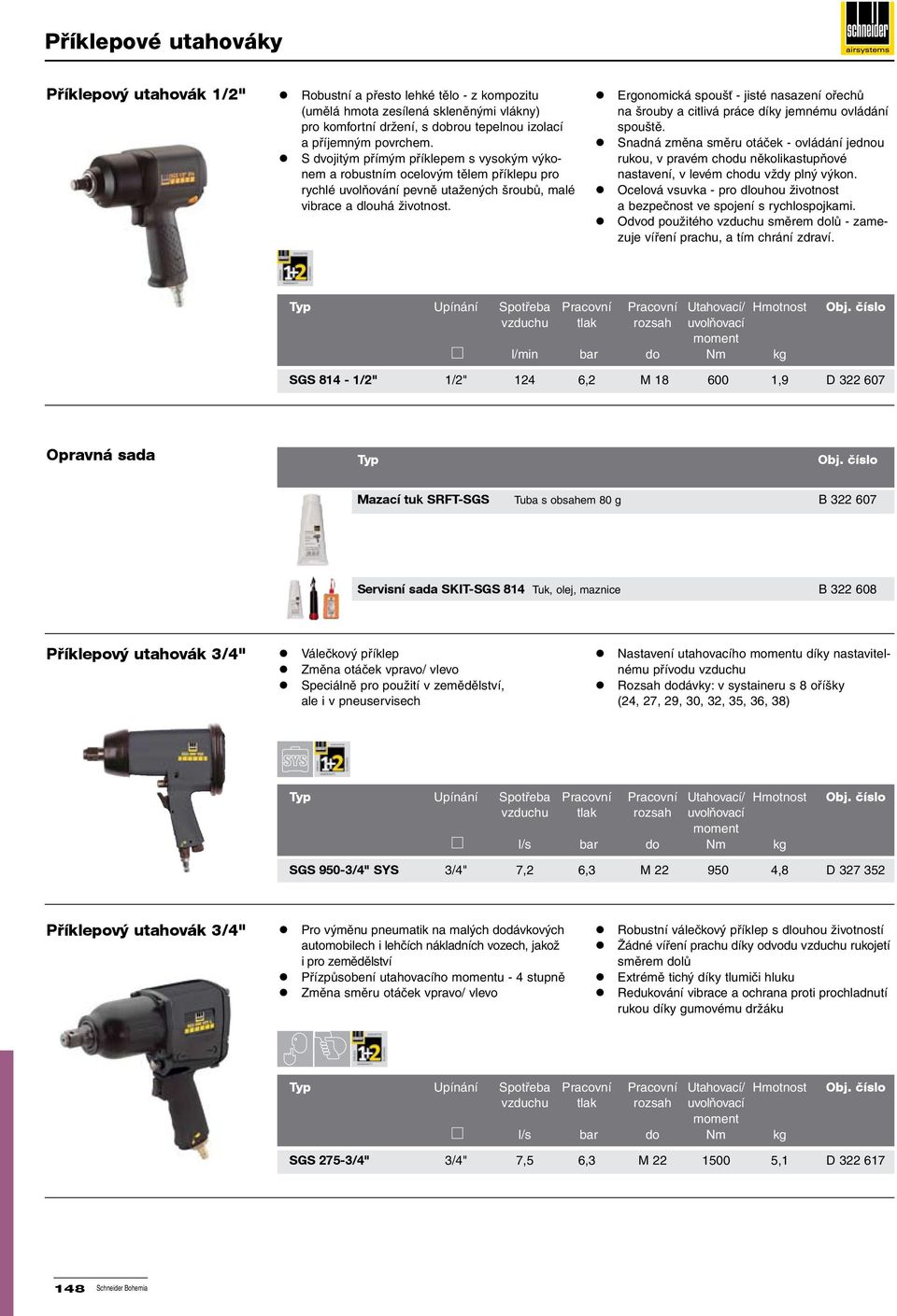

8 Příklepové utahováky Příklepový utahovák 1/2" Robustní a přesto lehké tělo - z kompozitu (umělá hmota zesílená skleněnými vlákny) pro komfortní držení, s dobrou tepelnou izolací a příjemným povrchem. S dvojitým přímým příklepem s vysokým výkonem a robustním ocelovým tělem příklepu pro rychlé uvolňování pevně utažených šroubů, malé vibrace a dlouhá životnost. Ergonomická spoušť - jisté nasazení ořechů na šrouby a citlivá práce díky jemnému ovládání spouště. Snadná změna směru otáček - ovládání jednou rukou, v pravém chodu několikastupňové nastavení, v levém chodu vždy plný výkon. Ocelová vsuvka - pro dlouhou životnost a bezpečnost ve spojení s rychlospojkami. Odvod použitého vzduchu směrem dolů - zamezuje víření prachu, a tím chrání zdraví. Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/min bar do Nm kg SGS 814-1/2" 1/2" 124 6,2 M ,9 D Opravná sada Typ Obj. číslo Mazací tuk SRFT-SGS Tuba s obsahem 80 g B Servisní sada SKIT-SGS 814 Tuk, olej, maznice B Příklepový utahovák 3/4" Válečkový příklep Změna otáček vpravo/ vlevo Speciálně pro použití v zemědělství, ale i v pneuservisech Nastavení utahovacího momentu díky nastavitelnému přívodu vzduchu Rozsah dodávky: v systaineru s 8 oříšky (24, 27, 29, 30, 32, 35, 36, 38) Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 950-3/4" SYS 3/4" 7,2 6,3 M ,8 D Příklepový utahovák 3/4" Pro výměnu pneumatik na malých dodávkových automobilech i lehčích nákladních vozech, jakož i pro zemědělství Přízpůsobení utahovacího momentu - 4 stupně Změna směru otáček vpravo/ vlevo Robustní válečkový příklep s dlouhou životností Žádné víření prachu díky odvodu vzduchu rukojetí směrem dolů Extrémě tichý díky tlumiči hluku Redukování vibrace a ochrana proti prochladnutí rukou díky gumovému držáku Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 275-3/4" 3/4" 7,5 6,3 M ,1 D

9 Příklepové utahováky Příklepový utahovák 1" Pro výměnu pneumatik u malých nákladních vozů a malých transportérů ve spedičních firmách, autobusových a trolejbusových provozech. Ale i pro oblast zemědělství a průmyslu. Přízpůsobení utahovacího momentu - 4 stupně Robustní válečkový příklep s dlouhou životností Žádné víření prachu díky odvodu vzduchu rukojetí směrem dolů Redukování vibrací a ochrana proti prochladnutí rukou díky gumovému držáku Změna směru otáček vpravo/ vlevo Extrémě tichý díky tlumiči hluku Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS " 1" 7,5 6,3 M ,8 D Příklepový utahovák 1" Pro autobusové, trolejbusové a nákladní provozy, spedice, zemědělství a průmysl Pouze jedno kolečko pro nastavování pravého / levého chodu a utahovacího momentu. Snadná manipulce Žádné víření prachu díky odvodu vzduchu rukojetí směrem dolů Dlouhá pohonná hřídel pro bezproblémovou práci také na zdvojených pneumatikách Gumový chránič zamezuje poškození ráfků apod. Sériově s přídavnou rukojetí Dvojitý kladivový příklep Typ Upínání Spotřeba Pracovní Pracovní Utahovací/ Hmotnost Obj. číslo vzduchu tlak rozsah uvolňovací moment l/s bar do Nm kg SGS 315-1" 1" 11 8,0 M ,6 D Sady oříšků pro příklepové utahováky provedení chrom-vanadium od 1/2" extra zesílené pro pneumatické nářadí Typ Počet Velikost oříšků Obj. číslo oříšků (šestihran) SKSL-Set 3/8"-8 8 8, 10, 11, 12, 13, 14, 17, 19 D SKSL-Set 1/2" , 12, 13, 14, 15, 17, 19, 21, 22, 24 D SKSL-Set 1/2"-2 long 2 17, 19 (prodloužené provedení, délka 78 mm) D SKSL-Set 1/2"-3 Alu 3 17, 19, 21 (plášť z umělé hmoty pro kola z lehkých slitin) D SKSL-Set 3/4" , 27, 29, 30, 32, 35, 36, 38 D SKSL-Set 1" , 27, 30, 32, 35, 36, 38 D Držák na příklepové utahováky Nářadí vždy při ruce 4 držáky pro oříšky a odkládací miska pro drobné díly Jednoduché umístění na všech svislých kovových plochách díky dvěma silným magnetickým držákům Použitelné pro příklepové utahováky do 1/2" Typ Obj. číslo WH-SGS B

10 Ráčnové utahováky Obory Autoopravárenství, autoservisy, karosářské provozy, montážní provozy, kovovýroba Použití Uvolňování a utahování šroubů u osobních automobilů, nákladních automobilů a na kovových konstrukcích Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Zvláštní výhody např. ráčnového utahováku RAS-HW 760 A-L Neúnavná práce i po delší dobu díky ergonomickému tvaru a nízké hmotnosti Efektivní zabránění škrábancům díky gumovému opláštění hlavy ráčny Dosáhne do těžko přístupných míst díky kompaktním rozměrům 150

11 Ráčnové utahováky Ráčnový utahovák 1/4" Malý, velmi šikovný ráčnový utahovák pro práce na těžko přístupných místech, např. v prostoru motoru nebo na motocyklech Pravý a levý chod Typ Upínání Spotřeba Pracovní Počet Utahovací/ Hmotnost Obj. číslo vzduchu tlak otáček uvolňovací moment l/min. bar min -1 Nm kg RAS 760-1/4" 1/4" 210 6, ,5 D Ráčnový utahovák 1/2" Pro použití v autoopravárenství (spedičních firmách, autobusových a trolejbusových provozech) a na montážních linkách Dobře se hodí pro těžko přístupná místa díky štíhlému tvaru, snadno ovladatelný Možnost nastavení pravého / levého chodu v hlavě ráčny Velice výkonný díky dvojitému pohonu v hlavě ráčny Gumová krytka zabraňuje poškrábání Typ Upínání Spotřeba Pracovní Počet Utahovací/ Hmotnost Obj. číslo vzduchu tlak otáček uvolňovací moment l/min. bar min -1 Nm kg RAS 134-1/2" 1/2" 235 6, ,2 D Ráčnový utahovák 1/2" Zvláště výkonný Pro použití v autoopravárenství, (spedičních firmách, autobusových a trolejbusových provozech), v zemědělství a na montážních linkách Dobře se hodí pro těžko přístupná místa díky štíhlému tvaru S válečkovým příklepem k uvolňování a utahování obtížně uvolnitelných šroubů a matic Možnost nastavení pravého/levého chodu v hlavě ráčny Nastavení utahovacího momentu díky plynule nastavitelné spoušti Delší životnost utahováku díky přívodu vzduchu přes sítko zachycující nečistoty Typ Upínání Spotřeba Pracovní Počet Utahovací/ Hmotnost Obj. číslo vzduchu tlak otáček uvolňovací moment l/min. bar min -1 Nm kg RAS 176-1/2" 1/2" 200 6, ,5 D Sady oříšků pro ráčnové utahováky Provedení chrom-vanadium extra zesílené pro pneumatické nářadí Typ Počet Velikost oříšků Obj. číslo oříšků (šestihran) SKSL-Set 1/2" , 12, 13, 14, 15, 17, 19, 21, 22, 24 D

12 Šroubováky Obory Autoopravárenství, autoservisy, montážní provozy, kovovýroba Použití Uvolňování a utahování šroubů s malým utahovacím momentem u osobních automobilů a na montážních linkách Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Zvláštní výhody např. šroubováku DRS 1000 Obzvláště ergonomický díky příruční a kompaktní stavbě Neúnavná práce i při delším použití díky nízké hmotnosti Optimální pro použití při pásové výrobě díky závěsnému poutku Snadná a rychlá obsluha díky rychlovýměnnému sklíčidlu Různé možnosti použití díky flexibilnímu nastavení utahovacích momentů Vysoká bezpečnost díky vypínací spojce Obzvláště tichý díky tlumiči odchozího vzduchu 152

13 Šroubováky Šroubovák Kontaktní spouštění Přímé provedení s pogumovanou rukojetí a se zá vě - sným obloukem, ideální využití při pásové vý ro bě Díky šestihrannému upínání se mohou používat běžně dostupné bity. Rychlovýměnné sklíčidlo umožňuje rychlou a snadnou výměnu bitů. Rychle a snadno nastavitelný kroutící moment dí ky vně uloženému nastavovacímu kroužku. Šrou bo vák se nemusí kvůli přestavení momentu ro zebírat. Tlumič odchozího vzduchu zajišťuje extrémní snížení hladiny hluku. Šroubovák je díky rychlému přepnutí přizpůsoben pro pravý i levý chod. Pomocí přepínací páčky je možná změna směru chodu i za provozu. Vhodný k utahování a uvolňování šroubů v kovoprůmyslu a dřevařském průmyslu, jakož i v sériové montážní výrobě. Typ Spotřeba Pracovní Kroutící Počet Hmotnost Obj. číslo vzduchu tlak moment otáček I/s bar Nm min -1 kg DRS ,6 6 0,5-3, ,5 D DRS ,6 6 0,2-1, ,5 D Šroubovák tlumený Přímé provedení s rovnou rukojetí a závěsným obloukem, hodí se zvláště pro práci na výrobním pásu Upínání se šestihranem 1/4" (6,35 mm) S rychlou výměnou nástavců Pravý a levý chod s rychlopřepínáním Nastavení utahovacího momentu pomocí vně uloženého stavěcího kroužku Pro šrouby do 6,5 mm díky vysokému utahovacímu momentu Extrémně tichý díky odvodu spotřebovaného vzduchu hadicí na zadní straně nářadí Typ Spotřeba Pracovní Kroutící Počet Hmotnost Obj. číslo vzduchu tlak moment otáček I/s bar Nm min -1 kg DRS ,0 D Šroubovák tlumený Pravý a levý chod s rychlopřepínáním Pistolové provedení Upínání s šestihranem 1/4" (6,35 mm) S rychlou výměnou nástavců Redukované vibrace a ochrana proti prochladnutí rukou díky gumovému držáku Nastavení utahovacího momentu pomocí vně uloženého stavěcího kroužku Pro šrouby do max. 6 x 40 mm (do smrkového dřeva) Extrémně tichý díky odvodu spotřebovaného vzduchu hadicí na zadní straně nářadí Typ Spotřeba Pracovní Kroutící Počet Hmotnost Obj. číslo vzduchu tlak moment otáček I/s bar Nm min -1 kg DRS ,2 D Šroubovák Velmi výkonné nářadí s dvojitým příklepem Pistolové provedení Pro šrouby do max. 6 x 100 mm (do smrkového dřeva) Rozsah dodávky: magnetický držák nástavců, 4 nástavce, v mini-systaineru Typ Spotřeba Pracovní Kroutící Počet Hmotnost Obj. číslo vzduchu tlak moment otáček I/s bar Nm min -1 kg DRS 140 SYS 7 6, ,0 D

14 Vrtačky Obory Autoopravárenství, autoservisy, karosářské provozy, dřevařský průmysl, kovovýroba Použití Vrtání, míchání Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Zvláštní výhody např. vrtačky BM-HW 753 L Obzvláště ergonomická díky příruční a kompaktní stavbě Neúnavná práce i při delším použití díky nízké hmotnosti Žádné víření prachu a tichý provoz díky odvodné hadici vzduchu Vhodná pro větší nářadí (např. míchací trubky) díky obzvláště pomalu točivému, výkonnému provedení 154

15 Vrtačky Vrtačka Pravý a levý chod s rychlopřepínáním S rychloupínacím sklíčidlem 3/8" Žádné víření prachu a extrémně tichá díky odvodu spotřebovaného vzduchu hadicí Typ Spotřeba Pracovní Vrtací průměr Sklíčidlo Počet Hmotnost Obj. číslo vzduchu tlak mm otáček I/s bar ocel dřevo mm min -1 kg BM 525-3/8" 6 6, ,1 D Vrtačka Pravý chod Se sklíčidlem 1/2" a přídavným ručním držákem Redukované vibrace a ochrana proti prochladnutí rukou díky gumovému držáku Žádné víření prachu a extrémně tichá díky odvodu spotřebovaného vzduchu hadicí Obzvláště malé otáčky a velký výkon Proto také vhodné pro nářadí s velkým průměrem (např. míchačky) Typ Spotřeba Pracovní Vrtací průměr Sklíčidlo Počet Hmotnost Obj. číslo vzduchu tlak mm otáček I/s bar ocel dřevo mm min -1 kg BM , ,5 D Úhlová vrtačka Pravý a levý chod s rychlým přepínáním Se sklíčidlem 3/8" Hodí se zvláště pro nepřístupná místa díky malým rozměrům Delší životnost přístroje díky vstupu vzduchu přes sítko Odvod vzduchu směrem dozadu, tím je zabráněno víření špon Typ Spotřeba Pracovní Vrtací průměr Sklíčidlo Počet Hmotnost Obj. číslo vzduchu tlak mm otáček I/s bar ocel dřevo mm min -1 kg BM-W , ,1 D Rychloupínací sklíčidlo Typ Průměr vrtáku Vhodné pro vrtačky Obj. číslo mm SSBF 3/8"-10 mm 10 BM 525-3/8", BM-W 510 B SSBF 3/8"-13 mm 13 BM 753 B

16 Brusky Obory Autoopravárenství, autoservisy, karosářské provozy, dřevařský průmysl, kovovýroba Použití Broušení, odhrotování, frézování, leštění, odrezování, oddělování Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Zvláštní výhody např. brusky SBS-HW 1031 L Neúnavná práce díky nízké hmotnosti a kompaktní stavbě Nízké nebezpečí úrazu pojistná páčka znemožňuje náhodné spuštění Obzvláště tichá a bez víření prachu díky odvodné hadici vzduchu Příjemná práce díky rukojeti s gumovým potahem, který snižuje vibrace a chrání ruce před chladem Mnohostranné použití díky 3 a 6 mm kleštině pro všechna běžně dostupná nářadí Obzvláště ergonomická díky příruční a kompaktní stavbě Dlouhá životnost díky robustnímu a stabilnímu provedení 156

17 Brusky Excentrická bruska Velmi lehká, příruční a vysoce precizní, ideálně přizpůsobená pro práci na malých plochách Perfektní doplněk pro ty, kteří požadují vysoký stupeň kvality při dokončovacích pracích Minimální váha a malé rozměry umožňují práci jednou rukou Snadné ovládání díky velké spouštěcí páce Vzduchovým regulačním ventilem je možno plynule měnit intenzitu broušení Brusná deska se suchým zipem umožňuje rychlou a snadnou výměnu brusného papíru. Oblasti použití: lakovny, karosářské a truhlářské provozy, výroba oken, dřevařský průmysl, kovoprůmysl atp. Typ Spotřeba Pracovní Brusný Počet Zdvih Hmotnost Obj. číslo vzduchu tlak talíř otáček I/min. bar Ø mm min-1 mm kg HW ,9 D brusný talíř na suchý zip (pro HW 70) B Excentrická bruska Jedna bruska ve dvou velikostech Lehká, příruční a ergonomická pro použití jednou rukou Ideálně vyvážená, s minimálními vibracemi, což se především ocení při dlouhých pracovních procesech Snadné ovládání díky velké spouštěcí páce. Vzduchovým regulačním ventilem je možno plynule měnit intenzitu broušení Brusná deska se suchým zipem umožňuje rychlou a snadnou výměnu brusného papíru S připojením pro odsávání prachu Vhodná pro všechny typy práce hrubé i jemné broušení Oblasti použití: lakovny, karosářské a truhlářské provozy, výroba oken, dřevařský průmysl, kovoprůmysl atp. Typ Spotřeba Pracovní Brusný Počet Zdvih Hmotnost Obj. číslo vzduchu tlak talíř otáček I/min. bar Ø mm min-1 mm kg HW ,1 D brusný talíř na suchý zip, 8 otvorů (pro HW 121) B Typ Spotřeba Pracovní Brusný Počet Zdvih Hmotnost Obj. číslo vzduchu tlak talíř otáček I/min. bar Ø mm min-1 mm kg HW ,1 D brusný talíř na suchý zip, 6 otvorů (pro HW 151) B Excentrická bruska S připojením na odsávání prachu Brusný talíř na suchý zip a se 6 otvory Typ Spotřeba Pracovní Brusný Počet Zdvih Hmotnost Obj. číslo vzduchu tlak talíř otáček I/min. bar Ø mm min-1 mm kg HW , ,0 D brusný talíř na suchý zip, 6 otvorů (pro HW 148) B

18 Brusky Vibrační bruska Velké, výkonné nářadí Oblasti použití: kovoprůmysl, nábytkářský průmysl a autoprůmysl S připojením pro odsávání prachu Brusná deska na suchý zip Dodatečně svorkové třmeny pro napnutí brusného papíru Typ Spotřeba Pracovní Brusná Vibrace Zdvih Hmotnost Obj. číslo vzduchu tlak deska I/min. bar mm min -1 mm kg HW x ,7 D brusná deska 115 x 220 mm na suchý zip a pro třmenové upnutí G Vibrační bruska Maximálně ergonomická a komfortní pro lehké a kompaktní broušení Minimální váha a malé rozměry umožňují práci jednou rukou Snadné ovládání díky velké spouštěcí páce Vzduchovým regulačním ventilem je možno plynule měnit intenzitu broušení Brusná deska se suchým zipem umožňuje rychlou a snadnou výměnu brusného papíru S připojením pro odsávání prachu Oblasti použití: lakovny, karosářské a truhlářské provozy, výroba oken, dřevařský průmysl, kovoprůmysl atp. HW 90 se ideálně hodí pro práci na nepřístupných místech Na poptávku brusky s třmenovým upínáním bez odsávání Typ Spotřeba Pracovní Brusná Vibrace Zdvih Hmotnost Obj. číslo vzduchu tlak deska I/min. bar mm min -1 mm kg HW x ,9 D brusná deska na suchý zip (pro HW 90) B Typ Spotřeba Pracovní Brusná Vibrace Zdvih Hmotnost Obj. číslo vzduchu tlak deska I/min. bar mm min -1 mm kg HW x ,0 D brusná deska na suchý zip (pro HW 130) B Příslušenství Typ Obj. číslo SFI-Standard brusné kolíky B brusné válečky SLW-Set 9/12/18/25 B brusné kotoučky SFH 18/10 B brusné kotoučky SFH 25/10 B brusné kotoučky SFH 9/10 B brusné kotoučky SFH 12/10 B

19 Brusky Stopková bruska (tlumená) K odhrotování, broušení, frézování různých materiálů (umělé hmoty, dřeva, kovu a podobných materiálů) v řemeslných provozech S pojistnou páčkou proti náhodnému spuštění Součástí dodávky - upínací kleština 3 a 6 mm, v systaineru Malá hmotnost a kompaktní stavba umožňují neúnavnou práci i na těžko přístupných místech Žádné víření prachu díky hadici odvádějící upotřebený vzduch Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg SBS 1031 SYS ,6 D Speciální stopková bruska (tlumená) K broušení, leštění a frézování na nářadí, modelech a k výrobě forem Redukce vibrací a ochrana před prochladnutím rukou díky gumovému držáku Sériově s 3 mm kleštinou Plynulé nastavení otáček pro rozdílné pracovní podmínky Žádné víření prachu a extrémně tichá díky hadici pro odvod upotřebeného vzduchu Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg SBS 700 SYS 170 6, ,23 D Úhlová stopková bruska (tlumená) K odhrotování, broušení, frézování Také na brusné talíře a brusné kolíky do Ø 45 mm Žádné víření prachu a extrémně tichá díky hadici pro odvod upotřebeného vzduchu S pojistnou páčkou proti náhodnému spuštění Sériově se 6 mm kleštinou Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg SBS-W ,45 D Úhlová bruska (tlumená) Speciálně pro broušení malých ploch, pro údržbářské a omítkářské práce Optimální držení díky pohonné hřídeli pod úhlem 90 Pro běžně dostupné brusné kotouče Ø 50 mm se šroubovým upevněním ke stopce Sériově se 6 a 3 mm upínací kleštinou, brusným talířem Ø 50 mm, 6 brusnými kotouči, 5 brusnými papíry, v systaineru Extrémně tichá díky hadici pro odvod upotřebeného vzduchu Redukování vibrace a ochrana proti prochladnutí díky gumovému držáku Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg WSL 105 SYS , ,73 D Příslušenství Typ Zrnitost Počet Obj. číslo kusy SFS-Set 50/6 Sada brusných kotoučů jemný, střední, hrubý 6 B SFV-Set 50/6 Sada brusných papírů velmi jemný, jemný, střední, hrubý 5 B

20 Brusky Úhlová bruska Praktický a vysoce výkonný model Pro kotouče do Ø 125 mm S pojistnou páčkou proti náhodnému spuštění Závitový kolík M 14 pro běžně dostupné brusné talíře Sériově s dodatečným držákem pro levou ruku V systaineru Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg WSL 125 SYS 380 6, ,8 D Pásová bruska K odstraňování rzi, odhrotování a broušení Oblasti použití: ocelářská technika, automobilový průmysl, údržbářské práce atd. Výkyvné brusné rameno o 360 (šířka 10 mm) pro těžce dostupná místa Automatické napínání brusného pásu V systaineru Typ Spotřeba vzduchu Pracovní tlak Počet otáček Hmotnost Obj. číslo I/min. bar min -1 kg BDS 330 SYS 400 6, ,75 D Příslušenství Typ Obj. číslo Brusný papír SFB 330x10 K80/5 B Brusný papír SFB 330x10 K120/5 B Brusný papír SFB 330x10 K180/5 B

21 Pilky Obory Autoopravárenství, autoservisy, karosářské provozy, kovovýroba Použití Řezání Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Větší bezpečnost a delší životnost plátků pilky - narážecí rameno zajišťuje bezpečné vedení pilky Příjemná práce díky rukojeti s gumovou izolací, která snižuje vibrace a chrání ruce před chladem Nízké nebezpečí úrazu pojistná páčka znemožňuje náhodné spuštění Neúnavná práce i při delším použití díky nízké hmotnosti Karosářské pilky Speciálně pro použití pro karosářské plechy S pojistnou páčkou proti náhodnému spuštění Pojistka řízení pilky a délky plátku do pilky, zajišťující dlouhou životnost ostří Gumový držák sloužící jako ochrana proti chladu KS-Set 9A-SYS extrémně tichá díky hadici pro odvod upotřebeného vzduchu. Dodávka v systaineru. Typ Spotřeba Pracovní Počet Délka Síla Hmotnost Obj. číslo vzduchu tlak zdvihů zdvihu řezu I/min. bar min-1 mm mm kg KS-9A-SYS 200 6, ,2 0,9 D KS-9A 200 6, ,2 0,9 D Plátky do pily Provedení v bimetalu jednotka balení 5 ks Typ pro sílu plechu ozubená délka rozteč zubů Obj. číslo mm mm mm SGB-Bimet 0,3-0,8/5 0,3-0,8 50 0,8 B SGB-Bimet 0,8-1,2/5 0,8-1,2 50 1,0 B

22 Vyřezávač okenních skel Obory Autoopravárenství, autoservisy, karosářské provozy Použití Řezání, broušení, oddělování, stříhání, škrábání Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Nízké nebezpečí úrazu pojistná páčka znemožňuje náhodné spuštění Tichý díky odvodné hadici vzduchu Flexibilní možnosti využití díky vyměnitelným nástavcům Obzvláště ergonomický díky příruční a kompaktní stavbě Obzvláště příruční a s příjemnou obsluhou díky nízké hmotnosti Vyřezávač okenních skel (tlumený) K demontáži lepených skel bez zdraví škodlivých výparů S pojistnou páčkou proti náhodnému spuštění Extrémně tichý díky hadici pro odvod upotřebeného vzduchu Upnutí nářadí 19 mm šestihran Praktické a snadno ovladatelné nářadí díky své nízké hmotnosti Také použití s běžně dostupnými brusnými deskami, diamantovými kotouči, škrabáky a tvarovými noži Rozsah dodávky: po 1 rovném, rovně usazeném a zahnutě usazeném řezacím noži, v systaineru Typ Spotřeba vzduchu Pracovní tlak Počet kmitů Hmotnost Obj. číslo I/min. bar min -1 kg SPA-SYS 280 6, ,0 D Příslušenství Sada nožů (po 1 noži rovně plochým, rovně usazeném, zahnutě usazeném) Typ Obj. číslo MR-Set-HW-SPA B

23 Nýtovací kleště Obory Autoopravárenství, autoservisy, karosářské provozy, kovovýroba Použití Nýtování Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Vhodné pro různé nýty díky použití různých nosních kousků Uklízí již při práci díky sběrací nádobce na nýty Neomezená možnost pohybu díky otočnému připojení stl. vzduchu Obzvláště ergonomické díky příruční a kompaktní stavbě Možné použití i s malým kompresorem díky nízké spotřebě vzduchu Nýtovací kleště Použití: v autoopravárenství, při výrobě klimatiza ce a fasád, stavbě skříňových rozvaděčů, při karosářských pracích a v leteckém průmyslu. Použití nýtů s rozdílnými nosními kusy umožňuje zpracování všech běžně dostupných nýtů. Žádné namáhavé sbírání nýtů díky sběrací nádobce Nízká spotřeba vzduchu, proto je možné použití na stavbách také s malým kompresorem Rozsah dodávky: různé nosní kusy, 4 x 10 nýtů, v systaineru Typ Spotřeba vzd. Pracovní tlak Nýty Hmotnost Obj. číslo l/ zdvih bar Ø mm kg NZ-SYS 0,8 6,3 2,4-4,8 1,7 D

24 Tlakové maznice Obory Autoopravárenství, autoservisy Použití Mazání Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Profesionální práce díky převodu tlaku 1:40 pro profesionální práci - 6 bar vstup. tlaku odpovídá tlaku 240 bar na hydraulické vsuvce Flexibilní použití se 400 g kartušemi nebo volným materiálem Rychlý postup práce a snadná práce bez vynaložení námahy Dosáhne i na těžko dostupná místa díky kompaktní stavbě Optimální držení maznicové vsuvky díky osvědčenému čtyřzubému přídržnému systému Tlaková maznice manuální S převodem tlaku 1:40 pro profesionální práci, 6 bar vstup. tlaku odpovídá tlaku 240 bar na hydraulické vsuvce Pro běžně dostupné 400 g kartuše nebo volný materiál Optimální držení maznicové vsuvky díky čtyřzubému přídržnému systému S každým stisknutím ovládací páčky je mazací hmota posunována 200 mm dlouhá připojovací hadice Typ Spotřeba vzduchu Pracovní tlak Hmotnost Obj. číslo I/min. bar kg FP-M 0, ,5 D Tlaková maznice automatická S převodem tlaku 1:40 pro profesionální práci, 6 bar vstup. tlaku odpovídá tlaku 240 bar na hydraulické vsuvce Pro běžně dostupné 400 g kartuše nebo volný materiál Optimální držení maznicové vsuvky díky čtyřzubému přídržnému systému Zde je mazací hmota tak dlouho posunována, dokud je stisknuta ovládací páčka. Proto je mazací proces podstatně jednodušší a rychlejší 450 mm dlouhá připojovací hadice umožňuje dosažitelnost i na těžko dostupná místa Typ Spotřeba vzduchu Pracovní tlak Hmotnost Obj. číslo I/min. bar kg FP-A 0, ,5 D

25 Přístroj na odsávání oleje a odvzdušnění brzd Obory Autoopravárenství, autoservisy Použití Odsávání brzdové kapaliny a motorových olejů Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, bez oleje Rychlá a snadná výměna odsávacích sond díky nacvakávacímu adaptéru Rychlá práce díky použití dvou odsávacích sond přes propojovací spojku Dlouhá životnost díky nádobě z odolné umělé hmoty Velký vypouštěcí otvor zajišťuje rychlé vyprázdnění nádoby bez nářadí Stabilní díky rozšířenému dnu nádoby Bezproblémový provoz delší dobu díky možnosti aretace spouštěcí páčky Extrémně tichý díky tlumiči na výstupu vzduchu Přístroj na odsávání oleje a odvzdušnění brzd K odsávání motorových olejů z aut, motocyklů, sekaček, traktorů atd. K odvzdušnění brzd u aut, motocyklů atd. Nacvakávací adaptér pro odsávací sondy zajišťuje rychlou a snadnou výměnu sond Rychlá práce při možnosti použití 2 odsávacích sond přes propojovací spojku Sériově se speciální sondou pro odvzdušnění brzd Dlouhá životnost díky nádobě z odolné umělé hmoty Extrémně tichý díky tlumiči na výstupu vzduchu Velký vypouštěcí otvor o Ø 20 mm zajišťuje rychlé vyprázdnění nádoby bez nářadí Stabilní díky rozšířenému dnu nádoby Bezproblémový provoz delší dobu díky možnosti aretace spouštěcí páčky Typ Spotřeba vzd. Pracovní tlak Nádobka Hmotnost Obj. číslo l/ min. bar l kg OBG 160 6,3 5,5 1,7 D

26 Jehlové oklepávače Obory Autoopravárenství, karosářské provozy, kovovýroba, malířské obory, stavebnictví Použití Odstraňování drsných svářecích strusek, oklepávání barev, opracování cihel, odstraňování omítek a zbytkového betonu na betonářské oceli Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Obzvláště dlouhá životnost díky robustnímu celokovovému pouzdru Flexibilně použitelné pro různé povrchy díky přenastavení tuhosti jehel vodícím pouzdrem Velká trvanlivost ostří díky jehlám ze speciální oceli Obzvláště ergonomické díky příruční a kompaktní stavbě Rychlá práce díky snadné výměně jehel bez použití nářadí 166

27 Jehlové oklepávače Jehlový oklepávač Společné znaky: Použití: K odstraňování drsných svářecích strusek, oklepávání barev, opracování cihel, odstaňování omítek a zbytkového betonu na betonářské oceli Dlouhá životnost díky robustnímu celokovovému pouzdru Velká trvanlivost ostří, díky jehlám ze speciální oceli, délka jehel 145 mm Ø 3 mm Dodávka v systaineru Rychlá výměna jehel díky jednoduchému otočení vodícího pouzdra Typ Spotřeba vzd. Pracovní tlak Počet úderů Jehly Hmotnost Obj. číslo I/min. bar min -1 (počet) kg NP-AT 12 SYS 120 6, ,2 D Jehlový oklepávač Společné znaky: Použití: K odstraňování drsných svářecích strusek, oklepávání barev, opracování cihel, odstaňování omítek a zbytkového betonu na betonářské oceli Dlouhá životnost díky robustnímu celokovovému pouzdru Velká trvanlivost ostří, díky jehlám ze speciální oceli, délka jehel 145 mm Ø 3 mm Dodávka v systaineru Optimální přizpůsobení při změně pracovních podmínek, díky přenastavení tuhosti jehel vodícím pouzdrem Ergonomický držák, pistolové provedení Typ Spotřeba vzd. Pracovní tlak Počet úderů Jehly Hmotnost Obj. číslo I/min. bar min -1 (počet) kg NP-AT 28 SYS 220 6, ,5 D Náhradní jehly Typ Obj. číslo EN-AT 12 náhradní jehly sada s 12 kusy pro AT 12 B EN-AT 28 náhradní jehly sada s 28 kusy pro AT 28 B EN-AT 19 náhradní jehly sada s 19 kusy pro AT 19 B EN-AT 1 K náhradní jehly sada s 12 kusy pro AT 1 K B EN-AT 2 K náhradní jehly sada s 19 kusy pro AT 2 K B EN-AT 3 K náhradní jehly sada s 28 kusy pro AT 3 K B Hadicový přimazávač Precizní hadicový přimazávač, jmenovitý tlak 16 bar. Nastavitelný pomocí jehlového ventilu. Nelze použít u nářadí s příklepem. Typ Obj. číslo LOE-P 3/8 D Otočná vsuvka Zabraňuje přetočení tlakové hadice při práci. Připojení: R 1/4" a Typ Obj. číslo STNP-R1/4a otočný E

28 Sekací kladiva Obory Štukatérství, stavebnictví, malířské obory Použití Sanace (rekonstrukce a nová výstavba), odsekávání omítky, odstraňování podlahových krytin, sekání zářezů, dělení plechů Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Sekáč se nemůže přetočit díky šestihrannému upnutí Rychlá výměna sekáčů díky sklíčidlu s křížovým zajištěním sekáče Vysoká sekací síla při malé hmotnosti Žádné víření prachu díky odvodu vzduchu směrem dolů Dlouhá životnost díky robustním a málo opotřebitelným materiálům stavebních dílů Mnohostranné použití díky širokému příslušenství 168

29 Sekací kladiva Sekací kladivo v sadě Ideální pro opracování kovů a plechů, odstraňování zarezlých šroubů, ale i pro práce na cihlách, pórobetonu či zdivu Rozsah dodávky: špičatý sekáč 185 mm, plochý sekáč 175 mm, oddělovací sekáč na plech 175 mm, sekáč na stříhání plechu 180 mm, sekáč na odsekávání čepů 175, kufřík z umělé hmoty. Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-MHM ,5 D Příslušenství Sklíčidlo HK-K-MHM/Kfz s křížovým zajištěním sekáče B rychloupínací pružina SSF-SM/Kfz jako náhradní díl B Sekací kladivo Rozsah dodávky: oddělovací sekáč na plech 125 mm, sekáč na stříhání plechu 130 mm, děrovací sekáč 125 mm, plochý sekáč 180 mm, kufřík z umělé hmoty. Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-Kfz ,2 D Příslušenství Sklíčidlo HK-K-MHM/Kfz s křížovým zajištěním sekáče B rychloupínací pružina SSF-SM/Kfz jako náhradní díl B Sekací kladivo Vysoká sekací síla při malé hmotnosti Ideální pro odsekávání sádry, vysekávání drážek Sklíčidlo s křížovým zajištěním sekáče Rozsah dodávky: špičatý sekáč 175 mm, plochý sekáč 190 mm, široký sekáč, v systaineru Speciálně pro štukatéry, malíře, elektrikáře Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-MMH 10 SYS , ,4 D Příslušenství Sklíčidlo HK-K-MMH 10 s křížovým zajištěním sekáče G Sortiment sekáčů se šestihranem 10 mm Vhodné pro sekací kladiva s upínáním 10 mm standardní provedení z legované nářaďové oceli Typ DxŠ 3) Obj. číslo Typ DxŠ 3) Obj. číslo mm mm špičatý sekáč ML10-S 200x12 200x12 B ML10-S 180x12 HSS 180x12 B špičatý sekáč ML10-S 350x12 350x12 B ML10-S 250x12 HSS 250x12 B plochý sekáč ML10-F 180x20 180x20 B ML10-F 250x12 HSS 250x12 B plochý sekáč ML10-F 250x20 250x20 B široký sekáč přímý ML10-BG 180x50 180x50 B široký sekáč zahnutý 1) ML10-BK 180x50 180x50 B sekáč na plech ML10-BS 135x18 135x18 B sekáč na nýty a drážky 2) ML10-N 210x23 210x23 B ) speciálně k odsekávání venkovní omítky a podlah 2) lehce zahnutý pro lepší vedení při drážkových pracích ve zdivu, betonu, pálených cihlách, pórobetonu 3) celková délka x šířka 169

30 Sekací kladiva Sekací kladivo Lehčí sekací kladivo s enormní sekací silou Pro zhotovování záseků a temovací práce Vysoká odolnost proti opotřebení i při trvalém provozu Rozsah dodávky: špičatý sekáč 190 mm, plochý sekáč 190 mm Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-SMH 19 SYS ,2 D Sortiment sekáčů pro SMH 19 se šetihranem 12 mm z legované nářaďové oceli Typ DxŠ 3) Obj. číslo mm špičatý sekáč ML 12-S 190x20 HSS 190x20 B špičatý sekáč ML 12-S 270x20 HSS 270x20 B plochý sekáč ML 12-F 190x20 HSS 190x20 B plochý sekáč ML 12-F 270x20 HSS 270x20 B široký sekáč ML 12-BG 255x50 HSS 255x50 B široký sekáč ML 12-BG 266x95 HSS 265x95 B sklíčidlo s křížovým zajištěním sekáče HK-K-SMH 19 B Sekací kladivo Robustní sekací kladivo pro demoliční a temovací práce S křížovým zajištěním sekáče Vysoká odolnost proti opotřebení i při trvalém provozu 3/4" připojení ke stlačenému vzduchu s připojovací hadicí Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-SMH ,1 D Sortiment sekáčů pro SMH 55 se šestihranem 15 mm Typ DxŠ 3) Obj. číslo mm špičatý sekáč ML 15-S 270x20 270x20 B plochý sekáč ML 15-F 270x20 270x20 B široký sekáč ML 15-BG 270x95 270x95 B sklíčidlo s křížovým zajištěním sekáče HK-K-SMH 55 B Sekací kladivo Ideální nářadí pro malíře, zedníky a štukatéry k osekávání omítek ze zdí. Gumová rukojeť dobře izoluje před chladem, osekávač neklouže v rukách a zároveň jsou utlumené vibrace Vypínací pojistka na spoušti zabrání nechtěnému spuštění Kovová upínací hlava s integrovaným tlumičem snižuje vibrace. Malá spotřeba vzduchu, možno využít i s menšími kompresory. Délka trubky 880 mm umožňuje velký pracovní rozsah. Malá hmotnost zajišťuje neúnavnou a snadnou práci. Sériově se zahnutým širokým sekáčem. Typ Upínání Spotřeba Pracovní Počet Délka Hmotnost Obj. číslo mm vzduchu tlak úderů zdvihu I/min. bar min -1 mm kg MLH-P ,6 D Příslušenství Široký sekáč zahnutý ML 10-BK 215x x 100 mm 3) B ) celková délka x šířka 170

31 Sponkovačky a hřebíkovače Obory Tesaři, truhláři, malíři, vnitřní výstavba, výroba nábytku, dřevovýroba Použití Sponkování, hřebíkování Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, s olejovou mlhou Neúnavná práce díky nízkým vibracím a ergonomické stavbě Rychlá a snadná práce díky bezproblémovému plnění zásobníku Bezpečné používání díky kontaktní pojistce Individuálně nastavitelné na různé materiály díky plynulé regulaci výšky úderu Vysoký výkon s využitím i u tvrdšího dřeva 171

32 Sponkovačky a hřebíkovače Sponkovačka K připevňování fólií, látek, kůže, izolačního materiálu, koberců, krytin stěn. Bezproblémové plnění zásobníku sponami zespoda Gumová rukojeť chrání před chladem a neklouže Kontaktní pojistka není nutná díky možnosti blokování spouště Pro sešívací spony typ 80, délka 6-16mm Typ Spotřeba vzd. Pracovní tlak Kapacita Hmotnost Obj. číslo l/ na úder bar zásobníku kg KLG-80/16 0, ,9 D Sešívací spony typ 80 Šířka hřbetu 12,8 mm, síla drátu 0,7 x 0,9 mm Typ Délka Balení Obsah Obj. číslo mm množ. kartonu KL 80/06 CNK/ * C KL 80/08 CNK/ * C KL 80/10 CNK/ * C KL 80/12 CNK/ * C KL 80/14 CNK/ * C KL 80/16 CNK/ * C Sponkovačka K připevňování drážkových a pérových prken přímo do drážky (neviditelně), lišt, upínacích desek Bezproblémové plnění zásobníku sponami zespoda Gumová rukojeť chrání před chladem a neklouže S kontaktní pojistkou a spouští pro rychlé opakování úderů Snížené zdravotní riziko díky nastavitelnému odvodu vzduchu Pro sešívací spony typ 90, délka mm Dodávka: v systaineru s 2000 spon, délka 30 mm Typ Spotřeba vzd. Pracovní tlak Kapacita Hmotnost Obj. číslo l/ na úder bar zásobníku kg KLG-90/30 SYS 0,5 3, ,4 D Sponkovačka Použití: Vnitřní stavby, např. k připevňování stěnových a stropních krytin, upínacích desek. Bezproblémové plnění zásobníku sponami shora Gumová rukojeť chrání před chladem a neklouže S kontaktní pojistkou Snížené zdravotní riziko díky nastavitelnému odvodu vzduchu Vhodná u prohlubenin a těžce dostupných míst díky úzké přední desce S částečnou regulací nastavení hloubky úderu Pro sešívání spony typ 90, délka mm Dodávka: v systaineru s 2000 spon, délka 30 mm Typ Spotřeba vzd. Pracovní tlak Kapacita Hmotnost Obj. číslo l/ na úder bar zásobníku kg KLG 90/40-SYS 0, ,2 D BK = hladká, C = dlátová špička, CD = speciální špička, D = pilová špička, FZ = žárově zinkované, H = tvrzené, NK = pozinkované, Ri = kroucené provedení, S = šroubové provedení, B = Brads, CN = bubnové hřebíky, RN = hřebíky s kulatými hlavičkami v pásech, SN = hřebíky se závěrnými hlavičkami, TN = T-hřebíky Z = spony se stavební registrací podle DIN 1052 díl 2, V2A = nerez provedení. Máte-li zájem o spony ve větším balení za výhodnějíších podmínek, kontaktujte svého prodejce. * Ceny spojovacího materiálu jsou vždy v cenících uvedeny za balení! 172

33 Sponkovačky a hřebíkovače Sešívací spony typ 90 Šířka hřbetu 5,8 mm, síla drátu 1,05 x 1,27 mm. Typ Délka Balení Obsah Obj. číslo mm množ. kartonu KL 90/15 CNKH/ * C KL 90/20 CNKH/ * C KL 90/25 CNKH/ * C KL 90/28 CNKH/ * C KL 90/30 CNKH/ * C KL 90/30 CV2AH/ * C KL 90/35 CNKH/ * C KL 90/40 CNKH/ * C Hřebíkovač Kombi K připevňování drážkových a pérových prken, panelů, lišt. S jedním přístrojem se připevní sešívací spony do postranních drážek a téměř neviditelný hřebík bude použit v liště obložení. Zásobník ze strany pro bezproblémové plnění sponami a hřebíky Úsporná práce díky nastavitelné hloubce úderu Tichá díky odvodu vzduchu na zadní straně Snížené zdravotní riziko díky kontaktní pojistce Gumová ochrana kontaktní pojistky zabraňuje poškození měkkého dřeva Gumová rukojeť chrání před chladem a snižuje vibrace Rychlé odstranění závad jednoduchým otevřením čelní desky bez nářadí Pro hřebíky se závěrnými hlavičkami typu SN (délka mm) a sešívací spony typu 90 (délka mm) Rozsah dodávky: V systaineru s 1000 hřebíků se závěrnými hlavičkami, délka 40 mm a 2000 spon, délka 30 mm Typ Spotřeba vzd. Pracovní tlak Kapacita Hmotnost Obj. číslo l/ na úder bar zásobníku kg KNG 40 SYS 0, ,4 D Hřebíkovač pro hřebíky se závěrnými hlavičkami K připevňování zasklivacích, ozdobných a podstavcových lišt. Neviditelný hřebík do klížených dřevěných dílů Bezproblémové plnění zásobníku ze strany Gumový držák chrání před chladem a neklouže S kontaktní pojistkou Pro hřebíky se závěrnými hlavičkami typ SN, délka 16-50mm Obsah dodávky: v systaineru, po 1000 hřebíků se závěrnými hlavičkami, délka 30 a 40 mm Typ Spotřeba vzd. Pracovní tlak Kapacita Hmotnost Obj. číslo l/ na úder bar zásobníku kg SNG-50 SYS 1, ,4 D Hřebíky se závěrnými hlavičkami typ SK Síla drátu 0,9 x 1,2 mm. Typ Délka Balení Obsah Obj. číslo mm množ. kartonu SN 113 NK/ * C SN 116 NK/ * C SN 120 NK/ * C SN 125 NK/ * C SN 130 NK/ * C SN 130 V2A/ * C SN 135 NK/ * C SN 140 NK/ * C SN 150 NK/ * C BK = hladká, C = dlátová špička, CD = speciální špička, D = pilová špička, FZ = žárově zinkované, H = tvrzené, NK = pozinkované, Ri = kroucené provedení, S = šroubové provedení, B = Brads, CN = bubnové hřebíky, RN = hřebíky s kulatými hlavičkami v pásech, SN = hřebíky se závěrnými hlavičkami, TN = T-hřebíky Z = spony se stavební registrací podle DIN 1052 díl 2, V2A = nerez provedení. Máte-li zájem o spony ve větším balení za výhodnějíších podmínek, kontaktujte svého prodejce. * Ceny spojovacího materiálu jsou vždy v cenících uvedeny za balení! 173

34 Sponkovačky a hřebíkovače Sešívací spony typ 347 Šířka hřbetu 4,8 mm, síla drátu 0,6 x 0,9 mm. Sešívací spony typ 92 Šířka hřbetu 8,85 mm, síla drátu 1,05 x 1,27 mm. Typ Délka Balení Obsah Obj. číslo mm množ. kartonu KL 347/10 CNK/ C KL 347/16 CNK/ C KL 347/20 CNK/ C KL 347/25 CNK/ C Typ Délka Balení Obsah Obj. číslo mm množ. kartonu KL 92/20 CNKH/ C KL 92/25 CNKH/ C KL 92/30 CNKH/ C Pouze pro Superfix 92/40: KL 92/40 CNKH/ C Sešívací spony typ 114 Šířka hřbetu 10,4 mm, síla drátu 1,4 x 1,6 mm. Typ Délka Balení Obsah Obj. číslo mm množ. kartonu KL 114/30 CNKH/ * C KL 114/35 CNKH/ * C KL 114/40 CNKH/ * C KL 114/45 CNKH/ * C KL 114/50 CNKH/ * C KL 114/65 CNKH/ * C T- hřebíky typ TN Síla drátu 2,18 mm, pozinkované. Bubnové hřebíky typ CN Spojené drátem. Sklon hřebíku 16, síla drátu 2,9 a 3,1 mm. Pásové hřebíky typu RN V pásech spojené umělou hmotou. Sklon hřebíku 21, síla drátu 2,9; 3,1 a 3,4 mm. Typ Délka Balení Obsah Obj. číslo mm množ. kartonu TN 22/32 NK/ * F TN 22/44 NK/ * F TN 22/50 NK/ * F TN 22/60 NK/ * F TN 22/64 NK/ * F Typ Délka Balení Obsah Obj. číslo mm množ. kartonu CN 29/65 BK/ * F CN 29/65 NK/ * F CN 29/70 BK/ * F CN 29/80 BK/ * F CN 29/80 BKS/ * F CN 29/90 BK/ * F CN 29/90 BKS/ * F CN 31/70 BK/ * F CN 31/80 BK/ * F CN 31/90 BK/ * F Typ Délka Balení Obsah Obj. číslo mm množ. kartonu RN 29/65 BKH/ * F RN 29/65 BKSH/ * F RN 31/70 BKH/ * F RN 31/80 BKH/ * F RN 31/90 BKH/ * F RN 34/100 BKH/ * F BK = hladká, C = dlátová špička, CD = speciální špička, D = pilová špička, FZ = žárově zinkované, H = tvrzené, NK = pozinkované, Ri = kroucené provedení, S = šroubové provedení, B = Brads, CN = bubnové hřebíky, RN = hřebíky s kulatými hlavičkami v pásech, SN = hřebíky se závěrnými hlavičkami, TN = T-hřebíky Z = spony se stavební registrací podle DIN 1052 díl 2, V2A = nerez provedení. Máte-li zájem o spony ve větším balení za výhodnějíších podmínek, kontaktujte svého prodejce. * Ceny spojovacího materiálu jsou vždy v cenících uvedeny za balení! 174

35 Stříkací pistole Obory Lakýrnické práce, výroba automobilů, péče o karoserie, autoservisy, restaurování starých automobilů, truhláři, dřevovýroba, vnitřní výstavba, kovovýroba Použití Lakování různých materiálů, podkladů, součástek Požadavky na kvalitu stlačeného vzduchu Bez kondenzátu, vyčištěný, bez oleje Zvláštní výhody např. stříkací pistole FP-HTE 2 Neúnavná práce díky nízké hmotnosti Vždy správné množství barvy díky regulačnímu ventilu pro množství barvy Mnohostranně využitelná pro různé materiály a povrchy Rychlá výměna nádobek díky inteligentnímu systému výměnných nádobek Hodí se pro zpracování vodou ředitelných laků díky trysce i jehle z nerez oceli 175

36 Stříkací pistole Stříkací pistole Mnohostranně použitelná stříkací pistole na menší plochy, např. v modelářství, ale i pro autodílny (opravy) S tryskou Ø 0,7 mm pro kulatý a široký paprsek S horní (0,25l) a 2 spodními nádobkami a adaptérem. Výměnná sada nádobek pro svislé stříkání díky otáčivé nádobce Typ Spotřeba vzduchu Pracovní tlak Hmotnost Obj. číslo I/min. bar kg FSP-Mini-Vario ,34 D Příslušenství Typ Sada trysek Obj. číslo Ø mm DSZ 0,5 Mini-Vario 2 0,5 B DSZ 0,7 Mini-Vario 2 0,7 B DSZ 1,0 Mini-Vario B DSZ 1,2 Mini-Vario B FB 0,2 l-mini-vario Horní nádobka B B-Set-Mini-Vario 2 Výměnná sada nádobek (3 nádobky se šroubovacím víkem) B AD-B-Set-Mini-Vario 2 Adaptér pro výměnnou sadu nádobek B Stříkací pistole S tryskou z nerezavějící oceli a horní nádobkou 0,5 l s kapací zarážkou Plynulé nastavení kulatého nebo širokého paprsku Se vzduchovým mikrometrem Sériově s tryskou 1,5 mm Typ Tryska Spotřeba vzduchu Pracovní tlak Hmotnost Obj. číslo Ø I/min. bar kg FSP-Optimal ,5 1, ,72 D Příslušenství Typ Sada trysek Obj. číslo Ø mm DSZ 1,3 Optimal ,3 B DSZ 1,5 Optimal ,5 B DSZ 1,7 Optimal ,7 B DSZ 1,9 Optimal ,9 B DSZ 2,2 Optimal ,2 B DSZ 2,5 Optimal ,5 B FB 0,5 l-optimal 2001 Horní nádobka B
