Návod na obsluhu a údržbu. pásové brusky BDS-HW 330 SYS v systaineru. Obj. č. D

Transkript

1 Návod na obsluhu a údržbu pásové brusky BDS-HW 330 SYS v systaineru Obj. č. D Únor 2007

2 Vážený zákazníku, děkujeme Vám za důvěru, kterou jste projevili nám i našim výrobkům. Přečtěte si návod k obsluze, dříve než budete s pásovou bruskou pracovat. Tento návod k obsluze a údržbě obsahuje důležité pokyny, které jsou nezbytné k bezpečnému a bezporuchovému provozu Vaší pásové brusky. Ukládejte proto tento návod vždy u Vaší pásové brusky. Všeobecné pokyny Používání návodu k obsluze Doporučujeme: Kontroly, instalace a údržby by měly být prováděny kvalifikovanou osobou a dokumentovány v údržbové knize. Při dotazech uvádějte objednací číslo Vaší pásové brusky. Aby jste mohli rychle a racionálně přečíst návod k obsluze, máme pro vás praktické rady, jak používat tyto symboly.tyto symboly se nacházejí vedle textů (vztahují se tedy pouze na text vedle), vedle obrázků (vztahují se ke grafice) nebo na začátku stránky (vztahují se k celkovému obsahu stránky). Pozor: Věnujte těmto symbolům nejvyšší pozornost! Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pokud se nebudete řídit návodem na obsluhu, zanikají veškeré nároky na záruku! Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Důležitá upozornění: Při práci s pásovou bruskou noste odpovídající ochraný pracovní oděv, zejména pak chrániče sluchu, pokrývku hlavy, ochranné brýle, pracovní rukavice a dýchací masku, jakož i podle druhu broušení ochranu obličeje, koženou zástěru a pracovní obuv. Dodržujte bezpečnostní předpisy! Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. 2 Schneider Bohemia

3 Obsah 1. Technické údaje 2. Rozsah dodávky 1. Technické údaje Rozsah dodávky Obrázek pásové brusky Funkce a použití Vlastnosti Bezpečnostní předpisy Uvedení do provozu Údržba a péče Vyhledávání závad Záruční podmínky Příslušenství Místo pro poznámky ES-Prohlášení o shodě Adresa dovozce Výkon: Počet otáček: Max. spotřeba vzduchu: Max. provozní tlak: Brusný pás (šířka/délka): Hladina hlučnosti L PA 1 m (ve vzdálenost 1 m) podle DIN , část 20: Hladina hlučnosti L WA 1 podle DIN , část 20: Vibrace podle DIN ISO 8662: Dop. průměr hadice (vnitřní) při L = 10 m: Rozměry: šířka x hloubka x výška: Hmotnost: Potřebná kvalita vzduchu: Výkonnost kompresoru: Nastavitené hodnoty pro práci: 0,54 kw ot/min 400 l/min 6,3 bar 10 x 330 mm 78 db (A) 85 db (A) 2 m/s² 9 mm 310 x 75 x 68 mm 0,75 kg Vyčištěný, bez kondenzátu a s olejovou mlhou. Přes údržbovou jednotku redukčním ventilem s filtrem a olejovým přimazávačem. Plnící výkon kompresoru alespoň 280 l/min, což odpovídá výkonu motoru od 2,2 kw). Nastavitelný pracovní tlak na redukčním ventilu s filtrem 6 bar. 1 Pásová bruska typ BDS-HW Systainer 1 Brusný pás K80 (5) 1 Imbusový klíč 1 Ochranné brýle 1 Láhev oleje 1 Záruční list 1 Návod na obsluhu a údržbu pásové brusky typ BDS-HW 330 SYS Schneider Bohemia 3

4 3. Obrázek pásové brusky Poz. Označení Množ Brusný pás Upevňovací šroub pro brusné rameno Ovládací páčka Páčka pro napnutí Vsuvka pro připojení stl. vzduchu R 1/4"a 1 4. Funkce a použití 4.1 Vlastnosti 5. Bezpečnostní předpisy Pásová bruska typ BDS-HW 330 je otáčivé pneumatické nářadí pro řemeslné použití. Hodí se odstraňování rzí, odhrotování a broušení. Oblasti použití : ocelářská výroba, výroba forem, automobilový průmysl, údržbářské práce, začišťování svárů atd. Velmi dobrá pohyblivost pásové brusky, nízká hmotnost a kompaktní provedení umožňují neúnavnou práci i těžko přístupných místech. Přes jistící páčku na ovládací páčce (poz. 0290) je zajištěna bezpečnost při odložení tak, aby byl přístroj chráněn před neúmyslným spuštěním. Odchozí vzduch vychází ze zadní části těla opět ven, čímž se zabrání víření brusného prachu. Brusný pás lze jednoduše napnout či vyměnit díky rychloupínacímu zařízení s pružinou v brusném rameni. Systainer se skvěle hodí k úschově nebo transportu pásové brusky a příslušenství. Díky tomu se ztratí méně dílů. Chraňte sebe a své okolí dodržováním bezpečnostních předpisů. Předejdete tím možnému nebezpečí úrazu. Ve vlastním zájmu dodržujte následující pokyny: - Provozovatel musí zajistit bezpečnost provozu. - Chraňte před dětmi a domácími zvířaty, je-li přístroj v provozu. - Pásovou brusku ukládejte z dosahu dětí. - Pásovou brusku nepoužívejte v místnostech, kde hrozí nebezpečí exploze. 4 Schneider Bohemia

5 - Pozor na hořlavé materiály, při broušení může dojít k jiskření. - Úhlovou brusku mohou obsluhovat a udržovat pouze poučené osoby. Opravy mohou provádět pouze kvalifikované osoby. - Na pásové brusce neprovádějte žádné manipulace, opravy ani jí nepoužívejte k jiný účelům, než je určena. - Při údržbových pracích nebo opravách dbejte, aby: byla pásová bruska odpojena od zdroje stl. vzduchu. - Nastavení maximálního provozního tlaku nesmí být překročeno (viz. Technické údaje ). Nastavení pracovního tlaku musí být provedeno přes redukční ventil s filtrem. - Jako zdroj energie stl. vzduchu nepoužívejte žádné plyny. - Připojení stl. vzduchu poveďte přes rychlospojku. - Nenechávejte běžet při plných otáčkách naprázdno. - Nedotýkejte se rotujících částí. - Používejte pouze originální náhradní díly. - Při práci s pásovou bruskou noste odpovídající pracovní oděv, zejména pak chrániče sluchu, pokrývku hlavy, ochranné brýle, pracovní rukavice a ochrannou masku, podle druhu broušení popř. i ochranu obličeje, koženou zástěru a pracovní obuv. - Pozor: V rámci nutných ochranných opatření chraňte sebe a ostatní osoby nebo předměty nacházející se v bezprostřední blízkosti tak, abyste zabránili škodám na zdraví nebo poškození předmětů. - Dbejte na to, aby se v okolí práce s bruskou nenacházely žádné osoby bez nutných ochranných pomůcek. - Používejte pouze brusné pásy určené pro dané nářadí. - Pozor, při práci může dojít v bezprostřední blízkosti s úhlovou bruskou k poruchám v komunikaci (hluk). - Pozor, při zatížení břemenem dochází k vibracím přístroje, které se přenáší na uživatele. Bezpodmínečně pracujte v pracovních rukavicích. - K práci přistupujte odpočatí a soustředění. - Pozor, za provozu může dojít ke zvíření prachu. Pracujte bezpodmínečně s ochrannými brýlemi a ochrannou dýchací maskou. - Vyskytnou-li se na přístroji netěsnosti nebo jiné poruchy provozu, odpojte přístroj od zdroje se stl. vzduchem a odtraňte příčiny poruchy. - Likvidace pneumatického nářadí musí být provedena podle platných zákonných ustanovení. Schneider Bohemia 5

6 6. Uvedení do provozu Nastavte na brusném rameni požadovanou polohu a upevn ěte ji upevňovacím šroubem (viz Obrázek pásové brusky str. 4, Upevňovací šroub pro brusné rameno poz. 0150). Pro montáž brusného pásu tlačte proti brusnému rameni (viz obr. 1 a obr. 2). Nyní můžete brusný pás nasadit (viz obr. 3). Dávejte pozor na směr pohybu brusného pásu (je-li k dispozici označení). Stiskněte páčku pro napnutí (viz Obrázek pásové brusky str.4, poz. 0400). Brusný pás se napne automaticky. Obr. 1 Obr. 2 Obr. 3 Obr. 4 Připojení ke zdroji stl. vzduchu proveďte pomocí pružné hadice stl. vzduchu s rychlospojkou. Připojení rychlospojky: Při připojení rychlospojky musíte pouze vsuvku hadice stl. vzduchu zatlačit do rychlospojky (poz. 0450). Uzavření nastává automaticky. Otevření rychlospojky: Pásová bruska bude od hadice stl. vzduchu oddělena tak, že rychlospojku tlačíte směrem k brusce a současně odtahujete vnější spojkový kroužek. Pozor: Při otevření rychlospojky vždy pevně stiskněte hadici stl. vzduchu, nebezpečí švihnutí hadicí. Nebezpečí úrazu! 6 Schneider Bohemia

7 Švihající hadici a hlučnému odvzdušnění je možno zabránit použitím bezpečnostních rychlospojek od Schneider Bohemia s.r.o. Přiložte úhlovou brusku k opracovávanému objektu. Přepnutím bezpečnostní páčky a stisknutím ovládací páčky (poz. 0290) se uvede úhlová bruska do provozu. Důležité: Při výměně brusných pásů odpojte nářadí bezpodmínečně od zdroje stl. vzduchu a postupujte, jak je popsáno výše. 7. Údržba a péče Dodržováním zde uvedených pokynů k údržbě zajistíte tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz. Nářadí po použití řádně vyčistěte. Pro dlouhodobou bezporuchovou funkci Vaší úhlové brusky je nutné pravidelné mazání nářadí. Následující možnosti mazání: a) přes mlhový přimazávač: Kompletní údržbová jednotka obsahuje mlhový přimazávač, který je umístěn na kompresoru. (viz Příslušenství ). b) přes hadicový přimazávač: V bezprostřední blízkosti nářadí (odstup cca. 50 cm) se nainstaluje vpouštění oleje do vedení, které zásobuje nářadí dostatkem oleje. (viz Příslušenství ). c) manuálně: Jestliže ve Vašem zařízení není namontována ani údržbová jednotka ani vpouštění oleje do vedení, musíte před každým uvedením nářadí na stlačený vzduch do provozu přidat do přípojky stlačeného vzduchu (poz. 0450) pár kapek oleje (viz Příslušenství ). Tento postup byste měli opakovat i během provozu. Jestliže bylo nářadí na stlačený vzduch více dní mimo provoz musíte přidat před zapnutím přípojky stlačeného vzduchu (poz. 0450) pár kapek oleje (viz Příslušenství ). Skladujte Vaší brusku pouze v suchých prostorách, kde teplota neklesá pod +10 C. Schneider Bohemia 7

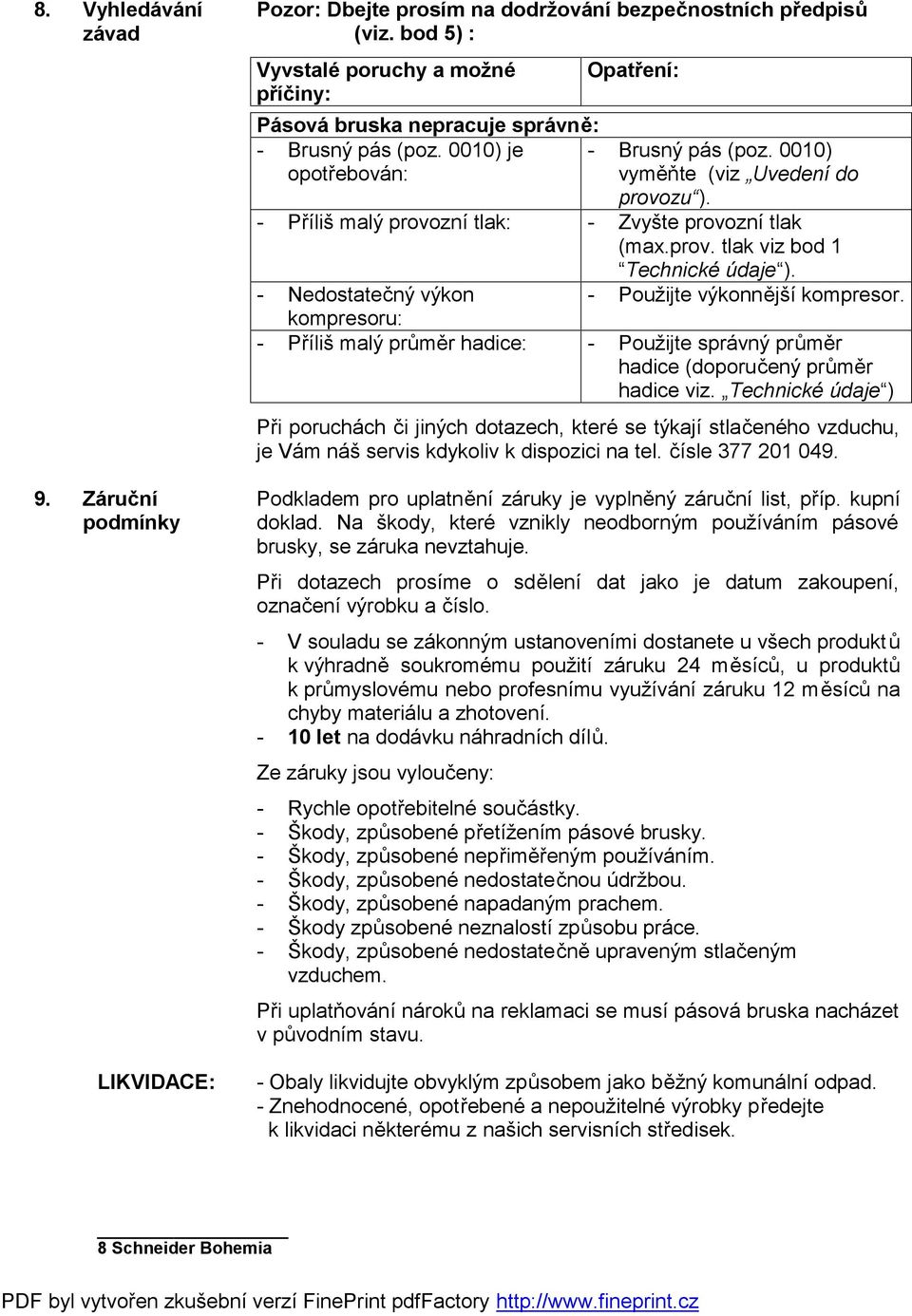

8 8. Vyhledávání závad 9. Záruční podmínky LIKVIDACE: Pozor: Dbejte prosím na dodržování bezpečnostních předpisů (viz. bod 5) : Vyvstalé poruchy a možné příčiny: Pásová bruska nepracuje správně: - Brusný pás (poz. 0010) je opotřebován: Opatření: - Brusný pás (poz. 0010) vyměňte (viz Uvedení do provozu ). - Příliš malý provozní tlak: - Zvyšte provozní tlak (max.prov. tlak viz bod 1 Technické údaje ). - Nedostatečný výkon - Použijte výkonnější kompresor. kompresoru: - Příliš malý průměr hadice: - Použijte správný průměr hadice (doporučený průměr hadice viz. Technické údaje ) Při poruchách či jiných dotazech, které se týkají stlačeného vzduchu, je Vám náš servis kdykoliv k dispozici na tel. čísle Podkladem pro uplatnění záruky je vyplněný záruční list, příp. kupní doklad. Na škody, které vznikly neodborným používáním pásové brusky, se záruka nevztahuje. Při dotazech prosíme o sdělení dat jako je datum zakoupení, označení výrobku a číslo. - V souladu se zákonným ustanoveními dostanete u všech produkt ů k výhradně soukromému použití záruku 24 měsíců, u produktů k průmyslovému nebo profesnímu využívání záruku 12 měsíců na chyby materiálu a zhotovení let na dodávku náhradních dílů. Ze záruky jsou vyloučeny: - Rychle opotřebitelné součástky. - Škody, způsobené přetížením pásové brusky. - Škody, způsobené nepřiměřeným používáním. - Škody, způsobené nedostatečnou údržbou. - Škody, způsobené napadaným prachem. - Škody způsobené neznalostí způsobu práce. - Škody, způsobené nedostatečně upraveným stlačeným vzduchem. Při uplatňování nároků na reklamaci se musí pásová bruska nacházet v původním stavu. - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek. 8 Schneider Bohemia

9 10. Příslušenství Jako hadici stlačeného vzduchu pro pásovou brusku doporučujeme: Hadice DLS-SK-SF 15,5-10/5m s rychlospojkou a vsuvkou; délka 5m Obj. č. D Hadice DLS-SK-SF 15,5-10/10m s rychlospojkou a vsuvkou; délka 10m Obj. č. D Jako ochranné prostředky pro práci s pásovou bruskou doporučujeme: Pracovní rukavice ABHS Obj. č. G Ochranné brýle čiré Obj. č. G Chrániče sluchu Obj. č. B Jako příšlušenství pro práci s pásovou bruskou doporučujeme: Brusný pás SFB 330x10 K80/5 Obj. č. B Brusný pás SFB 330x10 K120/5 Obj. č. B Brusný pás SFB 330x10 K180/5 Obj. č. B K mazání úhlové brusky doporučujeme: Mlhový přimazávač 1/2" Obj. č. D Precizní hadicový přimazávač R 3/8"i Obj. č. D Olej pro pneumatické nářadí (1 l) Obj. č. B Schneider Bohemia 9

10 11. Místo pro poznámky 10 Schneider Bohemia

11 12. Adresa dovozce Schneider Bohemia, spol. s r.o. Sulkov Líně, okr. Plzeň-sever Tel.: Fax: Informace o odborných prodejnách a servisních místech na území celé ČR najdete na Technické změny vyhrazeny. Zobrazení se mohou lišit od originálu. Schneider Bohemia 11
