1 TAIS CUBE SKLOLAMINÁTOVÉ ROZVÁDĚČE VÍCE VÝKONU V KOSTCE

Tais Cube - sklolaminát GRP PRO NÁROČNÉ APLIKACE, KDE JSOU VELKÉ NÁROKY NA

DODÁVÁNO V PROVEDENÍ S TRANSPARENTNÍM NEBO PLNÝM PŘEDNÍM VÍKEM.

2 Tais Cube - sklolaminát GRP PRO NÁROČNÉ APLIKACE, KDE JSOU VELKÉ NÁROKY NA RYCHLOU MONTÁŽ, DLOUHOU ŽIVOTNOST, VYSOKÉ IP. DODÁVÁNO V PROVEDENÍ S TRANSPARENTNÍM NEBO PLNÝM PŘEDNÍM VÍKEM. TAIS CUBE JE VYROBEN NA ZÁKLADĚ NEJNOVĚJŠÍCH TECHNOLOGICKÝCH POZNATKŮ S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ. TAIS CUBE PŘINÁŠÍ FLEXIBILNÍ A FINANČNĚ EFEKTIVNÍ ŘEŠENÍ PRO PRŮMYSL, ADMINISTRATIVNÍ OBJEKTY, ŽELEZNIČNÍ ODVĚTVÍ, DITRIBUCI ELEKTRICKÉ ENERGIE, AUTOMATIZACI, OVLÁDÁNÍ A MONITOROVÁNÍ. 1

3 TECHNICKÝ LIST VÍCE PROSTORU S TAIS CUBE Při stejné velikosti, TAIS Cube má o 30% více prostoru a o 20% širší přední víko Průhledné přední víko je nejširší na trhu Možnost dodatečné úpravy dle požadavku Panty rozváděče jsou umístěny dál od krajů Přední víko je reverzibilní a je upevněno nerezovými panty Pro usnadnění instalace je přední víko možné otevřít v úhlu více jak 180 Rám umožňuje zapojení uvnitř i vně rozvodné desky Stupeň krytí IP66 dle CEI EN TAIS CUBE je vyráběn z nehořlavého a bezhalogenového materiálu Odolnost proti chemikáliím a atmosférickým vlivům Na poptávku dodáván v různém barevném provedení Ve shodě s normami Materiál Barva IP dle EN Odolnost v tlaku EN Test žhavou smyčkou EN Třída samožhášivosti Třída izolace EN Provozní teplota Frekvence Napětí AC Napětí DC Zkratové napětí Zkratový proud Icc EN CEI CEI CEI Bezhalogenový sklolaminát- GRP (černý box, přední víko, vnitřní víko, dno rozváděče) Ocelové (držáky, spodní plech) Methacrylate (transparentní víko) Nerezová ocel (šrouby a závěsy) Technopolymer (vnitřní příslušenství) RAL 7035 šedá IP66 IK C V0 II M -30 C + 70 C Hz 1000Vac 1500Vac 8kV 35kA ODOLNOST PROTI CHEMIKÁLIÍM A ATMOSFÉRICKÝM VLIVŮM KYSELINY ZÁSADY ROZPOUŠTĚDLA DETERGENTY VÍNO SOLI UV Ředěné Koncentrované Ředěné Koncentrované ALKOHOL ACETON ORGANICKÉ BENZEN HALOGENIDY OMEZENÁ ODOLNOST 2

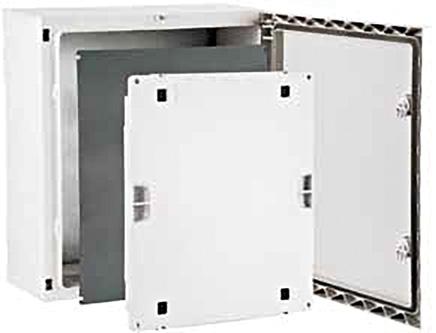

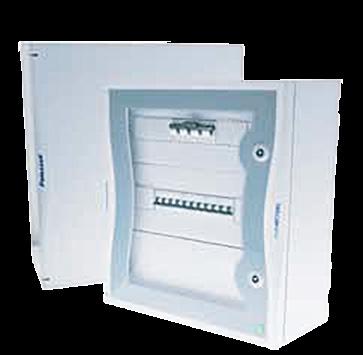

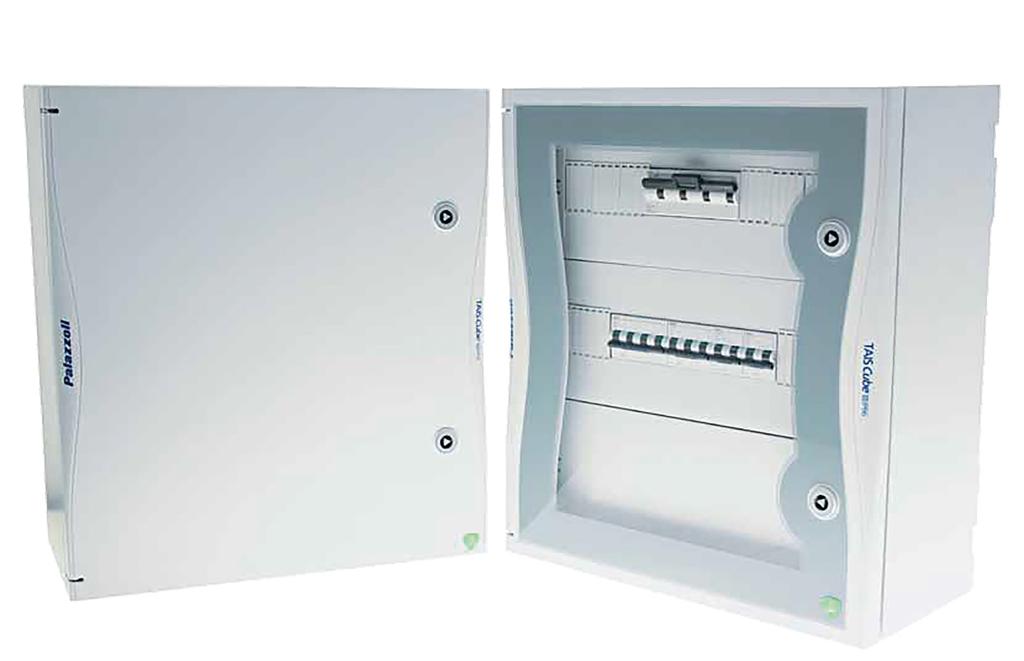

4 VLASTNOSTI Odolnost proti atmosférickým vlivům Odolnost proti nárazu IK10 res uv 100% istant ik Rozváděč s transparentním předním víkem velikost 2 kód IP ip66 Rozváděče jsou vyráběny z materiálu, který je bezhalogeno vý, nehořlavý a nevytváří toxické splodiny. 100% vyroben v EU při využití obnovitelných zdrojů made in Italy Rozváděč s plným předním víkem velikost 2 - kód Ocelový spodní plech kód Vnitřní deska kód Zaslepovací panel kód

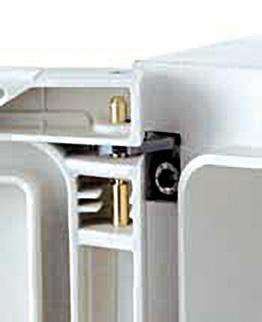

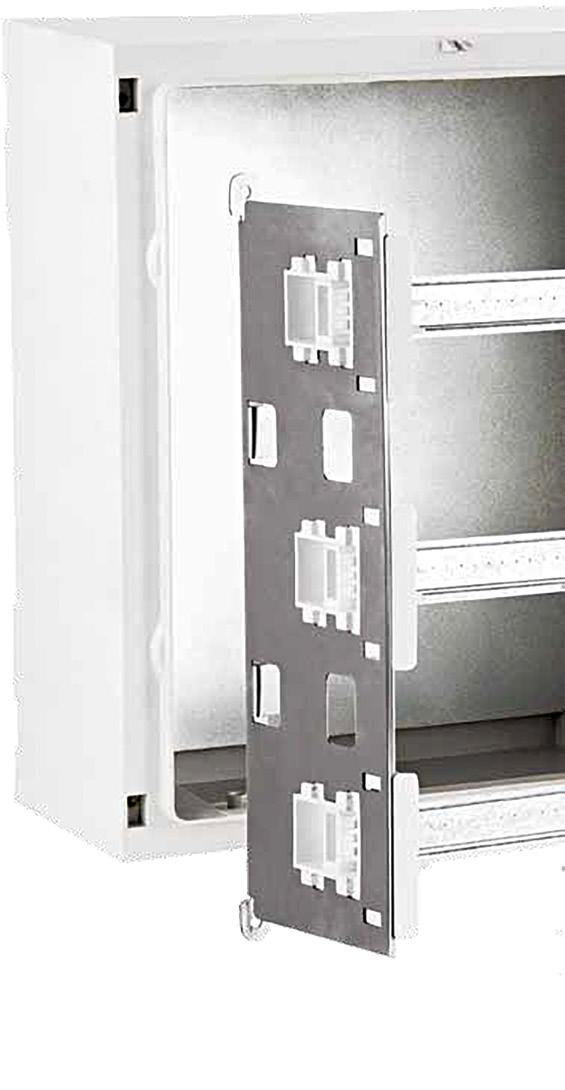

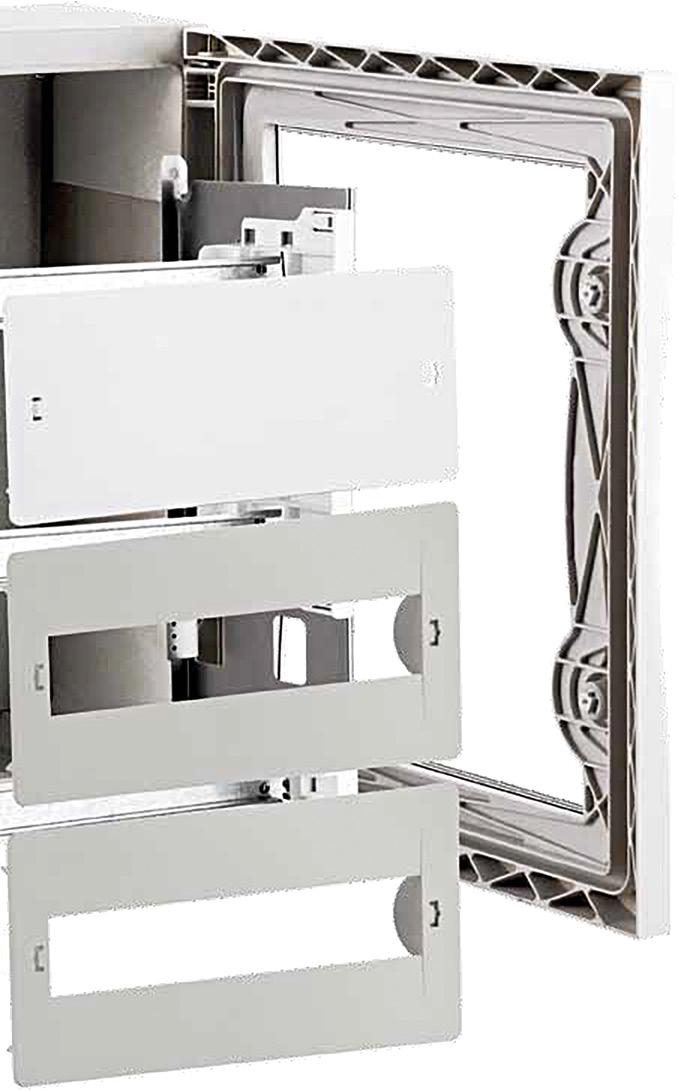

5 +30% Více prostoru TECHNICKÝ LIST Držák kód DIN lišta kód Panty z nerezové oceli jsou umístěny dál od krajů Rozváděče mají přípravu pro instalaci rozváděčových žlabů Přístrojový panel kód

VELIKOST 1 2 3 4 5 6 7 VERTIKÁLNÍ MODULY - 3 3 4 4 5 5 POČET MODULŮ - 36 54 72 96 140 200 (3x12) (3x18) (4x18) (4x24) (5x28) (5x40) VNĚJŠÍ ROZMĚRY L: 260 H: 305 P: 160 L: 340 H: 430 P: 180 L: 450 H:

500 H: 600 P: 200 L: 570 H: 750 P: 235 L: 790 H: 1000 P: 290 ROZVÁDĚČE S TRANSPARENTNÍM VÍKEM 550031 550032 550033 550034 550035 550036 550037 ROZVÁDĚČE S PLNÝM VÍKEM 550001 550002 550003 550004

6 VELIKOST VERTIKÁLNÍ MODULY POČET MODULŮ (3x12) (3x18) (4x18) (4x24) (5x28) (5x40) VNĚJŠÍ ROZMĚRY L: 260 H: 305 P: 160 L: 340 H: 430 P: 180 L: 450 H: 505 P: 220 L: 450 H: 655 P: 220 L: 560 H: 655 P: 260 L: 630 H: 810 P: 300 L: 850 H: 1060 P: 350 VNITŘNÍ ROZMĚRY L: 200 H: 250 P: 100 L: 280 H: 375 P: 120 L: 390 H: 450 P: 160 L: 390 H: 600 P: 160 L: 500 H: 600 P: 200 L: 570 H: 750 P: 235 L: 790 H: 1000 P: 290 ROZVÁDĚČE S TRANSPARENTNÍM VÍKEM ROZVÁDĚČE S PLNÝM VÍKEM OCELOVÝ SPODNÍ PLECH DESKY SKLOLAMINÁTOVÁ SPODNÍ DESKA (GPR) / VNITŘNÍ DESKA / DRŽÁKY / PŘÍSLUŠENSTVÍ PRO INSTALACI MODULŮ PŘÍSTROJOVÝ PANEL / ZASLEPOVACÍ PANEL / DVOJITÝ ZASLEPOVACÍ PANEL / LIŠTA DIN / OSTATNÍ PŘÍSLUŠENSTVÍ SET OBSAHUJE 4 DRŽÁKY DRŽÁKY POZINKOVANÉ DRŽÁKY NEREZOVÁ OCEL ZÁMEK

ROZMĚRY VELIKOST A B C D E F G H I L M N 1 258 304 160 200 250 131 60 87 148 355 305 198 2 340 430 180 282 376 151 142 214 230 481 386 324 3

675 699 7 848 1058 350 786 1001 319 646 842 734 1106 891 949 VELIKOST O P Q R S T U V W X Y 1 - - - - - - - 172 240 180 222 2 89 119 254 370

7 ROZMĚRY VELIKOST A B C D E F G H I L M N VELIKOST O P Q R S T U V W X Y

TYP ROZVÁDĚČŮ SKLOLAMINÁTOVÝ ROZVÁDĚČ (GRP) S PLNÝM PŘEDNÍM VÍKEM IP66 Třída 2 Velikost Vnější rozměry (mm) Vnitřní rozměry (mm) Ztrátový výkon (W) Objednací kód Balení 1 260x305x160 200x250x100 53

8 TYP ROZVÁDĚČŮ SKLOLAMINÁTOVÝ ROZVÁDĚČ (GRP) S PLNÝM PŘEDNÍM VÍKEM IP66 Třída 2 Velikost Vnější rozměry (mm) Vnitřní rozměry (mm) Ztrátový výkon (W) Objednací kód Balení 1 260x305x x250x x430x x375x x505x x450x x655x x600x x655x x600x x810x x750x x1060x x1000x Obsahuje: klíč s trojúhelníkovou vložkou pro třídu 2 SKLOLAMINÁTOVÝ ROZVÁDĚČ (GRP) S TRANSPARENTNÍM PŘEDNÍM VÍKEM IP66 Třída 2 Velikost Vnější rozměry (mm) Počet modulů Ztrátový výkon (W) Objednací kód Balení 1 260x305x x430x (3x12) x505x (3x18) x655x (4x18) x655x (4x24) x810x (5x28) x1060x (5x40) Obsahuje: klíč s trojúhelníkovou vložkou pro třídu 2 SKLOLAMINÁTOVÝ ROZVÁDĚČ (GRP) S PLNÝM PŘEDNÍM VÍKEM A IZOLAČNÍ SPODNÍ DESKOU IP66 Třída 2 Velikost Vnější rozměry (mm) Počet modulů Ztrátový výkon (W) Objednací kód Balení 1 260x305x P x430x (3x12) 90 P x505x (3x18) 138 P x655x (4x18) 174 P x655x (4x24) 217 P x810x (5x28) 302 P x1060x (5x40) 506 P Obsahuje: klíč s trojúhelníkovou vložkou pro třídu 2 7

9 PŘÍSLUŠENSTVÍ Ocelový držák pro lišty DIN EN Velikost Počet přístrojových panelů Objednací kód Balení Obsahuje: šrouby pro uchycení Ocelový držák umožňuje instalaci modulárních přístrojů v různých hloubkách. Přístrojový panel s lištou DIN pro instalaci přístrojů Velikost Hloubka (mm) Počet modulů Objednací kód Balení Obsahuje: šrouby pro uchycení Ocelový držák umožňuje instalaci modulárních přístrojů v různých hloubkách. Přední zaslepovací modul Velikost Hloubka (mm) Objednací kód Balení Přední zaslepovací modul je opatřen systémem,,click and quik,,. Přední zaslepovací modul dvojitý Velikost Hloubka (mm) Objednací kód Balení Přední zaslepovací modul je opatřen systémem,,click and quik,,. 8

PŘÍSLUŠENSTVÍ Lišty DIN Velikost Počet modulů Objednací kód Balení 2 12 550582 6 3-4 18 550583 6 5 24 550585 2 6 28 550586 2 7 40 550587 1 Obsahuje: šrouby pro uchycení Spodní zinkovaná deska

10 PŘÍSLUŠENSTVÍ Lišty DIN Velikost Počet modulů Objednací kód Balení Obsahuje: šrouby pro uchycení Spodní zinkovaná deska Obsahuje: šrouby pro uchycení Tloušťka 1,2 mm. Velikost Rozměr (mm) Objednací kód Balení 1 180x x x x x x x Sklolaminátová spodní deska (GRP) Obsahuje: šrouby pro uchycení Tloušťka 3 mm. Velikost Rozměr (mm) Objednací kód Balení 1 180x x x x x x

11 PŘÍSLUŠENSTVÍ Sklolaminátové spodní víko (GRP) Velikost Rozměry (mm) Objednací kód Balení 2 280x x x x x x Vnitřní víko je reverzibilní a může být snadno otevřeno díky držadlům. Může být použito jako spodní deska. Sada víceúčelových držáků pro montáž na stěnu Bezpečnostní klíč s rukojetí Počet Materiál Objednací kód Balení 4 Pozinkovaná ocel Počet klíčů 2 Materiál Objednací kód Balení Nerezová ocel Nerezová ocel Vrtací nástroj je vybaven pro připojení na vrták pro sklolaminát (GRP) Rozměr otvoru Rozměr otvoru (mm) Objednací kód Balení PG 13,5 20 PG PG PG PG36 46 M20 20,5 M25 25,5 M32 32, M40 40,5 10

HL system, s. r. o. Všechromy 77 251 63 Strančice tel.

12 HL system, s. r. o. Všechromy Strančice tel.: fax: url: Velkoobchodní partner: Zboží distribuované naší společností splňuje zákon o technických požadavcích na výrobky dle zák. č. 22/97 Sb., 13 ods. 5. Firma HL system, s. r. o. si vyhrazuje právo na změnu. Platnost katalogu až do vydání nového.
