DistriBox PŘEHLED PROVEDENÍ. Typ NP NP -NX NP -V Provedení oceloplechové nerezové nerezové s venkovní barvou Dveře plné/prosklené plné plné

Transkript

1 DistriBox PŘEHLED PROVEDENÍ Typ NP NP NX NP V Provedení oceloplechové nerezové nerezové s venkovní barvou Dveře plné/prosklené plné plné Instalace nástěnná Místo použití vnitřní vnitřní a venkovní venkovní Krytí (jednokřídlé/dvoukřídlé dveře) IP66/IP55 IP66/IP55 IP66/ Stupeň ochrany před vnějšími mechanickými nárazy (plné/prosklené dveře) Jmenovité hodnoty použitých přístrojů Třída ochrany Standardní výbava IK10/08 IK10/ IK10/ max. 1 A, AC 230/ V I montážní panel Parametry po doplnění skříně modulárním systémem Celkový počet modulů (jednokřídlé/dvoukřídlé dveře) / / / Příslušenství Modulární systém pro upevnění U lišt (modulární přístroje), přístrojových lišt (kompaktní jističe, stykače a pojistkové odpínače) a čelních krytů Montážní úchyty pro upevnění skříně na stěnu Zámky různé varianty zámků Příruby pro uchycení kabelových průchodek Kabelové průchodky pro prostup kabelů do skříně D2

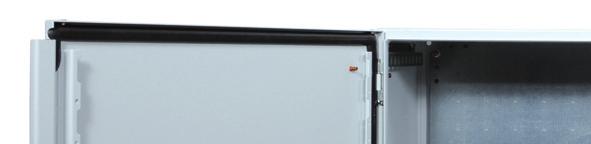

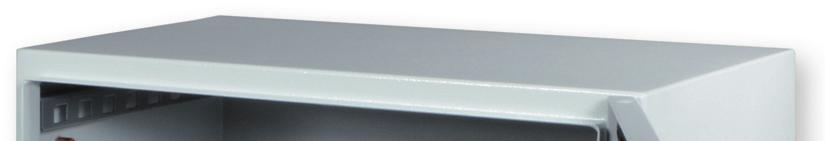

2 DistriBox NP POPIS NÁSTĚNNÝCH SKŘÍNÍ NP Vysoká tuhost skeletu Kvalitní a stejnoměrné sváry (laserové robotizované svařování). Tloušťka plechu až 2 mm. Výztuha dveří (od výšky skříně mm). Snadné osazení přístroji Jednoduché rozměření polohy přístrojů, montážní panel s naznačeným rastrem. Pro osazení montážního panelu není třeba vybalovat skříň (panel zabalen samostatně). Odnímatelný modulární systém (příslušenství). Montáž přístrojů na dveře usnadněna perforovanou vý ztuhou (od výšky skříně mm). Snadná montáž kabelů do skříně díky zvětšené odníma Odnímatelný modulární systém telné přírubě pro kabelové průchodky. Skříně šířky a mm s dvojkřídlými dveřmi Montážní panel s rastrem Zvětšené odnímatelné příruby D4 Perforované montážní lišty na bocích skříně od hloubky 250 mm

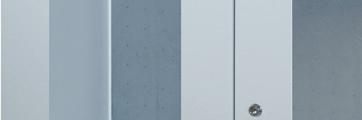

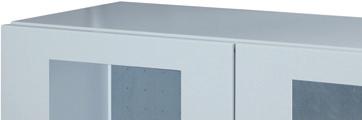

3 NP DistriBox POPIS NÁSTĚNNÝCH SKŘÍNÍ NP Široký sortiment Jednokřídlé a dvoukřídlé dveře. Celkem přes 120 typů. Skříně pro vnitřní použití plné dveře prosklené dveře (kalené bezpečnostní sklo, čiré) Skříně nerezové jemně broušený povrch Skříně pro venkovní použití materiál skříně nerezová ocel venkovní polyesterová prášková barva Vysoké krytí Polyuretanové těsnění nanášené kontinuálním litím nevytváří žádný spoj jednokřídlé dveře IP66 dvoukřídlé dveře IP55 Popis provedení skříní Montážní panel s rastrem 50 x 50 mm Modulární systém (příslušenství) Uzávěr uzavření pootočením o 90 zajišťuje kvalitní vodivé spojení krytu a základny možnost zaplombování Sada montážního materiálu Odnímatelná kabelová příruba s těsněním (nerezové skříně a skříně pro venkovní použití mají plné dno) Ke specifikaci rozváděčové skříně a příslušenství lze použít Konfigurátor OEZ. D5

4 DistriBox NP TABULKA VÝBĚRU SKŘÍNÍ NP Výška Rozměry skeletu Hloubka Šířka NP NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP66... (vnitřní provedení s plnými dveřmi) NP66...WG (vnitřní provedení s prosklenými dveřmi) NP66...NX (nerezové vnitřní a venkovní provedení s plnými dveřmi) NP66...V (venkovní provedení s plnými dveřmi) NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NP WG NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NP WG NP NP WG NP NX NP NP WG NP NP WG NP NX NP V NP NP WG NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NX NP V NP NP WG NP NP WG NP NP NP WG NP NX NP NP WG NP V NP NP WG NP V NP NP WG NP NX NP NP WG NP NX NP V D6

5 NP TABULKA VÝBĚRU SKŘÍNÍ NP DistriBox Výška Rozměry skeletu Hloubka Šířka NP K NP KWG NP K NP KWG NP K NP KWG NP KNX NP KNX NP K NP KWG NP K NP KWG NP K NP KWG NP K NP KWG NP55...2K (vnitřní provedení s plnými dveřmi) NP55...2KWG (vnitřní provedení s prosklenými dveřmi) NP55...2KNX (nerezové vnitřní a venkovní provedení s plnými dveřmi) D7

6 DistriBox NP NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ POUŽITÍ NP Základní popis Oceloplechové skříně jsou určeny pro aplikace v průmyslu pro silové obvody, měření a regulaci nebo automatizaci. Nástěnná montáž: přímo za zadní stěnu pomocí nástěnných montážních úchytů. NP NP WG Skříně pro vnitřní použití s plnými nebo prosklenými dveřmi Dveře pravé, snadno přemontovatelné na levé. Tloušťka plechu dveří 1,5 mm; od výšky skříně mm tloušťka 2 mm. Jazýčkové uzavírání DB5, od výšky skříně mm tříbodové uzavírání. Perforovaná výztuha dveří od výšky skříně mm. Těsnění z expandovaného polyuretanu. Perforované montážní lišty na bocích skříně od hloubky 250 mm. Montážní panel: s naznačeným rastrem 50 x 50 mm montáž 16 mm od zadní stěny skříně tloušťka 2; 2,5 nebo 3 mm od výšky a šířky skříně mm jsou hrany vyztuženy ohybem žárově pozinkováno. Balení obsahuje: skříň montážní panel odnímatelnou kabelovou přírubu s těsněním spojovací materiál pro upevnění montážního panelu a příruby klíč double bart 5 mm (motýlek, DB5). Šířka Hloubka Výška NP Vnitřní použití s plnými dveřmi, jednokřídlé Rozměry skeletu Typ Objednací Hloubka Šířka Výška kód Provedení uzavírání Modulární systém *) / Maximální počet modulů Hmotnost [kg] Balení [ks] 200 NP OEZ: xJ 4,50 1 NP OEZ: xJ 7,60 1 NP OEZ: xJ 7,00 1 NP OEZ: xJ 7,00 1 NP OEZ: xJ 8,50 1 NP OEZ: xJ 9,50 1 NP OEZ: xJ 8,50 1 NP OEZ: xJ 9,50 1 NP OEZ: xJ 12,50 1 NP OEZ: xJ 14,50 1 NP OEZ: xJ 14, NP OEZ: xJ 21,50 1 NP OEZ: xJ 21,50 1 NP OEZ: xJ /36 14,00 1 NP OEZ: xJ /36 17,50 1 NP OEZ: xJ /54 20,50 1 *) Modulární systém příslušenství 1xJ = 1 jazýčkový uzávěr 2xJ = 2 jazýčkové uzávěry 3BR = 3bodový rozvorový uzávěr NP OEZ: xJ 15,50 1 NP OEZ: xJ /72 23,00 1 NP OEZ: xJ /120 31, NP OEZ: BR /144 51,00 1 NP OEZ: xJ /105 29, NP OEZ: BR /210 51,00 1 NP OEZ: xJ /54 17, NP OEZ: xJ /72 24,50 1 NP OEZ: xJ /72 24,00 1 NP OEZ: xJ /120 35, NP OEZ: BR /168 47,00 1 NP OEZ: xJ /175 42, NP OEZ: BR /210 52, NP OEZ: BR /245 52,00 1 NP OEZ: xJ /175 46, NP OEZ: BR /210 56, NP OEZ: BR /245 64,00 1 D8

7 NP NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ POUŽITÍ NP DistriBox NP K Vnitřní použití s plnými dveřmi, dvoukřídlé Rozměry skeletu Typ Objednací Provedení Modulární systém *) Hmotnost Balení Hloubka Šířka Výška kód uzavírání / Maximální počet modulů [kg] [ks] NP K OEZ: BR /105 33,00 1 NP K OEZ: BR /230 53, NP K OEZ: BR /276 64,00 1 NP K OEZ: BR /285 62, NP K OEZ: BR /342 84, NP K OEZ: BR /399 80, NP K OEZ: BR /399 98,40 1 *) Modulární systém příslušenství 3BR = 3bodový rozvorový uzávěr NP WG Vnitřní použití s prosklenými dveřmi, jednokřídlé Rozměry skeletu Typ Objednací Provedení Modulární systém *) Hmotnost Balení Hloubka Šířka Výška kód uzavírání / Maximální počet modulů [kg] [ks] 155 NP WG OEZ: xJ 8,89 1 NP WG OEZ: xJ 8,19 1 NP WG OEZ: xJ 8,19 1 NP WG OEZ: xJ 9,95 1 NP WG OEZ: xJ 11,12 1 NP WG OEZ: xJ 9, NP WG OEZ: xJ 11,12 1 NP WG OEZ: xJ 14,63 1 NP WG OEZ: xJ 16,97 1 NP WG OEZ: xJ 16, NP WG OEZ: xJ 25,16 1 NP WG OEZ: xJ 25,16 1 NP WG OEZ: xJ /36 16,38 1 NP WG OEZ: xJ /36 20,48 1 NP WG OEZ: xJ /54 23,99 1 NP WG OEZ: xJ 18, NP WG OEZ: xJ /72 26,91 1 NP WG OEZ: xJ /120 36, NP WG OEZ: BR /144 59,67 1 NP WG OEZ: xJ /105 34,52 1 NP WG OEZ: xJ /54 20, NP WG OEZ: xJ /72 28,67 1 NP WG OEZ: xJ /72 28,08 1 NP WG OEZ: xJ /120 40, NP WG OEZ: BR /168 54,99 1 NP WG OEZ: xJ /175 49, NP WG OEZ: BR /210 60, NP WG OEZ: BR /245 60,84 1 NP WG OEZ: xJ /175 53, NP WG OEZ: BR /210 65, NP WG OEZ: BR /245 74,88 1 *) Modulární systém příslušenství 1xJ = 1 jazýčkový uzávěr 2xJ = 2 jazýčkové uzávěry 3BR = 3bodový rozvorový uzávěr NP KWG Vnitřní použití s prosklenými dveřmi, dvoukřídlé Rozměry skeletu Typ Objednací Provedení Modulární systém *) Hmotnost Balení Hloubka Šířka Výška kód uzavírání / Maximální počet modulů [kg] [ks] NP KWG OEZ: BR /105 38,61 1 NP KWG OEZ: BR /230 62, NP KWG OEZ: BR /276 74,88 1 NP KWG OEZ: BR /285 72, NP KWG OEZ: BR /342 98, NP KWG OEZ: BR /399 93, NP KWG OEZ: BR / ,13 1 *) Modulární systém příslušenství 3BR = 3bodový rozvorový uzávěr D9

8 DistriBox NP NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ POUŽITÍ NP Příslušenství Modulární systém modulární lišty PDNPM.. str. D21 Modulární systém kryty PDMKMV.., PDMKMO.. str. D22 Záslepka PDRIZASS str. B34 Záslepka PDRZAS1000S str. C15 Modulární systém krajní kryty PDNPKMM.., PDNPKMK.. str. D22 Modulární systém U lišty PDML35VU.. str. D23 Modulární systém přístrojové lišty PDM50LP.., PDM130LP.. str. D23 Montážní úchyty PDNP4Z08 str. D23 Zámky PDNPUV.. str. D24 Příruby PDNPKD.. str. D24 Kabelové průchodky PDVCG.. str. D25 Náhradní díly ND.. str. D26 Ke specifikaci rozváděčové skříně a příslušenství lze použít Konfigurátor OEZ. Parametry Typ NP66 NP55 Normy IEC IEC ČSN EN ČSN EN Certifikační značky Instalace nástěnná nástěnná Krytí IP66 IP55 Jmenovité hodnoty použitých přístrojů max. 1 A, AC 230/ V max. 1 A, AC 230/ V Jmenovité izolační napětí AC V, DC 1 V AC V, DC 1 V Stupeň ochrany před vnějšími mechanickými nárazy plné dveře IK10 IK10 prosklené dveře IK08 IK08 Třída ochrany I I Použití vnitřní vnitřní Materiál skříně Pro vnitřní použití ocelový plech upravený práškovou epoxypolyesterovou barvou s lesklou strukturou ocelový plech upravený práškovou epoxypolyesterovou barvou s lesklou strukturou Prosklení čiré, kalené bezpečnostní sklo podle ČSN EN 12150, tloušťka 4 mm čiré, kalené bezpečnostní sklo podle ČSN EN 12150, tloušťka 4 mm Těsnění expandovaný polyuretan expandovaný polyuretan Dveře Otevírání pravé/levé pravé/levé Dveře jednokřídlé dvoukřídlé Provedení plné/prosklené plné/prosklené Provedení uzavírání jazýčkový uzávěr / tříbodový rozvorový uzávěr jazýčkový uzávěr / tříbodový rozvorový uzávěr Barva šedá (RAL7035) šedá (RAL7035) Typové označení NP KWG NP oceloplechová nástěnná rozváděčová skříň 66 krytí skříně IP66 pro 1K 55 krytí skříně IP55 pro 2K 10 výška skříně mm 08 šířka skříně mm WG skříně pro vnitřní použití s prosklenými dveřmi 2K dvoukřídlé dveře (1K bez označení) 040 hloubka skříně mm D10

9 NP NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ POUŽITÍ NP Rozptyl tepelných ztrát a statické zatížení skříní DistriBox Rozměry skeletu Ztrátový výkon [W] *) Statické zatížení Hloubka Šířka Výška NP pro vnitřní použití s plnými dveřmi NP pro vnitřní použití s prosklenými dveřmi Dveře [kg] Montážní panel [kg] Modulární systém [kg] , ,1 19, ,1 19, ,8 18, ,3 22, ,8 27, ,1 27, ,3 22, ,8 33, ,6 38, ,8 39, ,2 50, ,4 51, ,8 36, ,4 41, ,9 48, ,9 41, ,4 55, ,8 69, ,7 84, ,3 69, , ,4 46, ,1 59, ,3 60, ,6 75, ,4 131, ,2 94, ,8 112, ,0 106, ,4 107, ,6 127, ,9 147, ,1 75, ,8 112, ,3 134, ,4 131, ,8 156, ,2 182, ,0 202, *) Měřeno při oteplení uvnitř skříně Δt = 15 K. D11

10 DistriBox NP NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ POUŽITÍ NP Rozměry S S1 F H 4 Prosklení dveří H C A B V1 V Upevnění skříně na zeď 8,3 Dno skříně D E C 18,5 D 66 D E 18,5 20 PDNP4ZO8 Rozměry skeletu H S V H1 S1 V1 F C E D A B Typ standard Typ prosklení Hloubka Šířka Výška 200 NP V/2 155 NP NP WG V/2 NP NP WG V/2 NP NP WG V/2 NP NP WG V/2 NP NP WG V/2 NP NP WG V/2 210 NP NP WG V/2 NP NP WG V/2 NP NP WG NP NP WG V/2 700 NP NP WG NP NP WG NP NP WG V/2 NP NP WG NP NP WG NP NP WG V/2 250 NP NP WG NP NP WG NP NP WG V/2 NP NP WG NP V/2 NP NP WG V/2 700 NP NP WG NP NP WG NP NP WG NP NP WG V/2 NP NP WG NP NP WG V/ NP NP WG V/2 NP NP WG NP NP WG V/ NP NP WG V/2 NP K NP KWG V/2 NP K NP KWG x420 V/ NP K NP KWG x420 V/2 NP K NP KWG x520 V/ NP K NP KWG x520 V/ NP K NP KWG x520 V/ NP K NP KWG x520 V/2 Montážní hloubka v prostoru uzavírání je rozměr H1 31 mm. Montážní hloubka v prostoru dveří 2K uprostřed je rozměr H1 17 mm. D12

11 NP DistriBox NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ A VENKOVNÍ POUŽITÍ NP...NX NP NX Základní popis Jemně broušený povrch. Dveře pravé, levých se docílí otočením skříně. Tloušťka plechu dveří 1,5 mm; od výšky skříně mm tloušťka 2 mm. Jazýčkové uzavírání DB5, od výšky skříně mm tříbodové uzavírání. Perforovaná výztuha dveří od výšky mm. Těsnění z expandovaného polyuretanu. Perforované montážní lišty na bocích skříně od hloubky 250 mm. Montážní panel: s naznačeným rastrem 50 x 50 mm montáž 16 mm od zadní stěny skříně tloušťka 2; 2,5 nebo 3 mm od výšky a šířky skříně mm jsou hrany vyztuženy ohybem žárově pozinkováno. Plné dno. Venkovní použití. Umístění pod přístřeškem nebo se stříškou. Balení obsahuje: skříň montážní panel spojovací materiál pro upevnění montážního panelu a příruby klíč double bart 5 mm (motýlek, DB5). NP NX Vnitřní a venkovní použití s plnými dveřmi, jednokřídlé Rozměry skeletu Typ Objednací Provedení Modulární systém *) Hmotnost Balení Hloubka Šířka Výška kód uzavírání / Maximální počet modulů [kg] [ks] 200 NP NX OEZ: xJ 4, NP NX OEZ: xJ 7,60 1 NP NX OEZ: xJ 7,00 1 NP NX OEZ: xJ 7,00 1 NP NX OEZ: xJ 8,50 1 NP NX OEZ: xJ 8, NP NX OEZ: xJ 9,50 1 NP NX OEZ: xJ 12,50 1 NP NX OEZ: xJ 14,50 1 NP NX OEZ: xJ 14,50 1 NP NX OEZ: xJ 21, NP NX OEZ: xJ /72 23,00 1 NP NX OEZ: xJ /120 31,50 1 NP NX OEZ: xJ /54 17, NP NX OEZ: xJ /72 24,50 1 NP NX OEZ: xJ /72 24,00 1 NP NX OEZ: xJ /120 35,00 1 NP NX OEZ: xJ /175 42, NP NX OEZ: BR /210 52, NP NX OEZ: BR /245 52, NP NX OEZ: BR /245 64,00 1 *) Modulární systém příslušenství 1xJ = 1 jazýčkový uzávěr 2xJ = 2 jazýčkové uzávěry 3BR = 3bodový rozvorový uzávěr Vnitřní a venkovní použití s plnými dveřmi, jednokřídlé Rozměry skeletu Typ Objednací Hloubka Šířka Výška kód *) Modulární systém příslušenství 3BR = 3bodový rozvorový uzávěr Provedení uzavírání Modulární systém *) / Maximální počet modulů Hmotnost [kg] NP KNX OEZ: BR /276 64, NP KNX OEZ: BR /322 84,00 1 Balení [ks] D13

12 DistriBox NP NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ A VENKOVNÍ POUŽITÍ NP...NX Příslušenství Modulární systém modulární lišty PDNPM.. str. D21 Modulární systém kryty PDMKMV.., PDMKMO.. str. D22 Záslepka PDRIZASS str. B34 Záslepka PDRZAS1000S str. C15 Modulární systém krajní kryty PDNPKMM.., PDNPKMK.. str. D22 Modulární systém U lišty PDML35VU.. str. D23 Modulární systém přístrojové lišty PDM50LP.., PDM130LP.. str. D23 Montážní úchyty PDNP4Z08 str. D23 Zámky PDNPUV.. str. D24 Příruby PDNPKD.. str. D24 Kabelové průchodky PDVCG.. str. D25 Náhradní díly ND.. str. D26 Ke specifikaci rozváděčové skříně a příslušenství lze použít Konfigurátor OEZ. Parametry Typ NP66 NP55 Normy IEC IEC ČSN EN ČSN EN Certifikační značky Instalace nástěnná nástěnná Krytí IP66 IP55 Jmenovité hodnoty použitých přístrojů max. 1 A, AC 230/ V max. 1 A, AC 230/ V Jmenovité izolační napětí AC V, DC 1 V AC V, DC 1 V Stupeň ochrany před vnějšími mechanickými nárazy plné dveře IK10 IK10 Třída ochrany I I Použití vnitřní/venkovní (pod přístřeškem nebo se stříškou) vnitřní/venkovní (pod přístřeškem nebo se stříškou) Materiál skříně Nerezové nerezový plech s jemně broušeným povrchem nerezový plech s jemně broušeným povrchem Těsnění expandovaný polyuretan expandovaný polyuretan Dveře Otevírání pravé/levé pravé/levé Dveře jednokřídlé dvoukřídlé Provedení plné plné Provedení uzavírání jazýčkový uzávěr/tříbodový rozvorový uzávěr jazýčkový uzávěr/tříbodový rozvorový uzávěr Typové označení NP KNX NP oceloplechová nástěnná rozváděčová skříň 66 krytí skříně IP66 pro 1K 55 krytí skříně IP55 pro 2K 10 výška skříně mm 08 šířka skříně mm NX nerezové skříně pro vnitřní a venkovní použití 2K dvoukřídlé dveře (1K bez označení) 040 hloubka skříně mm D14

13 NP DistriBox NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ A VENKOVNÍ POUŽITÍ NP...NX Rozptyl tepelných ztrát a statické zatížení skříní Rozměry skeletu Ztrátový výkon *) Statické zatížení Hloubka Šířka Výška Nerezové NP Dveře Montážní panel [W] [kg] [kg] Modulární systém [kg] , , , , , , , , , , , , , , , , , , , , , , , , *) Měřeno při oteplení uvnitř skříně Δt = 15 K. D15

14 DistriBox NP NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VNITŘNÍ A VENKOVNÍ POUŽITÍ NP...NX Rozměry S S1 F H 6 20 Upevnění skříně na zeď 8,3 18,5 18,5 20 PDNP4ZO8 H1 A B V1 V Rozměry skeletu H S V H1 S1 V1 F A B Typ nerez Hloubka Šířka Výška 200 NP NX V/2 155 NP NX V/2 NP NX V/2 NP NX V/2 NP NX V/2 NP NX V/2 210 NP NX V/2 NP NX V/2 NP NX NP NX V/2 NP NX NP NX NP NX NP NX V/2 700 NP NX NP NX NP NX NP NX NP NX V/ NP NX V/ NP NX V/ Montážní hloubka v prostoru uzavírání je rozměr H1 31 mm. Montážní hloubka v prostoru dveří 2K uprostřed je rozměr H1 17 mm NP KNX V/ NP KNX V/2 D16

15 NP DistriBox NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VENKOVNÍ POUŽITÍ NP...V NP V Základní popis Nerezový plech povrchově upravený polyesterovou práškovou barvou. Dveře pravé, levých se docílí otočením skříně. Tloušťka plechu dveří 1,5 mm; od výšky skříně mm tloušťka 2 mm. Jazýčkové uzavírání DB5, od výšky skříně mm tříbodové uzavírání. Perforovaná výztuha dveří od výšky mm. Perforované montážní lišty na bocích skříně od hloubky 250 mm. Montážní panel: s naznačeným rastrem 50 x 50 mm montáž 16 mm od zadní stěny skříně tloušťka 2; 2,5 nebo 3 mm od výšky a šířky skříně mm jsou hrany vyztuženy ohybem žárově pozinkováno. Plné dno. Umístění pod přístřeškem nebo se stříškou. Balení obsahuje: skříň montážní panel spojovací materiál pro upevnění montážního panelu a příruby klíč double bart 5 mm (motýlek, DB5). Šířka Hloubka Výška NP V Venkovní použití s plnými dveřmi, jednokřídlé Rozměry skeletu Typ Objednací Provedení Modulární systém *) Hmotnost Balení Hloubka Šířka Výška kód uzavírání / Maximální počet [kg] [ks] modulů 200 NP V OEZ: xJ 4, NP V OEZ: xJ 7,60 1 NP V OEZ: xJ 7,00 1 NP V OEZ: xJ 7,00 1 NP V OEZ: xJ 8,50 1 NP V OEZ: xJ 8, NP V OEZ: xJ 9,50 1 NP V OEZ: xJ 12,50 1 NP V OEZ: xJ 14,50 1 NP V OEZ: xJ 14,50 1 NP V OEZ: xJ 21, NP V OEZ: xJ /120 31,50 1 NP V OEZ: xJ /54 17, NP V OEZ: xJ /72 24,50 1 NP V OEZ: xJ /72 24,00 1 NP V OEZ: xJ /120 35, NP V OEZ: BR /168 47,00 1 NP V OEZ: xJ /175 42, NP V OEZ: BR /210 56, NP V OEZ: BR /245 64,00 1 *) Modulární systém příslušenství 1xJ = 1 jazýčkový uzávěr 2xJ = 2 jazýčkové uzávěry 3BR = 3bodový rozvorový uzávěr Příslušenství Modulární systém modulární lišty PDNPM.. str. D21 Modulární systém kryty PDMKMV.., PDMKMO.. str. D22 Záslepka PDRIZASS str. B34 Záslepka PDRZAS1000S str. C15 Modulární systém krajní kryty PDNPKMM.., PDNPKMK.. str. D22 Modulární systém U lišty PDML35VU.. str. D23 Modulární systém přístrojové lišty PDM50LP.., PDM130LP.. str. D23 Montážní úchyty PDNP4Z08 str. D23 Zámky PDNPUV.. str. D24 Příruby PDNPKD.. str. D24 Kabelové průchodky PDVCG.. str. D25 Náhradní díly ND.. str. D26 D17

16 DistriBox NP NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VENKOVNÍ POUŽITÍ NP...V Parametry Typ Normy IEC ČSN EN Certifikační značky Instalace nástěnné Krytí IP66 Jmenovité hodnoty použitých přístrojů max. 1 A, AC 230/ V Jmenovité izolační napětí AC V, DC 1 V Stupeň ochrany před vnějšími mechanickými nárazy plné dveře IK10 Třída ochrany I Použití venkovní (pod přístřeškem nebo pod stříškou) Materiál skříně Pro venkovní použití nerezový plech upravený práškovou epoxypolyesterovou barvou s lesklou strukturou Těsnění expandovaný polyuretan Dveře Otevírání pravé/levé Dveře jednokřídlé Provedení plné Provedení uzavírání jazýčkový uzávěr / tříbodový rozvorový uzávěr Barva šedá (RAL7035) NP66 Typové označení NP V NP oceloplechová nástěnná rozváděčová skříň 66 krytí skříně IP66 10 výška skříně mm V skříň pro venkovní použití 040 hloubka skříně mm 08 šířka skříně mm D18

17 NP DistriBox NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VENKOVNÍ POUŽITÍ NP...V Rozptyl tepelných ztrát a statické zatížení skříní Rozměry skeletu Ztrátový výkon *) Statické zatížení Hloubka Šířka Výška NP pro venkovní Dveře Montážní panel použití [W] [kg] [kg] Modulární systém [kg] , , , , , , , , , , , , , , , , , , , , *) Měřeno při oteplení uvnitř skříně Δt = 15 K. D19

18 DistriBox NP NEREZOVÉ NÁSTĚNNÉ SKŘÍNĚ PRO VENKOVNÍ POUŽITÍ NP...V Rozměry S S1 F H 6 20 Upevnění skříně na zeď 8,3 18,5 18,5 20 PDNP4ZO8 H1 A B V1 V Rozměry skeletu H S V H1 S1 V1 F A B Typ venkovní Hloubka Šířka Výška 200 NP V V/2 155 NP V V/2 NP V V/2 NP V V/2 210 NP V V/2 NP V V/2 NP V V/2 NP V V/2 NP V NP V V/2 NP V NP V NP V V/2 700 NP V NP V NP V NP V V/2 NP V Montážní hloubka v prostoru uzavírání je rozměr H1 31 mm NP V V/ NP V V/2 D20

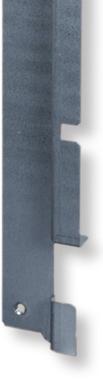

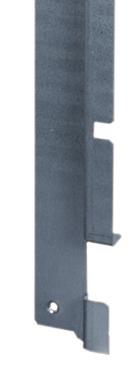

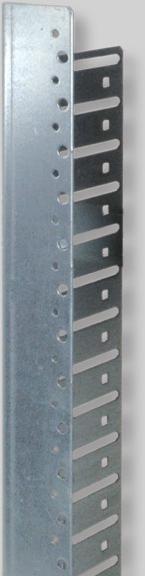

19 NP, NP...NX, NP...V DistriBox PŘÍSLUŠENSTVÍ NP, NP...NX, NP...V Popis modulárního systému Modulární systém vodorovné krajní kryty Modulární systém modulární lišty PDNPKMK.. PDNPM.. Modulární systém U lišty PDML35VU.. Modulární systém kryty PDMKM(V)... Modulární systém přístrojové lišty PDM50LP.. Modulární systém svislé krajní kryty PDNPKMM.. Modulární systém je určen pro montáž modulárních přístrojů a přístrojů s montážní hloubkou mm. Přístroje lze upevnit na U lišty 35 mm nebo přístrojové lišty. Modulární systém umožňuje stupeň krytí IP2xC po otevření dveří skříně. Ke specifikaci rozváděčové skříně a příslušenství lze použít Konfigurátor OEZ. Modulární systém modulární lišty Určeny pro skříně hloubky 250 mm a hlubší. Upevňují se v rozích skříně na perforované montážní lišty. Určeny pro upevnění U lišt, přístrojových lišt a čelních krytů do skříní. Upevněním U nebo přístrojových lišt na svislé lišty vznikne samonosný rám odnímatelný ze skříně. Materiál žárově pozinkovaný plech tloušťky 1,5 2 mm. Pro skříň výšky Typ hloubky 250, a PDNPM05 PDNPM06 PDNPM07 PDNPM08 PDNPM10 PDNPM12 Balení obsahuje: sadu 2 ks modulárních lišt spojovací materiál pro upevnění do skříně. Objednací kód OEZ:44236 OEZ:44237 OEZ:44238 OEZ:44239 OEZ:44240 OEZ:44241 Hmotnost [kg] 1,88 2,28 2,68 3,08 3,86 4,66 Balení [ks] PDNPM05 D21

20 DistriBox NP, NP...NX, NP...V PŘÍSLUŠENSTVÍ NP, NP...NX, NP...V PDMKMV01504 PDMKMV01504 Modulární systém kryty Určeny pro montáž na modulární systémy. Ocelový plech tloušťky 1 mm upravený práškovou epoxypolyesterovou barvou pro vnitřní použití RAL7035, přizemnění zabezpečeno speciálními zemnicími podložkami. Upevnění k modulárním lištám pomocí uzávěrů: uzavření pootočením o 90 zajišťuje kvalitní vodivé spojení krytu a základny možnost zaplombování. Celková výška pro zakrytí kryty je dána výškou skříně sníženou o 50 mm. Neosazený výřez 45 mm v krytu lze zakrýt záslepkou PDRIZASS nebo PDRZAS1000S. Balení obsahuje: kryt rychlouzávěry zemnicí podložky. PDMKM01504 Pro skříň Typ Objednací Výška krytu Provedení Šířka Počet modulů Hmotnost Balení šířky kód krytu výřezu 18 mm [kg] [ks] PDMKMV01504 OEZ: s výřezem 45 mm ,50 1 PDMKMV01505 OEZ: s výřezem 45 mm ,59 1 PDMKMV01506 OEZ: s výřezem 45 mm ,68 1 PDMKMV01508 OEZ: s výřezem 45 mm , PDMKMV01510 OEZ: s výřezem 45 mm , PDMKMV01512 OEZ: s výřezem 45 mm ,24 1 PDMKMV02004 OEZ: s výřezem 45 mm ,61 1 PDMKMV02005 OEZ: s výřezem 45 mm ,74 1 PDMKMV02006 OEZ: s výřezem 45 mm ,87 1 PDMKMV02008 OEZ: s výřezem 45 mm , PDMKMV02010 OEZ: s výřezem 45 mm , PDMKMV02012 OEZ: s výřezem 45 mm ,68 1 PDMKM01504 OEZ: bez výřezu 0,57 1 PDMKM01505 OEZ: bez výřezu 0,71 1 PDMKM01506 OEZ: bez výřezu 0,80 1 PDMKM01508 OEZ: bez výřezu 1, PDMKM01510 OEZ: bez výřezu 1, PDMKM01512 OEZ: bez výřezu 1,62 1 PDMKM02004 OEZ: bez výřezu 0,69 1 PDMKM02005 OEZ: bez výřezu 0,86 1 PDMKM02006 OEZ: bez výřezu 1,03 1 PDMKM02008 OEZ: bez výřezu 1, PDMKM02010 OEZ: bez výřezu 1, PDMKM02012 OEZ: bez výřezu 2,05 1 Modulární systém krajní kryty Svislé krajní kryty jsou určeny pro zakrytí prostoru vlevo a vpravo mezi modulárním systémem a skeletem skříně. Vodorovné krajní kryty jsou určeny pro zakrytí prostoru nahoře a dole mezi čelními kryty a skeletem skříně. Pozinkovaný ocelový plech tloušťky 1 mm. Svislé krajní kryty se upevňují na modulární lišty. Vodorovné krajní kryty se upevňují na svislé krajní kryty. Balení obsahuje: sada 2 ks krytů spojovací materiál pro upevnění. PDNPKMM05 PDNPKMK04 Pro skříň Typ Objednací Provedení Hmotnost Balení šířky výšky kód krytu [kg] [ks] PDNPKMM05 OEZ:44583 svislé krajní kryty 0,39 1 PDNPKMM06 OEZ:44584 svislé krajní kryty 0, PDNPKMM07 OEZ:44585 svislé krajní kryty 0,55 1 PDNPKMM08 OEZ:44586 svislé krajní kryty 0, PDNPKMM10 OEZ:44587 svislé krajní kryty 0, PDNPKMM12 OEZ:44588 svislé krajní kryty 0,96 1 PDNPKMK04 OEZ:44243 vodorovné krajní kryty 0,32 1 PDNPKMK05 OEZ:44244 vodorovné krajní kryty 0,34 1 PDNPKMK06 OEZ:44245 vodorovné krajní kryty 0,37 1 PDNPKMK08 OEZ:44246 vodorovné krajní kryty 0, PDNPKMK10 OEZ:44247 vodorovné krajní kryty 0, PDNPKMK12 OEZ:44248 vodorovné krajní kryty 0,53 1 D22

21 NP, NP...NX, NP...V PŘÍSLUŠENSTVÍ NP, NP...NX, NP...V DistriBox Modulární systém U lišty Určeny pro upevnění modulárních přístrojů. U lišty dle ČSN EN šířky 35 mm a výšky 15 mm. Upevňují se na modulární lišty. Statické zatížení 15 kg. Balení obsahuje: 1 ks U lišty spojovací materiál pro upevnění U lišty na modulární lišty. PDML35VU04 Pro skříň Typ Objednací Počet modulů Hmotnost Balení šířky kód 18 mm [kg] [ks] PDML35VU04 OEZ: ,54 1 PDML35VU05 OEZ: ,61 1 PDML35VU06 OEZ: ,68 1 PDML35VU08 OEZ: , PDML35VU10 OEZ: , PDML35VU12 OEZ: ,10 1 PDM50LP04 Modulární systém přístrojové lišty Určeny pro upevnění přístrojů s jinou montážní hloubkou než modulární přístroje, např. jističe BC.. nebo řadové pojistkové odpínače. Upevňují se na modulární systémy. Montážní hloubky mm. Statické zatížení 32 kg. Balení obsahuje: přístrojovou lištu spojovací materiál pro upevnění na modulární lišty. Pro skříň Typ Objednací Výška Montážní šířka Hmotnost Balení šířky kód [kg] [ks] PDM50LP04 OEZ: ,63 1 PDM50LP05 OEZ: ,75 1 PDM50LP06 OEZ: ,87 1 PDM50LP08 OEZ: , PDM50LP10 OEZ: , PDM50LP12 OEZ: ,57 1 PDM130LP04 OEZ: ,16 1 PDM130LP05 OEZ: ,40 1 PDM130LP06 OEZ: ,64 1 PDM130LP08 OEZ: , PDM130LP10 OEZ: , PDM130LP12 OEZ: ,10 1 Montážní úchyty Slouží pro upevnění skříně na stěnu pomocí 4 šroubů. Nerezová ocel 3 mm. Statické zatížení sady 100 kg. Balení obsahuje: sadu 4 úchytů spojovací materiál pro upevnění do skříně. Typ Objednací Hmotnost Balení kód [kg] [ks] PDNP4ZO8 OEZ: ,28 1 PDNP4ZO8 D23

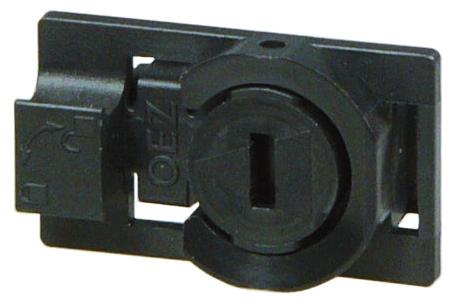

22 DistriBox NP, NP...NX, NP...V PŘÍSLUŠENSTVÍ NP, NP...NX, NP...V PDNPUVD Zámky Slouží pro rychlou záměnu druhu a provedení zámku. Balení obsahuje: vložku zámku spojovací materiál potřebný k záměně původního zámku. PDNPUVZ PDNPUVDB3 PDNPUV66 Typ Objednací Provedení zámku Hmotnost Balení kód [kg] [ks] PDNPUVD OEZ:44231 vložka "D" pro jazýčkové a rozvorové uzavírání, dveře 1K a 2K 0,025 1 PDNPUVZ OEZ:44232 uzamykací vložka s madlem pro jazýčkové a rozvorové uzavírání, 2 univerzální klíče, dveře 1K a 2K, kovové madlo 0,200 1 PDNPUVZP OEZ:45419 uzamykací vložka s madlem pro jazýčkové a rozvorové uzavírání, 2 univerzální klíče, dveře 1K a 2K, plastové madlo, IP65 0,100 1 PDNPUVDB3 OEZ:44233 vložka DB3 pro jazýčkové a rozvorové uzavírání, dveře 1K a 2K 0,026 1 PDNPUV66 OEZ:44234 vložka vnitřní čtyřhran 6x6 pro jazýčkové a rozvorové uzavírání, dveře 1K a 2K 0,025 1 PDNPKD2514 Příruby Určeny pro osazení kabelovými průchodkami. Upevnění na skříň přes těsnění pomocí spojovacího materiálu standardně dodavaného ve výbavě skříně. Pro skříně vnitřního provedení s odnímatelnou přírubou hloubky 210, 250, a mm. Balení obsahuje: přírubu. PDNPKD5514 Typ Objednací Provedení příruby Pro skříň šířky Hmotnost Balení kód [kg] [ks] PDNPKD2514 OEZ: x 140 mm, pro otvor 220 x 110 mm, pro 1 kabelovou průchodku 0,35 1 PDNPKD3514 OEZ: x 140 mm, pro otvor 320 x 110 mm, pro 1 kabelovou průchodku 0,50 1 PDNPKD4514 OEZ: x 140 mm, pro otvor 420 x 110 mm, pro 1 kabelovou průchodku, *) 0,65 1 PDNPKD5514 OEZ: x 140 mm, pro otvor 520 x 110 mm, pro 2 kabelové průchodky,, *) 0,64 1 *) Skříně šířky a mm mají dvě odnímatelné příruby. Přírubu lze objednat na jednu skříň 2x. D24

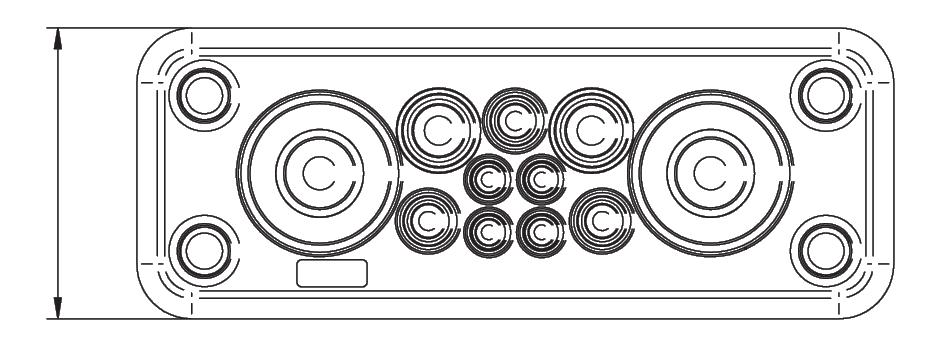

23 NP, NP...NX, NP...V PŘÍSLUŠENSTVÍ NP, NP...NX, NP...V DistriBox PDVCG14IP54 Kabelové průchodky Určeny pro prostup kabelů do skříně. Montáž na přírubu PDNPKD.. pomocí upevňovacích nýtů. Výsledné krytí skříní je dáno nejnižší hodnotou krytí použitých součástí, viz příklad 1, 2. Příklad 1.: skříň NP66 kabelová průchodka PDVCG14IP54 výsledné krytí krytí IP66 krytí IP54 IP54 Balení obsahuje: kabelová průchodka sada 4 ks nýtů. PDVCG25IP54 Příklad 2.: skříň NP55 kabelová průchodka PDVCG27IP66 výsledné krytí krytí IP55 krytí IP66 IP55 PDVCG51IP54 Typ Objednací Provedení kabelové průchodky Hmotnost Balení kód [kg] [ks] PDVCG14IP54 OEZ:44595 IP54, pro 14 kabelů průměrů : 5x (10 14), 4x (14 18), 3x (14 22), 2x (24 54) 0,214 1 PDVCG25IP54 OEZ:44594 IP54, pro 25 kabelů průměrů : 2x (3,5 11), 5x (10 14), 12x (14 18), 5x (14 22), 1x (14 35) 0,216 1 PDVCG51IP54 OEZ:44596 IP54, pro 51 kabelů průměrů : 50x (7 13), 1x (15 25) 0,220 1 PDVCG10IP55 OEZ:44597 IP55, pro 10 kabelů průměrů : 2x (7 12), 8x (10 30) 0,215 1 PDVCG7IP65 OEZ:44598 IP65, pro 7 kabelů průměrů : 4x (8 12), 2x (24 54), 1x (30 60) 0,214 1 PDVCG35IP65 OEZ:44599 IP65, pro 35 kabelů průměrů : 2x (6 10), 14x (7 12), 16x (10 14), 2x (12 18), 1x (17 32) 0,235 1 PDVCG27IP66 OEZ:44 IP66, pro 27 kabelů průměrů : 4x (5 7), 4x (8 12), 13x (10 14), 4x (14 20), 2x (20 26) 0,224 1 PDVCG37IP66 OEZ:44601 IP66, pro 37 kabelů průměrů : 4x (6 10), 14x (8 12), 16x (10 14), 2x (12 18), 1x (17 32) 0,248 1 PDVCG10IP55 Rozměry B PDVCG7IP65 A PDVCG35IP65 E C D PDVCG27IP66 PDVCG37IP66 Typ A B C D E PDVCG14IP PDVCG25IP PDVCG51IP PDVCG10IP PDVCG7IP PDVCG35IP PDVCG27IP PDVCG37IP D25
