Návod k obsluze. Obj. číslo: Ident. číslo: EURO 403 / 50 D EURO 403 / 100 D

Transkript

1 CZ Návod k obsluze Obj. číslo: Ident. číslo: EURO 403 / 50 D EURO 403 / 100 D

2 Všeobecné bezpečnostní pokyny Pozor: Při používání tohoto kompresoru je třeba na ochranu před úderem elektrickým proudem, před nebezpečím požáru a poranění dodržovat tato základní bezpečnostní opatření. Před použitím přístroje si tyto pokyny pročtěte a dodržujte je. 1. Své pracoviště udržujte v pořádku - Nepořádek na pracovišti s sebou přináší nebezpečí úrazu. 2. Berte ohled na vlivy prostředí - Kompresor nevystavujte působení deště. Kompresor nepoužívejte ve vlhkém nebo mokrém prostředí. Zajistěte dobré osvětlení. Nepoužívejte kompresor v blízkosti hořlavých kapalin nebo plynů. 3. Chraňte se před úderem elektrickým proudem - Vyhněte se kontaktu těla s uzemněnými díly, například trubkami, topnými tělesy, sporáky, lednicemi. 4. Děti udržujte v bezpečné vzdálenosti! - Nedovolte, aby se kompresoru nebo kabelu dotýkaly jiné osoby, udržujte je v dostatečné vzdálenosti od svého pracoviště. 5. Svůj kompresor ukládejte na bezpečné místo - Když kompresor nepoužíváte, měli byste jej uložit do suché, uzamčené místnosti tak, aby nebyl v dosahu dětí. 6. Kompresor nepřetěžujte - Lépe a bezpečněji budete pracovat v uvedeném rozsahu výkonu. 7. Noste vhodný pracovní oděv - Nenoste široké oděvy ani šperky. Mohly by se zachytit do pohyblivých součástí stroje. Při venkovních pracích doporučujeme gumové rukavice a protiskluzovou obuv. Máte-li dlouhé vlasy, noste síťku. 8. Používejte ochranné brýle - Při prašných pracích používejte ochrannou dýchací masku. 9. Kabel nepoužívejte k jiným účelům, než ke kterým je určen - Kompresor netahejte za kabel a kabel nepoužívejte ani k vytahování zástrčky ze zásuvky. Chraňte kabel před vysokými teplotami, oleji a ostrými hranami. 10.Udržujte si stabilitu - Vyhněte se nenormálnímu držení těla. Zajistěte si stabilní postoj a neustále udržujte rovnováhu. 11.O svůj kompresor starostlivě pečujte - Kompresor udržujte čistý, aby Vaše práce byla dobrá a bezpečná. Dodržujte předpisy pro údržbu. Kontrolujte pravidelně zástrčku a kabel a v případě poškození je nechte vyměnit u kvalifikovaného odborníka. Pravidelně kontrolujte prodlužovací kabel a je-li poškozený, vyměňte jej.

3 12.Odpojujte stroj od zdroje napětí - když jej nepoužíváte, před údržbou. 13.Nenechte ve stroji zasunuté nářadí - Před zapnutím stroje zkontrolujte, že jste odstranili klíče a seřizovací nástroje. 14.Zabraňte neúmyslnému nastartování stroje - Ujistěte se, že je spínač při zapojování do sítě vypnutý. 15.Prodlužovací kabel pro venkovní použití - Při pracích venku používejte pouze kabely určené pro venkovní použití, které mají příslušné označení. 16.Buďte neustále pozorní - Sledujte svou práci. Postupujte s rozmyslem. Kompresor nepoužívejte, nejste-li soustředěni. 17.Kontrolujte, zda kompresor nemá poškození - Před dalším používáním kompresoru pečlivě zkontrolujte ochranná zařízení a lehce poškozené součásti a ujistěte se, že fungují bezvadně a v souladu se svým určením. Zkontrolujte, zda je v pořádku funkce pohyblivých součástí, zda nejsou zadřené nebo poškozené. Veškeré součásti musí být namontovány správně a zajišťovat všechny podmínky pro bezpečný provoz přístroje. Poškozená ochranná zařízení a součásti je třeba nechat odborně opravit nebo vyměnit v zákaznickém servisu, není-li v návodu k obsluze uvedeno jinak. Poškozené spínače je nutno nechat vyměnit v zákaznickém servisu. Nepoužívejte nářadí, u kterého nelze zapínat a vypínat spínač. 18.Pozor! - Pro svou vlastní bezpečnost používejte pouze příslušenství a doplňkové přístroje, které jsou uvedeny v návodu k obsluze nebo doporučeny či uvedeny výrobcem. Používání jiných vložných nástrojů a příslušenství, než která doporučuje návod k obsluze či katalog, pro Vás může znamenat nebezpečí poranění. 19.Opravy smí provádět pouze kvalifikovaný elektrikář - Opravy smí provádět pouze kvalifikovaný elektrikář, v opačném případě hrozí provozovateli úraz. 20.Připojte zařízení pro odsávání prachu - Jsou-li k zařízení pro odsávání prachu, přesvědčte se, že jsou zapojena a používají se. 21.Hlučnost - Hlučnost tohoto kompresoru se měří podle IEC 59 CO 11, IEC 704, DIN díl 21, NFS (84/537/EHS). Hluk na pracovišti může překročit 85 db(a). V tom případě je nutno, aby obsluha používala pomůcky na ochranu sluchu. Tyto bezpečnostní pokyny dobře uschovejte.

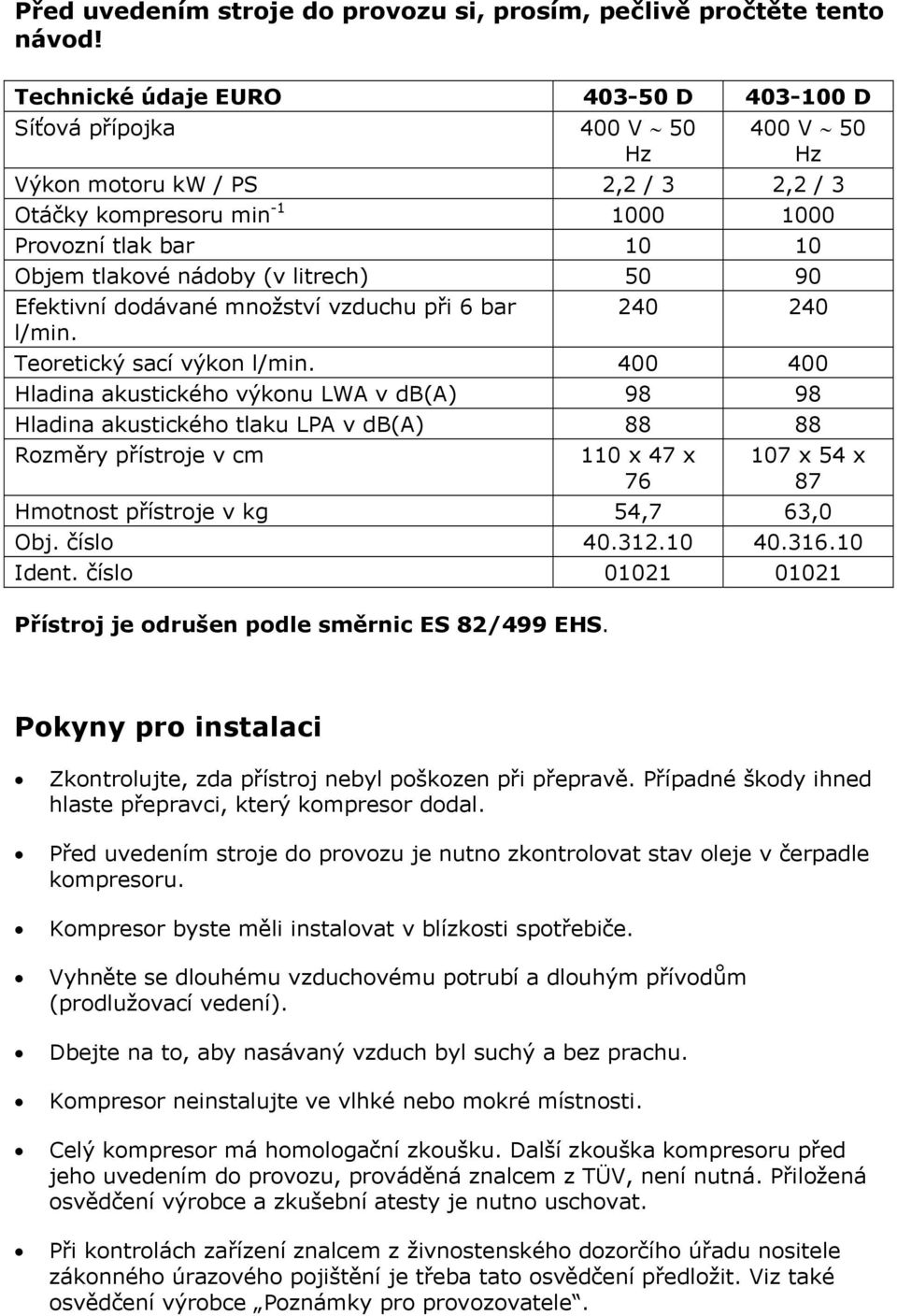

4 Před uvedením stroje do provozu si, prosím, pečlivě pročtěte tento návod! Technické údaje EURO D D Síťová přípojka 400 V 50 Hz 400 V 50 Hz Výkon motoru kw / PS 2,2 / 3 2,2 / 3 Otáčky kompresoru min Provozní tlak bar Objem tlakové nádoby (v litrech) Efektivní dodávané množství vzduchu při 6 bar l/min Teoretický sací výkon l/min Hladina akustického výkonu LWA v db(a) Hladina akustického tlaku LPA v db(a) Rozměry přístroje v cm 110 x 47 x x 54 x 87 Hmotnost přístroje v kg 54,7 63,0 Obj. číslo Ident. číslo Přístroj je odrušen podle směrnic ES 82/499 EHS. Pokyny pro instalaci Zkontrolujte, zda přístroj nebyl poškozen při přepravě. Případné škody ihned hlaste přepravci, který kompresor dodal. Před uvedením stroje do provozu je nutno zkontrolovat stav oleje v čerpadle kompresoru. Kompresor byste měli instalovat v blízkosti spotřebiče. Vyhněte se dlouhému vzduchovému potrubí a dlouhým přívodům (prodlužovací vedení). Dbejte na to, aby nasávaný vzduch byl suchý a bez prachu. Kompresor neinstalujte ve vlhké nebo mokré místnosti. Celý kompresor má homologační zkoušku. Další zkouška kompresoru před jeho uvedením do provozu, prováděná znalcem z TÜV, není nutná. Přiložená osvědčení výrobce a zkušební atesty je nutno uschovat. Při kontrolách zařízení znalcem z živnostenského dozorčího úřadu nositele zákonného úrazového pojištění je třeba tato osvědčení předložit. Viz také osvědčení výrobce Poznámky pro provozovatele.

5 Bezpečnostní pokyny pro práci s tlakovým vzduchem a stříkání barev Pozor! Dodržujte pokyny uvedené v UVV-VBG 16! Kompresor a potrubí se za provozu zahřejí na vysoké teploty. Dotyk může způsobit popáleniny. Plyny nebo páry, které kompresor nasává, musí být beze stop příměsí, které by v kompresoru mohly vést k požáru nebo výbuchu. Při povolování hadicové spojky je třeba spojku hadice přidržovat rukou, abyste zabránili odmrštění hadice a následnému poranění. Při pracích s ofukovací pistolí noste ochranné brýle. Cizí tělíska a ofukované částečky Vám mohou snadno způsobit poranění. Ofukovací pistolí neofukujte osoby ani nečistěte oděv na těle. Při stříkání barev dodržujte bezpečnostní pokyny! Pozor UVV-VBG 23 Nezpracovávejte nátěry ani rozpouštědla, jejichž zápalná teplota je nižší než 21 C. Nátěry a rozpouštědla nezahřívejte. Pracujete-li se zdraví škodlivými kapalinami, je nutno se chránit filtračními přístroji (obličejová maska). Dodržujte také ochranná opatření předepsaná výrobci těchto látek.

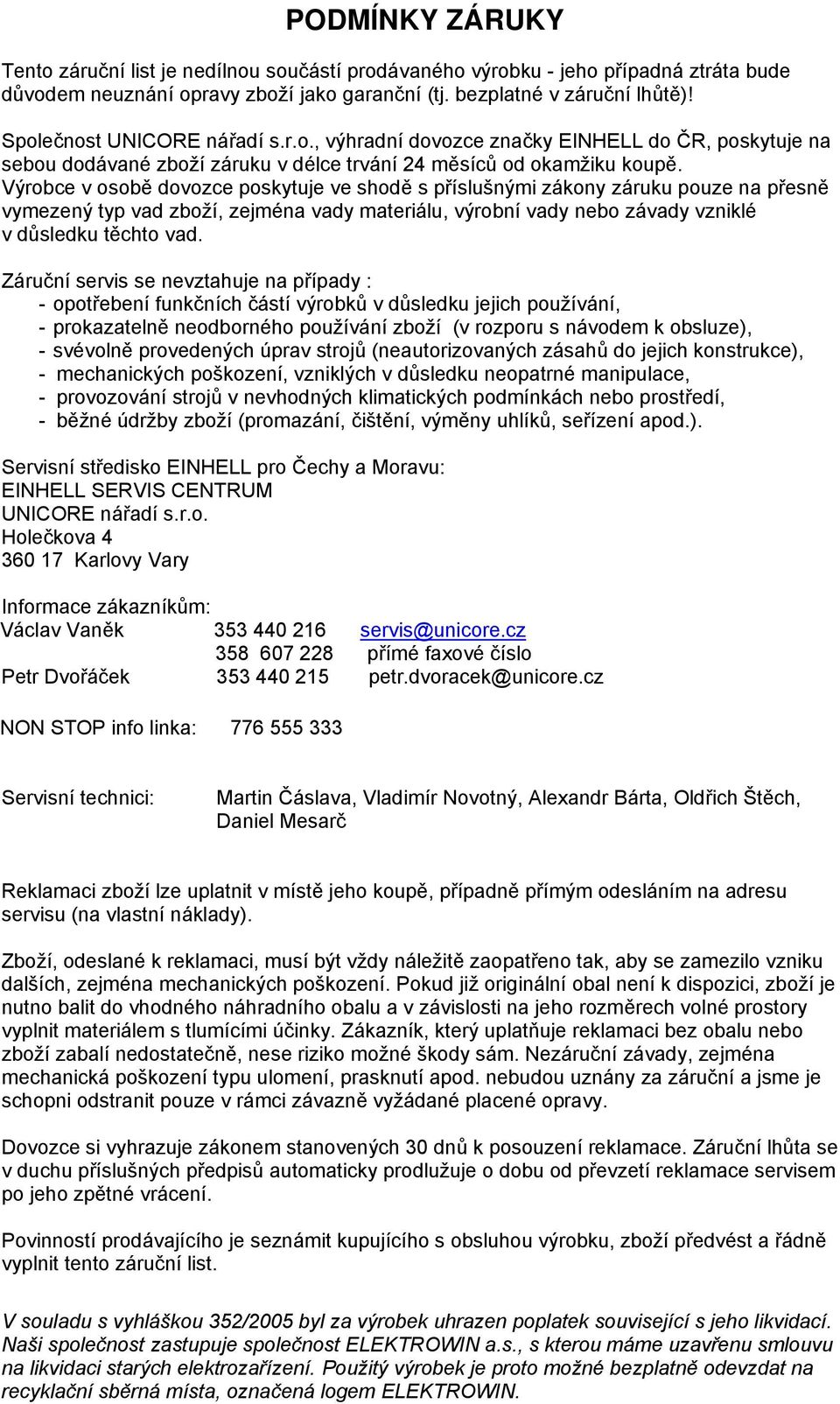

6 PODMÍNKY ZÁRUKY Tento záruční list je nedílnou součástí prodávaného výrobku - jeho případná ztráta bude důvodem neuznání opravy zboží jako garanční (tj. bezplatné v záruční lhůtě)! Společnost UNICORE nářadí s.r.o., výhradní dovozce značky EINHELL do ČR, poskytuje na sebou dodávané zboží záruku v délce trvání 24 měsíců od okamžiku koupě. Výrobce v osobě dovozce poskytuje ve shodě s příslušnými zákony záruku pouze na přesně vymezený typ vad zboží, zejména vady materiálu, výrobní vady nebo závady vzniklé v důsledku těchto vad. Záruční servis se nevztahuje na případy : - opotřebení funkčních částí výrobků v důsledku jejich používání, - prokazatelně neodborného používání zboží (v rozporu s návodem k obsluze), - svévolně provedených úprav strojů (neautorizovaných zásahů do jejich konstrukce), - mechanických poškození, vzniklých v důsledku neopatrné manipulace, - provozování strojů v nevhodných klimatických podmínkách nebo prostředí, - běžné údržby zboží (promazání, čištění, výměny uhlíků, seřízení apod.). Servisní středisko EINHELL pro Čechy a Moravu: EINHELL SERVIS CENTRUM UNICORE nářadí s.r.o. Holečkova Karlovy Vary Informace zákazníkům: Václav Vaněk servis@unicore.cz přímé faxové číslo Petr Dvořáček petr.dvoracek@unicore.cz NON STOP info linka: Servisní technici: Martin Čáslava, Vladimír Novotný, Alexandr Bárta, Oldřich Štěch, Daniel Mesarč Reklamaci zboží lze uplatnit v místě jeho koupě, případně přímým odesláním na adresu servisu (na vlastní náklady). Zboží, odeslané k reklamaci, musí být vždy náležitě zaopatřeno tak, aby se zamezilo vzniku dalších, zejména mechanických poškození. Pokud již originální obal není k dispozici, zboží je nutno balit do vhodného náhradního obalu a v závislosti na jeho rozměrech volné prostory vyplnit materiálem s tlumícími účinky. Zákazník, který uplatňuje reklamaci bez obalu nebo zboží zabalí nedostatečně, nese riziko možné škody sám. Nezáruční závady, zejména mechanická poškození typu ulomení, prasknutí apod. nebudou uznány za záruční a jsme je schopni odstranit pouze v rámci závazně vyžádané placené opravy. Dovozce si vyhrazuje zákonem stanovených 30 dnů k posouzení reklamace. Záruční lhůta se v duchu příslušných předpisů automaticky prodlužuje o dobu od převzetí reklamace servisem po jeho zpětné vrácení. Povinností prodávajícího je seznámit kupujícího s obsluhou výrobku, zboží předvést a řádně vyplnit tento záruční list. V souladu s vyhláškou 352/2005 byl za výrobek uhrazen poplatek související s jeho likvidací. Naši společnost zastupuje společnost ELEKTROWIN a.s., s kterou máme uzavřenu smlouvu na likvidaci starých elektrozařízení. Použitý výrobek je proto možné bezplatně odevzdat na recyklační sběrná místa, označená logem ELEKTROWIN.
