1 PI 740 AS PI 741 AS PI 750 AS PI 750 AST Varná deska Návod k instalaci a použití

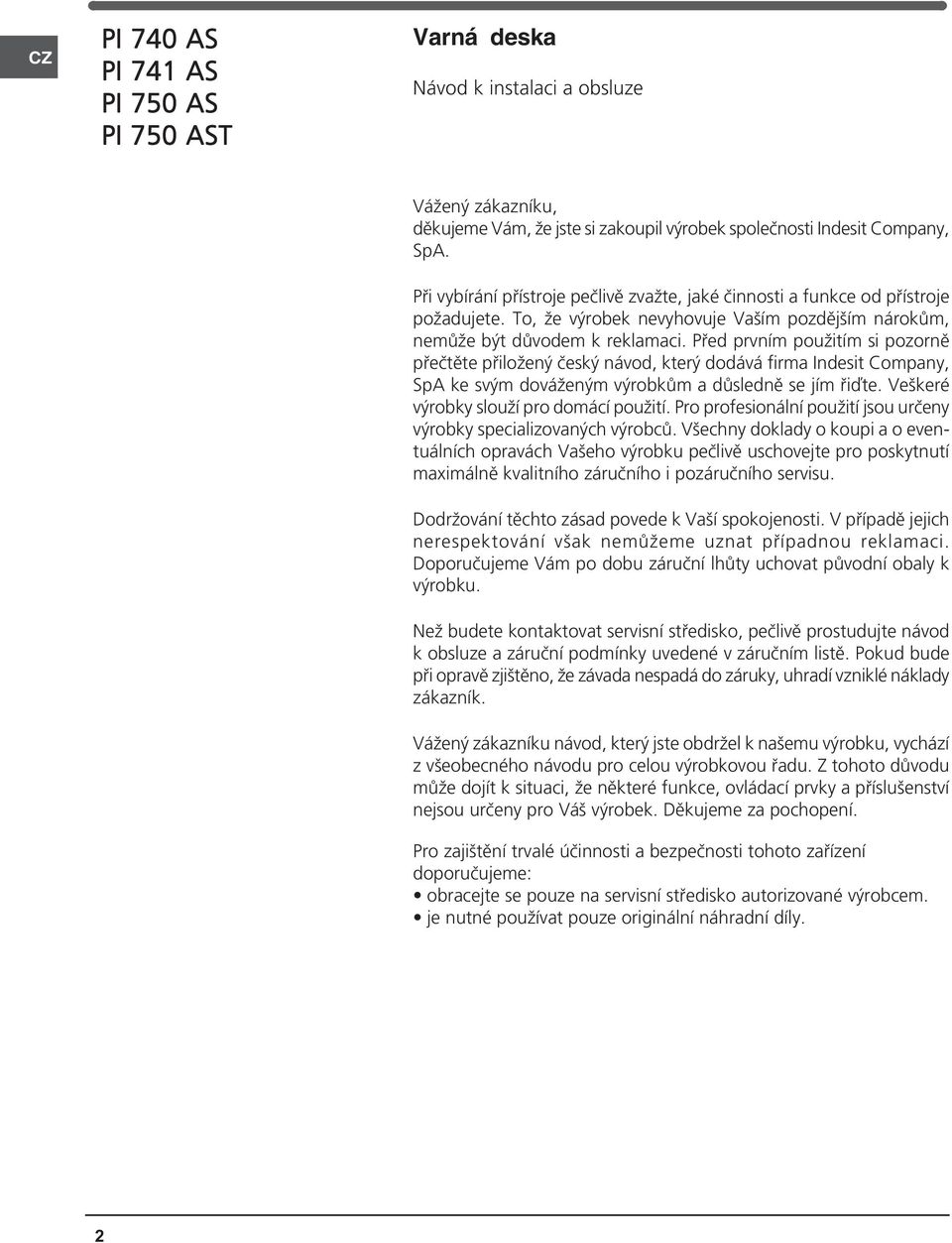

2 PI 740 AS PI 741 AS PI 750 AS PI 750 AST Varná deska Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti Indesit Company, SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company, SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé účinnosti a bezpečnosti tohoto zařízení doporučujeme: obracejte se pouze na servisní středisko autorizované výrobcem. je nutné používat pouze originální náhradní díly. 2

3 Návod k obsluze VARNÁ DESKA Česky PI 740 AS PI 741 AS PI 750 AS PI 750 AST Obsah Instalace, 4-8 Umístění Elektrické připojení Připojení k přívodu plynu Typový štítek Technické údaje hořáků a trysek Předpis pro instalaci, seřízení a montážní práce, 9 Popis spotřebiče, 11 Celkový pohled Uvedení spotřebiče do chodu a používání, 12 Praktické rady pro používání plynových hořáků Praktické rady pro používání elektrických plotýnek Bezpečnostní opatření a rady, 13 Všeobecné bezpečnostní pokyny Likvidace a nakládání se starými elektrickými spotřebiči Údržba a čištění, 14 Vypnutí spotřebiče Čištění spotřebiče Údržba plynových kohoutků Řešení problémů, 15 3

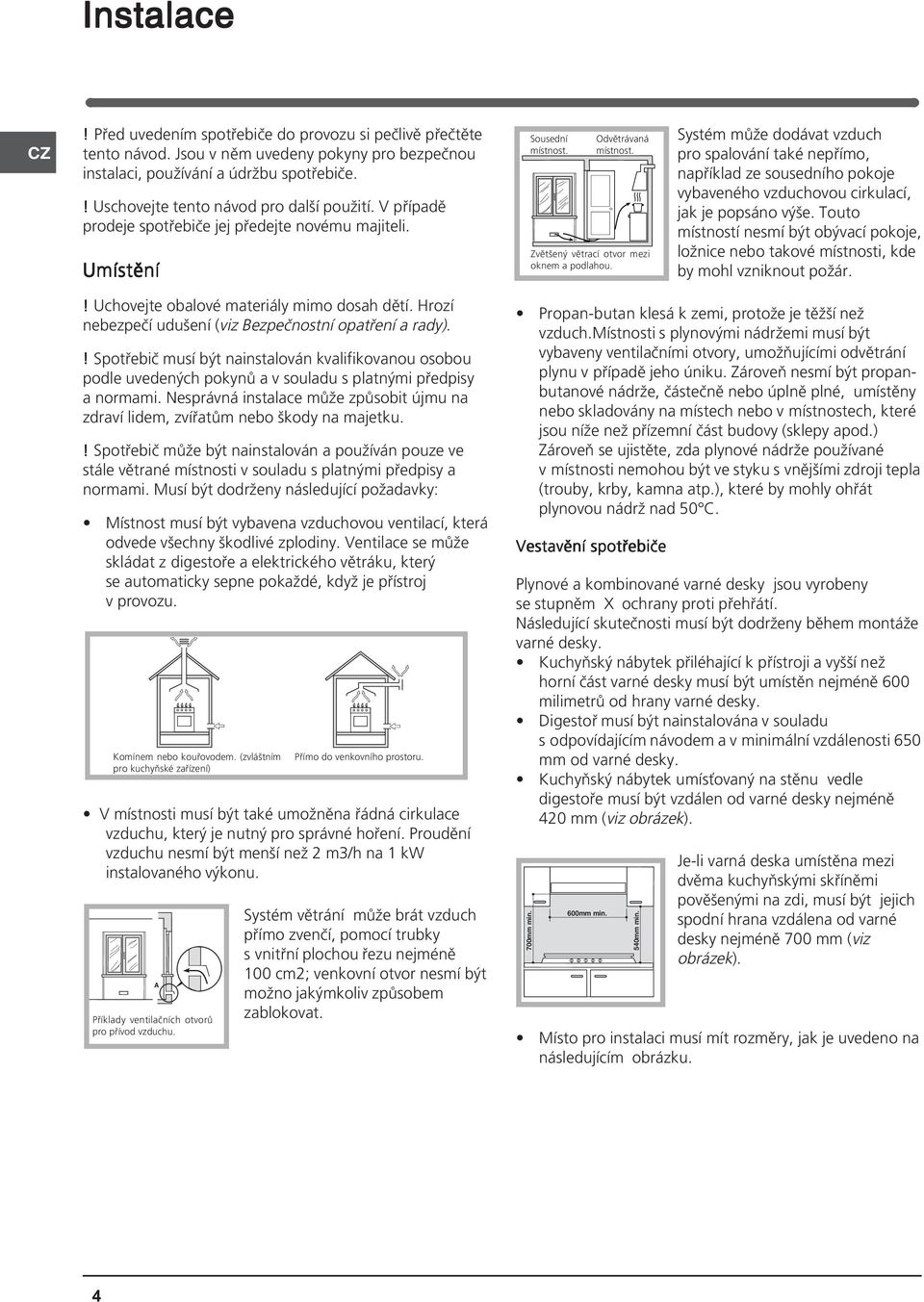

4 Instalace! Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Umístění Sousední místnost. Odvětrávaná místnost. Zvětšený větrací otvor mezi oknem a podlahou. Systém může dodávat vzduch pro spalování také nepřímo, například ze sousedního pokoje vybaveného vzduchovou cirkulací, jak je popsáno výše. Touto místností nesmí být obývací pokoje, ložnice nebo takové místnosti, kde by mohl vzniknout požár.! Uchovejte obalové materiály mimo dosah dětí. Hrozí nebezpečí udušení (viz Bezpečnostní opatření a rady).! Spotřebič musí být nainstalován kvalifikovanou osobou podle uvedených pokynů a v souladu s platnými předpisy a normami. Nesprávná instalace může způsobit újmu na zdraví lidem, zvířatům nebo škody na majetku.! Spotřebič může být nainstalován a používán pouze ve stále větrané místnosti v souladu s platnými předpisy a normami. Musí být dodrženy následující požadavky: Místnost musí být vybavena vzduchovou ventilací, která odvede všechny škodlivé zplodiny. Ventilace se může skládat z digestoře a elektrického větráku, který se automaticky sepne pokaždé, když je přístroj v provozu. Komínem nebo kouřovodem. (zvláštním pro kuchyňské zařízení) Přímo do venkovního prostoru. V místnosti musí být také umožněna řádná cirkulace vzduchu, který je nutný pro správné hoření. Proudění vzduchu nesmí být menší než 2 m3/h na 1 kw instalovaného výkonu. Příklady ventilačních otvorů pro přívod vzduchu. A Systém větrání může brát vzduch přímo zvenčí, pomocí trubky s vnitřní plochou řezu nejméně 100 cm2; venkovní otvor nesmí být možno jakýmkoliv způsobem zablokovat. Propan-butan klesá k zemi, protože je těžší než vzduch.místnosti s plynovými nádržemi musí být vybaveny ventilačními otvory, umožňujícími odvětrání plynu v případě jeho úniku. Zároveň nesmí být propanbutanové nádrže, částečně nebo úplně plné, umístěny nebo skladovány na místech nebo v místnostech, které jsou níže než přízemní část budovy (sklepy apod.) Zároveň se ujistěte, zda plynové nádrže používané v místnosti nemohou být ve styku s vnějšími zdroji tepla (trouby, krby, kamna atp.), které by mohly ohřát plynovou nádrž nad 50 C. Vestavění spotřebiče Plynové a kombinované varné desky jsou vyrobeny se stupněm X ochrany proti přehřátí. Následující skutečnosti musí být dodrženy během montáže varné desky. Kuchyňský nábytek přiléhající k přístroji a vyšší než horní část varné desky musí být umístěn nejméně 600 milimetrů od hrany varné desky. Digestoř musí být nainstalována v souladu s odpovídajícím návodem a v minimální vzdálenosti 650 mm od varné desky. Kuchyňský nábytek umísťovaný na stěnu vedle digestoře musí být vzdálen od varné desky nejméně 420 mm (viz obrázek). 700mm min. 600mm min. 540mm min. Je-li varná deska umístěna mezi dvěma kuchyňskými skříněmi pověšenými na zdi, musí být jejich spodní hrana vzdálena od varné desky nejméně 700 mm (viz obrázek). Místo pro instalaci musí mít rozměry, jak je uvedeno na následujícím obrázku. 4

5 Dodávané úchytky vám umožňují připevnit varnou desku do nábytku s tloušťkou od 20 do 40 mm. Abyste zajistili správné a bezpečné upevnění, doporučujeme použít všechny úchytky. 560 mm. 45 mm. 555 mm 55 mm 475 mm Jestliže je varná deska namontována nad troubou bez nucené ventilace vzduchu, musí být zajištěno odpovídající větrání uvnitř skříňky, například větracími otvory umožňujícími cirkulaci (viz plánek). Ukázka upevnění zařízení úchytkami Elektrické připojení způsob upevnění pro tloušťku H=20 mm způsob upevnění pro tloušťku H=30 mm Přední strana Trouby vybavené trojpólovým napájecím kabelem jsou vyrobeny pro napájení střídavým proudem, jehož napětí a frekvence jsou uvedeny na typovém štítku umístěném na spotřebiči (ten je umístěn na spodní straně spotřebiče). Uzemňovací ochranný vodič je žluto-zelený. Je-li zařízení umístěno nad vestavěnou elektrickou troubu, přívod proudu do varné desky a do trouby nesmí být z jednoho zdroje (zásuvky) kvůli bezpečnosti a možnosti jednoduchého odpojení trouby. Připojení napájecího kabelu k elektrické síti způsob upevnění pro tloušťku H=40 mm! Používejte pouze přiložené úchytky. Není-li varná deska namontována nad zabudovanou troubu, musí být jako izolace použita dřevěná deska. Musí být umístěna nejméně 20 mm pod spodní částí varné desky. Ventilace Zadní strana Pro zajištění správného odvětrávání je třeba odstranit zadní stěnu skříňky, ve které je zařízení vestavěno. Je vhodné umístit troubu tak, aby stála na dvou dřevěných lištách, nebo na rovném povrchu s otvorem o rozměru nejméně 45 x 560 mm (viz obrázek). Normovanou zástrčku kabelu zapojte do zásuvky s odpovídajícím zatížením, uvedeném na typovém štítku. V případě připojení spotřebiče přímo k elektrickému rozvodu )bez zástrčky) je třeba použít na přívodu vícepólový jistič s minimální vzdáleností kontaktů 3 mm v rozpojeném stavu. Tento jistič musí být připojen mezi spotřebič a elektrický rozvod a musí také vyhovovat příslušnému zatížení a platným bezpečnostním předpisům (uzemnění nesmí být jističem přerušeno). Napájecí kabel nesmí přijít do styku s povrchy o teplotě vyšší než 50 C.! Osoba provádějící instalaci se musí ujistit, že elektrické připojení bylo provedeno správně a v souladu s bezpečnostními předpisy. 5

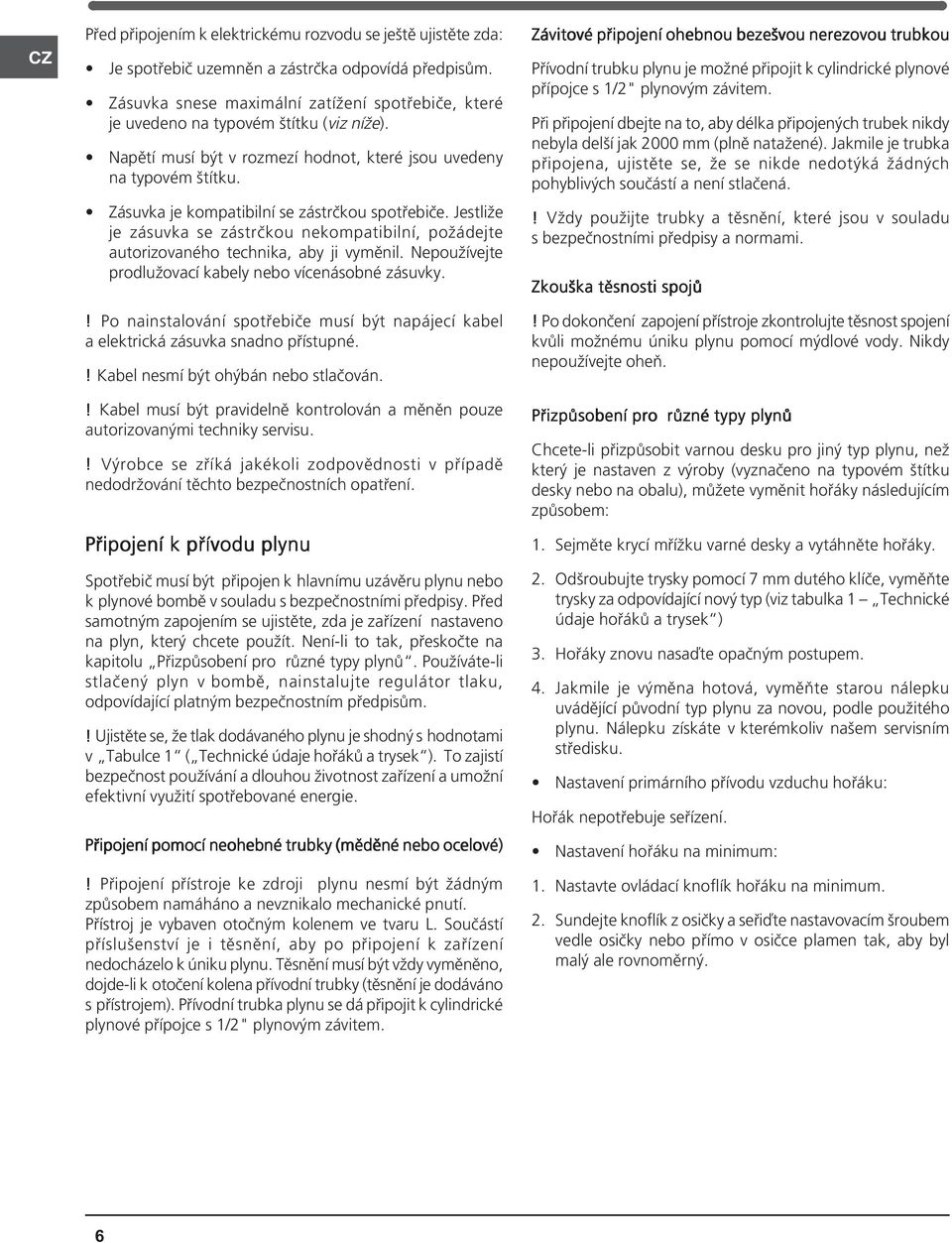

6 Před připojením k elektrickému rozvodu se ještě ujistěte zda: Je spotřebič uzemněn a zástrčka odpovídá předpisům. Zásuvka snese maximální zatížení spotřebiče, které je uvedeno na typovém štítku (viz níže). Napětí musí být v rozmezí hodnot, které jsou uvedeny na typovém štítku. Zásuvka je kompatibilní se zástrčkou spotřebiče. Jestliže je zásuvka se zástrčkou nekompatibilní, požádejte autorizovaného technika, aby ji vyměnil. Nepoužívejte prodlužovací kabely nebo vícenásobné zásuvky.! Po nainstalování spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohýbán nebo stlačován.! Kabel musí být pravidelně kontrolován a měněn pouze autorizovanými techniky servisu.! Výrobce se zříká jakékoli zodpovědnosti v případě nedodržování těchto bezpečnostních opatření. Připojení k přívodu plynu Spotřebič musí být připojen k hlavnímu uzávěru plynu nebo k plynové bombě v souladu s bezpečnostními předpisy. Před samotným zapojením se ujistěte, zda je zařízení nastaveno na plyn, který chcete použít. Není-li to tak, přeskočte na kapitolu Přizpůsobení pro různé typy plynů. Používáte-li stlačený plyn v bombě, nainstalujte regulátor tlaku, odpovídající platným bezpečnostním předpisům.! Ujistěte se, že tlak dodávaného plynu je shodný s hodnotami v Tabulce 1 ( Technické údaje hořáků a trysek ). To zajistí bezpečnost používání a dlouhou životnost zařízení a umožní efektivní využití spotřebované energie. Připojení pomocí neohebné trubky (měděné nebo ocelové)! Připojení přístroje ke zdroji plynu nesmí být žádným způsobem namáháno a nevznikalo mechanické pnutí. Přístroj je vybaven otočným kolenem ve tvaru L. Součástí příslušenství je i těsnění, aby po připojení k zařízení nedocházelo k úniku plynu. Těsnění musí být vždy vyměněno, dojde-li k otočení kolena přívodní trubky (těsnění je dodáváno s přístrojem). Přívodní trubka plynu se dá připojit k cylindrické plynové přípojce s 1/2" plynovým závitem. Závitové připojení ohebnou bezešvou nerezovou trubkou Přívodní trubku plynu je možné připojit k cylindrické plynové přípojce s 1/2" plynovým závitem. Při připojení dbejte na to, aby délka připojených trubek nikdy nebyla delší jak 2000 mm (plně natažené). Jakmile je trubka připojena, ujistěte se, že se nikde nedotýká žádných pohyblivých součástí a není stlačená.! Vždy použijte trubky a těsnění, které jsou v souladu s bezpečnostními předpisy a normami. Zkouška těsnosti spojů! Po dokončení zapojení přístroje zkontrolujte těsnost spojení kvůli možnému úniku plynu pomocí mýdlové vody. Nikdy nepoužívejte oheň. Přizpůsobení pro různé typy plynů Chcete-li přizpůsobit varnou desku pro jiný typ plynu, než který je nastaven z výroby (vyznačeno na typovém štítku desky nebo na obalu), můžete vyměnit hořáky následujícím způsobem: 1. Sejměte krycí mřížku varné desky a vytáhněte hořáky. 2. Odšroubujte trysky pomocí 7 mm dutého klíče, vyměňte trysky za odpovídající nový typ (viz tabulka 1 Technické údaje hořáků a trysek ) 3. Hořáky znovu nasaďte opačným postupem. 4. Jakmile je výměna hotová, vyměňte starou nálepku uvádějící původní typ plynu za novou, podle použitého plynu. Nálepku získáte v kterémkoliv našem servisním středisku. Nastavení primárního přívodu vzduchu hořáku: Hořák nepotřebuje seřízení. Nastavení hořáku na minimum: 1. Nastavte ovládací knoflík hořáku na minimum. 2. Sundejte knoflík z osičky a seřiďte nastavovacím šroubem vedle osičky nebo přímo v osičce plamen tak, aby byl malý ale rovnoměrný. 6

7 ! Je-li přístroj připojen k nádobě se stlačeným plynem, je třeba regulační šroubek zašroubovat až na doraz.! Jakmile je výměna hotová, vyměňte starou nálepku uvádějící původní typ plynu za novou, podle použitého plynu. Nálepku získáte v kterémkoliv našem servisním středisku.! Kolísá-li tlak plynu nebo tlak plynu není takový, jako doporučuje výrobce, musíte umístit na přívodní plynové potrubí vhodný tlakový regulátor (v souladu s bezpečnostními předpisy). 3. Potom několikrát rychle otočte ovládacím knoflíkem hořáku z minima na maximum a zpět na minimum několikrát za sebou (při hořícím plameni hořáku), abyste se ujistili, že plamen nezhasne. 4. Některé přístroje mají bezpečnostní zařízení (termočlánek). Jakmile zařízení nepracuje při slabém plameni správně, nastavte regulačním šroubkem větší plamen. 5. Jakmile je nastavení provedeno, zaplombujte nastavení. Použijte plombovací vosk nebo podobný materiál. TYPOVÝ ŠTÍTEK Elektrické připojení napětí: V ~ 50/60Hz nebo V ~ 50/60Hz (viz typový štítek) maximální příkon 1500 W Tento spotřebič vyhovuje následujícím směrnicím Evropského společenství: - 72/23/EEC z 19/02/1973 (Nízké napětí) a následným úpravám; - 89/336/EEC z 03/05/1989 (Elektromagnetická kompatibilita) a následným úpravám; - 93/68/EEC z 22/07/1993 a následným úpravám. - 90/336/EEC z 29/06/1990 (Plyn) a následným úpravám 7

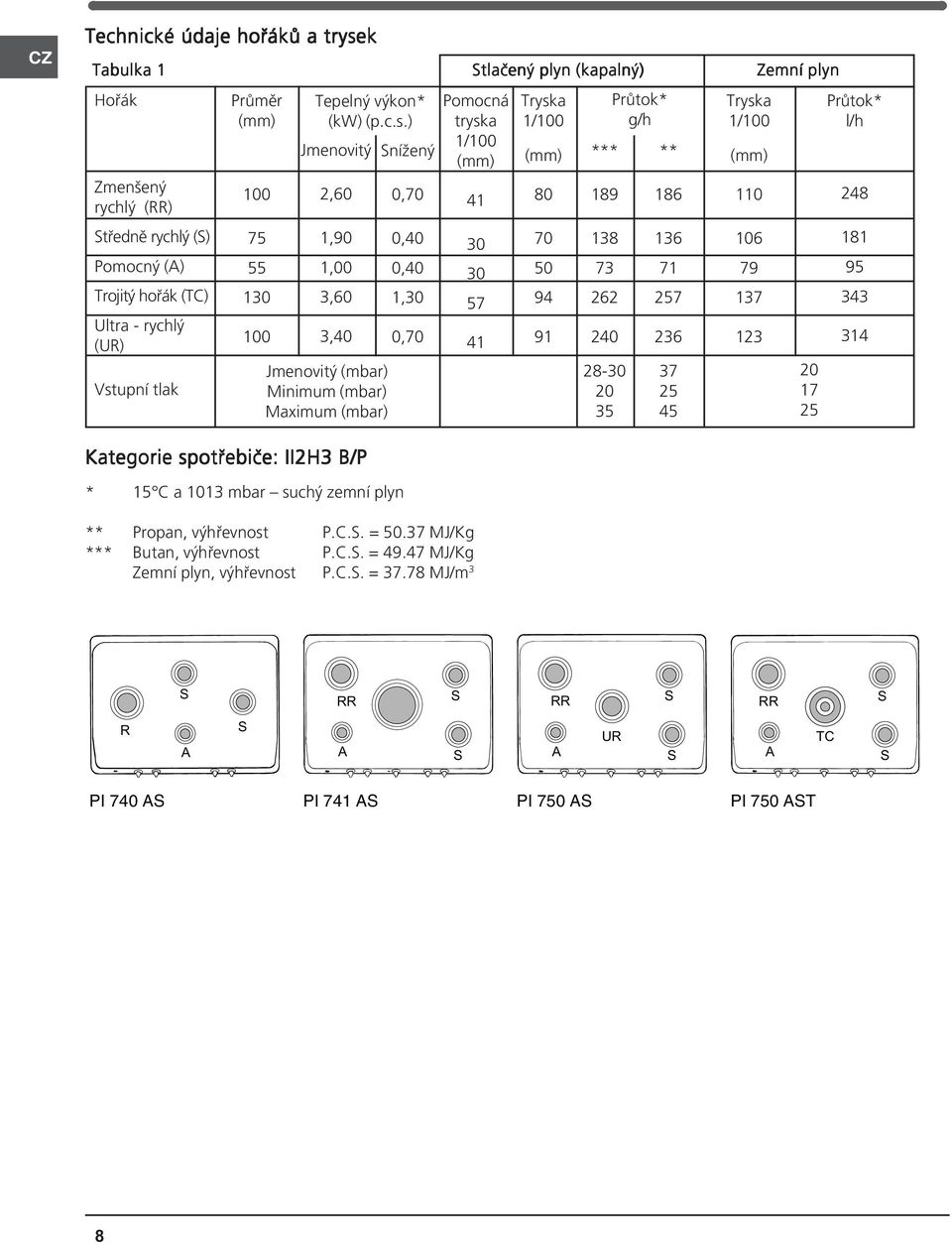

8 Technické údaje hořáků a trysek Tabulka 1 Stlačený plyn (kapalný) Zemní plyn Hořák Zmenšený rychlý (RR) Průměr (mm) 100 Tepelný výkon* (kw) (p.c.s.) Jmenovitý 2,60 Snížený 0,70 Pomocná tryska 1/100 (mm) 41 Tryska 1/100 (mm) 80 *** 189 Průtok* g/h ** 186 Tryska 1/100 (mm) 110 Průtok* l/h 248 Středně rychlý (S) Pomocný (A) Trojitý hořák (TC) Ultra - rychlý (UR) Vstupní tlak ,90 1,00 3,60 3,40 Jmenovitý (mbar) Minimum (mbar) Maximum (mbar) 0,40 0,40 1,30 0, Kategorie spotřebiče: II2H3 B/P * 15 C a 1013 mbar suchý zemní plyn ** Propan, výhřevnost P.C.S. = MJ/Kg *** Butan, výhřevnost P.C.S. = MJ/Kg Zemní plyn, výhřevnost P.C.S. = MJ/m 3 S RR S RR S RR S R A S A S A UR S A TC S PI 740 AS PI 741 AS PI 750 AS PI 750 AST 8

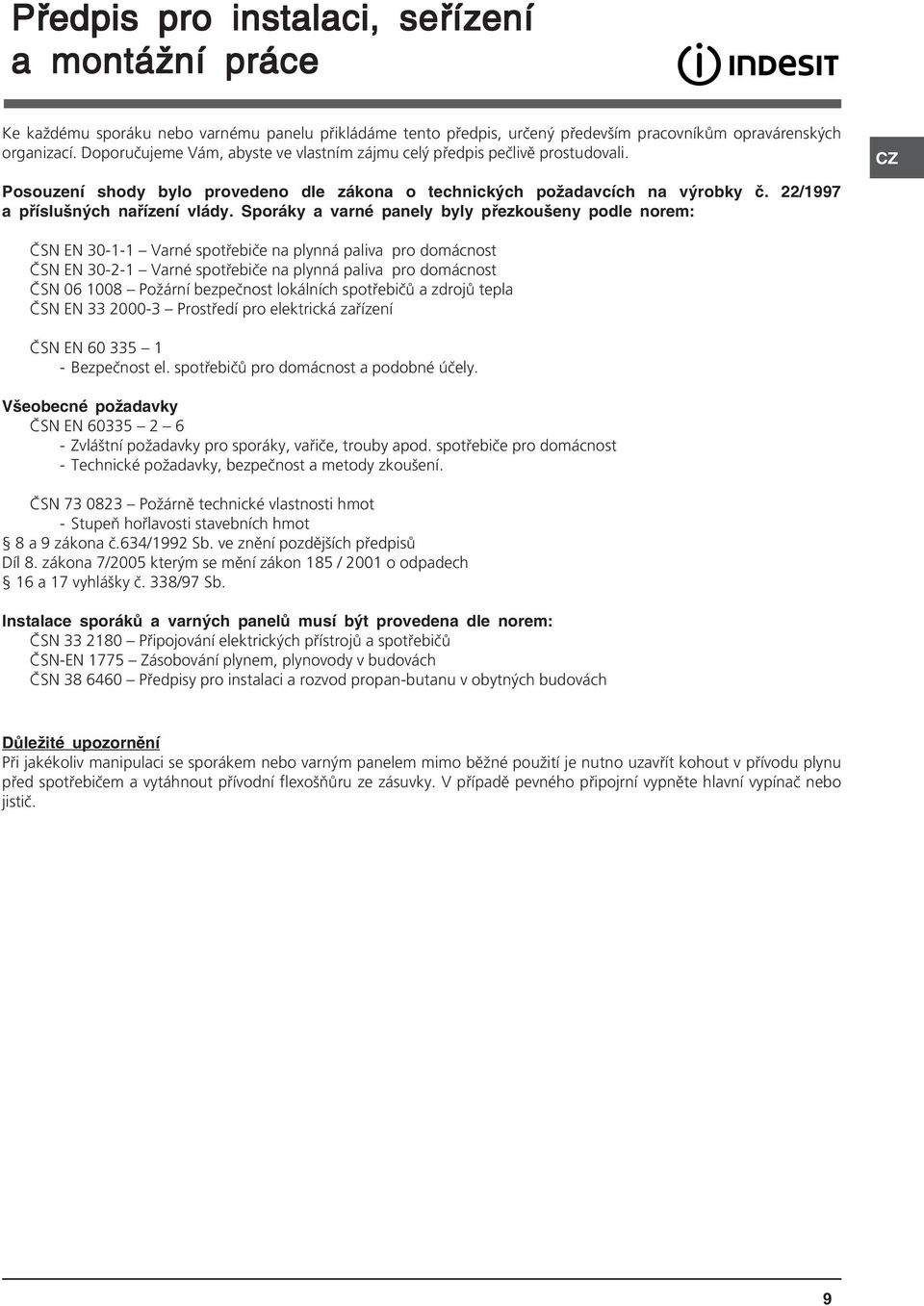

9 Předpis pro instalaci, seřízení a montážní práce Ke každému sporáku nebo varnému panelu přikládáme tento předpis, určený především pracovníkům opravárenských organizací. Doporučujeme Vám, abyste ve vlastním zájmu celý předpis pečlivě prostudovali. Posouzení shody bylo provedeno dle zákona o technických požadavcích na výrobky č. 22/1997 a příslušných nařízení vlády. Sporáky a varné panely byly přezkoušeny podle norem: ČSN EN Varné spotřebiče na plynná paliva pro domácnost ČSN EN Varné spotřebiče na plynná paliva pro domácnost ČSN Požární bezpečnost lokálních spotřebičů a zdrojů tepla ČSN EN Prostředí pro elektrická zařízení ČSN EN Bezpečnost el. spotřebičů pro domácnost a podobné účely. Všeobecné požadavky ČSN EN Zvláštní požadavky pro sporáky, vařiče, trouby apod. spotřebiče pro domácnost - Technické požadavky, bezpečnost a metody zkoušení. ČSN Požárně technické vlastnosti hmot - Stupeň hořlavosti stavebních hmot 8 a 9 zákona č.634/1992 Sb. ve znění pozdějších předpisů Díl 8. zákona 7/2005 kterým se mění zákon 185 / 2001 o odpadech 16 a 17 vyhlášky č. 338/97 Sb. Instalace sporáků a varných panelů musí být provedena dle norem: ČSN Připojování elektrických přístrojů a spotřebičů ČSN-EN 1775 Zásobování plynem, plynovody v budovách ČSN Předpisy pro instalaci a rozvod propan-butanu v obytných budovách Důležité upozornění Při jakékoliv manipulaci se sporákem nebo varným panelem mimo běžné použití je nutno uzavřít kohout v přívodu plynu před spotřebičem a vytáhnout přívodní flexošňůru ze zásuvky. V případě pevného připojrní vypněte hlavní vypínač nebo jistič. 9

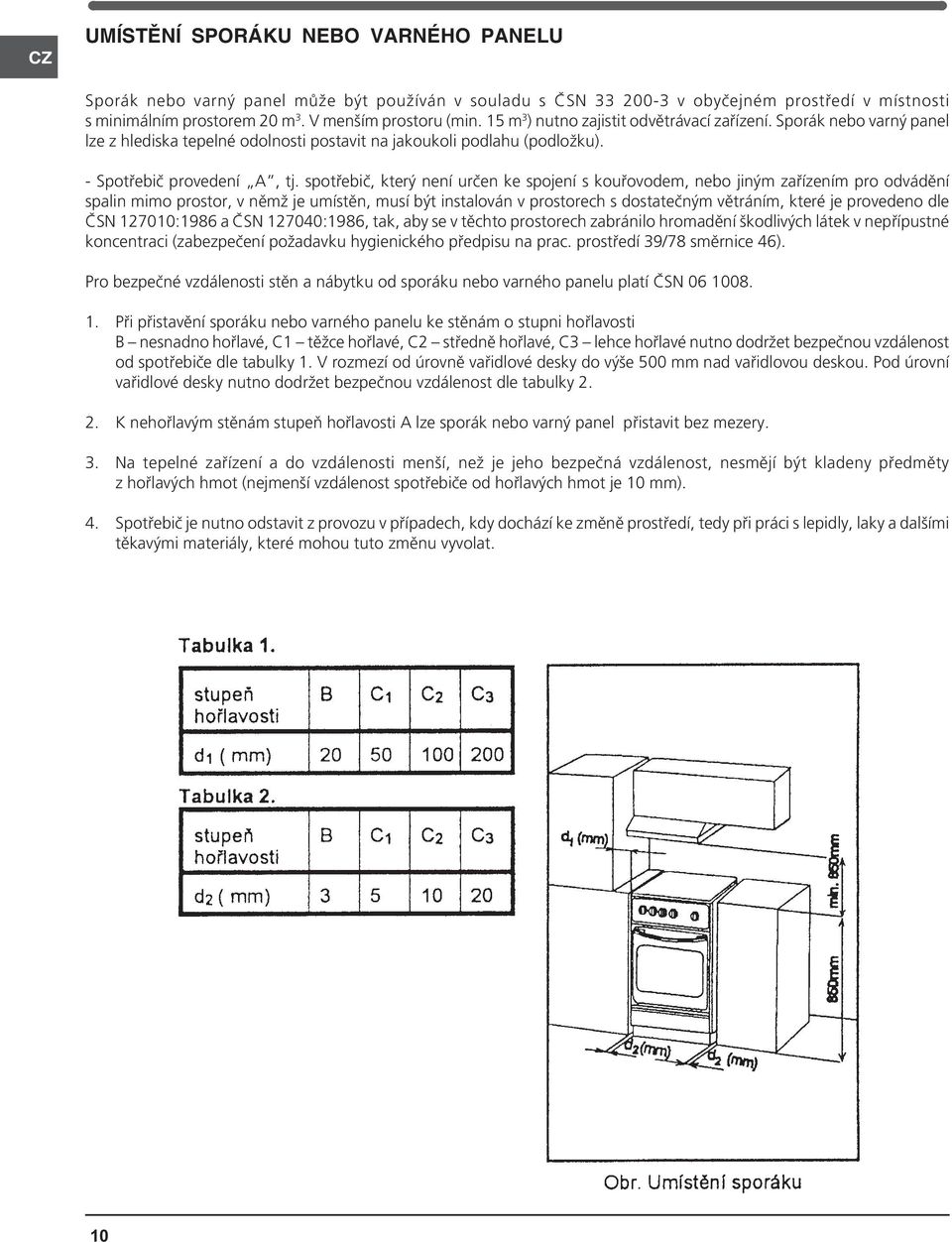

10 UMÍSTĚNÍ SPORÁKU NEBO VARNÉHO PANELU Sporák nebo varný panel může být používán v souladu s ČSN v obyčejném prostředí v místnosti s minimálním prostorem 20 m 3. V menším prostoru (min. 15 m 3 ) nutno zajistit odvětrávací zařízení. Sporák nebo varný panel lze z hlediska tepelné odolnosti postavit na jakoukoli podlahu (podložku). - Spotřebič provedení A, tj. spotřebič, který není určen ke spojení s kouřovodem, nebo jiným zařízením pro odvádění spalin mimo prostor, v němž je umístěn, musí být instalován v prostorech s dostatečným větráním, které je provedeno dle ČSN :1986 a ČSN :1986, tak, aby se v těchto prostorech zabránilo hromadění škodlivých látek v nepřípustné koncentraci (zabezpečení požadavku hygienického předpisu na prac. prostředí 39/78 směrnice 46). Pro bezpečné vzdálenosti stěn a nábytku od sporáku nebo varného panelu platí ČSN Při přistavění sporáku nebo varného panelu ke stěnám o stupni hořlavosti B nesnadno hořlavé, C1 těžce hořlavé, C2 středně hořlavé, C3 lehce hořlavé nutno dodržet bezpečnou vzdálenost od spotřebiče dle tabulky 1. V rozmezí od úrovně vařidlové desky do výše 500 mm nad vařidlovou deskou. Pod úrovní vařidlové desky nutno dodržet bezpečnou vzdálenost dle tabulky K nehořlavým stěnám stupeň hořlavosti A lze sporák nebo varný panel přistavit bez mezery. 3. Na tepelné zařízení a do vzdálenosti menší, než je jeho bezpečná vzdálenost, nesmějí být kladeny předměty z hořlavých hmot (nejmenší vzdálenost spotřebiče od hořlavých hmot je 10 mm). 4. Spotřebič je nutno odstavit z provozu v případech, kdy dochází ke změně prostředí, tedy při práci s lepidly, laky a dalšími těkavými materiály, které mohou tuto změnu vyvolat. 10

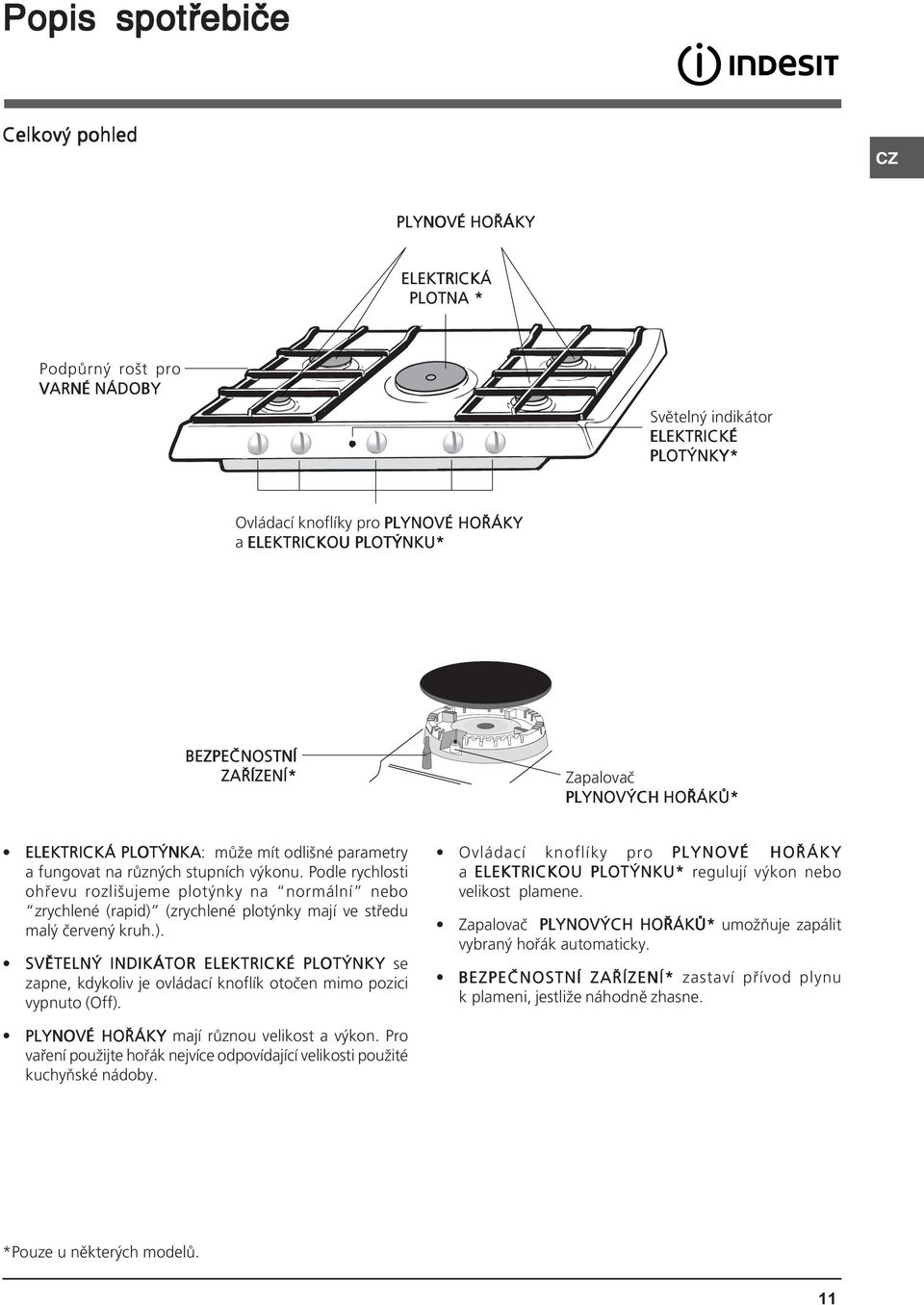

11 Popis spotřebiče Celkový pohled PLYNOVÉ HOŘÁKY ELEKTRICKÁ PLOTNA * Podpůrný rošt pro VARNÉ NÁDOBY Světelný indikátor ELEKTRICKÉ PLOTÝNKY* Ovládací knoflíky pro PLYNOVÉ HOŘÁKY a ELEKTRICKOU PLOTÝNKU* BEZPEČNOSTNÍ ZAŘÍZENÍ* Zapalovač PLYNOVÝCH HOŘÁKŮ* ELEKTRICKÁ PLOTÝNKA: může mít odlišné parametry a fungovat na různých stupních výkonu. Podle rychlosti ohřevu rozlišujeme plotýnky na normální nebo zrychlené (rapid) (zrychlené plotýnky mají ve středu malý červený kruh.). SVĚTELNÝ INDIKÁTOR ELEKTRICKÉ PLOTÝNKY se zapne, kdykoliv je ovládací knoflík otočen mimo pozici vypnuto (Off). Ovládací knoflíky pro PLYNOVÉ HOŘÁKY a ELEKTRICKOU PLOTÝNKU* regulují výkon nebo velikost plamene. Zapalovač PLYNOVÝCH HOŘÁKŮ* umožňuje zapálit vybraný hořák automaticky. BEZPEČNOSTNÍ ZAŘÍZENÍ* zastaví přívod plynu k plameni, jestliže náhodně zhasne. PLYNOVÉ HOŘÁKY mají různou velikost a výkon. Pro vaření použijte hořák nejvíce odpovídající velikosti použité kuchyňské nádoby. *Pouze u některých modelů. 11

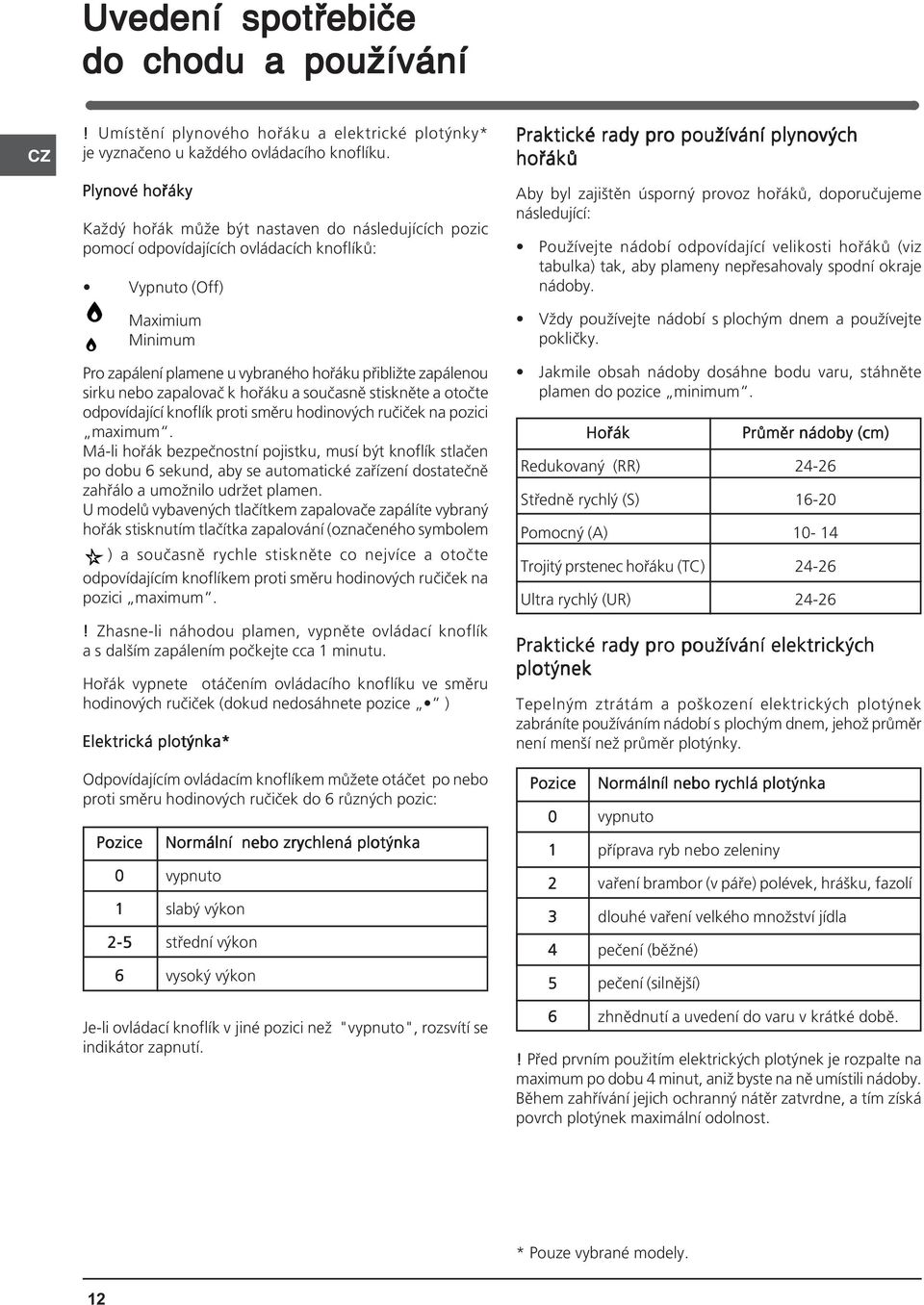

12 Uvedení spotřebiče do chodu a používání! Umístění plynového hořáku a elektrické plotýnky* je vyznačeno u každého ovládacího knoflíku. Plynové hořáky Každý hořák může být nastaven do následujících pozic pomocí odpovídajících ovládacích knoflíků: Vypnuto (Off) Maximium Minimum Pro zapálení plamene u vybraného hořáku přibližte zapálenou sirku nebo zapalovač k hořáku a současně stiskněte a otočte odpovídající knoflík proti směru hodinových ručiček na pozici maximum. Má-li hořák bezpečnostní pojistku, musí být knoflík stlačen po dobu 6 sekund, aby se automatické zařízení dostatečně zahřálo a umožnilo udržet plamen. U modelů vybavených tlačítkem zapalovače zapálíte vybraný hořák stisknutím tlačítka zapalování (označeného symbolem ) a současně rychle stiskněte co nejvíce a otočte odpovídajícím knoflíkem proti směru hodinových ručiček na pozici maximum.! Zhasne-li náhodou plamen, vypněte ovládací knoflík a s dalším zapálením počkejte cca 1 minutu. Hořák vypnete otáčením ovládacího knoflíku ve směru hodinových ručiček (dokud nedosáhnete pozice ) Elektrická plotýnka* Praktické rady pro používání plynových hořáků Aby byl zajištěn úsporný provoz hořáků, doporučujeme následující: Používejte nádobí odpovídající velikosti hořáků (viz tabulka) tak, aby plameny nepřesahovaly spodní okraje nádoby. Vždy používejte nádobí s plochým dnem a používejte pokličky. Jakmile obsah nádoby dosáhne bodu varu, stáhněte plamen do pozice minimum. Hořák Redukovaný (RR) Středně rychlý (S) Pomocný (A) Trojitý prstenec hořáku (TC) Ultra rychlý (UR) Průměr nádoby (cm) Praktické rady pro používání elektrických plotýnek Tepelným ztrátám a poškození elektrických plotýnek zabráníte používáním nádobí s plochým dnem, jehož průměr není menší než průměr plotýnky. Odpovídajícím ovládacím knoflíkem můžete otáčet po nebo proti směru hodinových ručiček do 6 různých pozic: Pozice Normální nebo zrychlená plotýnka vypnuto slabý výkon střední výkon vysoký výkon Pozice Normálníl nebo rychlá plotýnka vypnuto příprava ryb nebo zeleniny vaření brambor (v páře) polévek, hrášku, fazolí dlouhé vaření velkého množství jídla pečení (běžné) pečení (silnější) Je-li ovládací knoflík v jiné pozici než "vypnuto", rozsvítí se indikátor zapnutí. 6 zhnědnutí a uvedení do varu v krátké době.! Před prvním použitím elektrických plotýnek je rozpalte na maximum po dobu 4 minut, aniž byste na ně umístili nádoby. Během zahřívání jejich ochranný nátěr zatvrdne, a tím získá povrch plotýnek maximální odolnost. * Pouze vybrané modely. 12

13 Bezpečnostní opatření a rady! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními normami. Následující varování jsou uváděna z bezpečnostních důvodů a je třeba je pečlivě přečíst. Všeobecné bezpečnostní pokyny: Toto je vestavný spotřebič 3. třídy Plynové spotřebiče vyžadují odpovídající proudění vzduchu pro zabezpečení bezpečného použití. Když vestavujete varnou desku, dodržujte pokyny v části Umístění spotřebiče. Tyto pokyny jsou platné pro země, jejichž symboly se objevují v návodu a na štítku se sériovým číslem zařízení. Spotřebič byl navržen pro domácí používání a není určený pro obchodní a průmyslové účely. Tento spotřebič nesmí být instalován ve venkovním prostředí ani v zastřešených prostorech. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Při přemísťování spotřebiče používejte vždy držadla k tomu určená, umístěná po stranách. Nedotýkejte se spotřebiče, jste-li bosí, nebo máte-li mokrá nebo vlhká chodidla či ruce. Spotřebič smí k vaření jídel používat pouze dospělí a musí dodržovat instrukce v tomto návodu. Zajistěte, aby napájecí kabel nebo jiné elektrické části nepřišli do styku s horkými částmi zařízení. Otvory pro ventilaci a rozptylování tepla nesmí být nikdy zakryty. Pokud se spotřebič nepoužívá, vždy se ujistěte, že jsou otočné knoflíky v poloze l / o Chcete-li odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za kabel. Nikdy nezačínejte s jakýmkoliv čištěním nebo údržbou, není-li zástrčka spotřebiče vytažena ze zásuvky. V případě poruchy se v žádném případě nesnažte spotřebič opravit sami. Opravy prováděné nezkušenou osobou mohou způsobit zranění nebo spotřebič ještě více poškodit. Kontaktuje servisní středisko (viz Podpora). Vždy se přesvědčte, že držadla a úchyty nádob jsou otočené do středu desky, abyste předešli náhodným popáleninám. Nezavírejte skleněný poklop (pokud je jím zařízení vybaveno), dokud jsou hořáky nebo plotýnky horké. Nenechávejte elektrické plotýnky zapnuté bez toho, aby na nich stála nádoba. Nepoužívejte nestabilní nebo deformované nádobí. Recyklace Obaly: Respektujte místní předpisy pro zacházení s použitými obalovými materiály, patří do tříděného odpadu a následně jsou recyklovány. Likvidace a nakládání se starými elektrickými spotřebiči Direktiva EU 2002/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrtnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Informace o zpětném odběru a následné likvidaci použitých elektrozařízení vám poskytnou všichni prodejci elektrospotřebičů a vaše obecní úřady. Informace naleznete také na internetových stránkách výrobců elektrospotřebičů, obecních úřadů a samozřejmě Ministerstva životního prostředí.!!! Dodržením doporučení a informací o zacházení se starými výrobky aktivně podpoříte ochranu zdraví a životního prostředí, odevzdáním starých výrobků na místech zpětného odběru vyloučíte možnost poškození zdraví a životního prostředí nebezpečnými látkami obsaženými v některých výrobcích!!! 13

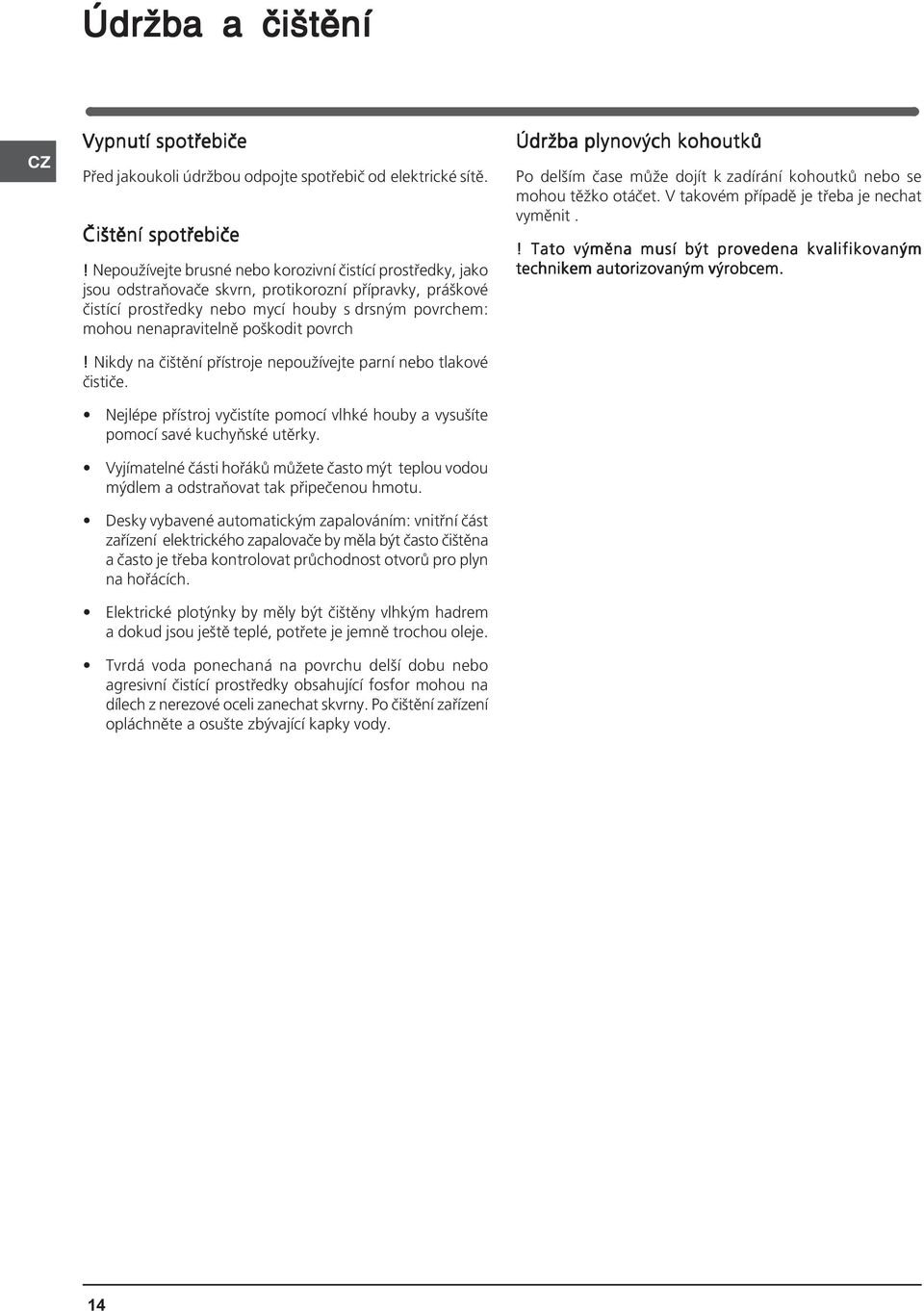

14 Údržba a čištění Vypnutí spotřebiče Před jakoukoli údržbou odpojte spotřebič od elektrické sítě. Čištění spotřebiče! Nepoužívejte brusné nebo korozivní čistící prostředky, jako jsou odstraňovače skvrn, protikorozní přípravky, práškové čistící prostředky nebo mycí houby s drsným povrchem: mohou nenapravitelně poškodit povrch! Nikdy na čištění přístroje nepoužívejte parní nebo tlakové čističe. Nejlépe přístroj vyčistíte pomocí vlhké houby a vysušíte pomocí savé kuchyňské utěrky. Vyjímatelné části hořáků můžete často mýt teplou vodou mýdlem a odstraňovat tak připečenou hmotu. Desky vybavené automatickým zapalováním: vnitřní část zařízení elektrického zapalovače by měla být často čištěna a často je třeba kontrolovat průchodnost otvorů pro plyn na hořácích. Elektrické plotýnky by měly být čištěny vlhkým hadrem a dokud jsou ještě teplé, potřete je jemně trochou oleje. Tvrdá voda ponechaná na povrchu delší dobu nebo agresivní čistící prostředky obsahující fosfor mohou na dílech z nerezové oceli zanechat skvrny. Po čištění zařízení opláchněte a osušte zbývající kapky vody. Údržba plynových kohoutků Po delším čase může dojít k zadírání kohoutků nebo se mohou těžko otáčet. V takovém případě je třeba je nechat vyměnit.! Tato výměna musí být provedena kvalifikovaným technikem autorizovaným výrobcem. 14

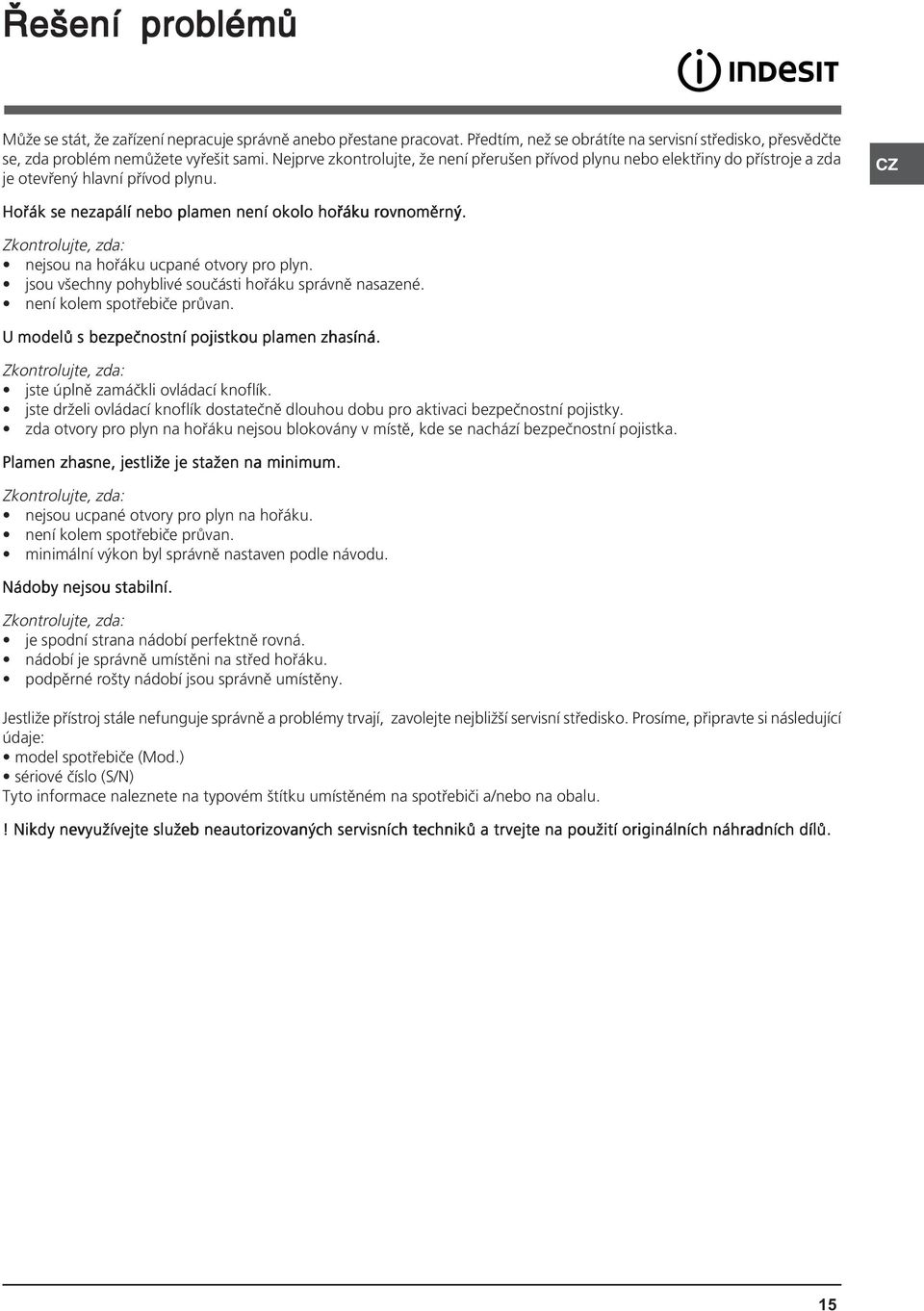

15 Řešení problémů Může se stát, že zařízení nepracuje správně anebo přestane pracovat. Předtím, než se obrátíte na servisní středisko, přesvědčte se, zda problém nemůžete vyřešit sami. Nejprve zkontrolujte, že není přerušen přívod plynu nebo elektřiny do přístroje a zda je otevřený hlavní přívod plynu. Hořák se nezapálí nebo plamen není okolo hořáku rovnoměrný. Zkontrolujte, zda: nejsou na hořáku ucpané otvory pro plyn. jsou všechny pohyblivé součásti hořáku správně nasazené. není kolem spotřebiče průvan. U modelů s bezpečnostní pojistkou plamen zhasíná. Zkontrolujte, zda: jste úplně zamáčkli ovládací knoflík. jste drželi ovládací knoflík dostatečně dlouhou dobu pro aktivaci bezpečnostní pojistky. zda otvory pro plyn na hořáku nejsou blokovány v místě, kde se nachází bezpečnostní pojistka. Plamen zhasne, jestliže je stažen na minimum. Zkontrolujte, zda: nejsou ucpané otvory pro plyn na hořáku. není kolem spotřebiče průvan. minimální výkon byl správně nastaven podle návodu. Nádoby nejsou stabilní. Zkontrolujte, zda: je spodní strana nádobí perfektně rovná. nádobí je správně umístěni na střed hořáku. podpěrné rošty nádobí jsou správně umístěny. Jestliže přístroj stále nefunguje správně a problémy trvají, zavolejte nejbližší servisní středisko. Prosíme, připravte si následující údaje: model spotřebiče (Mod.) sériové číslo (S/N) Tyto informace naleznete na typovém štítku umístěném na spotřebiči a/nebo na obalu.! Nikdy nevyužívejte služeb neautorizovaných servisních techniků a trvejte na použití originálních náhradních dílů. 15

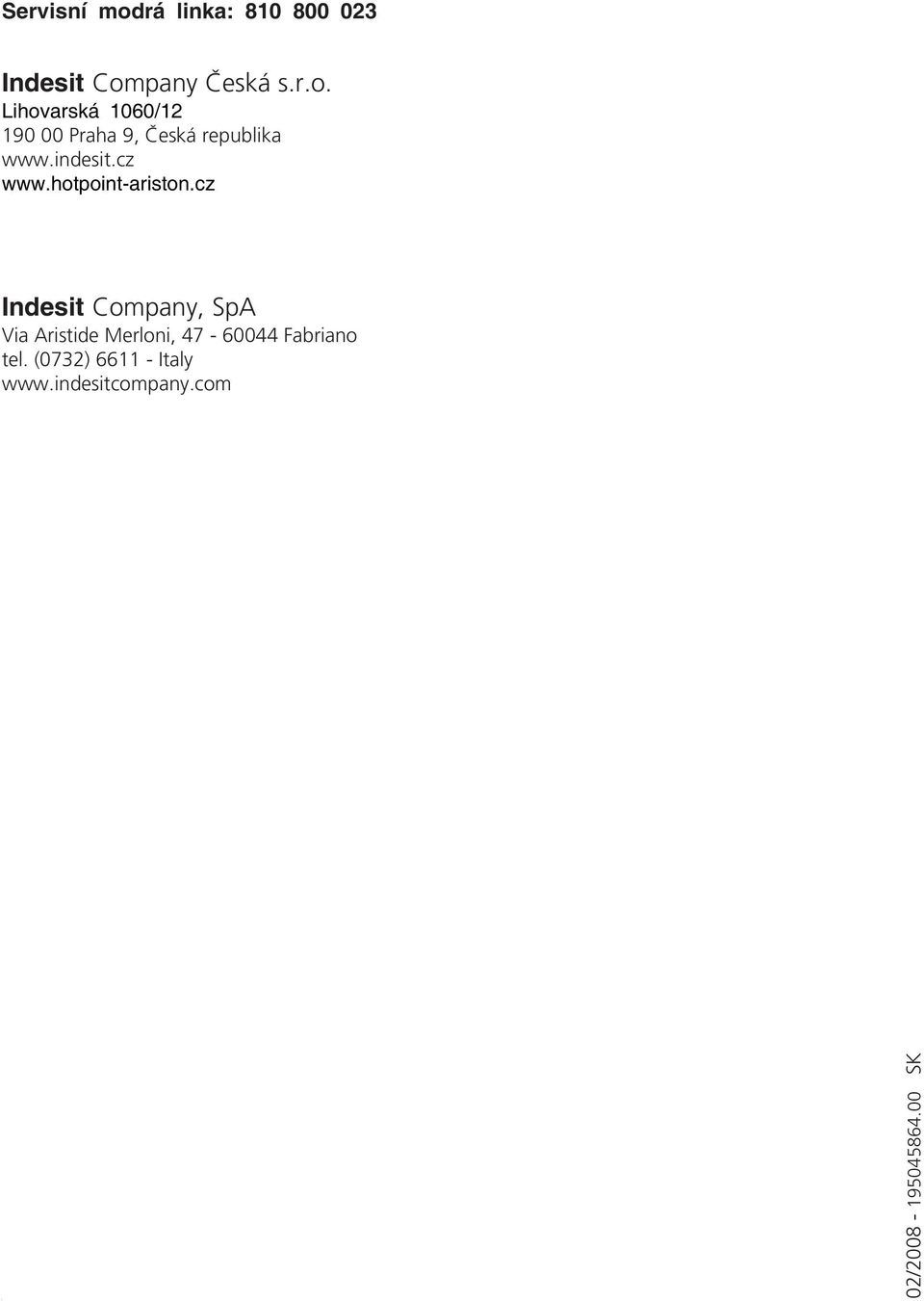

16 Servisní modrá linka: Indesit Company Česká s.r.o. Lihovarská 1060/ Praha 9, Česká republika Indesit Company, SpA Via Aristide Merloni, Fabriano tel. (0732) Italy 02/ SK 16
