Modelování řízené případy užití
|
|
- Leoš Dvořák
- před 8 lety
- Počet zobrazení:
Transkript

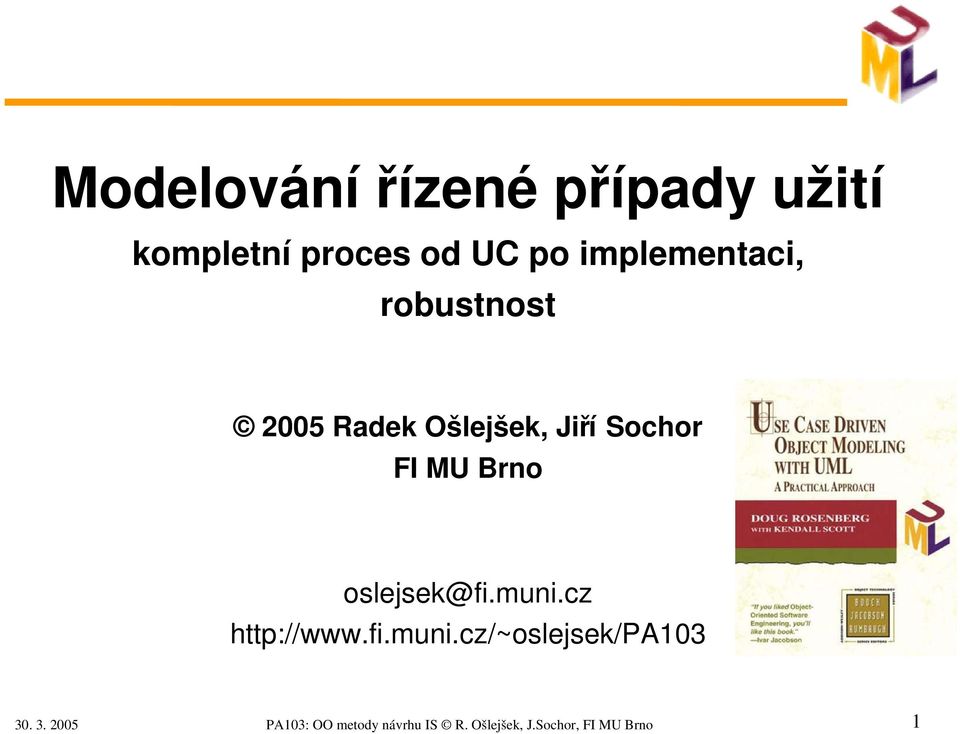

1 Modelování řízené případy užití kompletní proces od UC po implementaci, robustnost 2005 Radek Ošlejšek, Jiří Sochor FI MU Brno PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 1
2 Hledáme odpovědi na otázky Kdo jsou uživatelé systému (aktéři) a co se pokoušejí dělat? Co jsou objekty skutečného světa (problémové oblasti) a jaké jsou mezi nimi vztahy? Jaké objekty jsou potřebné u každého případu užití? Jak interagují objekty, které spolupracují v případu užití? Jak vyjádříme aspekty řízení v reálném čase? Jak doopravdy postavíme systém na základní úrovni? PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 2

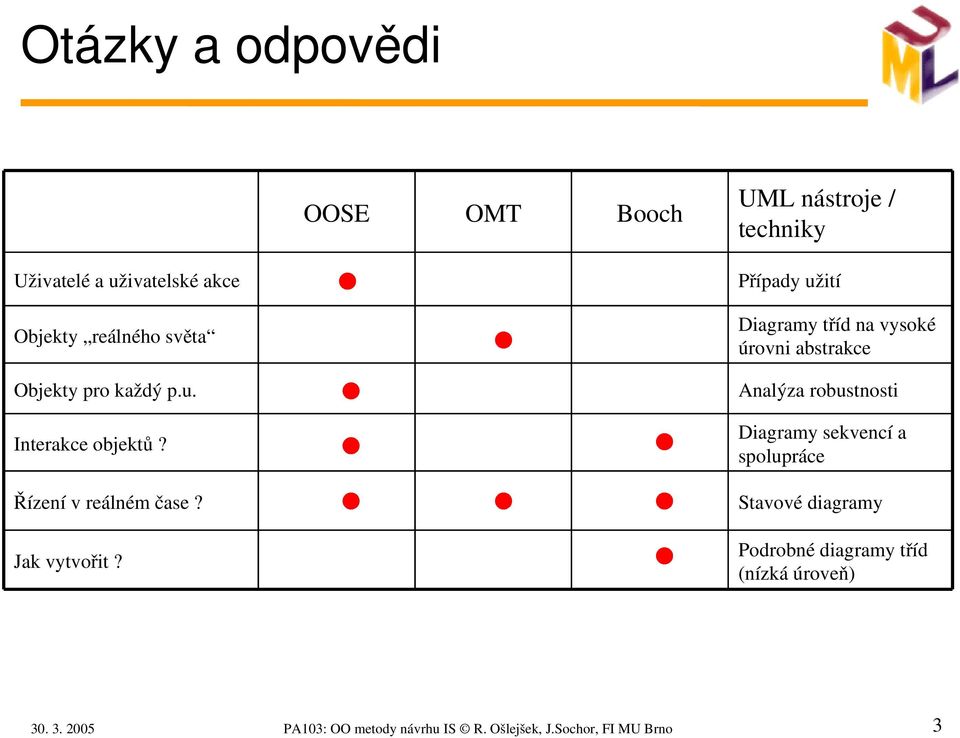

3 Otázky a odpovědi OOSE OMT Booch UML nástroje / techniky Uživatelé a uživatelské akce Případy užití Objekty reálného světa Diagramy tříd na vysoké úrovni abstrakce Objekty pro každý p.u. Analýza robustnosti Interakce objektů? Diagramy sekvencí a spolupráce Řízení v reálném čase? Stavové diagramy Jak vytvořit? Podrobné diagramy tříd (nízká úroveň) PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 3

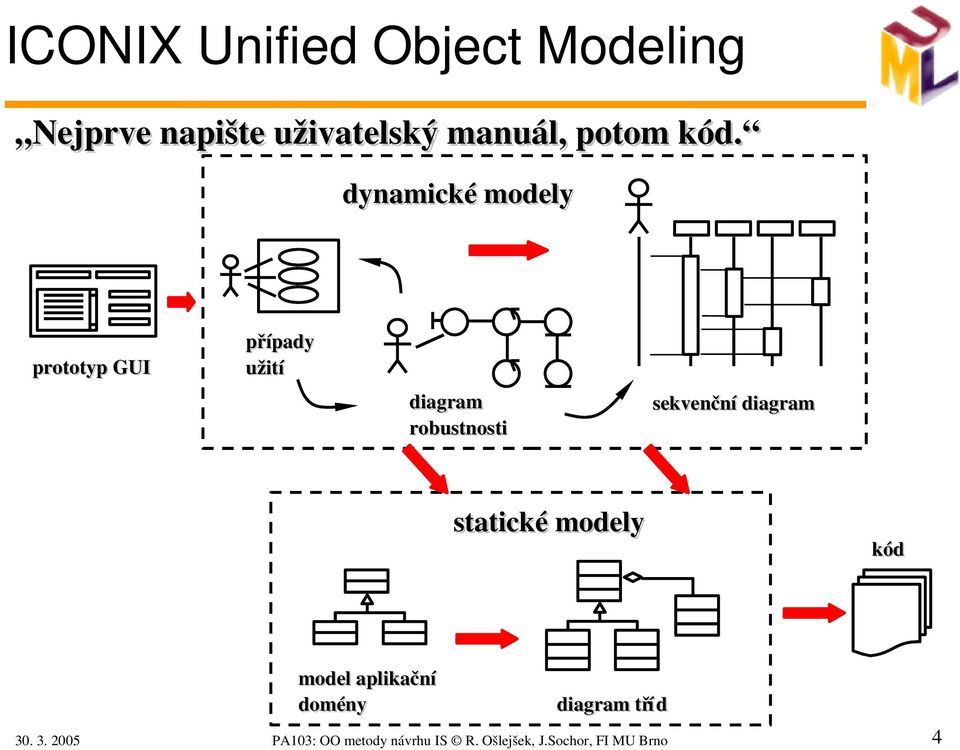

4 ICONIX Unified Object Modeling Nejprve napište uživatelský manuál, potom kód. dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 4

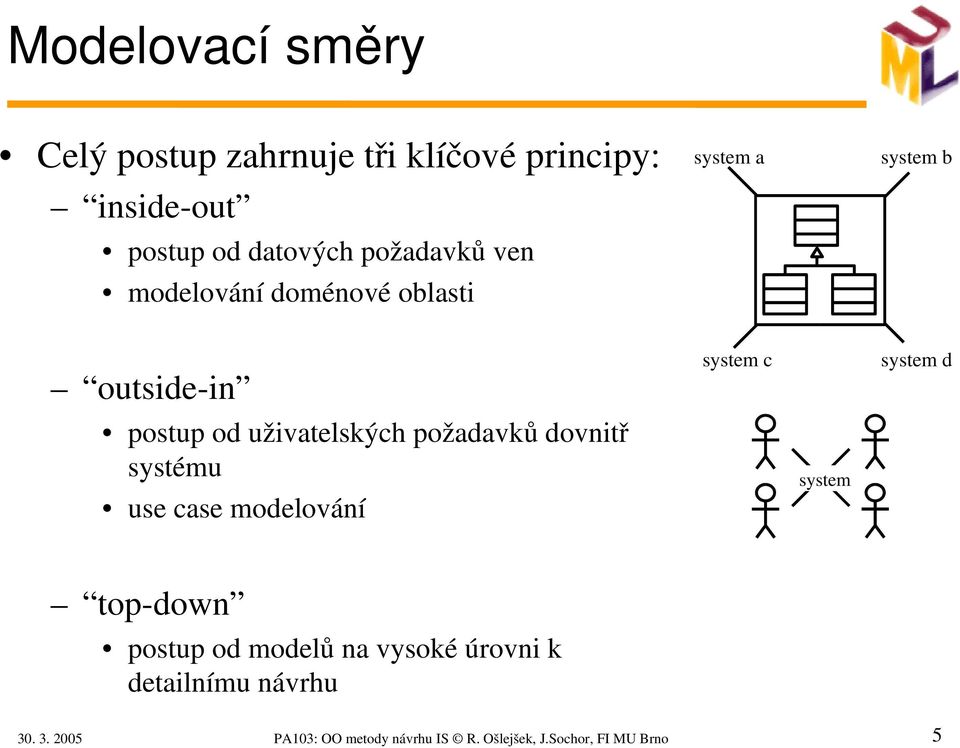

5 Modelovací směry Celý postup zahrnuje tři klíčové principy: inside out postup od datových požadavků ven modelování doménové oblasti system a system b outside in postup od uživatelských požadavků dovnitř systému use case modelování system c system system d top down postup od modelů na vysoké úrovni k detailnímu návrhu PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 5
6 Základní kroky Čtyři základní kroky při řešení pomocí ICONIX Unified Object Modelling. Jednotlivé kroky jsou odděleny milníky. 1. Analýza požadavků 2. Analýza a předběžný návrh 3. Návrh 4. Implementace PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 6

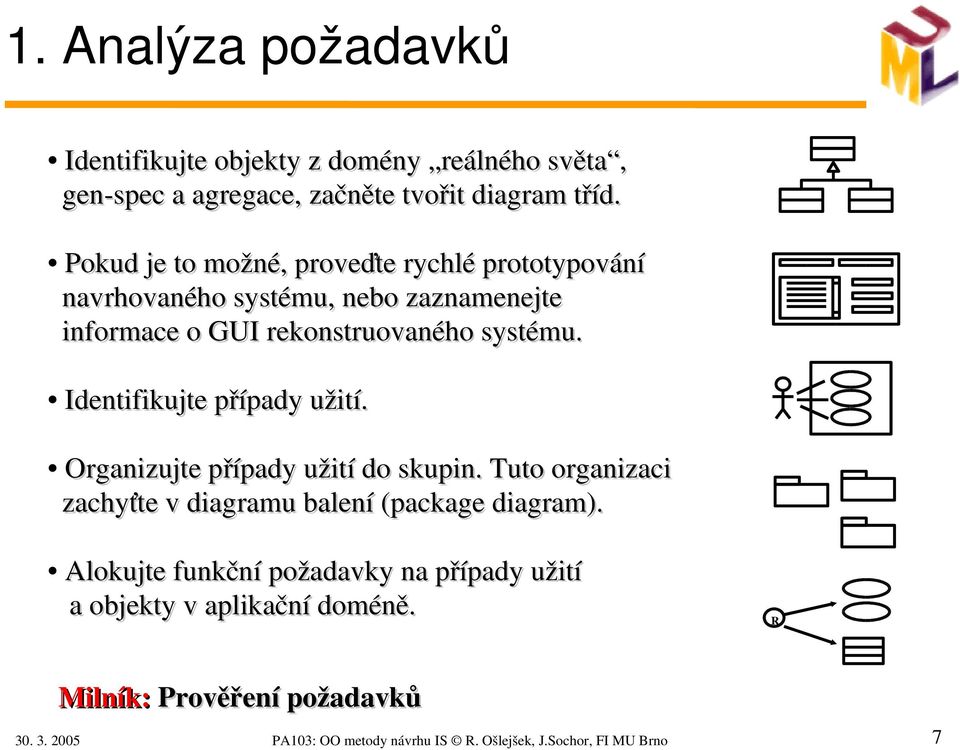

7 1. Analýza požadavků Identifikujte objekty z domény reálného světa, gen spec a agregace, začněte tvořit diagram tříd. Pokud je to možné, proveďte rychlé prototypování navrhovaného systému, nebo zaznamenejte informace o GUI rekonstruovaného systému. Identifikujte případy užití. Organizujte případy užití do skupin. Tuto organizaci zachyťte v diagramu balení (package diagram). Alokujte funkční požadavky na případy užití a objekty v aplikační doméně. R Milník: Prověření požadavků PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 7
8 2. Analýza a předběžný návrh Sestavte popisy případů užití základní směry činnosti, které představují hlavní proud a alternativní směry pro méně frekventované cesty a chybové podmínky Proveďte analýzu robustnosti. Pro každý případ užití: identifikujte (odhadněte) skupinu objektů, které realizují popsaný scénář diagram tříd aplikační domény doplňte o nově nalezené objekty a atributy Dokončete úpravy diagramu tříd tak, aby zachytil kompletní poznatky z analýzy Milník: Prověření předběžného návrhu PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 8

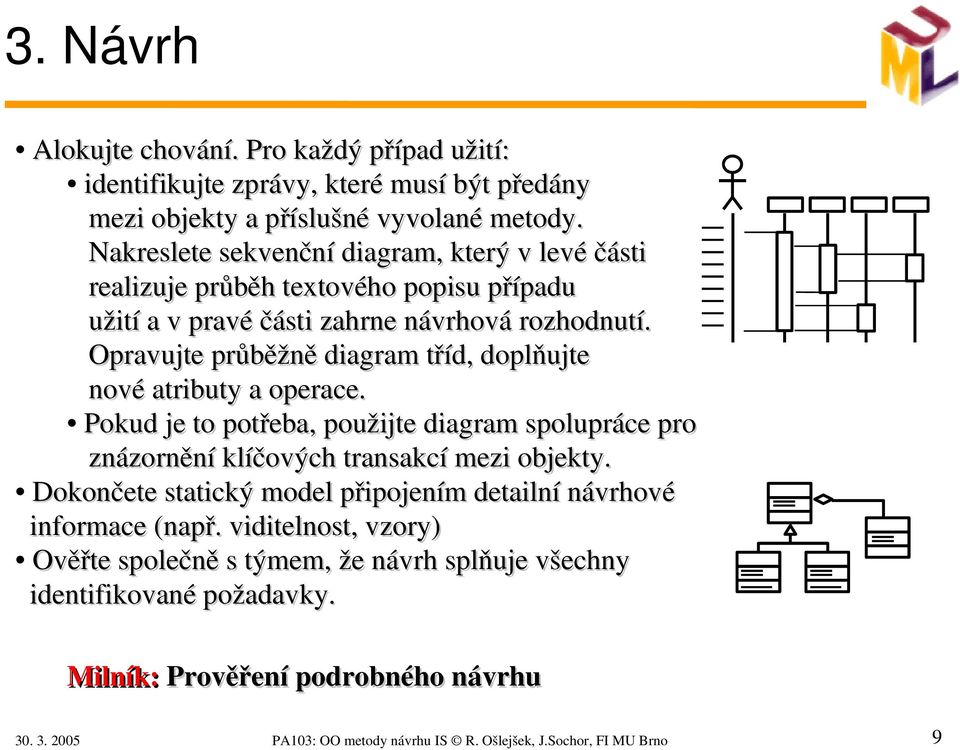

9 3. Návrh Alokujte chování. Pro každý případ užití: identifikujte zprávy, které musí být předány mezi objekty a příslušné vyvolané metody. Nakreslete sekvenční diagram, který v levé části realizuje průběh textového popisu případu užití a v pravé části zahrne návrhová rozhodnutí. Opravujte průběžně diagram tříd, doplňujte nové atributy a operace. Pokud je to potřeba, použijte diagram spolupráce pro znázornění klíčových transakcí mezi objekty. Dokončete statický model připojením detailní návrhové informace (např. viditelnost, vzory) Ověřte společně s týmem, že návrh splňuje všechny identifikované požadavky. Milník: Prověření podrobného návrhu PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 9

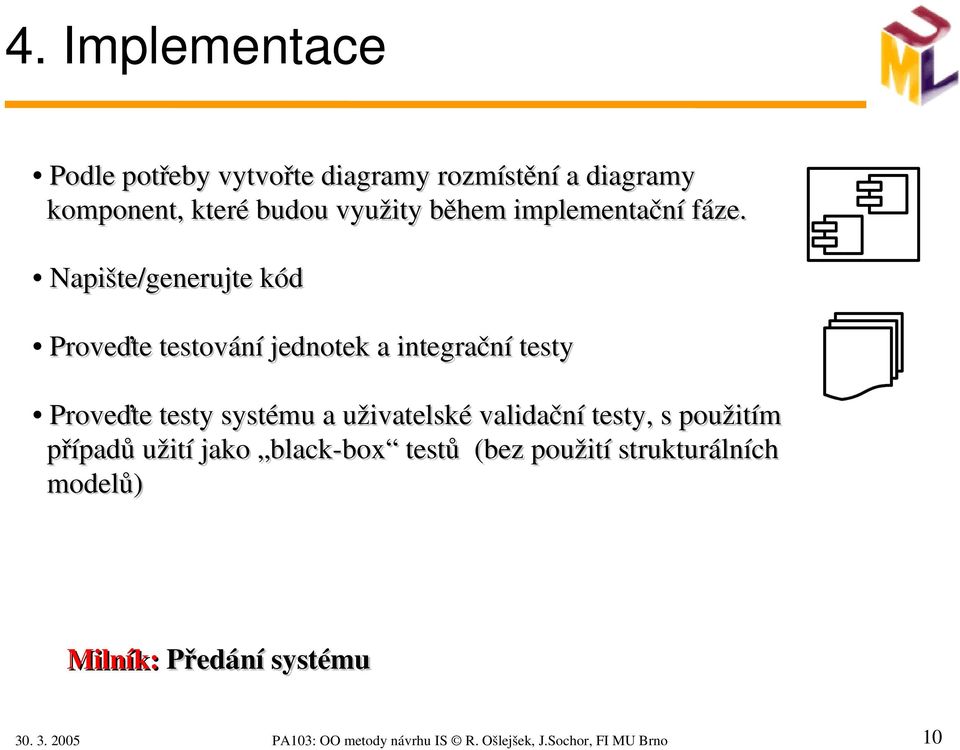

10 4. Implementace Podle potřeby vytvořte diagramy rozmístění a diagramy komponent, které budou využity během implementační fáze. Napište/generujte kód Proveďte testování jednotek a integrační testy Proveďte testy systému a uživatelské validační testy, s použitím případů užití jako black box testů (bez použití strukturálních modelů) Milník: Předání systému PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 10
11 Use case modelování dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 11
12 Use case modelování Postup outside in : od uživatelských požadavků směrem dovnitř systému. Use case model se vytváří spolu s modelem aplikační obasti Modelování dynamiky systému je případy užití nejen odstartováno, ale je jimi řízeno. Případy užití mají velice blízko k uživatelům prostřednictvím GUI, které by mělo být dobře dokumentováno. Proto princip nejprve napište dokumentaci, pak teprve kód Proč rozdělovat do balíků případy užití a ne až třídy?: Balíky s p.u. formují logické hranice pro rozdělení práce v rámci podtýmů PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 12

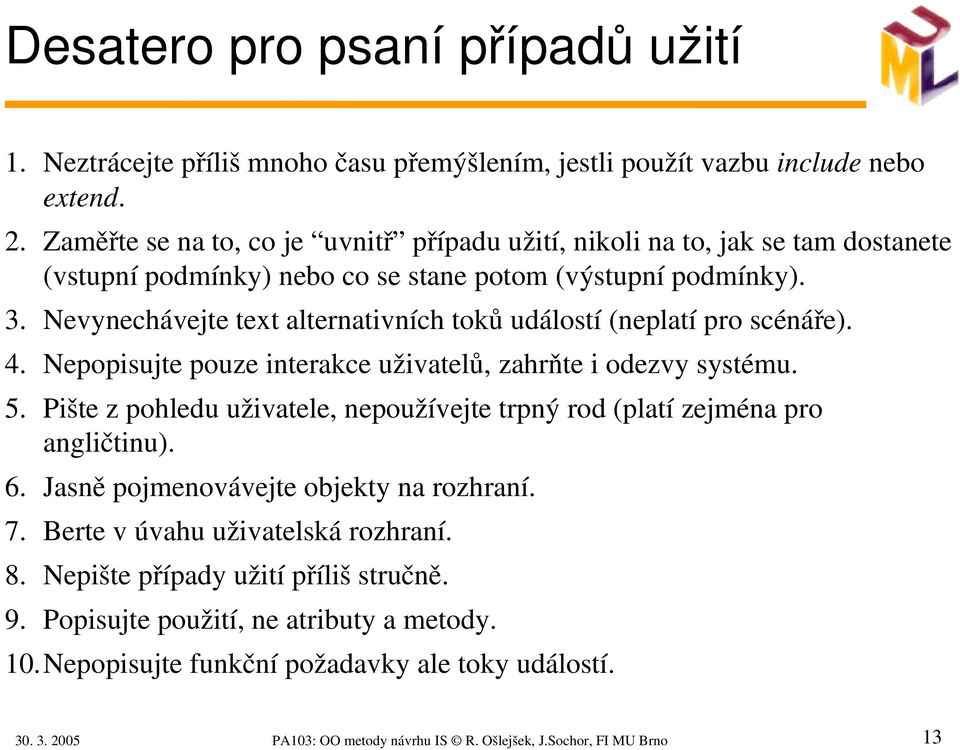

13 Desatero pro psaní případů užití 1. Neztrácejte příliš mnoho času přemýšlením, jestli použít vazbu include nebo extend. 2. Zaměřte se na to, co je uvnitř případu užití, nikoli na to, jak se tam dostanete (vstupní podmínky) nebo co se stane potom (výstupní podmínky). 3. Nevynechávejte text alternativních toků událostí (neplatí pro scénáře). 4. Nepopisujte pouze interakce uživatelů, zahrňte i odezvy systému. 5. Pište z pohledu uživatele, nepoužívejte trpný rod (platí zejména pro angličtinu). 6. Jasně pojmenovávejte objekty na rozhraní. 7. Berte v úvahu uživatelská rozhraní. 8. Nepište případy užití příliš stručně. 9. Popisujte použití, ne atributy a metody. 10.Nepopisujte funkční požadavky ale toky událostí PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 13

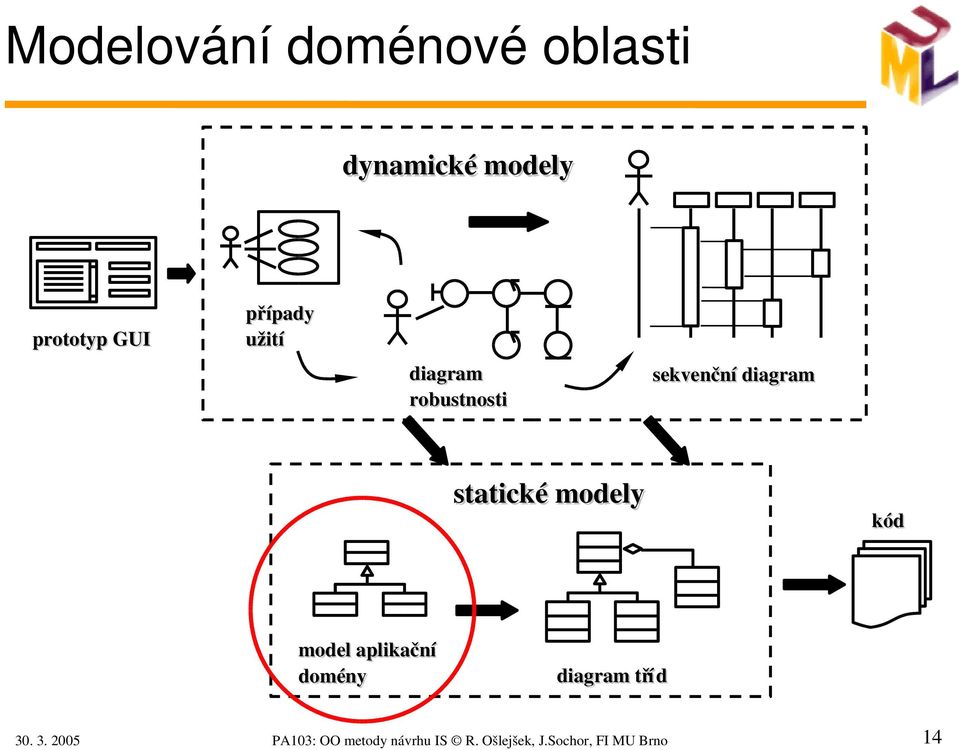

14 Modelování doménové oblasti dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 14

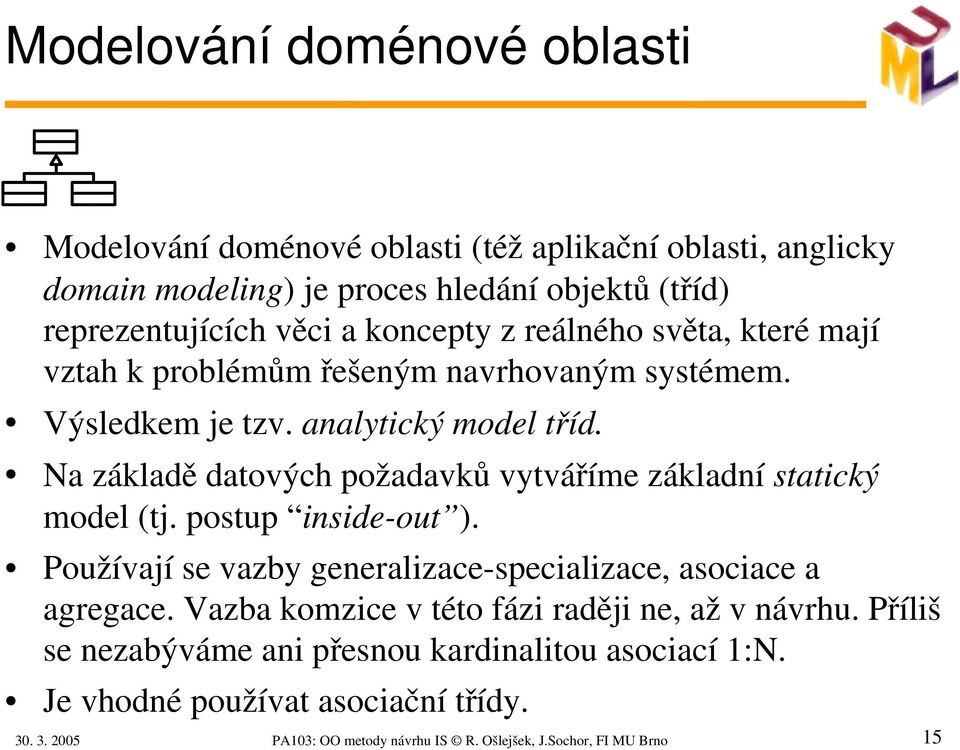

15 Modelování doménové oblasti Modelování doménové oblasti (též aplikační oblasti, anglicky domain modeling) je proces hledání objektů (tříd) reprezentujících věci a koncepty z reálného světa, které mají vztah k problémům řešeným navrhovaným systémem. Výsledkem je tzv. analytický model tříd. Na základě datových požadavků vytváříme základní statický model (tj. postup inside out ). Používají se vazby generalizace specializace, asociace a agregace. Vazba komzice v této fázi raději ne, až v návrhu. Příliš se nezabýváme ani přesnou kardinalitou asociací 1:N. Je vhodné používat asociační třídy PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 15
16 Analýza robustonosti dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 16

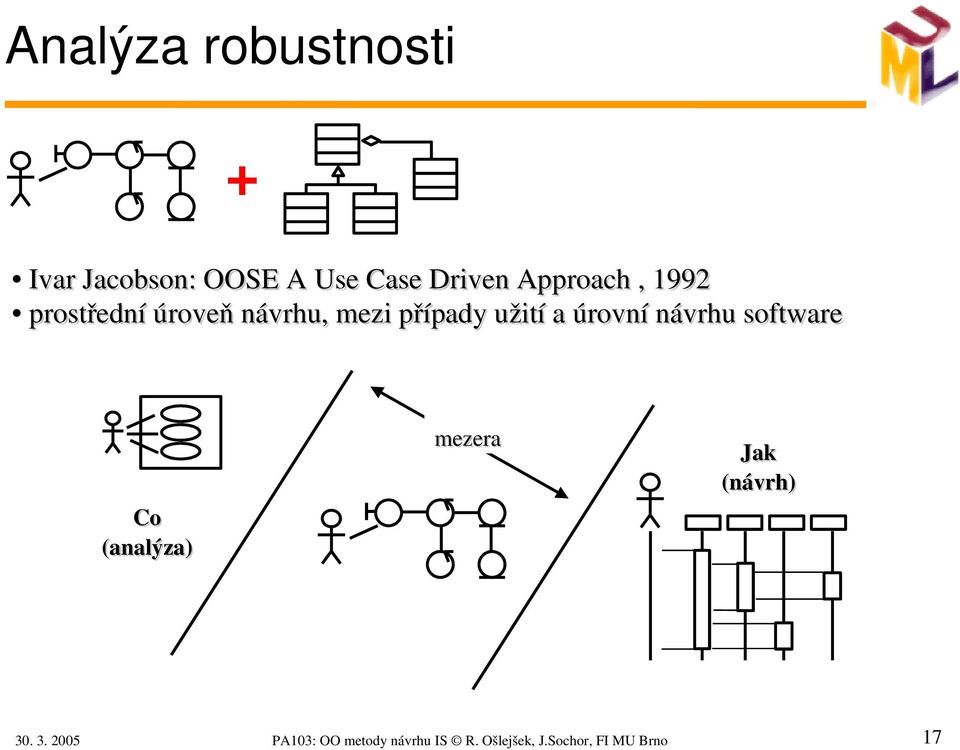

17 Analýza robustnosti Ivar Jacobson: OOSE A Use Case Driven Approach, 1992 prostřední úroveň návrhu, mezi případy užití a úrovní návrhu software Co (analýza) mezera Jak (návrh) PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 17
18 Vztah k UML? Analýza robustnosti není přímo součástí UML dá se nahradit pomocí stereotypů Ne vždy se používá. Je objahována některými autory: Dough Rosenberg, Iconix, autor knihy doporučuje řešit analýzu robustnosti před sekvenčními diagramy PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 18

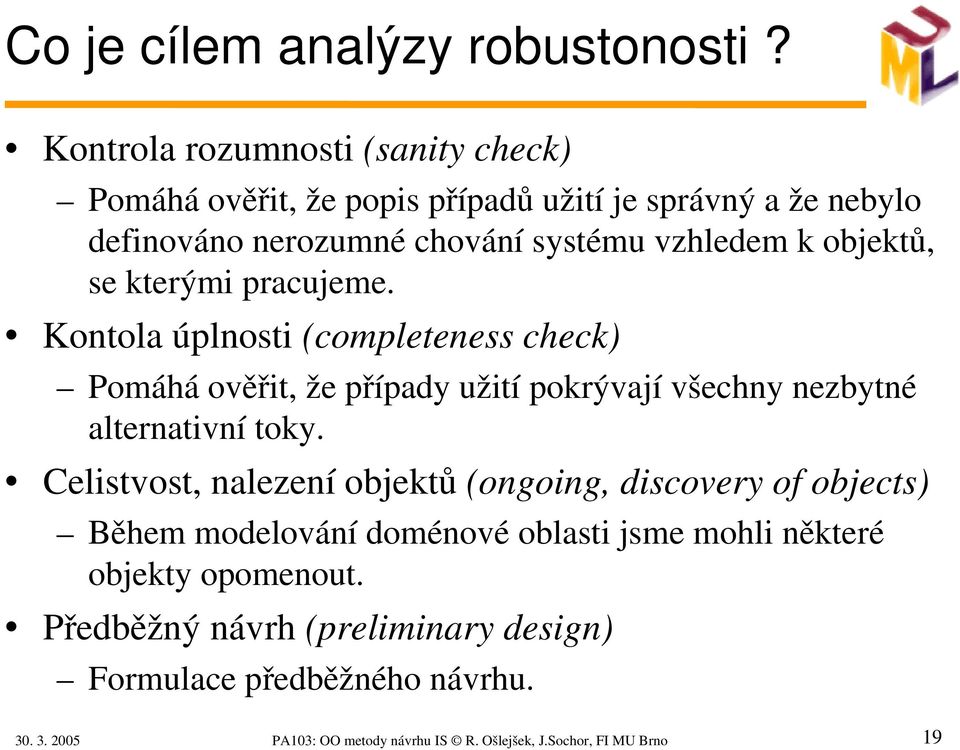

19 Co je cílem analýzy robustonosti? Kontrola rozumnosti (sanity check) Pomáhá ověřit, že popis případů užití je správný a že nebylo definováno nerozumné chování systému vzhledem k objektů, se kterými pracujeme. Kontola úplnosti (completeness check) Pomáhá ověřit, že případy užití pokrývají všechny nezbytné alternativní toky. Celistvost, nalezení objektů (ongoing, discovery of objects) Během modelování doménové oblasti jsme mohli některé objekty opomenout. Předběžný návrh (preliminary design) Formulace předběžného návrhu PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 19
20 Stereotypy diagramu robustnosti Aktor Objekt Interface Objekt Entita Objekt Řízení objekt na rozhraní systému (také Boundary Object), neplést si s rozhraním v diagramech tříd! reprezentuje uložená data reprezentuje přenos informace PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 20
21 Objekty Interface a Entita Úlohou objektu Interface je překládat aktérův vstup na události v systému a přeložit události, o které se zajímá aktér, na něco, co může být prezentováno aktérovi Každý aktér by měl mít svůj interface, někteří jich budou potřebovat více. Objekty Entity modelují dlouhodobě udržovanou informaci, např. mezi případy užití PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 21
22 Objekty řízení Objekty Řízení typicky propojují ostatní objekty do jediného celku, který tvoří jeden případ užití. Jsou typicky pomíjivé (nejméně trvanlivé), často žijí pouze po dobu provádění příslušného případu užití. Pouze několik (dva až pět) objektů řízení na průměrný případ užití. Pokud máme jediný objekt řízení na jeden p.u., tak jsou p.u. příliš malé PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 22
23 Princip Model Pohled Řízení Objekt Entita reprezentuje uložená data (DB tabulky, soubory) Objekt Interface objekt na rozhraní systému (okna, dialogy, menu) Objekt Řízení reprezentuje přenos informace (aplikační logika) Model Pohled Řízení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 23
24 Princip Model Pohled Řízení Průvodní princip: Oddělení zájmů, úkolů Model zachycuje základní charakteristiky dat, ale nezaměřuje se na všechny způsoby použití. Objekty entit vedou k třídám. Může existovat více pohledů na jeden model. Objekty rozhraní vedou ke třídám. Řídící objekty Řídící objekty poskytují způsoby, jak měnit a extrahovat informaci z modelu. Nemusí to být samostatné třídy, při návrhu často vedou k metodám asociovaným s objekty rozhraní a entitními objekty PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 24
25 Pravidla diagramu robustnosti Povolená propojení ne ANO ne ne ANO ne ANO ne ne ANO ANO ANO ne ne ANO ne Smysl pravidel: Aktéři mohou se systémem komunikovat pouze přes interfacy. Nikdo, kromě řídících objektů, nemůže přímo sahat na entity. Je vhodnější, když entitní třídy, které můžeme zvažovat izolovaně, o sobě vzájemně neví. Místo toho jsou mezi ně vloženy řídící třídy, které znají obě entitní třídy. Vychází se z konceptu Model Pohled Řízení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 25
26 Příklad PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 26
27 Princip nezávislosti Pokud dvě entitní třídy spolu interagují v aplikaci nebo v případu užití, ale obecně o sobě nemusí vědět, pak je vhodnější místo přímého propojení vložit mezi ně řídící třídu. To není dogma, ale doporučení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 27
28 Příklad PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 28
29 AR: Aktualizace statického modelu dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 29
30 AR: Aktualizace statického modelu Před ukončením analýzy robustnosti a přechodem k modelování interakcí je nutné aktualizovat statický model aplikační oblasti. přidání nově nalezených tříd Všechny entitní objekty s diag. robustonosti jsou třídy v diagramu tříd. přidání důleřitých atributů do tříd Na základě sledování toku dat mezi objekty rozhraní a entitními objekty. operace nepřidávat zatím nemáme dostatek informací ke správnému návrhovému rozhodnutí, je lepší počkat na modely interakcí. nemodelovat objekty rozhraní jako třídy Na rozdíl od entit, objekty rozhraní jsou součástí přesnějšího řešení. V modelu tříd ale zatím zachycujeme jen problémovou oblast. Proto je vhodnější očkat až na dynamický model interakcí PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 30
31 Doug Rosenberg Analýza předmětné oblasti není kompletní, dokud není zkonstruován diagram robustnosti, který zahrnuje třídy aplikační oblasti vystopovány (vysledovány) všechny případy užití na diagramu robustnosti. D.R. však netrvá na tom, aby byly diagramy robustnosti udržovány i po ukončení iniciální analýzy PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 31
32 10 největších přínosů AR 1. Vyplňuje sémantickou mezeru mezi analýzou (případy užití) a návrhem (sekvenční diagramy). 2. Poskytuje přehled o tom, co systém dělá (případy užití) a jak systém pracuje (sekvenční diagramy). 3. Umožňuje kontrolu znovupoužití případů užití. 4. Pomáhá při rozmístění objektů v modelu GUI logika data pro systémy clientserver. 5. Pomáhá při rozdělení objektů v modelu model pohled řízení. 6. Diagramy robustnosti se vytvářejí rychleji a čtou snadněji než sekvenční diagramy. 7. Umožňuje aplikovat syntaktická pravidla na případy užití (např. aktéři komunikují pouze z objekty rozhraní ). 8. Poskytuje kontrolu rozumnosti a úplnosti vašich případů užití. 9. Nutí vás psát případy užití správným jazykem. 10.Nutí vás psát případy užití konzistentním stylem PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 32
33 Komponentová architektura Zdá se, že stejný princip je v pozadí toho, co se nazývá Component based Software Architecture : komponenta interfejs nebo entita konektor kontroler, řízení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 33
34 Modelování interakcí dynamické modely prototyp GUI př ípady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd d PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 34
35 Modelování interakcí Alokuje chování mezi objekty rozhraní, entitami a objekty řízení. Rosenberg: Nesnažte se alokovat chování mezi objekty dříve, než máte dobrou představu o tom, co jednotlivé objekty znamenají. Raději s vraťte k analýze robustonosti. Ukázuje detailní interakce mezi objekty asociovanými s jednotlivými případy užití. Pro každou jednotku chování v případech užití je nutné najít nezbytné zprávy/metody, které fungují jako stimuly objektů provádějicích požadované akce. Interakce mezi aktéry a systémem je dána případy užití, interakce uvnitř systému je dána řídícími objekty v diagramu robustosti. Rozmísťuje operace do objektů a dokončuje rozmístění atributů. Během modelování interakcí se provádí aktualizace modelu tříd PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 35
36 Modelování interakcí: postup Prostř edky: Sekvenční diagramy (sequence diagrams) pro jednotlivé toky událostí v případech užití. Postup: 1. Zkopírujte text z případu užití na levou stranu. 2. Přidejte entitní objekty z diagramu robustnosti. 3. Přidejte objekty rozhraní a aktéry z diagramu robustnosti. 4. Přetvořte řídící objekty z diagramu robustnosti, jeden po druhém, na konkrétní skupiny metod a zpráv a/nebo na reálné kontrolní objekty/třídy. 5. Aktualizujte statický model Dokončení atributů a metod, přidání pomocných tříd, návrhové vzory... Každý objekt by měl mít pouze jednu osobnost, tj. měl by vykazovat pouze úzký typ chování. Schizofrenní objekty dekomponujte pomocí agregace. Nalezení interagujících objektů (body 1. 3.) je při použití analýzy robustnosti triviální. Nalezení modelu interakcí (bod 4.) je s diagramem robustnosti mnohem snažší PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 36
37 Implementace dynamické modely prototyp GUI pří pady užití diagram robustnosti sekvenční diagram statické modely kód model aplikační domény diagram tříd diagram komponent PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 37
38 Implementace Podle potřeby vytvořte diagramy umístění a diagramy komponent, které budou využity během implementační fáze. Napište/generujte kód Proveďte testování jednotek a integrační testy Proveďte testy systému a uživatelské validační testy, s použitím případů užití jako black box testů (bez použití strukturálních modelů) PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 38
39 Př: jednoduché a špatné řešení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 39
40 v notaci diagramu robustnosti PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 40
41 ...realističtější řešení PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 41
42 Př: jednoduché a špatné řešení... Ridic Tranvaj Dispecer prideltramvaj vytvorjizdu PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 42
43 ...diagram robustnosti... Dispecer FormRozpisuJizd PrideleniTramvaje RozpisJizd VyhledaniVolnych Ridic Tramvaj PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 43
44 ...realističtější řešení Dispecer FormRozpisuJizd Ridic Tramvaj RozpisJizd otevri vypisdvojice vyhledejvolne vyhledejvolne vytvorrozpis pridejjizdy PA103: OO metody návrhu IS R. Ošlejšek, J.Sochor, FI MU Brno 44
