1 EPRONA a.s. Rokytnice nad Jizerou KOSTRUKČNÍ KATALOG SKŘÍNÍ

2 Vážení zákazníci, firma Eprona Vám tímto katalogem nabízí přehled hlavních typů vyráběných rozvaděčových skříní. Vlastní konstrukce je variabilní a vyhoví spoustě zákaznickým požadavkům. Pokud váš požadavek v tomto katalogu nenaleznete obraťte se prosím s důvěrou na naše odborníky. Rádi vám pomohou vyřešit Váš technický problém. Skříně dodáváme v základním krytí IP40, které můžeme zvýšit až do IP54. Přejeme spoustu úspěchů s našimi skříněmi a těšíme se na vzájemnou spolupráci. EPRONA a.s. 2

3 OBSAH Základní konstrukce skříní RR Vyráběné typy skříní RR Hlavní montážní rozměry skříní RR Příslušenství skříní RR Kostra skříně (KO) Kryt boční (KB) Kryt zadní (KZ) Mezi stěna (MS) Montážní panel (MP) Bateriová podlážka (BP) Kryt dna (KD) Držák SONAP (DS) Stojina pomocná (SP) Dveřní příčka (DP) Schránka na dokumentaci (SD) Víko ventilátoru (VV) Střecha víka (SV) Noha skříně (NS) Kryt noh (KN) Sokl skříně (SO) 3

4 Základní konstrukce skříní RR - Základní konstrukci tvoří svařovaný rám(kostra), který je opatřen děrovanými bočnimy stojinami, které spojují dno a víko skříně. Dno a víko mohou být plné, nebo děrované pro průchod kabelů či montáž kabelových průchodek. Stojiny skříně nesou odnímatelné boční vsazované kryty, zadní kryt a dveře s těsnící gumou po obvodu. Jsou perforovány otvory 8.3x8.3 mm pro klecové matice a dírami průměru 4.3 pro M5, které umožňují uchycení montážních panelů a pomocných stojin. Dveře je možné montovat jako pravé nebo levé. Jsou opat řeny nabodovanými lištami, které jsou též děrovány otvory 8.3x8.3 mm pro klecové matice a dírami průměru 4.3 pro M5. Zámek-DIN s 3 mm trnem a s tříbodovým zavíráním (DOPLBART). Skříň může být postavena na soklu nebo nohách opatřenými kryty. Pro manipulaci jsou standardně dodávána 4 kovová závěsná oka s vnitřním průměrem 30mm. 4

5 PŘEHLED VYRÁBĚNÝCH SKŘÍNÍ TYP V Š H RR RR RR RR RR RR TYP V Š H RR RR RR RR RR RR TYP V Š H RR RR RR RR RR RR RR RR RR TYP V Š H RR RR RR RR RR RR RR RR RR TYP V Š H RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR.SKŘÍŇ 2001 V VÝŠKA SKŘÍNĚ Š ŠÍŘKA SKŘÍNĚ H HLOUBKA SKŘÍNĚ (je včetně dveří a zadního krytu(-40)) Rozměry jsou v mm. 5

6 Značení skříni 2001: RR KO /000 INDEX PROVEDENÍ SKŘÍŇ 2001 KOSTRA VÝŠKA(2000mm) ŠÍŘKA(600mm) HLOUBKA(400mm) Skříň obsahuje : Použitý materiál : 4x Stojina skříně 1x Dno skříně - Plné - S otvorem (závisí na šířce a hloubce skříně) 1x Víko skříně - Plné - S otvorem (závisí na šířce a hloubce skříně) Ocelový plech tl. 2 mm pro kostru(též některé části příslušenství), tl. 1.5 mm pro ostatní části rozvaděče Povrchová úprava : Prášková barva, barevný odstín RAL 7032, textura, lesklý, drobné dílce a spojovací materiál galvanické zinkování. Po dohod ě s výrobcem je možné vyrobit a dodat také rozvaděč s jinou povrchovou úpravou. Příklad objednávky: RR Základní skříň 2001, výška 2000 mm, šířka 600 mm, hloubka 600 mm. Sk říň bude obsahovat plné dno i víko, 1x dve ře pravé plné, 2x kryt boční plný, 1x kryt zadní plný, nohy skříně 120 mm + 1x kryt noh. RR x RRMP190600/000 Montážní panel uchycený na kostru. + 2x RRSP190000/000 - Stojina pomocná vertikální + 2x RRDP Dveřní příčka Nebo: 4x RRKO200604/002-4x Kostra skříně s otvorem ve víku 2x RRDV x Dveře pravé plné 2x RRDV200600/L - 2x Dveře levé plné 2x RRKB x Kryt boční plný 4x RRKZ x Kryt zadní 3x RRMS x Mezistěna 4x RRVV x Víko ventilátoru plné 4x RRSO x Sokl + Spojovací materiál k sešroubování skříní 6

7 HLAVNÍ ROZMĚRY SKŘÍNÍ RR2001 Typ skříně A B C D RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /200 RR /300 RR /400 RR /600 RR /300 RR /200 RR /300 RR /400 RR /600 RR /200 RR /400 RR /600 RR /200 RR /200 RR /400 RR /600 RR /200 RR RR / /600 RR /200 RR /400 RR /600 RR /200 RR /400 RR /600 A Výška vstupního otvoru B Šířka vstupního otvoru C Šířka bočního otvoru D Šířka / Hloubka otvoru 7

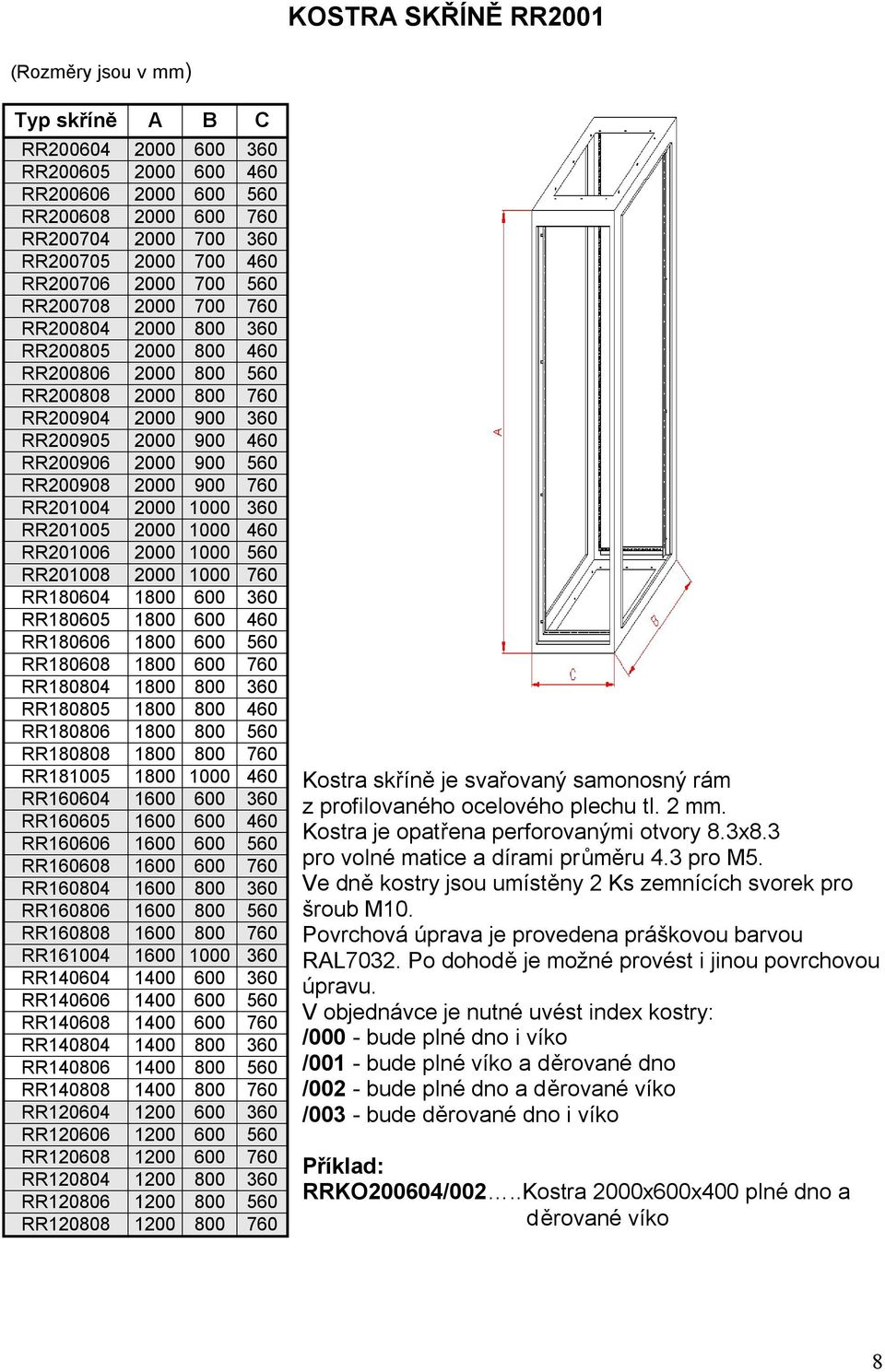

8 KOSTRA SKŘÍNĚ RR2001 Typ skříně A B C RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR RR Kostra skříně je svařovaný samonosný rám z profilovaného ocelového plechu tl. 2 mm. Kostra je opatřena perforovanými otvory 8.3x8.3 pro volné matice a dírami průměru 4.3 pro M5. Ve dně kostry jsou umístěny 2 Ks zemnících svorek pro šroub M10. Povrchová úprava je provedena práškovou barvou RAL7032. Po dohodě je možné provést i jinou povrchovou úpravu. V objednávce je nutné uvést index kostry: /000 - bude plné dno i víko /001 - bude plné víko a děrované dno /002 - bude plné dno a děrované víko /003 - bude děrované dno i víko Příklad: RRKO200604/002..Kostra 2000x600x400 plné dno a děrované víko 8

9 DVEŘE SKŘÍNÍ RR2001 A JEJICH MONTÁŽNÍ ROZMĚRY Typ dveří A B C D RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV RRDV A - Výška dveří B - Šířka dveří C - Prostor mezi lištami výška D - Prostor mezi lištami šířka Dveře jsou součástí základní dodávky. Jsou vyrobeny z ocelového plechu tl. 2 mm. Zevnitř jsou nabodovány lišty s perforovanými otvory 8.3x8.3 pro volné matice a dírami průměru 4.3 pro M5, které zároveň slouží k uchycení přístrojů, svorkovnic a dveřních příček. Na dveřích jsou navařeny 2 Ks zemnících svorníků M6. Dveře lze montovat jako pravé nebo levé. Dveře jsou osazeny zámkem DIN s 3 mm trnem a s tříbodovým zavíráním (DOPLBART). Povrchová úprava práškovou barvou RAL

10 UKÁZKOVÉ PROVEDENÍ DVEŘÍ Můžeme také nabídnout dveře s různými větracíma otvory či otvory pro kontrolky nebo měřící přístroje. Zde je nutné blíže specifikovat rozmístění otvorů! 10

11 KRYT BOČNÍ Typ krytu Výška Šířka RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB RRKB Kryt boční je vyroben z ocelového plechu tl. 1.5 mm. Je vsazován do boků kostry. Uchycen je šrouby M5x25 na volné matice umístěné v kostře. Po obvodu krytu je nalepeno samolepící těsnění. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat kryty s jinou povrchovou úpravou. 11

12 UKÁZKOVÉ PROVEDENÍ KRYTŮ BOČNÍCH A ZADNÍCH Stejně jako dveře i kryty boční a zadní umožňují různé kombinace otvorů větracích a otvorů pro kontrolky či měřící přístroje. I zde je nutná bližší specifikace otvorů! 12

13 KRYT ZADNÍ Typ krytu Výška Šířka RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ Kryt zadní je vyroben z ocelového plechu tl. 1.5 mm. Uchycen je šrouby M5x25 na volné matice umístěné v kostře. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat kryty s jinou povrchovou úpravou. 13

14 MEZISTĚNA Typ kostry Výška Šířka RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS RRMS Je vyrobena z ocelového plechu tl. 1.5 mm. Nahrazuje kryt boční při kombinaci více stejných skříní v jeden celek. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat Mezistěny s jinou povrchovou úpravou. 14

15 MONTÁŽNÍ PANEL Provedení /000, /001 Typ skříně Výška Šířka RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ Provedení /002 Typ skříně Výška Šířka RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ RRKZ Montážní panel je vyroben z pozinkovaného ocelového plechu tl. 2 mm. Slouží k montáži ovládacích prvků a přístrojů. Uchycen je šrouby M6 ke kostře (provedení /000) nebo k pomocným stojinám (provedení /001,/002). Po dohodě je možné dodat panely s potřebnými otvory dle Vašich specifikací. 15

16 BATERIOVÁ PODLÁŽKA Typ skříně A Šířka Hloubka Nosnost RRBP X RRBP X Bateriová podlážka je vyrobena z pozinkovaného ocelového plechu tl. 2 mm. Je určena pro bateriové zdroje. Podlážka je uchycena osmi šrouby M6 ke kostře. 16

17 KRYT DNA TYP A B C RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD RRKD Kryt dna je vyroben z pozinkovaného ocelového plechu tl. 1.5 mm. Je určen pro zakrytí otvoru pro průchod kabelů. Opatřen je samolepícím molitanem. Při dodávce je již kryt dna zamontován do skříně. 17

18 DRŽÁK SONAP Typ skříně Šířka A RRDS RRDS RRDS RRDS RRDS A Rozteč děr Držák SONAP je vyroben z ocelového plechu tl. 3 mm. Slouží k uchycení kabelů procházejících dnem skříně. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat držák SONAP s jinou povrchovou úpravou. 18

19 STOJINA POMOCNÁ-HORIZONTÁLNÍ Typ skříně A RRSP RRSP RRSP RRSP RRSP Stojina pomocná je vyrobena z pozinkovaného ocelového plechu tl. 2 mm. Je uchycena čtyřmi šrouby M6 na volné matice umístěné v kostře. Slouží k uchycení montážních panelů a jiných součástí. V objednávce je nutné uvést index /001 19

20 STOJINA POMOCNÁ-VERTIKÁLNÍ Typ skříně A RRSP RRSP RRSP RRSP RRSP Stojina pomocná je vyrobena z pozinkovaného ocelového plechu tl. 2 mm. Je uchycena čtyřmi šrouby M6 na volné matice umístěné v kostře. Slouží k uchycení montážních panelů a jiných součástí. 20

21 DVEŘNÍ PŘÍČKA Typ skříně A RRDS RRDS RRDS RRDS RRDS Dveřní příčka je vyrobena z pozinkovaného ocelového plechu tl. 2 mm. Montuje se na lišty, které jsou nabodovány ve dveřích. Uchycena je dvěma šrouby M5 ve volných maticích. Je vhodná pro umístění kabelových žlabů nebo některých přístrojů. 21

22 SCHRÁNKA NA DOKUMENTACI RRSD Schránka na dokumentaci je vyrobena z ocelového plechu tl. 1 mm. Slouží k uložení výkresové dokumentace. Je přichycena čtyřmi prsk šrouby M4. Vnitřní prostor je 225mm x 235mm. Vnitřní prostor lze na požádání pozměnit. Povrchová úprava je provedena práškovou barvou RAL Po dohodě s výrobcem je možné dodat Schránku s jinou povrchovou úpravou. 22

23 VÍKO VENTILÁTORU TYP A B RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV RRVV Víko ventilátoru je vyrobeno z ocelového plechu tl. 2 mm. Je určeno pro zakrytí dna nebo víka kostry. Lze do něho umístit ventilátor,různé velikosti vývodek (PG) a větrací otvory. Po dohodě a dodání Vašich specifikacích je možné vše potřebné připravit v našem podniku. Povrchová úprava je provedena práškovou barvou RAL Po dohodě s výrobcem je možné dodat Víko ventilátoru s jinou povrchovou úpravou. 23

24 STŘECHA VÍKA TYP V Š H RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV RRSV Střecha víka je vyrobena z ocelového plechu tl. 2 mm. Je určena pro zakrytí ventilátoru nebo větracích otvorů ve víku ventilátoru. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat Střechu víka s jinou povrchovou úpravou. 24

25 NOHA SKŘÍNĚ Typ skříně A RRNS RRNS RRNS RRNS Nohy skříně jsou vyrobeny z ocelového plechu tl. 2 mm. Slouží k vyvýšení skříně. Standardně jsou dodávány nohy 120 mm vysoké. Jsou dodávány již namontované ke dnu kostry. Po dohodě je možné dodat i nohy s jinou výškou. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat Nohy skříně s jinou povrchovou úpravou. 25

26 KRYT NOH Typ skříně A RRKN RRKN RRKN RRKN RRKN Kryt noh je vyroben z ocelového plechu tl. 1.5 mm. Slouží k zakrytí otvoru mezi nohami. Po dohodě je možné do krytu připravit otvory pro průchod kabelů. Povrchová úprava je provedena práškovou barvou RAL Po dohod ě s výrobcem je možné dodat Kryt noh s jinou povrchovou úpravou. 26

27 SOKL SKŘÍNĚ TYP V A B RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO RRSO Sokl skříně je vyroben z ocelového plechu tl. 2 mm. Slouží k vyvýšení skříně. Standardně je dodáván sokl 120 mm vysoký. Po dohodě je možné dodat i sokl s jinou výškou. V soklu je možné připravit otvory pro průchod kabelů. Povrchová úprava je provedena práškovou barvou RAL Po dohodě s výrobcem je možné dodat Sokl s jinou povrchovou úpravou. 27

28 OBJEDNÁVKOVÝ LIST Objednavatel: Dodavatel: Základní skříň Označení skříní a dílů Počet kusů Poznámky: SKŘÍŇ RR Barvu upřesníme! KOSTRA KRYT BOČNÍ KRYT ZADNÍ MEZISTĚNA MONTÁŽNÍ PANEL BATERIOVÁ PODLÁŽKA KRYT DNA Dle specifikace: RRKO / RRKB / RRKZ / RRMS / RRMP / RRBP / RRKD / DRŽÁK SONAP RRDS / STOJINA POMOCNÁ RRSP / DVEŘNÍ PŘÍČKA RRDP / SCHRÁNKA NA DOKUMENTACI RRSD / VÍKO VENTILÁTORU RRVV / Počet kusů Poznámky: STŘECHA VÍKA RRSV / NOHY SKŘÍNĚ KRYT NOH SOKL SKŘÍNĚ RRNS / RRKN / RRSO / 28

29 OBJEDNÁVKOVÝ LIST Objednavatel: Dodavatel: Označení skříní a dílů Základní skříň Počet kusů Poznámky: SKŘÍŇ RR. KOSTRA KRYT BOČNÍ KRYT ZADNÍ MEZISTĚNA MONTÁŽNÍ PANEL BATERIOVÁ PODLÁŽKA KRYT DNA Dle specifikace: RRKO /003 RRKB / RRKZ / RRMS / RRMP / RRBP / RRKD / DRŽÁK SONAP RRDS. / STOJINA POMOCNÁ RRSP / DVEŘNÍ PŘÍČKA RRDP / SCHRÁNKA NA DOKUMENTACI RRSD / VÍKO VENTILÁTORU RRVV / Počet kusů Poznámky: 2 Vnitřní rozměry 62x!!!!!!!! 4+2 2x dle naší specifikace STŘECHA VÍKA RRSV./ NOHY SKŘÍNĚ KRYT NOH SOKL SKŘÍNĚ RRNS / RRKN / RRSO /

30 Tímto objednávacím listem na stránce 28 bylo objednáno 6 kusů základního provedení našich skříní. Tyto skříně obsahují: RR výška 2000 mm, šířka 600 mm, hloubka 600 mm Skříň bude obsahovat plné dno i víko, 6x dveře pravé plné, 12x kryt boční plný, 6x kryt zadní plný, 6x nohy skříně 120 mm + 6x kryt noh. Barva kompletu bude upřesněna dle zákazníka (viz. Poznámky). Objednávacím listem na stránce 29 bylo objednáno 6 kusů specifikovaného provedení našich skříní. Tyto skříně obsahují: 6x kostra s děrovaným dnem i víkem, 12x kryt boční plný, 6x kryt zadní plný, 4x montážní pa nel, 4x bateriová podlážka, 6x kryt dna, 8x stojina pomocná vertikální, 2x schránka na dokumentaci (viz. Poznámky), 4x víko ventilátoru +2x dle specifikace, 4x nohy skříně, 4x kryt noh, 2x sokl skříně. Prázdný objednávací list na straně 31 lze volně kopírovat za účelem objednávky!!!! 30

31 OBJEDNÁVKOVÝ LIST Objednavatel: Dodavatel: Základní skříň Označení skříní a dílů Počet kusů Poznámky: SKŘÍŇ RR. KOSTRA KRYT BOČNÍ KRYT ZADNÍ MEZISTĚNA MONTÁŽNÍ PANEL BATERIOVÁ PODLÁŽKA KRYT DNA Dle specifikace: RRKO / RRKB / RRKZ / RRMS / RRMP / RRBP / RRKD / DRŽÁK SONAP RRDS / STOJINA POMOCNÁ RRSP / DVEŘNÍ PŘÍČKA RRDP / SCHRÁNKA NA DOKUMENTACI RRSD / VÍKO VENTILÁTORU RRVV / Počet kusů Poznámky: STŘECHA VÍKA RRSV / NOHY SKŘÍNĚ KRYT NOH SOKL SKŘÍNĚ RRNS / RRKN / RRSO / 31
