Pravá velikost pochází zevnitř. Mobilní vysavač CLEANTEX CT 26 CT 36

Transkript

1 Pravá velikost pochází zevnitř. Mobilní vysavač CLEANTEX CT 26 CT 36 Nářadí pro nejnáročnější

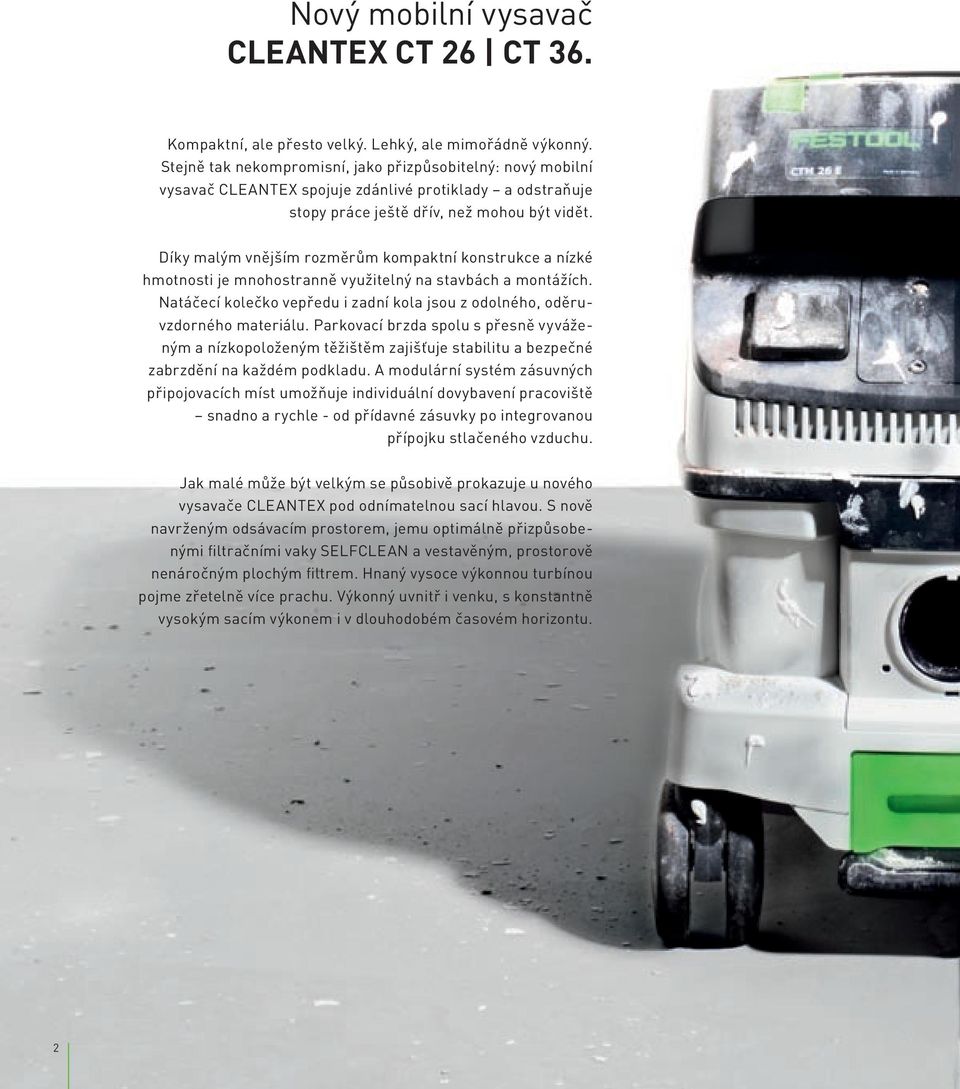

2 Nový mobilní vysavač CLEANTEX CT 26 CT 36. Kompaktní, ale přesto velký. Lehký, ale mimořádně výkonný. Stejně tak nekompromisní, jako přizpůsobitelný: nový mobilní vysavač CLEANTEX spojuje zdánlivé protiklady a odstraňuje stopy práce ještě dřív, než mohou být vidět. Díky malým vnějším rozměrům kompaktní konstrukce a nízké hmotnosti je mnohostranně využitelný na stavbách a montážích. Natáčecí kolečko vepředu i zadní kola jsou z odolného, oděruvzdorného materiálu. Parkovací brzda spolu s přesně vyváženým a nízkopoloženým těžištěm zajišťuje stabilitu a bezpečné zabrzdění na každém podkladu. A modulární systém zásuvných připojovacích míst umožňuje individuální dovybavení pracoviště snadno a rychle - od přídavné zásuvky po integrovanou přípojku stlačeného vzduchu. Jak malé může být velkým se působivě prokazuje u nového vysavače CLEANTEX pod odnímatelnou sací hlavou. S nově navrženým odsávacím prostorem, jemu optimálně přizpůsobenými filtračními vaky SELFCLEAN a vestavěným, prostorově nenáročným plochým filtrem. Hnaný vysoce výkonnou turbínou pojme zřetelně více prachu. Výkonný uvnitř i venku, s konstantně vysokým sacím výkonem i v dlouhodobém časovém horizontu. 2

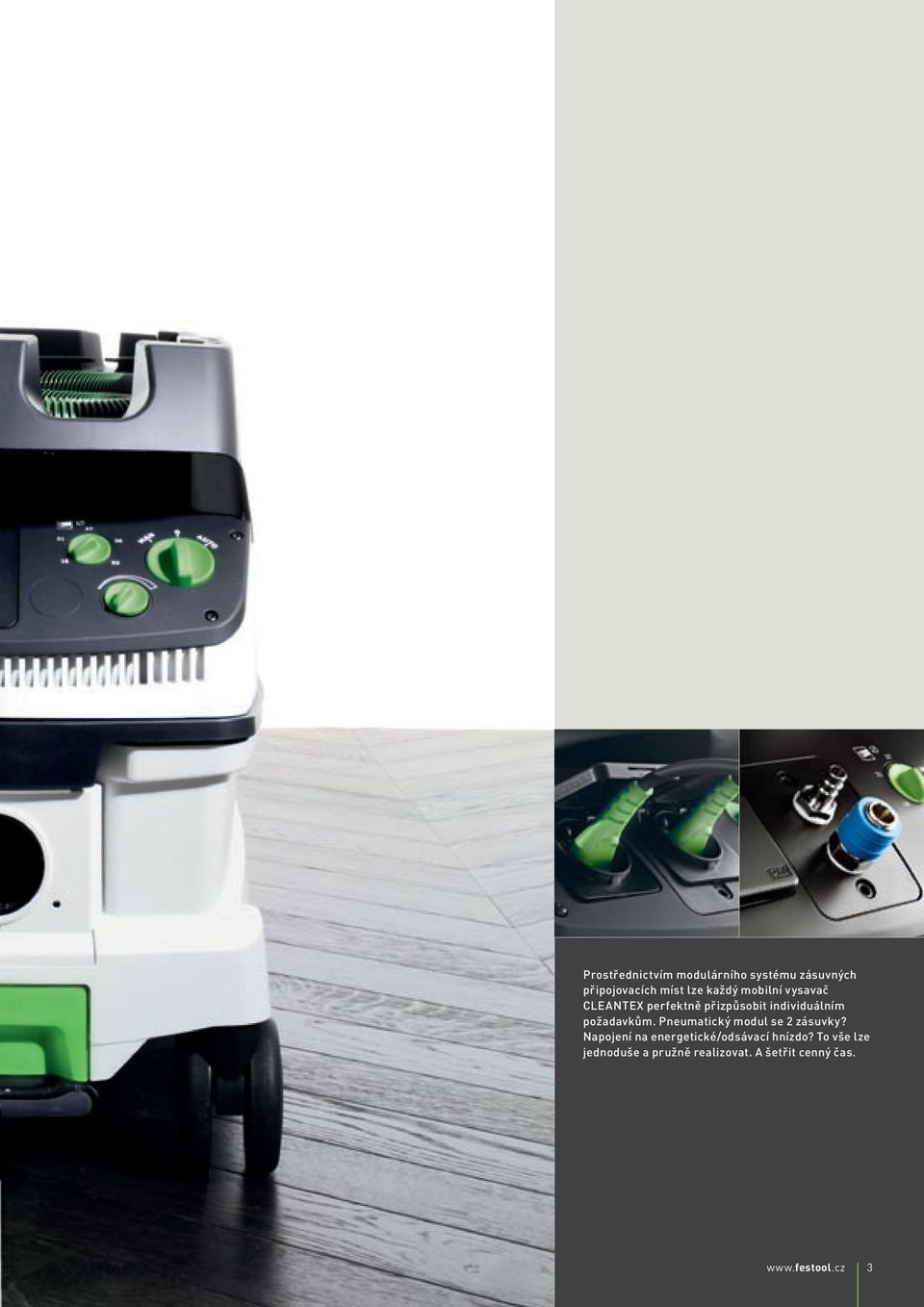

3 Prostřednictvím modulárního systému zásuvných připojovacích míst lze každý mobilní vysavač CLEANTEX perfektně přizpůsobit individuálním požadavkům. Pneumatický modul se 2 zásuvky? Napojení na energetické/odsávací hnízdo? To vše lze jednoduše a pružně realizovat. A šetřit cenný čas. 3

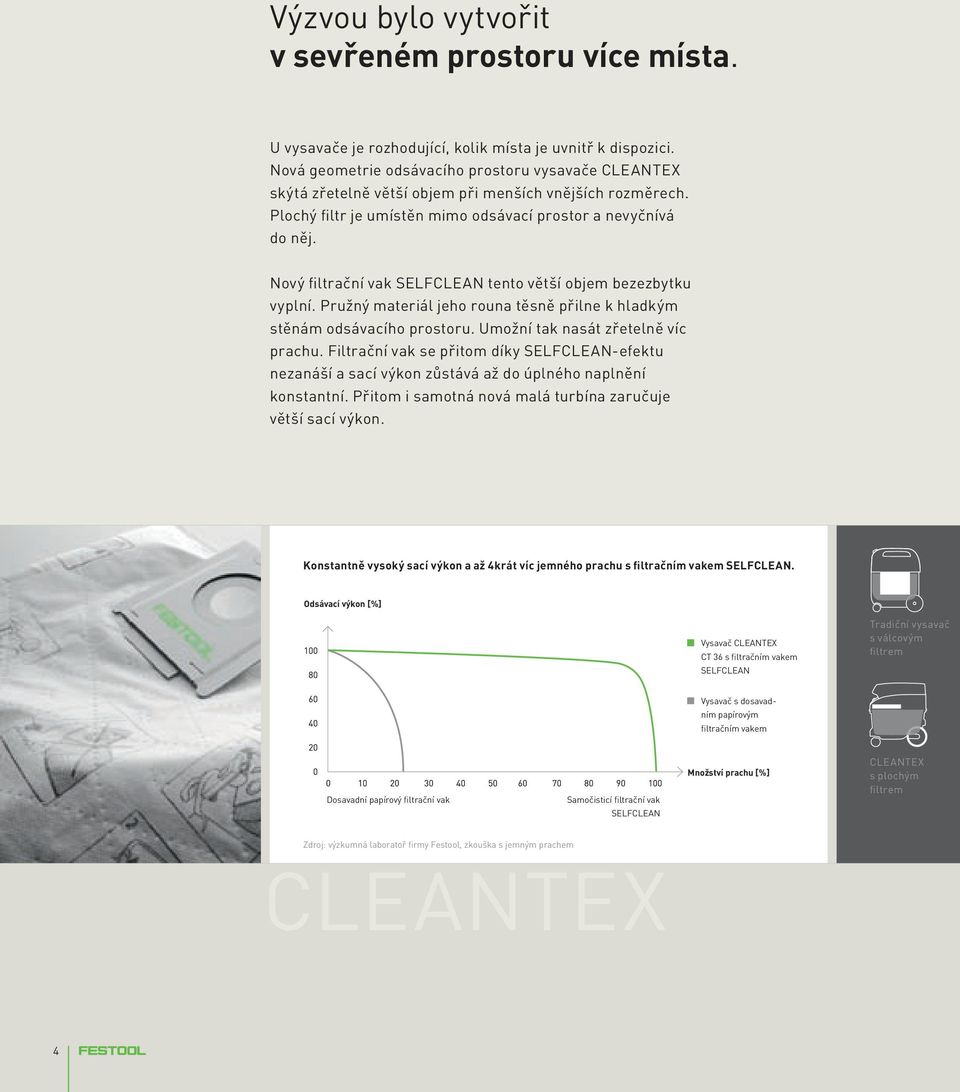

4 Výzvou bylo vytvořit v sevřeném prostoru více místa. U vysavače je rozhodující, kolik místa je uvnitř k dispozici. Nová geometrie odsávacího prostoru vysavače CLEANTEX skýtá zřetelně větší objem při menších vnějších rozměrech. Plochý filtr je umístěn mimo odsávací prostor a nevyčnívá do něj. Nový filtrační vak SELFCLEAN tento větší objem bezezbytku vyplní. Pružný materiál jeho rouna těsně přilne k hladkým stěnám odsávacího prostoru. Umožní tak nasát zřetelně víc prachu. Filtrační vak se přitom díky SELFCLEAN-efektu nezanáší a sací výkon zůstává až do úplného naplnění konstantní. Přitom i samotná nová malá turbína zaručuje větší sací výkon. Konstantně vysoký sací výkon a až 4krát víc jemného prachu s filtračním vakem SELFCLEAN. Odsávací výkon [%] Vysavač CLEANTEX CT 36 s filtračním vakem SELFCLEAN Tradiční vysavač s válcovým filtrem Vysavač s dosavadním papírovým filtračním vakem Dosavadní papírový filtrační vak Samočisticí filtrační vak SELFCLEAN Množství prachu [%] CLEANTEX s plochým filtrem Zdroj: výzkumná laboratoř firmy Festool, zkouška s jemným prachem 4

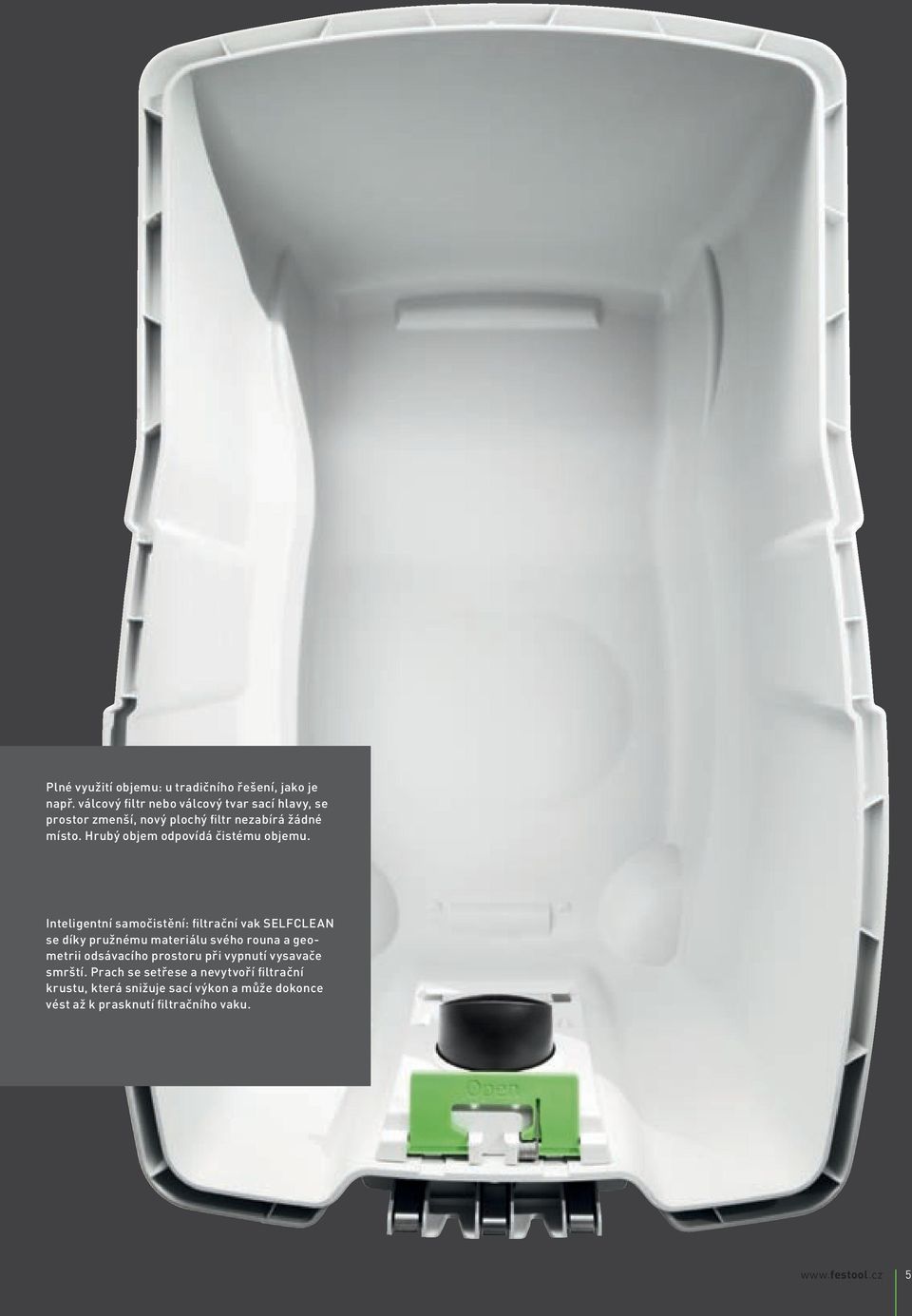

5 Plné využití objemu: u tradičního řešení, jako je např. válcový filtr nebo válcový tvar sací hlavy, se prostor zmenší, nový plochý filtr nezabírá žádné místo. Hrubý objem odpovídá čistému objemu. Inteligentní samočistění: filtrační vak SELFCLEAN se díky pružnému materiálu svého rouna a geometrii odsávacího prostoru při vypnutí vysavače smrští. Prach se setřese a nevytvoří filtrační krustu, která snižuje sací výkon a může dokonce vést až k prasknutí filtračního vaku. www. festool. c z 5

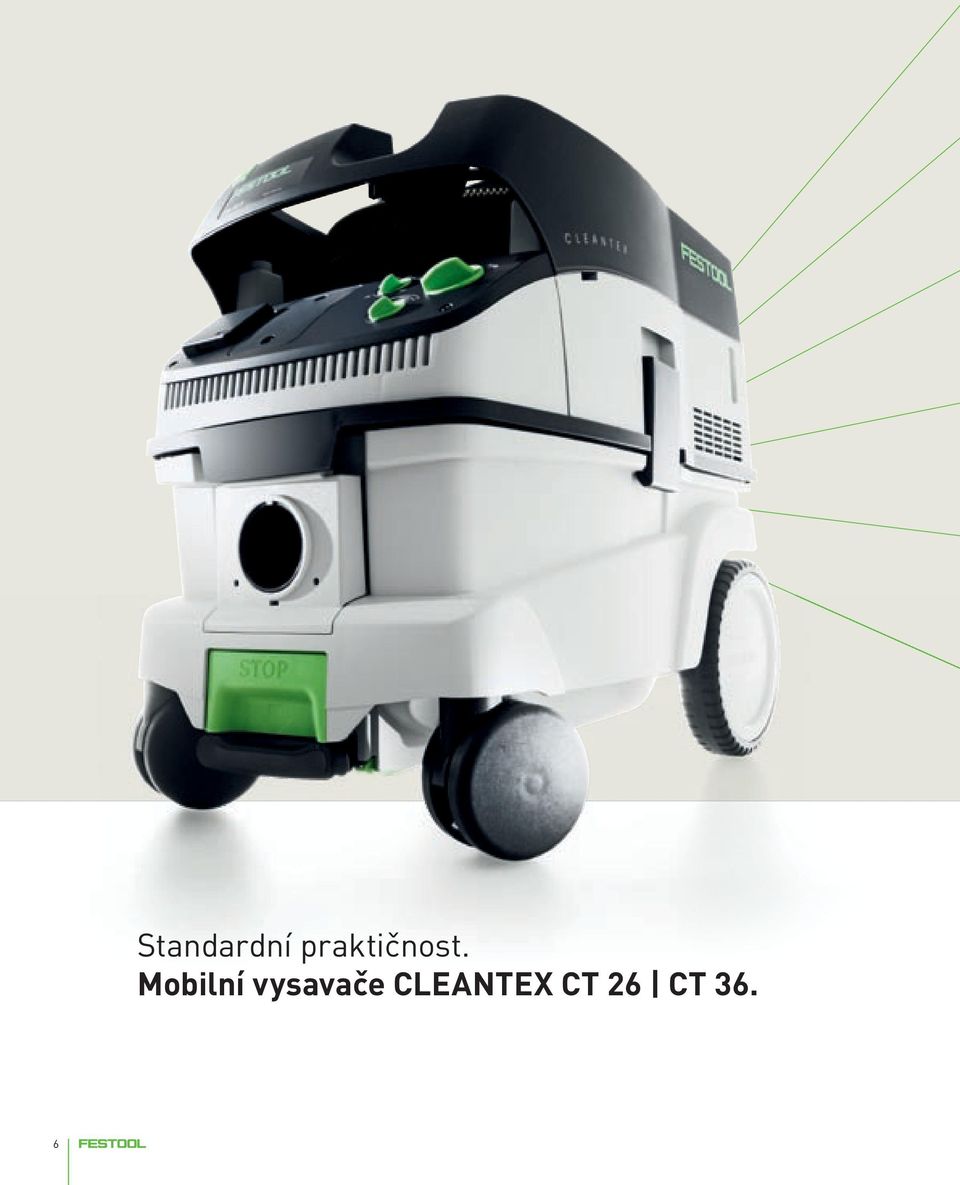

6 6 Standardní praktičnost. Mobilní vysavače CLEANTEX CT 26 CT 36.

7 Díky modulárnímu systému zásuvných připojovacích míst lze každý mobilní vysavač vybavit doplňujícími moduly: podle požadavků jej lze dovybavit pneumatickým modulem, zásuvkou pro trvalé napájení, zásuvkou se spínací automatikou nebo modulem pro napojení na energetické/odsávací hnízdo Festool.* Plochý filtr šetří tolik místa, že i při malých rozměrech je k dispozici větší prostor. Hrubý objem mobilního vysavače odpovídá čistému objemu. Mimořádně silný a mimořádně malý: vysoce výkonná turbína poskytuje zřetelně vyšší odsávací výkon a díky kompaktní konstrukci zabírá méně místa. Aby bylo vše přehledně a bezpečně uloženo, má vysavač CLEANTEX naviják kabelu a úložný rám pro hadici, který může sloužit i pro odkládání menších nástrojů a součástí. Na Sys-Dock lze upevnit všechny SYSTAINERY Festool velikosti 1-5 a všechny SORTAINERY. Vestavěná parkovací brzda zajišťuje bezpečné zabrzdění. Souhra natáčecího kolečka vepředu a zadních kol z odolného materiálu snižuje oděr a hlučnost pojezdu. Díky velikosti kol je vysavač CLEANTEX stabilní a bezpečný proti překlopení, díky vyváženému těžišti se i pohodlně nese. Nové filtrační vaky z rouna odolného proti roztržení se samočinně čistí tím, že se při vypnutí motoru smrští. Tento samočisticí SELFCLEAN-efekt zaručuje konstantně vysoký sací výkon až do úplného naplnění. Celkově lze nasát až 4krát víc jemného prachu. Spotřeba filtračních vaků klesla. Nová, optimalizovaná servisní koncepce zkracuje dobu případných oprav. Díky promyšlené konstrukci se lze rychleji dostat k postiženému místu, od jednoduché výměny natáčecího kolečka po výměnu turbíny, včetně výměny uhlíků. * Dovybavení musí provádět kvalifikovaný elektrikář. www. festool. c z 7

8 8 Při broušení laků a nátěrových tmelů, při montáži nábytku a pokládání podlah, odsaje mobilní vysavač CLEANTEX spolehlivě všechen prach. Nezáleží na tom, zda se pracuje s pneumatickým nebo s elektrickým nářadím.

9 Synonymem jeho jména je čistá práce. S ničím menším se u mobilního vysavače nespokojujte. Přesná práce je možná jen tehdy, když člověk vidí na pracovní plochu. A k tomu slouží nový vysavač CLEANTEX. Odsává všechen prach právě tam, kde vzniká. Výhled na obrobek tak zůstává stále volný, nezáleží na tom zda se brousí, frézuje nebo řeže. A stejně tak zůstává automaticky čisté i celé pracoviště. To je důležité zejména u těch činností, které se provádějí přímo u zákazníka. Protože při práci s laky, tmely, sádrou nebo dřevem je zapotřebí chránit také zdraví, filtruje nový vysavač CLEANTEX všechen prach v kategorii L na 99 % a v kategorii M dokonce na 99,9 %, s objemovou kontrolou proudění. Při nasávání kapalin vypne automatická kontrola výšky hladiny LevelStop vysavač právě včas, než dojde k přeplnění. 9

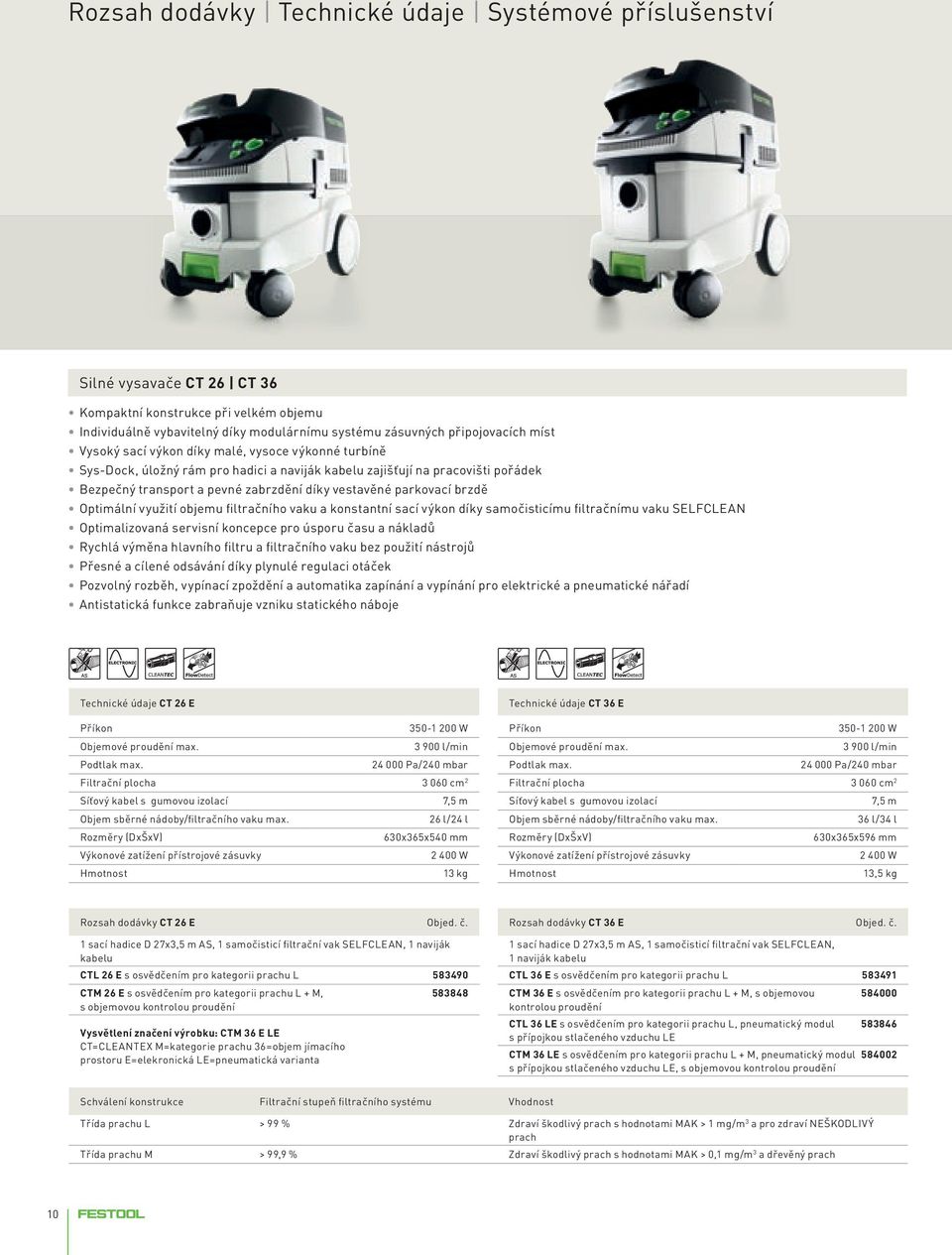

10 Rozsah dodávky Technické údaje Systémové příslušenství Silné vysavače CT 26 CT 36 Kompaktní konstrukce při velkém objemu Individuálně vybavitelný díky modulárnímu systému zásuvných připojovacích míst Vysoký sací výkon díky malé, vysoce výkonné turbíně Sys-Dock, úložný rám pro hadici a naviják kabelu zajišťují na pracovišti pořádek Bezpečný transport a pevné zabrzdění díky vestavěné parkovací brzdě Optimální využití objemu filtračního vaku a konstantní sací výkon díky samočisticímu filtračnímu vaku SELFCLEAN Optimalizovaná servisní koncepce pro úsporu času a nákladů Rychlá výměna hlavního filtru a filtračního vaku bez použití nástrojů Přesné a cílené odsávání díky plynulé regulaci otáček Pozvolný rozběh, vypínací zpoždění a automatika zapínání a vypínání pro elektrické a pneumatické nářadí Antistatická funkce zabraňuje vzniku statického náboje Technické údaje CT 26 E Technické údaje CT 36 E P ř í k o n W P ř í k o n W Objemové proudění max l/min Objemové proudění max l/min Podtlak max Pa/240 mbar Podtlak max Pa/240 mbar Filtrační plocha cm 2 Síťový kabel s gumovou izolací 7,5 m Objem sběrné nádoby/filtračního vaku max. 26 l/24 l Rozměry (DxŠxV) 630x365x540 mm Výkonové zatížení přístrojové zásuvky W Hmotnost 13 kg Filtrační plocha cm 2 Síťový kabel s gumovou izolací 7,5 m Objem sběrné nádoby/filtračního vaku max. 36 l/34 l Rozměry (DxŠxV) 630x365x596 mm Výkonové zatížení přístrojové zásuvky W Hmotnost 13,5 kg Rozsah dodávky CT 26 E Objed. č. 1 sací hadice D 27x3,5 m AS, 1 samočisticí filtrační vak SELFCLEAN, 1 naviják kabelu CTL 26 E s osvědčením pro kategorii prachu L CTM 26 E s osvědčením pro kategorii prachu L + M, s objemovou kontrolou proudění Vysvětlení značení výrobku: CTM 36 E LE CT=CLEANTEX M=kategorie prachu 36=objem jímacího prostoru E=elekronická LE=pneumatická varianta Rozsah dodávky CT 36 E Objed. č. 1 sací hadice D 27x3,5 m AS, 1 samočisticí filtrační vak SELFCLEAN, 1 naviják kabelu CTL 36 E s osvědčením pro kategorii prachu L CTM 36 E s osvědčením pro kategorii prachu L + M, s objemovou kontrolou proudění CTL 36 LE s osvědčením pro kategorii prachu L, pneumatický modul s přípojkou stlačeného vzduchu LE CTM 36 LE s osvědčením pro kategorii prachu L + M, pneumatický modul s přípojkou stlačeného vzduchu LE, s objemovou kontrolou proudění Schválení konstrukce Filtrační stupeň filtračního systému Vhodnost Třída prachu L > 99 % Zdraví škodlivý prach s hodnotami MAK > 1 mg/m 3 a pro zdraví NEŠKODLIVÝ prach Třída prachu M > 99,9 % Zdraví škodlivý prach s hodnotami MAK > 0,1 mg/m 3 a dřevěný prach 10

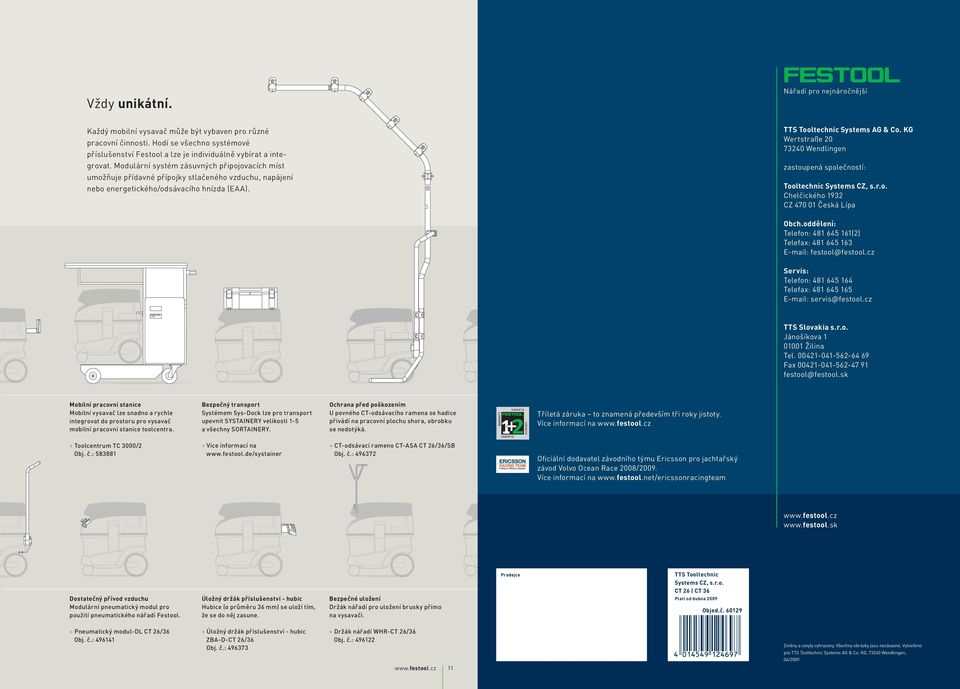

11 Vždy unikátní. Nářadí pro nejnáročnější Každý mobilní vysavač může být vybaven pro různé pracovní činnosti. Hodí se všechno systémové příslušenství Festool a lze je individuálně vybírat a integrovat. Modulární systém zásuvných připojovacích míst umožňuje přídavné přípojky stlačeného vzduchu, napájení nebo energetického/odsávacího hnízda (EAA). TTS Tooltechnic Systems AG & Co. KG Wertstraße Wendlingen zastoupená společností: Tooltechnic Systems CZ, s.r.o. Chelčického 1932 CZ Česká Lípa Obch.oddělení: Telefon: (2) Telefax: festool@festool.cz Servis: Telefon: Telefax: servis@festool.cz TTS Slovakia s.r.o. Jánošíkova Žilina Tel Fax festool@festool.sk Mobilní pracovní stanice Mobilní vysavač lze snadno a rychle integrovat do prostoru pro vysavač mobilní pracovní stanice toolcentra. Bezpečný transport Systémem Sys-Dock lze pro transport upevnit SYSTAINERY velikosti 1-5 a všechny SORTAINERY. Ochrana před poškozením U pevného CT-odsávacího ramena se hadice přivádí na pracovní plochu shora, obrobku se nedotýká. Tříletá záruka to znamená především tři roky jistoty. Více informací na www. festool.cz + Toolcentrum TC 3000/2 Obj. č.: Více informací na + CT-odsávací rameno CT-ASA CT 26/36/SB Obj. č.: Oficiální dodavatel závodního týmu Ericsson pro jachtařský závod Volvo Ocean Race 2008/2009. Více informací na www. festool.net/ericssonracingteam www. festool. c z www. festool.sk Dostatečný přívod vzduchu Modulární pneumatický modul pro použití pneumatického nářadí Festool. Úložný držák příslušenství - hubic Hubice (o průměru 36 mm) se uloží tím, že se do něj zasune. Bezpečné uložení Držák nářadí pro uložení brusky přímo na vysavači. Prodejce TTS Tooltechnic Systems CZ, s.r.o. CT 26 CT 36 Platí od dubna 2009 Objed.č Pneumatický modul-dl CT 26/36 Obj. č.: Úložný držák příslušenství - hubic ZBA-D-CT 26/36 Obj. č.: Držák nářadí WHR-CT 26/36 Obj. č.: Změny a omyly vyhrazeny. Všechny obrázky jsou nezávazné. Vytvořeno pro TTS Tooltechnic Systems AG & Co. KG, Wendlingen, 04/2009. www. festool. c z 11

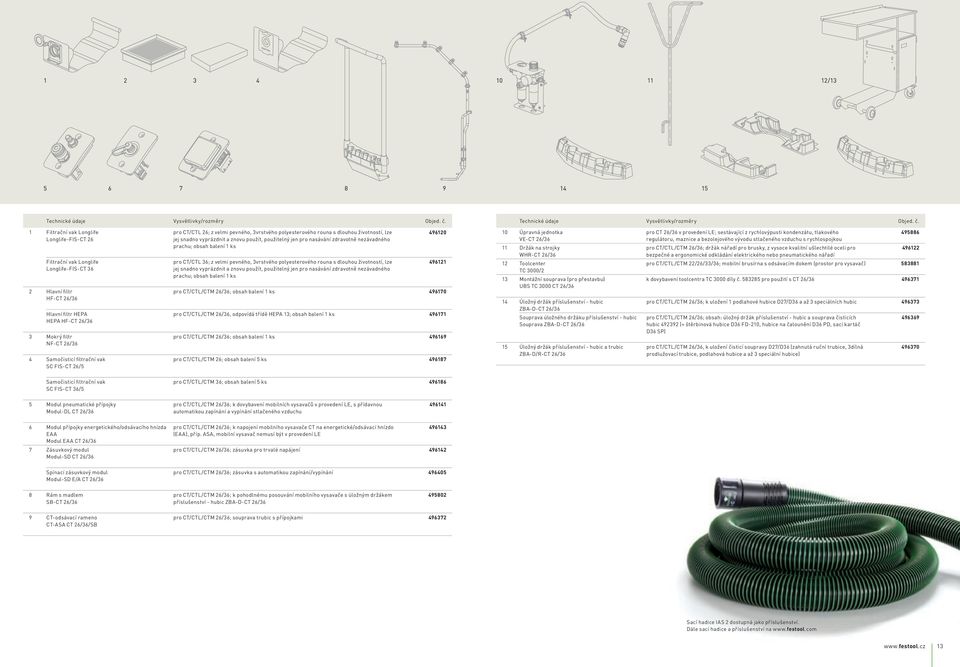

12 Technické údaje Vysvětlivky/rozměry Objed. č. Technické údaje Vysvětlivky/rozměry Objed. č. 1 Filtrační vak Longlife Longlife-FIS-CT 26 Filtrační vak Longlife Longlife-FIS-CT 36 2 Hlavní filtr HF-CT 26/36 Hlavní filtr HEPA HEPA HF-CT 26/36 3 Mokrý filtr NF-CT 26/36 4 Samočisticí filtrační vak SC FIS-CT 26/5 pro CT/CTL 26; z velmi pevného, 3vrstvého polyesterového rouna s dlouhou životností, lze jej snadno vyprázdnit a znovu použít, použitelný jen pro nasávání zdravotně nezávadného prachu; obsah balení 1 ks pro CT/CTL 36; z velmi pevného, 3vrstvého polyesterového rouna s dlouhou životností, lze jej snadno vyprázdnit a znovu použít, použitelný jen pro nasávání zdravotně nezávadného prachu; obsah balení 1 ks pro CT/CTL/CTM 26/36; obsah balení 1 ks pro CT/CTL/CTM 26/36, odpovídá třídě HEPA 13; obsah balení 1 ks pro CT/CTL/CTM 26/36; obsah balení 1 ks pro CT/CTL/CTM 26; obsah balení 5 ks Úpravná jednotka VE-CT 26/36 11 Držák na strojky WHR-CT 26/36 12 Toolcenter TC 3000/2 13 Montážní souprava (pro přestavbu) UBS TC 3000 CT 26/36 14 Úložný držák příslušenství - hubic ZBA-D-CT 26/36 Souprava úložného držáku příslušenství - hubic Souprava ZBA-D-CT 26/36 15 Úložný držák příslušenství - hubic a trubic ZBA-D/R-CT 26/36 pro CT 26/36 v provedení LE; sestávající z rychlovýpusti kondenzátu, tlakového regulátoru, maznice a bezolejového vývodu stlačeného vzduchu s rychlospojkou pro CT/CTL/CTM 26/36; držák nářadí pro brusky, z vysoce kvalitní ušlechtilé oceli pro bezpečné a ergonomické odkládání elektrického nebo pneumatického nářadí pro CT/CTL/CTM 22/26/33/36; mobilní brusírna s odsávacím dokem (prostor pro vysavač) k dovybavení toolcentra TC 3000 díly č pro použití s CT 26/ pro CT/CTL/CTM 26/36; k uložení 1 podlahové hubice D27/D36 a až 3 speciálních hubic pro CT/CTL/CTM 26/36; obsah: úložný držák příslušenství - hubic a souprava čisticích hubic (= štěrbinová hubice D36 FD-210, hubice na čalounění D36 PD, sací kartáč D36 SP) pro CT/CTL/CTM 26/36, k uložení čisticí soupravy D27/D36 (zahnutá ruční trubice, 3dílná prodlužovací trubice, podlahová hubice a až 3 speciální hubice) Samočisticí filtrační vak SC FIS-CT 36/5 pro CT/CTL/CTM 36; obsah balení 5 ks Modul pneumatické přípojky Modul-DL CT 26/36 pro CT/CTL/CTM 26/36; k dovybavení mobilních vysavačů v provedení LE, s přídavnou automatikou zapínání a vypínání stlačeného vzduchu Modul přípojky energetického/odsávacího hnízda EAA Modul EAA CT 26/36 7 Zásuvkový modul Modul-SD CT 26/36 Spínací zásuvkový modul Modul-SD E/A CT 26/36 pro CT/CTL/CTM 26/36; k napojení mobilního vysavače CT na energetické/odsávací hnízdo (EAA), příp. ASA, mobilní vysavač nemusí být v provedení LE pro CT/CTL/CTM 26/36; zásuvka pro trvalé napájení pro CT/CTL/CTM 26/36; zásuvka s automatikou zapínání/vypínání Rám s madlem SB-CT 26/36 pro CT/CTL/CTM 26/36; k pohodlnému posouvání mobilního vysavače s úložným držákem příslušenství - hubic ZBA-D-CT 26/ CT-odsávací rameno CT-ASA CT 26/36/SB pro CT/CTL/CTM 26/36; souprava trubic s přípojkami Sací hadice IAS 2 dostupná jako příslušenství. Dále sací hadice a příslušenství na
