1 KONEKTORY OMEGA HMP OST HST. miniaturní vysokoteplotní konektor standartni konektor vysokoteplotní konektor teplotní odolnost do 260 C feritové jadérko pro potlačení EMI účinné až pro teplotu 120 C polymerní materiál bez kadmia odolná konstrukce pro vodiče do 0,8 mm upevněné šroubky krytu vnitřní oddělovač vodičů volitelné rozšíření o feritové jadérko pouze pro zástrčkové konektory teplotní odolnost do 218 C vysoká ryzost kontaktů robustní plastová konstrukce snadné připojení vodičů otvor pro bezpečnostní sponku teplotní odolnost do 260 C volitelné rozšíření o feritové jadérko pro potlačení EMI ekologicky nezávadný polymerní materiál bez kadmia pro vodiče do 1,63 mm feritové jadérko pro potlačení EMI účinné až pro teplotu 120 C kompatibilní se všemi konektory OMEGA standardní velikosti šroubky upevněné k obalu duté kolíky Příslušenství konektorů: Svorky kabelů Bezpečnostní sponky K O A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

2 Standartní velikost - zástrčky série MTCK - S s dutými vývody MTCK-SM-N N růžová 90,- skladem MTCK-SM-K K zelená 90,- skladem MTCK-SM-J J černá 90,- skladem teplotní odolnost do 220 C MTCK-SM-T T hnědá 90,- D duté vývody, série MTCK - LS s plnými vývody teplotní odolnost do 200 C plné vývody, MTCK-LSM-B B šedá 125,- D MTCK-LSM-S R/S oranžová 125,- skladem MTCK-LSM-Cu Cu bílá 125,- skladem série MTCK - HS pro vyšší teploty okolí MTCK-HSM-S S oranžová 210,- D MTCK-HSM-N N růžová 210,- D MTCK-HSM-K K zelená 210,- D teplotní odolnost do 350 C MTCK-HSM-Cu Cu bílá 210,- D plné vývody, série MTCK - CS s keramickým tělem MTCK-CSM-N N růžová 170,- skladem MTCK-CSM-K K zelená 170,- skladem teplotní odolnost do 500 C, duté vývody ( tečkou na bílém těle )

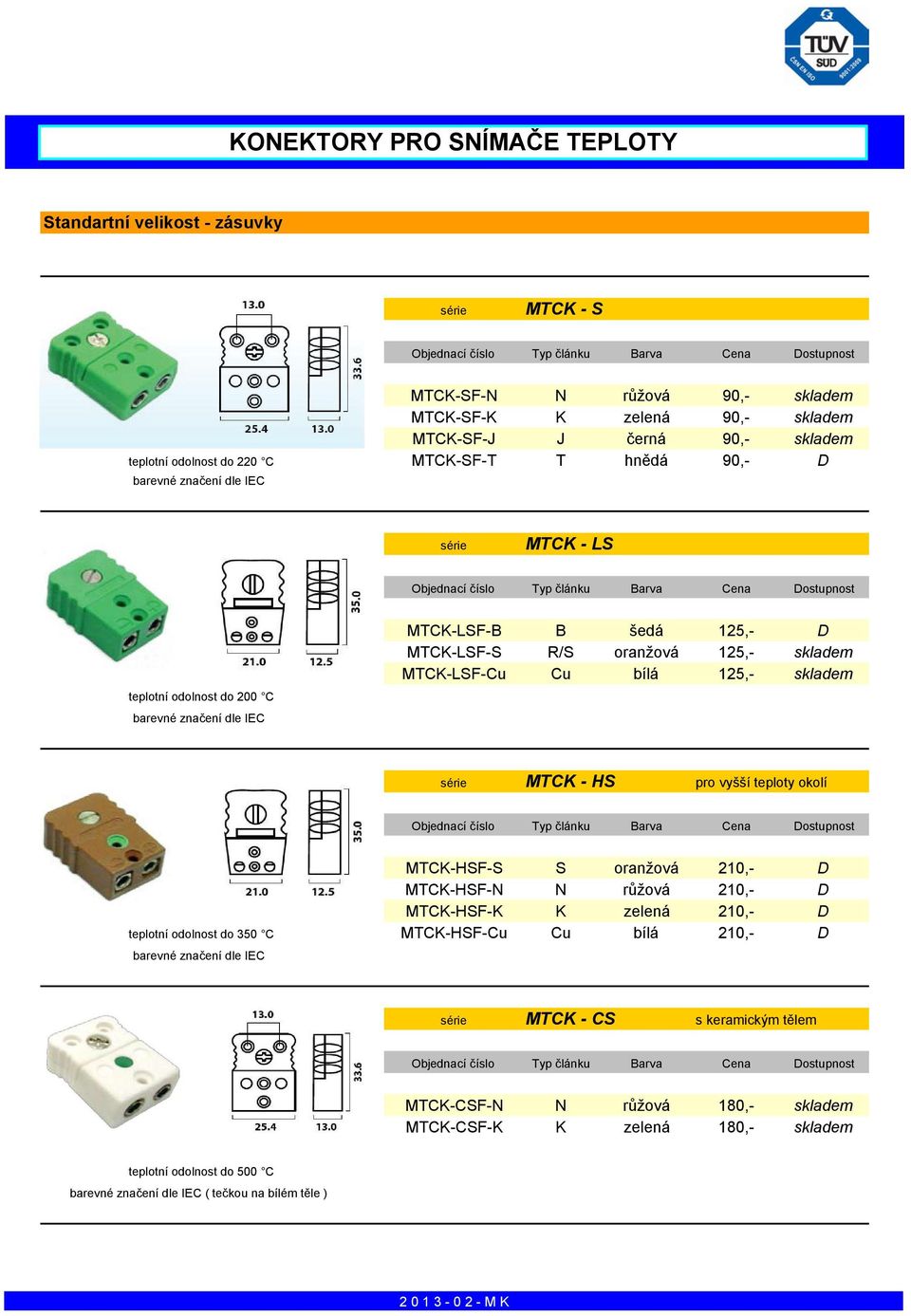

3 Standartní velikost - zásuvky série MTCK - S MTCK-SF-N N růžová 90,- skladem MTCK-SF-K K zelená 90,- skladem MTCK-SF-J J černá 90,- skladem teplotní odolnost do 220 C MTCK-SF-T T hnědá 90,- D série MTCK - LS teplotní odolnost do 200 C MTCK-LSF-B B šedá 125,- D MTCK-LSF-S R/S oranžová 125,- skladem MTCK-LSF-Cu Cu bílá 125,- skladem série MTCK - HS pro vyšší teploty okolí MTCK-HSF-S S oranžová 210,- D MTCK-HSF-N N růžová 210,- D MTCK-HSF-K K zelená 210,- D teplotní odolnost do 350 C MTCK-HSF-Cu Cu bílá 210,- D série MTCK - CS s keramickým tělem MTCK-CSF-N N růžová 180,- skladem MTCK-CSF-K K zelená 180,- skladem teplotní odolnost do 500 C ( tečkou na bílém těle )

4 Velikost MINI - zástrčky série MTCK - M použití do +220 C MTCK-MM-N N růžová 52,- skladem MTCK-MM-K K zelená 52,- skladem MTCK-MM-J J černá 52,- skladem teplotní odolnost do 220 C MTCK-MM-T T hnědá 52,- D série MTCK - LM použití do +200 C MTCK-LMM-S R/S oranžová 65,- skladem MTCK-LMM-Cu Cu bílá 65,- skladem teplotní odolnost do 200 C série MTCK - HM pro vyšší teploty okolí MTCK-HMM-N N růžová 150,- D MTCK-HMM-K K zelená 150,- D teplotní odolnost do 350 C série MTCK - CM s keramickým tělem MTCK-CMM-N N růžová 150,- skladem MTCK-CMM-K K zelená 150,- skladem teplotní odolnost do 500 C ( tečkou na bílém těle )

5 Velikost MINI - zásuvky série MTCK - M použití do +220 C MTCK-MF-N N růžová 52,- skladem MTCK-MF-K K zelená 52,- skladem MTCK-MF-J J černá 52,- skladem teplotní odolnost do 220 C MTCK-MF-T T hnědá 52,- D série MTCK - LM použití do +220 C MTCK-LMF-S R/S oranžová 65,- skladem MTCK-LMF-Cu Cu bílá 65,- skladem teplotní odolnost do 200 C série MTCK - HM pro vyšší teploty okolí MTCK-HMF-N N růžová 150,- D MTCK-HMF-K K zelená 150,- D teplotní odolnost do 350 C série MTCK - CM s keramickým tělem MTCK-CMF-N N růžová 150,- skladem MTCK-CMF-K K zelená 150,- skladem teplotní odolnost do 500 C ( tečkou na bílém těle )

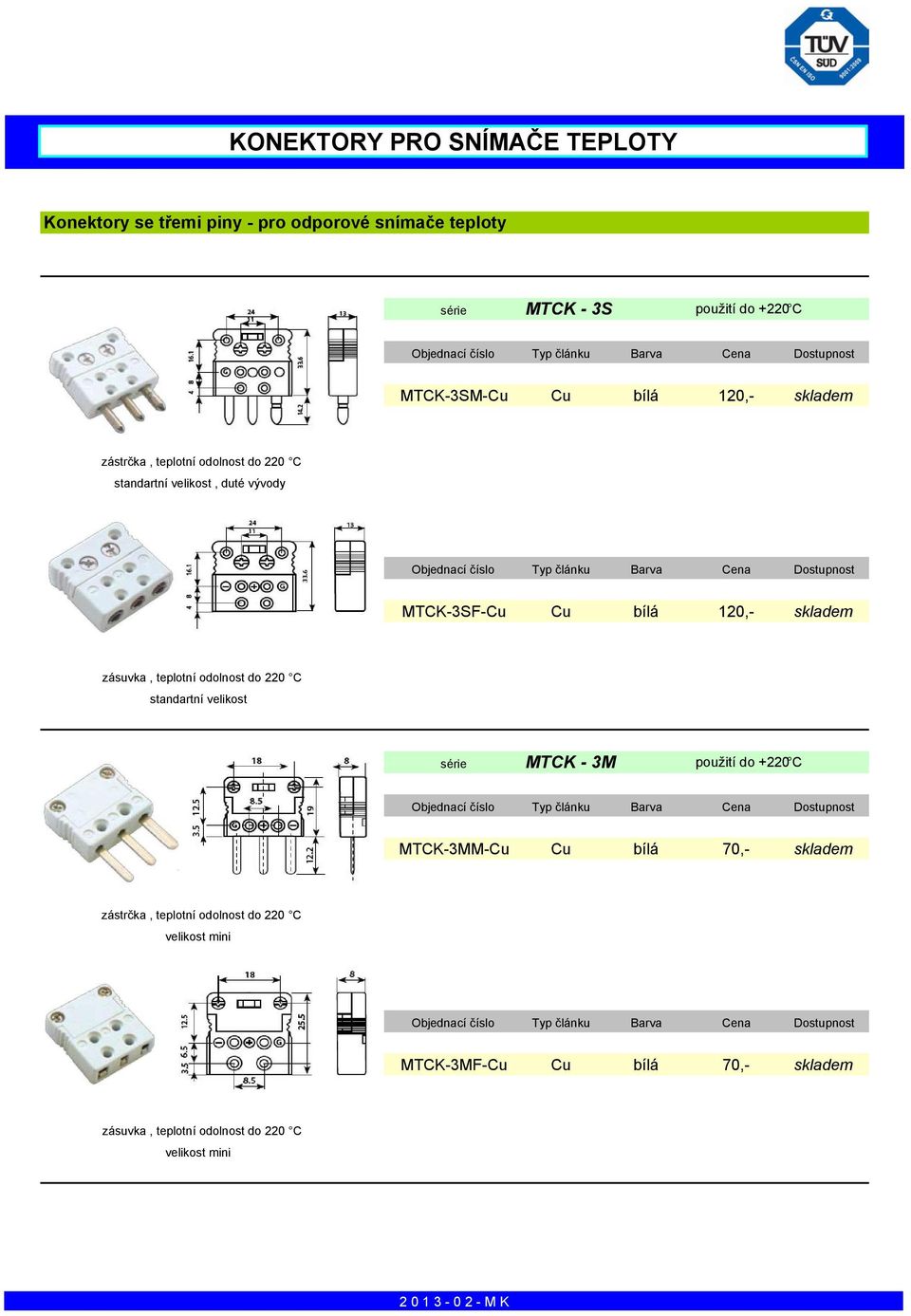

6 Konektory se třemi piny - pro odporové snímače teploty série MTCK - 3S použití do +220 C MTCK-3SM-Cu Cu bílá 120,- skladem zástrčka, teplotní odolnost do 220 C standartní velikost, duté vývody MTCK-3SF-Cu Cu bílá 120,- skladem zásuvka, teplotní odolnost do 220 C standartní velikost série MTCK - 3M použití do +220 C MTCK-3MM-Cu Cu bílá 70,- skladem zástrčka, teplotní odolnost do 220 C velikost mini MTCK-3MF-Cu Cu bílá 70,- skladem zásuvka, teplotní odolnost do 220 C velikost mini

7 Příslušenství Kabelové držáky Objednací číslo Pro konektor série Cena Dostupnost MTCK-S-D MTCK-S, MTCK-CS 42,- skladem MTCK-LS-D MTCK-LS, MTCK-HS 70,- skladem MTCK-M-D MTCK-M, MTCK-CM 37,- skladem MTCK-LM-D MTCK-LM, MTCK-HM 55,- D Tabulka barevného značení konektorů pro snímače teploty

8 PROTIKUSY BAJONETU PRO SNÍMAČE TEPLOTY Materiál šroubení - nerezová ocel Objednací kód Připojovací závit [ x ] Vnitřní průměr [ Dx ] Použitelné bajonetové čepičky [ Cx ] Rozměr šestihranu 6HR xx Skladová položka Cena Kč/ks bez DPH PK M12 x 1,5 - D7 - C12 M12 x 1,5 7 mm * 11, mm ANO 180,- PK M14 x 1,5 - D9 - C15 M14 x 1,5 9 mm ** mm ANO 196,- PK M12 x 1 - D9 - C12 M12 x 1 9 mm mm NE 250,- PK M12 x 1 - D9 - C15 M12 x 1 9 mm mm NE 250,- PK M12 x 1,5 - D9 - C12 M12 x 1,5 9 mm mm NE 250,- PK M12 x 1,75 - D9 - C12 M12 x 1,75 9 mm mm NE 196,- PK M12 x 1,75 - D9 - C15 M12 x 1,75 9 mm mm NE 250,- PK M10 x 1 - D7 - C12 M10 x 1 7 mm 11, mm NE 250,- PK M10 x 1,5 - D7 - C12 M10 x 1,5 7 mm mm NE 250,- PK G1/4 - D7 - C12 G 1/4 7 mm mm NE 250,- PK G1/4 - D9 - C15 G 1/4 9 mm mm NE 250,- Před objednáním většího počtu kusů konzultujte aktuální stav skladu Poznámky: * - Standartní protikus bajonetu pro pružinu průměr 6 mm * * - Standartní protikus bajonetu pro pružinu průměr 8 mm P K

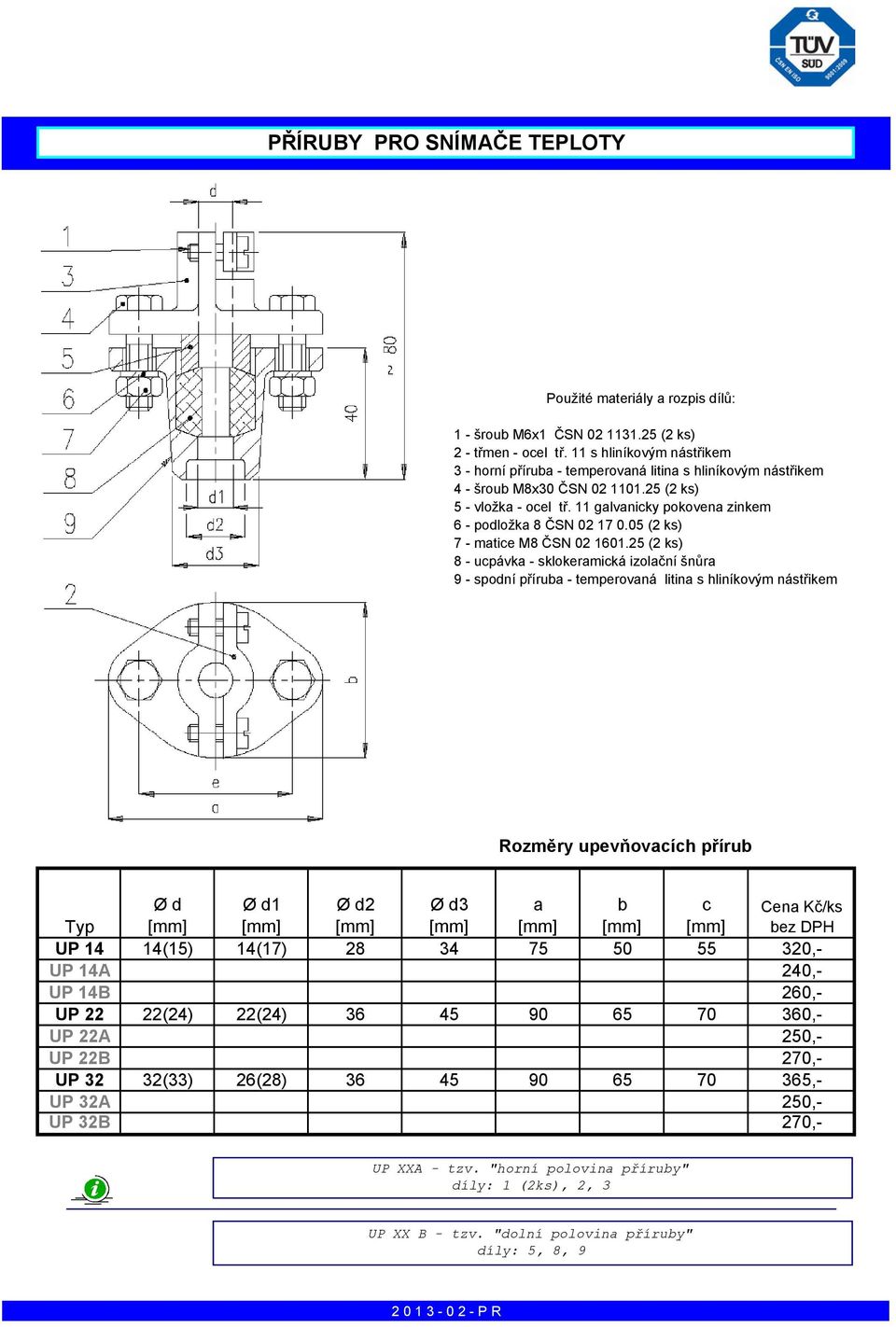

9 PŘÍRUBY PRO SNÍMAČE TEPLOTY Použité materiály a rozpis dílů: 1 - šroub M6x1 ČSN (2 ks) 2 - třmen - ocel tř. 11 s hliníkovým nástřikem 3 - horní příruba - temperovaná litina s hliníkovým nástřikem 4 - šroub M8x30 ČSN (2 ks) 5 - vložka - ocel tř. 11 galvanicky pokovena zinkem 6 - podložka 8 ČSN (2 ks) 7 - matice M8 ČSN (2 ks) 8 - ucpávka - sklokeramická izolační šnůra 9 - spodní příruba - temperovaná litina s hliníkovým nástřikem Rozměry upevňovacích přírub Typ Ø d Ø d1 Ø d2 Ø d3 a b c Cena Kč/ks bez DPH UP 14 14(15) 14(17) ,- UP 14A 240,- UP 14B 260,- UP 22 22(24) 22(24) ,- UP 22A 250,- UP 22B 270,- UP 32 32(33) 26(28) ,- UP 32A 250,- UP 32B 270,- UP XXA - tzv. "horní polovina příruby" díly: 1 (2ks), 2, 3 UP XX B - tzv. "dolní polovina příruby" díly: 5, 8, P R

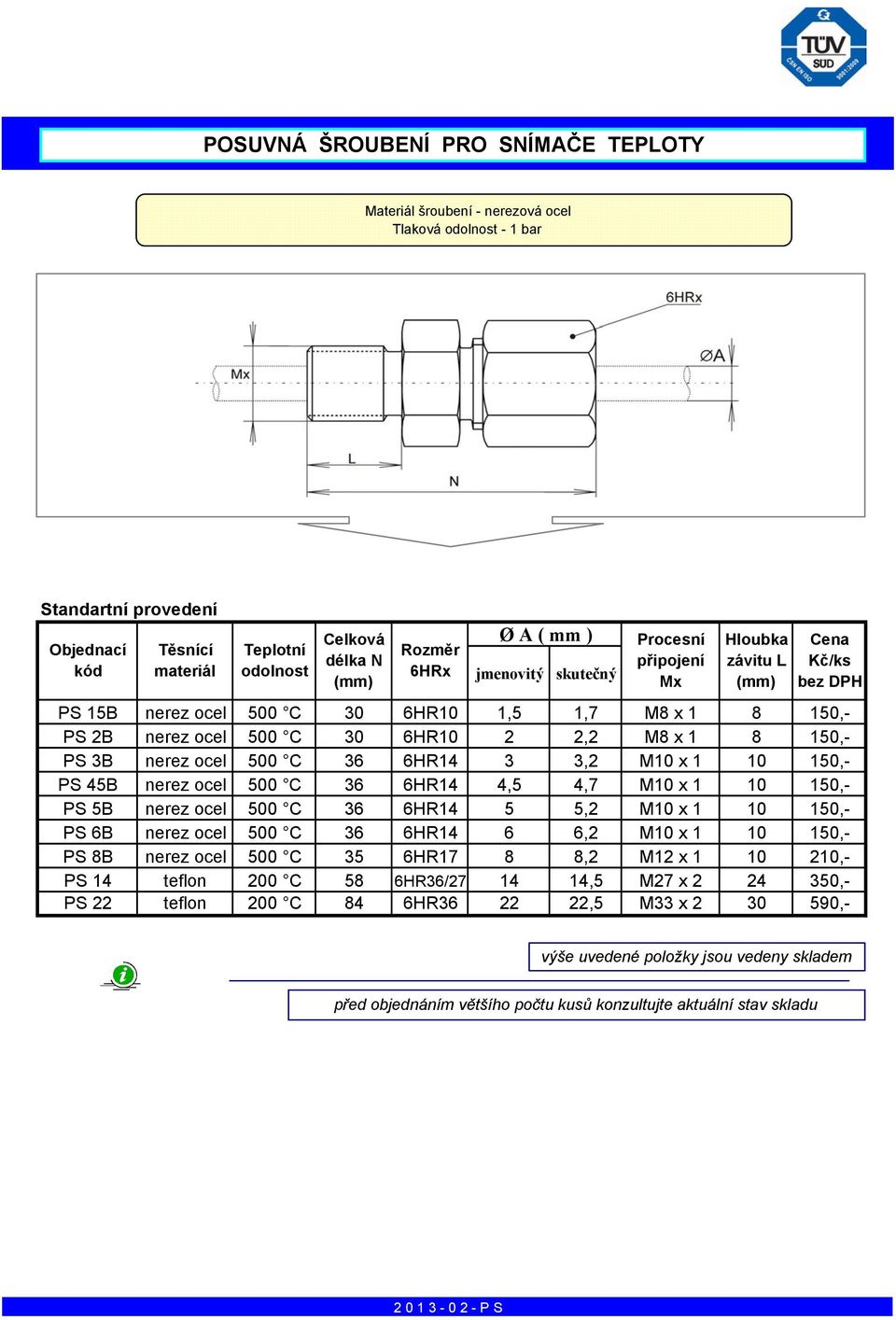

10 POSUVNÁ ŠROUBENÍ PRO SNÍMAČE TEPLOTY Materiál šroubení - nerezová ocel Tlaková odolnost - 1 bar Standartní provedení Objednací kód Těsnící materiál Teplotní odolnost Celková délka N (mm) Rozměr 6HRx Ø A ( mm ) jmenovitý skutečný Procesní připojení Mx Hloubka závitu L (mm) Cena Kč/ks bez DPH PS 15B nerez ocel 500 C 30 6HR10 1,5 1,7 M8 x ,- PS 2B nerez ocel 500 C 30 6HR10 2 2,2 M8 x ,- PS 3B nerez ocel 500 C 36 6HR14 3 3,2 M10 x ,- PS 45B nerez ocel 500 C 36 6HR14 4,5 4,7 M10 x ,- PS 5B nerez ocel 500 C 36 6HR14 5 5,2 M10 x ,- PS 6B nerez ocel 500 C 36 6HR14 6 6,2 M10 x ,- PS 8B nerez ocel 500 C 35 6HR17 8 8,2 M12 x ,- PS 14 teflon 200 C 58 6HR36/ ,5 M27 x ,- PS 22 teflon 200 C 84 6HR ,5 M33 x ,- výše uvedené položky jsou vedeny skladem před objednáním většího počtu kusů konzultujte aktuální stav skladu P S

11 POSUVNÁ ŠROUBENÍ PRO SNÍMAČE TEPLOTY Provedení na zakázku Objednací kód Těsnící materiál Teplotní odolnost Celková délka N (mm) Rozměr 6HRx Ø A ( mm ) jmenovitý skutečný Procesní připojení Mx Hloubka závitu L (mm) Cena Kč/ks bez DPH PS 15BZ1 nerez ocel 500 C 30 6HR10 1,5 1,7 M8 x 1,25 8 D PS 15BZ2 nerez ocel 500 C 36 6HR14 1,5 1,7 M10 x 1,5 10 D PS 2BZ1 nerez ocel 500 C 30 6HR10 2 2,2 M8 x 1,25 8 D PS 2BZ2 nerez ocel 500 C 36 6HR14 2 2,2 M10 x 1,5 10 D PS 3BZ1 nerez ocel 500 C 30 6HR14 3 3,2 M8 x 1,25 8 D PS 3BZ2 nerez ocel 500 C 36 6HR14 3 3,2 M10 x 1,5 10 D PS 45BZ1 nerez ocel 500 C 30 6HR10 4,5 4,7 M8 x 1,25 8 D PS 45BZ2 nerez ocel 500 C 36 6HR14 4,5 4,7 M10 x 1,5 10 D PS 5BZ1 nerez ocel 500 C 36 6HR14 5 5,2 M10 x 1,5 10 D PS 6BZ1 nerez ocel 500 C 36 6HR14 6 6,2 M10 x 1,5 10 D PS 8BZ1 nerez ocel 500 C 35 6HR17 8 8,2 M12 x 1,75 10 D PS 14Z1 teflon 200 C 58 6HR36/ ,5 M27 x 3 24 D PS 22Z1 teflon 200 C 84 6HR ,5 M33 x 3,5 30 D D - na dotaz jiná procesní připojení ( metrické a trubkové závity ) výroba na zakázku jiné materiály těsnění ( teflon, silon, nerezová ocel ) cena a termín na dotaz P S A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
