1 Pevná zemní šoupátková souprava Renko Pevná souprava: pro šoupátka DN 40 DN 300 zákopová hloubka Rd 1,0 2,0 m Vhodné doplňky: ovládací klíč fixační podložka poklop obj. č.: R zákopová hloubka Rd použití: pro ruční ovládání armatur různého typu osazených v zemi, materiál: prodlužovací tyč (kruhový nebo čtvercový profil tyče) z oceli tř , jehlancový nástavec a spojka z tvárné litiny (GGG 40), ochranná trubka z PE, ovládání: standardním čtyřhranným šoupátkovým (KLH) ovládacím klíčem, případně pomocí univerzální UNI sady, spojení: spojkou z tvárné litiny prostřednictvím kolíku k vřetenu armatury, povrchová úprava: těžká antikorozní ochrana žárovým zinkováním μm dle ČSN EN ISO 1461 nebo nátěrem asfaltovým penetračním lakem A1010. Dostupnost: zákopová hloubka Rd [m] DN armatury Pozn.: mimo uvedený rozsah lze objednat individuálně. 1,00 1,25 1,50 2,00 x x x x 6.1

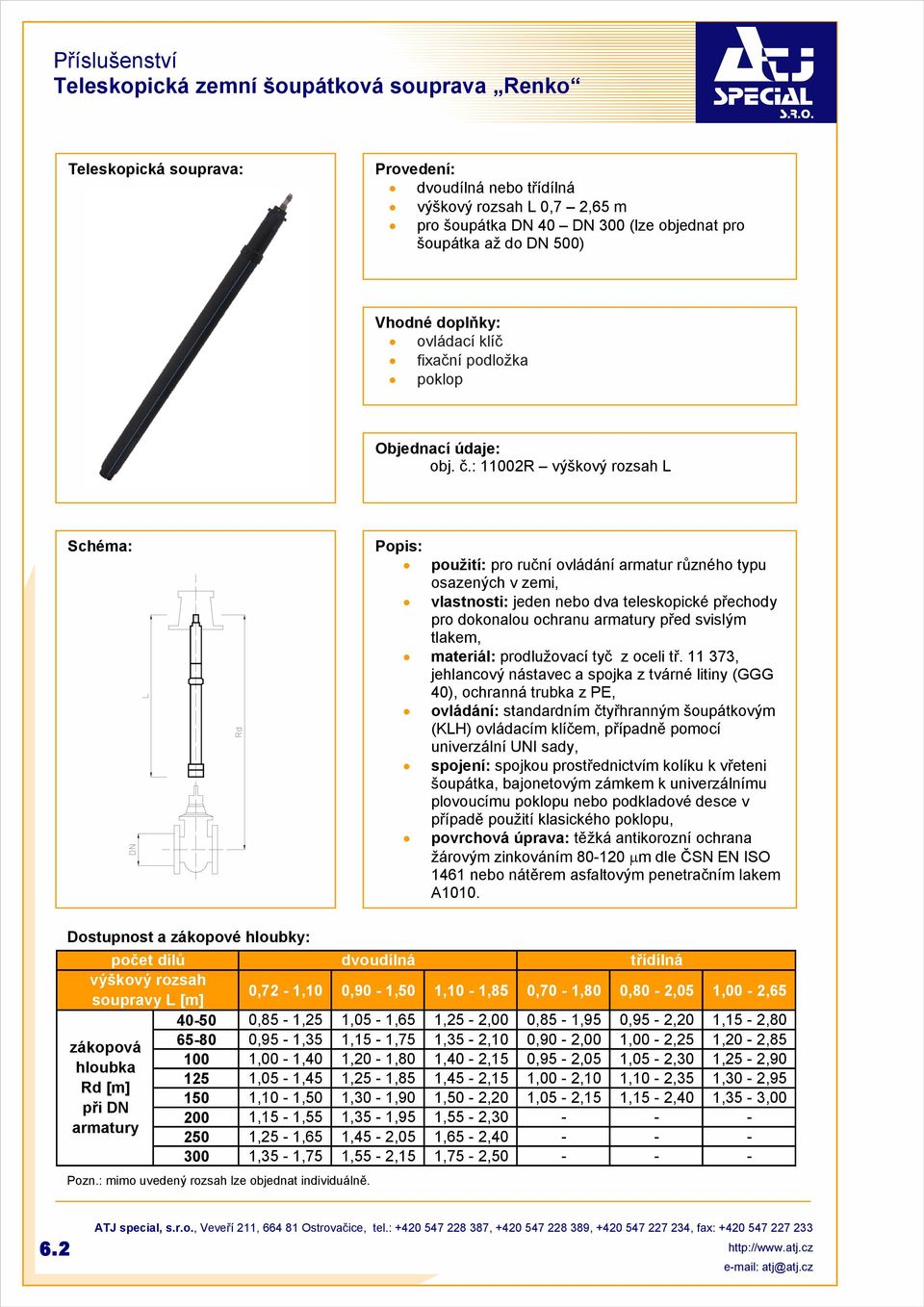

2 Teleskopická zemní šoupátková souprava Renko Teleskopická souprava: dvoudílná nebo třídílná výškový rozsah L 0,7 2,65 m pro šoupátka DN 40 DN 300 (lze objednat pro šoupátka až do DN 500) Vhodné doplňky: ovládací klíč fixační podložka poklop obj. č.: 11002R výškový rozsah L použití: pro ruční ovládání armatur různého typu osazených v zemi, vlastnosti: jeden nebo dva teleskopické přechody pro dokonalou ochranu armatury před svislým tlakem, materiál: prodlužovací tyč z oceli tř , jehlancový nástavec a spojka z tvárné litiny (GGG 40), ochranná trubka z PE, ovládání: standardním čtyřhranným šoupátkovým (KLH) ovládacím klíčem, případně pomocí univerzální UNI sady, spojení: spojkou prostřednictvím kolíku k vřeteni šoupátka, bajonetovým zámkem k univerzálnímu plovoucímu poklopu nebo podkladové desce v případě použití klasického poklopu, povrchová úprava: těžká antikorozní ochrana žárovým zinkováním μm dle ČSN EN ISO 1461 nebo nátěrem asfaltovým penetračním lakem A1010. Dostupnost a zákopové hloubky: počet dílů dvoudílná třídílná výškový rozsah soupravy L [m] 0,72-1,10 0,90-1,50 1,10-1,85 0,70-1,80 0,80-2,05 1,00-2,65 zákopová hloubka Rd [m] při DN armatury ,85-1,25 1,05-1,65 1,25-2,00 0,85-1,95 0,95-2,20 1,15-2, ,95-1,35 1,15-1,75 1,35-2,10 0,90-2,00 1,00-2,25 1,20-2, ,00-1,40 1,20-1,80 1,40-2,15 0,95-2,05 1,05-2,30 1,25-2, ,05-1,45 1,25-1,85 1,45-2,15 1,00-2,10 1,10-2,35 1,30-2, ,10-1,50 1,30-1,90 1,50-2,20 1,05-2,15 1,15-2,40 1,35-3, ,15-1,55 1,35-1,95 1,55-2, ,25-1,65 1,45-2,05 1,65-2, ,35-1,75 1,55-2,15 1,75-2, Pozn.: mimo uvedený rozsah lze objednat individuálně. 6.2

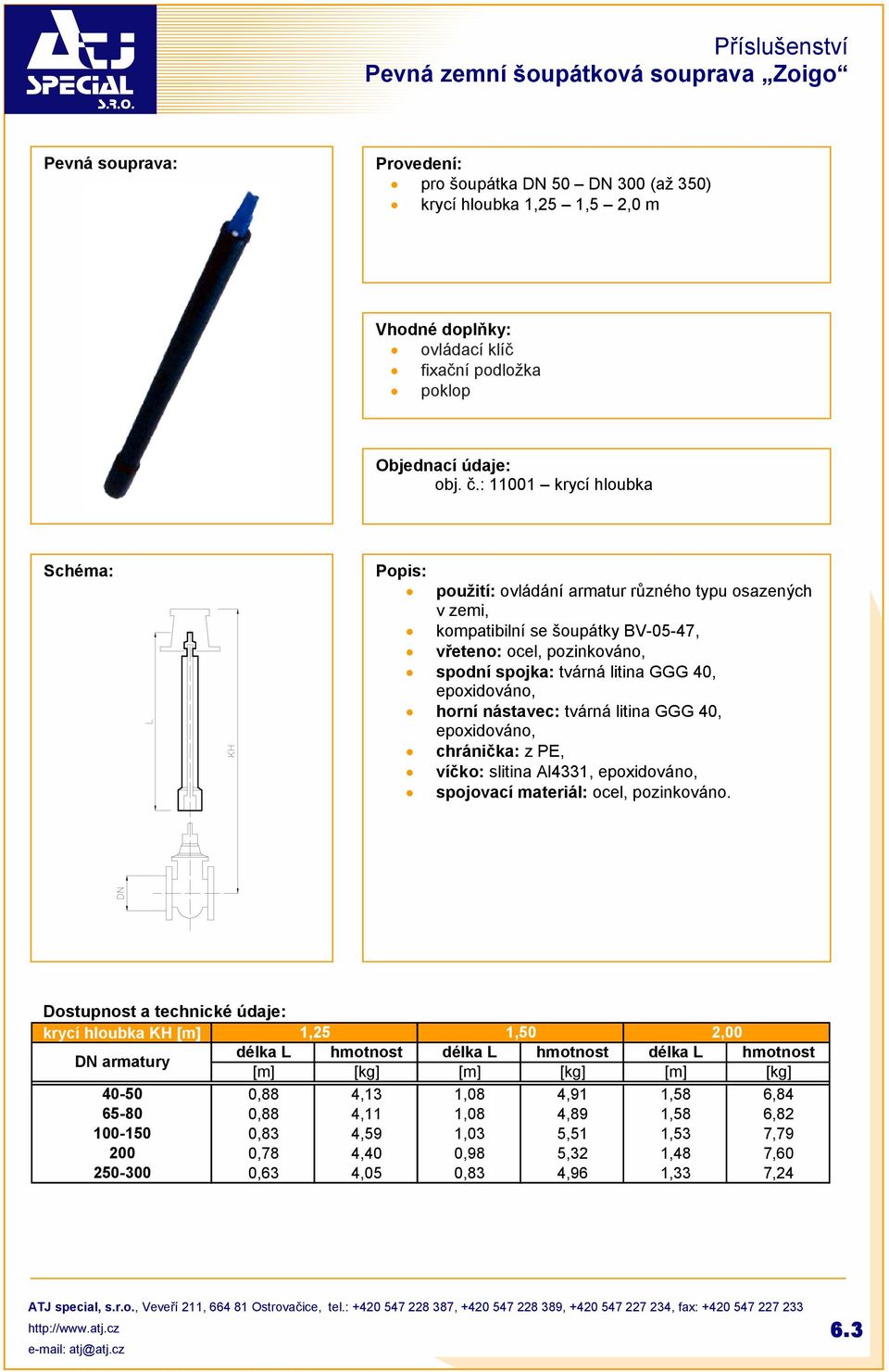

3 Pevná zemní šoupátková souprava Zoigo Pevná souprava: pro šoupátka DN 50 DN 300 (až 350) krycí hloubka 1,25 1,5 2,0 m Vhodné doplňky: ovládací klíč fixační podložka poklop obj. č.: krycí hloubka použití: ovládání armatur různého typu osazených v zemi, kompatibilní se šoupátky BV-05-47, vřeteno: ocel, pozinkováno, spodní spojka: tvárná litina GGG 40, epoxidováno, horní nástavec: tvárná litina GGG 40, epoxidováno, chránička: z PE, víčko: slitina Al4331, epoxidováno, spojovací materiál: ocel, pozinkováno. Dostupnost a technické údaje: krycí hloubka KH [m] 1,25 1,50 2,00 DN armatury délka L hmotnost délka L hmotnost délka L hmotnost [m] [kg] [m] [kg] [m] [kg] ,88 4,13 1,08 4,91 1,58 6, ,88 4,11 1,08 4,89 1,58 6, ,83 4,59 1,03 5,51 1,53 7, ,78 4,40 0,98 5,32 1,48 7, ,63 4,05 0,83 4,96 1,33 7,24 6.3

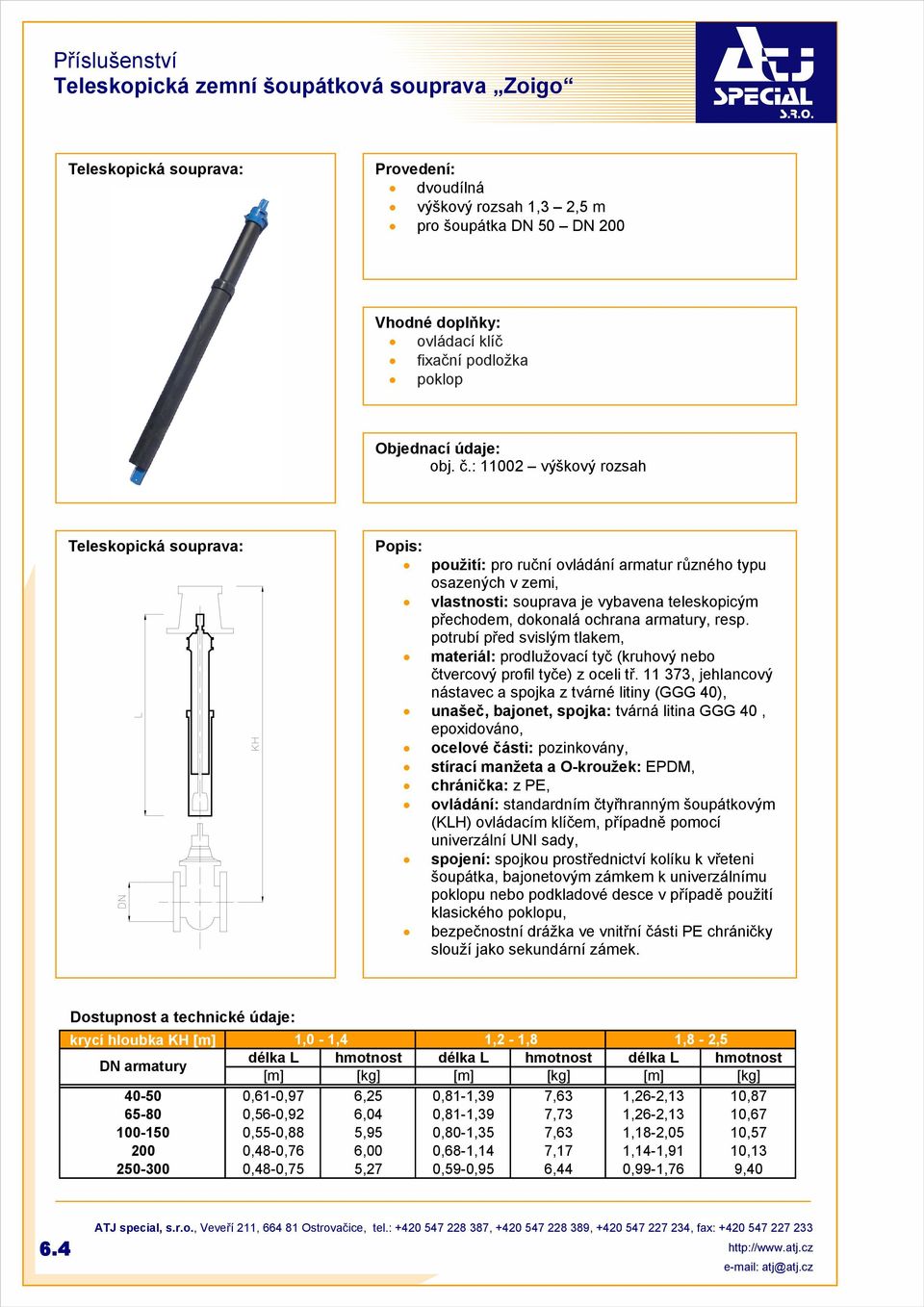

4 Teleskopická zemní šoupátková souprava Zoigo Teleskopická souprava: dvoudílná výškový rozsah 1,3 2,5 m pro šoupátka DN 50 DN 200 Vhodné doplňky: ovládací klíč fixační podložka poklop obj. č.: výškový rozsah Teleskopická souprava: použití: pro ruční ovládání armatur různého typu osazených v zemi, vlastnosti: souprava je vybavena teleskopicým přechodem, dokonalá ochrana armatury, resp. potrubí před svislým tlakem, materiál: prodlužovací tyč (kruhový nebo čtvercový profil tyče) z oceli tř , jehlancový nástavec a spojka z tvárné litiny (GGG 40), unašeč, bajonet, spojka: tvárná litina GGG 40, epoxidováno, ocelové části: pozinkovány, stírací manžeta a O-kroužek: EPDM, chránička: z PE, ovládání: standardním čtyřhranným šoupátkovým (KLH) ovládacím klíčem, případně pomocí univerzální UNI sady, spojení: spojkou prostřednictví kolíku k vřeteni šoupátka, bajonetovým zámkem k univerzálnímu poklopu nebo podkladové desce v případě použití klasického poklopu, bezpečnostní drážka ve vnitřní části PE chráničky slouží jako sekundární zámek. Dostupnost a technické údaje: krycí hloubka KH [m] 1,0-1,4 1,2-1,8 1,8-2,5 DN armatury délka L hmotnost délka L hmotnost délka L hmotnost [m] [kg] [m] [kg] [m] [kg] ,61-0,97 6,25 0,81-1,39 7,63 1,26-2,13 10, ,56-0,92 6,04 0,81-1,39 7,73 1,26-2,13 10, ,55-0,88 5,95 0,80-1,35 7,63 1,18-2,05 10, ,48-0,76 6,00 0,68-1,14 7,17 1,14-1,91 10, ,48-0,75 5,27 0,59-0,95 6,44 0,99-1,76 9,40 6.4

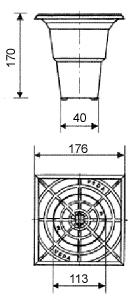

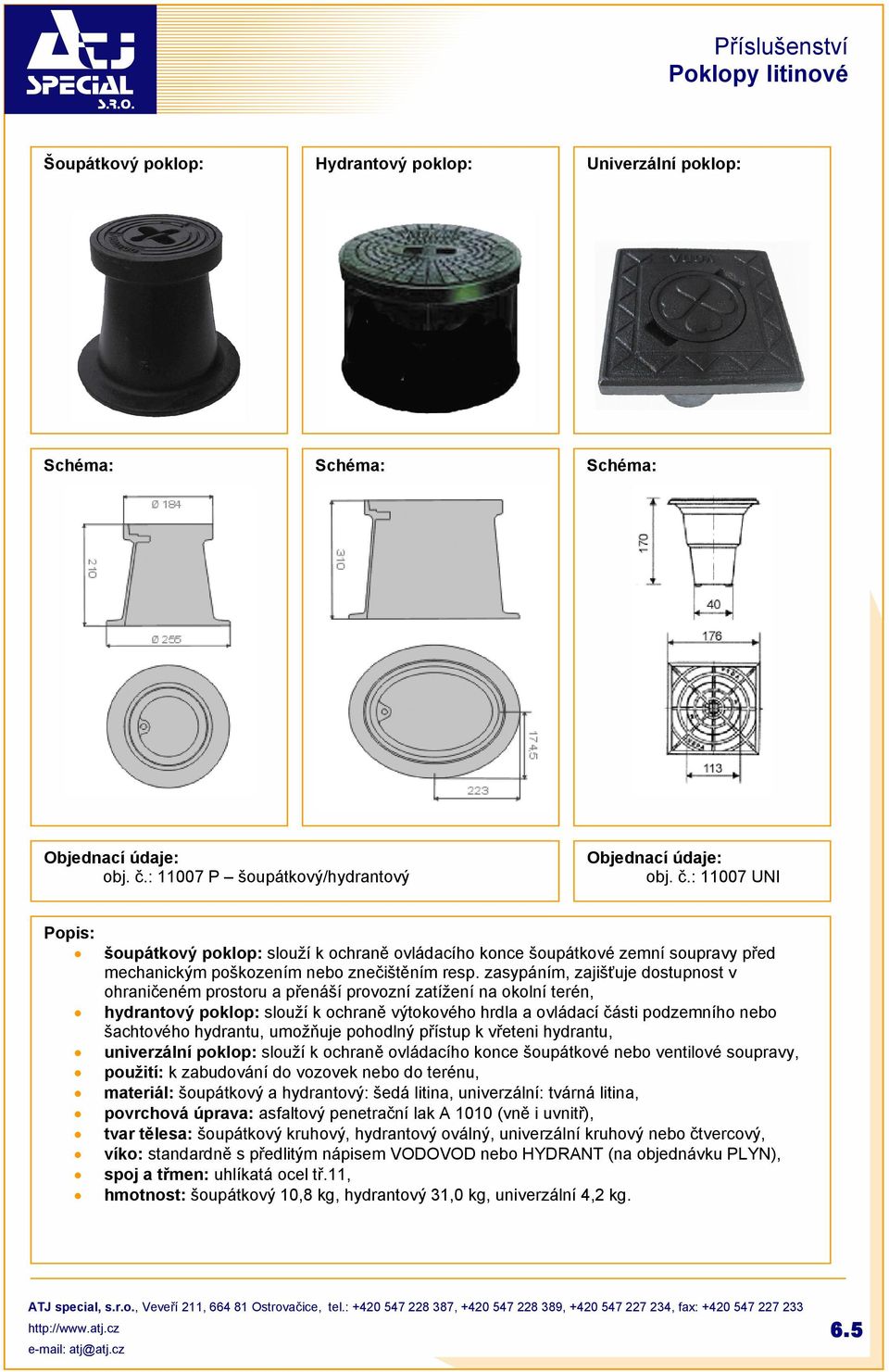

5 Poklopy litinové Šoupátkový poklop: Hydrantový poklop: Univerzální poklop: obj. č.: P šoupátkový/hydrantový obj. č.: UNI šoupátkový poklop: slouží k ochraně ovládacího konce šoupátkové zemní soupravy před mechanickým poškozením nebo znečištěním resp. zasypáním, zajišťuje dostupnost v ohraničeném prostoru a přenáší provozní zatížení na okolní terén, hydrantový poklop: slouží k ochraně výtokového hrdla a ovládací části podzemního nebo šachtového hydrantu, umožňuje pohodlný přístup k vřeteni hydrantu, univerzální poklop: slouží k ochraně ovládacího konce šoupátkové nebo ventilové soupravy, použití: k zabudování do vozovek nebo do terénu, materiál: šoupátkový a hydrantový: šedá litina, univerzální: tvárná litina, povrchová úprava: asfaltový penetrační lak A 1010 (vně i uvnitř), tvar tělesa: šoupátkový kruhový, hydrantový oválný, univerzální kruhový nebo čtvercový, víko: standardně s předlitým nápisem VODOVOD nebo HYDRANT (na objednávku PLYN), spoj a třmen: uhlíkatá ocel tř.11, hmotnost: šoupátkový 10,8 kg, hydrantový 31,0 kg, univerzální 4,2 kg. 6.5

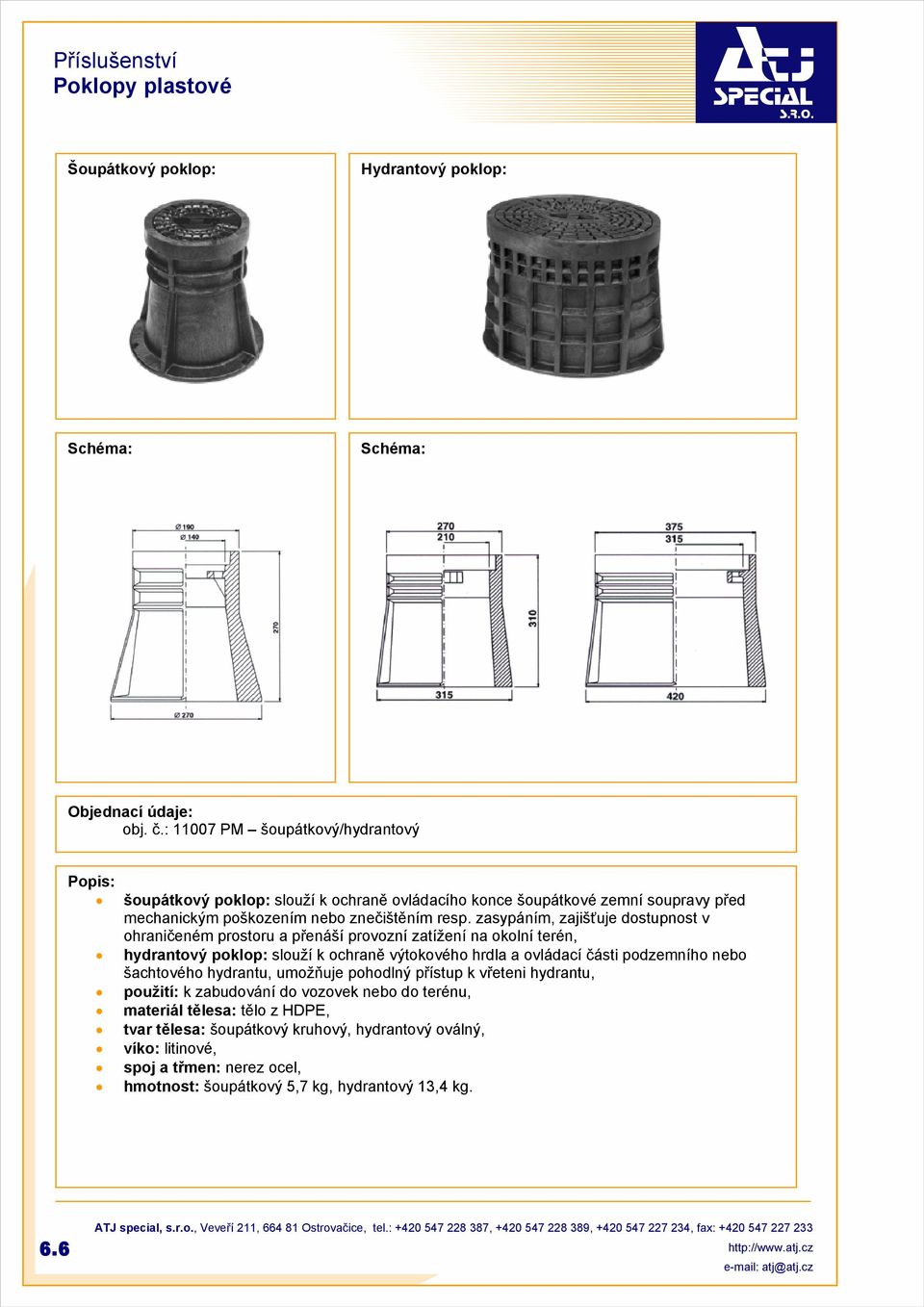

6 Poklopy plastové Šoupátkový poklop: Hydrantový poklop: obj. č.: PM šoupátkový/hydrantový šoupátkový poklop: slouží k ochraně ovládacího konce šoupátkové zemní soupravy před mechanickým poškozením nebo znečištěním resp. zasypáním, zajišťuje dostupnost v ohraničeném prostoru a přenáší provozní zatížení na okolní terén, hydrantový poklop: slouží k ochraně výtokového hrdla a ovládací části podzemního nebo šachtového hydrantu, umožňuje pohodlný přístup k vřeteni hydrantu, použití: k zabudování do vozovek nebo do terénu, materiál tělesa: tělo z HDPE, tvar tělesa: šoupátkový kruhový, hydrantový oválný, víko: litinové, spoj a třmen: nerez ocel, hmotnost: šoupátkový 5,7 kg, hydrantový 13,4 kg. 6.6

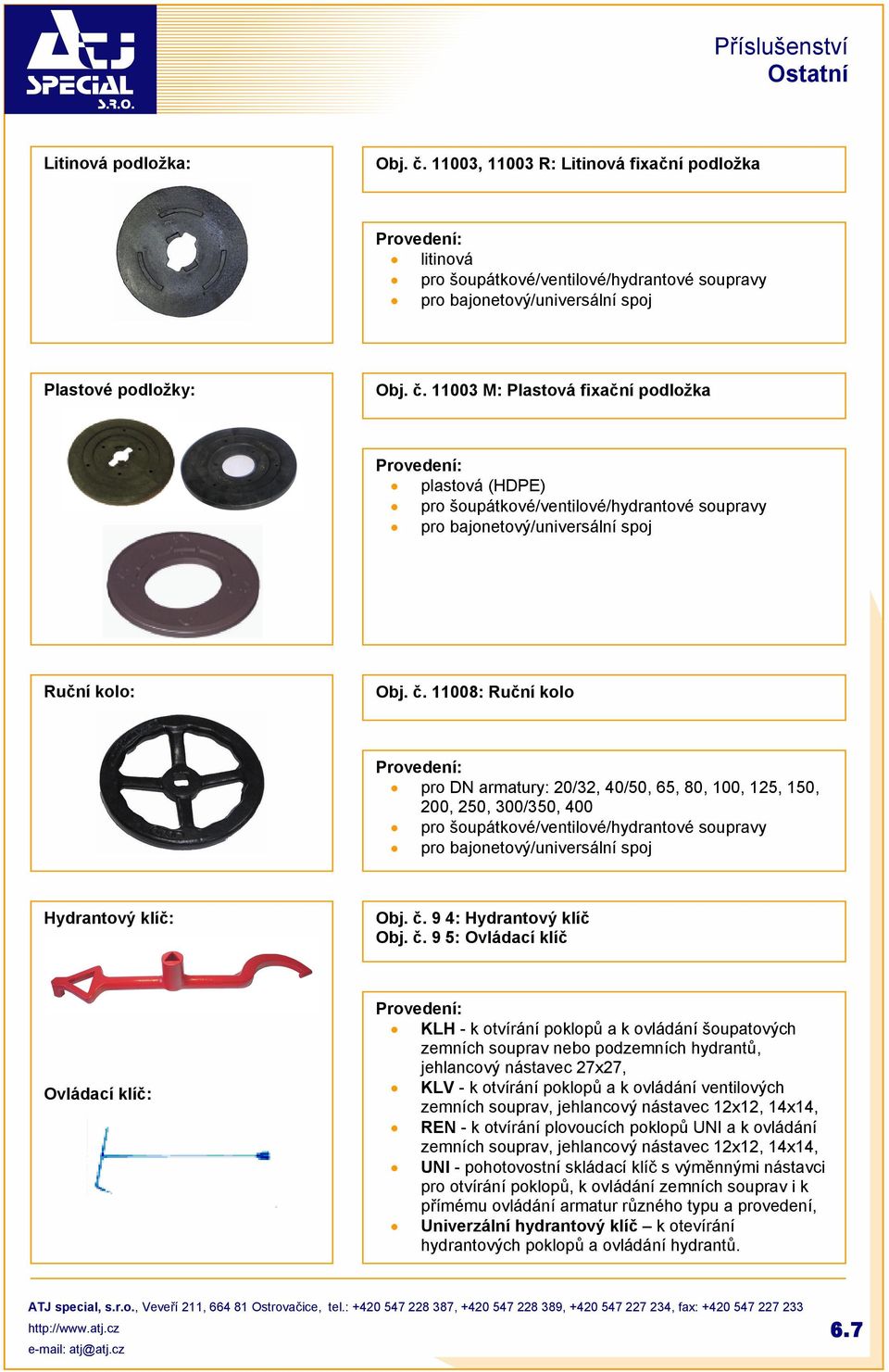

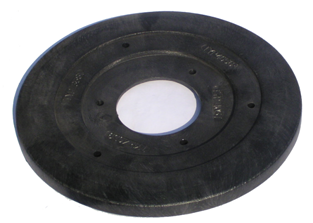

7 Ostatní Litinová podložka: Obj. č , R: Litinová fixační podložka litinová pro šoupátkové/ventilové/hydrantové soupravy pro bajonetový/universální spoj Plastové podložky: Obj. č M: Plastová fixační podložka plastová (HDPE) pro šoupátkové/ventilové/hydrantové soupravy pro bajonetový/universální spoj Ruční kolo: Obj. č : Ruční kolo pro DN armatury: 20/32, 40/50, 65, 80, 100, 125, 150, 200, 250, 300/350, 400 pro šoupátkové/ventilové/hydrantové soupravy pro bajonetový/universální spoj Hydrantový klíč: Obj. č. 9 4: Hydrantový klíč Obj. č. 9 5: Ovládací klíč Ovládací klíč: KLH - k otvírání poklopů a k ovládání šoupatových zemních souprav nebo podzemních hydrantů, jehlancový nástavec 27x27, KLV - k otvírání poklopů a k ovládání ventilových zemních souprav, jehlancový nástavec 12x12, 14x14, REN - k otvírání plovoucích poklopů UNI a k ovládání zemních souprav, jehlancový nástavec 12x12, 14x14, UNI - pohotovostní skládací klíč s výměnnými nástavci pro otvírání poklopů, k ovládání zemních souprav i k přímému ovládání armatur různého typu a provedení, Univerzální hydrantový klíč k otevírání hydrantových poklopů a ovládání hydrantů. 6.7

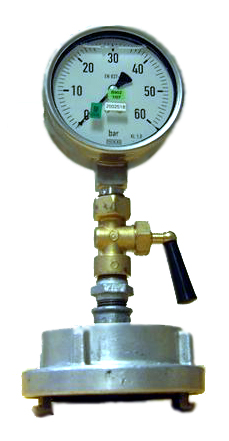

8 Ostatní Těsnění s ocelovou vložkou: Obj. č Těsnění s ocelovou vložkou těsnění díky ocelové vložce drží ideálně tvar i u větších rozměrů, nikdy nemůže dojít k vystřelení či roztržení, životnost 40 let, možnost vícenásobného použití, díky profilu čočky drží těsnění stálé přepětí na šroubech, čímž je zaručena stálá těsnot i při stárnutí šroubů a jejich prodlužování, dostupnost: DN pro PN 10-40, DN pro PN Stlačovadlo: Obj. č : Stlačovadlo účel: pro odstavení přívodu vody při poruchách uzavíracích armatur na vodovodním potrubí nebo při výměně vadných armatur a vodoměrů. Nedoporučuje se pro plynová potrubí (není vybaveno distančními destičkami), použití: na PE trouby DN 25 63, materiál: konstrukční ocel , povrchová úprava: komaxit, galvanicky pozinkovaný šroub, mosazná závitová vložka. Rovnač: Obj. č : Rovnač účel: pro přerovnání potrubí před vložením do fixačního zařízení při navařování elektrotvarovek nebo při použití mechanických spojů, použití: pro PE potrubí DN 25, 32 a 40 Hydrantový nástavec s manometrem: Obj. č. 9 9: Hydrantový nástavec s manometrem účel: měření tlaku na hydrantu, použití: na hydrantový vývod B včetně třícestného ventilu k uzamykání a odvzdušňování, provedení: tělo manometru z ušlechtilé mosazi, vnitřní díly z mosazi bez glycerínové výplně (na objednávku vnitřní díly z ušlechtilé oceli a manometr s glycerínovou výplní), rozsah měření: 0-25 barů, doplňky: pro měření tlaku na podzemních hydrantech je potřebný nástavec, který lze přiobjednat. 6.7
