1 ENERGETIKA SERVIS s.r.o. Křižíkova České Budějovice OBJÍMKY, TŘMEN, KONZOLY, SVORNÍKY A DRŽÁKY PRO MONTÁŽ ZÁVĚSNÝCH IZOLOVANÝCH VODIČŮ DO 35 kv NA TRUBKY STŘEŠNÍKOVÉ, SLOUPY BETONOVÉ A DŘEVĚNÉ A NA STOŽÁRY PŘÍHRADOVÉ. Typový podklad č. 11/2008 Zpracoval: Energetika servis s.r.o Listopad 2008

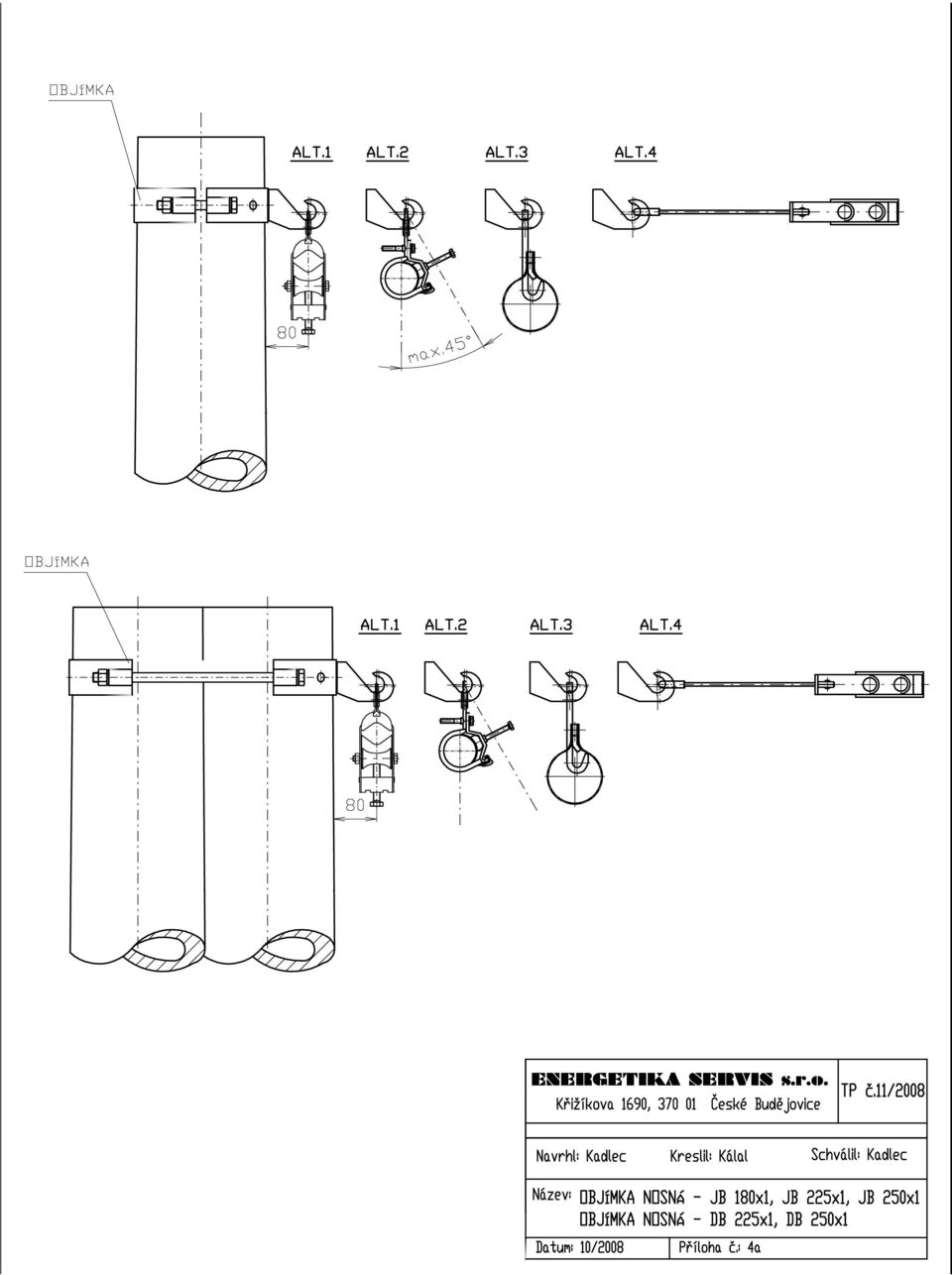

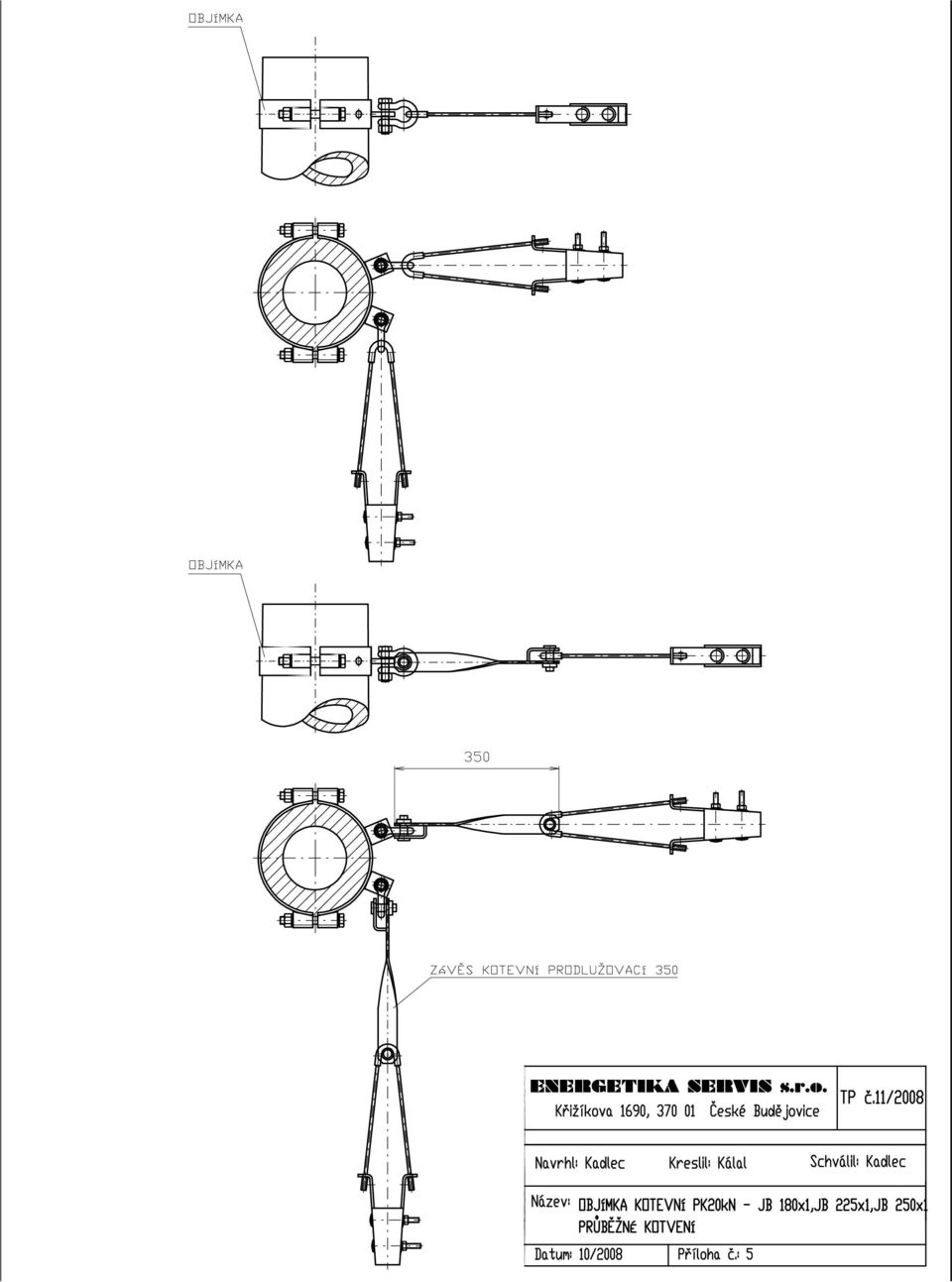

2 OBSAH: I. Úvodní část 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Nahrazuje TP 1.4 Předmět typového podkladu 1.5 Životní prostředí II. Technologická část. III. Technické požadavky na výrobky. IV. Kvalita zboží a technická dokumentace. V. Balení. VI. Doprava. VII. Montáž. VIII. Údaje pro objednávku. IX. Údaje o dodavateli. Příloha č. 1. Přehled objímek a schéma technologické použití 2. Objímka nosná 60-76x1 3. Třmen svislý nosný U80x1 4a. Objímka nosná JB,DB 4b. Háka nosný prodlužovací 100 4c. Závěs prodlužovací kotevní Objímka kotevní PK 20 kn JB 6. Objímka kotevní KK 20 kn JB 7. Objímka kotevní KK 30 kn JB 8. Objímka nosná DB/VS 9. Objímka kotevní PK 20 kn DB 10. Objímka kotevní KK 20 kb DB 11. Objímka kotevní KK 30 kb DB 12. Objímka nosná JB, DB dvojitá vedení 13. Objímka kotevní PK 20 kn JB,DB dvojitá vedení 14. Objímka kotevní KK 20 kn JB,DB dvojitá vedení 15. Objímka polokotevní JB,DB dvojitá vedení 16. Objímka nosná DB/VS dvojitá vedení 17. Svorník nosný DS-Ix1, DS-Ix1 18. Svorník kotevní PK 20 kn DS-Dx1, KK 20 kn DS-Dx1 19. Konzola pro závěsné kabely DS U,Š,A - jednoduché vedení 20. Konzola pro závěsné kabely DS U,Š,A - dvojitá vedení 21. Konzola polokotevní DS Ux2, Šx2, Ax2 22. Držák kabelu nosný PS x1, PS x1 23. Držák kabelu kotevní PS x1, PS x1 2

3 I. ÚVODNÍ ČÁST. 1.1 Název typového podkladu Objímky, třmen, konzoly, svorníky a držáky pro montáž závěsných izolovaných vodičů do 35kV na trubky střešníkové, sloupy betonové a dřevěné a na stožáry příhradové. 1.2 Obchodní jméno a adresa zpracovatele a výrobce. ENERGETIKA SERVIS s.r.o., Křižíkova 1690, České Budějovice 1.3 Nahrazuje TP Tento TP nahrazuje v plném rozsahu TPč.5/ Předmět typového podkladu. Předmětem typového podkladu jsou objímky, třmen, konzoly, svorníky a držáky pro výstavbu izolovaných venkovních vedení závěsnými kabely od 1kV do 35kV na střešníkových trubkách, sloupech betonových a dřevěných a na stožárech příhradových. Použitím jednotlivých typů objímek, třmenu, svorníků, konzol a držáků lze vyprojektovat venkovní vedení izolovanými závěsnými kabely na uvedených podpěrných bodech v provedení nosném, rohovém a kotevním. Schematické provedení na podpěrných bodech viz příloha č Životní prostředí. II. Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. Třída odpadu - O Kód druhu odpadu železo TECHNOLOGICKÁ ČÁST. 2.1 Rozdělení podle podpěrných bodů: a) Objímka nosná pro střešníkové trubky Ø b) Objímky nosné a kotevní na sloupy betonové JB a DB. c) Svislý třmen nosné svorky na konzoly venkovního vedení do 1kV. d) Konzoly nosné, kotevní a svorníkové háky na sloupy dřevěné I, D, U, Š, A. e) Třmeny nosné a kotevní na příhradové stožáry. Rozdělení podle počtu venkovních vedení: a) Jednoduché (x 1). b) Dvojité (x 2). Rozdělení podle svorek kabelů: a) Objímky, svorníky, konzoly, třmen a držáky nosné. Na uvedené prvky nosné lze montovat svorky nosné o minimálním průměru závěsného oka 22mm a v omezené míře i kotevní svorky v závislosti na maximálním zatížení od vodiče složkou F 1 (viz bod 2.2) a pouze v přímém směru. 3

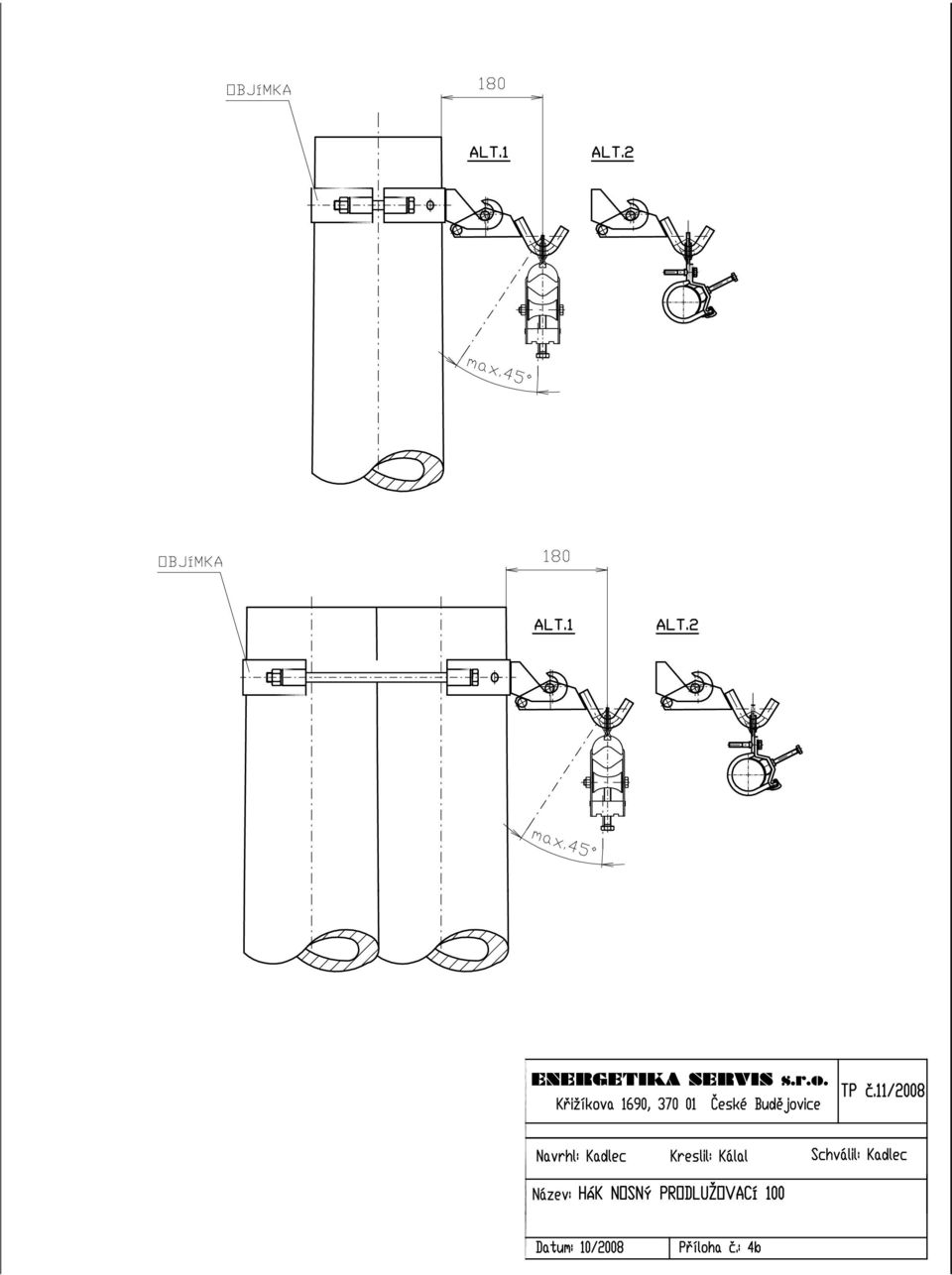

4 b) Objímky, svorníky, konzoly a držáky kotevní. Na uvedené prvky kotevní lze montovat svorky kotevní bez rozměrového omezení. Uvedené prvky kotevní jsou rozděleny podle typu kotvení: a) průběžné kotvení (PK) b) koncové kotvení (KK) c) Příslušenství k objímkám nosným a kotevním: a) Hák nosný prodlužovací 100 je určen pro montáž svorek nosných ve větší vzdálenosti od podpěrného bodu. Je možné provést i vnitřní rohový úhel závěsného kabelu (viz schéma a přílohy). b) Závěs kotevní prodlužovací 350 je určen pro prodloužení vzdálenosti kotevní svorky od podpěrného bodu z důvodu dodržení poloměru ohybu závěsného kabelu ( viz schéma a přílohy). c) Hák nosný DB/VS je určen pro montáž svorek nosných na betonové sloupy vedle sebe (viz schéma a přílohy). 4

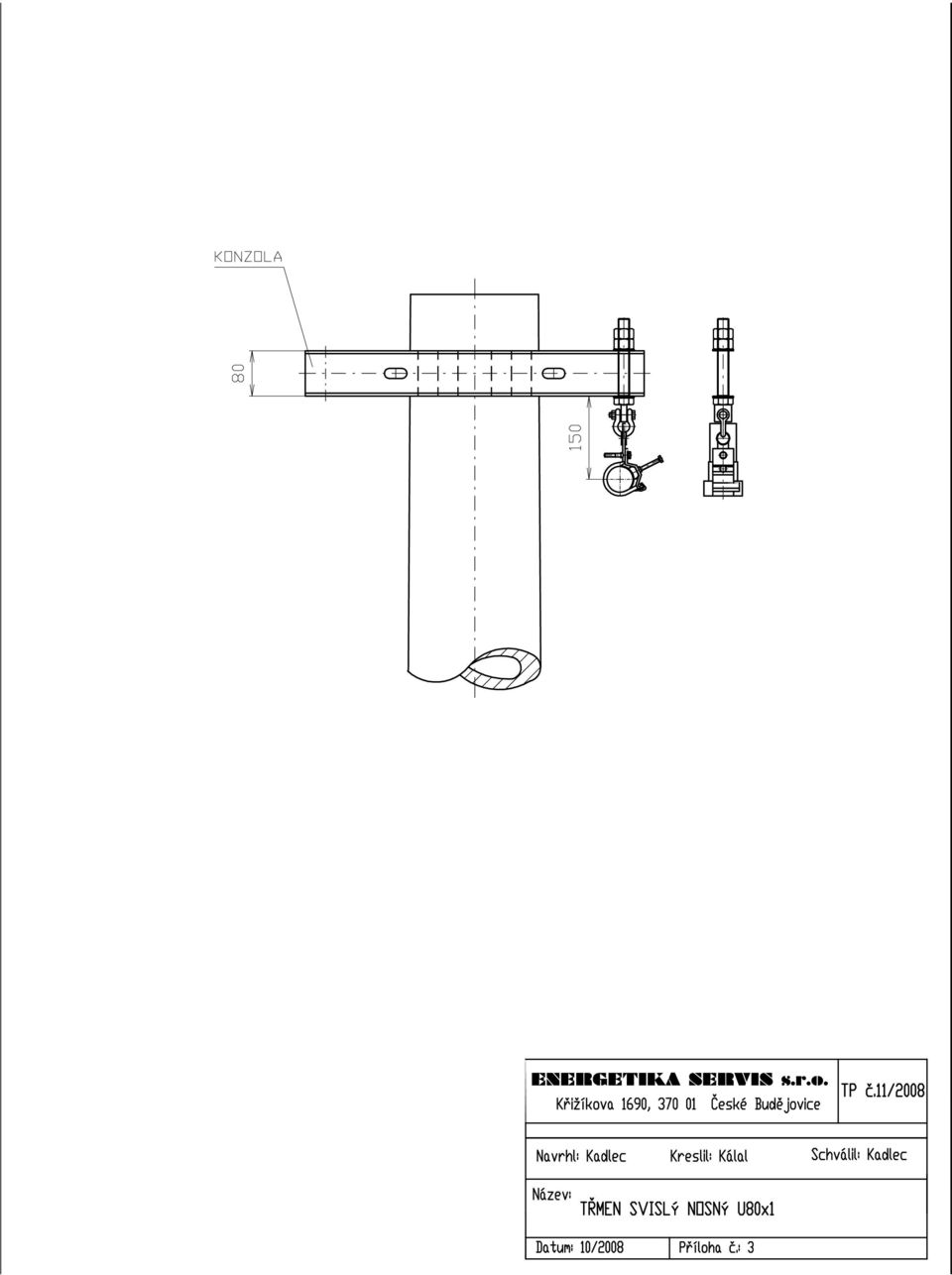

5 2.2 Maximální zatížení (kn) jednotlivých typů objímek, svorníkových háků, třmenů držáků a konzol. Vysvětlivky: F 1 - vodorovně ve směru kabelu F 2 - svisle F 3 - svislé od osy v úhlu ± 45 0 F 4 - jednostranné zatížení průběžné kotevní objímky při napínání kabelu Objímka nosná. Prodlužovací hák F 1-10 kn F 1-0 kn F 2-10 kn F 2-10 kn F 3-10 kn F 3-10 kn Svislý třmen nosný. Objímka kotevní 20 kn. Objímka kotevní 30 kn. F 1-7,5 kn F 1-20 kn F 1-30 kn F 2-7,5 kn F 2-15 kn F 2-20 kn F 3-7,5 kn F 3-20 kn F 3-30 kn F 4-15 kn Typy podpěrných bodů. a) trubky střešníkové ø mm b) sloupy betonové všech délek a vrcholového tahu (JB180, JB225, DB 2x225, ) c) sloupy dřevěné J, D, U, Š, A průměr hlavy sloupu mm d) stožáry příhradové s rohovým L profilem mm bez omezení výšky a vrcholového tahu Vysvětlivky: JB,DB, DB/VS - Betonový sloup DS - dřevěný sloup PS - Příhradový stožár 2.3 Technický popis. Svislý třmen nosný 80x1 se skládá ze šroubu s kotevním třmenem HC2 (nosnost 750 kg - koeficient bezpečnosti 5). Je určen pro montáž pod stávající konzoly nosné venkovních vedení do 1kV tvaru U80 mm s průměrem otvoru 22 mm (viz schéma a přílohy). Objímky nosné se skládají z objímek příslušného průměru podle trubky střešníkové a sloupu betonového, závěsného, plochého háku (parametry viz zpráva o provedené zkoušce) a spojovacího materiálu. Jednotlivé sestavy jsou tvořeny podle schématu technologického použití objímky (viz schéma a přílohy). Objímky kotevní se skládají z objímek příslušného průměru podle sloupu betonového, kotevního úchytu a kotevního třmenu HC2 (nosnost 2000 a 3000kg - koeficient bezpečnosti 5). Další součástí je spojovací materiál. Jednotlivé sestavy jsou tvořeny podle schématu technologického použití objímky (viz schéma a přílohy). Svorník nosný se skládá ze svorníku s navařeným nosným hákem a spojovacím materiálem. Je určen pro montáž na sloupy dřevěné s vyvrtaným otvorem Ø 18 mm (viz schéma a přílohy). 5

6 III. IV. Svorník kotevní se skládá ze svorníku s navařeným kotevním úchytem ve kterém je pevnostní třmen pro montáž kotevní svorky. Další součástí je spojovací materiál. Je určen pro montáž na sloupy dřevěné s vyvrtaným otvorem Ø 18 mm (viz schéma a přílohy). Konzola nosná se skládá ze základního středového nosného ramene na kterém jsou navařeny a přišroubovány kotevní desky pro montáž na sloupy dřevěné typu U,Š,A. Součástí každého typu konzoly je i středová rozpěra. Na středové nosné rameno se montuje objímka s nosným hákem. Průměr vrtaného otvoru pro upínací svorníky je 18 mm (viz schéma a přílohy). Konzola kotevní se skládá ze základního středového nosného ramene na kterém jsou navařeny a přišroubovány kotevní desky pro montáž na sloupy dřevěné typu U,Š,A. Součástí každého typu konzoly je i středová rozpěra. Na středové nosné rameno se montuje objímka s kotevním úchytem s třmenem. Průměr vrtaného otvoru pro upínací svorníky je 18 mm (viz schéma a přílohy). Držák kabelu nosný se skládá ze dvou rohových příložek, kterými je držák upevněn na rohový profil příhradového stožáru. Na vnější rohové příložce jsou navařeny dvě kotevní desky s otvory kam se montuje pouzdro s nosným hákem (viz schéma a přílohy). Držák kabelu nosný se skládá ze dvou rohových příložek, kterými je držák upevněn na rohový profil příhradového stožáru. Na vnější rohové příložce jsou navařeny dvě kotevní desky s otvory kam se montuje pouzdro s kotevním úchytem a třmenem (viz schéma a přílohy). Hák nosný prodlužovací 100 je určen k prodloužení svislé osy od základní osy nosného háku o 100mm. Tento hák nosný prodlužovací umožňuje vytvořit pomocí nosné svorky rohové i vnitřní roh (viz schéma a přílohy). Závěs kotevní prodlužovací 350 je určen k prodloužení kotevní svorky od nosného bodu o 350 mm. Závěs prodlužovací kotevní se použije z důvodu dodržení poloměru ohybu závěsného kabelu (viz schéma a přílohy). Hák nosný DB/VS je určen k montáži svorek nosných na betonové sloupy DB podélně (VS). Technické požadavky na výrobu. Sváření konstrukce podle čl. 73 ČSN Svařování je prováděno metodou 135-Obloukové svařování tavicí se elektrodou v aktivním plynu: MAG svařování (podle ČSN EN ISO 4063). Svařování konstrukcí nebo dílců výrobní skupiny B (podle ČSN ) provádějí svářeči s osvědčením o zkoušce ČSN a také s osvědčením o zkoušce ČSN EN Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461 s vrstvou 80µm. Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, ČSN EN ISO 3613 s vrstvou 12µm. Značení výrobků podle ČSN Na konzole je vyznačen typ výrobku a katalogové číslo. Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. 6

7 Technické parametry odpovídají ČSN Rozměrové odchylky odpovídají ČSN ISO V. Balení. Objímky jsou dodávány volně ložené. VI. Doprava. Výrobky lze dopravovat běžnými dopravními prostředky s nosností odpovídající přepravované hmotnosti. VII. Montáž. Způsob montáže objímek je patrný z přílohových sestav. VIII. Údaje pro objednávku. IX. Příklad: Název sestavy Katalogové číslo Počet kusů Objímka nosná 22 JB 180x Údaje o dodavateli. Veškeré konstrukce uvedené v tomto typovém podkladu dodává: ENERGETIKA SERVIS s.r.o. Křižíkova České Budějovice Tel Fax

8 Příloha č.1 Přehled objímek a schéma technologického použití. Vysvětlivky: PK průběžné kotvení KK koncové kotvení DB sloupy za sebou ve směru vedení DB/VS - sloupy vedle sebe ve směru vedení Typ objímky Střešníkové trubky a konzoly do 1 kv Katalogové číslo Třmen svislý nosný U 80x Objímka nosná 60-76x Betonový sloup JB - jednoduché vedení Objímka nosná 22 JB 180x Objímka nosná 22 JB 225x Objímka nosná 22 JB 250x Objímka kotevní PK 20 kn JB 180x Objímka kotevní PK 20 kn JB 225x Objímka kotevní PK 20 kn JB 250x Objímka kotevní KK 20 kn JB 180x Objímka kotevní KK 20 kn JB 225x Objímka kotevní KK 20 kn JB 250x Objímka kotevní KK 30 kn JB 225x Objímka kotevní KK 30 kn JB 250x Betonový sloup DB - jednoduché vedení Objímka nosná 22 DB 225x Objímka nosná 22 DB 250x Objímka nosná 22 DB/VS 225x Objímka nosná 22 DB/VS 250x Objímka kotevní PK 20 kn DB 225x Objímka kotevní PK 20 kn DB 250x Objímka kotevní PK 20 kn DB/VS 225x Objímka kotevní PK 20 kn DB/VS 250x Objímka kotevní KK 20 kn DB 225x Objímka kotevní KK 20 kn DB 250x

9 Typ objímky Katalogové číslo Objímka kotevní KK 30 kn DB 225x Objímka kotevní KK 30 kn DB 250x Betonový sloup JB - dvojité vedení Objímka nosná 22 JB 180x Objímka nosná 22 JB 225x Objímka nosná 22 JB 250x Objímka polokotevní JB 225x Objímka polokotevní JB 250x Objímka kotevní PK 20 kn JB 225x Objímka kotevní PK 20 kn JB 250x Objímka kotevní PK 20 kn JB 225x Objímka kotevní PK 20 kn JB 250x Betonový sloup DB - dvojité vedení Objímka nosná 22 DB 225x Objímka nosná 22 DB 250x Objímka nosná 22 DB/VS 225x Objímka nosná 22 DB/VS 250x Objímka polokotevní DB 225x Objímka polokotevní DB 250x Objímka polokotevní DB/VS 225x Objímka polokotevní DB/VS 250x Objímka kotevní PK 20 kn DB 225x Objímka kotevní PK 20 kn DB 250x Objímka kotevní KK 20 kn DB/VS 225x Objímka kotevní KK 20 kn DB/VS 250x Objímka kotevní PK 20 kn DB 225x Objímka kotevní PK 20 kn DB 250x

10 Typ objímky Katalogové číslo Dřevěné sloupy I,D,U,Š,A - jednoduché vedení Svorník nosný I-DSx Svorník nosný D-DSx Svorník kotevní PK 20 kn D-DSx Svorník kotevní KK 20 kn D-DSx Konzola nosná U-DSx Konzola nosná Š-DSx Konzola nosná A-DSx Konzola kotevní PK 20 kn U-DSx Konzola kotevní PK 20 kn Š-DSx Konzola kotevní PK 20 kn A-DSx Konzola kotevní KK 20 kn U-DSx Konzola kotevní KK 20 kn Š-DSx Konzola kotevní KK 20 kn A-DSx Dřevěné sloupy U,Š,A - dvojité vedení Konzola nosná U-DSx Konzola nosná Š-DSx Konzola nosná A-DSx Konzola polokotevní U-DSx Konzola polokotevní Š-DSx Konzola polokotevní A-DSx Konzola kotevní PK 20 kn U-DSx Konzola kotevní PK 20 kn Š-DSx Konzola kotevní PK 20 kn A-DSx Konzola kotevní KK 20 kn U-DSx Konzola kotevní KK 20 kn Š-DSx Konzola kotevní KK 20 kn A-DSx

11 Typ objímky Katalogové číslo Příhradový stožár Držák kabelu nosný PS x Držák kabelu nosný PS x Držák kabelu kotevní PK PS x Držák kabelu kotevní PK PS x Držák kabelu kotevní KK PS x Držák kabelu kotevní KK PS x Příslušenství Katalogové číslo Hák nosný prodlužovací Závěs kotevní prodlužovací
