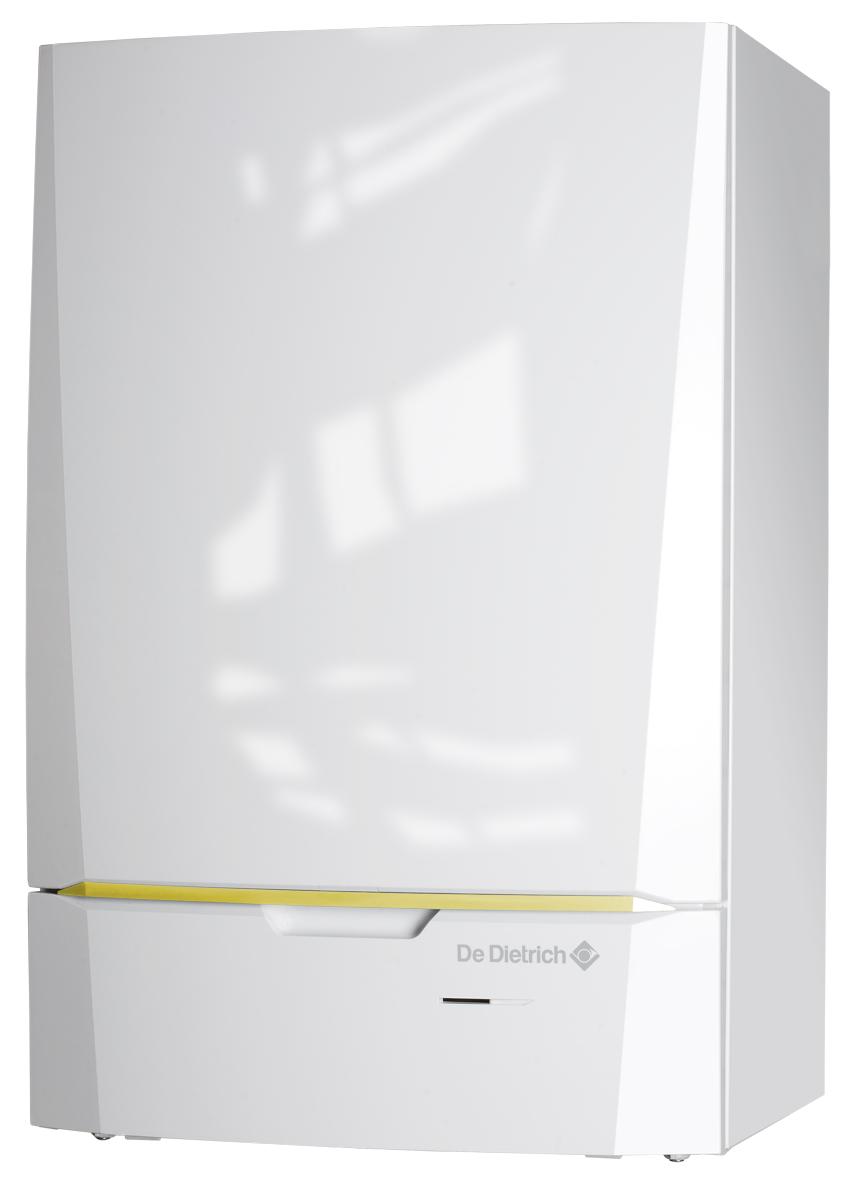

1 Innovens Česká republika CS Kondenzační závěsný kotel MCA 5 - MCA 5 MCA 5/8 MI Návod k montáži a údržbě B

2 MCA 5 - MCA 5 MCA 5/8 MI Prohlášení o shodě Zařízení odpovídá modelům uvedeným v prohlášení o shodě [ a je vyrobeno a provozováno v souladu s předpisy následujících evropských směrnic a norem. Originál prohlášení o shodě je k dispozici u výrobce. EG - VERKLARING VAN OVEREENSTEMMING EC - DECLARATION OF CONFORMITY EG - KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ CE Fabrikant/Manufacturer/Hersteller/Fabricant : Remeha B.V. Adres/Address /Adresse : Kanaal Zuid 0 Stad,Land/City,Country/Land,Ort/Ville, pays : Postbus 3, NL-7300 AA Apeldoorn verklaart hiermede dat de toestel(len) : MCA../.. (MI) (BIC) this is to declare that the following product(s) : erklärt hiermit das die Produk(te) : déclare ici que les produit(s) suivant(s) : op de markt gebracht door : De Dietrich Thermique distributor : 57, rue de la Gare, F Vertreiber : Commercialisé (s) par : voldoet/voldoen aan de bepalingen van de onderstaande EEG-richtlijnen: is/are in conformity with the following EEC-directives: den Bestimmungen der nachfolgenden EG-Richtlinien entspricht/entsprechen: répond/répondent aux directives CEE suivantes: EEG-Richtlijn: 90/396/EEG toegepaste normen: EEC-Directive: 90/396/EEC tested and examined to the following norms: EG-Richtlinie: 90/396/EWG verwendete Normen, normes appliquées: CEE-Directive: 90/396/CEE EN 97(994*), 483(999*), 677(998*) 9/4/EEG 9/4/EEC 9/4/EWG 9/4/CEE 006/95/EEG EN 5065(997*), EN (994*) 006/95/EEC EN (004*) /95/EWG 006/95/CEE 004/08/EEG EN 5065(997*) 004/08/EEC EN 5504-(997*), EN 5504-(000*), 004/08/EWG EN (000*), (995*) 004/08/CEE 97/3/EEG (art. 3, lid 3) 97/3/EEC (article 3, sub 3) 97/3/EWG (Art. 3, Abzats 3) 97/3/CEE (art.3 section 3) *) inclusief (eventuele) aanvulling, including (if any) competion einschließlich (falls vorhanden) Vervollständigung, y compris (le cas échéant) complément Apeldoorn, decembre 009 W.F. Tijhuis Approval manager 703/009//8 C00860-A

3 Obsah Úvod...6. Použité symboly...6. Zkratky Všeobecně Povinnosti výrobce Povinnosti servisního technika Schválení Certifikace Kategorie plynu Doplňující směrnice Zkoušky před expedicí...8 Bezpečnostní předpisy a doporučení...9. Požadavky na bezpečnost...9. Doporučení Technický popis Všeobecný popis Nejdůležitější části Princip funkce Schéma elektrického zapojení Oběhové čerpadlo Průtok vody Technické údaje Charakteristika čidel Instalace Předpisy pro instalaci Obalové jednotky Standardní dodávka Příslušenství Volba místa pro instalaci Výrobní štítek Umístění zařízení Větrání Hlavní rozměry...9 9/04/ B

4 MCA 5 - MCA 5 MCA 5/8 MI Obsah 4.4 Upevnění montážního rámu Montáž kotle Hydraulické připojení Proplachování zařízení Připojení topné okruhu Připojení na straně teplé vody Připojení tlakové expanzní nádoby Připojení potrubí pro odvod kondenzátu Plnění sifonu vodou Přípojka plynu Připojení odvodu spalin Pokyny pro projektování Délky přímých částí odkouření Montáž čidla venkovní teploty Volba místa pro instalaci Montáž čidla venkovní teploty Elektrické zapojení Automatika hořáku Doporučení Umístění elektronických desek Přístup k připojovacím svorkovnicím Zapojení jednoho přímého topného okruhu Zapojení jednoho přímého topného okruhu a okruhu TUV Připojení obou topných okruhů a zásobníku teplé vody před hydraulickou spojkou Připojení obou topných okruhů a zásobníku teplé vody za hydraulickou spojkou Zapojení vyrovnávacího zásobníku Zapojení bazénového okruhu Připojení kombinovaného zásobníku Zapojení příslušenství Kaskádové zapojení Elektrické schéma zapojení Napuštění topného systému Úprava vody Napuštění topného systému Uvedení do provozu Ovládací panel Popis tlačítek Popis displeje Přístup k různým úrovním navigace Navigace v menu Kontrola před uvedením do provozu Příprava kotle k jeho uvedení do provozu Plynová řada /04/ B

5 5..3 Hydraulický okruh Elektrické zapojení Uvedeni kotle do provozu Nastavení plynu Přestavení na jiný druh plynu Spřažená regulace vzduch/plyn (plný výkon) Spřažená regulace vzduch/plyn (min. výkon) Základní regulace poměru plyn/vzduch Kontrola a nastavení po uvedení do provozu Zobrazení parametrů v dalších úrovních Nastavení specifických parametrů instalace Označení okruhů a kotle Nastavení topné křivky Dokončení prací Zobrazení naměřených hodnot Změna nastavení Volba jazyka Kalibrace čidel Nastavení "Servis" Konfigurace topného systému Návrat k výchozímu nastavení od výrobce Vypnutí kotle Vypnutí zařízení Funkce protimrazové ochrany Kontrola a údržba Všeobecné pokyny Pokyny pro servisního technika Údržba přizpůsobená specifikám instalace Servisní hlášení Adresa a telefonní číslo servisního technika Standardní kontrola a údržba Kontrola tlaku vody Kontrola expanzní nádoby Kontrola ionizačního proudu Kontrola kapacity výroby TUV Kontrola těsnosti odvodu spalin a přívodu vzduchu Kontrola spalování Kontrola automatického odvzdušňovače Kontrola pojistného ventilu Kontrola sifonu /04/ B 3

6 MCA 5 - MCA 5 MCA 5/8 MI Obsah Kontrola hořáku a čištění tepelného výměníku Zvláštní kroky údržby Výměna ionizační/zapalovací elektrody Čištění deskového výměníku (na straně teplé užitkové vody) a vložky vodního filtru Výměna trojcestného ventilu Výměna zpětné klapky Montáž kotle... 8 Postup při hlášení poruchy na displeji Hlášení (Kód typu Bxx nebo Mxx) Protokol hlášení Poruchy (Kód typu Lxx nebo Dxx) Vymazání čidla z paměti elektronické desky Vymazání směšovacího modulu IOBL z paměti elektronické desky Historie poruch Kontrola parametrů, vstupů a výstupů (testovací režim) Náhradní díly Všeobecně Náhradní díly Opláštění Tepelný výměník a hořák Ventilátor Ovládací panel připojovací potrubí (MCA 5 - MCA 5) připojovací potrubí (MCA 5/8 MI) Seznam náhradních dílů /04/ B 4

7 9/04/ B 5

8 . Úvod MCA 5 - MCA 5 MCA 5/8 MI Úvod. Použité symboly V tomto návodu jsou použity různé úrovně nebezpečí, aby upozornily na zvláštní pokyny. Chceme tak zajistit bezpečnost uživatelů, vyhnout se veškerým problémům a zaručit dobré fungování zařízení. NEBEZPEČÍ Pokynu při nebezpečí, které může vést k vážným poraněním. UPOZORNĚNÍ Pokyny při nebezpečí, které může vést k lehkým poraněním. POZOR Nebezpečí věcných škod. Pokyny k důležitým informacím.. Zkratky ¼ Odkaz na jiný návod nebo stránku v návodu. 4 3CE (LAS) : Odvod spalin pro utěsněné kotle 4 TUV : Teplá voda 4 Přepínač Interscenario : Přepínač pro inteligentní řízení budovy, kterým může být řízeno více úloh 4 Hi: Výhřevnost 4 Hs: Spalné teplo 4 IOBL : Datový přenos po sběrnici pro automatizaci budov 4 PPS : Nehořlavý polypropylén 4 PCU : Primary Control Unit - Řídicí deska funkce hořáku 4 PSU : Parameter Storage Unit - Ukládání parametrů elektronických karet PCU a SU 4 SCU : Secondary Control Unit - Elektronická karta k ovládacímu panelu Diematic isystem 4 SU : Safety Unit - Deska pro zabezbezpečovací jednotku 4 MIX : 3-cestný ventil 6 9/04/ B

9 MCA 5 - MCA 5 MCA 5/8 MI. Úvod.3 Všeobecně.3.. Povinnosti výrobce Naše výrobky splňují požadavky platných směrnic. Výrobky jsou označeny značkou [ a jsou dodávány s kompletní průvodní dokumentací. Technické změny vyhrazeny. V následujících případech není možné výrobcem ani dodavatelem uznat záruku : 4 Nedodržení návodu k obsluze zažízení. 4 Žádná nebo nedostatečná údržba zařízení. 4 Nedodržení návodu k instalaci zažízení..3.. Povinnosti servisního technika Servisní technik musí prohlédnout topný systém a provede první uvedení do provozu. Servisní technik musí dodržet následující pravidla : 4 Přečíst a dodržovat všechny instrukce uvedené v návodu s dodaným výrobkem. 4 Montáž v souladu s platnými předpisy a normami. 4 Provedení prvního uvedení do provozu a všech požadovaných zkoušek. 4 Vysvětlit uživateli obsluhu zařízení. 4 Upozornit uživatele na povinnost nechat provádět pravidelnou údržbu a kontrolu kotle. 4 Předat uživateli všechny návody k obsluze..4 Schválení.4.. Certifikace ID-číslo výrobku EU PIN 0063BT3444 Třída NOx 5 (EN 97 pr A3, EN 656) Způsob zapojení Komín : B 3, B 33 nucený odvod spalin : C 3, C 33, C 43, C 53, C 63, C 83, C 93 9/04/ B 7

10 . Úvod MCA 5 - MCA 5 MCA 5/8 MI.4.. Kategorie plynu Kategorie plynu Druh plynu připojovací tlak (mbar) II H3P Zemní plyn H (G0) 0 propan (G3) 37 Kotel je od výrobce nastaven pro provoz na zemní plyn H (G0). ¼ Provoz na jiný druh plynu - viz kapitola : "Přestavení na jiný druh plynu", Strana Doplňující směrnice Kromě zákonných předpisů a směrnic je třeba dodržovat také doplňující směrnice uvedené v tomto návodu. Pro všechny předpisy a směrnice, kterých se tento návod týká, platí, že veškeré dodatky nebo pozdější předpisy jsou platné v okamžiku zapojení. UPOZORNĚNÍ Zapojení zařízení musí být provedeno kvalifikovaným odborníkem v souladu s místními platnými předpisy Zkoušky před expedicí Před opuštěním výrobního závodu je každý kotel optimálně nastaven a testován, aby mohly být zkontrolovány následující parametry : 4 Elektrická bezpečnost 4 Nastavení (CO ) 4 Režim TUV ((Pouze u modelů s výrobou teplé užitkové vody) 4 Těsnost na straně vody 4 Těsnost na straně plynu 4 Nastavení parametrů 8 9/04/ B

11 MCA 5 - MCA 5 MCA 5/8 MI. Bezpečnostní předpisy a doporučení Bezpečnostní předpisy a doporučení. Požadavky na bezpečnost NEBEZPEČÍ Při zápachu plynu :. Nepoužívat otevřený oheň, nekouřit, nepoužívat elektrické spínače nebo vypínače (zvonek, světlo, elektromotory, výtahy atd.).. Uzavřít přívod plynu. 3. Otevřít okno. 4. Vyhledejte pravděpodobný únik plynu a neprodleně jej odstraňte. 5. Pokud se únik plynu vyskytuje před plynoměrem, obraťte se na dodavatele plynu. NEBEZPEČÍ Při zápachu spalin :. Přístroj vypnout.. Otevřít okno. 3. Vyhledejte pravděpodobný únik plynu a neprodleně jej odstraňte.. Doporučení UPOZORNĚNÍ 4 Instalace a údržba kotle musí být provedena kvalifikovaným odborníkem dle místních platných předpisů. 4 Při práci na kotli je třeba kotel vždy odpojit od elektrického napájení a zavřít hlavní přívod plynu. 4 Po ukončení údržby nebo opravy je třeba celé zařízení zkontrolovat a vyloučit úniky. POZOR Prvky opláštění Kotel musí být umístěn v místnosti chráněné před mrazem. Tento návod musí být umístěn na viditelném místě v blízkosti instalovaného kotle. Opláštění lze snímat pouze pro provádění údržby nebo oprav. Po ukončení údržby nebo oprav je nutné opláštění znovu namontovat. 9/04/ B 9

12 . Bezpečnostní předpisy a doporučení MCA 5 - MCA 5 MCA 5/8 MI Informační samolepky Nikdy z kotle neodlepujte ani nezakrývejte instrukce a varování nalepené na zařízení, tyto instrukce musí zůstat čitelné po celou dobu životnosti kotle. Poškozené či nečitelné samolepky okamžitě nahraďte. Úpravy Na kotli lze provádět úpravy pouze s písemným souhlasem De Dietrich Thermique. 0 9/04/ B

13 MCA 5 - MCA 5 MCA 5/8 MI 3. Technický popis 3 Technický popis 3. Všeobecný popis Kondenzační závěsný kotel 4 Velmi účinné vytápění. 4 Velmi nízký obsah emisí. 4 Komfortní elektronický ovládací panel DIEMATIC isystem 4 Zjednodušená instalace a připojení pomocí dodávaného montážního rámu. 4 Odvod spalin připojením do komína, oddělený bi-flux nebo 3CE. 3. Nejdůležitější části T00867-C Odvod spalin Opláštění/vzduchová komora 3 Měřicí vývodka pro spaliny 4 Směšovací potrubí 5 Přívodní hadice 6 Tlumič hluku nasávání 7 Skříňka pro elektronické ovládací karty 8 Kombinovaná plynová armatura 9 Hydraulický blok na straně výstupu 0 Potrubí pro odvod z pojistného ventilu Sifon Ovládací panel 3 Oběhové čerpadlo 4 Hydraulický blok na straně zpátečky 5 Deskový výměník (Okruh TUV) ((Pouze u modelů s výrobou teplé užitkové vody) 6 Přepínací ventil 7 Vana pro kondenzát 8 Ventilátor 9 Tepelný výměník (okruhu vytápění) 0 Expanzní nádoba Zapalovací a ionizační elektroda Přívod vzduchu 9/04/ B

14 3. Technický popis MCA 5 - MCA 5 MCA 5/8 MI 3.3 Princip funkce Schéma elektrického zapojení Tepelný výměník (okruhu vytápění) Hydroblok 3 Deskový výměník (Okruh TUV) ((Pouze u modelů s výrobou teplé užitkové vody) 4 Výstup do topení 5 Výstup TUV 6 Vstup studené vody 7 Vratka z topení 8 Přepínací ventil 9 Oběhové čerpadlo (okruhu vytápění) 0 Expanzní nádoba T00868-B Oběhové čerpadlo H (mbar) kw kw kw kw Q (l/h) T00537-B H Q Dispoziční tlak pro okruh vytápění Průtok vody Kotel je vybaven modulačním čerpadlem regulovaným z ovládacího panelu v závislosti na ΔT. Graf uvádí výšku sloupce při různých výkonech. Parametry MIN.OT.CERP. a MAX.OT.CERP. lze měnit nastavení čerpadla. Aby se změnily otáčky čerpadla, nastavit parametr MAX.OT.CERP. (Nejprve odvzdušnit otopnou soustavu). Pokud je průtok vody kotlovým tělesem velmi malý nebo kotlové těleso se ohřívá nedostatečně, je třeba minimální výtlak čerpadla zvýšit parametrem MIN.OT.CERP.. ¼ viz kapitola : "Nastavení "Servis"", Strana 8. 9/04/ B

15 MCA 5 - MCA 5 MCA 5/8 MI 3. Technický popis Průtok vody Modulační regulace kotle omezuje maximální teplotní rozdíl mezi náběhovou vodou a vratnou vodou a zároveň maximální rychlost zvyšování teploty náběhové vody. Takto kotel nepožaduje žádný minimální průtok vody. p [mbar] T = 0K Δp Q Tlaková ztráta Průtok vody (max = 680 l/h) kw kw 0 kw 0 kw Technické údaje Q [l/h] T00978-A Typ kotle MCA 5 MCA 5 MCA 5/8 MI Všeobecně Nastavení průtoku nastavitelné modulovaný, zapnuto/vypnutí, 0-0 V Rozsah výkonu (Pn) Režim topení (80/60 C) Rozsah výkonu (Pn) Režim topení (50/30 C) Rozsah výkonu (Pn) Režim TUV Tepelný příkon (Qn) Režim topení (Hi) Tepelný příkon(qn) Režim topení (Hs) Tepelný příkon (Qnw) Režim TUV (Hi) Tepelný příkon (Qnw) Režim TUV (Hs) minimum-maximum kw 3,0-4,5 5,0-4, 5,0-4, Nastavení od výrobce kw 4,5 4, 9,4 minimum-maximum kw 3,4-5,8 5,6-5,5 5,6-5,5 Nastavení od výrobce kw 5,8 5,5 0,5 minimum-maximum kw - - 5,0-8,6 Nastavení od výrobce kw - - 8,6 minimum-maximum kw 3, - 5,0 5, - 5,0 5, - 5,0 Nastavení od výrobce kw 5,0 5,0 0, minimum-maximum kw 3,4-6,7 5,8-7,8 5,8-7,8 Nastavení od výrobce kw 6,7 7,8,3 minimum-maximum kw - - 5, - 8,0 Nastavení od výrobce kw - - 8,0 minimum-maximum kw - - 5,8-3, Nastavení od výrobce kw - - 3, Účinnost vytápění při max. výkonu (Hi) (80/60 C) - % 96,5 96,3 96,3 Účinnost vytápění při max. výkonu (Hi) (50/30 C) - % 05,3 0,0 0,0 Účinnost vytápění při min. výkonu (Hi) (Teplota vratné vody 60 C) Účinnost vytápění při min. výkonu (EN 9/4) (Teplota vratné vody 30 C) Údaje týkající se plynu a spalin - % 94,9 96, 96, - % 08,5 08,0 08,0 Spotřeba plynu - Zemní plyn H (G0) minimum-maximum m 3 /hod 0,33 -,59 0,55 -,65 0,55 -,96 Spotřeba plynu - Propan G3 minimum-maximum m 3 /hod 0,3-0,6 0, -,0 0, -,5 NOx-Emise za rok nebo (n =) mg/kwh Množství spalin minimum-maximum kg/h 5,3-5, 8,9-4, 8,9-47, Teplota spalin minimum-maximum C Maximální přetlak Pa () Přední opláštění odstraněno 9/04/ B 3

16 3. Technický popis MCA 5 - MCA 5 MCA 5/8 MI Typ kotle MCA 5 MCA 5 MCA 5/8 MI Vlastnosti topného okruhu Objem vody l,7,7,7 Provozní tlak vody minimum kpa (bar) 80 (0,8) 80 (0,8) 80 (0,8) Provozní tlak vody (PMS) maximum kpa (bar) 300 (3,0) 300 (3,0) 300 (3,0) Teplota vody maximum C Provozní teplota maximum C Dispoziční tlak pro okruh vytápění ( T = 0K) mbar Vlastnosti okruhu teplé užitkové vody Měrný průtok teplé vody D (60 C) l/min - - 8, Měrný průtok teplé vody D (40 C) l/min - - 3,7 Tlaková ztráta na straně vody mbar Práh průtoku minimum l/min - -, Objem vody l - - 0,33 Provozní tlak (Pmw) maximum kpa (bar) (8,0) Elektrické vlastnosti Elektrické připojení VAC Celkový elektrický příkon - plný výkon maximum VA Nastavení od výrobce VA Celkový elektrický příkon - min. výkon maximum VA Celkový elektrický příkon - Stand-by maximum VA Druh elektrického krytí IPX4D IPX4D IPX4D Ostatní vlastnosti Hmotnost (prázdný) Celkem kg Montáž () kg Hlučnost (vzdálenost m) při max. výkonu dba () Přední opláštění odstraněno Charakteristika čidel Čidlo venkovní teploty Čidlo náběhové teploty okruhu B+C Čidlo teploty TUV Kotlové čidlo Čidlo teploty vratné vody -0 C 39 0 C C C C C C 8 0 C C C 56 5 C C C C C C C C C C C C C C 665 C C C C C C 35 0 C C C C C C C 95 0 C /04/ B

17 MCA 5 - MCA 5 MCA 5/8 MI 3. Technický popis 9/04/ B 5

18 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI 4 Instalace 4. Předpisy pro instalaci UPOZORNĚNÍ Zapojení zařízení musí být provedeno kvalifikovaným odborníkem v souladu s místními platnými předpisy. 4. Obalové jednotky 4... Standardní dodávka Dodávka obsahuje : 4 Kotel vybavený kabelem pro elektrické napájení 4 montážní rám 4 Montážní šablonu 4 Připojovací sada 4 Sběrač pro odpadní vodu a pojistný ventil 4 Čidlo venkovní teploty 4 Návod k montáži a údržbě 4 Návod k obsluze 4... Příslušenství Podle konfigurace topného systému je k dispozici různé příslušenství : Příslušenství pro kotel Příslušenství pro regulaci Název Balení Název Balení Nástěnný distanční rám HR39 Kabel RX AD34 Propojovací potrubí pro nástěnný distanční rám HR40 Dálkové ovládání TELCOM s hlasovým výstupem AD5 Záslepky pro potrubí HR4 Příložné čidlo AD99 Tepelná pojistka proti zpětnému proudění spalin HR43 Čidlo TUV AD Adaptér spaliny/vzduch 80/5 mm HR38 Příslušenství řídicí desky trojcestného směšovače AD49 Adaptér spaliny/vzduch mm HR46 Čidlo akumulačního zásobníku AD50 Sada pro čištění tepelného výměníku HR44 Bezdrátové venkovní čidlo AD5 Sada pro čištění kotlového tělesa HR45 Modul bezdrátového ovládání pro kotel AD5 Zásobník TUV BS60 EE54 Bezdrátové dálkové ovládání AD53 Propojovací sada mezi MCA a BS60 EA38 Komfortní dálkové ovládání AD54 Zásobník TUV SR30 EE Prostorové čidlo FM5 Propojovací sada mezi MCA a SR30 EA37 6 9/04/ B

19 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 4.3 Volba místa pro instalaci Výrobní štítek Označovací štítek umístěný nad kotlem obsahuje důležité údaje o přístroji :sériové číslo, model, kategorii plynu atd. T00539-B Umístění zařízení 450 min min min. 50 T00583-A 4 Před montáží kotle je třeba určit nejvhodnější místo pro montáž s ohledem na pokyny a rozměry zařízení. 4 Při výběru místa pro montáž kotle je třeba brát ohled na schválené umístění výstupů odtahu spalin a otvoru pro nasávání vzduchu. 4 Aby byl zaručen přístup ke kotli i při údržbě, nechat okolo kotle dostatečný prostor. UPOZORNĚNÍ 4 Výrobek nainstalovat na pevnou stěnu, která má nosnost pro přístroj napuštěný vodou a případné příslušenství. 4 Skladování hořlavých předmětů a látek na kotli nebo v jeho těsné blízkosti (i přechodně) je přísně zakázáno. POZOR 4 Kotel musí být umístěn v místnosti chráněné před mrazem. 4 V blízkosti kotle se musí nacházet napojení na odpad pro odvod kondenzátu. 9/04/ B 7

20 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Větrání min.550 min. 550 () Vzdálenost mezi přední stranou přístroje a vnitřní stěnou skříně. () Vzdálenost, kterou je nutné dodržet mezi ostatními částmi přístroje. 00 min. () min. 50 min. 50 Pokud je kotel nainstalován do uzavřené skříně, je třeba dodržet minimální rozměry uvedené na protějším schématu. Provést předepsané otvory, aby se předešlo následujícím rizikům : 4 Hromadění plynu 4 Zahřátí přístroje Minimální účinný průřez otvorů : S + S = 50 cm 50 () T00584-A 8 9/04/ B

21 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Hlavní rozměry , T006-B i h ê j z x Gas / Gaz y { Napojení potrubí pro odvod spalin Ø 60 mm Napojení potrubí pro přívod vzduchu Ø 00 mm Potrubí pro odvod z pojistného ventilu Ø 5 mm Odvod kondenzátu Ø 5 mm Vratka z topného okruhu G¾" Vstup studené vody G½" Přípojka plynu G½" Výstup TUV G½" Výstup do okruhu topení G¾" 9/04/ B 9

22 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI 4.4 Upevnění montážního rámu Kotel je dodáván s montážní šablonou.. Pomocí lepicí pásky připevnit na stěnu montážní šablonu. POZOR Ujistit se pomocí vodováhy, že montážní šablona je přichycena skutečně vodorovně.. Vyvrtat 3 otvory Ø 0 mm. 4 3 Dodatečné otvory se použijí pouze v případě, že původní otvory neumožní řádné upevnění hmoždinek ve zdi. 3. Vložit hmoždinky. 4. Montážní rám upevnit na stěnu pomocí 3 dodaných šroubů s šestihranem. T00869-A 0 9/04/ B

23 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 4.5 Montáž kotle. Z hydraulických vstupů a výstupů kotle odstranit ochranné krytky. T00870-A. Na každou přípojku připojovací konzoly nasadit fíbrové těsnění. T0067-A 3. Nasadit kotel na připojovací lištu montážního rámu, až do něj zapadne. Kotel opatrně posunout směrem dolů. 4. Utáhnout matice na připojovací konzole kotle. T0087-A 9/04/ B

24 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI 4.6 Hydraulické připojení Proplachování zařízení Instalaci je třeba provést dle platných předpisů, dle technických pravidel a dle pokynů uvedených v tomto návodu. Instalace kotle na novou otopnou soustavu (ne starší než 6 měsíců) 4 Soustavu vyčistit univerzálním čistícím prostředkem, aby se odstranily zbytky nečistot (měď, vlákna, svářecí pasta...). 4 Soustavu řádně propláchnout, až je voda čistá a prostá jakýchkoli nečistot. Instalace kotle na stávající otopnou soustavu 4 Celý topný systém řádně odkalit. 4 Důkladně propláchnout topnou soustavu. 4 Soustavu vyčistit univerzálním čistícím prostředkem, aby se odstranily zbytky nečistot (měď, vlákna, svářecí pasta...). 4 Soustavu řádně propláchnout, až je voda čistá a prostá jakýchkoli nečistot Připojení topné okruhu. Připojit na potrubí, vedoucí k tepelnému výměníku na přípojku výstupu z kotle.. Připojit na potrubí, vedoucí z tepelnéhou výměníku na přípojku vratky do kotle. { z Přípojka pájením, vnitřní mm Přípojka pájením, vnitřní mm T0065-A 9/04/ B

25 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 4 Kotel je od výrobce vybaven pojistným ventilem, který je namontován na levý hydraulický blok. POZOR 4 Přípojky potrubí musí být namontovány dle platných předpisů. T00633-B Připojení na straně teplé vody. Přívod studené vody připojit na přípojku studené vody.. Přívod teplé vody připojit na přípojku teplé vody. x y Přípojka pájením, vnitřní 6 mm Přípojka pájením, vnitřní 6 mm POZOR 4 Potrubí pro pitnou vodu musí být připojeno dle platných předpisů. 4 Při použití plastového potrubí respektovat montážní návody výrobce. T0066-A Připojení tlakové expanzní nádoby Závěsný kotel má v základní výbavě expanzní nádobu litrů. Pokud objem vody přesáhne 50 litrů nebo statická výška topného systému je vyšší než 5 metrů, musí být osazena doplňková expanzní nádoba. Pro stanovení požadované tlakové expanzní nádoby k danému topnému systému použít následující tabulku. Tabulka se vztahuje na : 4 Pojistný ventil 3 bar 4 Střední teplota vody : 70 C Náběhová teplota : 80 C Teplota vratné vody : 60 C 4 Plnicí tlak systému je menší nebo stejný jako tlak v expanzní nádobě na straně vzduchu 9/04/ B 3

26 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Tlak vzduchu v expanzní nádobě Objem tlakové expanzní nádoby v závislosti na objemu topného systému (v litrech) > bar 4,8 6,0 7, 8,4 9,6,0 4,4 Objem zařízení x 0,048 bar 8,0 0,0,0 () 4,0 6,0 0,0 4,0 Objem zařízení x 0,080.5 bar 3,3 6,6 0,0 3,3 6,6 33,3 39,9 Objem zařízení x 0,33 () Konfigurace od výrobce Připojení potrubí pro odvod kondenzátu. Plastové potrubí pro odvod odpadních vod z kotle instalovat s min. Ø 3 mm.. Namontovat sběrač odpadní vody. 3. Do něj zavést hadici ze sběrače kondenzátu, který je napojen na sifon j a pojistný ventil ê. 4. Do něj zavést hadici z hydraulického oddělovače. 5. Namontovat protizápachovou uzávěru nebo sifon. T00873-C POZOR Pro případ provedení nutných údržbových prací je třeba provést instalaci sifonu demontovatelně. 4 Odvod kondenzátu neblokovat. 4 Odpadní potrubí musí mít spád nejméně 30 mm na metr, maximální vodorovná délka činí 5 m. 4 Kondenzát nesmí být vypouštěn do odvodu střešního okapu. 4 Odvod kondenzátu musí být proveden dle platných předpisů Plnění sifonu vodou. Odmontovat sifon.. Sifon pro kondenzát naplnit vodou. Musí být naplněn po značku. 3. Sifon namontovat zpět. POZOR 4 Sifon před uvedením do provozu naplnit vodou, aby nepronikaly do místnosti spaliny. 4 Odvzdušňovací hadici namontovat nad sifon. T0053-B 4 9/04/ B

27 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 4.7 Přípojka plynu Průměr a provedení odvodu spalin se definuje dle platných předpisů jednotlivých zemí. g Přípojka pájením, vnitřní 8 mm. Připojit přívod plynu. T006-A UPOZORNĚNÍ 4 Před započetím prací na plynovém vedení uzavřít hlavní plynový kohout. 4 Před montáží se ujistit, že plynoměr je dostatečně dimenzován. V návaznosti na toto musí být zohledněna celková spotřeba plynu v domácnosti. 4 Pokud nemá plynoměr dostatečnou kapacitu, musí být informován plynárenský podnik. POZOR 4 Ujistit se, že v plynovém potrubí se nevyskytuje žádný prach. Před montáží potrubí profouknout nebo vyklepat. 4 Doporučuje se instalovat do přívodu plynu plynový filtr, aby se zabránilo znečištění plynové armatury. 4 Plynové potrubí namontovat dle platných předpisů. 9/04/ B 5

28 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI 4.8 Připojení odvodu spalin Pokyny pro projektování Lmax = L+L Lmax L Lmax C 43 C 33 Lmax L Lmax C3 L Lmax C 33 C 43 Lmax L Lmax = L+L m max B 3 C C C m max m max C 93 C 33 Lmax T00075-D Konfigurace C 3 Připojení na koaxiální odkouření s vodorovným vyústěním Konfigurace C 33 Připojení na koaxiální odkouření se svislým vyústěním střechou 3 Konfigurace C 93 Připojení na koaxiální odkouření v místnosti a s jednoduchým odvodem spalin v komínové šachtě a přívodem spalovacího vzduchu meziprostorem v této šachtě 6 9/04/ B

29 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 4 Konfigurace C 93 Připojení na koaxiální odkouření v místnosti a s jednoduchým odvodem spalin flexibilní vložkou v komínové šachtě a přívodem spalovacího vzduchu meziprostorem v této šachtě UPOZORNĚNÍ 4 Pro připojení odkouření včetně koncového kusu použít pouze certifikované díly. 4 Účinný průřez musí odpovídat normě. 4 Komín musí být před připojením kouřovodu řádně vyčištěn. 5 Konfigurace C 53 Dělené odkouření přes dělící kus s přípojkou na spalinové hrdlo kotle s jednoduchým odvodem spalin v komínové šachtě a samostatným přívodem spalovacího vzduchu z venkovního prostoru 6 Konfigurace B 3 Připojení odvodu spalin do komína pomocí připojovací sady (Spalovací vzduch je odebírán z místnosti s instalovaným kotlem) Konfigurace C 43 Přípojka LAS na sběrné potrubí pro utěsněný kotel (systém 3CE) Délky přímých částí odkouření Typ odkouření Průměr Maximální délka [m] MCA 5 MCA 5 MCA 5/8 MI C 3 Koaxiální vedení s vodorovným vyústěním ALU nebo PPS 60/00 mm /5 mm C 33 Koaxiální vedení se svislým vyústěním ALU nebo PPS 60/00 mm C 93 C 53 B 3 Koaxiální potrubí v místnosti Jednoduché potrubí v komíně (spalovací vzduch v protiproudu) Koaxiální potrubí v místnosti Ohebné jednoduché potrubí v komíně Dělicí adaptér a dělená jednoduchá potrubí vzduch/spaliny (spalovací vzduch z vnějšku) Komín (pevné nebo ohebné potrubí v šachtě, přívod spalovacího vzduchu z místnosti) ALU nebo PPS PPS ALU 80/5 mm /00 mm 60 mm (Tuhé potrubí) 60/00 mm 80 mm (Ohebný odvod spalin) 60/00 mm x 80 mm PPS 80 mm (Tuhé potrubí) mm (Ohebný odvod spalin) UPOZORNĚNÍ Maximální délka = délka přímého potrubí vzduch/spaliny + ekvivalentní délka dalších částí 9/04/ B 7

30 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI 4.9 Montáž čidla venkovní teploty Seznam příslušenství pro systém vzduch/spaliny a ekvivalentní délky jsou uvedeny v katalogu Volba místa pro instalaci Důležité je vybrat místo pro montáž, na kterém může venkovní čidlo správně a účinně měřit venkovní teplotu. Doporučená místa : 4 na fasádu vytápěné zóny, pokud možno na sever 4 Ve střední výšce vytápěného úseku 4 s přímým vlivem meteorologických změn 4 místo chráněné před přímými slunečními paprsky 4 Snadno přístupné místo A B H Z Doporučené místo pro montáž Možné místo pro instalaci Obytná výška kontrolovaná venkovním čidlem Obytná výška kontrolovaná venkovním čidlem 8800N00-C Místa nevhodná pro instalaci čidla venkovní teploty : 4 za zakrývající částí budovy (balkon, převislá střecha atd.) 4 v blízkosti rušivých zdrojů tepla (slunce, komín, větrací mřížka atd.) 8800N00-C 8 9/04/ B

31 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Montáž čidla venkovní teploty Upevnit čidlo s přibalenými šrouby a hmoždinkami. A Vruty do dřeva CB průměr 4 mm + hmoždinky 4.0 Elektrické zapojení 8800N003-B Automatika hořáku Kotel je již kompletně elektricky propojen. Připojení napájení se provádí kabelem C na elektrickou síť. Všechny ostatní externí přípojky se provádí na připojovací konektory (nízké napětí). Nejdůležitější údaje ovládacího panelu jsou popsány v následující tabulce. Elektrické připojení Kalibr hlavní pojistky F (30 VAC) Kalibr pojistky F (30 VAC) Ventilátor-DC 30 VAC/50Hz 6.3 AT AT 7 VDC 9/04/ B 9

32 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI POZOR Je třeba dodržet správnou polaritu elektrického napájení na přívodních svorkách : fáze (L), nulový vodič (N) a zem *. C A B C D E Průchodka kabelů 30 V Průchodka kabelů čidel Kabely elektrického napájení Pojistka 6,3 AT Pojistka AT POZOR Následující části přístroje jsou pod napětím 30 V : 4 Kotlové čerpadlo. 4 Kombinovaná plynová armatura. 4 Přepínací ventil. D E A B 4 Většina prvků ovládacího panelu a jeho svorkovnice. 4 Kabely elektrického napájení. C00336-E Doporučení UPOZORNĚNÍ 4 Elektrické zapojení kotle musí být provedeno bezpodmínečně s vypnutým elektrickým napájením pověřeným pracovníkem s odbornou kvalifikací. 4 Kotel je od výrobce zcela propojen. Vnitřní zapojení ovládacího panelu nesmí být nijak měněno ani upravováno. 4 Připojení na zem musí být provedeno před každým elektrickým připojením. Elektrické připojení kotle provést dle : 4 předepsaných platných norem. 4 elektrických schémat dodaných s výrobkem. 4 pokynů uvedených v návodu. POZOR 4 Důsledně v celé délce trasy oddělit kabely čidel od kabelů nízkého napětí 30 V. 4 Vně kotle : Použijte samostatná vedení nebo kabelové kanály, které mají vzájemný odstup min. 0 cm. 30 9/04/ B

33 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Umístění elektronických desek SCU SU PCU PSU SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 3 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C0099-F A Z E Na svorkovnice nic nepřipojovat. Elektronická deska příslušenství (Balení AD49) Na svorkovnice nic nepřipojovat. 9/04/ B 3

34 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Přístup k připojovacím svorkovnicím Pro přístup k přípojovacím svorkovnicím postupovat následovně :. Pod předním krytem vyšroubovat o /4 otáčky šrouby.. Sejmout přední kryt. C0035-C 3. Po stranách odklopit příchytky. 4. Ovládací panel vyklopit dopředu C0036-B 3 9/04/ B

35 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace 5. Na přední straně ovládacího panelu zvednout spony. 6. Zvednout kryt ovládacího panelu C0037-B 7. Odejmout kryt elektronických desek. 7 C00330-C 9/04/ B 33

36 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Zapojení jednoho přímého topného okruhu SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 4 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00304-M 3 A Z E R Na svorkovnice nic nepřipojovat. Připojit venkovní čidlo. Pokud je přímý topný okruh připojen na podlahové vytápění, připojit bezpečnostní omezovací termostat. 4 Odstranit zkratovací spojku. 4 Vodiče bezpečnostního omezovacího termostatu připojit na konektor. Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI Pokud je připojen na svorky BL svorkovnice omezovací bezbečnostní termostat : BL.VSTUP Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #PARAM.PRIM.OKR. ROZSIRENO TOP.STOP ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení "Servis"", Strana /04/ B

37 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Zapojení jednoho přímého topného okruhu a okruhu TUV SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 5 C00305-j A Z Na svorkovnice nic nepřipojovat. POZOR Na výstup Mr svorkovnice nic nepřipojovat. Přepínací ventil je připojen na elektronickou desku PCU. E R Připojit venkovní čidlo. Pokud je přímý topný okruh připojen na podlahové vytápění, připojit bezpečnostní omezovací termostat. 4 Odstranit zkratovací spojku. 4 Vodiče bezpečnostního omezovacího termostatu připojit na konektor. 9/04/ B 35

38 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI T Připojit ochrannou anodu zásobníku. POZOR 4 Pokud je zásobník vybaven anodou TAS s aktivním napájením (Titan Active System ), připojit na vstup anodu (+ na anodu, - na nádrž). 4 Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). Y U I Připojit čidlo TV (Balení AD). Připojit cirkulační čerpadlo teplé vody (není v dodávce). Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI Pokud je na svorky MA svorkovnice připojeno cirkulační čerpadlo TV : CERP.A () Pokud je připojen na svorky BL svorkovnice omezovací bezbečnostní termostat : BL.VSTUP Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #PARAM.PRIM.OKR. () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ROZSIRENO CIRK.TUV CELK.STOP ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 ¼ "Nastavení "Servis"", Strana /04/ B

39 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Připojení obou topných okruhů a zásobníku teplé vody před hydraulickou spojkou SCU PCU C TS + C AUX 5 On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 4 S SYST + TA - S ECS S EXT S DEP C S DEP B 8 C00367-F A Z Na svorkovnice nic nepřipojovat. POZOR Na výstup Mr svorkovnice nic nepřipojovat. Přepínací ventil je připojen na elektronickou desku PCU. E R Připojit venkovní čidlo. Pokud je přímý topný okruh připojen na podlahové vytápění, připojit bezpečnostní omezovací termostat. 4 Odstranit zkratovací spojku. 4 Vodiče bezpečnostního omezovacího termostatu připojit na konektor. 9/04/ B 37

40 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI T Y U I Připojení přídavného okruhu na příslušenství AD49. Připojit oběhové čerpadlo vytápění (okruh A). Pokud je připojeno podlahové vytápění, nainstalovat za oběhovým čerpadlem vytápění bezpečnostní omezovací termostat. Bezpečnostní omezovací termostat odpojí při přehřátí oběhové čerpadlo vytápění. Hydraulická spojka. Připojit ochrannou anodu zásobníku. POZOR 4 Pokud je zásobník vybaven anodou TAS s aktivním napájením (Titan Active System ), připojit na vstup anodu (+ na anodu, - na nádrž). 4 Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). O P a z e Připojit oběhové čerpadlo vytápění (okruh B). Připojit trojcestný směšovač (okruh B). Připojit čidlo TV (Balení AD). Cirkulační čerpadlo TV připojit na výstup AUX příslušenství AD49 Na svorkovnice nic nepřipojovat. 38 9/04/ B

41 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Připojení obou topných okruhů a zásobníku teplé vody za hydraulickou spojkou SCU PCU C TS + C AUX 5 On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 3 S SYST + TA - S ECS S EXT S DEP C S DEP B 7 C0093-j A Z E R T Na svorkovnice nic nepřipojovat. Připojit venkovní čidlo. Pokud je přímý topný okruh připojen na podlahové vytápění, připojit bezpečnostní omezovací termostat. 4 Odstranit zkratovací spojku. 4 Vodiče bezpečnostního omezovacího termostatu připojit na konektor. Hydraulická spojka Připojení přídavného okruhu na příslušenství AD49. 9/04/ B 39

42 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Y Připojit oběhové čerpadlo vytápění (okruh A). Pokud je připojeno podlahové vytápění, nainstalovat za oběhovým čerpadlem vytápění bezpečnostní omezovací termostat. Bezpečnostní omezovací termostat odpojí při přehřátí oběhové čerpadlo vytápění. U Připojit ochrannou anodu zásobníku. POZOR 4 Pokud je zásobník vybaven anodou TAS s aktivním napájením (Titan Active System ), připojit na vstup anodu (+ na anodu, - na nádrž). 4 Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). I O P a z Připojit oběhové čerpadlo vytápění (okruh B). Připojit trojcestný směšovač (okruh B). Připojit čidlo TV (Balení AD). Na výstup MAUX příslušenství AD49 připojit cirkulační čerpadlo TV. Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI C.TUV () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO CERPADLO () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana /04/ B

43 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Zapojení vyrovnávacího zásobníku Vyrovnávací zásobník QUADRO DU 750 V tomto případě instalace obsahuje vyrovnávací zásobník (typ QUADRO DU 750) také zónu teplé vody. Kotel se automaticky zapíná, aby byla zajištěna zóna teplé vody ve vyrovnávacím zásobníku nebo v samostatném zásobníku na požadované teplotě. Pokud nemá vyrovnávací zásobník žádnou zónu teplé vody, použít samostatný zásobník pro teplou vodu. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00368-H M 6 A Z E R T Y Na svorkovnice nic nepřipojovat. Připojit oběhové čerpadlo vytápění (Okruh A). Připojit ochrannou anodu zásobníku. Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). Připojit čidlo TV (Balení AD). Připojit čidlo vyrovnávacího zásobníku (Balení AD50). Vyrovnávací zásobník. 9/04/ B 4

44 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI U I O Čidlo solárního kolektoru. K solárním kolektorům připojit solární hydraulický modul. Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI E.SYST () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO AKU.ZASOBNIK () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 Zóna TV je udržována kotlem na požadované teplotě TV. Teplotní zóny ve vyrovnávacím zásobníku jsou řízeny dle požadavku vypočteného v závislosti na venkovní teplotě. Teplotní zóna je ohřívána, když teplotní čidlo T umístěné ve spodní části zásobníku registruje teplotu min. o 6 C nižší než je vypočtená (žádaná) hodnota. Teplotní zóna v zásobníku se přestane nahřívat, jakmile teplota v této zóně dosáhne požadované hodnoty. 4 9/04/ B

45 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Akumulační zásobník PS a zásobník TV připojený ke kotli Kotel zapíná, pouze pokud není ve vyrovnávacím zásobníku dostatečná teplota, aby bylo zaručeno nabíjení zásobníku teplé vody. SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 9 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B G000030A M A Z E R T Y U Pokud slouží vyrovnávací zásobník R pouze pro vytápění, připojit ohřívač pro teplou vodu Připojit čidlo TV (Balení AD). Připojit oběhové čerpadlo vytápění (Okruh A). Vyrovnávací zásobník. Připojit čidlo vyrovnávacího zásobníku. Čidlo solárního kolektoru. K solárním kolektorům připojit solární hydraulický modul. 9/04/ B 43

46 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI I O Připojit ochrannou anodu zásobníku. Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI E.SYST () C.TUV () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO AKU.ZASOBNIK CERPADLO () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 Zóna TV je udržována kotlem na požadované teplotě TV. Teplotní zóny ve vyrovnávacím zásobníku jsou řízeny dle požadavku vypočteného v závislosti na venkovní teplotě. Teplotní zóna je ohřívána, když teplotní čidlo umístěné ve spodní části zásobníku registruje teplotu min. o 6 C nižší než je vypočtená (žádaná) hodnota. Teplotní zóna v zásobníku se přestane nahřívat, jakmile teplota v této zóně dosáhne požadované hodnoty. Vyrovnávací zásobník PS připojený ke kotli a zásobník TV připojený na vyrovnávací zásobník Kotel zapne pro přípravu TV jen tehdy, pokud není vyrovnávací zásobník dostatečně nahřátý, aby bylo zaručeno nabití zásobníku TV. 44 9/04/ B

47 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B C00369-F A Z E R T Y U I Na svorkovnice nic nepřipojovat. Připojit oběhové čerpadlo vytápění (Okruh A). Připojit ochrannou anodu zásobníku. Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). Vyrovnávací zásobník. Čidlo solárního kolektoru. K solárním kolektorům připojit solární hydraulický modul. Zásobník pro přípravu teplé vody. Připojit čidlo TV. Na svorkovnice nic nepřipojovat. 9/04/ B 45

48 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI E.SYST () C.TUV () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO VYR.ZAS.+TUV CERPADLO () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 Zásobník teplé vody je nahříván vyrovnávacím zásobníkem. Pokud klesne teplota vyrovnávacího zásobníku během ohřevu zásobníku teplé vody pod požadovanou hodnotu primární teploty TV, udržuje kotel vyrovnávací zásobník na teplotě, aby se dokončil ohřev zásobníku teplé vody Teplotní zóny ve vyrovnávacím zásobníku jsou řízeny dle požadavku vypočteného v závislosti na venkovní teplotě. Teplotní zóna je ohřívána, když teplotní čidlo umístěné ve spodní části zásobníku registruje teplotu min. o 6 C nižší než je vypočtená (žádaná) hodnota. Teplotní zóna v zásobníku se přestane nahřívat, jakmile teplota v této zóně dosáhne požadované hodnoty Zapojení bazénového okruhu SCU PCU On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 6 B TS + B A S SYST + TA - S ECS S EXT S DEP C S DEP B 4 C0098-i 3 5 A Z E Připojit sekundární čerpadlo bazénového okruhu. Připojit teplotní čidlo bazénu. Deskový výměník. 46 9/04/ B

49 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace R Ruční vypnutí regulace bazénového okruhu Pokud je parametr TEL.VST: nastaven na 0/ B, bazén se nenahřívá, pokud zůstane tento kontakt rozepnutý (nastavení od výrobce), je nadále zajišťována pouze protimrazová ochrana. Funkce kontaktu je nastavitelná parametrem TEL.KNT. T Y Připojit primární čerpadlo bazénového okruhu. Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI OKRUH B Pokud se použije TEL.VST: TEL.VST: T.MAX.OKRUH B Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #MEZE SEK.OKRUHU ROZSIRENO BAZEN 0/ B Hodnotu T.MAX.OKRUH B nastavit na teplotu, která odpovídá požadavkům tepelného výměníku ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 ¼ "Nastavení "Servis"", Strana 8 Regulace bazénového okruhu Regulátor umožňuje řízení bazénového okruhu dvěma způsoby: : Případ : Regulátor řídí primární okruh (kotel/tepelný výměník) a sekundární okruh (tepelný výměník/bazén). 4 Čerpadlo primárního okruhu (kotel/tepelný výměník) připojit na výstup MB svorkovnice. Teplota T.MAX.OKRUH B je zaručena během nastaveného komfortního režimu časového programu B v létě i v zimě. 4 Bazénové čidlo (balení AD) připojit na vstup S DEP B svorkovnice. 4 Žádanou teplotu bazénového čidla nastavit tlačítkem C na hodnotu v rozsahu 5-39 C. Případ : Bazén již má vlastní regulaci, která má zůstat zachována. Regulátor řídí pouze primární okruh (kotel/tepelný výměník). 4 Čerpadlo primárního okruhu (kotel/tepelný výměník) připojit na výstup MB svorkovnice. Teplota T.MAX.OKRUH B je zaručena během nastaveného komfortního režimu časového programu B v létě i v zimě. 9/04/ B 47

50 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Bazén může být připojen také na okruh C, který je vybaven příslušenstvím AD49 : 4 Elektrické připojení provést na svorkovnicích označených písmenem C. 4 Nastavit parametry okruhu C. Časový program čerpadla sekundárního okruhu Sekundární čerpadlo je v provozu během komfortního režimu dle časového programu pro okruh B jak v letním tak i zimním provozu. Vypnutí Pro zazimování bazénu kontaktovat dodavatele bazénové technologie Připojení kombinovaného zásobníku SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw 8 B TS + B A 3 S SYST + TA - S ECS S EXT S DEP C S DEP B C0043-E /04/ B

51 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace A Na svorkovnice nic nepřipojovat. Z Možnost připojení elektrického zásobníku (s příslušenstvím AD49) nebo na E E R T Y U I Výstup pro okruh A - Možnost připojení elektrického zásobníku (nebo na Z) Napájení řídicího relé pro elektrickou topnou vložku Připojit ochrannou anodu zásobníku. Pokud zásobník není vybaven anodou s aktivním napájením, připojit na vstup simulační kolektor (dodáváno s čidlem TV - balení AD). Připojit čidlo TV (Balení AD). Připojit venkovní čidlo Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI Pokud je elektrický zásobník připojen na MA : OKRUH A () Pokud je elektrický zásobník připojen na MAUX : V.AUX: () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO TUV ELEK TUV ELEK () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana Zapojení příslušenství Příklad : Komunikační hlasový modul TELCOM (pouze němčina), dálkové ovládání pro okruhy A a B, druhý zásobník teplé vody 9/04/ B 49

52 TELCOM AL AL PRG 3 ALP # V V SET 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI SCU PCU C TS + C AUX On/off 0-0V S AMB C S AMB B S AMB A OT BL RL Tout Tdhw B TS + B A 5 S SYST + TA - S ECS S EXT S DEP C S DEP B MODE MODE C0094-F A Z E R T Y U I O Na svorkovnice nic nepřipojovat. Připojit nabíjecí čerpadlo druhého zásobníku. Druhý zásobník teplé vody Čidlo TV připojit na druhý zásobník. Signalizace poruchy Připojit komunikační modul TELCOM (dle dispozic v místním regionu (zemi)). Konektor pro připojení kabelu BUS pro kaskádu, Diematic VM Připojení dálkového ovládání (Balení AD54/FM5). Na svorkovnice nic nepřipojovat. Pro tento typ otopné soustavy provést následující nastavení Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI CERP.A () Pokud je připojen druhý zásobník : V.AUX: () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO CHYBA TUV () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana /04/ B

53 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Kaskádové zapojení Zásobník teplé vody za hydraulickou spojkou C00435-C 7 A Z E R T Y U I Řídící kotel Kotel "Slave-" Kotel "Slave-3" Nabíjecí čerpadlo teplé vody Připojit čidlo TV (Balení AD) BUS-kabel Hydraulická spojka Čidlo výstupní teploty z kaskády Toto čidlo připojit na svorky S SYST řídicího kotle. Pro tento typ otopné soustavy provést následující nastavení : Řídící kotel Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI C.TUV () KASKADA () REGULACE MASTER () SIT SYSTEMU () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SIT Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO CERPADLO ZAP ZAP PRIDAT SLAVE () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 ¼ "Konfigurace topného systému", Strana 88 9/04/ B 5

54 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI Pro tento typ otopné soustavy provést následující nastavení : Podřízený kotel Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI KASKADA () REGULACE MASTER () CISLO SLAVE () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SIT Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO ZAP NE, 3,... () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Konfigurace topného systému", Strana 88 Ohřívač vody na řídicím kotli C0059-B 4 A Z E R T Y Řídicí kotel Kotel "Slave-" Kotel "Slave-3" Hydraulická spojka Čidlo výstupní teploty z kaskády (svorky ) kabel Připojit čidlo TV (balení AD ) Pro tento typ otopné soustavy provést následující nastavení : Řídící kotel Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI C.TUV () KASKADA () REGULACE MASTER () SIT SYSTEMU () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SIT Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO PV ZAP ZAP PRIDAT SLAVE () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Nastavení specifických parametrů instalace", Strana 7 ¼ "Konfigurace topného systému", Strana /04/ B

55 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace Pro tento typ otopné soustavy provést následující nastavení : Podřízený kotel Parametr Přístup Potřebná nastavení viz kapitola ZARIZENI KASKADA () REGULACE MASTER () CISLO SLAVE () Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SIT Úroveň "Odborník" Menu #SYSTEM Úroveň "Odborník" Menu #SYSTEM ROZSIRENO ZAP NE, 3,... () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN ¼ "Zobrazení parametrů v dalších úrovních", Strana 7 ¼ "Konfigurace topného systému", Strana Elektrické schéma zapojení X X X3 X5 X6 X7 X8 X BR BL BL GN/ GN/YW YW BR BR BL BL BR GN/ YW GY BK BL GN/ YW GN/ YW WH BL RD WH BK 3 GN/ YW BR BL 3 BK BK BK BK BK BK K SCU-C X5 4 X X X X4 X7 X9 S IT GB DV PUMP A FAN L N P 30V, 50Hz HLS E X0 X X BK BK BK 3 BL RD BK BK 3 BK BK BK BK BK BK OR YW WH RD GY GN X X3 X X4 X5X6 3 4 X7 X8X9 X3 X4 X5 X X X6 X0 X PSU PWM PUMP SCU-C FS RTS FTS PS DIS X4 X3 X T0087-H 9/04/ B 53

56 4. Instalace MCA 5 - MCA 5 MCA 5/8 MI P Elektrické napájení DV Přepínací ventil FTS Čidlo teploty náběhové vody SCU-C Elektronická karta k ovládacímu panelu PUMP A Modulační ovládání kotlového čerpadla PS Tlakový snímač S Vypínač Zap/Vyp HLS Bezpečnostní termostat PSU Ukládání parametrů elektronických karet PCU a SU IT Zapalovací transformátor FAN Ventilátor PWM PUMP Modulační signál pro kotlové čerpadlo E Zapalovací stykač FS Průtokoměr DIS Displej GB Kombinovaná plynová armatura RTS Čidlo teploty vratné vody 4. Napuštění topného systému 4... Úprava vody V topném systému upravit oběhovou vodu, aby se zabránilo jak korozi, tak i vápenatým usazeninám a kalu a zároveň omezila mikrobiologická kontaminace. POZOR V případě, že údržba kotle neproběhne dle předepsaných pokynu nebo není dodržena předepsaná kvalita vody, je to důvod k odebrání poskytnuté záruky. Aby funkce kotle byla optimální, měla by oběhová voda v topném systému splňovat následující kritéria : Výkon (kw) Kyselost (neupravená voda) ph Kyselost (upravená voda) ph Vodivost při 5 C µs/cm Chloridy mg/l Ostatní přísady mg/l < < < < Tvrdost vody f dh (německé st.) mmol/l Doporučení : 4 Pokud možno maximálně omezit v topném okruhu obsah kyslíku. 4 Omezit roční dopouštění systému na max. 5% celkového objemu topného systému. 4 Nové zařízení - Systém zcela zbavit všech zbytků nečistot (zbytky plastů, instalační materiál, olej atd.). - Použít inhibitor se změkčovačem. 4 Stávající zařízení Pokud je kvalita vody v systému nedostatečná, existuje více opatření : - Namontovat jeden nebo více filtrů. 54 9/04/ B

57 MCA 5 - MCA 5 MCA 5/8 MI 4. Instalace - Topný systém úplně vyčistit, aby se zamezilo znečištění a usazeninám v topném okruhu. K propláchnutí je třeba zajistit vyšší a regulovaný průtok. - Vyčistit kotel (nečistoty, usazeniny, vápník atd.). De Dietrich Thermique doporučuje následující produkty : Výrobce Produkt Funkce Fernox Restorer Univerzální čistič pro stávající zařízení Protector Alphi K ochraně zařízení Protimrazová ochrana a inhibitor GE-Water / Betzdearborn Sentinel X00 K ochraně zařízení Sentinel X00 Sentinel X300 Sentinel X400 Sentinel X500 Ostatní výrobci nabízejí podobné produkty. POZOR Odvápňovač K čištění nových zařízení K čištění stávajících zařízení Protimrazová ochrana a inhibitor 4 Zkontrolovat kompatibilitu produktu s materiály topného systému. 4 Respektovat pokyny výrobce (použití, dávkování atd.), aby se vyloučilo jakékoliv nebezpečí (poranění, věcné škody, zamoření životního prostředí...). 9/04/ B 55

58 Instalace MCA 5 - MCA 5 MCA 5/8 MI 4... Napuštění topného systému POZOR Před napouštěním otevřít ventily na všech topných tělesech systému. T0008-B. Otevřít kohouty na vstupu studené vody a výstupu z kotle do otopné soustavy. T0060-A. Otevřít kohouty hydraulického oddělovače (Při napouštění může vzduch odcházet přes automatické odvzdušňovače). T0068-A 3. Hydraulický oddělovač uzavřít, jakmile tlakoměr ukazuje bar bar T0069-A 4. Zkontrolovat těsnost hydraulických přípojek. T00507-A 56 9/04/ B

59 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu 5 Uvedení do provozu 5. Ovládací panel 5... Popis tlačítek A A A B bar AUTO C STD D E F A B C D E Tlačítko pro nastavení teplot (vytápění, TV, bazén) Tlačítko volby režimu Tlačítko pro přípravu TV mimo časový program Tlačítko pro přístup k parametrům pro servis Tlačítka, jejichž funkce závisí na předchozí předvolbě F Otočný knoflík pro nastavení : 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu 9/04/ B 57

60 5... Popis displeje Funkce tlačítek > Přístup k různým menu ( Listování v menu ' 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Listování v parametrech bar AUTO STD C00696-A? Symbol je znázorněn, pokud je k dispozici pomocný text f STD b Pro zobrazení křivky zvoleného parametru Návrat k původnímu nastavení časových programů Volba komfortního režimu nebo volba dnů pro nastavení časového programu v Volba útlumového režimu nebo zrušení volby dnů pro nastavení časového programu j Návrat k předcházejícímu menu ESC Návrat k předcházejícímu menu, aniž by se uložily do paměti předcházející změny t Ruční odblokování Úroveň výkonu (plamen) C00705-A Celý symbol bliká : Hořák startuje, ale plamen ještě není vytvořen bar Bliká část symbolu : Výkon se zvyšuje AUTO STD C00704-A C00703-A Trvale zobrazovaný symbol : Požadovaný výkon je dosažen Bliká část symbolu : Výkon se snižuje C0070-A C0070-B 58 9/04/ B

61 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Provozní režimy p b Letní provoz : Vytápění je vypnuto. Příprava teplé vody je nadále zajišťována Zimní provoz : Provoz vytápění a přípravy teplé vody bar AUTO STD C00697-B AUTO x Provoz v automatickém režimu dle časového programu Komfortní režim : Symbol je znázorněn, pokud je aktivována odchylka DEN (komfortní režim) bar 4 Blikající symbol : Přechodná odchylka AUTO STD C00698-B m 4 Trvale zobrazovaný symbol : Stálá odchylka Útlumový režim : Symbol je znázorněn, pokud je aktivována odchylka NOC (útlumový režim) 4 Blikající symbol : Přechodná odchylka 4 Trvale zobrazovaný symbol : Stálá odchylka g Prázdninový režim : Symbol je znázorněn, pokud je aktivována odchylka NEPRITOMNOST (protimrazová ochrana) 4 Blikající symbol : Je naprogramován prázdninový režim 4 Trvale zobrazovaný symbol : Prázdninový režim je aktivován m Ruční přepnutí Tlak v systému bar Ukazatel tlaku : Symbol se znázorní, pokud je připojeno čidlo tlaku vody 4 Blikající symbol : Množství vody je nedostatečné bar AUTO STD C00708-A l 4 Trvale zobrazovaný symbol : Množství vody je dostatečné Hladina tlaku vody 4 R : 0,9 -, bar 4 E :, -,5 bar 4 Z :,6 -,9 bar 4 A :,0 -,3 bar 4 l : >,4 bar 9/04/ B 59

62 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Odchylka od programu přípravy teplé vody Pokud je aktivována příprava TV mimo program, je to zobrazeno na časové ose displeje : bar 4 Blikající kurzor : Přechodná odchylka 4 Trvale zobrazený kurzor : Stálá odchylka AUTO STD C00707-A Další informace r w Symbol je znázorněn, pokud probíhá příprava teplé vody Symbol ventilu : Symbol je znázorněn, pokud je trojcestný ventil připojen bar 4 x : Trojcestný ventil otevřen AUTO STD C00699-B M 4 c : Trojcestný ventil uzavřen Symbol je znázorněn, pokud je čerpadlo v provozu Název okruhu, jehož parametry jsou zobrazeny Přístup k různým úrovním navigace Úroveň "Uživatel" Informace a nastavení v úrovni "Uživatel" je přístupná pro všechny.. Stisknout tlačítko >. bar AUTO STD SONNTAG :45 C009-D /04/ B

63 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Odborník" Tyto parametry a nastavení v úrovni "Odborník" jsou určeny pouze pro autorizovaný servis.. Tlačítko - stisknout asi na 5 s AUTO TEMP.: 68 STD SONNTAG :45 Před zobrazením úrovně "Pro servis" se zobrazí menu MERENI EMISI. Tisknout tlačítko -, až se zobrazí menu #JAZYK. 5" C0035-F-09 Úroveň "Servis" bar AUTO TEMP.: STD SONNTAG :45 Informace a nastavení v úrovni "Servis" jsou určeny též pro autorizovaný servis.. Tlačítko - stisknout asi na 0 s. Před zobrazením úrovně "Servis" se zobrazí menu "Odborník". Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR. 0" C007-C-09 9/04/ B 6

64 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Navigace v menu bar #MESSUNGEN #WAHL ZEITPROG. #ZEIT PROGRAMM #EINSTELLUNGEN #ZEIT. TAG AUTO STD. K výběru požadované úrovně otáčet knoflíkem.. Pro vyvolání menu stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j. bar AKTUEL PROG. B AKTUEL PROG. C AUTO STD P P3 C000-A Pro výběr požadovaného parametru otáčet knoflíkem. 4. Pro změnu parametru stisknout otočný knoflík. Pro návrat k předchozímu zobrazení stisknout tlačítko j. bar AKTUEL PROG. C Wahl des Zeitprogramms angewendet auf C AUTO STD P4 C00-B Pro změnu hodnoty parametru otáčet knoflíkem. 6. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. C00-B Pro návrat do základního zobrazení stisknout -krát tlačítko j. bar AUTO STD LUNDI :45 x C004-D-09 Místo otočného knoflíku lze použít též tlačítka ( a '. 6 9/04/ B

65 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu 5. Kontrola před uvedením do provozu 5... Příprava kotle k jeho uvedení do provozu UPOZORNĚNÍ Kotel neuvádět do provozu, pokud přivedený druh plynu nesouhlasí se schváleným druhem plynu. Postup k přípravě kotle pro uvedení do provozu : 4 Zkontrolovat, zda přivedený druh plynu odpovídá údaji na výrobním štítku kotle. 4 Zkontrolovat plynovou trasu. 4 Zkontrolovat hydraulické okruhy. 4 Zkontrolovat tlak vody v topném systému. 4 Zkontrolovat elektrické připojení termostatu i dalších případných externích zařízení. 4 Zkontrolovat ostatní přípojky. 4 Zkontrolovat kotel při maximálním výkonu. Zkontrolovat nastavení poměru směsi plyn/vzduch, případně přenastavit. 4 Zkontrolovat kotel při minimálním výkonu. Zkontrolovat nastavení poměru směsi plyn/vzduch, případně přenastavit. 4 Dokončení prací. 9/04/ B 63

66 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI 5... Plynová řada UPOZORNĚNÍ Ujistěte se, že je kotel odpojen od elektrického napájení. C. Otevřít hlavní plynový kohout.. Před sejmutím předního krytu uvolnit o čtvrt otáčky oba šrouby umístěné pod krytem. 3. Otevřením postranních klipsů vyklopit ovládací panel. 4. Změřit připojovací tlak plynu na měřicí vývodce C. UPOZORNĚNÍ ¼ Schválené druhy plynů naleznete v kapitole : "Kategorie plynu", Strana 8 5. Zkontrolovat těsnost plynových armatur kotle a spojů plynového potrubí. 6. Zkontrolovat plynové vedení včetně armatur. Nesmí být překročen tlak 60 mbar. 7. Přívodní potrubí plynu odvzdušnit povolením šroubu na měřicím místě plynového bloku. Měřicí místo opět zašroubovat, pokud je potrubí řádně odvzdušněno. 8. Zkontrolovat těsnost plynových spojů v kotli. T0058-B Hydraulický okruh 4 Ujistit se, že sifon pro odvod kondenzátu je naplněn po značku vodou. 4 Zkontrolovat hydraulickou těsnost všech spojů Elektrické zapojení 4 Zkontrolovat elektrické připojení. 64 9/04/ B

67 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu 5.3 Uvedeni kotle do provozu. Kryt řídicí jednotky vyklopit zpět nahoru a upevnit po stranách sponami.. Otevřít hlavní plynový kohout. 3. Otevřít přívodní plynový kohout na kotli. 4. Spínačem ZAP/VYP zapnout kotel. C00366-B bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - STD 5. Při prvním zapnutí se zobrazí menu #JAZYK. Otočným knoflíkem vybrat požadovaný jazyk. 6. Pro potvrzení stisknout otočný knoflík. C0086-C Kotel startuje automatickým odvzdušňovacím cyklem trvajícím cca 3 min, který se po každém přerušení elektrického napájení opakuje. Chyby během fáze zapnutí : 4 Na displeji se nezobrazují žádné informace : - Zkontrolovat přívod napětí - Zkontrolovat pojistky - Zkontrolovat síťový kabel na konektoru X elektronické desky PCU 4 V případě poruchy se na displeji zobrazí typ poruchy. ¼ viz kapitola : "Hlášení (Kód typu Bxx nebo Mxx)", Strana 3 Pokud je připojeno čidlo TV a aktivována ochrana proti legionele, začne kotel po skončení odvzdušňovacího programu nahřívat zásobník pro teplou vodu. Doba přípravy teplé vody závisí na velikosti zásobníku. 9/04/ B 65

68 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI 5.4 Nastavení plynu Přestavení na jiný druh plynu UPOZORNĚNÍ Následující úkony smí provádět pouze autorizovaný servis. Kotel je od výrobce nastaven pro provoz na zemní plyn H (G0). Pro provoz na jiný druh plynu postupovat dle následujících pokynů : 4 Potom nastavit poměr vzduch/plyn. ¼ "Spřažená regulace vzduch/plyn (plný výkon)", Strana 67 ¼ "Spřažená regulace vzduch/plyn (min. výkon)", Strana 69 4 Otáčky ventilátoru nastavit pomocí parametrů MIN.OT.VENTIL., MAX.OT.VENTIL.TOP., MAX.OT.VENTIL.TUV a START.VENT : ¼ viz kapitola : "Nastavení "Servis"", Strana /04/ B

69 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Spřažená regulace vzduch/plyn (plný výkon). Odšroubovat uzávěr měřicího místa.. Připojit analyzátor spalin. UPOZORNĚNÍ Dbát na to, aby otvor kolem měřicí sondy byl během měření dobře utěsněn AUTO TEMP.: 68 STD SONNTAG :45 T0058-A 3. Nejdříve pro počáteční zobrazení stisknout tlačítko -. Na displeji se zobrazí menu MERENI EMISI. Pokud probíhá odvzdušňovací cyklus, nemohou být následující operace provedeny. C007-F Zvolit vybraný kotel. Zobrazí se vlastnosti kotle. bar EMISSION MESSUNG GENERATOR : GENE AUTO STD bar GENE : PMAX TEMP.KESSEL 68 C STROM 0µA GEBLAESE 5600 tr/min AUTO STD OFF => PMAX C00346-D Otáčet knoflíkem, až se zobrazí PMAX. Max. otáčky jsou nastaveny. 6. Změřit ve spalinách obsah O nebo CO (Přední opláštění odstraněno). C00347-D-09 9/04/ B 67

70 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI A 7. Pokud tento poměr neodpovídá předepsané hodnotě, upravit poměr plyn/vzduch pomocí seřizovacího šroubu A na plynovém bloku. 8. Průhledítkem zkontrolovat plamen. Plamen se nesmí odtrhávat. T00093-A Hodnoty O /CO ke kontrole a nastavení pro plyn H (G0) při maximálním výkonu Typ kotle Nastavená hodnota Kontrolní hodnota O (%) CO (%) O (%) CO (%) MCA 5 5, ± 0,4 8,8 ± 0, 5, ± 0,5 8,8 ± 0,3 MCA 5 5, ± 0,4 8,8 ± 0, 5, ± 0,5 8,8 ± 0,3 MCA 5/8 MI 5, ± 0,4 8,8 ± 0, 5, ± 0,5 8,8 ± 0,3 Hodnoty O /CO ke kontrole a nastavení pro propan (G3) při maximálním výkonu Průměr clony (x.xx) Typ kotle Nastavená hodnota Kontrolní hodnota Kroužek pro regulaci plynu umístit na plynový blok O (%) CO (%) O (%) CO (%) Ø mm MCA 5 5, ± 0,3 0,3 ± 0, 5, ± 0,5 0,3 ± 0,3 3,00 MCA 5 5, ± 0,3 0,3 ± 0, 5, ± 0,5 0,3 ± 0,3 4,00 MCA 5/8 MI 5, ± 0,3 0,3 ± 0, 5, ± 0,5 0,3 ± 0,3 4, /04/ B

71 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Spřažená regulace vzduch/plyn (min. výkon). Odšroubovat uzávěr měřicího místa.. Připojit analyzátor spalin. UPOZORNĚNÍ Dbát na to, aby otvor kolem měřicí sondy byl během měření dobře utěsněn AUTO TEMP.: 68 STD SONNTAG :45 T0058-A 3. Nejdříve pro počáteční zobrazení stisknout tlačítko -. Na displeji se zobrazí menu MERENI EMISI. Pokud probíhá odvzdušňovací cyklus, nemohou být následující operace provedeny. C007-F Zvolit vybraný kotel. Zobrazí se vlastnosti kotle. bar EMISSION MESSUNG GENERATOR : GENE AUTO STD bar GENE : PMAX TEMP.KESSEL 68 C STROM 0µA GEBLAESE 5600 tr/min AUTO STD OFF => PMAX C00346-D Otáčet knoflíkem, až se zobrazí PMIN. Minimální výkon je nastaven. Pokud probíhá odvzdušňovací cyklus, nemohou být následující operace provedeny. 6. Změřit ve spalinách obsah O nebo CO (Přední opláštění odstraněno). C00347-D-09 9/04/ B 69

72 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI B 7. Pokud tento poměr neodpovídá předepsané hodnotě, upravit poměr plyn/vzduch pomocí seřizovacího šroubu B na plynovém bloku. B 4 Ke snížení úrovně CO otočit seřizovacím šroubem B proti směru hodinových ručiček. 4 Ke zvýšení úrovně CO otočit seřizovacím šroubem B po směru hodinových ručiček. 8. Průhledítkem zkontrolovat plamen. Plamen má být stabilní, jeho barva modrá s oranžově zabarvenými částmi okolo hořáku. T B Hodnoty O /CO ke kontrole a nastavení pro plyn H (G0) při minimálním výkonu Typ kotle Nastavená hodnota Kontrolní hodnota O (%) CO (%) O (%) CO (%) MCA 5 5,9 ± 0,4 8,4 ± 0, 5,9 ± 0,4 8,4 ± 0, MCA 5 5,9 ± 0,4 8,4 ± 0, 5,9 ± 0,4 8,4 ± 0, MCA 5/8 MI 5,9 ± 0,4 8,4 ± 0, 5,9 ± 0,4 8,4 ± 0, Hodnoty O /CO ke kontrole a nastavení pro propan (G3) při minimálním výkonu Typ kotle Nastavená hodnota Kontrolní hodnota O (%) CO (%) O (%) CO (%) MCA 5 5,8 ± 0,3 9,9 ± 0, 5,8 ± 0,3 9,9 ± 0, MCA 5 5,8 ± 0,3 9,9 ± 0, 5,8 ± 0,3 9,9 ± 0, MCA 5/8 MI 5,8 ± 0,3 9,9 ± 0, 5,8 ± 0,3 9,9 ± 0, Zopakovat dle potřeby několikrát kontrolu při minimálním i maximálním výkonu, až je dosaženo předepsaných hodnot, aby se nemuselo provádět dodatečné nastavování. Pro opuštění režimu EMISE MERENI stisknout vícekrát tlačítko j. 70 9/04/ B

73 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Základní regulace poměru plyn/vzduch 9 A B 0 Pokud poměr plyn/vzduch není správný, je možné ho na plynové armatuře upravit základní regulací. K tomu se postupuje následovně :. Odpojit kotel od elektrického napájení.. Zavřít plynový kohout na kotli. 3. Vyjmout trubku přívodu vzduchu z Venturiho trubice. 4. Odšroubovat vrchní přípojku plynového bloku. 5. Odpojit konektor umístěný pod ventilátorem. 6. Otevřít klipsy, které drží ventilátor/směšovací koleno na tepelném výměníku. 7. Úplně odejmout celek ventilátor/směšovací koleno. ¼ Etapy 3 až 7 včetně, viz kapitola : "Kontrola hořáku a čištění tepelného výměníku", Strana Pozici škrtícího ventilu upravit otočením regulačního šroubu A na plynové armatuře. 9. Otočit regulační šroub B na plynové armatuře proti směru hodinových ručiček tak, aby lícoval s přední stranou. 0.Otočit regulační šroub B na plynové armatuře o 6 otáček po směru hodinových ručiček..při opětovné montáži všech součástek postupovat opačně. T00985-A 5.5 Kontrola a nastavení po uvedení do provozu Zobrazení parametrů v dalších úrovních Při dodávce je nastaven na regulátoru zobrazovazí režim tak, že jsou zobrazeny jen klasické parametry. Následujícím způsobem se lze přepnout do dalších úrovní : AUTO TEMP.: 68 5" STD SONNTAG :45. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vyvolat menu #SYSTEM. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Parametr ZARIZENI nastavit na ROZSIRENE. C0035-F-09 Úroveň "Odborník" - Menu #SYSTEM Parametr Rozsah nastavení Popis Nastavení od výrobce Nastavení u zákazníka ZARIZENI KLASIK Zobrazení parametrů klasické instalace KLASIK ROZSIRENO Zobrazení všech parametrů 9/04/ B 7

74 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Je jedno, která tlačítka byla stisknuta, regulátor se přepne po 30 minutách opět do režimu KLASIK Nastavení specifických parametrů instalace AUTO TEMP.: 68 5" STD SONNTAG :45 C0035-F-09. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vyvolat menu #SYSTEM. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Parametry nastavit dle skutečných přípojek na elektronické desce : Úroveň "Odborník" - Menu #SYSTEM Parametr Rozsah nastavení Popis Nastavení od výrobce OKRUH A ()() PRIMY Použití pro přímé vytápění PRIMY PROGRAM. Použito jako nezávislý okruh se samostatným časovým programem H.TEMP TUV TUV ELEK NEPRIT Provoz okruhu A i v létě přes ruční nebo automatické nastavení letního režimu Připojení druhého zásobníku teplé vody Umožňuje řízení elektrické topné vložky podle nastaveného časového programu komfortního provozu pro okruh A, v letním režimu K okruhu A se nevztahují žádné údaje OKRUH B () MIX Zapojení topného okruhu s 3-cestným směšovacím ventilem (Příklad : Podlahové vytápění) BAZEN PRIMY Použití pro řízení bazénového okruhu Využití okruhu jako přímý topný okruh OKRUH C () MIX Zapojení topného okruhu s 3-cestným směšovacím ventilem (Příklad : Podlahové vytápění) BAZEN PRIMY Použití pro řízení bazénového okruhu Využití okruhu jako přímý topný okruh MIX MIX Nastavení u zákazníka () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Pokud je v kotli vestavěné oběhové čerpadlo použito pro okruh A (parametr OKRUH A nastaven na PRIMY), zůstane výstup PUMPE A neobsazen (3) Tento parametr je zobrazen jen tehdy, pokud je parametr CERP.A nastaven na OK.AUX nebo když je osazena deska pro řízení směšovaného okruhu (příslušenství) 7 9/04/ B

75 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Odborník" - Menu #SYSTEM Parametr Rozsah nastavení Popis Nastavení od výrobce CERP.A ()() CERPADLO A Oběhové čerpadlo topného okruhu A : Výstup CERP.A je použit pouze k řízení čerpadla topného okruhu A V.AUX CIRK.TUV PRIM.CERP. POZ.HORAK CHYBA Umožňuje pokračování funkcí parametru V.AUX:, aniž by bylo doplněno příslušenství "Deska + čidlo" (Balení AD49) Umožňuje řízení cirkulačního čerpadla TV dle nastaveného časového programu pro komfortní režim a vynucení jeho provozu při odchylce od nastaveného programu pro přípravu TV Výstup CERP.A je aktivován, pokud je požadavek na vytápění od sekundárních topných okruhů Výstup CERP.A je aktivován, pokud je požadavek na chod hořáku Výstup CERP.A je aktivován, pokud je signalizována porucha C.TUV () CERPADLO Použití nabíjecího čerpadla pro přípravu teplé vody - výstup POMPE ECS PV Použití přepínacího ventilu pro akumulační přípravu teplé vody CERPADLO A V.AUX: ()(3) CIRK.TUV Použito pro cirkulační čerpadlo teplé vody CIRK.TUV PROGRAM. Použito jako nezávislý okruh se samostatným časovým programem PRIM.CERP. POZ.HORAK TUV CHYBA TUV ELEK Výstup AUX je aktivován, pokud je požadavek na teplo od sekundárních okruhů Výstup AUX je aktivován, pokud je požadavek na chod hořáku Použití primárního okruhu pro druhý zásobník teplé vody Výstup AUX je aktivován, pokud je signalizována porucha Umožňuje řízení elektrické topné vložky podle nastaveného časového programu komfortního provozu pro okruh AUX, v letním režimu E.SYST () SYSTEM Vstup je využit pro připojení čidla společného výstupu kaskády TEL.VYSTUP () AKU.ZASOBNIK TUV VRSTVEN VYR.ZAS.+TUV Kombinovaný (vyrovnávací) zásobník je odstaven pouze pro vytápění Použití zásobníku TUV se čidly (horní a dolní) Kombinovaný (vyrovnávací) zásobník pro vytápění a TUV PV SYSTEM CHYBA Výstup pro dálkové hlášení poruchy je sepnut CHYBA UDRZBA OBA Telefonní výstup je sepnutý při indikaci požadavku na údržbu Při poruše nebo hlášení údržby je výstupní kontakt sepnut TEL.KNT () ZAVR. Viz následující tabulka. ZAVR. OTEV. Nastavení u zákazníka () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Pokud je v kotli vestavěné oběhové čerpadlo použito pro okruh A (parametr OKRUH A nastaven na PRIMY), zůstane výstup PUMPE A neobsazen (3) Tento parametr je zobrazen jen tehdy, pokud je parametr CERP.A nastaven na OK.AUX nebo když je osazena deska pro řízení směšovaného okruhu (příslušenství) 9/04/ B 73

76 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Úroveň "Odborník" - Menu #SYSTEM Parametr Rozsah nastavení Popis Nastavení od výrobce TEL.VST: () PROTIMRAZ Zapnutí protimrazové ochrany kotle PROTIMRAZ 0/ A Kontakt Zap/Vyp : Umožňuje použít TEL.VST: jako vstup pro aktivaci protimrazového režimu okruhu A 0/ B Kontakt Zap/Vyp : Umožňuje použít TEL.VST: jako vstup pro aktivaci protimrazového režimu okruhu B 0/ C Kontakt Zap/Vyp : Umožňuje použít TEL.VST: jako vstup pro aktivaci protimrazového režimu okruhu C 0/ TUV Kontakt Zap/Vyp : Umožňuje použít TEL.VST: jako vstup pro aktivaci protimrazového režimu okruhu ECS 0/ AUX Kontakt Zap/Vyp : Umožňuje použít TEL.VST: jako vstup pro aktivaci protimrazového režimu okruhu AUX (V.AUX: když je zapojeno příslušenství * nebo výstup CERP.A je nakonfigurován jako OK.AUX) Pokud TEL.VST: není aktivní, sleduje pomocný okruh AUX maximální kotlovou teplotu (parametr T.MAX.KOTEL). Nastavení u zákazníka () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Pokud je v kotli vestavěné oběhové čerpadlo použito pro okruh A (parametr OKRUH A nastaven na PRIMY), zůstane výstup PUMPE A neobsazen (3) Tento parametr je zobrazen jen tehdy, pokud je parametr CERP.A nastaven na OK.AUX nebo když je osazena deska pro řízení směšovaného okruhu (příslušenství) Vliv nastavení parametru TEL.KNT na kontakt TEL.VST TEL.KNT TEL.VST: Kontakt TEL.VST sepnut Kontakt TEL.VST rozepnut ZAVR. PROTIMRAZ Režim protimrazové ochrany je aktivní pro všechny okruhy řízené kotlem. Na kotli vybraný režim je aktivní. 0/ A Pro okruh vybraný režim je aktivní. Režim protimrazové ochrany daného okruhu je aktivní. 0/ B Pro okruh vybraný režim je aktivní. Režim protimrazové ochrany daného okruhu je aktivní. 0/ C Pro okruh vybraný režim je aktivní. Režim protimrazové ochrany daného okruhu je aktivní. 0/ TUV Režim vybraný pro okruh TV je aktivní. Režim protimrazové ochrany pro okruh TV je aktivní. 0/ AUX 4 Výstup MAUX svorkovnice je aktivován. 4 Výstup MAUX svorkovnice není aktivován. 4 Kotel je provozován na maximální požadovanou teplotu T.MAX.KOTEL. 4 Kotel je regulátorem řízen na požadovanou teplotu, závislou na venkovní teplotě. OTEV. PROTIMRAZ Na kotli vybraný režim je aktivní. Režim protimrazové ochrany je aktivní pro všechny okruhy řízené kotlem. 0/ A Režim protimrazové ochrany daného okruhu je aktivní. 0/ B Režim protimrazové ochrany daného okruhu je aktivní. 0/ C Režim protimrazové ochrany daného okruhu je aktivní. 0/ TUV Režim protimrazové ochrany pro okruh TV je aktivní. 0/ AUX 4 Výstup MAUX svorkovnice není aktivován. 4 Kotel je regulátorem řízen na požadovanou teplotu, závislou na venkovní teplotě. Pro okruh vybraný režim je aktivní. Pro okruh vybraný režim je aktivní. Pro okruh vybraný režim je aktivní. Režim vybraný pro okruh TV je aktivní. 4 Výstup MAUX svorkovnice je aktivován. 4 Kotel je provozován na maximální požadovanou teplotu T.MAX.KOTEL. 74 9/04/ B

77 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Označení okruhů a kotle AUTO TEMP.: 68 5" STD SONNTAG :45. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vybrat menu #NAZEV OKRUHU. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 bar KREIS B E Personalisieren Sie den Namen dieses Kreises B AUTO STD A B C D E. C0035-F-09 C00344-C Zvolit okruh nebo kotel, který má být přejmenován. Úroveň "Odborník" - Menu #NAZEV OKRUHU Parametr Popis Název přidělený obsluhou OKRUH A Okruh A OKRUH B Okruh B OKRUH C Okruh C V.AUX Přídavný okruh OKRUH TUV Okruh teplé vody GENE Zdroj tepla 4. Otáčet knoflíkem, aby se vybral první znak (písmeno) ze seznamu. Pro potvrzení stisknout otočný knoflík. 5. Druhým stiskem se zadá druhý znak (písmeno) nebo otáčet knoflíkem k vložení prázdného znaku. 6. Další znaky volit tím samým způsobem. Zóna pro zadání může obsahovat až 7 znaků. Ke změně jiného znaku otáčet knoflíkem. K opuštění beze změny stisknout tlačítko h.. X Y Z 7. Pro potvrzení názvu stisknout otočný knoflík a potom otočit trochu proti smyslu hodinových ručiček. Když se zobrazí symbol U, stisknout otočný knoflík. Název je potvrzen. Pokud je název dlouhý 7 znaků, bude potvrzen automaticky tím, že se potvrdí poslední znak. bar KREIS B EINGAN Personalisieren Sie den Namen dieses Kreises B AUTO STD C00345-C-09 9/04/ B 75

78 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Nastavení topné křivky Pokud je připojeno venkovní čidlo, může se nastavit topná křivka AUTO TEMP.: 68 5" STD SONNTAG :45 C0035-F-09. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vybrat menu #SEKUNDAR.PARAMETRY. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Vybrat parametr STRMOST... bar BAU TRAEGHEIT STEILHEIT B STEILHEIT C ESTRICHTROCKNUNG AUTO STD NEIN C0036-D-09 bar STEILHEIT B Steilheit der Heizkurve des Kreises B AUTO STD.0 4. Pro přímou změnu hodnoty otáčet knoflíkem. Aby se změnila hodnota při současném zobrazení křivky, stisknout tlačítko f. bar AUTO STD 0.7 C0037-D-09 0,7 5. Ke změně křivky otáčet knoflíkem. 6. Pro potvrzení stisknout otočný knoflík. Pro zrušení stisknout tlačítko h. 0.7 = Nastavení strmosti topného okruhu C0038-B /04/ B

79 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Topná křivka bez MTPO Parametr MPTO (omezení minimální teploty topné vody) zajišťuje minimální provozní teplotu v kotlovém okruhu (ta může být konstantní, pokud je strmost topné křivky tohoto okruhu nastavena na nulu). 75 C A Maximální teplota okruhu Z Teplota náběhové vody okruhu při venkovní teplotě 0 C E Požadovaná hodnota DEN (komfortní režim) R T Venkovní teplota, při které je dosažena maximální teplota v okruhu Hodnota strmosti topného okruhu Tato hodnota odpovídá parametru STRMOST ¼ viz kapitola : "Nastavení "Servis"", Strana C Při změně strmosti topného okruhu jsou Z a T znovu vypočteny a automaticky nastaveny. C0039-B Topná křivka s MTPO Parametr MPTO (omezení minimální teploty topné vody) zajišťuje minimální provozní teplotu v kotlovém okruhu (ta může být konstantní, pokud je strmost topné křivky tohoto okruhu nastavena na nulu). 75 C A Maximální teplota okruhu Z Teplota náběhové vody okruhu při venkovní teplotě 0 C E Požadovaná hodnota DEN (komfortní režim) 64 R Venkovní teplota, při které je dosažena maximální teplota v okruhu X T Hodnota strmosti topného okruhu Tato hodnota odpovídá parametru STRMOST ¼ viz kapitola : "Nastavení "Servis"", Strana C C0030-B x Nastavená hodnota parametru MTPO DE Při změně strmosti topného okruhu jsou Z a T znovu vypočteny a automaticky nastaveny. 9/04/ B 77

80 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Dokončení prací T005-A. Odstranit měřicí zařízení.. Nasadit zpět uzávěr měřicí vývodky. 3. Znovu nasadit přední opláštění. Znovu utáhnout o /4 otáčky šrouby. 4. Topný systém nahřát na teplotu asi 70 C. 5. Kotel vypnout. 6. Asi po 0 min topný systém odvzdušnit. 7. Zkontrolovat tlak vody. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a bar). 8. Na typovém štítku zakřížkovat použitý druh plynu. 9. Vyplnit kontrolní list (checklist). 0.Zaškolit obsluhu ohledně způsobu funkce zařízení, kotle a regulátoru..informovat uživatele o četnosti požadovaných údržbových prací. Nastavení parametru data příští údržby a kontaktních údajů na servis. ¼ viz kapitola : "Údržba přizpůsobená specifikám instalace", Strana 00..Předat uživateli všechny návody k obsluze. Uvedení kotle do provozu je tímto ukončeno. Mnohé parametry kotle jsou přednastaveny od výrobce. Tyto parametry jsou vhodné pro většinu topných systémů. Pro ostatní topné systémy a situace lze parametry změnit. 5.6 Zobrazení naměřených hodnot Mnohé z veličin měřených spotřebičem jsou zobrazeny v menu #MERENI. bar AUTO STD SONNTAG :45 C009-D-09. Vyvolat úroveň "Uživatel" : Stisknout tlačítko >.. Vybrat menu #MERENI. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6. Úroveň "Uživatel" - Menu #MERENI Parametr Popis Jednotka VENK.TEPLOTA Venkovní teplota C PROST.TEPL.A () Prostorová teplota okruhu A C PROST.TEPL.B () Prostorová teplota okruhu B C () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny. () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN. 78 9/04/ B

81 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Uživatel" - Menu #MERENI Parametr Popis Jednotka PROST.TEPL.C () Prostorová teplota okruhu C C KOTL.TEPLOTA Teplota kotlové vody C TLAK Tlak vodu v systému bar TEPLOTA TUV () Teplota TV v zásobníku C TEPLOTA AKU () Teplota vody v akumulačním zásobníku C TEPL. BAZEN B () Teplota vody v bazénovém okruhu B C TEPL.BAZEN C () Teplota vody v bazénovém okruhu C C TEPL.OKRUHU B () () Teplota náběhové vody okruhu B C TEPL.OKRUHU C () () Teplota náběhové vody okruhu C C TEPL.SYSTEM ()() Teplota vody na výstupu kaskády více spotřebičů C TEPL.TUV DOLE () Teplota vody ve spodní části zásobníku TV C TEPL.ZASOB.AUX ()() Teplota vody ve druhém zásobníku TV, který je připojen na okruh AUX C TEPLOTA TUV ()() Teplota vody ve druhém zásobníku TV, který je připojen na okruh A C TEPLOTA VRATKY () Teplota vody ve vratném potrubí kotle C OT.VENTILATOR () Otáčky ventilátoru ot/min VYKON KOTLE () Aktuální relativní výkon kotle (0 % : Hořák vypnut nebo pracuje na minimální výkon) % I-PROUD (µa) () Ionizační proud µa POCET.STARTU () PROVOZ.HODINY () Počet startů hořáku (nelze resetovat) Počitadlo navýší stav po každých 8 zapnutí o 8 startů Provozní hodiny hořáku (nelze resetovat) Počitadlo navýší stav každé hod o hodiny VST.0-0V ()() Napětí na vstupu 0-0 V V CTRL () Číslo verze softwaru () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny. () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN. h 5.7 Změna nastavení Ovládací panel kotle je nastaven pro nejběžnější otopné soustavy. S tímto nastavením budou správně fungovat téměř všechny otopné soustavy. Uživatel nebo servisní technik mohou parametry upravovat podle vlastního přání. ¼ Pokud jde o nastavení v úrovní "Uživatel", viz Návod k obsluze. 9/04/ B 79

82 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Volba jazyka AUTO TEMP.: 68 5" STD SONNTAG :45 C0035-F-09. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vybrat menu #JAZYK. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 Úroveň "Odborník" - Menu #JAZYK Rozsah nastavení Popis Nastavení od výrobce FRANCAIS Zobrazení ve francouzštině FRANCAIS DEUTSCH Zobrazení v němčině ENGLISH Zobrazení v angličtině ITALIANO Zobrazení v italštině ESPANOL Zobrazení ve španělštině NEDERLANDS Zobrazení v holandštině PУCCKИЙ Zobrazení v ruštině POLSKY Zobrazení v polštině TÜRK Zobrazení v turečtině Kalibrace čidel bar AUTO STD SONNTAG :45 C009-D-09. Vyvolat úroveň "Uživatel" : Stisknout tlačítko >.. Vybrat menu #NASTAVENI. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Nastavit následující parametry : 80 9/04/ B

83 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Uživatel" - Menu #NASTAVENI Parametr Rozsah nastavení Popis LET/ZIM 5 až 30 C Umožňuje nastavit venkovní teplotu, od které bude vytápění vypnuto. Nastavení od výrobce C Nastavení u zákazníka NE 4 Oběhová čerpadla topných okruhů jsou vypnuta. 4 Hořák je v provozu pouze při požadavku na přípravu TUV. 4 Zobrazí se písmeno E a symbol p. Vytápění není nikdy automaticky vypnuto KAL.VENK.CIDLA Kalibrace venkovního čidla : Umožňuje nastavit korekci venkovní teploty KAL.PROSTORU A () Kalibrace prostorového čidla okruhu A : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená POSUN TEPL.A () -5.0 až +5.0 C Posunutí prostorové teploty okruhu A : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená PROTIMRAZ A 0.5 až 0 C Mez aktivace protimrazové ochrany dle prostorové teploty pro okruh A KAL.PROSTORU B () (3) Kalibrace prostorového čidla okruhu B : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená POSUN TEPL.B ()(3) -5.0 až +5.0 C Posunutí prostorové teploty okruhu B : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená PROTIMRAZ B (3) 0.5 až 0 C Prostorová teplota pro aktivaci protimrazové ochrany okruhu B KAL.PROSTORU C () (3) Kalibrace prostorového čidla okruhu C : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená POSUN TEPL.C ()(3) -5.0 až +5.0 C Posunutí prostorové teploty okruhu C : Slouží k řízení teploty vytápěného prostoru Toto nastavení provést hodiny po připojení napájení, jakmile je prostorová teplota ustálená PROTIMRAZ C (3) 0.5 až 0 C Mez aktivace protimrazové ochrany dle prostorové teploty pro okruh C () Parametr se zobrazí pouze tehdy, je-li na příslušný okruh připojeno prostorové čidlo () Parametr se zobrazí pouze tehdy, není-li na příslušný okruh připojeno žádné prostorové čidlo (3) Parametr se zobrazí pouze tehdy, pokud je příslušný okruh skutečně připojen Venkovní teplota Prostorová teplota okruhu A C Prostorová teplota okruhu B C Prostorová teplota okruhu C C 9/04/ B 8

84 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Nastavení "Servis" AUTO TEMP.: 68 5" STD SONNTAG :45. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Nastavit následující parametry : 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 C0035-F-09 Úroveň "Odborník" - Menu #MEZE PRIM.OKRUH Parametr Rozsah nastavení Popis Nastavení od výrobce Nastavení u zákazníka T.MAX.KOTEL 0 až 90 C Maximální kotlová teplota 75 C MAX.VYKON % () 0-00 % Maximální výkon kotle při vytápění 00 % MAX.TUV % ()() 0-00 % Maximální výkon kotle při přípravě teplé vody MIN.OT.VENTIL. () MAX.OT.VEN.TOP () MAX.OT.VEN.TUV () ot/min Minimální nastavené otáčky ventilátoru ot/min Nastavení maximálních otáček ventilátoru při vytápění ot/min Nastavení maximálních otáček ventilátoru při přípravě TUV START.VENT () ot/min Optimální nastavení otáček ventilátoru při zapnutí kotle 00 % Viz následující tabulka Viz následující tabulka Viz následující tabulka Viz následující tabulka MAX.OT.CERP. () 0-00 % Maximální otáčky čerpadla Viz následující tabulka MIN.OT.CERP. () 0-00 % Minimální otáčky čerpadla Viz následující tabulka () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Parametr se zobrazí pouze tehdy, je-li VYST.TUV: nastaven na CERP. Druh plynu Parametr Jednotka MCA 5 MCA 5 MCA 5/8 MI Zemní plyn H (G0) MIN.OT.VENTIL. ot/min MAX.OT.VEN.TOP ot/min MAX.OT.VEN.TUV ot/min START.VENT ot/min propan (G3) MIN.OT.VENTIL. ot/min MAX.OT.VEN.TOP ot/min MAX.OT.VEN.TUV ot/min START.VENT ot/min /04/ B

85 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Odborník" - Menu #MEZE SEK.OKRUHU Parametr Rozsah nastavení Popis Nastavení od výrobce T.MAX.OKRUH A 0 až 95 C Maximální teplota (Okruh A) Viz následující poznámky T.MAX.OKRUH B 0 až 95 C Maximální teplota (Okruh B) Viz následující poznámky T.MAX.OKRUH C 0 až 95 C Maximální teplota (Okruh C) Viz následující poznámky VEN.MRAZ NE, -8 až +0 C Mez venkovní teploty aktivující protimrazovou ochranu. Je-li venkovní teplota pod touto hranicí, jsou čerpadla trvale v provozu a probíhá vytápění na min. nastavenou teplotu v topných okruzích. V případě nastavení NOC:VYPNUT je udržována pouze minimální teplota nastavitelná pro každý okruh (Menu #PARAMETRY SEK.OKR.). NE : Protimrazová ochrana není aktivována MTPO DE.A ()() NE, 0 až 90 C Patní teplota při komfortním režimu (Okruh A) NE MTPO NO.A ()() NE, 0 až 90 C Patní teplota při útlumovém režimu (Okruh A) NE MTPO DE.B ()() NE, 0 až 90 C Patní teplota při komfortním režimu (Okruh B) NE MTPO NO.B ()() NE, 0 až 90 C Patní teplota při útlumovém režimu (Okruh B) NE MTPO DE.C ()() NE, 0 až 90 C Patní teplota při komfortním režimu (Okruh C) NE MTPO NO.C ()() NE, 0 až 90 C Patní teplota při útlumovém režimu (Okruh C) NE () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Parametr lze nastavit na topné křivce stiskem tlačítka f. 75 C 50 C 50 C +3 C Úroveň "Odborník" - Menu #PARAM.PRIM.OKR. Parametr Rozsah nastavení Popis Nastavení od výrobce HORAK MIN.PROV ()() 0 až 80 vteřin Nastavení minimální doby provozu hořáku (V režimu "Vytápění") DOBEH až 30 min Maximální doba doběhu kotlového KOTL.CERP. () čerpadla BL.VSTUP () TOP.STOP Konfigurace vstupu BL na CPU Pokud je kontakt rozepnut, je vytápění vypnuto. Příprava TV zůstává nicméně v provozu (pokud je parametr C.TUV: nastaven na PV). Automatické opětovné zapnutí, pokud je kontakt sepnutý. CELK.STOP REZIM PORUCH Konfigurace vstupu BL na CPU Pokud je kontakt rozepnut, jsou vytápění a příprava TV vypnuty. Automatické opětovné zapnutí, pokud je kontakt sepnutý. Konfigurace vstupu BL na CPU Pokud je kontakt rozepnut, provede se bezpečnostní vypnutí vytápění. Opětovné zapnutí vyžaduje odblokování automatiky hořáku na kotli. () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Parametr lze nastavit na topné křivce stiskem tlačítka f 30 sekund 4 min CELK.STOP Nastavení u zákazníka 9/04/ B 83

86 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Úroveň "Odborník" - Menu #PARAMETRY SEK.OKR. Parametr Rozsah nastavení TYP BUDOVY ()(3) 0 (0 hod) až 0 (50 hod) Popis Nastavení koeficientu tepelné setrvačnosti budovy : 0 pro stavby se slabou tepelnou izolací. 3 pro stavby se střední tepelnou izolací. 0 pro stavby s velmi dobrou tepelnou izolací. Změna nastavení od výrobce se používá jen v odůvodněných případech. STRMOST A 0 až 4 Strmost topné křivky pro topný okruh A Viz následující poznámky VLIV T.PROST.A 0 až 0 Vliv prostorového čidla A Viz následující poznámky STRMOST B 0 až 4 Strmost topné křivky pro topný okruh B Viz následující poznámky VLIV T.PROST.B 0 až 0 Vliv prostorového čidla B Viz následující poznámky STRMOST C 0 až 4 Strmost topné křivky pro topný okruh C Viz následující poznámky VLIV T.PROST.C 0 až 0 Vliv prostorového čidla C Viz následující poznámky VYSOUS. PODLAHY NE, B, C, B+C Vysoušení podlahovým vytápěním Viz následující poznámky Nastavení od výrobce 3 ( hod) POC.TEPL.VYSOUS. () 0 až 50 C Počáteční teplota vysoušení podlahy 0 C KONC.TEPL.VYSOUS. () 0 až 50 C Koncová teplota vysoušení podlahy 0 C VYSOUS. PODLAHY 0 až 99 0 DNY () NOC POKLES Je udržována nastavená útlumová teplota (Útlumový režim) Viz následující poznámky VYPNUT Kotel je odstaven (Útlumový režim) Viz následující poznámky VST.0-0V NE / ZAP Aktivace externího řízení 0-0 V Viz následující poznámky VMIN/OFF 0-0V (3) 0 až 0 V Napětí odpovídající minimální požadované hodnotě VMAX 0-0V (3) 0 až 0 V Napětí odpovídající maximální požadované hodnotě NE POKLES NE 0.5 V 9.5 V MIN MEZ 0-0V (3) 0 až 70 C Minimální požadovaná teplota 0 C MAX MEZ 0-0V (3) 0 až 00 C Maximální požadovaná teplota 80 C PRAC.PASM.MIXU 4 až 6 K Šířka regulačního pásma pro řízení 3- cestného ventilu. Možnost zvětšit šířku pásma, pokud reagují ventily příliš rychle nebo zmenšit šířku pásma, pokud reagují příliš pomalu. K/M POSUN 0 až 6 K Minimální teplotní posun mezi kotlovou teplotou a náběhovou teplotou směšovaného okruhu () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Parametr je zobrazen pouze tehdy, pokud není VYSOUS. PODLAHY nastaveno na NE (3) Parametr se zobrazí pouze tehdy, pokud je VST.0-0V nastaven na ZAP. (4) Pokud je připojen přepínací ventil, je příprava teplé vody nezávisle na tomto nastavení vždy přednostní. K 4 K Nastavení u zákazníka 84 9/04/ B

87 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Odborník" - Menu #PARAMETRY SEK.OKR. Parametr Rozsah nastavení Popis DOBEH CERP.UT 0 až 5 min Zpoždění vypnutí oběhového čerpadla pro vytápění. Zpožděné vypnutí čerpadla pro vytápění zabraňuje přehřátí kotle. DOBEH CERP.TUV 0 až 5 min Doběh čerpadla pro vytápění. Zpožděné vypnutí nabíjecího čerpadla teplé vody zabraňuje přehřátí kotle a okruhů pro vytápění (Jen pokud je použito nabíjecí čerpadlo). ADAPT ZAPNUTO Automatické nastavení strmosti a posunu topné křivky pro všechny okruhy s připojeným prostorovým čidlem s nastaveným vlivem prost. čidla >0. VYPNUTO Topná křivka může být měněna pouze ručně. TUV PREDNOST (4) PREDNOST Během přípravy teplé vody je přerušeno vytápění i ohřev bazénu. RELATIV SOUBEH Příprava teplé vody a vytápění směšovaných okruhů jen pokud je k dispozici dostatečný tepelný výkon a umožňuje to hydraulické zapojení. Současná příprava teplé vody a vytápění, pokud to umožňuje hydraulické zapojení. a Nebezpečí přehřátí přímého topného okruhu. PRIM.TEPL.TUV 50 až 90 C Požadovaná kotlová teplota při přípravě teplé vody ANTILEG. Funkce "Ochrana proti legionele" umožňuje v zásobníkovém ohřívači zničení legionely, která způsobuje onemocnění dýchacích cest - legionelózu. NE DENNE TYDEN Funkce ochrany proti legionele není aktivována Zásobník bude zahřát na 70 C denně od 4:00 hod do 5:00 hod Zásobník bude zahřát na 70 C každou sobotu od 4:00 hod do 5:00 hod () Parametr je zobrazen pouze tehdy, je-li ZARIZENI nastaveno na ROZSIREN () Parametr je zobrazen pouze tehdy, pokud není VYSOUS. PODLAHY nastaveno na NE (3) Parametr se zobrazí pouze tehdy, pokud je VST.0-0V nastaven na ZAP. (4) Pokud je připojen přepínací ventil, je příprava teplé vody nezávisle na tomto nastavení vždy přednostní. Nastavení od výrobce 4 min min ZAPNUTO PREDNOST 75 C NE Nastavení u zákazníka T.MAX.OKRUH UPOZORNĚNÍ V případě podlahového vytápění neměnit nastavení od výrobce (50 C). Při instalaci musí být dodrženy platné místní zákonné předpisy. 4 V případě jednoho přímého topného okruhu připojit bezpečnostní omezovací termostat na kontakt BL. 4 V případě směšovaného okruhu (B nebo C) připojit bezpečnostní omezovací termostat na kontakt TS. 9/04/ B 85

88 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI STRMOST... Topná křivka okruhu A, B nebo C x y A Venkovní teplota ( C) Výstupní teplota z kotle ( C) Maximální teplota okruhu B - C M00678-B VYSOUS. PODLAHY Umožňuje zadání konstantní náběhové teploty nebo růstu teploty po nastavitelných krocích, aby se urychlilo vysoušení potěru podlahovým vytápěním. Nastavení těchto teplot musí odpovídat doporučení projektanta podlahového vytápění. Aktivace tohoto parametru (jiné než NE) vede k trvalému zobrazení VYSOUS. PODLAHY a deaktivuje ostatní regulační funkce. Jakmile je toto vysoušení aktivní, všechny ostatní okruhy (např. teplá voda) jsou mimo provoz. Použití této funkce je možné pouze pro okruhy B a C. 6 A KONC.TEPL.VYSOUS. 5 C00768-A Z E R T Y POC.TEPL.VYSOUS. Dnes VYSOUS. PODLAHY DNY Normální regulace (konec vysoušení) Požadovaná teplota pro vytápění ( C) 3 00:00 00:00 00: :00 00:00 00: C00769-A 4 Příklad A KONC.TEPL.VYSOUS. : 47 C Z POC.TEPL.VYSOUS. : 0 C R T Y VYSOUS. PODLAHY DNY Normální regulace (konec vysoušení) Požadovaná teplota pro vytápění ( C) Denně v půlnoci (00:00) : Požadovaná hodnota (START VYSOU.TEPL.) je znovu vypočtena a je aktualizován počet zbývajících dní (DNY VYS.PODLAHY). 86 9/04/ B

89 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu VLIV T.PROST. Umožňuje nastavit vliv prostorového čidla na teplotu otopné vody pro daný okruh. 0 Zcela bez vlivu (funguje pouze jako dálkové ovládání) Velmi malý vliv 3 Střední vliv (doporučeno) 0 Funguje jako prostorový regulátor NOC Tento parametr se zobrazí, jestliže alespoň topný okruh neobsahuje prostorové čidlo. Pro okruhy bez prostorového čidla : 4 NOC:POKLES (útlumový režim) : Během této periody je udržována útlumová teplota. Čerpadlo daného okruhu je trvale v provozu. 4 NOC:VYPNUT (Vypnutí) : Vytápění je během této periody vypnuto. Pokud je aktivována funkce protimrazové ochrany, je během útlumového režimu udržována útlumová teplota. Pro okruhy s prostorovým čidlem : 4 Pokud je prostorová teplota nižší než požadovaná hodnota : Během této periody je udržována útlumová teplota. Čerpadlo daného okruhu je trvale v provozu. 4 Pokud je prostorová teplota vyšší než požadovaná hodnota : Vytápění je během této periody vypnuto. Pokud je aktivována funkce protimrazové ochrany, je během útlumového režimu udržována útlumová teplota. Funkce 0-0 V Tato funkce slouží k řízení kotle se vstupem 0-0 V pro připojení externí regulace s napěťovým výstupem 0-0 V. Tento řídící povel udává kotli požadavek na určitou teplotu kotle. Musí být dbáno na to, aby parametr T.MAX.KOTEL byl větší než MAX MEZ 0-0V M00679-A Žádaná teplota náběhové vody ( C) Napájecí napětí (V) - DC 3 0 V 4 MIN MEZ 0-0V 5 MAX MEZ 0-0V 6 VMIN/OFF 0-0V 7 VMAX 0-0V 8 0 V x y Napětí na vstupu Kotlová teplota 9/04/ B 87

90 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Je-li vstupní napětí pod VMIN/OFF 0-0V, je kotel vypnut. Požadovaná hodnota kotlové teploty odpovídá striktně vstupnímu řídicímu napětí 0-0 V. Sekundární okruhy topného systému pracují dále, ale bez vlivu na kotlovou teplotu. V případě použití řídicího napětí 0-0 V a jednoho sekundárního okruhu kotle je třeba je třeba zajistit, aby externí regulátor vybavený tímto napěťovým výstupem v rozmezí 0-0 V požadoval vždy minimální teplotu rovnou potřebě tohoto sekundárního okruhu Konfigurace topného systému AUTO TEMP.: 68 5" STD SONNTAG :45. Vstup do úrovně "Odborník" : Tlačítko - stisknout asi na 5 s.. Vyvolat menu #SIT. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Nastavit následující parametry : C0035-F-09 Úroveň "Odborník" - Menu #SIT () Parametr Rozsah nastavení Popis Nastavení od výrobce KASKADA ZAP / NE ZAP : Zapojení do kaskády NE REGULACE MASTER () ZAP / NE Tento regulátor je na sběrnici konfigurován jako řídicí SIT SYSTEMU (3) Specifické menu : Spotřebiče nebo moduly VM jsou konfigurovány do kaskádového zapojení (Viz následující kapitola : "Přístroje zapojit do kaskádového zapojení") FUNKCE (3) KLASIK Provoz v kaskádě : Postupné zapínání kotlů v kaskádě s upřednostněním jejich minimálního potřebného počtu PARALEL Paralelní provoz kaskády : Pokud je venkovní teplota nižší než hodnota PARALEL. KASK., zapnou se současně všechny kotle KASK:PARALEL (4) -0 až 0 C Venkovní teplota pro sepnutí všech stupňů v paralelním režimu ZPOZDENI STUP. () až 30 min Zpoždění zapnutí a vypnutí spotřebičů. CISLO SLAVE (5) až 0 Nastavit adresy BUS podřízených kotlů () Menu se zobrazí pouze tehdy, pokud je parametr ZARIZENI nastaveno na ROZSIRENO () Parametr se zobrazí pouze tehdy, pokud je parametr KASKADA nastaven na ZAP (3) Parametr se zobrazí pouze tehdy, pokud je parametr REGULATOR MASTER nastaven na ANO (4) Parametr se zobrazí pouze tehdy, pokud je FUNKCE nastavena na PARALEL (5) Parametr se zobrazí pouze tehdy, pokud je parametr REGULATOR MASTER nastaven na NE ZAP KLASIK 0 C 4 min Nastavení u zákazníka 88 9/04/ B

91 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Úroveň "Odborník" - Menu #SIT () Parametr Rozsah nastavení Popis Nastavení od výrobce MIX IOBL Specifické menu (Není aktivní) SCENARIO InOne Specifické menu : Nakonfigurovat Scenario InOne, které je řízeno z elektronické desky SCU (Viz následující kapitola : "Nakonfigurování Scenaria") VZDALENY PRIST Specifické menu : Viz níže () Menu se zobrazí pouze tehdy, pokud je parametr ZARIZENI nastaveno na ROZSIRENO () Parametr se zobrazí pouze tehdy, pokud je parametr KASKADA nastaven na ZAP (3) Parametr se zobrazí pouze tehdy, pokud je parametr REGULATOR MASTER nastaven na ANO (4) Parametr se zobrazí pouze tehdy, pokud je FUNKCE nastavena na PARALEL (5) Parametr se zobrazí pouze tehdy, pokud je parametr REGULATOR MASTER nastaven na NE Nastavení u zákazníka 9/04/ B 89

92 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Přístroje zapojit do kaskádového zapojení KASKADE EIN MEISTER REGELUNG EIN SYSTEMNETZ FUNKT KLASSISCH STUFEN SPERRE 4' AUTO STD V případě kaskádového zapojení mohou být kotle a/nebo moduly VM konfigurovány jako podřízené. Postupovat následovně :. Stiskem otočného knoflíku a pak otáčením nastavit parametr KASKADA na ZAP a dále pro potvrzení znovu stisknout otočný knoflík.. Pro vyvolání specifického menu zvolit SYSTEM-SIT a stisknout otočný knoflík. C00409-B Pro přidání dalšího podřízeného přístroje zvolit PRIDAT SLAVE ANZAHL NETZELEMENT SKLAVE ADDIEREN NETZ LOSCHEN AUTO STD SKLAVE ADDIEREN GENE:, 5, VM: 9, AUTO STD 4 C0040-B Nyní mohou být na displeji zvolena čísla podřízených kotlů a přiřazeny do sítě. Čísla až 0 jsou určeny pro kotle a čísla 0 až 39 pro moduly VM. Pro listování čísly otáčet knoflíkem a pak stiskem potvrdit zvolené číslo. Pro návrat k předchozímu listování stisknout j. 5. Pro vymazání podřízeného přístroje zvolit MAZAT SIT NETZ LOSCHEN GENE:, 5, VM: 9, AUTO STD 4 C004-A Nyní mohou být na displeji zvolena čísla podřízených kotlů pro vymazání ze sítě. Pro listování čísly otáčet knoflíkem a pak stiskem smazat zvolené číslo. Pro návrat k předchozímu listování stisknout j. C0043-A /04/ B

93 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu ANZAHL NETZELEMENT GENE:, 5, VM: 9, AUTO STD 4 7. Zvolit POCET PRISTROJU. Tento parametr zobrazí počet rozpoznaných přístrojů připojených do sítě. Pro návrat k předchozímu listování stisknout j. C004-B-09 9/04/ B 9

94 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Nakonfigurování Scenaria Přes datovou sběrnici lze zvolit Scenario a přidělit různé akční členy IOBL. Postupovat následovně :. V menu #SIT zvolit příslušenství SCENARIO InOne STUFEN SPERRE 3WM IOBL SCENARIO InOne ENTFERNE GERAT AUTO STD 4' AUTO SCENARIO Bitte Scenario zu definieren wahlen C0044-B-09. Otočným knoflíkem zvolit přidělené číslo; mohou být zapamatována až 4 Scenaria. Pro potvrzení stisknout otočný knoflík. C0045-A Otáčením knoflíku zvolit příslušné scenário a pak potvrdit. AUTO Scenario konfigurieren FERIEN ON C0046-A-09 Scenaria k dispozici NEPRIT.ZAP NEPRIT.VYP VYST.AUX ZAP VYST.AUX VYP TUV DEN TUV NOC CHYBA ON CHYBA OFF TEL.VST.ZAP TEL.VST.VYP Popis Prázdninový režim zapnutý (všechny okruhy) Prázdninový režim vypnutý (všechny okruhy) Výstup AUX aktivován Výstup AUX deaktivován Příprava teplé vody v komfortním režimu Příprava teplé vody v útlumovém režimu Aktivovaná chyba Není aktivována žádná chyba Hlášení poruchy nebo datum údržby je aktivováno NEPRIT.ZAP Přidány různé akční členy InOne, které byly přiřazeny Scenariu a potvrdit stiskem otočného knoflíku. Bindet verschiedenen InOne Beteiligten ein. Auf den Knopf drucken, um zu beenden. AUTO C0047-A /04/ B

95 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Mazání periferních přístrojů Při mazání periferních přístrojů postupovat následovně :. V menu SIT zvolit přísliušenství VZDALENE MODULY STUFEN SPERRE 3WM IOBL SCENARIO InOne ENTFERNE GERAT AUTO STD 4' C0049-B-09. Otáčením knoflíku zvolit přístroj k vymazání. AUTO MEISTER REGELUNG InOne scenario zu entfernen wählen C0040-B-09 9/04/ B 93

96 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Kotel obsluhovaný přes přepínač IOBL Scenario Kotel může být obsluhován přes přepínač Scenaria (kotel je dále posuzován jako podřízený). Postupovat následovně :. Pro přístup k tlačítku LEARN odstranit kryt z přepínače Scenaria IOBL. C004-B 30V 30V bar LEARN? JA Ein Gerat versucht sich zu verbinden, wollen Sie ihn erlauben? AUTO STD C004-B-09. Stisknout tlačítko LEARN a potom tlačítko, které má Scenario naladit. Přes sběrnici je na kotel vyslán párovací signál, který na ovládacím panelu zobrazí následující hlášení : "Přístroj se pokouší připojit, chcete to povolit?" 94 9/04/ B

97 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu LEARN? Ein Gerat versucht sich zu verbinden, wollen Sie ihn erlauben? AUTO STD JA 3. Stiskem otočného knoflíku nastavit displej na ANO a potvrdit stiskem otočného knoflíku WAHL DES KREISES AUTO STD B C0043-A Otáčením knoflíku a potvrzením jeho stiskem vybrat okruh, který má řídit Scenario. POZOR Jestliže Elektronická deska SCU není správně spárována, zobrazí se následující hlášení : "Pozor, nejsou identifikovány všechny SCU". Proces párování začne znovu. C0044-B Otáčením knoflíku zvolit příslušné scenário a pak potvrdit FUNKTION : Funktion des scenario AUTO STD FERIEN C0045-A-09 Scenaria k dispozici AUTO DEN NOC NEPRIT. P P P3 P4 Popis Automatický provoz dle nastaveného programu Komfortní režim Útlumový režim Prázdninový režim Výběr programu P Výběr programu P Výběr programu P3 Výběr programu P4 6. Párování ukončit stiskem tlačítke LEARN na přepínači Scenario IOBL. 9/04/ B 95

98 5. Uvedení do provozu MCA 5 - MCA 5 MCA 5/8 MI Mazání komunikací přepínačem Scenario IOBL ENTFERNEN? Scenen Reset AUTO STD JA Přepínačem scenário může být mazány tabulky komunikací. Postupovat následovně :. Stisknout na přepínačí Scenario tlačítko LEARN a pak tlačítko kterým je řízena komunikace k vymazání. Zobrazí se hlášení, které se zeptá, zda má být vymazána komunikace zobrazená na rozhraní ovládacího modulu.. Stiskem otočného knoflíku nastavit displej na ANO a potvrdit stiskem otočného knoflíku. C0046-A Tlačítkem LEARN na přepínači IOBL Scenario potvrdit vymazání BESTATIGEN : Bitte Vorgang mit LEARN schalter bestatigen um scenario zu beenden AUTO STD C0047-A /04/ B

99 MCA 5 - MCA 5 MCA 5/8 MI 5. Uvedení do provozu Návrat k výchozímu nastavení od výrobce Reset přístroje provést následovně : 4". Po dobu 4 sekund stisknout současně tlačítka C, > a j. Zobrazí se menu #RESET. MODE bar AUTO STD SONNTAG : AUTO C0096-B #RESET GENERATOR : GENE STD. Zvolit vybraný kotel. 3. Nastavit následující parametry : C0030-C-09 Menu #RESET Výběr spotřebiče Parametr Popis SPOTREBIC RESET TOTAL Provede úplný reset všech parametrů MIMO C.PROG PROG. IOBL CIDLA SCU PROST.CIDLO Provede reset parametrů, přičemž časové programy zůstanou zachovány Provede reset časových programů, přičemž nastavené parametry zůstanou zachovány Reinicializace síťového propojení systému Provede reset přítomnosti čidel spotřebiče Provede reset přítomnosti prostorových čidel bar LANGUE FRANCAIS Français - Deutsch - English - Italiano - Espanol - Nederlands - Pycck - Polski - Türk - STD Po reinicializaci (TOTAL RESET a MIMO C:PROG.)se za několik sekund vrátí regulátor k zobrazení volby jazyka.. Otočným knoflíkem vybrat požadovaný jazyk.. Pro potvrzení stisknout otočný knoflík. C0086-C 9/04/ B 97

100 6. Vypnutí kotle MCA 5 - MCA 5 MCA 5/8 MI 6 Vypnutí kotle 6. Vypnutí zařízení POZOR Neodpojovat kotel od elektrického napájení. Pokud systém vytápění není dlouhodobě používán, doporučujeme aktivovat provoz PRÁZDNINY. 6. Funkce protimrazové ochrany Pokud kotlová teplota v kotli prudce klesá, aktivuje se integrovaný ochranný systém kotle. Tato ochrana pracuje následovně : 4 Pokud klesne teplota vody pod 7 C, zapne se kotlové čerpadlo. 4 Pokud klesne teplota vody pod 4 C, zapne se kotel. 4 Pokud stoupne teplota vody nad 0 C, kotel se vypne a kotlové čerpadlo vypne po doběhové době. POZOR 4 Protizámrazová ochrana nefunguje, pokud je kotel vypnutý. 4 Integrovaný ochranný systém chrání pouze kotel, nikoli topnou soustavu. K ochraně topného systému zapnout kotel do režimu NEPRIT.. V provozním režimu NEPRIT. je zajištěna: : 4 Aktivace ochrany topného systému nastane, pokud je venkovní teplota nižší než nastavená mez (nastavení od výrobce 3 C). 4 Aktivace ochrany vytápěného prostoru nastane, pokud je připojeno dálkové ovládání a prostorová teplota je nižší než nastavená mez (nastavení od výrobce 6 C). 4 Pokud teplota teplé vody v zásobníku klesne pod 4 C, dohřeje se voda na 0 C. Pro konfiguraci provozního prázdninového režimu (NEPRIT.) : ¼ Viz Návod k obsluze. 98 9/04/ B

101 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba 7 Kontrola a údržba 7. Všeobecné pokyny UPOZORNĚNÍ 4 Údržbové práce musí provádět pověřená firma s příslušnou kvalifikací. 4 Je předepsána roční prohlídka kotle. 4 Při eventuální opravě smějí být použity pouze originální díly. 4 Provést čištění komína minimálně jednou ročně nebo častěji, v souladu s platnou legislativou. ¼ viz kapitola : "Pokyny pro servisního technika", Strana 99 4 Jednou ročně provést stadnadrní kontrolu a údržbu. ¼ viz kapitola : "Standardní kontrola a údržba", Strana 0 4 V případě potřeby provést zvláštní údržbu. ¼ viz kapitola : "Zvláštní kroky údržby", Strana Pokyny pro servisního technika POZOR Provést čištění komína minimálně jednou ročně nebo častěji, v souladu s platnou legislativou. Následující úkony smí provádět pouze autorizovaný servis.. Stisknout tlačítko -.. Při každém čištění zkontrolovat spalování. ¼ viz kapitola : "Spřažená regulace vzduch/plyn (plný výkon)", Strana 67 + "Spřažená regulace vzduch/plyn (min. výkon)", Strana Pro návrat do základního zobrazení stisknout -krát tlačítko j. 9/04/ B 99

102 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Menu MERENI EMISI Zdroj tepla Funkce k dispozici Popis Zobrazené hodnoty Název spotřebiče VYP Normální provoz KOTL.TEPLOTA I-PROUD OT.VENTILATOR TEPLOTA VRATKY PMIN Provoz při minimálním výkonu KOTL.TEPLOTA I-PROUD OT.VENTILATOR TEPLOTA VRATKY PMAX Provoz při maximálním výkonu KOTL.TEPLOTA I-PROUD OT.VENTILATOR TEPLOTA VRATKY C µa ot/min C C µa ot/min C C µa ot/min C 7.3 Údržba přizpůsobená specifikám instalace Servisní hlášení Kotel obsahuje funkci pro zobrazení hlášení potřeby údržby. Nastavení této funkce se provádí následovně : bar AUTO TEMP.: STD 0" SONNTAG :45 C007-C-09. Vyvolat úroveň "Servis" : Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR.. Zvolit menu #UDRZBA. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Nastavit následující parametry : Úroveň "Servis" - Menu #UDRZBA Parametr Rozsah nastavení Popis TYPE NE Nastavení od výrobce Žádné hlášení požadavku na údržbu MANU AUTO Doporučené nastavení Zobrazuje zvolené datum, kdy je požadována údržba. Datum nastavit pomocí dalších parametrů. a Nepoužito. Toto nastavení nevybírat. CAS UDRZBY () 0 až 3 Hodina, kdy se zobrazí na displeji nápis UDRZBA ROK UDRZ. () 008 až 099 Rok, kdy se zobrazí na displeji nápis UDRZBA MESIC až Měsíc, kdy se zobrazí na displeji nápis UDRZBA UDRZBY () DATUM až 3 Den, kdy se zobrazí na displeji nápis UDRZBA UDRZBY () () Parametr se zobrazí pouze tehdy, pokud je nastaveno MANU. 00 9/04/ B

103 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba Nová inicializace hlášení o údržbě Po provedení údržbových prací změnit v menu #SIT datum, aby původní hlášení zmizelo. Případ údržby před zobrazením hlášení o údržbě Po provedení neplánované údržby musí být v menu #SIT nastaveno nové datum Adresa a telefonní číslo servisního technika bar AUTO TEMP.: STD 0" SONNTAG :45 C007-C-09 Aby se zobrazilo telefonní číslo servisního technika, jakmile je požadována údržba, postupovat následovně :. Vyvolat úroveň "Servis" : Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR.. Vybrat menu #SERVIS. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Nastavit následující parametry : Úroveň "Servis" - Menu #SERVIS Parametr JMENO TELEF. CISLO Popis Zadat jméno servisního technika Zadat telefonní číslo servisního technika bar TEMP. : 68 PCU. KOM. DEF D7 AUTO STD SONNTAG :45 Pokud se zobrazí hlášení UDRZBA, stisknout?, aby se zobrazilo telefonní číslo servisního technika. C0030-D Standardní kontrola a údržba POZOR Při provádění standardní kontroly a údržby je třeba vždy vyměnit všechna těsnění na demontovaných součástech. 9/04/ B 0

104 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Kontrola tlaku vody Tlak vody musí dosahovat minimálně 0,8 bar. Pokud je tlak vody menší než 0,8 bar, bliká symbol bar. V případě potřeby doplnit vodu do topné soustavy (doporučený hydraulický tlak mezi,5 a bar) Kontrola expanzní nádoby Zkontrolovat expanzní nádobu a v případě potřeby ji vyměnit Kontrola ionizačního proudu Ionizační proud je zobrazen v menu #MERENI. ¼ viz kapitola : "Zobrazení naměřených hodnot", Strana Kontrola kapacity výroby TUV V případě, že kapacita výroby TUV citelně poklesne (příliš nízká teplota a/nebo průtok nižší než 6, l/min), vyčistit deskový výměník (na straně TUV) a vložku vodního filtru. ¼ viz kapitola : "Čištění deskového výměníku (na straně teplé užitkové vody) a vložky vodního filtru", Strana Kontrola těsnosti odvodu spalin a přívodu vzduchu Zkontrolovat těsnost napojení odvodu spalin a přívodu vzduchu. T00580-A 0 9/04/ B

105 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba Kontrola spalování Kontrola spalování se provádí měřením procent O /CO v potrubí pro odvod spalin. K tomu se postupuje následovně :. Odšroubovat uzávěr měřicího místa.. Připojit analyzátor spalin. POZOR Dbát na to, aby otvor kolem měřicí sondy byl během měření dobře utěsněn. T0058-A 3. Kotel nastavit na vysoký výkon (max. otáčky). ¼ viz kapitola : "Spřažená regulace vzduch/plyn (plný výkon)", Strana 67. Kotel pracuje na maximální výkon. Změřit obsah CO a tuto hodnotu porovnat s požadovanou hodnotou. 4. Kotel nastavit na minimální výkon (min. otáčky). ¼ viz kapitola : "Spřažená regulace vzduch/plyn (min. výkon)", Strana 69. Nyní pracuje kotel na minimální výkon. Změřit obsah CO a tuto hodnotu porovnat s požadovanou hodnotou. 9/04/ B 03

106 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Kontrola automatického odvzdušňovače. Odpojit kotel od elektrického napájení.. Zavřít plynový kohout na kotli. 3. Zavřít hlavní přívod plynu. 4. Před sejmutím předního krytu uvolnit o čtvrt otáčky oba šrouby umístěné pod krytem. 90º T0054-A 5. Otevřením postranních klipsů vyklopit ovládací panel. T00576-A 6. Zkontrolovat přítomnost vody v tenké hadici automatického odvzdušňovače. 7. V případě úniku vyměnit odvzdušňovač. T0058-A 04 9/04/ B

107 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba Kontrola pojistného ventilu. Vyjmout sběrač odpadní vody umístěný pod kotlem.. Zkontrolovat zda je na konci hadice z pojistného ventilu voda. 3. V případě úniku vyměnit pojistný ventil Kontrola sifonu. Odmontovat a vyčistit sifon.. Sifon pro kondenzát naplnit vodou. 3. Znovu sifon namontovat. 9/04/ B 05

108 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Kontrola hořáku a čištění tepelného výměníku 5 POZOR 4 X Při provádění standardní kontroly a údržby je třeba vždy vyměnit všechna těsnění na demontovaných součástech.. Vyjmout trubku přívodu vzduchu z Venturiho trubice.. Odšroubovat vrchní přípojku plynového bloku. 3. Odpojit konektor umístěný pod ventilátorem. 4. Otevřít klipsy, které drží ventilátor/směšovací koleno na tepelném výměníku. 5. Úplně odejmout celek ventilátor/směšovací koleno. 6. Nahnout hořák a vyjmout ho i s těsněním tepelného výměníku. 7. K vyčištění vrchní části tepelného výměníku použít vysavač se speciálním nástavcem (doplňky). 8. Znovu důkladně vysát bez vrchního kartáče. 9. Zkontrolovat (např. pomocí zrcátka) zda zůstávají viditelné částečky prachu. Pokud ano, znovu vysát. 0.Hořák nevyžaduje žádnou údržbu, je samočistící. Zkontrolovat, zda se na povrchu demontovaného hořáku neobjevují praskliny a/ nebo jiná poškození. Pokud ne, hořák znovu namontovat..zkontrolovat zapalovací elektrodu/ionizační sondu..při opětovné montáži postupuvat opačným způsobem. POZOR Nezapomenout opět připojit konektor ventilátoru. 4 Zkontrolovat správné usazení těsnění mezi směšovacím kolenem a tepelným výměníkem. (těsnost zaručuje rovné usazení ve správné drážce). 3.Otevřít plynové kohouty a obnovit elektrické napájení kotle. 0 T000-B 06 9/04/ B

109 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba 7.5 Zvláštní kroky údržby Pokud standardní kontrola a údržba odhalily nutnost provedení doplňkové údržby, proveďte ji podle povahy úkonů : Výměna ionizační/zapalovací elektrody 3 Ionizační/zapalovací elektrodu je třeba vyměnit v následujících případech : 4 Ionizační proud <3 µa. 4 Opotřebená elektroda. Pokud je výměna nezbytná postupujte následovně :. Vytáhnout elektrickou šňůru ionizační/zapalovací elektrody ze zapalovacího transformátoru.. Odšroubovat šrouby a vyjmout ionizační/zapalovací elektrodu. 3. Vyměnit ionizační/zapalovací elektrodu. T0058-A Čištění deskového výměníku (na straně teplé užitkové vody) a vložky vodního filtru V závislosti na kvalitě vody a provozním režimu se v deskovém výměníku a ve vložce vodního filtru může usazovat vodní kámen. Může být tedy nutné pravidelně provádět odstraňování vodního kamene. Obecně platí, že stačí pravidelná kontrola doprovázená, v případě potřeby, vyčištěním. Četnost čištění mohou ovlivnit následující faktory : 4 Tvrdost vody. 4 Složení vodního kamene. 4 Počet provozních hodin kotle. 4 Úroveň čerpání. 4 Požadovaná teplota teplé užitkové vody. 9/04/ B 07

110 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Čištění deskového tepelného výměníku Pokud je nutné provést odstranění vodního kamene v deskovém výměníku, postupujte následovně : H O Zavřít hlavní přívod vody.. Vypustit kotel. 3. Odmontovat odvzdušňovací hadici nad sifonem. 4. Odejmout sifon. 5. Sundat klip, který drží hadici na levo od hydraulického bloku. 6. Odmontovat hadici z hydraulického bloku a ne z tepelného výměníku (okruh topení). 7. Odšroubovat šrouby s vnitřním šestihranem umístěné napravo a nalevo od deskového výměníku. 8. Lehce pootočit deskovým výměníkem a opatrně ho vyjmout z kotle. 9. Vyčistit deskový výměník pomocí prostředku na odstraňování vodního kamene (například kyselinou citronovou s ph přibližně 3). V doplňcích je k tomu k dispozici zvláštní čisticí nástroj. Po vyčištění důkladně vypláchnout vodou z vodovodu. 0.Namontovat zpět všechny součásti /+ H O 3 T006-C 08 9/04/ B

111 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba Čištění vložky filtru teplé vody H O 3 4 Pokud je nutné vyčistit nebo vyměnit vložku vodního filtru, postupujte následovně :. Zavřít hlavní přívod vody.. Vypustit kotel. 3. Odmontovat odvzdušňovací hadici nad sifonem. 4. Odejmout sifon. 5. Odstranit klip, který drží vložku vodního filtru. Dbejte na to, aby tlumič zůstal na svém místě. 6. Vyjmout vložku teplé vody. 7. Vypláchnout vložku vodou z vodovodu a případně ji vyčistit prostředkem na odstraňování vodního kamene (například kyselinou citronovou s ph přibližně 3). Po vyčištění důkladně vypláchnout vodou z vodovodu. 8. Vložku vodního filtru vyměnit v případě, že stávající vložka je poškozená, nebo když servisní sada novou vložku obsahuje. 9. Namontovat zpět všechny součásti /+ ph 3 +/+ H O T0064-B 9/04/ B 09

112 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Výměna trojcestného ventilu 3 4 Pokud je třeba vyměnit trojcestný ventil, je třeba postupovat následovně :. Zavřít hlavní přívod vody. Vypustit kotel. 3. Odmontovat odvzdušňovací hadici nad sifonem. 4. Odejmout sifon. 5. Vyjmout sponu, která upevňuje flexibilní hadici vratky na pravé straně výměníku. 6. Vyjmout flexibilní hadici vratky na pravé straně hydrobloku a tepelného výměníku (topný okruh). 7. Vyjmout zarážku čerpadla. 8. Vyjmout sponu, upevňující trojcestný ventil. 9. Vyjmout trojcestný ventil. 6 Nadzvihnout a pootočit o čtvrt otáčky. 5 0.Při demontáži postupovat opačným způsobem. 8 7 POZOR Dát pozor na polohovací značku trojcestného ventilu. 9 0 T00639-C 0 9/04/ B

113 MCA 5 - MCA 5 MCA 5/8 MI 7. Kontrola a údržba Výměna zpětné klapky 4 x Zpětná klapka se vyměňuje v případě závady stávající klapky, nebo když je obsažena v servisní sadě. K tomu se postupuje následovně :. Vyjmout trubku přívodu vzduchu z Venturiho trubice.. Odšroubovat vrchní přípojku plynového bloku. 3. Odpojit konektor umístěný pod ventilátorem. 4. Otevřít klipsy, které drží ventilátor/směšovací koleno na tepelném výměníku. 5. Úplně odejmout celek ventilátor/směšovací koleno. 6. Vyměnit zpětnou klapku umístěnou mezi směšovacím kolenem a ventilátorem. 7. Při opětovné montáži postupuvat opačným způsobem. 3 X9 5 6 x T0057-B 9/04/ B

114 7. Kontrola a údržba MCA 5 - MCA 5 MCA 5/8 MI Montáž kotle. Při opětovné montáži všech součástek postupovat opačně. POZOR C00434-A Při provádění standardní kontroly a údržby je třeba vždy vyměnit všechna těsnění na demontovaných součástech.. Sifon naplnit až po značku. 3. Znovu sifon namontovat. POZOR Odvzdušňovací hadici namontovat nad sifon. 4. Opatrně otevřít hlavní vodovodní kohout, naplnit otopnou soustavu, odvzdušnit a případně doplnit vodou. 5. Zkontrolovat těsnost plynového potrubí a potrubí topného okruhu. 6. Znovu zapnout kotel. T0053-B 9/04/ B

115 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji 8 Postup při hlášení poruchy na displeji 8. Hlášení (Kód typu Bxx nebo Mxx) V případě poruchy zobrazí ovládací panel hlášení a k tomu příslušný kód.. Poznamenejte si zobrazený kód. Kód je důležitý pro správnou a rychlou diagnózu druhu poruchy a eventuálně pro technickou podporu.. Kotel vypnout a znovu zapnout. Kotel obnoví provoz samostatně po odstranění příčiny zablokování. 3. Pokud se kód zobrazí znovu, postupovat dle pokynů v následující tabulce : Hlášení Kód Popis Kontrola/řešení CHYBA BL.PSU B00 Elektronická deska PSU je chybně nakonfigurována BL.MAX KOTL. B0 Překročena maximální teplota náběhové vody BL.TEPL.GRAD B0 Nárůst náběhové teploty překročil svoji maximální hodnotu BL.DT VYST.VRAT. B07 Překročen maximální rozdíl teploty náběhové a vratné vody BL.RL ROZP. B08 Vstup RL na svorkovnici desky PCU je rozpojen Chybné parametry na elektronické kartě PSU 4 Nastavit v menu #KONFIGURACE typ spotřebiče (Viz originální výrobní štítek) Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa Chyba čidla 4 Zkontrolovat správnou funkci čidla 4 Zkontrolovat, zda je kotlové čidlo správně namontováno Nedostatečný průtok vody v topném systému 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa Chyba čidla 4 Zkontrolovat správnou funkci čidla 4 Zkontrolovat, zda je kotlové čidlo správně namontováno Chyba parametru 4 Nastavit v menu #KONFIGURACE typ spotřebiče (Viz originální výrobní štítek) Špatné spojení 4 Zkontrolovat kabelové propojení BL.INV. L/N B09 Nastavit v menu #KONFIGURACE typ spotřebiče (Viz originální výrobní štítek ) 9/04/ B 3

116 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Hlášení Kód Popis Kontrola/řešení BL.VSTUP ROZP. B0 B Vstup BL na svorkovnici desky PCU je rozpojen BL.KOM PCU B3 Chyba v komunikaci s elektronickou kartou SCU Vstup BL připojeného kontaktu je rozpojen 4 Zkontrolovat kontakt na vstupu BL Chyba parametru 4 Zkontrolvat parametr BL VSTUP Špatné spojení 4 Zkontrolovat kabelové propojení Špatné zapojení 4 Zkontrolovat kabelové propojení Elektronická katra SCU není instalována v kotli 4 Nastavit elektonickou desku SCU BL. MALO VODY B4 Tlak vody je nižší než 0,8 bar Nedostatek vody v systému 4 Doplnit vodu do otopné soustavy BL.TLAK PLYN B5 Příliš malý tlak plynu Špatné nastavení manostatu plynu na elektronické kartě SCU 4 Zkontrolovat, že je správně otevřený plynový kohout 4 Kontrola připojovacího tlaku plynu 4 Zkontrolovat zda byl systém kontroly tlaku plynu správně namontován 4 V případě potřeby vyměnit systém kontroly tlaku plynu BL.CHYBNE SU B6 Deska SU není identifikována Špatná elektronická karta SU pro tento kotel BL.PCU CHYBA B7 Parametry uložené v paměti desky PCU byly změněny 4 Vyměnit elektronickou kartu SU Chybné parametry na elektronické kartě PCU 4 Vyměnit elektronickou kartu PCU BL.CHYBNE PSU B8 Deska PSU není identifikována Špatná elektronická karta PSU pro tento kotel 4 Vyměnit elektronickou kartu PSU BL.NENI KONFIG. B9 Kotel není nakonfigurován Elektronická deska PSU byla vyměněna BL. KOM SU B Chyba v přenosu dat mezi deskami PCU a SU BL.NENI PLAMEN B Zhasnutí plamene během provozu BL.SU CHYBA B5 Vnitřní chyba elektronické karty SU 4 Nastavit v menu #KONFIGURACE typ spotřebiče (Viz originální výrobní štítek) Špatné spojení 4 Zkontrolovat, zda je deska SU správně připojena na desku PCU 4 Vyměnit elektronickou kartu SU Nefunguje ionizační okruh 4 Odvzdušnit plynové potrubí 4 Zkontrolovat, že je správně otevřený plynový kohout 4 Zkontrolovat připojovací tlak 4 Zkontrolovat funkci nastavení plynového bloku 4 Zkontrolovat průchodnost potrubí pro přívod vzduchu a odvod spalin 4 Zkontrolovat zda nedochází k opětovnému nasávání spalin 4 Vyměnit elektronickou kartu SU UDRZBA M04 Požadavek na údržbu Naprogramovaného data pro údržbu je dosaženo 4 Zajistit údržbu kotle 4 Pro vybavení hlášení údržby nastavit v menu #UDRZBA další datum nebo parametr TYP UDRZBY nastavit na VYP UDRZBA A M05 Je vyžadována údržba A, B nebo Naprogramovaného data pro údržbu je dosaženo UDRZBA B M06 C 4 Zajistit údržbu kotle UDRZBA C M07 4 Pro potvrzení údržby stisknout tlačítko t 4 9/04/ B

117 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Hlášení Kód Popis Kontrola/řešení ODVZDUSNENI M0 Probíhá odvzdušňovací fáze kotle VYSOUS. B XX DNY Vysoušení podlahy je aktivní VYSOUS. C XX DNY VYSOUS. B+C XX DNY XX DNY = zbývající počet dní pro vysoušení. Zapnutí kotle 4 Vyčkat 3 min Vysoušení podlahy probíhá. Vytápění daného okruhu je přerušeno. 4 Počkat, až zobrazený počet dní klesne na 0 4 Parametr VYSOUS. PODLAHY 8. Protokol hlášení V menu #HISTORIE CHYB lze přečíst posledních 0 hlášení, které byly zobrazeny na displeji. bar AUTO TEMP.: STD 0" SONNTAG :45 C007-C-09. Vyvolat úroveň "Servis" : Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR.. Vybrat menu #HISTORIE CHYB. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Zobrazí se 0 posledních hlášení. bar BL.KESSEL DERIVE BL.WASSER MANG. BL.RL AUF BL.FLAMME LOS AUTO STD /0 0/09 6/08 6/08 bar BL EINGANG AUF M 8/08/008-3h3 ANZ.DER FALLE 8 TEMP.AUSSEN.0 C TEMP.VORLAUF B.0 C AUTO STD C0038-A Pro přečtení odpvídajících dat vybrat požadované hlášení. C0038-A-09 9/04/ B 5

118 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI 8.3 Poruchy (Kód typu Lxx nebo Dxx) bar PCU. KOM. DEF D7 AUTO TEMP. : 68 STD SONNTAG :45 Při poruchách provozu displej bliká a zobrazuje hlášení poruchy a jeho kód.. Poznamenejte si zobrazený kód. Kód je důležitý pro správnou a rychlou diagnózu druhu poruchy a eventuálně pro technickou podporu.. Stisknout tlačítko t. Pokud se kód zobrazí znovu, kotel vypnout a zase zapnout.. bar TEMP. : 68 PCU. KOM. DEF D7 AUTO STD SONNTAG :45 C00604-A Stisknout tlačítko?. Pro vyřešení problému respektovat zobrazené pokyny. 4. Vyhledejte význam kódu v následující tabulce : C0030-D-09 Poruchy Kód Původ poruchy Popis Kontrola/řešení CH.PSU L00 PCU Deska PSU není připojena Špatné spojení 4 Zkontrolovat propojení mezi deskami PCU a PSU Vadná deska PSU CH.PSU PARAM L0 PCU Bezpečnostní parametry jsou chybné CH.VYST.CIDLA L0 PCU Čidlo výstupní vody z kotle je zkratováno 4 Vyměnit elektronickou kartu PSU Špatné spojení 4 Zkontrolovat propojení mezi deskami PCU a PSU Vadná deska PSU 4 Vyměnit elektronickou kartu PSU Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit 6 9/04/ B

119 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Poruchy Kód Původ poruchy Popis Kontrola/řešení CH.VYST.CIDLA L03 PCU Elektrický okruh výstupního čidla je přerušen Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.VYST.CIDLA L04 PCU Kotlová teplota je příliš nízká Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa STB KOTEL L05 PCU Kotlová teplota je příliš vysoká Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody CH.VRAT.CIDLA L06 PCU Teplotní čidlo vratky je zkratováno 4 Zkotrolovat čistotu kotlového tělesa Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit 9/04/ B 7

120 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Poruchy Kód Původ poruchy Popis Kontrola/řešení CH.VRAT.CIDLA L07 PCU Elektrický okruh teplotního čidla vratky je přerušen Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.VRAT.CIDLA L08 PCU Příliš nízká teplota vratné vody Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody STB VRATKA L09 PCU Příliš vysoká teplota vratné vody 4 Zkotrolovat čistotu kotlového tělesa Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a čidlem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody VYST-VRAT<MIN L0 PCU Nedostatečná diference mezi výstupní a vratnou teplotou 4 Zkotrolovat čistotu kotlového tělesa Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Špatné spojení 4 Zkontrolovat, zda bylo čidlo namontováno správně Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa 4 Zkontrolovat funkčnost a nadimenzování kotlového čerpadla 8 9/04/ B

121 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Poruchy Kód Původ poruchy Popis VYST-VRAT>MAX L PCU Příliš velký rozdíl mezi teplotami náběhové a vratné vody STB VYP L PCU Překročema maximální kotlová teplota (Bezpečnostní termostat STB) Kontrola/řešení Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Špatné spojení 4 Zkontrolovat, zda bylo čidlo namontováno správně Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa 4 Zkontrolovat funkčnost a nadimenzování kotlového čerpadla Špatné spojení 4 Zkontrolovat propojení mezi mezi deskou PCU a STB 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat, je-li kontakt STB sepnutý 4 Zkontrolovat, zda byl STB správně namontován Poruchy čidel 4 Případně vyměnit STB Není cirkulace vody 4 Odvzdušnit topnou soustavu 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) 4 Zkontrolovat tlak vody 4 Zkotrolovat čistotu kotlového tělesa 9/04/ B 9

122 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Poruchy Kód Původ poruchy Popis CHYBA ZAPALOV L4 PCU 5 neúspěšných pokusů o start hořáku Kontrola/řešení Není zapalovací jiskra 4 Zkontrolovat propojení mezi deskou PCU a zapalovacím transformátorem 4 Ujistit se, že deska SU je nainstalována správně 4 Zkontrolovat ionizační/zapalovací elektrodu 4 Zkontrolovat uzemnění 4 Vadná deska SU : Vyměnit desku Vznik zapalovací jiskry, avšak nevznikne plamen 4 Odvzdušnit plynové potrubí 4 Zkontrolovat, že je správně otevřený plynový kohout 4 Kontrola připojovacího tlaku plynu 4 Zkontrolovat funkci nastavení plynového bloku 4 Zkontrolovat průchodnost potrubí pro přívod vzduchu a odvod spalin 4 Zkontrolovat kabelové propojení plynového bloku 4 Vadná deska SU : Vyměnit desku Vytvoření plamene, avšak nedostatečná ionizace (<3 µa) 4 Zkontrolovat, že je správně otevřený plynový kohout 4 Kontrola připojovacího tlaku plynu 4 Zkontrolovat ionizační/zapalovací elektrodu 4 Zkontrolovat uzemnění 4 Zkontrolovat kabelové propojení ionizační/ zapalovací elektrody PARAZ.IONIZACE L6 PCU Detekce falešného plamene Přítomnost ionizačního proudu, zatímco by se plamen neměl objevit Vadný zapalovací transformátor 4 Zkontrolovat ionizační/zapalovací elektrodu Vadná plynová armatura 4 Zkontrolovat plynový ventil a v případě potřeby vyměnit Hořák zůstává rozžhavený : Příliš mnoho CO 4 Upravit množství CO CH.PLYN.VENTIL L7 PCU Problém na plynovém ventilu Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a plynovým ventilem 4 Ujistit se, že deska SU je nainstalována správně Vadná deska SU 4 Zkontrolovat elektronickou kartu SU a v případě nutnosti ji vyměnit CH.VENTILATOR L34 PCU Ventilátor nemá správné otáčky Špatné spojení 4 Zkontrolovat propojení mezi deskou PCU a ventilátorem Závada na ventilátoru 4 Na spalinovém hrdle zkontrolovat tah komína 4 V případě nutnosti ventilátor vyměnit 0 9/04/ B

123 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Poruchy Kód Původ poruchy Popis Kontrola/řešení CH.VRA>KOTEL L35 PCU Přehozený náběh a vratka Špatné spojení CHYBA IONIZACE L36 PCU Plamen se ztratí více než 5-krát za 4 hod během provozu hořáku CH.KOM.SU L37 PCU Přerušení datového přenosu na desce SU PCU-D4 KOM.CH. L38 PCU Přerušení datového přenosu mezi deskami PCU a SCU BL CH.VYP. L39 PCU Vstup BL byl jednu dobu dlouho rozepnut 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidel 4 V případě nutnosti čidlo vyměnit Opačný směr cirkulace vody 4 Zkontrolovat cirkulaci (směr, čerpadlo, ventily) Nefunguje ionizační okruh 4 Odvzdušnit plynové potrubí 4 Zkontrolovat, že je správně otevřený plynový kohout 4 Kontrola připojovacího tlaku plynu 4 Zkontrolovat funkci nastavení plynového bloku 4 Zkontrolovat průchodnost potrubí pro přívod vzduchu a odvod spalin 4 Zkontrolovat zda nedochází k opětovnému nasávání spalin Špatné spojení 4 Zkontrolovat, zda je deska SU správně připojena na konektor desky PCU 4 Vyměnit desku SU Špatné spojení 4 Zkontrolovat propojení mezi deskami PCU a SCU 4 V menu KONFIGURACE provést AUTOMAT.DETEKCE Deska SCU není připojena nebo je vadná 4 Vyměnit elektronickou kartu SCU Špatné spojení 4 Zkontrolovat kabelové propojení Vnější příčina 4 Zkontrolovat zařízení, připojené na kontakt BL Špatně nastavený parametr 4 Zkontrolvat parametr BL VSTUP CH.TEST.HRU L40 PCU Chyba test HRU/URC Špatné spojení 4 Zkontrolovat kabelové propojení Vnější příčina 4 Odstranit vnější příčinu Špatně nastavený parametr 4 Zkontrolovat parametry CH. MALO VODY L50 PCU Příliš malý tlak vody Hydraulický okruh špatně odvzdušněn Únik vody Chybné měření 4 V případě potřeby doplnit vodu 4 Odblokovat automatiku hořáku 9/04/ B

124 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Poruchy Kód Původ poruchy Popis Kontrola/řešení CH.TLAKOMERU L5 PCU Porucha tlakoměru Chyba v propojení Tlakoměr je vadný Vadná elektronická deska čidla CHYBA CIDLA B CHYBA CIDLA C D03 D04 SCU Závada na čidle náběhové teploty okruhu B Závada na čidle náběhové teploty okruhu C Poznámky : Čerpadlo okruhu je v provozu. Servomotor trojcestného směšovače není dále napájen a může být řízen ručně. CH.VENK.CIDLA D05 SCU Závada na venkovním čidle Poznámky : Kotel je regulován dle nastavené kotlové teploty T.MAX.KOTEL. Regulace směšovaných ventilů není dále zajištěna, hlídání nejvyšší teploty za ventily však zůstává v platnosti. Ventily lze řídit ručně. Příprava teplé vody zůstává nadále zaručena. 4 Zkontrolovat kabelové propojení mezi deskou PCU a tlakoměrem 4 Zkontrolovat, zda byl tlakoměr správně namontován 4 Případně vyměnit tlakoměr Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.VENK.CIDLA D07 SCU Chyba přídavného čidla Špatné spojení CH.CIDLA TUV D09 SCU Chyba čidla zásobníku TV Poznámky : Příprava teplé vody neprobíhá. Nabíjecí čerpadlo je v provozu. Nabíjecí (primární) teplota pro přípravu TUV odpovídá kotlové teplotě. 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit 9/04/ B

125 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Poruchy Kód Původ poruchy Popis Kontrola/řešení CHYBA OVLAD A CHYBA OVLAD B CHYBA OVLAD C D D D3 SCU Chyba na venkovním čidle A Chyba na venkovním čidle B Chyba na venkovním čidle C Poznámka : Příslušný okruh pracuje bez vlivu prostorového čidla. Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla CH.KOM.MC D4 SCU Přerušení datového přenosu mezi deskou SCU a vysílacím modulem kotle 4 V případě nutnosti čidlo vyměnit Špatné spojení 4 Zkontrolovat kabel a konektor Chyba na modulu kotle CHYBA C.AKU.Z. D5 SCU Chyba na čidle akumulačního zásobníku Poznámka : Ohřev vyrovnávacího zásobníku není dále zajišťován. 4 Vyměnit modul kotle Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.CIDLA BAZ B CH.CIDLA BAZ C D6 D6 SCU Chyba na bazénovém čidle okruhu B Chyba na bazénovém čidle okruhu C Poznámka : Opětovný ohřev bazénové vody je nezávislý na její teplotě. Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.CIDLA TUV D7 SCU Chyba na čidle. zásobníku Špatné spojení 4 Zkontrolovat, zda je čidlo připojeno : ¼ viz kapitola : "Vymazání čidla z paměti elektronické desky ", Strana 5 4 Zkontrolovat kabel a konektor 4 Zkontrolovat, zda bylo čidlo namontováno správně Poruchy čidel 4 Zkontrolovat ohmickou hodnotu čidla 4 V případě nutnosti čidlo vyměnit CH.KOM.PCU D7 SCU Přerušení datového přenosu mezi deskami SCU a PCU 4 Zkontrolovat propojení mezi deskami SCU a PCU 4 Ujistit se, že elektronická deska PCU je napájena (svítí nebo bliká zelená LED) 4 Vyměnit desku PCU 9/04/ B 3

126 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Poruchy Kód Původ poruchy Popis CH.MIX B IOBL D9 SCU Přerušení datového přenosu mezi deskou SCU a směšovacím modulem CH.MIX C IOBL D30 SCU Přerušení datového přenosu mezi deskou SCU a směšovacím modulem Kontrola/řešení Směšovací modul není elektricky napájen 4 Zkontrolovat, že směšovací modul je elektricky napájen (Svítí zelená LED) Směšovací modul a deska SCU nejsou připojeny na stejné fázi 4 Ujistit se, že směšovací modul a deska SCU jsou připojeny na stejné fázi nebo je nainstalován fázový přenosový modul (kopler) Směšovací modul byl odstraněn Směšovací modul není elektricky napájen 4 Zkontrolovat, že směšovací modul je elektricky napájen (Svítí zelená LED) Směšovací modul a deska SCU nejsou připojeny na stejné fázi CH.KOM.IOBL D3 SCU Funkce IOBL není aktivní Problém na desce SCU 4 Ujistit se, že směšovací modul a deska SCU jsou připojeny na stejné fázi nebo je nainstalován fázový přenosový modul (kopler) Směšovací modul byl odstraněn 4 Pokud není funkce IOBL používána, deaktivovat funkci IOBL v menu #KONFIGURACE 4 Pokud je funkce IOBL používána, vyměnit desku SCU a přiřadit opět periferní jednotky (Směšovací modul IOBL, Přepínač Interscenario) 5 RESET:ON/OFF D3 SCU Bylo provedeno 5 restartů za méně než jednu hodinu 4 Kotel vypnout a znovu zapnout TA-S ZKRAT D37 SCU Zkrat na ochranné anodě Titan Active System 4 Zkontrolovat, že propojovací kabel mezi deskou SCU a anodou nevykazuje žádný zkrat 4 Ujistit se, že anoda nevykazuje žádný zkrat Poznámky : Příprava teplé vody byla zastavena, lze ji ale opět zapnout tlačítkem r. Zásobník už není dále chráněn. zda : Je-li ke kotli připojen zásobník bez ochranné anody Titan Active System : Ujistit se, že simulační konektor pro Titan Active System (dodávan v balení AD) je připojen do desky čidel. TA-S VYP D38 SCU Přerušený elektrický okruh ochranné anody Titan Active System 4 Ujistit se, že propojovací kabel mezi deskou SCU a anodou není přerušen 4 Ujistit se, že anoda není rozbitá Poznámky : Příprava teplé vody byla zastavena, lze ji ale opět zapnout tlačítkem r. Zásobník už není dále chráněn. zda : Je-li ke kotli připojen zásobník bez ochranné anody Titan Active System : Ujistit se, že simulační konektor pro Titan Active System (dodávan v balení AD) je připojen do desky čidel. 4 9/04/ B

127 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Vymazání čidla z paměti elektronické desky Konfigurace čidla je uložena v paměti desky SCU. Pokud se vyskytne chyba čidla, zatímco dané čidlo nebylo vůbec připojeno nebo bylo záměrně odmontováno, musí být toto čidlo vymazáno z paměti desky SCU. 4 Několikrát stisknout tlačítko?, až se zobrazí "Chcete toto čidlo smazat?". 4 Otáčením knoflíku zvolit ANO a stiskem knoflíku potvrdit Vymazání směšovacího modulu IOBL z paměti elektronické desky Konfigurace směšovacího modulu IOBL je uložena v paměti desky SCU. Pokud se po úmyslném odstanění směšovacího modulu vyskytne chybové hlášení CH.MIX.B.IOBL nebo CH.MIX.C.IOBL, musí být modul vymazán z paměti desky SCU. 4 Několikrát stisknout tlačítko?, až se zobrazí hlášení "Chcete vymazat tento modul?". 4 Otáčením knoflíku zvolit ANO a stiskem knoflíku potvrdit. Směšovací modul IOBL lze vymazat z paměti desky SCU : 4 Vyvolat menu #SIT, pak zvolit ODSTRANIT MODUL. 9/04/ B 5

128 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI 8.4 Historie poruch V menu #HISTORIE lze vyvolat 0 posledních poruch, které byly zobrazeny na displeji. bar AUTO TEMP.: STD 0" SONNTAG :45 C007-C-09. Vyvolat úroveň "Servis" : Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR.. Zvolit menu #HISTORIE. 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 3. Zobrazí se seznam posledních 0 poruch. bar AUX. F.DEFEKT DEF.KOM.IOBL DEF.KOM.IOBL AUTO STD /0 0/09 6/08 bar AUX. F.DEFEKT D07 8/08/008-3h3 ANZ.DER FALLE 8 TEMP.AUSSEN.0 C TEMP.VORLAUF B 35.0 C AUTO STD C0074-D Vybrat poruchu, aby se zobrazily podrobnější informace. C0075-B /04/ B

129 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji 8.5 Kontrola parametrů, vstupů a výstupů (testovací režim) V následujícím menu lze lokalizovat původ poruchy. bar AUTO TEMP.: STD 0" SONNTAG :45. Vyvolat úroveň "Servis" : Tlačítko - podržet stisknuté, až se zobrazí údaj #PARAMETR.. Zkontrolovat následující parametry : 4 Otáčet knoflíkem, aby bylo možné listovat v menu nebo měnit hodnotu. 4 Otáčet knoflíkem, aby bylo možné vyvolat menu nebo potvrdit změněnou hodnotu. ¼ Podrobné vysvětlení navigace v menu naleznete v následující kapitole : "Navigace v menu", Strana 6 C007-C-09 Úroveň "Servis" - Menu #PARAMETR Parametr PORADI STUPNE POCET KOTLU POCET VM: VYKON % OVL.CERPADLA OT.VENTILATOR () POZ.VENTILATOR PRUM.VEN.TEPL VYPOCT.KOTL.T. KOTL.TEPLOTA () VYPOCTENA T.A VYPOCTENA T.B () VYPOCTENA T.C () Popis Kotel, který je právě aktivován jako řídicí z toho odvozený počet právě provozovaných kotlů Počet kotlů připojených do kaskády Počet regulátorů DIEMATIC VM identifikovaných v kaskádě Aktuální výkon kotle Řídicí povel na elektronické řízení čerpadla Otáčky ventilátoru Požadované otáčky ventilátoru Průměrná venkovní teplota Vypočtená kotlová teplota Naměřená výstupní teplota z kotle Vypočtená teplota okruhu A Vypočtená teplota okruhu B Vypočtená teplota okruhu C TEPL.OKRUHU B Teplota náběhové vody okruhu B () () TEPL.OKRUHU C Teplota náběhové vody okruhu C () () VENK.TEPLOTA () PROST.TEPL.A () PROST.TEPL.B () () PROST.TEPL.C () () TEPLOTA TUV ()() VST.0-0V ()() TEPLOTA VRATKY () I-PROUD () TLAK () Venkovní teplota Prostorová teplota okruhu A Prostorová teplota okruhu B Prostorová teplota okruhu C Teplota TV v zásobníku Napětí na vstupu 0-0 V Teplota vody ve vratném potrubí kotle Ionizační proud Tlak vodu v systému () Parametr lze odečíst stiskem tlačítka f. () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny 9/04/ B 7

130 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Úroveň "Servis" - Menu #PARAMETR Parametr TEPLOTA AKU ()() TEPL.SYSTEM ()() TEPL.TUV DOLE () () TEPLOTA TUV ()() TEPL.ZASOB.AUX ()() Popis Teplota vody v akumulačním zásobníku Teplota vody na výstupu kaskády více spotřebičů Teplota vody ve spodní části zásobníku TV Teplota vody ve druhém zásobníku TV, který je připojen na okruh A Teplota vody ve druhém zásobníku TV, který je připojen na okruh AUX KNOFLIK OVL.A KNOFLIK OVL.B () KNOFLIK OVL.C () POSUN A POSUN B () POSUN C () Poloha knoflíku pro nastavení prostorové teploty okruhu A Poloha knoflíku pro nastavení prostorové teploty okruhu B Poloha knoflíku pro nastavení prostorové teploty okruhu C Vypočtený paralelní posun topné křivky pro okruh A Vypočtený paralelní posun topné křivky pro okruh B Vypočtený paralelní posun topné křivky pro okruh C () Parametr lze odečíst stiskem tlačítka f. () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny Úroveň "Servis" - Menu #TEST VYSTUPU Parametr Rozsah nastavení Popis CERPADLO A ZAP / NE Zapínání a vypínání čerpadla okruhu A CERPADLO B () ZAP / NE Zapínání a vypínání čerpadla okruhu B CERPADLO C () ZAP / NE Zapínání a vypínání čerpadla okruhu C CERP.TUV () ZAP / NE Zapínání a vypínání nabíjecího čerpadla TUV nebo přepínacího ventilu ÚT/TUV ZAP / NE Zapnutí/vypnutí pomocného výstupu MIX B () KLID: Žádný řídicí povel OTEV. Otevírání 3-cestného směšovače v okruhu B ZAV.: Zavírání 3-cestného sněšovače v okruhu B MIX C () KLID: Žádný řídicí povel OTEV. Otevírání 3-cestného směšovače v okruhu C ZAV.: Zavírání 3-cestného sněšovače v okruhu C TEL.VYSTUP ZAP / NE Provoz/stop výstupního kontaktu telefonního relé () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny Úroveň "Servis" - Menu #TEST VSTUPU Parametr stav Popis OVL.TELEFONEM Zkratovací spojka na telefonním vstupu ( = ano, 0 = ne) PLAMEN Test přítomnosti plamene ( = ano, 0 = ne) VENTIL OTEV./ZAVR. Otevírání ventilu Zavírání ventilu CHYBA ZAP Hlášení poruchy VYP Žádná chyba SEQ. Regulační sekvence. ¼ Viz následující tabulka. KOTEL Adresa přístroje v systému TYPE Typ zařízení VER.ROM Programová verze desky PCU VERS.PARAM PCU Verze softwaru desky PCU () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny 8 9/04/ B

131 MCA 5 - MCA 5 MCA 5/8 MI 8. Postup při hlášení poruchy na displeji Úroveň "Servis" - Menu #TEST VSTUPU Parametr stav Popis MC.VERZE () Programová verze rádiového modulu kotle VERZE VENK.CID () Programová verze bezdrátového čidla OVLAD.A () ZAP Přítomnost dálkového ovládání A VYP Absence dálkového ovládání A OVLAD.B () ZAP Přítomnost dálkového ovládání B VYP Absence dálkového ovládání B OVLAD.C () ZAP Přítomnost dálkového ovládání C VYP Absence dálkového ovládání C ID MC IOBL Číslo ID pro IOBL kotlového modulu VERZE IOBL Verze IOBL desky SCU KALIBR.HODIN Kalibrace hodin () Parametr se zobrazí pouze u příslušenství, okruhů nebo čidel, které jsou skutečně připojeny Úroveň "Servis" - Menu #KONFIGURACE Parametr Rozsah nastavení Popis MOD OKRUH/ VSE OKRUHY Volba, zda odchylka v programu dálkovým ovládáním je platná pro řízení jen jednoho topného okruhu ( OKRUH) nebo všech topných okruhů (VSE OKRUHY) TYPE Typ zařízení (Viz originální výrobní štítek) AUTOIDENTIF. VYP/ZAP Nová inicializace systému, pokud se zobrazí chyba L38 TAS VYP/ZAP Aktivace funkce Titan Active System IOBL VYP/ZAP Aktivace funkce IOBL Regulační sekvence stav Podstav Provoz 0 0 Kotel mimo provoz Aktivovaný odvzdušňovací cyklus Otevírání uzavíracího ventilu 3 Spuštění kotlového čerpadla 4 Čekání na spuštění hořáku 0 Otevírá plynový ventil (vnější) Zapnutí ventilátoru 3 Ventilátor najíždí na startovací otáčky při spouštění hořáku 4 Kontrola signálu RL (funkce není aktivní) 5 Požadavek na zapnutí hořáku 7 Fáze před zapálením 8 Zapalování 9 Kontrola přítomnosti plamene 0 Následné vyčkávání při neúspěšném zapálení 9/04/ B 9

132 8. Postup při hlášení poruchy na displeji MCA 5 - MCA 5 MCA 5/8 MI Regulační sekvence stav Podstav Provoz 3 / 4 30 Hořák zapálil a probíhá jeho modulace dle požadavku kotle 3 Hořák zapálil a probíhá jeho modulace dle omezeného požadavku na teplotu rovnou vratné teplotě +30 C 3 Hořák je v provozu a moduluje na požadovanou kotlovou teplotu, avšak ve spojení s ovládacím panelem ¼ Viz menu #PRIMAR MEZE : "Nastavení "Servis"", Strana 8 33 Hořák zapálil a modulace klesá při rychlém nárůstu teploty na kotlovém tělese (4 K za 0 s) 34 Hořák zapálil a modulace klesá na minimum při rychlém nárůstu teploty na kotlovém tělese (7 K za 0 s) 35 Hořák následně vypnul při rychlém nárůstu teploty na kotlovém tělese (9 K za 0 s) 36 Hořák zapálil a modulace roste pro zajištění správné hodnoty ionizačního proudu 37 Vytápění : Hořák zapálil a modulace klesá na minimum po opětovném startu hořáku během 30 s Příprava TV : Hořák zapálil a modulace klesá na minimum po opětovném startu hořáku během 00 s 38 Hořák zapálil a modulace klesá na úplné minimum po opětovném startu hořáku během 30 s, jestliže hořák byl více než hod vypnutý nebo po připojení napájení 5 40 Hořák se vypne 4 Ventilátor se rozbíhá na otáčky po provětrávací fázi hořáku 4 Externí plynový ventil zavírá 43 Provětrání 44 Vypnutí ventilátoru 6 60 Doběhová doba kotlového čerpadla 6 Vypnutí kotlového čerpadla 6 Uzavírání uzavíracího servoventilu 63 Začátek odvzdušňovacího cyklu 8 0 Čekání na spuštění hořáku Aktivovaný odvzdušňovací cyklus 9 -- Blokování provozu 0 -- Blokování 6 -- odvzdušnění 7 -- Protimrazová ochrana 30 9/04/ B

133 MCA 5 - MCA 5 MCA 5/8 MI 9. Náhradní díly 9 Náhradní díly 9. Všeobecně Pokud byly stanoveny kontrolní a údržbové práce a musí být na kotli vyměněn náhradní díl, je nutné v tomto případě použít výlučně originální nebo schválené náhradní díly a materiály. Při objednávání náhradních dílů je bezpodmínečně nutné uvádět objednací číslo žádaného náhradního dílu. 9. Náhradní díly Objednací čísla náhradních dílů : A 9/04/ B 3

134 9. Náhradní díly MCA 5 - MCA 5 MCA 5/8 MI 9... Opláštění EV 764- T0033-B 3 9/04/ B

135 MCA 5 - MCA 5 MCA 5/8 MI 9. Náhradní díly 9... Tepelný výměník a hořák EV 764- T00333-B 9/04/ B 33

136 9. Náhradní díly MCA 5 - MCA 5 MCA 5/8 MI Ventilátor EV T00334-B 34 9/04/ B

137 MCA 5 - MCA 5 MCA 5/8 MI 9. Náhradní díly Ovládací panel EV T00335-C 9/04/ B 35

138 9. Náhradní díly MCA 5 - MCA 5 MCA 5/8 MI připojovací potrubí (MCA 5 - MCA 5) (5x) 5053(5x) EV T0034-B 36 9/04/ B

139 MCA 5 - MCA 5 MCA 5/8 MI 9. Náhradní díly připojovací potrubí (MCA 5/8 MI) (5x) 5053(5x) EV T00336-B 9/04/ B 37

140 9. Náhradní díly MCA 5 - MCA 5 MCA 5/8 MI Seznam náhradních dílů čísla pozic Druh Název ks Opláštění 00 S00938 Přední stěna kompletní 00 S00940 Výklopný kryt ovládacího panelu 006 S0403 Šroub Tepelný výměník a hořák 00 S00893 Kotlové těleso - 8 kw 00 S00894 Vana pro jímání kondenzátu - 53 mm 004 S00905 Sifon 005 S00909 Sada potrubí pro výstup a vratku 006 S00854 Odvod spalin - Ø 80 mm (8 kw) 007 S00906 Těsnění sifonu S0085 O-kroužek 76x S59597 O-kroužek 8x,8 0 0 S0003 Teplotní čidlo NTC 0 S00890 zapalovací elektrody 03 S598 Kontrolka 04 S605 Těsnění elektrod 0 05 S48950 Šroub M4x S00880 Těsnění hořáku - x84 07 S078 Klíč k odvzdušnění Automatický odvzdušňovač 08 S00895 Nástavec - M7x 09 S0089 Silikonová hadička 8x4x75 00 S00888 Těsnění tepelný výměník/nádobka kondenzátu 9 mm 0 S0089 Těsnění odvod spalin/nádobka kondenzátu 0 S00855 Těsnící kroužek - Ø 80 mm 5 03 S00850 Zátka vývodky pro měření emisí 04 S0090 Upevňovací deska deskového výměníku 05 S00848 Upevňovací spona odvodu spalin 06 S6768 Odvod spalin 08 S63 Zátka vývodky pro měření emisí 5 09 S633 Zátka vývodky pro měření emisí S594 Šroub M5x S59586 spony - 8 mm S00838 Zapalovací transformátor 034 S00954 Objímka S0095 Expanzní nádoba 037 S00908 Potrubí mezi čerpadlem a expanzní nádobou 038 S44483 Matice M S0007 Vějířová podložka 8, S0005 Teplotní čidlo HL Ventilátor 0 S054 Clona pro propan mm 0 S054 Clona pro propan mm 300 S0507 Plynová armatura 300 S00886 Ventilátor RG8 - R4,x (MCA 5 - MCA 5) 3003 S00879 Hořák 98 mm - 8 kw 38 9/04/ B

141 MCA 5 - MCA 5 MCA 5/8 MI 9. Náhradní díly čísla pozic Druh Název ks 3004 S0088 Těsnění 83 mm s klapkou 8 kw 3005 S0088 Směšovač spaliny/vzduch 0x84 mm 3006 S0090 Potrubí přívodu plynu 3007 S009 Tlumič hluku 3008 S5655 Těsnění - Ø 3,8x7,x mm S00806 Šroubení 5 mm 30 S0095 Šroub M5x S000 Matice G3/4 0 Ovládací panel 0 S053 Kontrolka 0 S00856 Elektronická deska PSU Venkovní čidlo AF60 (MCA 5 - MCA 5) 400 S0478 Elektronická deska PCU 400 S00849 Elektronická deska SU 4003 S049 Deska displeje 4004 S6778 Tavná pojistka 6.30 A pomalá S4356 Tavná pojistka 3.5 A pomalá S008 Čidlo tlaku 4007 S00838 Zapalovací trafo včetně ionizační/zapalovací sondy 4008 S0003 Teplotní čidlo NTC 4009 S0084 Kabel 3-cestného ventilu 400 S5937 Přerušovač tahu 40 S0086 Těsnění oválné 5 40 S685 Šroub KB 30x S05 Ovládací panel 405 S48950 Šroub M4x S0005 Teplotní čidlo HL 407 S0086 Kabelová průchodka SCU S0000 Kabelová průchodka 5 40 S0048 Elektronická deska SCU 40 S00860 Kryt (skříňka) SCU 403 S00843 Kabel SCU 30 V 404 S00847 Kabel SCU 405 S00846 Kabel čerpadla 406 S00840 Kabel čidla 407 S00845 Kabel 500 mm 408 S00844 Kabel plynového ventilu a transformátoru připojovací potrubí 0 S454 Šrouby do plechu 4,x9,5 0 0 S685 Šroub K30x S0083 Adaptér s trojcestným ventilem 5004 S008 Hydroblok pravý + pohon + čidlo tlaku 5006 S0088 Hydroblok levý 5007 S0084 Pouzdro filtru 5008 S0089 Pojistný ventil 500 S008 Čidlo tlaku 50 S0085 O-kroužek 76x S59597 O-kroužek 8x, S59586 spony - 8 mm S00873 Upevňovací spona hadice S00835 spony - 6 mm 0 9/04/ B 39

142 9. Náhradní díly MCA 5 - MCA 5 MCA 5/8 MI čísla pozic Druh Název ks 506 S0080 O-kroužek 5,x S0083 Spona S0086 O-kroužek,x, S0086 Šroub K50x8 (MCA 5 - MCA 5) 0 50 S0084 Spona 0, S0083 Spona 6 s úchytem S594 Šroub M5x S000 Odvod kondenzátu 508 S00866 Potrubí k pojistnému ventilu 509 S0085 Šroub K50x S677 Kabelová průchodka - Ø 0 mm S00809 Přípojka výstup/vratka 8 mm 503 S00808 Šroubení 3 mm 5033 S0087 Přípojka hydrobloku S (MCA 5 - MCA 5) 5037 S0046 Upevňovací spona (Sada) 5038 S00875 Kohout G3/4" hydraulického oddělovače 5039 S0087 Kohout pitné vody /" 504 S00876 Tlakoměr 5043 S003 Matice M0xx S093 Hydraulické oddělení 5045 S00 Sada potrubí 5046 S00937 montážní rám Hydraulické oddělení 5048 S095 Maticové šroubení 3/8"x 5049 S675 Těsnění průměr 4.5x8.5x S0038 Vana pro jímání kondenzátu 505 S5657 Těsnění průměr 8.3x.7x S5655 Těsnění průměr 3.8x7.x /04/ B

143

144 Part of BDR Thermea Impressum Veškeré technické údaje v tomto dokumentu včetně výkresů a schémat zapojení zůstávají výhradním majetkem výrobce a nesmí být reprodukovány bez předchozího písemného souhlasu. Změny vyhrazeny
