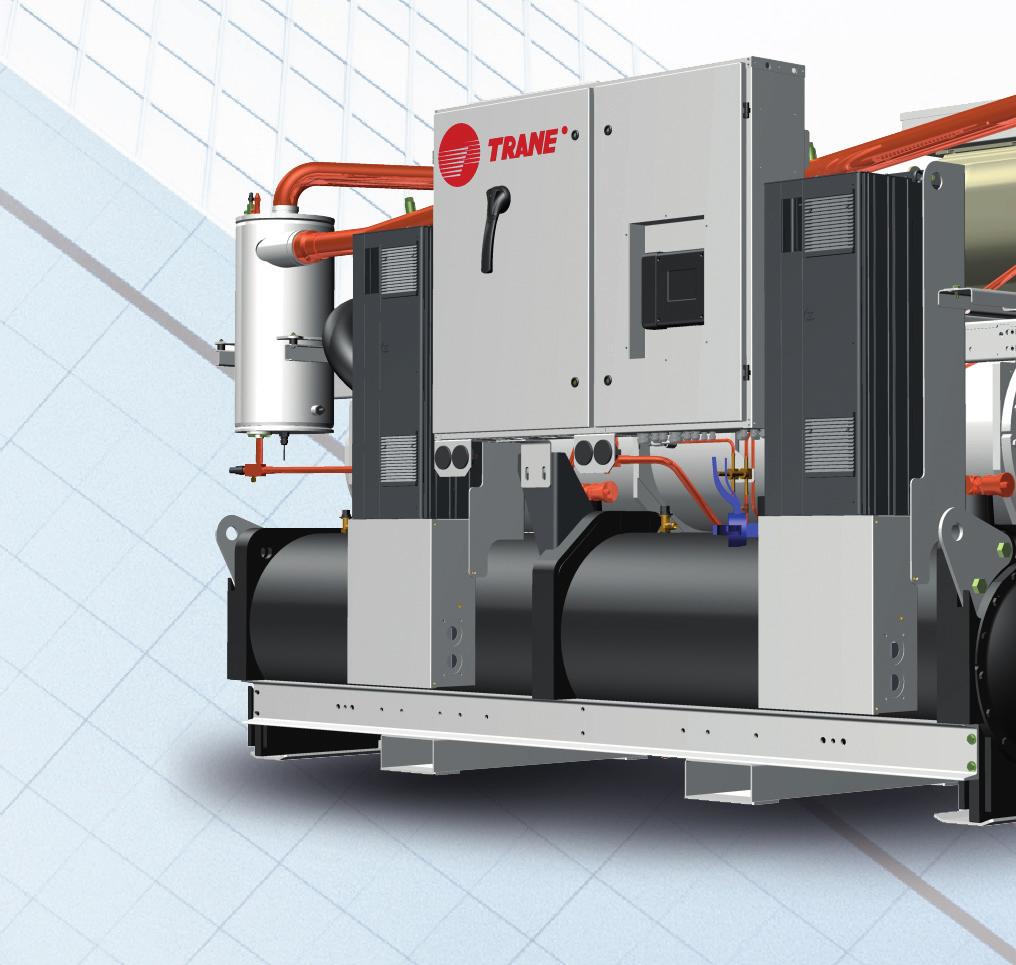

1 Vodou chlazené šroubové chladicí jednotky a tepelná čerpadla voda/voda Model RTWD (R134a) kw Model RTWD G (R1234ze) kw

2 Dosud nepřekonaná úroveň výkonu, komfortu a úspornosti dlouhodobě udržitelných systémů HVAC Vysoce energeticky efektivní budovy potřebují vysoce výkonné a udržitelné systémy HVAC. Vaše budovy potřebují vysokou míru energetické účinnosti dnes, zítra i daleko do budoucnosti. Chladicí jednotka Trane RTWD se vyznačuje spolehlivým výkonem, který trvale zajišťuje přesné řízení teploty v širokém spektru náročných aplikací pro zajištění komfortu i v širokém spektru průmyslových aplikací. Tento model RTWD se dodává také s různými chladivy: R134a nebo R1234ze, které mají hodnotu GWP nižší než jedna, čímž předčí legislativní požadavky na skleníkové plyny. Pomáhají zákazníkům snižovat emise oxidu uhličitého (CO 2 ) a dosahují extrémní účinnosti jak při částečném tak i při plném zatížení. Energetická účinnost Společnost Trane dosáhla nejvyšších standardů účinnosti díky více než 100letým zkušenostem v oblasti strojírenství, špičkovému výzkumu a nejpřísnějšímu testování. Výkon chladicích jednotek RTWD v důsledku toho dosahuje špičkových hodnot EER (Energy Efficiency Ratio) a ESEER (European Seasonal Energy Efficiency Ratio). Účinnost S AFD 25 % 50 % 75 % 100 % Oblast úspor Zátěž (%) Bez pohonu AFD 2 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií Všestrannost Ať už vaše budova potřebuje komfortní chlazení nebo přesné řízení teploty při citlivých výrobních procesech, společnost Trane vám nabízí vhodné modely RTWD. Minimální celkové náklady na vlastnictví Provozní náklady jsou minimální díky optimalizaci účinnosti. Náklady na údržbu jsou nízké díky efektivnímu provozu a sledování výstrah zajišťovanému zařízeními s prověřenou spolehlivostí. Náklady na montáž jsou nižší díky konstrukčním vylepšením, která zkracují dobu montáže při nových instalacích nebo přestavbách. Pohon Adaptive Frequency, dodávaný s modelem jednotek RTWD High Seasonal Efficiency (HSE), dále snižuje spotřebu energie tím, že zvyšuje účinnost chladicí jednotky při částečném zatížení. Výjimečná spolehlivost produktů Trane Vaše nemovitost závisí na spolehlivém systému HVAC, který vytváří komfortní prostředí pro zaměstnance nebo pomáhá při důležitých provozních procesech. Produkty Trane se vyznačují takovou mírou spolehlivosti díky tomu, že již 100 let navrhujeme, testujeme a montujeme chladicí jednotky po celém světě a zajišťujeme jejich údržbu. Každý produkt Trane je dokladem našich jedinečných zkušeností a naší sebedůvěry, že jsme nejlepší v tom, co děláme.

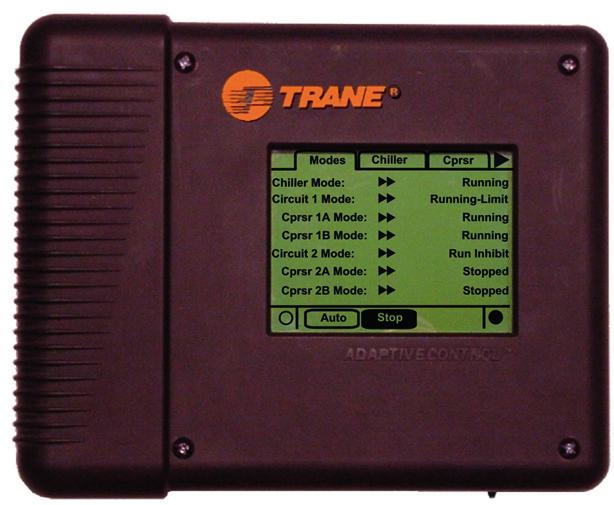

3 Špičková řídicí technologie Trane Adaptive Control TM : Tracer CH530 Vypínací bod STOP Teplota Tradiční vypnutí chladicí jednotky Trane Adaptive Control Čas Trvalé snižování spotřeby energie Vývoj vlastního řídicího algoritmu a softwaru je jednou z našich jedinečných výhod. Společnost Trane nepoužívá řídicí jednotky od externích dodavatelů, které by pak přizpůsobovala vlastním produktům. Řídicí jednotky si kompletně vyvíjíme sami. Provozní účinnost Datové trendy. Přehledný protokol alarmů umožňuje rychlou reakceschopnost a okamžité řešení problémů. Algoritmy adaptivního řízení předcházejí přerušení provozu chladicí jednotky. Patentované řídicí algoritmy Jednotka Tracer CH530 získává informace z chladicí jednotky RTWD a disponuje algoritmy adaptivního řízení, což jsou vlastní řídicí strategie, které reagují na řadu situací, a zajišťují tak efektivní provoz. Kompletní řízení chladicí jednotky prostřednictvím trvalého sledování. Přehlednost Snadný přehled o stavu celého systému. Přehledné zobrazení klíčových provozních parametrů. Snadné ovládání Obrazovka ukazuje klíčové provozní parametry a umožňuje rychlý přístup k důležitým údajům. Intuitivní ovládání umožňuje rychlý přístup k důležitým údajům. Hlavní procesor v řídicím panelu. Špičková kombinace: vyzkoušený adaptivní řídicí systém Tracer Adaptive Control TM a uživatelsky jednoduché rozhraní. 3

4 Budoucnost F-plynů Omezování fluorovaných chladiv podle nového nařízení EU o fluorovaných plynech představuje stupňovitý přístup, kdy se postupně snižují množství HFC umísťovaná na trh a jsou vyjádřená v ekvivalentu CO 2. Výsledkem omezování použití bude snížení spotřeby HFC do roku 2030 o 79 %. Jde o bezprecedentní snížení a znamená to, že průmysl i uživatelé musejí během dané lhůty přejít na chladiva s nižším potenciálem globálního oteplování. Společnost Trane jako vedoucí inovátor v oboru HVAC začíná plnit toto nové chladivo nové generace s nižší hodnotou GWP do jednotek Sintesis a dalších produktů. Chladivo má ambici obsadit přední místo na trhu a pomoci vám v naplňování cílů trvalé udržitelnosti. Ingersoll Rand a Trane - dodavatelé udržitelných řešení. Spotřeba HFC 100 % 90 % 93 % 80 % 70 % 60 % 63 % 50 % 40 % 30 % 20 % 10 % 45 % 31 % 24 % 21 % 0 % Základní hodnota (100 %) je roční průměr celkového množství ekvivalentů CO 2 umístěných na trh EU od roku 2009 do roku Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

5 Ekologicky udržitelné řešení Chladicí jednotky a tepelná čerpadla RTWD s chladivem s nízkým GWP tvoří součást portfolia produktů Ingersoll Rand EcoWise, které jsou navrženy s cílem snížit jejich ekologický dopad díky chladivům nové generace s nízkým potenciálem globálního oteplování (GWP) a díky vysoce efektivnímu provozu. Nový R1234ze Potenciál poškozování ozonové vrstvy = 0 Nízký potenciál globálního oteplování (GWP<1) Chladivo Potenciál globálního oteplování (GWP) R410A R407C R134a R513A 572 R1233zd 1 R1234ze <1 Co je GWP? GWP znamená vliv na globální oteplování ve srovnání s vlivem stejného množství oxidu uhelnatého za dobu 100 let. Co znamená ODP? Potenciál poškozování ozonové vrstvy (v angl. ozone depleting potential - ODP) danou chemikálií představuje úroveň zhoršení ozonové vrstvy, kterou látka může způsobit. 5

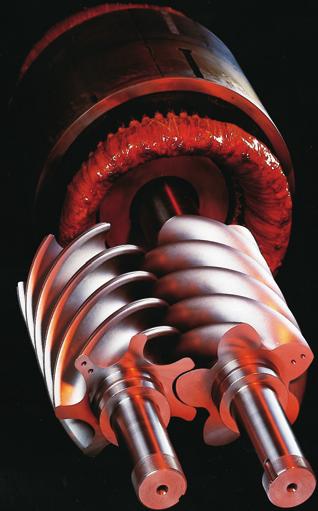

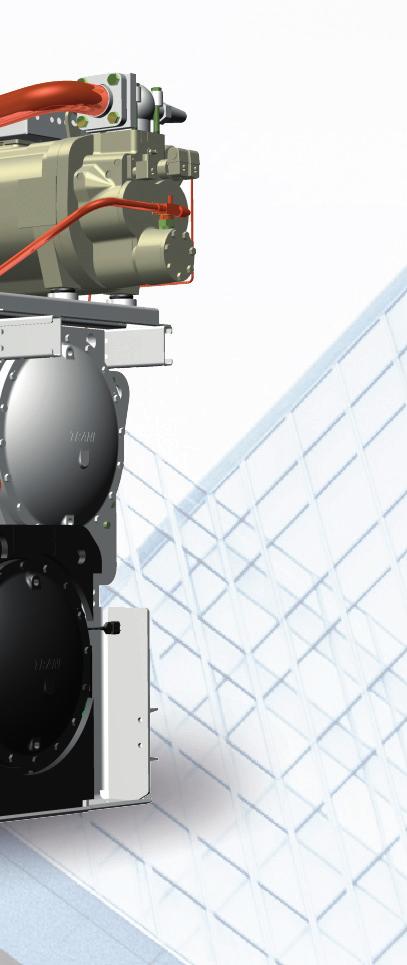

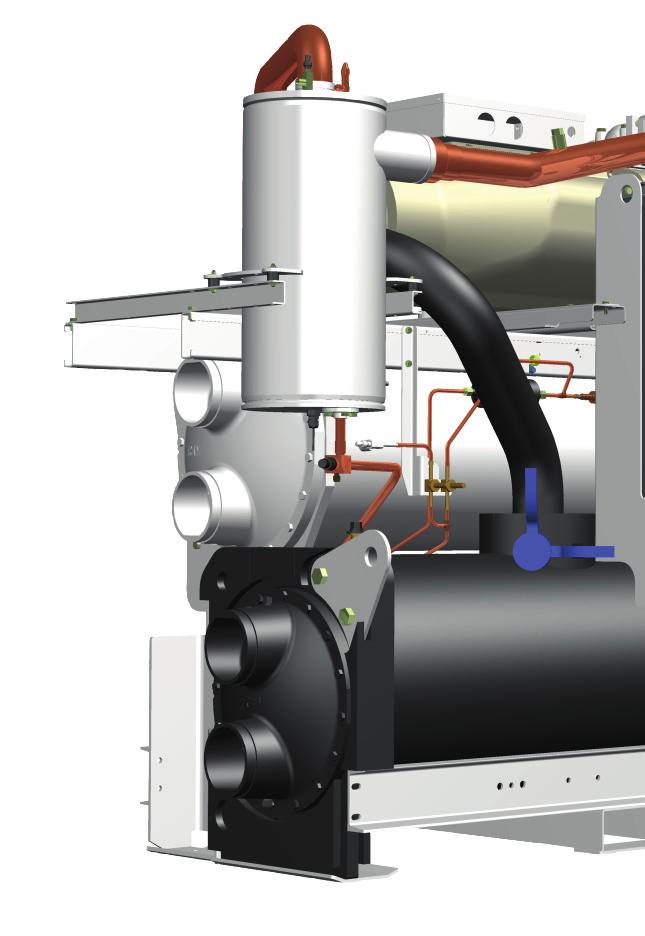

6 1 Snadnější ovládání Trane AdaptiView CH530 Ovládání se skládá z LCD displeje pro uživatelsky snadné monitorování na místní úrovni a z několika komunikačních rozhraní (LonTalk, BACnet a Modbus) pro snadnou integraci do BMS. Dvě alternativy s různými chladivy R134a and R1234ze with GWP<1 2 Prověřená spolehlivost produktů Trane Jednoduchý design Trane. Polohermetický kompresor Trane s přímým pohonem a nízkými otáčkami sestává pouze ze 3 pohyblivých dílů. Nekonečné snižování zátěže pro přesné přizpůsobování zátěži. Chladicí jednotka RTWD využívá k cirkulaci oleje rozdílový tlak v systému, a nikoli olejové čerpadlo. Neobsahuje tedy žádné pohyblivé části navíc, které by se mohly opotřebit nebo selhat. 2 Jednotka Trane RTWD je také tepelným čerpadlem typu voda-voda Dokonale odpovídá většině tržní poptávky v oblasti aplikací s tepelným čerpadlem, včetně geotermálních aplikací. Výroba teplé vody až 63 C s modelem RTWD a až 75 C s modelem RTWD G Vysoká úroveň výkonu (COP až 4,8 při 45 C). Jednotky 400 kw jsou kompatibilní se směrnicí Ecodesign pro tepelná čerpadla. 6 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

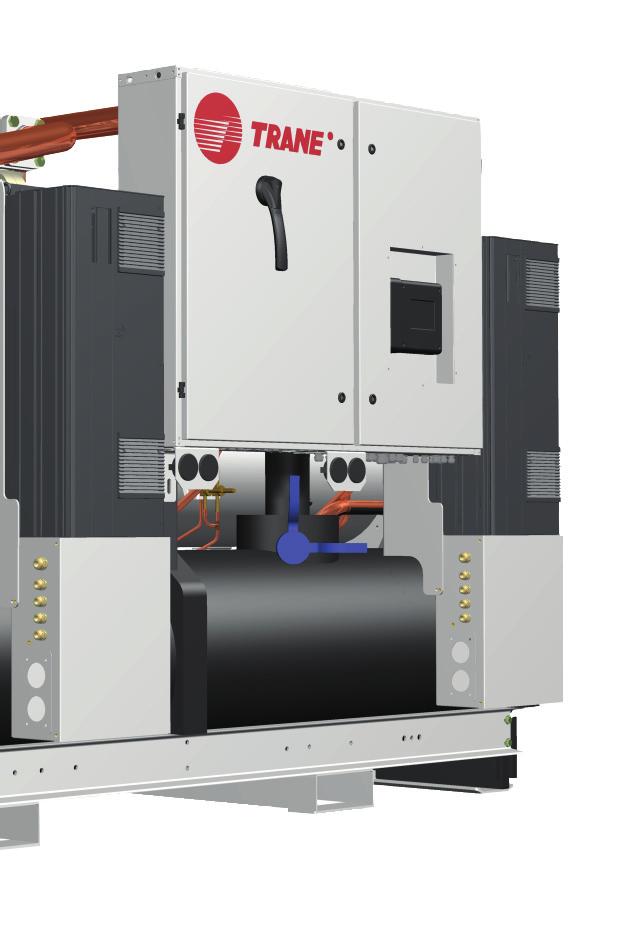

7 Snadnější montáž Všechny verze a velikosti projdou standardními dveřmi o šířce 2 metry. Pouze jedna přípojka vody ke kondenzátoru (vstup/výstup). Standardně pouze jedna elektrická přípojka (jeden přípojný bod). Úspora času a nákladů Vyšší úspory s verzí HSE (vysoká sezónní účinnost) AFD (pohon Adaptive Frequency Drive) ve standardní výbavě. Méně cyklů spuštění a zastavení. Delší životnost kompresoru. Snížený odběr proudu při spouštění. Díky řešení Trane Field Retrofit můžete svůj současný jednotku RTWD přeměnit v extrémně výkonnou chladicí jednotku Maximální účinnost Patentovaný výparník se splývajícím filmem Trane. Špičková účinnost. Nižší náklady na energie. Sání páry do kompresoru Nasycená pára z expanzního ventilu Rozvaděče kapaliny 4 Připraveno pro budoucnost V reakci na rostoucí obavy ve spojitosti s energetickou spotřebou a potřebou úzce monitorovat instalace, společnost Trane integrovala speciální funkci Wattmetr, která vám umožňuje vidět, kolik energie přesně kompresor spotřebovává. Pára Pára Směs oleje a chladiva 7

8 Všeobecné technické parametry Provozní limity RTWD (R134a) RTWD G (R1234ze) Teplota vody na výstupu z kondenzátoru (min./max.) ( C) +14/ /+75 Teplota vody na výstupu z výparníku (min./max.) ( C) -12/+18-12/+20 Napájení (V/fáze/Hz) 400/3/50 Obecné údaje k chladicímu výkonu RTWD se standardní účinností (SE) Velikost jednotky 160 SE* 170 SE* 190 SE* 200 SE* Hrubý chladicí výkon (1) (kw) 585,7 647, ,3 Hrubá hodnota EER (1) 4,76 4,74 4,89 4,94 Hrubá ESEER (necertifikováno) (1) 6,33 6,23 6,34 6,35 Čistý chladicí výkon (1)(3) (kw) 585,1 647,1 725,3 796,6 Čistá hodnota EER (1) (3) 4,55 4,53 4,66 4,70 Energetická třída Eurovent chlazení B B B B Čistá hodnota EER (3) 5,57 5,5 5,55 5,58 SEER (4) 5,50 5,42 5,72 5,82 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (db(a)) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 8 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

9 RTWD s vysokou účinností (HE) Velikost jednotky 060 HE 070 HE 080 HE 090 HE 100 HE 110 HE 120 HE Hrubý chladicí výkon (1) (kw) 239,8 282,7 323,8 372,5 398,1 426,8 462,4 Hrubá hodnota EER (1) 5,41 5,43 5,35 5,40 5,46 5,53 5,49 Hrubá ESEER (necertifikováno) (1) 7,13 7,13 7,13 7,04 7,03 7,10 7,10 Čistý chladicí výkon (1)(3) (kw) 239,4 282,2 323,3 372,1 397,6 426,3 461,8 Čistá hodnota EER (1) (3) 5,14 5,11 5,06 5,12 5,16 5,22 5,19 Energetická třída Eurovent chlazení A A A A A A A Čistá hodnota EER (3) 6,17 6,05 6,04 6,05 6,03 6,07 6,12 SEER (4) 6,08 6,33 6,25 6,15 6,30 6,38 6,40 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (db(a)) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) Velikost jednotky 130 HE 140 HE 160 HE 180 HE 200 HE 220 HE 250 HE Hrubý chladicí výkon (1) (kw) 503,7 546,6 591,1 651,5 714,4 782,2 854,2 Hrubá hodnota EER (1) 5,55 5,56 5,55 5,49 5,49 5,48 5,44 Hrubá ESEER (necertifikováno) (1) 7,20 7,19 7,14 7,10 7,08 7,13 7,04 Čistý chladicí výkon (1)(3) (kw) 503, ,4 650,9 713,7 781,5 853,5 Čistá hodnota EER (1) (3) 5,32 5,31 5,26 5,21 5,23 5,25 5,20 Energetická třída Eurovent chlazení A A A A A A A Čistá hodnota EER (3) 6,40 6,33 6,18 6,11 6,21 6,33 6,21 SEER (4) 6,55 6,55 6,55 6,48 6,63 6,75 6,75 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 9

10 Všeobecné technické parametry RTWD se zvláště vysokou účinností (XE) Velikost jednotky 160 XE 180 XE 200 XE Hrubý chladicí výkon (1) (kw) 607,0 668,6 720,6 Hrubá hodnota EER (1) 5,77 5,69 5,59 Hrubá ESEER (necertifikováno) (1) 7,47 7,38 7,23 Čistý chladicí výkon (1)(3) (kw) 606,4 667,9 720,0 Čistá hodnota EER (1) (3) 5,49 5,40 5,38 Energetická třída Eurovent chlazení A A A Čistá hodnota EER (3) 6,52 6,37 6,51 SEER (4) 6,22 6,28 6,46 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 10 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

11 RTWD s vysokou sezónní účinností (HSE) Velikost jednotky 060 HSE 070 HSE 080 HSE 090 HSE 100 HSE 110 HSE 120 HSE 130 HSE Hrubý chladicí výkon (1) (kw) ,4 329,3 380,1 405,6 434,4 468,3 502,5 Hrubá hodnota EER (1) 5,30 5,31 5,20 5,23 5,31 5,41 5,40 5,38 Hrubá ESEER (necertifikováno) (1) 7,68 7,65 7,66 7,73 7,84 7,88 8,06 8,02 Čistý chladicí výkon (1)(3) (kw) 243,6 286,0 328,9 379,6 405,1 433,8 467,7 501,9 Čistá hodnota EER (1) (3) 5,03 5,00 4,92 4,96 5,03 5,11 5,11 5,10 Energetická třída Eurovent chlazení B B B B B A A A Čistá hodnota EER (3) 6,46 6,30 6,35 6,43 6,50 6,51 6,62 6,66 SEER (4) 6,41 6,62 6,61 6,67 6,70 6,95 6,62 7,15 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (db(a)) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) Velikost jednotky 140 HSE 160 HSE 180 HSE 200 HSE 220 HSE 250 HSE 260 HSE 270 HSE Hrubý chladicí výkon (1) (kw) 547, ,7 721,1 777,5 845,3 923, ,8 Hrubá hodnota EER (1) 5,41 5,67 5,55 5,39 5,22 5,22 4,95 4,95 Hrubá ESEER (necertifikováno) (1) 7,98 8,1 8,12 7,95 7,92 7,87 7,56 7,49 Čistý chladicí výkon (1)(3) (kw) 546,6 611,4 671,0 720,5 776,8 844,5 923, ,9 Čistá hodnota EER (1) (3) 5,13 5,36 5,27 5,20 4,97 4,98 4,66 4,67 Energetická třída Eurovent chlazení A A A A B B B B Čistá hodnota EER (3) 6,63 6,75 6,81 6,99 6,63 6,66 6,14 6,17 SEER (4) 7,15 7,22 7,22 7,35 7,26 7,43 7,22 7,32 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 11

12 Všeobecné technické parametry RTWD G s vysokou účinností (HE G) Velikost jednotky 100 HE G 110 HE G 120 HE G* 130 HE G 140 HE G 160 HE G 170 HE G Hrubý chladicí výkon (1) (kw) 363,9 399,4 436,4 476,1 534,4 584,1 636,0 Hrubá hodnota EER (1) 4,76 4,80 4,84 5,05 5,47 5,44 5,44 Hrubá ESEER (necertifikováno) (1) 5,89 5,80 5,97 6,14 6,82 6,72 6,84 Čistý chladicí výkon (1)(3) (kw) 363,6 399, ,7 533,9 583,5 635,4 Čistá hodnota EER (1) (3) 4,65 4,67 4,70 4,89 5,26 5,21 5,19 Energetická třída Eurovent chlazení B B B B A A A Čistá hodnota EER (3) 5,53 5,43 5,53 5,66 6,19 6,04 6,05 SEER (4) 5,55 5,57 5,61 6,18 6,72 6,74 6,75 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 12 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

13 RTWD G s vysokou sezónní účinností (HSE G) Velikost jednotky 100 HSE G 110 HSE G 120 HSE G 130 HSE G 140 HSE G 160 HSE G Hrubý chladicí výkon (1) (kw) 365,0 399,5 439,3 477,7 534,1 586,6 Hrubá hodnota EER (1) 4,74 4,73 4,78 4,95 5,30 5,29 Hrubá ESEER (necertifikováno) (1) 6,42 6,36 6,43 6,74 7,05 6,92 Čistý chladicí výkon (1)(3) (kw) 364,7 399,1 438,9 477,3 533,6 586 Čistá hodnota EER (1) (3) 4,63 4,61 4,65 4,79 5,10 5,07 Energetická třída Eurovent chlazení C C C B A A Čistá hodnota EER (3) 5,95 5,91 5,87 6,06 6,29 6,11 SEER (4) 5,82 5,83 5,95 6,25 6,51 6,51 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) Velikost jednotky 170 HSE G 180 HSE G 200 HSE G 220 HSE G 250 HSE G Hrubý chladicí výkon (1) (kw) 641,6 688,8 717,9 765,4 814,2 Hrubá hodnota EER (1) 5,30 5,11 4,88 4,77 4,68 Hrubá ESEER (necertifikováno) (1) 6,84 6,66 6,41 6,28 6,16 Čistý chladicí výkon (1)(3) (kw) 640,9 688,1 717,2 764,8 813,5 Čistá hodnota EER (1) (3) 5,06 4,86 4,72 4,60 4,51 Energetická třída Eurovent chlazení A B B C C Čistá hodnota EER (3) 5,96 5,76 5,80 5,65 5,51 SEER (4) 6,59 6,49 6,41 6,30 6,23 Prostorová účinnost chlazení ηs,c (4) (%) Akustický výkon (5) (dba) Hmotnost a rozměry Délka (mm) Šířka (mm) Výška (mm) Provozní hmotnost (kg) (1) Výparník 12/7 C a 0,0 m²k/kw a kondenzátor při 30/35 C a 0,0 m²k/kw. (2) Podle normy AHRI 550/590, na základě softwaru TOPSS (Trane Official Product Selection Software). (3) Hodnoty čistých výkonů vypočítané podle normy EN (4) ηs,c / koeficient SEER, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro chladicí jednotky zajišťující komfort s maximálním výkonem kw NAŘÍZENÍ KOMISE (EU) č. 2016/2281 z 20. prosince (5) Při plném zatížení a v souladu s normou ISO9614. * Není dostupné pro aplikace zajištění komfortu v zemích, kde platí směrnice o ekodesignu. 13

14 Všeobecné technické parametry Obecné údaje k topnému výkonu RTWD se standardní účinností (SE) Vel. jednotky 160 SE 170 SE 190 SE 200 SE Klimatizace (1) Čistý topný výkon (2) (kw) 672,7 743,0 831,3 910,7 Čistá hodnota COP (2) 4,15 4,14 4,26 4,34 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 691,7 761,9 849,4 929,3 Čistá hodnota COP (2) 4,88 4,84 4,91 4,94 SCOP(4) 4,99 4,94 4,96 5,04 Prostorová účinnost chlazení ηs,c (4) (%) RTWD s vysokou účinností (HE) Vel. jednotky 060 HE 070 HE 080 HE 090 HE 100 HE 110 HE 120 HE Klimatizace (1) Čistý topný výkon (2) (kw) 263,8 311,8 357,9 410,2 438,4 469,1 509,8 Čistá hodnota COP (2) 4,50 4,49 4,45 4,50 4,52 4,57 4,56 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 279,0 331,6 377,4 430,0 459,3 491,2 526,7 Čistá hodnota COP (2) 5,23 5,11 5,07 5,11 5,13 5,18 5,20 SCOP(4) 5,37 5,20 5,17 5,17 5,11 5,10 5,15 Prostorová účinnost chlazení ηs,c (4) (%) Vel. jednotky 130 HE 140 HE 160 HE 180 HE 200 HE 220 HE 250 HE Klimatizace (1) Čistý topný výkon (2) (kw) 550,6 601,6 654,8 723,0 791,6 870,1 950,2 Čistá hodnota COP (2) 4,54 4,57 4,64 4,6 4,61 4,61 4,67 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 566,1 621,5 678,4 746,8 815,3 892,2 973,0 Čistá hodnota COP (2) 5,38 5,37 5,32 5,23 5,22 5,23 5,21 SCOP(4) 5,49 5,44 5,31 5,26 5,29 5,38 5,39 Prostorová účinnost chlazení ηs,c (4) (%) (1) Při teplotě na vstupu/výstupu kondenzátoru 40/45 C a na vstupu/výstupu výparníku 10/7 C. (2) Hodnoty čistých výkonů vypočítané podle normy EN (3) Při teplotě na vstupu/výstupu kondenzátoru 30/35 C a na vstupu/výstupu výparníku 10/7 C. (4) ηs,h / koeficient SCOP, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro prostorové vytápěcí jednotky zajišťující komfort s maximálním jmenovitým výkonem 400 kw NAŘÍZENÍ KOMISE (EU) č. 813/2013/EU z 2. srpna (5) Při teplotě na vstupu/výstupu kondenzátoru 47/55 C a na vstupu/výstupu výparníku 10/7 C. 14 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

15 15

16 Všeobecné technické parametry RTWD se zvláště vysokou účinností (XE) Vel. jednotky 160 XE 180 XE 200 XE Klimatizace (1) Čistý topný výkon (2) (kw) 668,0 736,6 794,5 Čistá hodnota COP (2) 4,76 4,73 4,72 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 693,9 763,7 820,5 Čistá hodnota COP (2) 5,46 5,34 5,34 SCOP(4) 5,48 5,38 5,52 Prostorová účinnost topení ηs,h (4) (%) RTWD s vysokou sezónní účinností (HSE) Vel. jednotky 060 HSE 070 HSE 080 HSE 090 HSE 100 HSE 110 HSE 120 HSE Klimatizace (1) Čistý topný výkon (2) (kw) 270,2 317,6 367,3 423,3 451,0 481,4 520,7 Čistá hodnota COP (2) 4,42 4,40 4,35 4,40 4,42 4,47 4,49 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 281,4 330,9 381,0 438,1 468,2 500,7 536,8 Čistá hodnota COP (2) 4,96 4,88 4,84 4,87 4,91 4,98 5,12 SCOP(4) 5,55 5,19 4,96 4,96 4,97 5,00 5,16 Prostorová účinnost topení ηs,h (4) (%) RTWD s vysokou sezónní účinností (HSE) Vel. jednotky 130 HSE 140 HSE 160 HSE 180 HSE 200 HSE 220 HSE 250 HSE 260 HSE 270 HSE Klimatizace (1) Čistý topný výkon (2) (kw) 560,0 609,3 674,6 741,9 798,2 869,5 945, , ,8 Čistá hodnota COP (2) 4,50 4,52 4,70 4,60 4,54 4,44 4,49 4,24 4,29 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 572,5 627,6 701,6 772,2 829,8 899,8 977, , ,6 Čistá hodnota COP (2) 5,25 5,2 5,29 5,28 5,34 5,14 5,15 4,89 4,9 SCOP(4) 5,30 5,29 5,35 5,47 5,82 5,23 5,43 4,99 4,98 Prostorová účinnost topení ηs,h (4) (%) (1) Při teplotě na vstupu/výstupu kondenzátoru 40/45 C a na vstupu/výstupu výparníku 10/7 C. (2) Hodnoty čistých výkonů vypočítané podle normy EN (3) Při teplotě na vstupu/výstupu kondenzátoru 30/35 C a na vstupu/výstupu výparníku 10/7 C. (4) ηs,h / koeficient SCOP, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro prostorové vytápěcí jednotky zajišťující komfort s maximálním jmenovitým výkonem 400 kw NAŘÍZENÍ KOMISE (EU) č. 813/2013/EU z 2. srpna (5) Při teplotě na vstupu/výstupu kondenzátoru 47/55 C a na vstupu/výstupu výparníku 10/7 C. 16 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

17 17

18 Všeobecné technické parametry RTWD G s vysokou účinností (HE G) Vel. jednotky 100 HE G 110 HE G 120 HE G* 130 HE G 140 HE G 160 HE G 170 HE G Klimatizace (1) Čistý topný výkon (2) (kw) 404,6 443,3 482,6 522,7 577,3 631,4 686,5 Čistá hodnota COP (2) 4,53 4,53 4,54 4,65 4,92 4,86 4,82 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 433,1 474,2 516,0 558,4 618,5 676,3 734,9 Čistá hodnota COP (2) 5,44 5,43 5,43 5,57 5,88 5,80 5,72 SCOP(4) 5,55 5,54 5,50 5,64 5,96 5,81 5,67 Space Heating efficiency ηs,h (4) (%) Vysokoteplotní vytápění (5) Čistý topný výkon (2) (kw) ,8 493,6 544,3 595,7 647,8 Čistá hodnota COP (2) - - 3,75 3,85 4,08 4,04 4,01 SCOP(4) - - 4,54 4,72 4,93 4,87 4,80 Prostorová účinnost topení ηs,h (4) (%) (1) Při teplotě na vstupu/výstupu kondenzátoru 40/45 C a na vstupu/výstupu výparníku 10/7 C. (2) Hodnoty čistých výkonů vypočítané podle normy EN (3) Při teplotě na vstupu/výstupu kondenzátoru 30/35 C a na vstupu/výstupu výparníku 10/7 C. (4) ηs,h / koeficient SCOP, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro prostorové vytápěcí jednotky zajišťující komfort s maximálním jmenovitým výkonem 400 kw NAŘÍZENÍ KOMISE (EU) č. 813/2013/EU z 2. srpna (5) Při teplotě na vstupu/výstupu kondenzátoru 47/55 C a na vstupu/výstupu výparníku 10/7 C. 18 Vodou chlazené chladicí jednotky se špičkovou řídicí technologií

19 RTWD G s vysokou sezónní účinností (HSE G) Vel. jednotky 100 HSE G 110 HSE G 120 HSE G 130 HSE G 140 HSE G 160 HSE G Klimatizace (1) Čistý topný výkon (2) (kw) 402,5 442,2 482,6 523,0 577,9 634,9 Čistá hodnota COP (2) 4,48 4,47 4,46 4,58 4,84 4,76 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 433,4 475,8 518,9 560,3 619,5 680,1 Čistá hodnota COP (2) 5,40 5,38 5,36 5,47 5,72 5,65 SCOP(4) 5,83 5,74 5,69 5,61 5,93 5,62 Space Heating efficiency ηs,h (4) (%) Vysokoteplotní vytápění (5) Čistý topný výkon (2) (kw) 454,0 492,8 544,5 597,7 Čistá hodnota COP (2) 3,67 3,78 4,01 3,94 SCOP(4) 4,64 4,75 4,92 4,86 Prostorová účinnost topení ηs,h (4) (%) Vel. jednotky 170 HSE G 180 HSE G 200 HSE G 220 HSE G 250 HSE G Klimatizace (1) Čistý topný výkon (2) (kw) 693,0 750,8 789,8 847,0 904,8 Čistá hodnota COP (2) 4,70 4,55 4,49 4,40 4,33 Nízkoteplotní vytápění (3) Čistý topný výkon (2) (kw) 741,6 800,8 838,7 897,9 957,5 Čistá hodnota COP (2) 5,60 5,38 5,34 5,21 5,10 SCOP(4) 5,56 5,35 5,63 5,.51 5,39 Space Heating efficiency ηs,h (4) (%) Vysokoteplotní vytápění (5) Čistý topný výkon (2) (kw) 651,8 709,1 749,9 804,9 860,2 Čistá hodnota COP (2) 3,90 3,80 3,73 3,66 3,61 SCOP(4) 4,78 4,69 4,75 4,72 4,69 Prostorová účinnost topení ηs,h (4) (%) (1) Při teplotě na vstupu/výstupu kondenzátoru 40/45 C a na vstupu/výstupu výparníku 10/7 C. (2) Hodnoty čistých výkonů vypočítané podle normy EN (3) Při teplotě na vstupu/výstupu kondenzátoru 30/35 C a na vstupu/výstupu výparníku 10/7 C. (4) ηs,h / koeficient SCOP, jak je definován SMĚRNICÍ EVROPSKÉHO PARLAMENTU A RADY 2009/125/ES s ohledem na požadavky ekodesignu pro prostorové vytápěcí jednotky zajišťující komfort s maximálním jmenovitým výkonem 400 kw NAŘÍZENÍ KOMISE (EU) č. 813/2013/EU z 2. srpna (5) Při teplotě na vstupu/výstupu kondenzátoru 47/55 C a na vstupu/výstupu výparníku 10/7 C. 19

20 Výhoda produktů Trane Společnost Trane je uznávaným světovým lídrem. Má více než 100 let zkušeností v oblasti vytváření a podpory bezpečných, komfortních a energeticky efektivnějších prostředí při současném zlepšení výkonnosti budov a procesů na celém světě. Inovativní řešení společnosti Trane poskytují optimalizaci vnitřních prostředí pomocí nejširšího dostupného portfolia energeticky účinných systémů vytápění, větrání a klimatizace, služeb pro budovy, podpory dodávky součástí a pokročilých systémů ovládání v tomto odvětví. Aby se zajistilo, že vaše zařízení bude po celou dobu životnosti budovy pracovat stále při svých optimálních hodnotách, společnost Trane nabízí celou řadu řešení služeb v kombinaci s vlastními odbornými znalostmi, a nejrozsáhlejší služby a podpůrné sítě ve svém odvětví. Společnost Trane dokáže pomocí své rozsáhlé nájemní flotily vyhovět všem vašim současným potřebám v oblasti chlazení a vytápění: zajišťujeme kontinuální chlazení nebo topení během výměny zařízení nebo doplňkové zdroje pro období, kdy vaše chladicí zatížení překročí kapacitu vašeho stávajícího systému. Další informace: Uznání společnosti Ingersoll Rand Společnost Ingersoll Rand byla už šestým rokem za sebou podle časopisu FORTUNE vyhodnocena jako jedna z nejobdivovanějších společností na světě. Společnost Ingersoll Rand si v roce 2016 získala uznání ze strany US EPA na konferenci o vedoucí úloze v oblasti klimatu (2016 Climate Leadership Conference). Byla oceněna za své úsilí v oblasti chladiva pro výběhovou fázi, za svůj cíl snížení emisí skleníkových plynů o 35 % do roku 2020, a za svůj závazek ke snížení klimatických dopadů chladiv používaných ve svých produktech o 50 % do roku Trane je značka společnosti Ingersoll Rand. Ingersoll Rand (NYSE:IR) zlepšuje kvalitu života tím, že vytváří pohodlná, udržitelná a úsporná prostředí. Naši lidé a naše portfolio značek Ingersoll Rand, Trane, Thermo King a Club Car spolupracují při zlepšování pohodlí a kvality vzduchu v rezidenčních i komerčních budovách, přepravě a ochraně potravin a zboží podléhajícího zkáze a zvyšují technickou produktivitu a úspornost. Jsme globální společností, jejímž závazkem je udržitelný pokrok a trvalé výsledky. trane.eu ingersollrand.com Vytištěno na recyklovaném papíru, ekologicky šetrným způsobem tisku, při němž nedochází k plýtvání Trane Všechna práva vyhrazena RTWD-SLB002-CS Leden 2019
