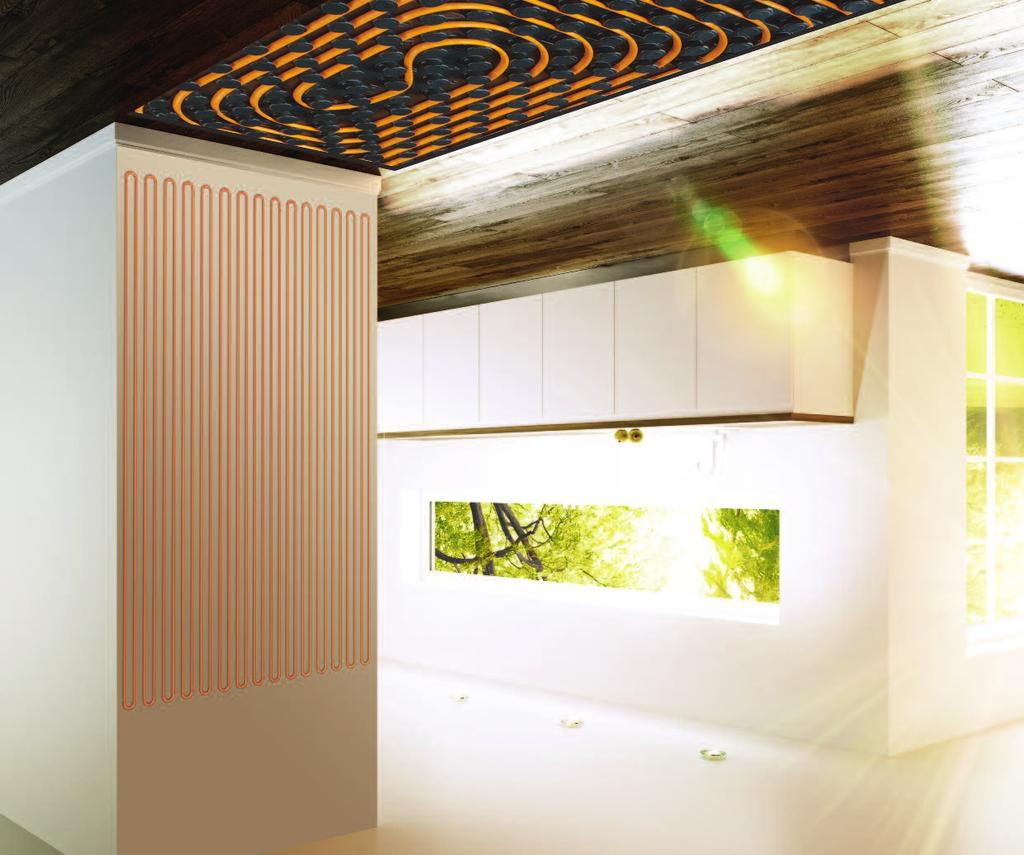

Podlahové a stěnové vytápění Stěnové a stropní chlazení Rozvody vytápění, vody a připojení otopných těles

Transkript

1 Ceník Podlahové a stěnové vytápění Stěnové a stropní chlazení Rozvody vytápění, vody a připojení otopných těles Platnost od

2 2

3 Obsah Sestavy Sestavy podlahového vytápění... 4 Trubky Trubky gabotherm... 7 Podlahové vytápění Systém podlahového vytápění Systém podlahového vytápění TAC... 5 Suchý systém podlahového vytápění KB Podlahové vytápění kotvené do podlahových lišt Průmyslové podlahové vytápění Stěnové a stropní vytápění/chlazení Systém stěnového a stropního vytápění/chlazení WR 8 určený k zaomítání Suchý systém stěnového a stropního vytápění/chlazení KPI Systém stěnového vytápění WR 2 určený k zaomítání Příslušenství Rozdělovače pro podlahové, stěnové a stropní vytápění/chlazení a příslušenství Mísící sady pro podlahové, stěnové a stropní vytápění Regulace pro podlahové, stěnové a stropní vytápění/chlazení... 4 Rozvody vytápění, vody a připojení otopných těles Univerzální systém rozvodů vytápění a vody Systém připojení otopných těles Nářadí a příslušenství Nářadí a příslušenství Ceny uvedené v tomto ceníku jsou bez DPH. Vydáním tohoto ceníku ztrácí předcházející vydání svoji platnost. Vyhrazujeme si právo úpravy položek i cen. Technické parametry, certifikáty a návody na 3

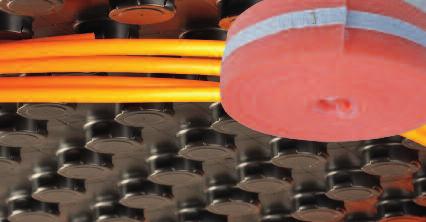

4 Sestavy podlahového vytápění Nabídka hotových sestav v systému gabotherm je obrovským pomocníkem, který vám ušetří čas při nákupu a poskytuje vám jistotu, že na nic nezapomenete. Sestavy obsahují všechny potřebné komponenty ve správných počtech, tím máte zabezpečenou jednoduchou a správnou montáž podlahového vytápění. Kvalitní podlahové vytápění s polybutenovými trubkami gabotherm hetta poskytuje jistotu každému, komu záleží na kvalitě, funkčnosti a pohodlí za rozumnou cenu. Sestavy podlahového vytápění.2.3 rychlost montáže celého systému podlahového vytápění.2.3 je nepřekonatelná polybutenová trubka gabotherm hetta, nejspolehlivější vytápěcí trubka na trhu výborná ohebnost trubky umožňuje bezproblémovou a rychlou montáž i při nízkých teplotách (do -5 C) systémová deska 30-2 s výstupky, s integrovanou tepelnou izolací, kročejovou izolací 25 db a izolací proti vlhkosti Sestava obsahuje systémovou desku.2.3, černou, polybutenovou trubku HR-PB hetta DD 5x,5 dilatační pás GTF-RDS plocha vytápění obj. číslo systémová deska 30-2 černá v m 2 bal. m počet bal. 20 m polybutenová trubka HR-PB hetta DD 5x,5 počet bal. 200 m počet bal. 600 m dilatační pás GTF-RDS m cena Kč 20 m 2 GPV20 2,5 m , 20 m 2 GPV20A 2,5 m , 80 m 2 GPV80 78,98 m , 30 m 2 GPV30 30,38 m , 8 m 2 GPV8 8,23 m , Sestavy podlahového vytápění TAC polybutenová trubka gabotherm hetta, nejspolehlivější vytápěcí trubka na trhu výborná ohebnost trubky umožňuje bezproblémovou a rychlou montáž i při nízkých teplotách (do -5 C) systémový pás TAC s integrovanou tepelnou a protihlukovou izolací, izolační fólií proti vlhkosti Sestava obsahuje systémový pás TAC, TAC kotvicí spony, polybutenovou trubku HR-PB hetta DD 5x,5 dilatační pás GTF-RDS plocha vytápění obj. číslo TAC kotvicí systémový pás TAC polybutenová trubka HR-PB hetta DD 5x,5 spony v m 2 bal. ks m počet bal. počet bal. počet bal. 20 m 200 m 600 m dilatační pás GTF-RDS m cena Kč 20 m 2 GPVT20 20 m , 80 m 2 GPVT80 80 m , 30 m 2 GPVT30 30 m , 20 m 2 GPVT20 20 m , 4

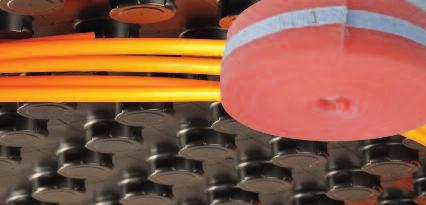

5 Sestavy podlahového vytápění Sestavy podlahového vytápění Solotop vhodné pro montáže, kde je k dispozici již položená tepelná izolace polybutenová trubka gabotherm hetta, nejspolehlivější vytápěcí trubka na trhu výborná ohebnost trubky umožňuje bezproblémovou a rychlou montáž i při nízkých teplotách (do -5 C) systémová deska Solotop s výstupky, bez tepelné izolace Sestava obsahuje systémovou desku Solotop, polybutenovou trubku HR-PB hetta DD 5x,5 dilatační pás GTF-RDS plocha vytápění obj. číslo systémová deska Solotop v m 2 bal. m počet bal. 20 m polybutenová trubka HR-PB hetta DD 5x,5 počet bal. 200 m počet bal. 600 m dilatační pás GTF-RDS m cena Kč 20 m 2 GPVS20 60 m 2 GPVS60 2,5 m 2 60,75 m , , Sestavy rozdělovačů VSS (mosaz) pro PB trubku gabotherm hetta 5x,5 rozdělovače s násuvnými spojkami pro polybutenové trubky 5x,5 mm výrazně urychlují jak práci se samotným rozdělovačem, tak i montáž celého systému rozdělovač včetně odvzdušňovací a plnicí soupravy regulace pomocí průtokoměrů Sestava obsahuje rozdělovač GTF-VSS, opěrná pouzdra POM GT-SH 5, uzavírací kohout GT-AVR, skříňku pro montáž pod omítku GT-VKM obj. číslo RVSS2 RVSS3 RVSS4 RVSS5 RVSS6 RVSS7 RVSS8 RVSS9 RVSS0 RVSS RVSS2 rozdělovač VSS VSS 2 VSS 3 VSS 4 VSS 5 VSS 6 VSS 7 VSS 8 VSS 9 VSS 0 VSS VSS 2 opěrné pouzdro GT-SH 5 uzavírací kohout GT-AVR skříňka pod omítku typ počet ks pár typ VKM4 VKM4 VKM4 VKM7 VKM7 VKM7 VKM0 VKM0 VKM0 VKM2 VKM2 cena Kč 6 340, 7 00, 7 750, 8 60, 9 470, 9 900, 40, 2 060, 2 80, 4 850, 5 600, Poznámka: Při použití mísících sad je potřebné zvětšit velikost skříňky, sestavu tím pádem není možné použít. 5

6 Sestavy rozdělovačů VSS (nerez) pro PB trubku gabotherm hetta 5x,5 rozdělovače s násuvnými spojkami pro polybutenové trubky 5x,5 mm výrazně urychlují jak práci se samotným rozdělovačem, tak i montáž celého systému rozdělovač včetně odvzdušňovací a plnicí soupravy regulace pomocí průtokoměrů NOVÉ Sestava obsahuje rozdělovač GTF-VSS, opěrná pouzdra POM GT-SH 5, uzavírací kohout GT-AVR, skříňku pro montáž pod omítku GT-VKM obj. číslo RVSS2N RVSS3N RVSS4N RVSS5N RVSS6N RVSS7N RVSS8N RVSS9N RVSS0N RVSSN RVSS2N rozdělovač VSS VSS 2 VSS 3 VSS 4 VSS 5 VSS 6 VSS 7 VSS 8 VSS 9 VSS 0 VSS VSS 2 opěrné pouzdro GT-SH 5 uzavírací kohout GT-AVR skříňka pod omítku typ počet ks pár typ VKM4 VKM4 VKM4 VKM7 VKM7 VKM7 VKM0 VKM0 VKM0 VKM2 VKM2 cena Kč 6 60, 6 830, 7 320, 8 040, 8 820, 9 70, 0 390, 0 960, 430, 3 630, 4 300, Poznámka: Při použití mísících sad je potřebné zvětšit velikost skříňky, sestavu tím pádem není možné použít. 6

7 Trubky gabotherm Materiál trubky PB hetta PB pětivrstvá MV PE-Xc Max. provozní tlak* 8 bar 6 bar 0 bar 6 bar Max. provozní teplota* 90 C 70 C 90 C 90 C Provoz. podmínky pro vytápění dle ISO a DIN 4726 ISO a DIN 4726 EN ISO EN Třída použití - tlak 4/5-8 bar 4-6 bar 2/4/5-0 bar 4/5-6 bar Tepelná roztažnost 0,3 mm/mk 0,3 mm/mk 0,023 mm/mk 0,20 mm/mk Drsnost povrchu stěn trubky 0,007 mm 0,007 mm 0,007 mm 0,007 mm Min. poloměr ohybu - při volném ohybu 6 x da 5 x da 5 x da 6 x da - při ohýbání pomocí nástroje 3,5 x da Montážní teplota vyšší než -5 C vyšší než -5 C vyšší než -5 C vyšší než +5 C * uvedené podmínky nemohou působit trvale současně Použití trubek pro systémy vytápění a rozvodů vody Systémy vytápění TAC KB 2 WR 8 WR 2 KPI 0 průmyslové rozvody rozvody podlahové vytápění vody vytápění Polybutenové trubky 8 x,0 mm hetta x 0 x,3 mm hetta x 2 x,3 mm hetta x x 5 x,5 mm hetta x x x 7 x 2,0 mm pětivrstvá x x 8 x 2,0 mm hetta x x x 20 x 2,0 mm hetta x x x 20 x 2,0 mm pětivrstvá x x 25 x 2,3 mm pětivrstvá x Trubky PE-Xc 6 x 2,0 mm x x x 8 x 2,0 mm x x x 20 x 2,0 mm x x x MV trubky 6 x 2,0 mm x x x x 8 x 2,0 mm x x x x 20 x 2,0 mm x x x 26 x 3,0 mm x x 32 x 3,0 mm x x 40 x 3,5 mm x x 50 x 4,0 mm x x 63 x 4,5 mm x x 7

8 Trubky gabotherm Trubky gabotherm hetta z polybutenu gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 8 x,0 oranžová 200 m 200H 24, /m HR-PB hetta DD 8 x,0 oranžová 400 m 2003H 24, /m HR-PB hetta DD 2 x,3 oranžová 20 m 2748H 30, /m HR-PB hetta DD 2 x,3 oranžová 200 m 2749H 30, /m HR-PB hetta DD 5 x,5 oranžová 20 m 274H 34, /m HR-PB hetta DD 5 x,5 oranžová 200 m 275H 34, /m HR-PB hetta DD 5 x,5 oranžová 600 m 2724H 34, /m HR-PB hetta DD 8 x 2,0 oranžová 200 m 06432H 38, /m gabotherm hetta polybutenová trubka v černé ochranné trubce 20 m 2779H 45, /m trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, ve vlnité ochranné trubce z polyetylenu v černé barvě, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. označení: GT-PB hetta DD 5 x,5 oranžová Trubky gabotherm z polybutenu pětivrstvé NOVÉ gabotherm polybutenová trubka pětivrstvá trojnásobně koextrudovaný polybuten s kyslíkovou bariérou uprostřed trubky, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. Jen pro plošné vytápění/chlazení. HR-PB(R)-DD 5vrstvá 7 x 2,0 červená 240 m , /m HR-PB(R)-DD 5vrstvá 20 x 2,0 červená 240 m , /m HR-PB(R)-DD 5vrstvá 25 x 2,3 červená 240 m , /m gabotherm ochranná trubka vlnitá ochranná trubka z polyetylenu, černá barva. GT-SR 2, rozměr d2 d4 60 m , /m GT-SR 25, rozměr d5 d8 60 m , /m GT-SR 28, rozměr d20 60 m , /m Trubky gabotherm z PE-XC gabotherm polyetylenová trubka trojnásobně koextrudovaná PE-Xc trubka s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN HR-PE-Xc DD m , /m HR-PE-Xc DD 8 2 černá 200 m , /m HR-PE-Xc DD m , /m gabotherm polyetylenová trubka v černé ochranné trubce trojnásobně koextrudovaná PE-Xc trubka s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN ISO GT-PE-Xc DD m , /m 8

9 Trubky gabotherm Vícevrstvé trubky gabotherm MV gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-rt nebo PE-HD. Hliníková vrstva je v podélném směru natupo svařena. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. GT-MV 6 2, síla Al vrstvy 0,2 mm 200 m 2773M 26, /m GT-MV 8 2, síla Al vrstvy 0,25 mm 200 m , /m GT-MV 20 2, síla Al vrstvy 0,25 mm 00 m , /m GT-MV 26 3, síla Al vrstvy 0,35 mm 50 m , /m GT-MV 32 3, síla Al vrstvy 0,5 mm 50 m , /m Trubka v tyčích GT-MV 26 3, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 32 3, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 40 3,5, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 50 4,0 (na objednávku), síla Al vrstvy 0,6 mm 5 m , /m GT-MV 63 4,5 (na objednávku), síla Al vrstvy 0,8 mm 5 m , /m 9

10 Systém podlahového vytápění.2.3 Charakteristika: Podlahové vytápění je propracovaný systém podlahového vytápění, který se přizpůsobí jakémukoliv prostoru. Ideální pro alergiky nebo rodiny s malými dětmi - nevíří se prach a je teplo od nohou. Vedle vynikajících užitných vlastností umožňuje také snadnou a rychlou montáž. Je určen k zalití cementovým nebo anhydritovým potěrem, tzv. mokrý systém. Základní komponenty: Polybutenové trubky na vytápění 5 x,5 mm Polybutenové trubky s rozměrem 5 x,5 mm jsou ideálním materiálem pro podlahové vytápění. 2. 3, mají výrazně vyšší ohebnost a pružnost vůči ostatním materiálům na trhu. Stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot a vodního kamene. Jejich životnost výrazně přesahuje 50 let. Mají kyslíkovou bariéru. Jejich pokládka je jednoduchá a rychlá. Je možné s nimi pracovat i při nižších teplotách (až do -5 C), jsou chemicky odolné a vyznačují se malou tepelnou roztažností. Systémová deska z tvarovaného polystyrenu Speciálně vyvinutá systémová deska z tvarovaného polystyrenu s fólií obsahuje výstupky pro jednoduché a rychlé uchycení trubek. Účinně zabraňuje úniku tepla, izoluje vůči vlhkosti a výrazně tlumí kročejový hluk (28 db) na všech druzích povrchu. Je vhodná pro všechny typy podkladů, včetně litých potěrů. Řezacím nožem se velmi lehce upravuje na požadovanou velikost. Práce s ní je bezpečná a montáž je možno realizovat v neobvykle krátkém čase. Díky výstupkům na uchycení trubek je polybutenová trubka pevně fixována na místě a její vedení je velmi přesné. Systémová deska slouží k ukotvení trubek d 5-8 mm v roztečích 75, 50, 225 a 300 mm. Rozdělovač VSS Slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků je možno řídit průtoky v jednotlivých okruzích a tím zabezpečit tepelnou pohodu v místnosti. Rozdělovač VSS je určen pro podlahové vytápění pouze s polybutenovou trubkou 5 x,5 mm. Je vybaven násuvným systémem VSS (připojení trubky pomocí násuvné spojky). Výhodou násuvného spoje je rychlá a jednoduchá montáž bez potřeby nářadí. K dosažení dokonalé těsnosti násuvného spoje je nezbytné použít opěrné pouzdro GT-SH 5. Skladba podlahového topení Skladba podlahového topení nad vytápěným prostorem (např. první a vyšší patro) 63 mm topný potěr včetně trubky PB hetta DD 5 x,5 mm nebo 8 x 2 mm 30-2 mm systémová deska mm celková výška (bez nášlapné vrstvy) Skladba podlahového topení na terénu (přízemí) a nad nevytápěným prostorem 63 mm topný potěr včetně trubky PB hetta DD 5 x,5 mm nebo 8 x 2 mm 30-2 mm systémová deska 30-2 min. 50 mm EPS 00 (není součástí dodávky) (příp. 2 mm) izolace stavebního objektu nad terénem (není součástí dodávky) min. 4 mm celková výška (bez nášlapné vrstvy) min. 43 mm celková výška (bez nášlapné vrstvy, izolace stavebního objektu) Podlahové vytápění 2 3 je vhodné pro všechny podlahové krytiny, jejichž tepelný odpor nepřekročí 0,5 m 2 K/W (informace o hodnotě tepelného odporu žádejte u prodejce podlahové krytiny) Spotřeba materiálu na m 2 Obj. číslo Komponent Rozteč trubek RA (mm) Trubka 3,3 m 6,6 m 4,4 m 3,3 m 023 Systémová deska 30-2 m 2 m 2 m 2 m Dilatační pás m m m m Obj. číslo Přibližná cenová kalkulace uvedených prvků Rozteč trubek RA (mm) na m 2 bez montáže a DPH (Kč) H PB trubka hetta 5 x,5 mm 795, 567, 492, 457, 06432H PB trubka hetta 8 x 2,0 mm 848, 593, 50, 468, 0

11 Systém podlahového vytápění.2.3 Systémové desky Systémová deska 30-2 s kročejovou izolací, RA 75 mm 6,075 m , /bal systémová deska pro podlahové vytápění podle DIN 409 a DIN 4725, s integrovanou tepelnou izolací, kročejovou izolací 28 db a izolací proti vlhkosti, vhodná pro obytné prostory, materiál: polystyren EPS (Doppeldichte), Rλ = 0,75 m 2 K/W, max. zatížitelnost 500 kg/m 2, délka 350 mm, šířka 750 mm, výška 30-2 mm, výstupky pro uchycení trubek d5 8 mm, rozestup uložení 75 mm nebo vícenásobný, prodejní jednotka 6,075 m 2 označení: systémová deska. 2. 3, 30-2, černá Systémová deska 0, RA 75 mm 2,5 m , /bal systémová deska pro podlahové vytápění podle DIN 409 a DIN 4725, s integrovanou tepelnou izolací a izolací proti vlhkosti, vhodná pro nízkou stavební výšku a vysokou max. zatížitelnost, materiál polystyren EPS, Rλ = 0,25 m 2 K/W, max. zatížitelnost kg/m 2, délka 350 mm, šířka 750 mm, výška 0 mm, výstupky pro uchycení trubek d5 8 mm, rozestup uložení 75 mm nebo vícenásobný, prodejní jednotka 2,5 m 2 označení: systémová deska. 2. 3, 0, černá Systémová deska Solotop bez tepelné izolace, RA 75 mm 2,5 m , /bal hlubokotažená fólie o síle mm určená pro položení přímo na tepelnou izolaci, prodejní jednotka 2,5 m 2, max. zatížitelnost do 500 kg/m 2, rozestup uložení 75 mm nebo vícenásobný označení: systémová deska Solotop, černá Systémová deska 30-2 Combitop s kročejovou izolací, RA 50 mm NOVÉ 6,72 m , /bal Systémová deska 30-2 Combitop pro podlahové vytápění, pro trubky d 4-7 mm, s integrovanou tepelnou izolací, kročejovou izolací 28 db a izolací proti vlhkosti, vhodná pro obytné prostory, materiál: polystyren EPS (Doppeldichte), R = 0,75 m 2 K/W, max. zatížitelnost do 500 kg/m 2, rozestup uložení 50 mm nebo vícenásobný balení 6,72 m 2, rozměr 400 x 800 mm označení: systémová deska Combitop, černá Trubky gabotherm hetta z polybutenu gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN HR-PB hetta DD 5 x,5 oranžová 20 m 274H 34, /m HR-PB hetta DD 5 x,5 oranžová 200 m 275H 34, /m HR-PB hetta DD 5 x,5 oranžová 600 m 2724H 34, /m HR-PB hetta DD 8 x 2,0 oranžová 200 m 06432H 38, /m Trubky gabotherm z polybutenu pětivrstvé NOVÉ gabotherm polybutenová trubka pětivrstvá trojnásobně koextrudovaný polybuten s kyslíkovou bariérou uprostřed trubky, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. Jen pro plošné vytápění/chlazení. HR-PB(R)-DD 5vrstvá 7 x 2,0 červená 240 m , /m

12 Systém podlahového vytápění.2.3 Rozdělovače mosaz a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (mosaz) s násuvnými spojkami pouze pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 90 mm, mosaz ks , GTF-VSS 3, šířka 245 mm, mosaz ks , GTF-VSS 4, šířka 300 mm, mosaz ks , GTF-VSS 5, šířka 355 mm, mosaz ks , GTF-VSS 6, šířka 40 mm, mosaz ks , GTF-VSS 7, šířka 465 mm, mosaz ks , GTF-VSS 8, šířka 520 mm, mosaz ks , GTF-VSS 9, šířka 575 mm, mosaz ks , GTF-VSS 0, šířka 630 mm, mosaz ks , GTF-VSS, šířka 685 mm, mosaz ks , GTF-VSS 2, šířka 740 mm, mosaz ks , Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (mosaz) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. GTF-VSV 2, šířka 90 mm, mosaz ks , GTF-VSV 3, šířka 245 mm, mosaz ks , GTF-VSV 4, šířka 300 mm, mosaz ks , GTF-VSV 5, šířka 355 mm, mosaz ks , GTF-VSV 6, šířka 40 mm, mosaz ks , GTF-VSV 7, šířka 465 mm, mosaz ks , GTF-VSV 8, šířka 520 mm, mosaz ks , GTF-VSV 9, šířka 575 mm, mosaz ks , GTF-VSV 0, šířka 630 mm, mosaz ks , GTF-VSV, šířka 685 mm, mosaz ks , GTF-VSV 2, šířka 740 mm, mosaz ks , Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Uzavírací kohout s teploměrem pár 33 80, pro uzavření rozdělovače včetně jímky a teploměru 0-60 C označení: GT-KHT-" Uzavírací kohout s regulačním ventilem pár , pro uzavření rozdělovače s možností regulace průtoku 4-36 l/min označení: GT-SVR 2

13 Systém podlahového vytápění.2.3 Rozdělovače nerez a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (nerez) s násuvnými spojkami pouze NOVÉ pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 60 mm, nerez ks 2737N 2 550, GTF-VSS 3, šířka 20 mm, nerez ks 2738N 3 50, GTF-VSS 4, šířka 260 mm, nerez ks 2739N 3 650, GTF-VSS 5, šířka 30 mm, nerez ks 2740N 4 250, GTF-VSS 6, šířka 360 mm, nerez ks 274N 4 850, GTF-VSS 7, šířka 40 mm, nerez ks 2742N 5 450, GTF-VSS 8, šířka 460 mm, nerez ks 2743N 5 950, GTF-VSS 9, šířka 50 mm, nerez ks 2744N 6 550, GTF-VSS 0, šířka 560 mm, nerez ks 2745N 6 950, GTF-VSS, šířka 60 mm, nerez ks 2746N 7 850, GTF-VSS 2, šířka 660 mm, nerez ks 2747N 8 450, Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (nerez) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. NOVÉ GTF-VSV 2, šířka 60 mm, nerez ks 0835N 2 290, GTF-VSV 3, šířka 20 mm, nerez ks 08392N 2 850, GTF-VSV 4, šířka 260 mm, nerez ks 08459N 3 350, GTF-VSV 5, šířka 30 mm, nerez ks 08462N 3 920, GTF-VSV 6, šířka 360 mm, nerez ks 08479N 4 460, GTF-VSV 7, šířka 40 mm, nerez ks 08558N 4 990, GTF-VSV 8, šířka 460 mm, nerez ks 08563N 5 60, GTF-VSV 9, šířka 50 mm, nerez ks 08564N 6 50, GTF-VSV 0, šířka 560 mm, nerez ks 08572N 6 670, GTF-VSV, šířka 60 mm, nerez ks 08577N 7 80, GTF-VSV 2, šířka 660 mm, nerez ks 08589N 7 790, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Uzavírací kohout s teploměrem pár 33 80, pro uzavření rozdělovače včetně jímky a teploměru 0-60 C označení: GT-KHT-" Uzavírací kohout s regulačním ventilem pár , pro uzavření rozdělovače s možností regulace průtoku 4-36 l/min označení: GT-SVR 3

14 Systém podlahového vytápění.2.3 Příslušenství k systému podlahového vytápění.2.3 gabotherm ochranná trubka 60 m , /m nutná při nástěnné montáži rozdělovače jako přechod od podlahy k rozdělovači v místech, kde není žádoucí přenos tepla nebo jako ochrana při křížení dilatační spáry v betonu, černá barva. označení: GT-SR 25, rozměr d5 d8 Press-spojka press-spojka z mosazi, pro napojení PB trubek gabotherm hetta. Rozměry trubek: 5,5 a 8 2 mm. GT-M-PK 5/5 0 ks , /ks GT-M-PK 7/7 NOVÉ 0 ks , /ks GT-M-PK 8/8 0 ks , /ks Dilatační pás 25 m ,50/m z pěnového polyetylenu, tloušťka cca 8 mm, výška 50 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN označení: GTF-RDS Dilatační pás 25 m , /m z vlnité lepenky podle DIN 8560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka m. označení: GTF-DFS 00 Skříňka pro podomítkovou instalaci instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompletním dokončení podlah a stěn. Viditelný povrch je lakovaný práškovou barvou (RAL 900). GT-VKM 4, počet okruhů 4, vnitř. šířka skříňky 450 mm, šíř. otvoru ve stěně 470 mm ks , GT-VKM 7, počet okruhů 7, vnitř. šířka skříňky 680 mm, šíř. otvoru ve stěně 700 mm ks , GT-VKM 0, počet okruhů 0, vnitř. šířka skříňky 830 mm, šíř. otvoru ve stěně 850 mm ks , GT-VKM 2, počet okruhů 2, vnitř. šířka skříňky 030 mm, šíř. otvoru ve stěně 050 mm ks , GT-VKM 2+, počet okruhů 2, vnitř. šířka skříňky 40 mm, šíř. otvoru ve stěně 60 mm ks , Skříňka pro předstěnovou instalaci pro předstěnovou montáž rozdělovače z pozinkovaného plechu. Hloubka 30 mm, výška 730 mm od hrubé podlahy, s posuvnými lištami pro upevnění rozdělovače. Povrch je lakovaný práškovou barvou (RAL 900). Dvířka se zabudovaným zámkem na uzavření. GT-PVKM 4, počet okruhů 4, šířka skříňky 600 mm ks , GT-PVKM 7, počet okruhů 7, šířka skříňky 750 mm ks , GT-PVKM 0, počet okruhů 0, šířka skříňky 930 mm ks , GT-PVKM 2, počet okruhů 2, šířka skříňky 080 mm ks , Plastifikátor gabolith přísada do potěru, pro plastifikaci potěru, v kanystru, dávkování cca 0,2 kg/m 2. PJ: ks. GTF-EZ 5 5 kg , GTF EZ 0 0 kg , Vodicí oblouk trubek 20 ks 200 9, /ks z nárazuvzdorného plastu, pro ohyb trubek gabotherm hetta o 90. označení: GT-RB 5/8, rozměr 5-8 mm TAC kotvicí spona 300 ks 09723,80/ks z nárazuvzdorného plastu na bezpečné upevnění topné trubky, v bloku po 30 ks. označení: GTF-TAC kotvicí spona 4 Regulaci k podlahovému vytápění najdete na straně 4. Mísící sady pro podlahové vytápění najdete na straně 39.

15 Systém podlahového vytápění TAC Charakteristika: Podlahové vytápění TAC je technicky méně dokonalý systém kotvení trubek, který pro jejich uchycení používá speciální kotvicí spony. Spony se háčky zachytí za fólii nalepenou na polystyrenovém pásu. Montáž systému je delší a náročnější oproti systému Je určen k zalití cementovým nebo anhydritovým potěrem, tzv. mokrý systém. Základní komponenty: Vícevrstvé trubky MV na vytápění 6 x 2 mm Vícevrstvé trubky o rozměru 6 x 2 mm jsou tvarově stálé, s vysokou teplotní a tlakovou odolností a minimální tepelnou roztažností. Mají kyslíkovou bariéru. Je možné s nimi pracovat i při nižších teplotách (až do -5 C), jsou chemicky odolné a vyznačují se minimální tepelnou roztažností. Trubky je možno použít také k rozvodům vody. Systémový pás z polystyrenu Systémový pás z bezfreonového polystyrenu s fólií s předtištěným rastrem a postranním přesahem ke spojování jednotlivých systémových pásů. Přesah rastrované fólie se šířkou m se spojuje lepicí páskou. Vzdálenosti pokládání trubek se při dodržení poloměru ohybu mohou libovolně pohybovat mezi 5 až 30 cm. Účinně zabraňuje úniku tepla, izoluje vůči vlhkosti a výrazně tlumí kročejový hluk (28 db) na všech druzích povrchu. Je vhodný pro všechny typy podkladů, včetně litých potěrů. Řezacím nožem se velmi lehce upravuje na požadovanou velikost. K systémovému pásu se trubky upevňují pomocí speciálních kotvicích spon. Ke sponkování se používá speciální montážní přístroj, který výrazně urychluje montáž. Systémový pás slouží k ukotvení trubek d 5-20 mm. Rozdělovač VSV Slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků je možno řídit průtoky v jednotlivých okruzích a tak zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači upevňují pomocí adaptérů se svěrnými spoji. Připojovací závit 3/4 Eurokonus je univerzální a použitelný pro průměry trubek d 2-20 mm. Skladba podlahového topení Příklad pro trubku d 6 x 2 mm Skladba podlahového topení nad vytápěným prostorem (např. první a vyšší patro) 6 mm topný potěr včetně trubky d 6 x 2 mm 30-2 mm TAC systémový pás mm celková výška (bez nášlapné vrstvy) Skladba podlahového topení na terénu (přízemí) a nad nevytápěným prostorem 6 mm topný potěr včetně trubky d 6 x 2 mm 30-2 mm TAC systémový pás 30-2 min. 50 mm EPS 00 (není součástí dodávky) (příp. 2 mm) izolace stavebního objektu nad terénem (není součástí dodávky) min. 39 mm celková výška (bez nášlapné vrstvy) Spotřeba materiálu na m 2 Obj. číslo Komponent Rozteč trubek RA (mm) Trubka 20 m 0 m 6,6 m 5 m 4 m 3,3 m TAC kotvicí spona 50 ks 25 ks 20 ks 4 ks 2 ks 9 ks 2696 TAC systémový pás m 2 m 2 m 2 m 2 m 2 m Dilatační pás m m m m m m Obj. číslo Přibližná cenová kalkulace uvedených Rozteč trubek RA (mm) prvků na m 2 bez montáže a DPH M MV 6 x 2,0 mm 845, 520, 40, 355, 325, 300, 5

16 Systém podlahového vytápění TAC Systémový pás a příslušenství Systémový pás TAC 0 m , /m 2 z polystyrenu, s integrovanou tepelnou a protihlukovou izolaci, s izolační fólií proti vlhkosti s natištěným rastrem. Jednostranný přesah okraje fólie. Délka 0 m, šířka m. Skupina tepelné vodivosti 040, certifikovaný označení: GTF-TAC 30-2 (zatížení do 500 kg/m 2 ), materiál EPS T 5000 Systémová fólie s rastrem bal. 50 m , pro položení přímo na tepelnou izolaci, rastr 50 mm. Délka 50 m, role o šířce m /balení označení: GTF TAC fólie s rastrem TAC kotvicí spona 300 ks 09723,80/ks z nárazuvzdorného plastu pro bezpečné upevnění topné trubky, v bloku po 30 ks. označení: GTF-TAC kotvicí spona TAC kotvicí spona na TAC fólii s rastrem 300 ks ,80/ks z nárazuvzdorného plastu na bezpečné upevnění topné trubky, v bloku po 30 ks. označení: GTF-TAC kotvicí spona pro fólii Trubky pro podlahové vytápění gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 5 x,5 oranžová 20 m 274H 34, /m HR-PB hetta DD 5 x,5 oranžová 200 m 275H 34, /m HR-PB hetta DD 5 x,5 oranžová 600 m 2724H 34, /m HR-PB hetta DD 8 x 2,0 oranžová 200 m 06432H 38, /m gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-rt nebo PE-HD. Hliníková vrstva je v podélném směru natupo svařena. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. GT-MV 6 2, síla Al vrstvy 0,2 mm 200 m 2773M 26, /m GT-MV 8 2, síla Al vrstvy 0,25 mm 200 m , /m GT-MV 20 2, síla Al vrstvy 0,25 mm 00 m , /m Trubky gabotherm z polybutenu pětivrstvé NOVÉ gabotherm polybutenová trubka pětivrstvá trojnásobně koextrudovaný polybuten s kyslíkovou bariérou uprostřed trubky, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. Jen pro plošné vytápění/chlazení. HR-PB(R)-DD 5vrstvá 7 x 2,0 červená 240 m , /m HR-PB(R)-DD 5vrstvá 20 x 2,0 červená 240 m , /m 6

17 Systém podlahového vytápění TAC Rozdělovače mosaz a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (mosaz) s násuvnými spojkami pouze pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 90 mm, mosaz ks , GTF-VSS 3, šířka 245 mm, mosaz ks , GTF-VSS 4, šířka 300 mm, mosaz ks , GTF-VSS 5, šířka 355 mm, mosaz ks , GTF-VSS 6, šířka 40 mm, mosaz ks , GTF-VSS 7, šířka 465 mm, mosaz ks , GTF-VSS 8, šířka 520 mm, mosaz ks , GTF-VSS 9, šířka 575 mm, mosaz ks , GTF-VSS 0, šířka 630 mm, mosaz ks , GTF-VSS, šířka 685 mm, mosaz ks , GTF-VSS 2, šířka 740 mm, mosaz ks , Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (mosaz) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. GTF-VSV 2, šířka 90 mm, mosaz ks , GTF-VSV 3, šířka 245 mm, mosaz ks , GTF-VSV 4, šířka 300 mm, mosaz ks , GTF-VSV 5, šířka 355 mm, mosaz ks , GTF-VSV 6, šířka 40 mm, mosaz ks , GTF-VSV 7, šířka 465 mm, mosaz ks , GTF-VSV 8, šířka 520 mm, mosaz ks , GTF-VSV 9, šířka 575 mm, mosaz ks , GTF-VSV 0, šířka 630 mm, mosaz ks , GTF-VSV, šířka 685 mm, mosaz ks , GTF-VSV 2, šířka 740 mm, mosaz ks , Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks GT-M-KA ks , /ks Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Další varianty vytápěcích kohoutů najdete na straně 37. 7

18 Systém podlahového vytápění TAC Rozdělovače nerez a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (nerez) s násuvnými spojkami pouze NOVÉ pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 60 mm, nerez ks 2737N 2 550, GTF-VSS 3, šířka 20 mm, nerez ks 2738N 3 50, GTF-VSS 4, šířka 260 mm, nerez ks 2739N 3 650, GTF-VSS 5, šířka 30 mm, nerez ks 2740N 4 250, GTF-VSS 6, šířka 360 mm, nerez ks 274N 4 850, GTF-VSS 7, šířka 40 mm, nerez ks 2742N 5 450, GTF-VSS 8, šířka 460 mm, nerez ks 2743N 5 950, GTF-VSS 9, šířka 50 mm, nerez ks 2744N 6 550, GTF-VSS 0, šířka 560 mm, nerez ks 2745N 6 950, GTF-VSS, šířka 60 mm, nerez ks 2746N 7 850, GTF-VSS 2, šířka 660 mm, nerez ks 2747N 8 450, Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (nerez) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. NOVÉ GTF-VSV 2, šířka 60 mm, nerez ks 0835N 2 290, GTF-VSV 3, šířka 20 mm, nerez ks 08392N 2 850, GTF-VSV 4, šířka 260 mm, nerez ks 08459N 3 350, GTF-VSV 5, šířka 30 mm, nerez ks 08462N 3 920, GTF-VSV 6, šířka 360 mm, nerez ks 08479N 4 460, GTF-VSV 7, šířka 40 mm, nerez ks 08558N 4 990, GTF-VSV 8, šířka 460 mm, nerez ks 08563N 5 60, GTF-VSV 9, šířka 50 mm, nerez ks 08564N 6 50, GTF-VSV 0, šířka 560 mm, nerez ks 08572N 6 670, GTF-VSV, šířka 60 mm, nerez ks 08577N 7 80, GTF-VSV 2, šířka 660 mm, nerez ks 08589N 7 790, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks GT-M-KA ks , /ks Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Další varianty vytápěcích kohoutů najdete na straně 37. 8

19 Systém podlahového vytápění TAC Příslušenství k systému podlahového vytápění TAC gabotherm ochranná trubka 60 m , /m nutná při nástěnné montáži rozdělovače jako přechod od podlahy k rozdělovači v místech, kde není žádoucí přenos tepla nebo jako ochrana při křížení dilatační spáry v betonu. označení: GT-SR 25 černá, rozměr d5 d8 Press-spojka press-spojka z mosazi, pro napojení trubek gabotherm. GT-M-PK 5/5 0 ks , /ks GT-M-PK 6/6 0 ks , /ks GT-M-PK 7/7 NOVÉ 0 ks , /ks GT-M-PK 8/8 0 ks , /ks GT-M-PK 20/20 0 ks , /ks Dilatační pás 25 m ,50/m z pěnového polyetylenu, tloušťka cca 8 mm, výška 50 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN označení: GTF-RDS Dilatační pás 25 m , /m z vlnité lepenky podle DIN 8560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka m. označení: GTF-DFS 00 Skříňka pro podomítkovou instalaci instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompletním dokončení podlah a stěn. Viditelný povrch je lakovaný práškovou barvou (RAL 900). GT-VKM 4, počet okruhů 4, vnitř. šířka skříňky 450 mm, šíř. otvoru ve stěně 470 mm ks , GT-VKM 7, počet okruhů 7, vnitř. šířka skříňky 680 mm, šíř. otvoru ve stěně 700 mm ks , GT-VKM 0, počet okruhů 0, vnitř. šířka skříňky 830 mm, šíř. otvoru ve stěně 850 mm ks , GT-VKM 2, počet okruhů 2, vnitř. šířka skříňky 030 mm, šíř. otvoru ve stěně 050 mm ks , GT-VKM 2+, počet okruhů 2, vnitř. šířka skříňky 40 mm, šíř. otvoru ve stěně 60 mm ks , Skříňka pro předstěnovou instalaci pro předstěnovou montáž rozdělovače z pozinkovaného plechu. Hloubka 30 mm, výška 730 mm od hrubé podlahy, s posuvnými lištami pro upevnění rozdělovače. Povrch je lakovaný práškovou barvou (RAL 900). Dvířka se zabudovaným zámkem na uzavření. GT-PVKM 4, počet okruhů 4, šířka skříňky 600 mm ks , GT-PVKM 7, počet okruhů 7, šířka skříňky 750 mm ks , GT-PVKM 0, počet okruhů 0, šířka skříňky 930 mm ks , GT-PVKM 2, počet okruhů 2, šířka skříňky 080 mm ks , Plastifikátor gabolith přísada do potěru, pro plastifikaci potěru, v kanystru, dávkování cca 0,2 kg/m 2. PJ: ks. GTF-EZ 5 5 kg , GTF EZ 0 0 kg , Vodicí oblouk trubek 20 ks 200 9, /ks z nárazuvzdorného plastu, pro ohyb trubek gabotherm hetta o 90. označení: GT-RB 5/8, rozměr 5-8 mm Montážní přístroj na zasouvání kotvicích spon do systémových pásů, s ramenem pro příchytky. GTF-TAC montážní přístroj pro spony ks , GTF-TAC montážní přístroj pro spony ks , Regulaci k podlahovému vytápění najdete na straně 4. Mísící sady pro podlahové vytápění najdete na straně 39. 9

20 Suchý systém podlahového vytápění KB 2 Charakteristika: Podlahové vytápění KB 2 je systém podlahového vytápění, který se používá jako tzv. suchý systém. Systém je vhodný pro nízkou podlahovou skladbu, která se vyskytuje např. ve starých budovách, u rekonstrukcí, nebo v prostorech, kde není povolené zatížení betonovým potěrem. Systém umožňuje přímou pokládku dlažby (bez vložené sádrovláknité desky) na desku podlahového vytápění. Základní komponenty: Polybutenové trubky na vytápění 2 x,3 mm Polybutenové trubky s rozměrem 2 x,3 mm jsou ideálním materiálem pro tzv. suchý systém podlahového vytápění, mají výrazně vyšší ohebnost a pružnost vůči ostatním materiálům na trhu. Stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot a vodního kamene. Jejich životnost výrazně přesahuje 50 let. Mají kyslíkovou bariéru. Jejich pokládka je jednoduchá a rychlá. Je možné s nimi pracovat i při nižších teplotách (až do -5 C), jsou chemicky odolné a vyznačují se malou tepelnou roztažností. Systémová deska s vyfrézovanými vodicími drážkami Sádrovláknité desky s vyfrézovanými vodicími drážkami byly speciálně vyvinuty pro trubky gabotherm hetta 2 x,3 mm. Minimální výška skladby podlahy v bytové výstavbě od 30 mm. Systémové desky jsou k dispozici ve více variantách, díky tomu se přizpůsobí jakémukoliv prostoru. Rozdělovač VSV Slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků je možno řídit průtoky v jednotlivých okruzích a tím zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači upevňují pomocí adaptéru se svěrným spojem GT-M-KA 2 x,3. Skladba podlahy se systémem KB 2 systémová deska KB 2 2 sádrovláknitá deska 0 mm 3 podkladní sádrovláknitá deska min. 0 mm 4 podlahové lepidlo R 45 5 dlaždice na flexibilním lepidle se sklokeramickou výztuží 6 libovolná nášlapná vrstva Variabilní 8 mm mm min. 0 mm 29 mm Variabilní 0 mm mm 8 mm mm min. 0 mm 40 mm Schéma suchého systému podlahového vytápění KB 2 podlahová krytina sádrovláknitá deska dlaždice na flexibilním lepidle se sklotextilní výztuží deska KB2 nosná základová konstrukce izolační tvrdá pěna polybutenová trubka gabotherm hetta 2 x,3 Spotřeba materiálu na m 2 Obj. číslo Komponent Množství Jednotka KB 2 systémová deska se 2 oblouky 0,6 ks 2957 KB 2 systémová deska 0,8 ks 2952 KB 2 deska přívodu 0,8 ks 2748H Trubka HR-PB hetta DD 2 0 m 0093 Dilatační pás m Přibližná cenová kalkulace uvedených prvků na m 2 bez montáže a DPH 2 099, Kč Obj. číslo Dodávka stavby Množství Jednotka Podlahové lepidlo R 45 0,4 kg Vruty 20 ks Podkladní sádrovláknitá deska min. 0 mm m 2 Poznámka: tato specifikace je na 2 vrstvy, tj. na podkladní sádrovláknitou desku a topnou desku s drážkami. Pokud bude topná vrstva zaklopena ještě další sádrovláknitou deskou, je nutno prvky (viz dodávka stavby) specifikovat ještě jednou. 20

21 Suchý systém podlahového vytápění KB 2 Systémové desky KB 2 systémová deska se dvěma koncovými oblouky ks , sádrovláknitá deska tloušťky 8 mm s drážkami pro uložení trubky 2 x,3 mm, pro přímé rozvody se dvěma koncovými oblouky, rozměr 000 x 620 mm. označení: GTH-KB 2 se 2 oblouky KB 2 systémová deska ks , sádrovláknitá deska tloušťky 8 mm s drážkami pro uložení trubky 2 x,3 mm, pro přímé rozvody, rozměr 000 x 620 mm. označení: GTH-KB 2 přímá KB 2 deska přívodu ks , sádrovláknitá deska tloušťky 8 mm s drážkami pro uložení trubky 2 x,3 mm, pro různé uložení trubky, rozměr 620 x 30 mm. označení: GTH-KB K 2 Vyrovnávací sádrovláknitá deska ks , sádrovláknitá deska tloušťky 8 mm pro obložení nevytápěných ploch, rozměr 000 x 620 mm. označení: GTH-AGP 8 Podlahové lepidlo R45 Poznámka: dodávka stavby. Vruty pro upevnění desek KB 2, délka 30 mm. označení: GTH-FS 30 Poznámka: dodávka stavby. Trubky pro podlahové vytápění gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 2 x,3 oranžová 20 m 2748H 30, /m HR-PB hetta DD 2 x,3 oranžová 200 m 2749H 30, /m 2

22 Suchý systém podlahového vytápění KB 2 Příslušenství k systému podlahového vytápění KB 2 Adaptér 20 ks , /ks z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. označení: GT-KA 2,3 Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Další varianty uzavíracích kohoutů najdete na straně 32. gabotherm ochranná trubka 60 m , /m vlnitá ochranná trubka z polyetylenu, černá barva. označení: GT-SR 2, rozměr d2 d4 Press-spojka 0 ks , /ks pro trubky gabotherm hetta, z mosazi. označení: GT-PK 2/2 Dilatační pás 25 m ,50/m z pěnového polyetylenu, tloušťka cca 8 mm, výška 50 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN označení: GTF-RDS Dilatační pás 25 m , /m z vlnité lepenky podle DIN 8560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka m. označení: GTF-DFS 00 Rozdělovače pro podlahové vytápění najdete na straně 35. Pro systém KB 2 je potřebné zvolit rozdělovač GTF-VSV. Skříňky pro rozdělovače najdete na straně 38. Regulaci k podlahovému vytápění najdete na straně 4. 22

23 Podlahové vytápění kotvené do podlahových lišt Charakteristika: Podlahové vytápění s kotvením do podlahových upevňovacích lišt se používá např. pro instalace, u kterých je před montáží podlahového vytápění položena v plné výšce podkladní tepelná izolace a není možné pro kotvení trubek použít systémovou desku. Kotvení trubek probíhá zacvaknutím do hřebenových lišt. Podlahové upevňovací lišty se kotví přímo na tepelnou izolaci pomocí příchytek. Před položením podlahových lišt je potřeba na tepelnou izolaci položit oddělovací fólii. Základní komponenty: Polybutenové trubky na vytápění Polybutenové trubky jsou ideálním materiálem pro podlahového vytápění, mají výrazně vyšší ohebnost a pružnost oproti ostatním materiálům na trhu. Stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot a vodního kamene. Jejich životnost vysoce přesahuje 50 let. Mají kyslíkovou bariéru. Jejich pokládka je jednoduchá a rychlá. Je možné s nimi pracovat i při nižších teplotách (až do -5 C), jsou chemicky odolné a vyznačují se malou tepelnou roztažností. Podlahové upevňovací lišty Slouží k bezpečnému uchycení trubek v závislosti na průměru použité trubky. Především lišta GTF-UNI zabezpečuje pomocí klipových svorek bezpečné ukotvení trubek s průměrem d 5-20 mm. Spoje na koncích lišt umožňují její snadné spojení do větších celků. Rozdělovač VSV Slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků je možné řídit průtoky v jednotlivých okruzích a tím zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači připevňují pomocí adaptérů se svěrnými spoji. Připojovací závit 3/4 Eurokonus je univerzální a použitelný pro průměry trubek d 2-20 mm. Spotřeba materiálu na m 2 Obj. číslo Komponent Rozteč trubek RA (mm) H Trubka HR-PB hetta DD 5 x,5 mm 20 m 0 m 6,6 m 5 m 4 m 3,3 m 2232 GTF-UNI 5-20, m, m, m, m, m, m 228 GTF-HN 40 2 ks 2 ks 2 ks 2 ks 2 ks 2 ks 0093 Dilatační pás m m m m m m Přibližná cenová kalkulace uvedených prvků na m 2 bez montáže a DPH (Kč) Rozteč trubek RA (mm) ,- 420,- 305,- 250,- 220,- 95,- 23

24 Podlahové vytápění kotvené do podlahových lišt Upevňovací lišty Univerzální podlahová upevňovací lišta m , univerzální lišta pro upevňení trubek gabotherm d 5-20 mm pro podlahové vytápění, z plastu, rozteč potrubí 50 mm, jednoduché spojování lišt označení: GTF-UNI d 5-20 mm, výška 25 mm, rozteče trubek 50 mm Příchytka lišt k upevnění podlahových lišt. GTF-HN 40, šířka 20 mm, výška 40 mm 50 ks 228,80/ks GTF-HN 50, šířka 20 mm, výška 50 mm 250 ks 029 2, /ks Trubky pro podlahové vytápění gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN HR-PB hetta DD 5 x,5 oranžová 20 m 274H 34, /m HR-PB hetta DD 5 x,5 oranžová 200 m 275H 34, /m HR-PB hetta DD 5 x,5 oranžová 600 m 2724H 34, /m HR-PB hetta DD 8 x 2,0 oranžová 200 m 06432H 38, /m gabotherm polybutenová trubka pětivrstvá trojnásobně koextrudovaný polybuten s kyslíkovou bariérou uprostřed trubky, NOVÉ odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. Jen pro plošné vytápění/chlazení. HR-PB(R)-DD 5vrstvá 7 x 2,0 červená 240 m , /m HR-PB(R)-DD 5vrstvá 20 x 2,0 červená 240 m , /m gabotherm polyetylenová trubka trojnásobně koextrudovaná PE-Xc trubka s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN HR-PE-Xc DD m , /m HR-PE-Xc DD 8 2 černá 200 m , /m HR-PE-Xc DD m , /m Vodicí oblouk trubek z nárazuvzdorného plastu, pro ohyb trubek gabotherm hetta o 90. GT-RB 5/8, pro rozměr 5-8 mm 20 ks 200 9, /ks GT-RB 25, pro rozměr 25 mm 20 ks , /ks Rozdělovače pro podlahové vytápění najdete na straně 3. Regulaci k podlahovému vytápění najdete na straně

25 Průmyslové podlahové vytápění Stavebnicové rozdělovače pro průmyslové použití podlahového vytápění rozdělovače /2" pro průmyslové použití podlahového vytápění s uzavíracími kohouty na přívodu a regulačními ventily na zpátečce, sestávající ze dvou korozivzdorných mosazných těles. Modulární konstrukce se 2 6 topnými okruhy, které se do výsledného počtu topných okruhů skládají. Těleso rozdělovače je těsněno na ploché těsnění s převlečnou maticí 2. Dodávka neobsahuje upevňovací konzoly. Připojovací závit pro potrubí podlahového vytápění je 3/4" Eurokonus. GTF-INDU-M 02 3/4" Eurokonus ks , GTF-INDU-M 03 3/4" Eurokonus ks , GTF-INDU-M 04 3/4" Eurokonus ks , GTF-INDU-M 05 3/4" Eurokonus ks , GTF-INDU-M 06 3/4" Eurokonus ks , Modulární rozdělovače pro průmyslové použití podlahového vytápění rozdělovače /2" pro průmyslové použití podlahového vytápění s uzavíracími kohouty na přívodu a regulačními ventily na zpátečce, sestávající ze dvou korozivzdorných mosazných těles. Modulární konstrukce se 2 6 topnými okruhy, které se do výsledného počtu topných okruhů skládají. Těleso rozdělovače je těsněno na ploché těsnění s převlečnou maticí 2. Dodávka neobsahuje upevňovací konzoly. Dodávka rozdělovače je včetně připojovacího adaptéru 25 x 2,3 mm. GTF-INDU-M 02 KVSR 25 ks , GTF-INDU-M 03 KVSR 25 ks , GTF-INDU-M 04 KVSR 25 ks , GTF-INDU-M 05 KVSR 25 ks , GTF-INDU-M 06 KVSR 25 ks , Konzola pro průmyslové rozdělovače WH-INDU- /2 pár , konzola k uchycení průmyslových rozdělovačů pro podlahové vytápění. označení: GTF-WH-INDU- /2 Uzavírací kulový kohout 2 ks , pro modulární průmyslové rozdělovače označení: GTF-KHR 50 A Uzavírací víčka s napouštěcími a vypouštěcími kohouty pár , pro modulární průmyslové rozdělovače, ks pro kompletní sestavu označení: GTF-EK-KFE Poznámka: skříň rozdělovače je dodávkou stavby 25

26 Průmyslové podlahové vytápění Trubky pro průmyslové podlahové vytápění gabotherm polyetylenová trubka trojnásobně koextrudovaná PE-Xc trubka s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN HR-PE-Xc DD m , /m Trubky gabotherm z polybutenu pětivrstvé NOVÉ gabotherm polybutenová trubka pětivrstvá trojnásobně koextrudovaný polybuten s kyslíkovou bariérou uprostřed trubky, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. Jen pro plošné vytápění/chlazení. HR-PB(R)-DD 5vrstvá 20 x 2,0 červená 240 m , /m HR-PB(R)-DD 5vrstvá 25 x 2,3 červená 240 m , /m Příslušenství Kabelový třmen 5 x 80 mm pro uchycení trubek ke stavební výztuži 00 ks 300 2,50/ks Kabelový třmen 5 x 80 mm, spotřeba cca ks/m potrubí Příchytka Indufix 00 ks , /ks pro uchycení trubek podlahového vytápění d mm ke stavební výztuži d 3-8 mm, spotřeba cca ks/m potrubí označení: GTF IF2026 Indufix Přechodová multi-press spojka pro přechod z trubky gabotherm na kovový závit, s vnějším závitem GT-M-PUK 20 3/4" AG 0 ks , /ks Multi press-spojka pro trubky gabotherm GT-M-PK 20/20 0 ks , /ks 26

27 Systém stěnového a stropního vytápění/chlazení WR 8 určený k zaomítání Skladba omítky pro WR 8 Omítání systémů stěnového topení v zásadě nezpůsobuje žádné problémy a od běžné omítky se liší jen tloušťkou a přidáním výztuže. Tyto výztuže zabraňují vzniku trhlin a omítkář je používá i na jiných místech, např. u roletových boxů nebo na okenních hranách. Řez skladbou omítky WR 8 upevňovací lišta WKS 8 2 polybutenová trubka 8 x,0 mm 3 sklotextilní výztuž 4 omítka Spotřeba materiálu na m 2 Obj. číslo Komponent Množství Jednotka 200H Trubka polybuten HR-PB hetta DD 8 x 7 m Upevňovací lišta GTH-WKS 8 3 m 0433 Držák oblouků trubky GTH-RBH 8 7 ks Připojovací press-t-kus redukovaný GTH-PTR 6/8/6 ks Vodicí oblouk GTH-RFB 8/0 ks 2773M Vícevrstvá trubka GT-MV 6 x 2,5 m 049 Zatloukací hmoždinka GT-SD 35 5 ks Přibližná cenová kalkulace uvedených prvků na m 2 bez montáže a DPH 94, Kč 27

28 Systém stěnového a stropního vytápění/chlazení WR 8 určený k zaomítání gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 8 x,0 oranžová 200 m 200H 24, /m HR-PB hetta DD 8 x,0 oranžová 400 m 2003H 24, /m Upevňovací lišta ks (2 m) , /ks k uchycení trubek gabotherm hetta 8 mm, délka 2 m. Spotřeba materiálu: 3,0 m/m 2. označení: GTH-WKS 8 Držák oblouku trubky 50 ks ,50/ks k ohybu trubky gabotherm hetta 8 mm uložených v upevňovací liště, spotřeba: 7 ks/m 2. označení: GTH-RBH 8 Vodicí oblouk 50 ks ,50/ks k ohybu trubky gabotherm hetta 8 mm při přechodu ze stěny do podlahy a při spojování desek KPI 0. označení: GTH-RFB 8/0 Zatloukací hmoždinka 50 ks 049,50/ks pro upevňovací lištu. Spotřeba materiálu: 5 ks/m 2. Možnost dodávka stavby. označení: GT-SD 35 gabotherm hetta polybutenová trubka v černé ochranné trubce 20 m 2779H 45, /m trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, ve vlnité ochranné trubce z polyetylenu v černé barvě, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. označení: GT-PB hetta DD 5 x,5 oranžová gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-rt nebo PE-HD. Hliníková vrstva je v podélném směru natupo svařena. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. GT-MV 6 2, síla Al vrstvy 0,2 mm 200 m 2773M 26, /m GT-MV 20 2, síla Al vrstvy 0,25 mm 00 m , /m Připojovací press-t-kus redukovaný lisované spojení trubky gabotherm hetta 8 mm ke sběrnému potrubí 5,5 mm, př. 6 2 mm, T-kus lisovaný ručními kleštěmi. POZOR: pro lisování trubky 8 mm je nutno použít lisovací kleště GT-HPZ (viz strana 52). GTH-PTR 5/8/5 0 ks , /ks GTH-PTR 6/8/6 0 ks , /ks GTH-PTR 20/8/20 0 ks , /ks Press-spojka redukovaná pro gabotherm hetta trubky 8 mm ke sběrnému potrubí 5,5 mm, př. 6 2 mm, lisováno ručními kleštěmi. GTH-PKR 5/8 ks , GTH-PKR 6/8 ks , 28

29 Systém stěnového a stropního vytápění/chlazení WR 8 určený k zaomítání Press-spojka ks , pro gabotherm hetta trubky 8 mm, lisováno ručními kleštěmi. označení: GTH-PK 8/8 Multi press-koleno 90 pro trubky gabotherm. GT-M-PW ks , /ks GT-M-PW ks , /ks GT-M-PW 90, 20 0 ks , /ks Multi press-zaslepovací zátka k uzavření konců trubek gabotherm. GT-M-PE 5 5 ks , /ks GT-M-PE 6 0 ks , /ks GT-M-PE 20 0 ks , /ks Adaptér 20 ks , /ks převlečná matka s vnitřním závitem 3/4" a eurokuželem. GT-M-KA 5,5 Rozdělovače pro stěnové a stropní vytápění/chlazení najdete na straně 35. Regulaci k systému stěnového vytápění/chlazení najdete na straně 4. Potřebné příslušenství k systému najdete na straně

30 Suchý systém stěnového a stropního vytápění/chlazení KPI 0 Charakteristika: Stěnové a stropní vytápění/chlazení je systém, který dosahuje prostřednictvím relativně vysoké teploty povrchu stěn rovnoměrné teploty vzduchu, která může být výrazně nižší, než např. u klasického vytápění. Tím je možné se stěnovým vytápěním dosáhnout tepelné pohody při nižší spotřebě energie (nižší teplota vzduchu o 2-3 C, úspora až 5 %). Snižuje riziko vzniku alergií v obytných prostorech a zaručuje maximální hygienu při provozu. Mimo vynikajících užitných vlastností také umožňuje rychlou a snadnou montáž. Je určen pro tzv. suchý systém. Systém stěnového vytápění vytváří v daném prostoru teplotně homogenní pole. Přenos tepla sálaním ohřáté stěny zaručuje maximální komfort. Vertikální rozložení teploty v prostoru je ideální. Plastové potrubí s malým průměrem 0 mm umožňuje rychlou regulační odezvu je možné dosáhnout rychlé a přesné úpravy požadované teploty. Také při chlazení poskytuje systém mnoho výhod, především studené sálání chlazených ploch bez průvanu. Stěnový a stropní sálavý systém KPI 0 je vhodný pro každý nízkoteplotní zdroj tepla a může být navržen k využití solární energie v kombinaci s tepelnými čerpadly a kondenzačním kotlem. Základní komponenty: Sádrovláknitá klima deska (fermacell) s integrovanou polybutenovou trubkou 0 x,3 mm Modulační sádrovláknité desky s integrovanými polybutenovými trubkami PB 0 x,3 m pro suchou stěnovou a stropní montáž. Síla desky je 5 mm, vzdálenost trubek 77,5 mm. Možnost sériového zapojení více desek a libovolná kombinace desek. Desky jsou tmeleny ve výrobě a osazují se neopracovanou stranou směrem dovnitř místnosti. Polybutenové trubky na vytápění 0 x,3 mm Součástí systémové desky jsou polybutenové trubky s rozměrem 0 x,3 mm. Stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot a vodního kamene. Jejich životnost výrazně přesahuje 50 let. Mají kyslíkovou bariéru, jsou chemicky odolné a vyznačují se malou tepelnou roztažností. Rozdělovač VSV Slouží k napojení jednotlivých okruhů vytápění. Pomocí regulačních prvků je možno řídit průtoky v jednotlivých okruzích a tím zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači připevňují pomocí adaptérů se svěrnými spoji podle dimenze použitého sběrného potrubí. Hydraulické spojení desek max. délka trubky PB 0 x,3 mm - 33 bm na jeden topný segment max. 4 topné segmenty v rámci jednoho topného okruhu sběrné potrubí se provádí ve shodě s Tichelmannovým principem otopná voda vratná voda zadní strana RL VL otopná voda vratná voda lisovaný T-kus lisovaná spojka lisovaná redukce lisovaná spojka lisovaný T-kus Spotřeba materiálu na,24 m 2 Obj. číslo Komponent Množství Jednotka 2800 Sádrovláknitá deska KPI 0 62x200 ks 289 Press-T-kus redukovaný GT-M-PTR 6/0/6,75 ks 2773M Vícevrstvá trubka GT-MV 6 x 2,5 m Přibližná cenová kalkulace uvedených prvků na,24 m 2 bez montáže a DPH 2 446, Kč Přibližná cenová kalkulace uvedených prvků na m 2 bez montáže a DPH 973, Kč Obj. číslo Dodávka stavby Množství Jednotka Fermacell rychlořezný šroub 3,9 x 30 mm Xella 25 ks Spárovací lepidlo ICEMA Xella 30g 00 g Spárovací tmel Xella kg 30

31 Suchý systém stěnového a stropního vytápění/chlazení KPI 0 Sádrovláknitá klima deska tloušťka 5 mm, s integrovanou PB trubkou 0 x,3 mm KPI 0, 62 x 200, délka trubky 6,3 m ks , KPI 0, 62 x 200 (50), délka trubky 2,5 m ks , Sádrovláknitá klima deska pod okenní parapety, tloušťka 5 mm, s integrovanou PB trubkou 0 x,3 mm KPI 0, 62 x 00 (80), délka trubky 6,9 m ks , Rychlořezný šroub 3,9 x 30 mm pro fermacell Poznámka: dodávka stavby. Spárovací lepidlo pro fermacell Poznámka: dodávka stavby. Spárovací tmel pro fermacell Poznámka: dodávka stavby. gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-rt nebo PE-HD. Hliníková vrstva je v podélném směru natupo svařena. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. GT-MV 6 2, síla Al vrstvy 0,2 mm 200 m 2773M 26, /m GT-MV 20 2, síla Al vrstvy 0,25 mm 00 m , /m Vodicí oblouk 50 ks ,50/ks k ohybu trubky gabotherm hetta 8 mm při přechodu ze stěny do podlahy a při spojování desek KPI 0. označení: GTH-RFB 8/0 gabotherm polybutenová trubka 400 m , /m pro spojování sádrovláknitých desek, trubka certifikovaná. HR-PB DD 0 x,3 Lisované spoje pro systém KPI 0 Připojovací press-t-kus redukovaný GTH-PTR 6/0/6 ks , GTH-PTR 20/0/20 ks , Press-spojka redukovaná GTH-PKR 6/0 ks , GTH-PKR 20/0 ks , Press-spojka ks , GTH-M-PK 0/0 Multi press-koleno 90 pro trubky gabotherm. GT-M-PW 90, 5 0 ks , /ks GT-M-PW 90, 6 0 ks , /ks GT-M-PW 90, 20 0 ks , /ks Multi press-zaslepovací zátka k uzavření konců trubek gabotherm. GT-M-PE 5 5 ks , /ks GT-M-PE 6 0 ks , /ks GT-M-PE 20 0 ks , /ks 3

32 Systém stěnového vytápění WR 2 určený k zaomítání Charakteristika: Stěnové vytápění je systém, který dosahuje prostřednictvím relativně vysoké teploty povrchu stěn rovnoměrné teploty vzduchu, která může být výrazně nižší, než např. u klasického vytápění. Tím je možné se stěnovým vytápěním dosáhnout tepelné pohody při nižší spotřebě energie (nižší teplota vzduchu o 2 3 C, úspora až 5 %). Snižuje riziko vzniku alergií v obytných prostorech a zaručuje maximální hygienu při provozu. Mimo vynikajících užitných vlastností také umožňuje rychlou a snadnou montáž. Je určen pro tzv. mokrý systém. Systém stěnového vytápění vytváří v daném prostoru teplotně homogenní pole. Přenos tepla sálaním ohřáté stěny zaručuje maximální komfort. Vertikální rozložení teploty v prostoru je ideální. Plastové potrubí s malým průměrem 2 mm umožňuje rychlou regulační odezvu je možné dosáhnout rychlé a přesné úpravy požadované teploty. Základní komponenty: Polybutenové trubky na vytápění 2 x,3 mm Polybutenové trubky s rozměrem 2 x,3 mm jsou ideálním materiálem pro stěnové vytápění. Mají výrazně vyšší ohebnost a pružnost oproti ostatním materiálům na trhu. Stěny trubky jsou odolné vůči usazování jakýchkoliv nečistot i vodního kamene. Jejich životnost výrazně přesahuje 50 let. Mají kyslíkovou bariéru. Jejich pokládka je jednoduchá a rychlá. Je možné s nimi pracovat i při nižších teplotách (až do -5 C), jsou chemicky odolné a vyznačují se malou tepelnou roztažností. Upevňovací lišta WKS 2 Upevňovací lišta slouží k přichycení trubek gabotherm hetta 2 x,3 mm. Rozestup uložení trubek je 0 cm, v oblasti oblouků min. 2 cm. K upevnění v oblasti oblouků slouží držák oblouků trubky. Rozdělovač VSV Slouží k napojení jednotlivých okruhů podlahového vytápění. Pomocí regulačních prvků je možné řídit průtoky v jednotlivých okruzích a tím zabezpečit tepelnou pohodu v místnosti. Trubky se k rozdělovači připevňují pomocí adaptéru se svěrným spojem GT-M-KA 2 x,3. Schéma montáže: rozestup trubek 0 cm ve tvaru meandrů (svisle nebo vodorovně), v oblasti oblouku trubky cca 2 cm včetně upevnění (dodržet minimální poloměr ohybu 6 cm) při individuální montáži spotřeba trubek cca 0 m/m 2 pokryté plochy s rozestupem trubek 00 mm ukotvení upevňovacích lišt ve vzdálenosti cca cm např. pomocí zatloukacích hmoždinek maximální délka trubky v jednom topném okruhu je přibližně 80 m, což odpovídá cca 6,0 m 2 pokryté plochy včetně přibližně 2 x 0 m sběrného potrubí (při spádu 8 K a Δp = 25 kpa) registr s přibližně 6,0 m 2 se připojuje přímo k rozdělovači (není zapotřebí žádného sběrného potrubí) nastavení příslušného průtoku vody přímo na rozdělovači pomocí integrovaného regulačního ventilu Skladba omítky pro WR 2 nástěnná upevňovací lišta GTH-WKS 2 2 polybutenová trubka gabotherm hetta 2 x,3 mm 3 sklotextilní výztuž 4 omítka upevňovací lišta GTH-WKS 2 k rozdělovači nebo k omezovači teploty vratné vody cca 3,0 m topný okruh se 6 m 2 aktivní topné plochy stěny polybutenová trubka gabotherm hetta 2 x,3 mm cca 2,0 m Spotřeba materiálu na m 2 Obj. číslo Komponent Množství Jednotka 2748H Trubka polybuten, HR-PB hetta DD 2 0 m Upevňovací lišta GTH-WKS 2 2,5 m Držák trubek GTH-NRS 2 5 ks 049 Zatloukací hmoždinka GT-SD 35 5 ks Přibližná cenová kalkulace uvedených prvků na m 2 bez montáže a DPH 468, Kč 32

33 Systém stěnového vytápění WR 2 určený k zaomítání gabotherm hetta polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 2 x,3 oranžová 20 m 2748H 30, /m HR-PB hetta DD 2 x,3 oranžová 200 m 2749H 30, /m Upevňovací lišta se samolepící fólií ks (2 m) , /ks GTH-WKS 2 pro upevnění trubek gabotherm hetta, délka 2 m. Spotřeba materiálu 2,5 m/m 2. Držák trubek 00 ks ,80/ks GTH-NRS 2 pro upevnění trubek gabotherm hetta 2,3 mm na cihlovou zeď. Spotřeba materiálu: 5 ks/m 2. Ochranná trubka gabotherm 60 m , /m GT-SR 2, černá vlnitá ochranná trubka z polyetylenu, barva černá. Zatloukací hmoždinka 50 ks 049,50/ks GT-SD 35 pro upevňovací lištu. Spotřeba materiálu: 5 ks/m 2. Možnost dodávka stavby. Press-spojka 0 ks , /ks GT-PK 2/2 pro trubky gabotherm hetta, z mosazi. Adaptér 20 ks , /ks z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. označení: GT-KA 2,3 Rozdělovače GTF-VSV a ostatní příslušentví najdete na straně 35. Regulaci k systému stěnového vytápění najdete na straně 4. Potřebné příslušenství k systému najdete na straně

34 Potřebné příslušenství pro systémy stěnového a stropního vytápění/chlazení WR 8, WR 2, KPI 0 Teploměrná fólie ks , pro vyhledání trubek pod omítkou. GTH-TF Mikroodkalovač ks , GTH-SA " Mikroodlučovač vzduchu ks , GTH-MBA " 34

35 Rozdělovače pro podlahové, stěnové a stropní vytápění/chlazení a příslušenství Rozdělovače mosaz a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (mosaz) s násuvnými spojkami pouze pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 90 mm, mosaz ks , GTF-VSS 3, šířka 245 mm, mosaz ks , GTF-VSS 4, šířka 300 mm, mosaz ks , GTF-VSS 5, šířka 355 mm, mosaz ks , GTF-VSS 6, šířka 40 mm, mosaz ks , GTF-VSS 7, šířka 465 mm, mosaz ks , GTF-VSS 8, šířka 520 mm, mosaz ks , GTF-VSS 9, šířka 575 mm, mosaz ks , GTF-VSS 0, šířka 630 mm, mosaz ks , GTF-VSS, šířka 685 mm, mosaz ks , GTF-VSS 2, šířka 740 mm, mosaz ks , Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (mosaz) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. GTF-VSV 2, šířka 90 mm, mosaz ks , GTF-VSV 3, šířka 245 mm, mosaz ks , GTF-VSV 4, šířka 300 mm, mosaz ks , GTF-VSV 5, šířka 355 mm, mosaz ks , GTF-VSV 6, šířka 40 mm, mosaz ks , GTF-VSV 7, šířka 465 mm, mosaz ks , GTF-VSV 8, šířka 520 mm, mosaz ks , GTF-VSV 9, šířka 575 mm, mosaz ks , GTF-VSV 0, šířka 630 mm, mosaz ks , GTF-VSV, šířka 685 mm, mosaz ks , GTF-VSV 2, šířka 740 mm, mosaz ks , Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 2,3 20 ks , /ks GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks GT-M-KA ks , /ks Zónový ventil DN 25 Kvs 4,5 AG 3 ks , určen pro zónové řízení rozdělovače podlahového vytápění pomocí prostorového termostatu, ovládán elektrotermickým pohonem VTZ 22CX-230NC2 230V obj. č , nutnost použití spojovacího kusu obj.č pro napojení na rozdělovač podlahového vytápění. Spojovací kus IGx UM ks , určen pro napojení zónového ventilu obj. č na rozdělovač podlahového vytápění. 35

36 Rozdělovače pro podlahové, stěnové a stropní vytápění/chlazení a příslušenství Rozdělovače nerez a příslušenství k rozdělovačům Rozdělovače pro podlahové vytápění (nerez) s násuvnými spojkami pouze NOVÉ pro trubky 5,5 mm rozdělovače " pro systém s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB trubek gabotherm hetta 5,5 mm. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 5 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra POM GT-SH 5. GTF-VSS 2, šířka 60 mm, nerez ks 2737N 2 550, GTF-VSS 3, šířka 20 mm, nerez ks 2738N 3 50, GTF-VSS 4, šířka 260 mm, nerez ks 2739N 3 650, GTF-VSS 5, šířka 30 mm, nerez ks 2740N 4 250, GTF-VSS 6, šířka 360 mm, nerez ks 274N 4 850, GTF-VSS 7, šířka 40 mm, nerez ks 2742N 5 450, GTF-VSS 8, šířka 460 mm, nerez ks 2743N 5 950, GTF-VSS 9, šířka 50 mm, nerez ks 2744N 6 550, GTF-VSS 0, šířka 560 mm, nerez ks 2745N 6 950, GTF-VSS, šířka 60 mm, nerez ks 2746N 7 850, GTF-VSS 2, šířka 660 mm, nerez ks 2747N 8 450, Opěrné pouzdro POM GT-SH 5 (pouze pro rozdělovače VSS) 0 ks 277P 4, /ks pouzdro pro kalibrování trubky gabotherm hetta 5,5 mm u násuvných spojek, materiál termoplastický polymer POM. Rozdělovače pro systémy podlahového vytápění (nerez) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. NOVÉ GTF-VSV 2, šířka 60 mm, nerez ks 0835N 2 290, GTF-VSV 3, šířka 20 mm, nerez ks 08392N 2 850, GTF-VSV 4, šířka 260 mm, nerez ks 08459N 3 350, GTF-VSV 5, šířka 30 mm, nerez ks 08462N 3 920, GTF-VSV 6, šířka 360 mm, nerez ks 08479N 4 460, GTF-VSV 7, šířka 40 mm, nerez ks 08558N 4 990, GTF-VSV 8, šířka 460 mm, nerez ks 08563N 5 60, GTF-VSV 9, šířka 50 mm, nerez ks 08564N 6 50, GTF-VSV 0, šířka 560 mm, nerez ks 08572N 6 670, GTF-VSV, šířka 60 mm, nerez ks 08577N 7 80, GTF-VSV 2, šířka 660 mm, nerez ks 08589N 7 790, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici. GT-M-KA 2,3 20 ks , /ks GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks GT-M-KA ks , /ks Zónový ventil DN 25 Kvs 4,5 AG 3 ks , určen pro zónové řízení rozdělovače podlahového vytápění pomocí prostorového termostatu, ovládán elektrotermickým pohonem VTZ 22CX-230NC2 230V obj. č , nutnost použití spojovacího kusu obj.č pro napojení na rozdělovač podlahového vytápění. Spojovací kus IGx UM ks , určen pro napojení zónového ventilu obj. č na rozdělovač podlahového vytápění. 36

37 Rozdělovače pro podlahové, stěnové a stropní vytápění/chlazení a příslušenství Náhradní díly k rozdělovačům Průtokoměr k rozdělovací stanici pro podlahové vytápění ks , (stupnice l/min) označení: GTF-DFM Odvzdušňovací a plnicí souprava pár , označení: GTF-FES Násuvný spoj ks , kompletní násuvný spoj pro rozdělovač VSS označení: GTF-Full-Set 6 Prodlužovací souprava sada , pro prodloužení rozdělovače o topný okruh. Skládá se z přívodu s průtokoměrem a zpátečky s regulačním ventilem. Připojení pomocí eurokuželu. označení: GTF-VES " Regulační ventil pro rozdělovače ks , pro rozdělovače VSV a VSS, náhradní díl označení: GTF VE Příslušenství k rozdělovačům Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Uzavírací kohout s teploměrem pár 33 80, pro uzavření rozdělovače včetně jímky a teploměru 0 60 C označení: GT-KHT-" Uzavírací kohout s regulačním ventilem pár , pro uzavření rozdělovače s možností regulace průtoku 4 36 l/min označení: GT-SVR Sada pro měřič tepla sada , k rozdělovači ", bez měřiče tepla, pro stavební délky 0 a 30 mm, napojení " zdola. Čidlo na přívodu včetně kulového kohoutu, dodávka výrobce měřiče tepla. označení: GTF-WMZ " (na objednávku) 37

38 Rozdělovače pro podlahové, stěnové a stropní vytápění/chlazení a příslušenství Skříňky rozdělovačů Skříňka pro podomítkovou instalaci pro instalaci do stěny. Skládá se ze základové skříňky díl, a předního lakovaného rámu s dvířky díl 2/2. Skříňka je zhotovena z pozinkovaného plechu o tloušťce mm. Ze stejného materiálu o tloušťce,2 mm je zhotoven i přední rám s dvířky. Navíc je tato viditelná část oboustranně povrchově upravena práškovou barvou, odstín RAL 900. Z bočních stran skříňky jsou předraženy otvory pro přívodní a zpětné potrubí. Kompletní skříňka je dodávána ve čtyřech velikostech, pro rozdělovače se 4, 7, 0, příp.2 okruhy. Skříňka má hloubku 0 mm a stavitelnou výšku v rozmezí mm, šířka kompletní skříňky je závislá na velikosti rozdělovače. Dvířka předního rámu jsou uzavíratelná pomocí univerzálního klíče. Montáž instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompletním dokončení podlah a stěn. Viditelný povrch je lakovaný práškovou barvou (RAL 900). GT-VKM 4, počet okruhů 4, vnitř. šířka skříňky 450 mm, šíř. otvoru ve stěně 470 mm ks , GT-VKM 7, počet okruhů 7, vnitř. šířka skříňky 680 mm, šíř. otvoru ve stěně 700 mm ks , GT-VKM 0, počet okruhů 0, vnitř. šířka skříňky 830 mm, šíř. otvoru ve stěně 850 mm ks , GT-VKM 2, počet okruhů 2, vnitř. šířka skříňky 030 mm, šíř. otvoru ve stěně 050 mm ks , GT-VKM 2+, počet okruhů 2, vnitř. šířka skříňky 40 mm, šíř. otvoru ve stěně 60 mm ks , Skříňka pro předstěnovou instalaci pro předstěnovou montáž rozdělovače z pozinkovaného plechu. Hloubka 30 mm, výška 730 mm od hrubé podlahy, s posuvnými lištami pro upevnění rozdělovače. Povrch je lakovaný práškovou barvou (RAL 900). Dvířka se zabudovaným zámkem na uzavření. GT-PVKM 4, počet okruhů 4, šířka skříňky 600 mm ks , GT-PVKM 7, počet okruhů 7, šířka skříňky 750 mm ks , GT-PVKM 0, počet okruhů 0, šířka skříňky 930 mm ks , GT-PVKM 2, počet okruhů 2, šířka skříňky 080 mm ks , 38

39 Mísící sady pro podlahové, stěnové a stropní vytápění Charakteristika: Společnost Wolf Česká republika s.r.o. přichází se zcela novou nabídkou mísících sad, které umožňují přípravu otopné vody pro podlahové vytápění přímo ve skříňce rozdělovače. Základní komponenty: Mísící sada se vstřikováním a termostatickou hlavicí Možnost výběru pro cca max. 6-7 okruhů podlahového vytápění nebo pro 2-2 okruhů podlahového vytápění. Regulace podlahového vytápění vstřikováním. Pomocí temostatické hlavice je teplota pro podlahové vytápění regulována na konstantně nastavenou teplotu. Podmínkou správné funkce mísící sady je, aby pracovní teplota zdroje byla min. o 0-5 C vyšší než pracovní teplota podlahového vytápění. Součástí dodávky mísící sady je oběhové čerpadlo energetické třídy A. Mísící sada se směšovacím ventilem a termostatickou hlavicí Souprava určená pro cca 2-2 okruhů podlahového vytápění. Regulace podlahového vytápění klasickým směšováním s možností napojení za hydraulický vyrovnávač. Pomocí termostatické hlavice je teplota pro podlahové vytápění regulována na konstantně nastavenou teplotu. Součástí dodávky mísící sady je oběhové čerpadlo energetické třídy A. Mísící sada se vstřikováním a s 3-bodovým pohonem 230 V Souprava určená pro zapojení do ekvitermní regulace. Součástí mísící sady není regulace a snímač teploty. V případě zapojení např. do regulace kondenzačních kotlů je potřebné vyřešit řízení 3-bodového pohonu 230 V a spínání chodu oběhového čerpadla mísící sady. Tato varianta odstraňuje podstatný nedostatek mísících sad s termostatickou hlavicí, a to nutnost náročné regulace výkonu mísících sad v závislosti na požadovaném topném výkonu, t.j. vnější teplotě. Součástí dodávky mísící sady je oběhové čerpadlo energetické třídy A. Tabulka výběru skříně mísící sady Velikost skříně pro podomítkovou instalaci GT-VKM Počet okruhů FRG FRG FRG FRG rozdělovače 305-F 3020-F 305-W 3005-F VSS a VSV Velikost skříně pro předstěnovou instalaci GT-PVKM Počet okruhů FRG FRG FRG FRG rozdělovače 305-F 3020-F 305-W 3005-F VSS a VSV Tabulka pro optimální výběr mísící sady Mísící sada GTF-FRG 305-F GTF-FRG 305-W GTF-FRG 3020-F GTF-FRG 3005-F s regulací na konstantně nastavenou teplotu (s termostatickou hlavicí) x x x s možností zapojení do ekvitermní regulace x vhodná pro kombinaci s kondenzačním kotlem x x x se směšovacím ventilem a s možností zapojení za hydraul. vyrovnávač x Podrobné informace jsou uvedeny v technických návodech k mísícím sadám, které naleznete na 39

40 Mísící sady pro podlahové, stěnové a stropní vytápění Mísící sada se vstřikovacím ventilem a termostatickou hlavicí sada , GTF-FRG 305 F, Yonos Para 5/6 vhodná pro kombinaci s kondenzačními kotli, pro 2 2 okruhů podlahového vytápění, pro regulaci podlahového vytápění přimícháváním (vstřikováním), z toho důvodu je nutná teplota primárního okruhu o 0-5 C vyšší. Pro montáž na rozdělovač podlahového vytápění, skládá se z termostatického ventilu s čidlem a jímkou (rozsah nastavení C), havarijního termostatu (nastavit na max. 55 C), oběhového čerpadla Willo Yonos Para 5/6 energetické třídy A, teploměru, zpětných klapek a připojovacích prvků. Čerpadlo a havarijní termostat se dodávájí již propojené. Mísící sada se směšovacím ventilem a termostatickou hlavicí sada , GTF-FRG 3020 F, Yonos Para 5/6 pro 2 2 okruhů podlahového vytápění, pro regulaci podlahového vytápění klasickým směšováním, pro montáž na rozdělovač podlahového vytápění, skládá se z termostatického ventilu s čidlem a jímkou (rozsah nastavení C), havarijního termostatu (nastavit na max. 55 C), oběhového čerpadla Willo Yonos Para 5/6 energetické třídy A, teploměru, zpětných klapek a připojovacích prvků. Čerpadlo a havarijní termostat se dodávájí již propojené. Mísící sada se vstřikováním a s 3-bodovým pohonem 230 V sada , GTF-FRG 305-W, ALPHA pro zapojení do ekvitermní regulace např. kondenzačních kotlů, pro 2-2 okruhů podlahového vytápění, pro regulaci podlahového vytápění přimícháváním (vstřikováním), z toho důvodu je nutná teplota primárního okruhu o 0-5 C vyšší. Pro montáž na rozdělovač podlahového vytápění, sestává z 3-bodového pohonu 230 V, havarijního termostatu (nastavit na max. 55 C), oběhového čerpadla Grundfoss Alpha2 5-60, teploměru, zpětných klapek a připojovacích prvků. Čerpadlo a havarijní termostat se dodávají již propojeny. Poznámka: Součástí mísící sady není ekvitermní regulace a snímač teploty. V případě zapojení např. do regulace kondenzačních kotlů je nutno vyřešit řízení 3-bodového pohonu 230 V a spínání chodu oběhového čerpadla mísící sady. Mísící sada se vstřikovacím ventilem pro malé plochy sada , GTF-FRG 3005 F, Yonos Para 5/6 vhodná pro malé plochy do cca 50 m 2, není vybavena havarijním termostatem, proto doporučujeme havarijní termostat doplnit, nebo používat max. do teploty primárního okruhu 60 C, pro 3-4 okruhy podlahového vytápění. Pracuje na principu přimíchávání (vstřikování), z toho důvodu je nutná teplota primárního okruhu o 0-5 C vyšší. Skládá se z termostatického ventilu s čidlem a jímkou (rozsah nastavení C), oběhového čerpadla Wilo Yonos Para 5/6 energetické třídy A, teploměru, zpětných klapek. Pozor: mísící sada má menší rozteč než rozdělovací stanice gabotherm, z toho důvodu je nutno namontovat pomocí T-kusů vždy okruhy o stejné délce nebo použít rozdělovací stanici gabotherm, ale bez držáku a namontovat ji přímo na mísící sadu pomocí přechodu 3/4 Eurokonus x IG (obj. č. 30, 2x). Přechod 3/4 Eurokonus x IG ks , připoj. díl pro namontování tělesa rozdělovací stanice přímo na mísící sadu FRG 3005-F Skříňky rozdělovačů najdete na straně

41 Regulace pro podlahové, stěnové a stropní vytápění Charakteristika: Nová generace regulací podlahového, stěnového a stropního vytápění, které jsou určeny k přesnému řízení teploty pro zvýšení komfortu v daném prostoru. Základní komponenty: Prostorové termostaty s displejem Varianta s časovým programem a bez časového programu. Tyto termostaty mají možnost pracovat v různých provozních režimech den, noc, časový program. Termostaty mají moderní design a jednoduché ovládaní. Teplota prostoru je snímána zabudovaným teplotním snímačem a také přímo zobrazována na displeji, termostat tak funguje i jako pokojový teploměr. Termostaty umožňují útlumový provoz s poklesem teploty, ve spojení s podlahovým vytápěním doporučujeme útlum max. o 2-3 C. Prostorový termostat Základní varianta termostatu pouze s ovládacím kolečkem. Připojovací elektrické lišty Termostaty jsou napájeny z připojovací elektrické lišty (napětí 24 V nebo 230 V). Elektrotermické pohony jsou dodávány v obou napěťových variantách 24 a 230 V. Nová bezdrátová regulace pro plošné vytápění Pokud není možné při rekonstrukcích použít kabelové vodiče, je součástí nabídky také bezdrátová varianta. Bezdrátové prostorové termostaty jsou vybaveny moderní, bezpečnou a perspektivní technologií přenosu dat (frekvence868 MHz) a touto frekvencí komunikují s připojovací elektrickou lištou, která signál přenáší pomocí připojovacího kabelu na elektrotermickém pohonu. Zapojení prostorové regulace na 230 V pro termostaty řady BT Připojovací elektrická lišta 230V Prostorový termostat WFHS-BAS 230V, 6 Z, ANC BT-DP BT-D BT-A BT-A 230V spínací kontakt spínací kontakt spínací kontakt OUT 2 spínací kontakt spínací kontakt spínací kontakt L N (levá) dimenze vodiče 2 x mm 2 2 x mm 2 2 x mm 2 3 x mm 2 Zapojení prostorové regulace na 24 V pro termostaty řady BT Připojovací elektrická lišta 24V Prostorový termostat GTF-RE 24V/6 B 402 a 4022 BT-DP BT-D BT-A spínací kontakt spínací kontakt spínací kontakt L spínací kontakt spínací kontakt spínací kontakt L dimenze vodiče 2 x mm 2 2 x mm 2 2 x mm 2 4

42 Regulace pro podlahové, stěnové a stropní vytápění/chlazení Regulace pro plošné vytápění a chlazení na 230 V Digitální prostorový termostat BT-D ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 230 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj bez časového programu k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, grafické zobrazení symbolu programu na displeji včetně zobrazení teploty. Možnost útlumového provozu. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Poznámka: termostat je možné ručně přepínat mezi režimy vytápění a chlazení. Digitální prostorový termostat s časovým programem BT-DP ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 230 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj s časovým programem k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, týdenní program nebo denní program, normální a snížená teplota, protimrazová ochrana, grafické zobrazení symbolu programu na displeji včetně zobrazení času a teploty. Termostat neumí časové řídit ostatní termostaty, pouze sám sebe. Montáž na instalační krabici KU 68. IP 30, třída ochrany II. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Poznámka: termostat je možné ručně přepínat mezi režimy vytápění a chlazení. Připojovací elektrická lišta 230 V ks , WFHC-BAS 230V, 6 Z, ANC k jednoduchému propojení prostorových termostatů řady BT elektrotermických pohonů, napájení 230 V, pro 6 prostorových termostatů a 2 elektrotermických pohonů, Druh ochrany IP 20, třída ochrany I, možnost spínání zdroje tepla a oběhového čerpadla. Rozšíření připojovací elektrické lišty 230 V ks , WFHC-EXT 230 VAC, 4 Z, ANC k rozšíření připojovací elektrické lišty WFHC-BAS 230V, 6 Z o možnost připojení dalších 4 prostorových termostatů a 8 elektrotermických pohonů. Druh ochrany IP 20, třída ochrany I Elektrotermický pohon 230 V ks , VTZ 22CX-230NC2 230V; NC bez proudu uzavřen, ukazatel stavu otevření, druh ochrany IP 44, třída ochrany II, výkon 2,5 W, přípojné vedení 2 x 0,75 mm (,0 m dlouhé), 230 V. Otevírací čas 3 min. 230 V. 42

43 Regulace pro podlahové, stěnové a stropní vytápění Regulace pro plošné vytápění na 230 V Prostorový termostat BT-A 230 V ks , 3-žilové připojení max.,5 mm 2, napájení 230 V, jako nástěnný přístroj určený k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači. Ovládací kolečko pro nastavení teploty. Možnost přepnutí do útlumového provozu o 2 C. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Prostorový termostat BT-A ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 230 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako nástěnný přístroj určený k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači. Ovládací kolečko pro nastavení teploty. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Digitální prostorový termostat BT-D ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 230 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj bez časového programu k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, grafické zobrazení symbolu programu na displeji včetně zobrazení teploty. Možnost útlumového provozu. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Digitální prostorový termostat s časovým programem BT-DP ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 230 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj s časovým programem k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, týdenní program nebo denní program, normální a snížená teplota, protimrazová ochrana, grafické zobrazení symbolu programu na displeji včetně zobrazení času a teploty. Termostat neumí řídit ostatní termostaty, pouze sám sebe. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Připojovací elektrická lišta 230 V ks , WFHC-BAS 230V, 6 Z, ANC k jednoduchému propojení prostorových termostatů řady BT elektrotermických pohonů, napájení 230 V, pro 6 prostorových termostatů a 2 elektrotermických pohonů, Druh ochrany IP 20, třída ochrany I, možnost spínání zdroje tepla a oběhového čerpadla. Rozšíření připojovací elektrické lišty 230 V ks , WFHC-EXT 230 VAC, 4 Z, ANC k rozšíření připojovací elektrické lišty WFHC-BAS 230 V, 6 Z o možnost připojení dalších 4 prostorových termostatů a 8 elektrotermických pohonů. Druh ochrany IP 20, třída ochrany I Elektrotermický pohon 230 V ks , VTZ 22CX-230NC2 230V; NC bez proudu uzavřen, ukazatel stavu otevření, druh ochrany IP 44, třída ochrany II, výkon 2,5 W, přípojné vedení 2 x 0,75 mm (,0 m dlouhé), 230 V. Otevírací čas 3 min. 230 V. 43

44 Regulace pro podlahové, stěnové a stropní vytápění Regulace pro plošné vytápění na 24 V Prostorový termostat BT-A ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 24 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako nástěnný přístroj určený k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači. Ovládací kolečko pro nastavení teploty. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Poznámka: termostat je možné použít jen pro vytápění. Digitální prostorový termostat BT-D ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 24 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj bez časového programu k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, grafické zobrazení symbolu programu na displeji včetně zobrazení teploty. Možnost útlumového provozu. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Poznámka: termostat je možné ručně přepínat mezi režimy vytápění a chlazení. Digitální prostorový termostat s časovým programem BT-DP ks , 2-žilové připojení max.,5 mm 2, pouze spínací kontakt pro napájení 24 V, napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj s časovým programem k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 4 elektrotermických pohonů na rozdělovači, týdenní program nebo denní program, normální a snížená teplota, protimrazová ochrana, grafické zobrazení symbolu programu na displeji včetně zobrazení času a teploty. Termostat neumí časové řídit ostatní termostaty, pouze sám sebe. Druh ochrany IP 30, třída ochrany II. Montáž na instalační krabici KU 68. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Poznámka: termostat je možné ručně přepínat mezi režimy vytápění a chlazení. Připojovací elektrická lišta 24 V k jednoduchému propojení prostorových termostatů 24 V. Síťové trafo nutno objednat zvlášť, pojistka 6,3 ma, pro 6 prostorových termostatů a 2 elektrotermických pohonů, možnost zapojení 2 časových programů, možné dodání s modulem čerpadla nebo bez něj pro spínání chodu oběhového čerpadla GTF-RE 24V/6 B 402 ks , GTF-RE 24V/6 B 4022 s řízením čerpadla ks , Síťové trafo 24 V ks , GTF-AB ST V Síťové trafo 24 V pro připojovací lišty 24V, GTF-RE 24/6 Elektrotermický pohon 24 V ks , VTZ 22CX-24NC2 24V; NC bez proudu uzavřen, ukazatel stavu otevření, druh ochrany IP 44,třída ochrany II, výkon 2,5 W, přípojné vedení 2 x 0,75 mm (,0 m dlouhé), 24 V. Otevírací čas 3 min. 24 V. 44

45 Regulace pro podlahové, stěnové a stropní vytápění Bezdrátová regulace pro plošné vytápění NOVÉ Bezdrátový prostorový termostat BT-A02-RF 868 MHz ks , napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako nástěnný přístroj určený k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 2 elektrotermických pohonů na rozdělovači. Ovládací kolečko pro nastavení teploty. Druh ochrany IP 30, třída ochrany II. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Digitální bezdrátový prostorový termostat BT-D02-RF 868 MHz ks , NOVÉ napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj bez časového programu k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 2 elektrotermických pohonů na rozdělovači, grafické zobrazení symbolů programu na displeji včetně zobrazení teploty. Možnost útlumového provozu. Druh ochrany IP 30, třída ochrany II. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Digitální bezdrátový prostorový termostat s časovým programem ks , BT-DP02-RF 868 MHz NOVÉ napájení baterie 2 x LR03 AAA,5 V, životnost baterie 2 roky, jako digitální nástěnný přístroj s časovým programem k regulaci prostorové teploty, ve spojení s elektrickou lištou k ovládání max. 2 elektrotermických pohonů na rozdělovači, týdenní program nebo denní program, normální a snížená teplota, protimrazová ochrana, grafické zobrazení symbolů programu na displeji včetně zobrazení času a teploty. Termostat neumí časové řídit ostatní termostaty, pouze sám sebe. Druh ochrany IP 30, třída ochrany II. Rozměry V x Š x H: 80 x 83 x 27 mm, barva bílá. Bezdrátová připojovací lišta 230 V BT-RF02 Master MHz, 230 V, 6 Z ks , NOVÉ jako přijímač pro bezdrátové prostorové termostaty, napájení 230 V, pro 6 prostorových termostatů a 2 elektrotermických pohonů, vysílací frekvence 868 MHz. Druh ochrany IP 30. Pozor: Součástí dodávky je anténa, kterou je nutno instalovat svisle min. 50 cm mimo skříň rozdělovače nebo kovových ploch. Elektrotermický pohon 230 V ks , VTZ 22CX-230NC2 230V; NC bez proudu uzavřen, ukazatel stavu otevření, druh ochrany IP 44,třída ochrany II, výkon 2,5 W, přípojné vedení 2 x 0,75 mm (,0 m dlouhé), 230 V. Otevírací čas 3 min. 230 V. Speciální prvky regulace určeny pro nadřazenou regulaci, která není dodávkou společnosti Wolf Česká republika s.r.o. Elektrotermický pohon bez proudu otevřen včetně ventilového adaptéru, bez proudu otevřen, funkce prvního otevření, ukazatel stavu otevření, druh ochrany IP 54, třída ochrany II, přípojné vedení 2 x 0,75 mm (,0 m dlouhé), 230 V/24 V. GTF-TS 360 z/230 V NO ks , GTF-TS 360 z/24 V NO ks , 45

46 Univerzální systém rozvodů vytápění a vody Polybutenová trubka gabotherm hetta v černé ochranné trubce s kyslíkovou bariérou v ochranné trubce, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. GT-PB hetta DD 5,5 oranžová, jen pro vytápění, da 25,0 mm 20 m 2779H 45, /m da vnější průměr ochranné trubky. Univerzální polybutenová trubka gabotherm hetta s kyslíkovou bariérou bez ochranné trubky, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. HR-PB hetta DD 5 x,5 oranžová, jen pro vytápění 20 m 274H 34, /m HR-PB hetta DD 5 x,5 oranžová, jen pro vytápění 200 m 275H 34, /m HR-PB hetta DD 8 x 2,0 oranžová, jen pro vytápění 200 m 06432H 38, /m gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-rt nebo PE-HD. Hliníková vrstva je v podélném směru natupo svařena. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. GT-MV 6 2, síla Al vrstvy 0,2 mm 200 m 2773M 26, /m GT-MV 8 2, síla Al vrstvy 0,25 mm 200 m , /m GT-MV 20 2, síla Al vrstvy 0,25 mm 00 m , /m GT-MV 26 3, síla Al vrstvy 0,35 mm 50 m , /m GT-MV 32 3, síla Al vrstvy 0,5 mm 50 m , /m Trubka v tyčích GT-MV 26 3, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 32 3, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 40 3,5, síla Al vrstvy 0,5 mm 5 m , /m GT-MV 50 4,0 (na objednávku), síla Al vrstvy 0,6 mm 5 m , /m GT-MV 63 4,5 (na objednávku), síla Al vrstvy 0,8 mm 5 m , /m Přechodová multi press-spojka pro přechod z trubky gabotherm na kovový závit, s vnějším závitem. GT-M-PUK 5 /2" AG 0 ks , /ks GT-M-PUK 6 /2" AG 0 ks , /ks GT-M-PUK 8 /2" AG 0 ks , /ks GT-M-PUK 8 3/4" AG 0 ks , /ks GT-M-PUK 20 /2" AG 0 ks , /ks GT-M-PUK 20 3/4" AG 0 ks , /ks GT-M-PUK 26 3/4" AG 5 ks , /ks GT-M-PUK 26 " AG 5 ks , /ks GT-M-PUK 32 " AG 5 ks , /ks GT-M-PUK 40 /4" AG 5 ks , /ks GT-M-PUK 50 /2" AG (na objednávku) 2 ks , /ks GT-M-PUK 63 2" AG (na objednávku) 2 ks , ks 46

47 Univerzální systém rozvodů vytápění a vody Přechodová multi press-spojka pro přechod z trubky gabotherm na kovový závit, s vnitřním závitem. GT-M-PUKI 5 /2" IG 0 ks , /ks GT-M-PUKI 6 /2" IG 0 ks , /ks GT-M-PUKI 8 /2" IG 0 ks , /ks GT-M-PUKI 8 3/4" IG 0 ks , /ks GT-M-PUKI 20 /2" IG 0 ks , /ks GT-M-PUKI 20 3/4" IG 0 ks , /ks GT-M-PUKI 26 3/4" IG 5 ks , /ks GT-M-PUKI 26 " IG 5 ks , /ks GT-M-PUKI 32 " IG 5 ks , /ks GT-M-PUKI 32 /4" IG 5 ks , /ks GT-M-PUKI 40 " IG 5 ks , /ks GT-M-PUKI 40 /4" IG 5 ks , /ks GT-M-PUKI 50 /4" IG (na objednávku) 2 ks , /ks GT-M-PUKI 50 /2" IG (na objednávku) 2 ks , /ks GT-M-PUKI 63 2" IG (na objednávku) 2 ks , /ks Multi press-t-kus pro trubky gabotherm. GT-M-PT 5/5/5 0 ks 00 8, /ks GT-M-PT 6/6/6 0 ks , /ks GT-M-PT 8/8/8 0 ks , /ks GT-M-PT 20/20/20 0 ks , /ks GT-M-PT 26/26/26 5 ks , /ks GT-M-PT 32/32/32 5 ks , /ks GT-M-PT 40/40/40 5 ks , /ks GT-M-PT 50/50/50 (na objednávku) 2 ks , /ks GT-M-PT 63/63/63 (na objednávku) 2 ks , /ks Multi press-t-kus redukovaný pro trubky gabotherm, střední kus redukovaný. GT-M-PTR 8/5/8 0 ks , /ks GT-M-PTR 8/6/8 0 ks , /ks GT-M-PTR 20/5/20 0 ks , /ks GT-M-PTR 20/6/20 0 ks , /ks GT-M-PTR 20/8/20 0 ks , /ks GT-M-PTR 26/6/26 5 ks , /ks GT-M-PTR 26/8/26 5 ks , /ks GT-M-PTR 26/20/26 5 ks , /ks GT-M-PTR 32/6/32 5 ks , /ks GT-M-PTR 32/8/32 5 ks , /ks GT-M-PTR 32/20/32 5 ks , /ks GT-M-PTR 32/26/32 5 ks , /ks GT-M-PTR 40/26/40 5 ks , /ks GT-M-PTR 40/32/40 5 ks , /ks GT-M-PTR 50/26/50 (na objednávku) 2 ks , /ks GT-M-PTR 50/32/50 (na objednávku) 2 ks , /ks GT-M-PTR 50/40/50 (na objednávku) 2 ks , /ks GT-M-PTR 63/40/63 (na objednávku) 2 ks , /ks GT-M-PTR 63/50/63 (na objednávku) 2 ks , /ks 47

48 Univerzální systém rozvodů vytápění a vody Multi press-t-kus redukovaný pro trubky gabotherm, průběžný. GT-M-PTE 6/8/6 0 ks , /ks GT-M-PTE 6/20/6 0 ks , /ks GT-M-PTE 20/26/20 5 ks , /ks GT-M-PTE 26/32/26 5 ks , /ks GT-M-PTE 32/40/32 5 ks , /ks Multi press-t-kus redukovaný pro trubky gabotherm. GT-M-PTR 8/5/5 0 ks , /ks GT-M-PTR 8/6/6 0 ks , /ks GT-M-PTR 20/5/5 0 ks , /ks GT-M-PTR 20/6/6 0 ks , /ks GT-M-PTR 20/8/8 0 ks , /ks GT-M-PTR 20/6/8 0 ks , /ks GT-M-PTR 20/20/6 0 ks , /ks GT-M-PTR 26/6/6 5 ks , /ks GT-M-PTR 26/6/20 5 ks , /ks GT-M-PTR 26/8/8 5 ks , /ks GT-M-PTR 26/8/20 5 ks , /ks GT-M-PTR 26/20/6 5 ks , /ks GT-M-PTR 26/20/20 5 ks , /ks GT-M-PTR 26/26/6 5 ks , /ks GT-M-PTR 26/26/20 5 ks , /ks GT-M-PTR 32/20/26 5 ks , /ks GT-M-PTR 32/26/26 5 ks , /ks GT-M-PTR 32/32/20 5 ks , /ks GT-M-PTR 32/32/26 5 ks , /ks GT-M-PTR 40/32/32 5 ks , /ks GT-M-PTR 40/26/32 5 ks , /ks GT-M-PTR 40/40/26 5 ks , /ks GT-M-PTR 40/40/32 5 ks , /ks GT-M-PTR 50/40/40 (na objednávku) 2 ks , /ks GT-M-PTR 50/32/40 (na objednávku) 2 ks , /ks GT-M-PTR 50/50/32 (na objednávku) 2 ks , /ks GT-M-PTR 50/50/40 (na objednávku) 2 ks , /ks GT-M-PTR 63/50/50 (na objednávku) 2 ks , /ks Multi press-t-kus s vnějším závitem. GT-M-PTAG 6/ /2"/6 0 ks , /ks GT-M-PTAG 20/ /2"/20 0 ks , /ks GT-M-PTAG 20/ 3 /4"/20 0 ks , /ks GT-M-PTAG 26/ 3 /4"/26 5 ks , /ks GT-M-PTAG 32/"/32 5 ks , /ks 48

49 Univerzální systém rozvodů vytápění a vody Multi press-t-kus s vnitřním závitem. GT-M-PTIG 6/ /2"/6 0 ks , /ks GT-M-PTIG 20/ /2"/20 0 ks , /ks GT-M-PTIG 20/ 3 /4"/20 0 ks , /ks GT-M-PTIG 26/ /2"/26 5 ks , /ks GT-M-PTIG 26/ 3 /4"/26 5 ks , /ks GT-M-PTIG 32/ 3 /4"/32 5 ks , /ks GT-M-PTIG 32/"/32 5 ks , /ks GT-M-PTIG 32/ /4"/32 5 ks , /ks GT-M-PTIG 40/"/40 5 ks , /ks GT-M-PTIG 40/ /4"/40 5 ks , /ks GT-M-PTIG 50/ /4"/50 (na objednávku) 2 ks , /ks GT-M-PTIG 50/ /2"/50 (na objednávku) 2 ks , /ks GT-M-PTIG 63/2"/63 (na objednávku) 2 ks , /ks Multi press-spojka pro trubky gabotherm. GT-M-PK 5/5 0 ks , /ks GT-M-PK 6/6 0 ks , /ks GT-M-PK 7/7 NOVÉ 0 ks , /ks GT-M-PK 8/8 0 ks , /ks GT-M-PK 20/20 0 ks , /ks GT-M-PK 25/25 NOVÉ 0 ks , /ks GT-M-PK 26/26 5 ks , /ks GT-M-PK 32/32 5 ks , /ks GT-M-PK 40/40 5 ks , /ks GT-M-PK 50/50 (na objednávku) 5 ks , /ks GT-M-PK 63/63 (na objednávku) 2 ks , /ks Multi press-spojka redukovaná pro trubky gabotherm. GT-M-PKR 8/5 0 ks , /ks GT-M-PKR 8/6 0 ks , /ks GT-M-PKR 20/5 0 ks , /ks GT-M-PKR 20/6 0 ks , /ks GT-M-PKR 20/8 0 ks , /ks GT-M-PKR 26/6 5 ks , /ks GT-M-PKR 26/8 5 ks , /ks GT-M-PKR 26/20 5 ks , /ks GT-M-PKR 32/6 5 ks , /ks GT-M-PKR 32/8 5 ks , /ks GT-M-PKR 32/20 5 ks , /ks GT-M-PKR 32/26 5 ks , /ks GT-M-PKR 40/26 5 ks , /ks GT-M-PKR 40/32 5 ks , /ks GT-M-PKR 50/26 (na objednávku) 2 ks , /ks GT-M-PKR 50/32 (na objednávku) 2 ks , /ks GT-M-PKR 50/40 (na objednávku) 2 ks , /ks GT-M-PKR 63/26 (na objednávku) 2 ks , /ks GT-M-PKR 63/32 (na objednávku) 2 ks , /ks GT-M-PKR 63/40 (na objednávku) 2 ks , /ks GT-M-PKR 63/50 (na objednávku) 2 ks , /ks 49

50 Univerzální systém rozvodů vytápění a vody Multi press-koleno 90 pro trubky gabotherm. GT-M-PW 90, 5 0 ks , /ks GT-M-PW 90, 6 0 ks , /ks GT-M-PW 90, 8 0 ks , /ks GT-M-PW 90, 20 0 ks , /ks GT-M-PW 90, 26 5 ks , /ks GT-M-PW 90, 32 5 ks , /ks GT-M-PW 90, 40 5 ks , /ks GT-M-PW 90, 50 (na objednávku) 2 ks , /ks GT-M-PW 90, 63 (na objednávku) 2 ks , /ks Multi press-koleno 45 pro trubky gabotherm. GT-M-PW 45, ks , /ks GT-M-PW 45, ks , /ks GT-M-PW 45, 40 3,5 5 ks , /ks GT-M-PW 45, 50 4 (na objednávku) 2 ks , /ks GT-M-PW 45, 63 4,5 (na objednávku) 2 ks , /ks Adaptér z mosazi, s eurokuželem 3/4", skládá se ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovač a na otopná tělesa s integrovanými ventily, např. Heimeier, Herz, Taco ap. GT-M-KA 2,3 20 ks , /ks GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks GT-M-KA 7 2 NOVÉ 20 ks , /ks GT-M-KA ks , /ks GT-M-KA ks , /ks Adaptér z mosazi, přechod na 3/4" vnější, skládá se ze základního tělesa s o-kroužkem, NOVÉ svěrného kroužku a převlečné matice, pro napojení trubek gabotherm. GT-M-KA 25 2,3 20 ks , /ks Multi press-spojka z mosazi, s převlečnou maticí, s vnitřním závitem a plochým těsněním pro připojení armatur. GT-M-PKU 6 3/4" 0 ks , /ks GT-M-PKU 8 3/4" 0 ks , /ks GT-M-PKU 20 3/4" 0 ks , /ks GT-M-PKU 26 " 5 ks , /ks GT-M-PKU 32 /4" 5 ks , /ks GT-M-PKU 40 /2" 5 ks , /ks Multi press-adaptér z mosazi, s převlečnou maticí, s vnitřním závitem 3/4" a eurokuželem. GT-M-PKA 5 x,5 0 ks , /ks GT-M-PKA 6-3/4 0 ks , /ks GT-M-PKA 8-3/4 0 ks , /ks GT-M-PKA 20-3/4 0 ks , /ks 50

51 Univerzální systém rozvodů vytápění a vody Lisovaný kovový přechod s násuvným koncem z mosazi, k přechodu z trubek gabotherm na měděné příp. ocelové lisované systémy s V nebo M lisujícím profilem. GT-M-PU 6 x 2,0-5Cu 0 ks , /ks GT-M-PU 6 x 2,0-8Cu 0 ks , /ks GT-M-PU 20 x 2,0-5Cu 0 ks , /ks GT-M-PU 20 x 2,0-8Cu 0 ks , /ks GT-M-PU 20 x 2,0-22Cu 0 ks , /ks GT-M-PU 26 x 3,0-22Cu 0 ks , /ks GT-M-PU 26 x 3,0-28Cu 0 ks , /ks Připojovací press-t-kus pro připojení otopného tělesa z podlahy, s připájenou poniklovanou měděnou trubkou d 5, délka 300 mm. GT-M-PTCU 5/300 2 ks , /ks GT-M-PTCU 6/300 2 ks , /ks GT-M-PTCU 8/300 2 ks , /ks GT-M-PTCU 20/300 2 ks , /ks Připojovací press-koncový kus pro připojení otopného tělesa z podlahy, s připájenou poniklovanou měděnou trubkou d 5, délka 300 mm. GT-M-PLCU 5/300 2 ks , /ks GT-M-PLCU 6/300 2 ks , /ks GT-M-PLCU 8/300 2 ks , /ks GT-M-PLCU 20/300 2 ks , /ks Multi press-zaslepovací zátka k zaslepení konců trubek gabotherm. GT-M-PE 5 5 ks , /ks GT-M-PE 6 0 ks , /ks GT-M-PE 8 0 ks , /ks GT-M-PE 20 0 ks , /ks GT-M-PE 26 5 ks , /ks GT-M-PE 32 5 ks , /ks GT-M-PE 40 5 ks , /ks Připojovací multi press-koleno s vnitřním závitem, krátké, délka 53 mm. GT-M-PWW 6 /2" IG 0 ks , /ks GT-M-PWW 8 /2" IG 0 ks , /ks GT-M-PWW 20 /2" IG 0 ks , /ks GT-M-PWW 20 3/4" IG 0 ks , /ks Dvojité připojovací multi press-koleno s vnitřním závitem /2". GT-M-PWWD 6 /2" IG 0 ks , /ks GT-M-PWWD 8 /2" IG (na objednávku) 0 ks , /ks GT-M-PWWD 20 /2" IG (na objednávku) 0 ks , /ks 5

52 Univerzální systém rozvodů vytápění a vody Připojovací multi press-koleno s vnitřním závitem, dlouhé, délka 78 mm. GT-M-PWWL 6 /2" IG (na objednávku) 0 ks , /ks GT-M-PWWL 8 /2" IG (na objednávku) 0 ks , /ks GT-M-PWWL 20 /2" IG (na objednávku) 0 ks , /ks Přechodové multi press-koleno s vnějším závitem. GT-M-PAWR 5 /2" AG 0 ks , /ks GT-M-PAWR 6 /2" AG 0 ks , /ks GT-M-PAWR 8 /2" AG 0 ks , /ks GT-M-PAWR 20 /2" AG 0 ks , /ks GT-M-PAWR 20 3/4" AG 0 ks , /ks GT-M-PAWR 26 3/4" AG 5 ks , /ks GT-M-PAWR 32 " AG 5 ks , /ks GT-M-PAWR 40 /4" AG 5 ks , /ks Přechodové multi press-koleno s vnitřním závitem. GT-M-PAWR 6 /2" IG 0 ks , /ks GT-M-PAWR 8 /2" IG 0 ks , /ks GT-M-PAWR 20 /2" IG 0 ks , /ks GT-M-PAWR 20 3/4" IG 0 ks , /ks GT-M-PAWR 26 3/4" IG 5 ks , /ks GT-M-PAWR 32 " IG 5 ks , /ks GT-M-PAWR 40 /4" IG 5 ks , /ks GT-M-PAWR 50 /2" IG 5 ks , /ks Držák armatury ks , pro upevnění připojovacích press-nástěnek (GT-PWW 5, 6, 8) v rozestupu 80 nebo 50 mm. označení: GT-AT pro 2 ks PWW (na objednávku) Dvojitá příchytka 00 ks , /ks kovová, pro uchycení trubky v ochranné trubce, vnější průměr ochranné trubky 25 mm označení: GFL-DS 25 Redukce 0 ks , /ks z /2" vnějšího závitu na eurokužel 3/4". označení: GFL-UKAR T-kus 0 ks , /ks z červeného bronzu, eurokužel 3/4". označení: GFL-TKA Zaslepovací matice 0 ks , /ks z mosazi, s vnitřním závitem 3/4" a těsněním, např. pro zaslepení vývodů rozdělovače. označení: GK-BK Spojka s eurokuželem 0 ks , /ks z mosazi, vně poniklováno, např. pro spojení s adaptérem. označení: GT-NEK 52

53 Systém připojení otopných těles gabotherm hetta polybutenová trubka v černé ochranné trubce 20 m 2779H 45, /m trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, ve vlnité ochranné trubce z polyetylenu v černé barvě, odpovídající technickým podmínkám podle DIN 4726 a EN 5876, trubka certifikovaná. označení: GT-PB hetta DD 5 x,5 oranžová, vnitřní průměr trubky 2,0 mm, tloušťka stěny trubky,5 mm, vnější průměr ochranné trubky 25,0 mm gabotherm vícevrstvá trubka MV 200 m 2773M 26, /m gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/spojovací vrstva/hliník/ spojovací vrstva/pe-hd. Hliníková vrstva je v podélném směru natupo svařena, kyslíková bariéra. Trubka odpovídá technickým podmínkám dle EN ISO 2003, trubka certifikovaná. označení: GT-MV 6 2, tloušťka Al vrstvy 0,2 mm, rozměr 6 2,0 mm Rozdělovače pro systémy podlahového vytápění (mosaz) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. GTF-VSV 2, šířka 90 mm, mosaz ks , GTF-VSV 3, šířka 245 mm, mosaz ks , GTF-VSV 4, šířka 300 mm, mosaz ks , GTF-VSV 5, šířka 355 mm, mosaz ks , GTF-VSV 6, šířka 40 mm, mosaz ks , GTF-VSV 7, šířka 465 mm, mosaz ks , GTF-VSV 8, šířka 520 mm, mosaz ks , GTF-VSV 9, šířka 575 mm, mosaz ks , GTF-VSV 0, šířka 630 mm, mosaz ks , GTF-VSV, šířka 685 mm, mosaz ks , GTF-VSV 2, šířka 740 mm, mosaz ks , Rozdělovače pro systémy podlahového vytápění (nerez) rozdělovače " s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou těles z ušlechtilé oceli osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. NOVÉ GTF-VSV 2, šířka 60 mm, nerez ks 0835N 2 290, GTF-VSV 3, šířka 20 mm, nerez ks 08392N 2 850, GTF-VSV 4, šířka 260 mm, nerez ks 08459N 3 350, GTF-VSV 5, šířka 30 mm, nerez ks 08462N 3 920, GTF-VSV 6, šířka 360 mm, nerez ks 08479N 4 460, GTF-VSV 7, šířka 40 mm, nerez ks 08558N 4 990, GTF-VSV 8, šířka 460 mm, nerez ks 08563N 5 60, GTF-VSV 9, šířka 50 mm, nerez ks 08564N 6 50, GTF-VSV 0, šířka 560 mm, nerez ks 08572N 6 670, GTF-VSV, šířka 60 mm, nerez ks 08577N 7 80, GTF-VSV 2, šířka 660 mm, nerez ks 08589N 7 790, 53

54 Systém připojení otopných těles Uzavírací kohout " pár , pro uzavření rozdělovače. označení: GT-AVR " Připojovací set pár , pro svislé napojení na rozdělovač označení: GTF W AS UM x AG Sada pro měřič tepla sada , k rozdělovači ", bez měřiče tepla, pro stavební délky 0 a 30 mm, napojení " zdola. Čidlo na přívodu včetně kulového kohoutu, dodávka výrobce měřiče tepla. označení: GTF-WMZ " (na objednávku) Uzavírací kohout ks , pro uzavření jednotlivých větví (např. při temperování podlah), s přípojkou pro adaptéry. označení: GT-AH 3/4" Adaptér z mosazi, s eurokuželem 3/4", skládá se ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovač a na otopná tělesa s integrovanými ventily, např. Heimeier, Herz, Taco ap. GT-M-KA 5,5 20 ks , /ks GT-M-KA ks , /ks 54

55 Systém připojení otopných těles Redukce 0 ks , /ks z /2" vnějšího závitu na eurokužel 3/4". označení: GFL-UKAR Skříňka pro podomítkovou instalaci instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompl. dokončení podlah a stěn. Viditelný povrch lakovaný práškovou barvou (RAL 900). GT-VKM 4, počet okruhů 4, vnitř. šířka skříňky 450 mm, šíř. otvoru ve stěně 470 mm ks , GT-VKM 7, počet okruhů 7, vnitř. šířka skříňky 680 mm, šíř. otvoru ve stěně 700 mm ks , GT-VKM 0, počet okruhů 0, vnitř. šířka skříňky 830 mm, šíř. otvoru ve stěně 850 mm ks , GT-VKM 2, počet okruhů 2, vnitř. šířka skříňky 030 mm, šíř. otvoru ve stěně 050 mm ks , GT-VKM 2+, počet okruhů 2, vnitř. šířka skříňky 40 mm, šíř. otvoru ve stěně 60 mm ks , Skříňka pro předstěnovou instalaci pro předstěnovou montáž rozdělovače z pozinkovaného plechu. Hloubka 30 mm, výška 730 mm od hrubé podlahy, s posuvnými lištami pro upevnění rozdělovače. Povrch je lakovaný práškovou barvou (RAL 900). Dvířka se zabudovaným zámkem na uzavření. GT-PVKM 4, počet okruhů 4, šířka skříňky 600 mm ks , GT-PVKM 7, počet okruhů 7, šířka skříňky 750 mm ks , GT-PVKM 0, počet okruhů 0, šířka skříňky 930 mm ks , GT-PVKM 2, počet okruhů 2, šířka skříňky 080 mm ks , Variabilní ochranný oblouk 5 párů , /pár pro napojení z podlahy, nastavitelný rozestup připojení mm, s aretací pro uchycení ochranných trubek pro trubky GT 2 6, sestává z: 2 vodicích oblouků. označení: GT-BV 25 Ochranný oblouk 5 párů , /pár pro napojení z podlahy nebo ze stěny, s kotvícím plechem, s aretací pro uchycení ochranných trubek pro trubky GT 2 6, sestává z 2 vodicích oblouků, 2 upevňovacích přírub, 4 hmoždinek a šroubů. označení: GT-BW Ochranný oblouk 5 párů , /pár s kotvícím plechem, pro napojení ze stěny, rozestup os 50 mm, pro připojení otopných těles s integrovanými ventily, sestává z 2 ochranných oblouků, upevňovací příruby, 4 hmoždinek a šroubů. označení: GT-BW 50 Dvojitá rozeta 20 ks , /ks pro překrytí vyústění trubek u otopných těles s integrovanými ventily (50 mm). označení: GT-VDR 5 bílá, vnější průměr trubky 5 mm Pěnová krycí zátka 00 ks ,50/ks k zakrytí mezery mezi trubkou a ochranným obloukem. označení: GT-AS 6/5, vnější průměr trubky 6 mm Dvojitá příchytka 00 ks , /ks kovová, pro uchycení trubky v ochranné trubce. označení: GFL-DS 25, vnější průměr ochranné trubky 25 mm 55

56 Nářadí a příslušenství Lisovací nářadí elektrické ks , elektrohydraulický radiální lis s nuceným chodem a otočným uložením lisovacích kleští, 230 V, Hz, 450 W, v pevném plechovém kufru, barva žlutá. označení: Rems-Power-Press ACC Basic-Pack Lisovací nářadí ruční ks , ruční lisovací kleště Rems Eco-Press pro lisovací čelisti TH 5, 6, 8, 20; cena uvedena bez čelistí; barva žlutá. označení: Rems Eco-Press (baleno ve folii) Lisovací čelisti lisovací čelisti Rems d2 d32, pro lisovací nebo akumulační lisovací přístroj Rems i pro jiné vhodné lisovací přístroje. GT-PZ 0 Rems TH 0 (na objednávku) ks , GT-PZ 2 Rems TH 2 (na objednávku) ks , GT-PZ 5 Rems TH 5 ks , GT-PZ 6 Rems TH 6 ks , GT-PZ 7 Rems TH 7 NOVÉ ks , GT-PZ 8 Rems TH 8 ks , GT-PZ 20 Rems TH 20 ks , GT-PZ 26 Rems TH 26 ks , GT-PZ 32 Rems TH 32 ks , GT-PZ 40 Rems TH 40 ks , GT-PZ 50 Rems TH 50 ks , GT-PZ 63 Rems TH 63 ks , Srážeč hran a kalibrátor pro vícevrstvé trubky. GT-MV-EGI 6 ks , GT-MV-EGI 8 ks , GT-MV-EGI 20 ks , GT-MV-EGI 26 ks , GT-MV-EGI 32 ks , GT-MV-EGI 40 ks , GT-MV-EGI 50 (na objednávku) ks , GT-MV-EGI 63 (na objednávku) ks , Držák kalibrátoru ks , pro kalibrátor vícevrstvých trubek. označení: GT-MV-EGKG Nůžky na plastové trubky ks , pro přesné stříhání plastových trubek. označení: GT-KRS 26 (do 26 mm) Pružina vnitřních oblouků pro vytvoření oblouků u vícevrstvých trubek. GT-MV-BF 6 ks , GT-MV-BF 8 ks , GT-MV-BF 20 ks , 56

57 Nářadí a příslušenství Lisovací čelisti mini-press lisovací čelisti Rems Mini-Press d5-d26 pro lisovací zařízení Rems Mini-Press GT-PZ Rems Mini-Press TH5 ks , GT-PZ Rems Mini-Press TH6 ks , GT-PZ Rems Mini-Press TH20 ks , GT-PZ Rems Mini-Press TH26 ks , Montážní přístroj na zasouvání kotvicích spon do systémových pásů, s ramenem pro příchytky. GTF-TAC montážní přístroj pro spony ks , GTF-TAC montážní přístroj pro spony ks , Odvíječ trubek ks , na vyrovnání vnitřního pnutí v trubce, pro svitky trubek do 750 m. Vnitřní průměr svitku 0,33-0,63 m. Vnější průměr svitku do,6 m. Maximální šířka svitku 0,8 m. označení: GT-RH nastavitelný Srážeč hran ks , pro seříznutí vnitřní hrany plastových trubek d2 d32. označení: GT-REG 3-35 Řezač trubek ks , pro vícevrstvé trubky označení: nářadí ruční REMS - řezák RAS P 0 63 Aku-hydraulické lisovací nářadí pro d 8 mm ks MAP2L 34 70, pro lisování tvarovek pro trubku d 8mm, obsahuje lisovací nářadí v kufru, lisovací čelist s vyměnitelnou vložkou pro průměr d 8 mm označení: Aku-hydraulické lisovací nářadí pro d 8 mm Ruční lisovací kleště MP205NK ks , pro trubky gabotherm d8x označení: GT-HPZ 57
