Návod pro montáž a údržbu sálavých panelů Bezpečnostní předpisy Hmotnost v kg/m Provedení Model Standard Speciál Protože jsou panely těžké (viz tabulku hmotností), musí být transportovány minimálně

1 Návod pro montáž a údržbu sálavých panelů Bezpečnostní předpisy Hmotnost v kg/m Provedení Model Standard Speciál Protože jsou panely těžké (viz tabulku hmotností), musí být transportovány minimálně dvěmi osobami. Prosím, používejte ochranné rukavice. Je povoleno ukládat na sebe maximálně 10 panelů, přičemž se mezi ně vkládá podložka z vlnité lepenky. Je třeba zajistit stabilitu svazku. Při zvedání svazku mechanickými prostředky se musí zajistit bezpečná manipulace. Zabezpečte pracoviště tak, aby se zabránilo vstupu pod břemeno. Prosím, používejte ochranné přilby. Při upevňování závěsů prosím nechoďte po panelech. Doprava, skladování a označování Prosím přesvědčte se, že dodaný materiál odpovídá objednávce. Vykládka transportního vozidla je věcí příjemce. Jednotlivé panely jsou od sebe odděleny vlnitou lepenkou. Aby se zabránilo poškození a znečištění lakovaných ploch panelů, nesmí se skladovat na volném prostranství s působením deště, mlhy a podobně. V každém případě se musí uložit na čistém, krytém, suchém místě.

2 Při ručním přenášení musí být minimálně dvě osoby. Technické vlastnosti. Obecné schéma částí sálavých panelů 1. Závitové připojení vody (1/2, ¾, 1, 11/4 ) 2. Vypouštěcí nástavec 3/8 3. Odvzdušnění 3/8 4. Vstupní nebo koncový rozdělovač 5. Ocelová trubka ½ 6. Plech sálavého panelu 7. Závěsné rameno 8. Izolace 9. Podélné boční ohranění 10. Záchytná lišta 11. Antikonvenční boční hrana (na vyžádání) 12. Háček pro přichycení boční hrany 13. Rozšířená koncovka pro propojení navařením 14. Krycí deska spoje mezi panely 15. Krycí deska spoje mezi panelem a rozdělovačem (na vyžádání)

3 Modely a rozměry Existují dva modely s rozdílnými roztečemi trubek. Model DS3 z trubek Ø½ s roztečí potrubí 100 mm a Model DS2 Ø ½ s roztečí potrubí 150 mm Šířková variabilita Základním dílem panelu je střední díl široký 300 mm o délce 4 nebo 6 m. Tyto díly jsou už v továrně k sobě pospojovány do šířek požadovaných zákazníkem: 300, 600, 900 nebo 1200 mm. Případné další varianty mohou být získány napojením dalších dílů do těchto šířek: 1500 mm ( 1x600 mm a 1x900 mm) 1800 mm ( 2x900 mm) Šířky panelů Model DS3 Ø½ s roztečí potrubí 100 mm Šířky panelů Model DS2 Ø ½ s roztečí potrubí 150 mm

4 Délková variabilita Napojováním jednotlivých středních dílů o standardních délkách 4 nebo 6 m a dvou koncových dílů o stejných délkách lze dosáhnout jakékoli délky v násobcích 2 m (počínaje minimální délkou panelu 4 m). Sestava Celková délka [m] počáteční díl střední díl koncový díl

5 Rozdělovače a zapojení.

6 Příslušenství Antikonvenční boční hrana Připojením antikonvenční boční hrany k sálavému panelu dosáhneme zvýšení podílu sálavé složky celkového výkonu panelu. Důvodem je, že boční hrana vytváří účinnou překážku proudícímu vzduchu a zároveň vytváří pod panelem stálou vrstvu teplého vzduchu. V opačném případě by proudící studený vzduch, jež by přicházel do styku s plochou panelu, panel ochlazoval a snižoval sálavý výkon panelu. Verze pro rychlospojky Odjehlení kvůli těsnosti

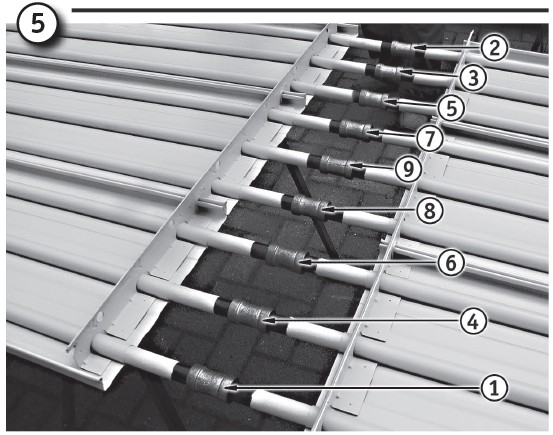

7 Pořadí lisování spojů podle číslic Slisování spojky

8 Závěsná instalace Minimální výška zavěšení sálavých panelů je omezena v závislosti na průměrné teplotě otopné vody. Hodnoty jsou v následující tabulce: Doporučená minimální výška- v m od podlahy

10 Správné určení rozestupů mezi sálavými panely. Testy i praktické zkušenosti ukázaly, že efektivní distribuce sálavého tepla uvnitř budovy (chladicí efekt stěn je opomíjen, resp. uvažován jako roven 0)je dosaženo v případě, kdy vzdálenosti mezi pásy panelů jsou stejné nebo menší než je výškový rozdíl mezi podlahou a panelem. Například jsou-li pásy sálavých panelů nainstalovány ve výšce 4 m, je důležité pro dosažení nejlepšího pokrytí prostoru teplem, zajistit vzdálenost mezi panely max. 4 m.

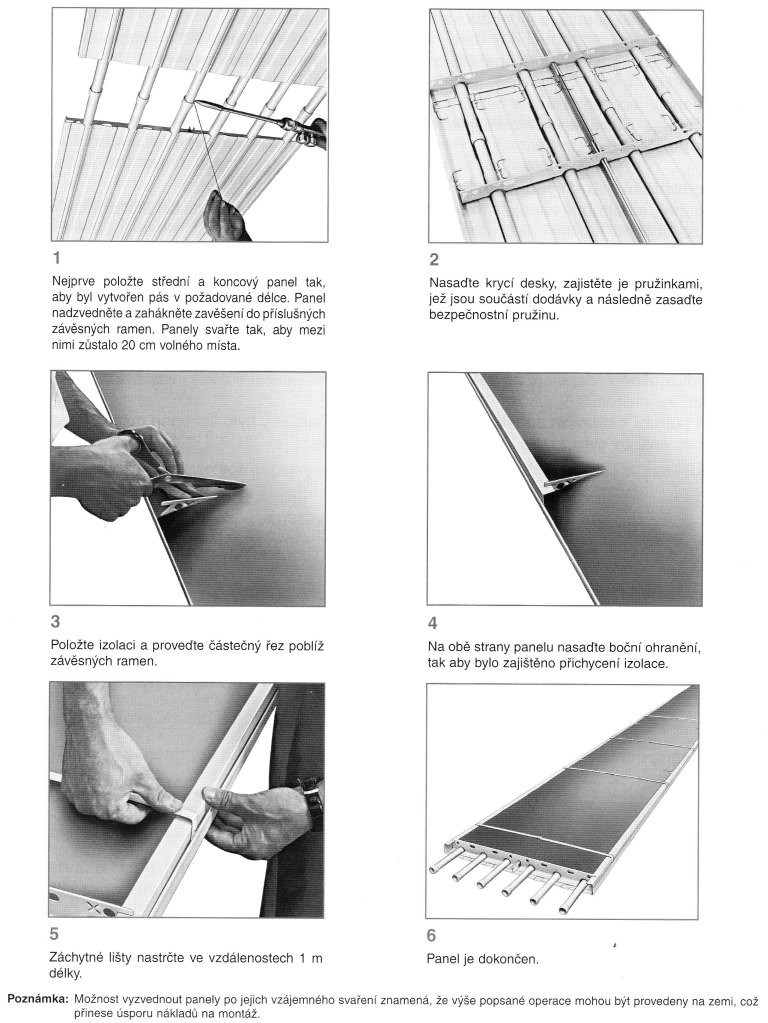

11 Sklon panelů, odvzdušnění, vypouštění vody. Sálavé panely s potrubím zapojeným pomocí rozdělovačů paralelně musí být instalovány následujícím způsobem: Příčná osa i v případech horizontální instalace musí lehce stoupat směrem k přívodu topné vody Podélná osa musí lehce stoupat směrem k přívodu topné vody Místo přívodu topné vody je umístěno na nejvyšším místě instalace důvodu snadného odvzdušnění. Připojení na zpátečce je umístěno na nejnižším bodě instalace pro efektivní provádění vypouštění. Potrubí k sálavým panelům musí být navrženo tak, aby bylo schopné pojmout tepelnou roztažnost, aniž by ovlivňovalo instalované sálavé panely. Instalace a montáž.

13 Montáž antikonvenční boční hrany Připojení vody Sálavé panely jsou navrženy pro topnou vodu do teploty 120 C, v případě standardního potrubí a pro teploty až 180 C v případě speciálního potrubí panelů. Provozní tlak je 4 bary v případě standardního potrubí (na vyžádání lze navýšit až na 10 barů) a 16 barů v případě speciálního bezešvého potrubí panelů. Prosím nezapomeňte na to, že pro velmi vysokou teplotu je lepší použít přírubová spojení. PS: Kolektory typu D a D+D nejsou vhodné pro provoz s horkou vodou nebo párou. Výběr směšovacích ventilů pro přívod topné vody vyžaduje zvláštní pozornost..aby se zabránilo problémům s rozdílnou tepelnou roztažností trubek a plechů, může teplota vstupní vody při náběhu ze studeného stavu a v průběhu změny z nízké teploty na komfortní být bezproblémová do cca 45 C. Potom může teplota ze 45 C do 85 C stoupat u panelů s kolektory typu B o 10 C za 3 minuty a s kolektory typu D o 10 C za 4 minuty. Montujte uzavírací ventily.

14 Přívodní potrubí musí být z materiálu snášejícího teplotní roztažnost. Je-li to třeba, použijte kompenzátory. Nahoru na vstupní kolektor je doporučeno namontovat odvzdušnění do závitu 3/8, zespodu výstupního kolektoru pak vypouštěcí ventil. Obě připojení jsou zaslepeny zátkami.
