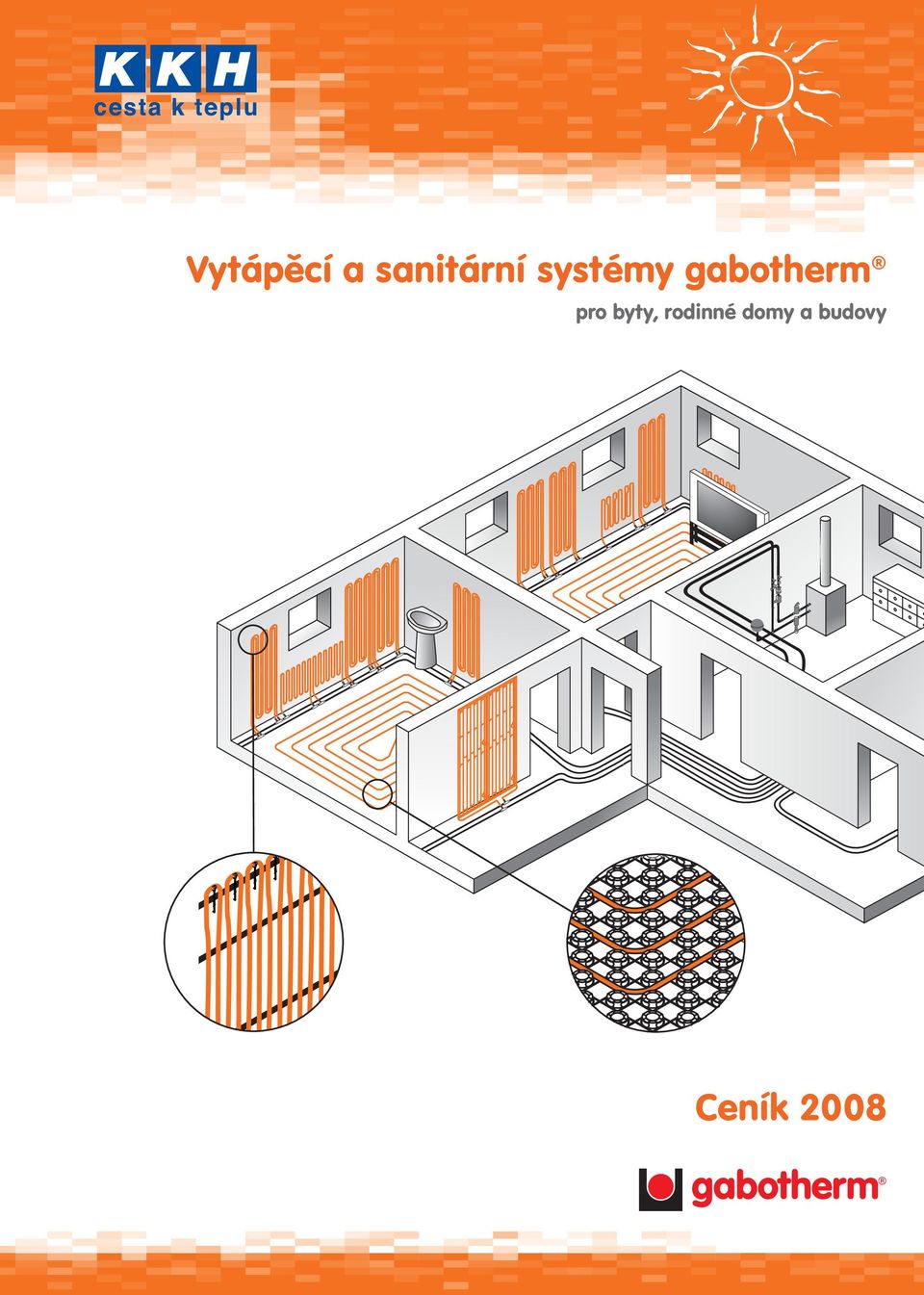

1 gabotherm pro byty, rodinné domy a budovy Ceník 2008

2 gabotherm Obsah Vytápěcí a sanitární systémy Trubky gabotherm 5 10 Trubky gabotherm z polybutenu charakteristika 6 Trubky gabotherm z PE-Xc charakteristika 6 Vícevrstvé trubky gabotherm MV charakteristika 7 Diagram časové pevnosti trubek gabotherm 8 Trubky gabotherm z polybutenu 9 Trubky gabotherm z PE-Xc 10 Vícevrstvé trubky gabotherm MV 10 Systémy podlahového vytápění gabotherm charakteristika 12 gabotherm TAC charakteristika 12 Speciální případy vytápění charakteristika 1 3 KB 12 suchý systém podlahového vytápění charakteristika 1 3 Příslušenství podlahového vytápění charakteristika 1 3 gabotherm gabotherm TAC Speciální případy použití 22 KB 12 suchý systém podlahového vytápění Regulace jednotlivých prostorů analogová 24 Výpočet spotřebního materiálu 25 Systémy stěnového vytápění Stěnové vytápění WR 8 charakteristika 27 Systém stěnových otopných registrů WPI 8 charakteristika 27 Stěnové vytápění WR 12 charakteristika 27 Systém stěnových otopných registrů WPI 12 charakteristika 27 Stěnové vytápění WR 8 28 Systém stěnových otopných registrů WPI 8 29 Příslušenství k systémům s násuvným spojem pro trubku 8 1 mm 30 Příslušenství k systémům s lisovaným spojem pro trubku 8 1 mm 30 Příslušenství k systémům s trubkou 8 1 mm Rozdělovací stanice a příslušenství Stěnové vytápění WR Systém stěnových otopných registrů WPI Příslušenství k systémům s trubkou 12 1,3 mm 36 Rozdělovací stanice a příslušenství 37 Regulace jednotlivých prostorů analogová 38 Systém připojení otopných těles rozvodem uloženým v potěru podlahy gabotherm Radia classic charakteristika 40 gabotherm Radia classic Trubky gabotherm Systémy podlahového vytápění Systémy stěnového vytápění Uložení rozvodů v potěru podlahy Universální systém rozvodů Rozdělovací stanice gabotherm Nářadí gabotherm a příslušenství Univerzální systém rozvodů pro vytápění a sanitu gabotherm gabopress charakteristika 45 gabotherm gabopress gabotherm Radia MV charakteristika 56 gabotherm Radia MV Rozdělovací stanice gabotherm a příslušenství Rozdělovače a regulace 59 Rozdělovací stanice pro podlahové vytápění 60 Náhradní díly k rozdělovací stanici 60 Rozdělovací stanice pro připojení otopných těles 61 Příslušenství k rozdělovacím stanicím 61 Rozdělovače a příslušenství pro sanitární rozvody 62 Skříně rozdělovacích stanic 62 Nářadí gabotherm a příslušenství Nářadí Upevňovací materiál 67 Přehled prvků systému gabotherm Přehled cen prvků systému gabotherm s dopravou

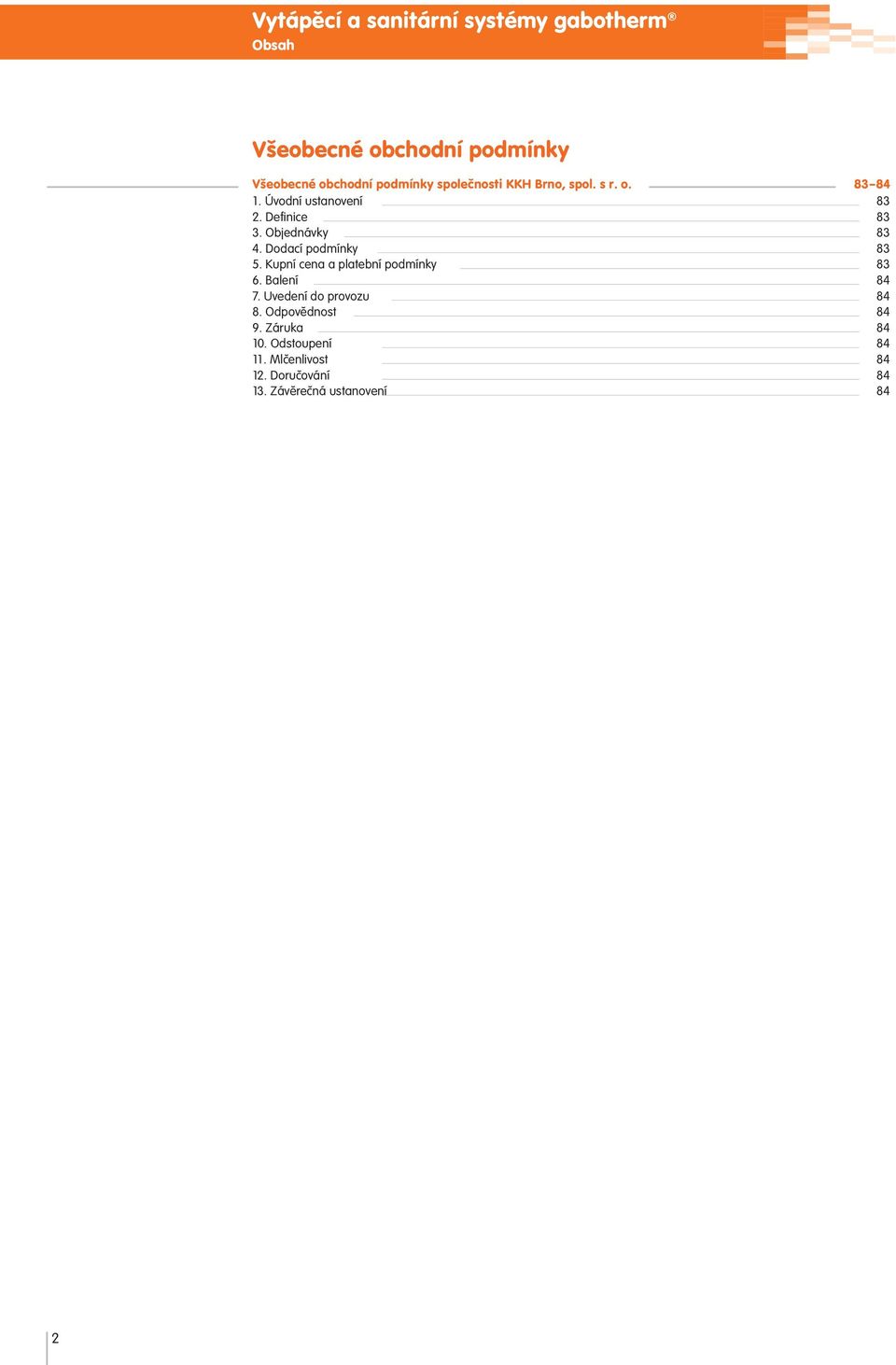

3 gabotherm Obsah Všeobecné obchodní podmínky Všeobecné obchodní podmínky společnosti KKH Brno, spol. s r. o Úvodní ustanovení Definice Objednávky Dodací podmínky Kupní cena a platební podmínky Balení Uvedení do provozu Odpovědnost Záruka Odstoupení Mlčenlivost Doručování Závěrečná ustanovení 84 2

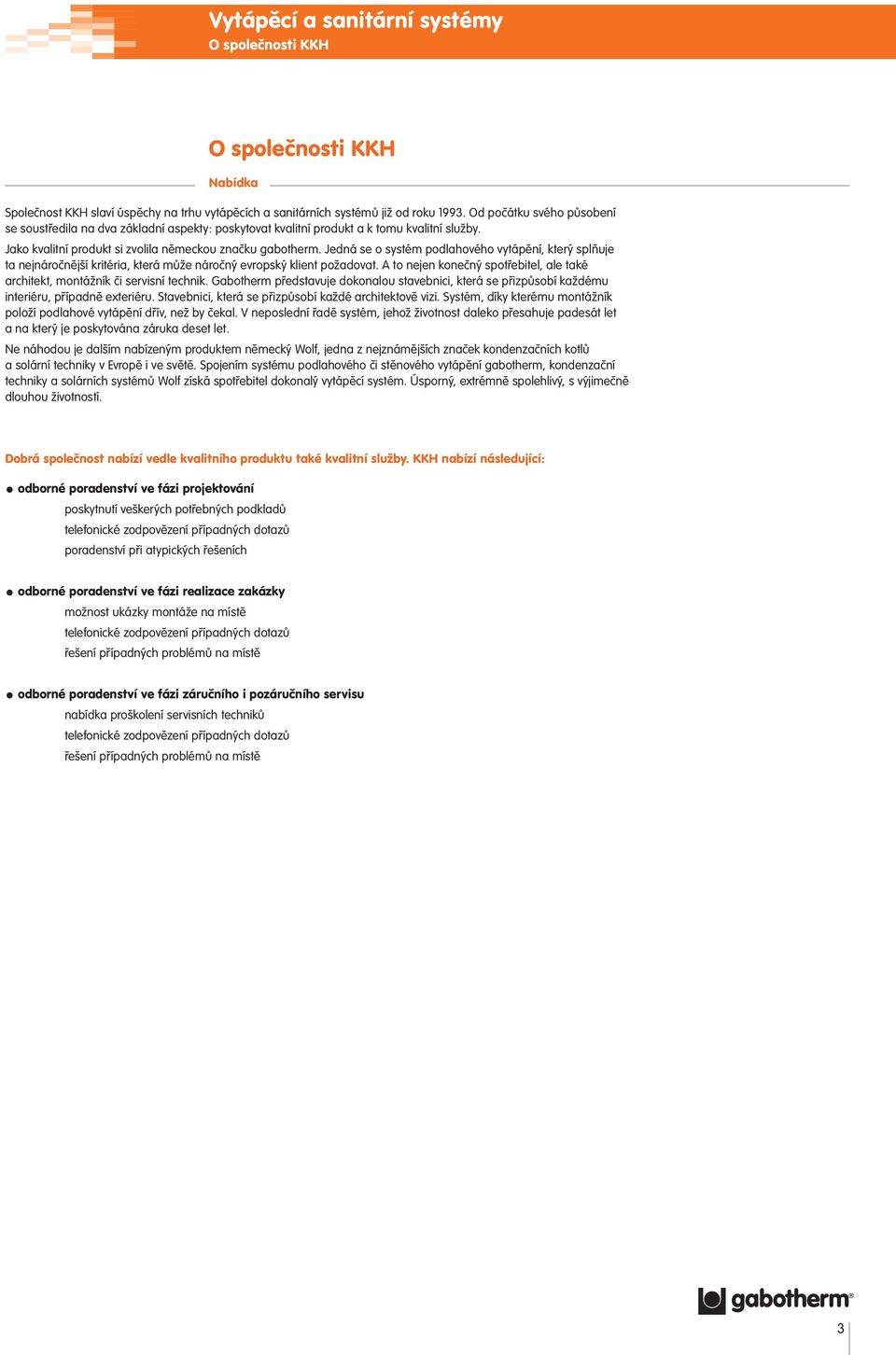

4 O společnosti KKH O společnosti KKH Nabídka Společnost KKH slaví úspěchy na trhu vytápěcích a sanitárních systémů již od roku Od počátku svého působení se soustředila na dva základní aspekty: poskytovat kvalitní produkt a k tomu kvalitní služby. Jako kvalitní produkt si zvolila německou značku gabotherm. Jedná se o systém podlahového vytápění, který splňuje ta nejnáročnější kritéria, která může náročný evropský klient požadovat. A to nejen konečný spotřebitel, ale také architekt, montážník či servisní technik. Gabotherm představuje dokonalou stavebnici, která se přizpůsobí každému interiéru, případně exteriéru. Stavebnici, která se přizpůsobí každé architektově vizi. Systém, díky kterému montážník položí podlahové vytápění dřív, než by čekal. V neposlední řadě systém, jehož životnost daleko přesahuje padesát let a na který je poskytována záruka deset let. Ne náhodou je dalším nabízeným produktem německý Wolf, jedna z nejznámějších značek kondenzačních kotlů a solární techniky v Evropě i ve světě. Spojením systému podlahového či stěnového vytápění gabotherm, kondenzační techniky a solárních systémů Wolf získá spotřebitel dokonalý vytápěcí systém. Úsporný, extrémně spolehlivý, s výjimečně dlouhou životností. Dobrá společnost nabízí vedle kvalitního produktu také kvalitní služby. KKH nabízí následující: odborné poradenství ve fázi projektování poskytnutí veškerých potřebných podkladů telefonické zodpovězení případných dotazů poradenství při atypických řešeních odborné poradenství ve fázi realizace zakázky možnost ukázky montáže na místě telefonické zodpovězení případných dotazů řešení případných problémů na místě odborné poradenství ve fázi záručního i pozáručního servisu nabídka proškolení servisních techniků telefonické zodpovězení případných dotazů řešení případných problémů na místě 3

5 Specialisté pro jednotlivé regiony v České republice Specialisté pro jednotlivé regiony v České republice Kontakty Jiří Smola tel Michal Jaško tel Václav Svačina tel Richard Kukeně tel Jiří Smola tel Michal Jaško tel David Pavlíček tel Michal Jaško tel Zdeněk Šuba tel Václav Svačina tel Jiří Smola tel Richard Kukeně tel Jiří Smola tel Richard Kukeně tel Pavel Chmelař tel Zdeněk Šuba tel

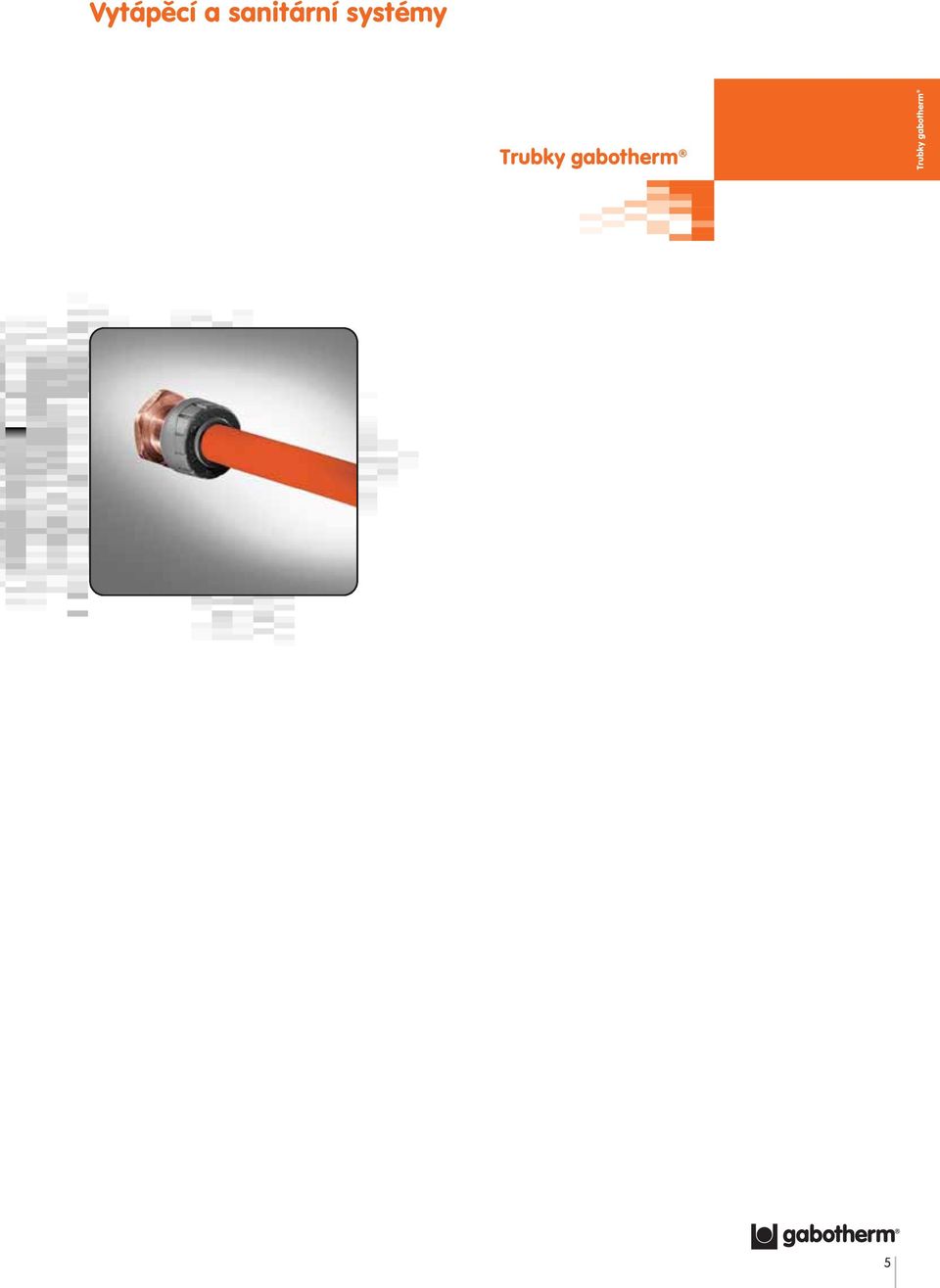

6 Trubky gabotherm Trubky gabotherm 5

7 Trubky gabotherm Trubky gabotherm Trubky gabotherm z polybutenu Charakteristika Polybuten je považován za plastový materiál budoucnosti, zejména pro svoji velmi vysokou časovou odolnost, flexibilitu (jednoduchá montáž, snadné pokládání), nízkou roztažnost při tepelném zatížení (bezpečnost při lisování a spojování) a také pro svou výbornou chemickou odolnost (v mnoha oblastech použití). Polybuten se jako plastový materiál pro výrobu trubek používal již v 60. letech a od té doby vzrostlo procento jeho použití v dvojciferných číslech. Z tohoto materiálu je možno vyrábět nejrůznější průměry trubek, přičemž ta nejmenší trubka gabotherm má vnější průměr 8 mm a sílu stěny 1 mm (používá se především pro stěnové vytápění), dimenze trubek mm se používají v systémech podlahového vytápění a v rozvodech vytápění a pitné vody. S ohledem na vyjímečné materiálové vlastnosti umožňuje polybuten snížení tloušťky stěny (např. 1,5 mm při d = 15 a 1,3 mm při d = 12 mm) a tím značně usnadňuje montáž a snižuje vlastní hmotnost trubky. Termoplastický základní materiál polybuten je možno rozdělit na dvě materiálové skupiny: v šedé barvě a v barvě slonové kosti (ivory). Šedý materiál je chuťově neutrální a proto nachází uplatnění zejména v rozvodech pitné vody. Může být ovšem použit i ve vytápění. Materiál v barvě slonové kosti se používá výhradně v otopných systémech. Polybutenové trubky gabotherm splňují technické požadavky podle normy DIN 4726/27. Polybutenové trubky gabotherm jsou určeny k použití za následujících podmínek: maximální provozní teplota 90 C* maximální provozní tlak 10 bar* příslušné provozní podmínky pro výše uvedené údaje platí podle EN třída použití 4/5 (podlahové vytápění/napojení otopných těles) * uvedené podmínky nemohou trvale působit současně Trubky gabotherm z PE-Xc Charakteristika Trubky ze síťovaného polyetylenu (PE-Xc, dříve VPE) jsou s ohledem na své výborné vlastnosti velice vhodné pro použití v otopných rozvodech. U trubek PE-Xc se vlastnosti základního materiálu PE-HD (polyetylen vyšší hustoty) optimalizují síťováním elektronovým paprskem. Při síťování paprskem dochází k reakci, při které se molekuly fyzikálně propojí a takto vzniklá síť zesílí mechanické a termické vlastnosti materiálu. Přitom se zvýší odolnost proti oděru, tlaku a teplotě, chemická a časová odolnost a síťovaný polyetylen dosáhne optimálních předpokladů pro použití v otopných systémech. Průměry trubek gabotherm PE-Xc jsou 14 2,0 mm až 20 2,0 mm. Trubky gabotherm PE-Xc jsou určeny k použití za následujících podmínek: maximální provozní teplota 90 C* maximální provozní tlak 10 bar* příslušné provozní podmínky pro výše uvedené údaje platí podle EN třída použití 4/5 (podlahové vytápění/napojení otopných těles) * uvedené podmínky nemohou trvale působit současně 6

8 Trubky gabotherm Vícevrstvé trubky gabotherm MV Charakteristika Trubky gabotherm gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/adhezní vrstva/hliník/adhezní vrstva/pe-hd. Hliníková vrstva je podle dimenze nanesena v různých tloušťkách a v podélném směru natupo svařena. Hliníková vrstva plní funkci kyslíkové bariéry a zároveň se vyznačuje dostatečnou tvarovou stálostí využitelnou především ve stoupacích a suterénních rozvodech vytápění a pitné vody. Trubky jsou určeny k použití za následujících podmínek: maximální provozní teplota 95 C* maximální provozní tlak 12 bar* * uvedené podmínky nemohou trvale působit současně Trubka vně: Polyetylen, PE-HD, odolný proti UV záření Trubka uprostřed: Hliníková vrstva podélně svařena Trubka uvnitř: Polyetylen PE-RT Spojovací vrstva Spojovací vrstva 7

9 Trubky gabotherm Trubky gabotherm Diagram časové pevnosti trubek gabotherm Porovnávací napětí (N/mm 2 ) Čas (roky) 8

10 Trubky gabotherm Trubky gabotherm z polybutenu gabotherm polybutenová trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726/27 a EN Různá osvědčení a certifkáty (ITC, MPA, DIN-certco, KTW, DVGW) jsou k dispozici. Trubky gabotherm č. pol. označení rozměr PJ Kč/m vytápění* sanita** HR-PB DD 8 1, gabolite, červená 8 1,0 mm 200 m 38, X HR-PB DD 10, oranžová (na objednávku) 10 1,3 mm 300 m 32, X HR-PB DD 12, gabomax, červená 12 1,3 mm 120 m 36, X HR-PB DD 12, gabomax, oranžová 12 1,3 mm 200 m 36, X HR-PB DD 14, šedá (na objednávku) 14 2,0 mm 120 m 44, X HR-PB DD 15, gabomax, oranžová 15 1,5 mm 120 m 39, X HR-PB DD 15, gabomax, oranžová 15 1,5 mm 200 m 39, X HR-PB DD 15, gabomax, oranžová 15 1,5 mm 300 m 39, X HR-PB DD 15, šedá (na objednávku) 15 1,5 mm 200 m 41, X X HR-PB DD 16, šedá (na objednávku) 16 2,0 mm 120 m 43, X X HR-PB DD 16, šedá 16 2,0 mm 200 m 43, X X HR-PB DD 18, šedá 18 2,0 mm 120 m 49, X X HR-PB DD 18, H + S, šedá 18 2,0 mm 200 m 49, X X HR-PB DD 18, gabomax, oranžová 18 2,0 mm 200 m 47, X HR-PB DD 20, šedá 20 2,0 mm 200 m 58, X X HR-PB DD 25, šedá (na objednávku) 25 2,3 mm 60 m na vyžádání X X gabotherm polybutenová trubka v ochranné trubce trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, ve vlnité ochranné trubce z polyetylenu v bílé nebo černé barvě, odpovídající technickým podmínkám podle DIN 4726/27 a EN Různá osvědčení a certifkáty (ITC, MPA, DIN-certco, KTW, DVGW) jsou k dispozici. č. pol. označení rozměr PJ Kč/m vytápění* sanita** bílá černá GT-PB DD 12, gabomax, oranžová 12 1,3 mm 120 m 39, X GT-PB DD 15, gabomax, oranžová 15 1,5 mm 120 m 42, X GT-PB DD 15, H+S, šedá (na objednávku) 15 1,5 mm 120 m 49, X X GT-PB DD ,0 mm 120 m 59,- X X GT-PB DD ,0 mm 60 m 69, X X GT-PB DD ,0 mm 120 m 65, X GT-PB DD ,0 mm 60 m 82, X X gabotherm ochranná trubka vlnitá ochranná trubka z polyetylenu, bílá nebo černá barva. č. pol. označení rozměr PJ Kč/m vytápění* sanita** GT-SR 21, černá d12 d14 60 m 15, X GT-SR 25, černá d15 d18 60 m 19, X X GT-SR 28, černá d20 60 m 24, X X GT-SR 40, černá d25 60 m 28, X X ** pro podlahové vytápění a připojení otopných těles ** pro rozvody pitné vody 9

11 Trubky gabotherm Trubky gabotherm Trubky gabotherm z PE-Xc gabotherm polyetylenová trubka trojnásobně koextrudovaná PE-Xc trubka s kyslíkovou bariérou, odpovídající technickým podmínkám podle DIN 4726 a EN č. pol. označení rozměr PJ Kč/m vytápění* sanita** HR-PE-Xc DD ,0 mm 200 m 29, X HR-PE-Xc DD ,0 mm 200 m 29, X HR-PE-Xc DD ,0 mm 200 m 29, X HR-PE-Xc DD ,0 mm 200 m 39, X HR-PE-Xc DD 25 2,3 (na objednávku) 25 2,3 mm 120 m na vyžádání X gabotherm polyetylenová trubka v ochranné trubce dle DIN Použití do 90 C/ 4 bar, schváleny pro použití v České republice dle 10 zákona č. 22/1997 Sb., kyslíková bariéra. č. pol. označení rozměr PJ Kč/m vytápění* sanita** GT-PEXC DD 14 2 (na objednávku) 14 2,0 mm 120 m 39, X GT-PEXC DD ,0 mm 120 m 45, X GT-PEXC DD ,0 mm 120 m 49, X GT-PEXC DD ,0 mm 60 m 59, X gabotherm polyetylenová trubka pro podlahové vytápění trubka podlahového vytápění s kyslíkovou bariérou podle DIN Trojnásobně koextrudovaná polyetylenová trubka střední hustoty. Použití do 60 C/3 bar. č. pol. označení rozměr PJ Kč/m HR-PE-RT, Dowlex, 18 2, 200 m 18 2 mm 200 m 32, Vícevrstvé trubky gabotherm MV gabotherm vícevrstvá trubka MV gabotherm vícevrstvé trubky se skládají z 5 vrstev. PE-RT/adhezní vrstva/hliník/adhezní vrstva/pe-hd. Hliníková vrstva je v podélném směru natupo svařena, kyslíková bariéra, max. provozní teplota 95 C, max. provozní tlak 12 bar. Různá osvědčení a certifikáty jsou k dispozici. č. pol. označení tloušťka Al vrstvy rozměr PJ Kč/m vytápění* sanita** GT-MV 14 2 (na objednávku) 0,2 mm 14 2,0 mm 200 m 32, X GT-MV ,2 mm 16 2,0 mm 200 m 34, X X GT-MV ,25 mm 18 2,0 mm 200 m 47, X X GT-MV ,25 mm 20 2,0 mm 100 m 54, X X GT-MV ,35 mm 26 3,0 mm 50 m 99, X X GT-MV ,5 mm 32 3,0 mm 50 m 129, X X Trubka v tyčích č. pol. označení tloušťka Al vrstvy rozměr PJ Kč/m vytápění* sanita** GT-MV ,4 mm 16 2,0 mm 5 m 52, X X GT-MV ,4 mm 18 2,0 mm 5 m 59, X X GT-MV ,4 mm 20 2,0 mm 5 m 65, X X GT-MV ,5 mm 26 3,0 mm 5 m 159, X X GT-MV ,5 mm 32 3,0 mm 5 m 199, X X GT-MV 40 3,5 0,5 mm 40 3,5 mm 5 m 239, X X GT-MV 50 4,0 1,2 mm 50 4,0 mm 5 m 490, X X GT-MV 63 4,5 1,5 mm 63 4,5 mm 5 m na vyžádání X X ** pro podlahové vytápění a připojení otopných těles ** pro rozvody pitné vody 10

12 Systémy podlahového vytápění Systémy podlahového vytápění 11

13 Systémy podlahového vytápění gabotherm Charakteristika Systémy podlahového vytápění gabotherm představuje systém desek s výstupky s integrovanou tepelnou a kročejovou izolací. Systémová deska s výstupky je vyráběna z pěnového polystyrenu s tvrzeným povrchem z hlubokotažené EPS fólie, která slouží jako ochrana před vlhkostí. Systémovou desku (1,35 0,75 m) je možno řezat krájecím nožem a při možnosti vzájemného překládání výstupků nezůstává žádný odpad. Systém podlahového vytápění gabotherm je určen pro zalití cementovým potěrem tzv. mokrý systém. Podle dimenze trubek je možno použít různé typy spojů: lisovaný, svěrný nebo násuvný spoj. Do systémové desky se mohou vkládat trubky s rozměry 15, 16, 17 a 18 mm ve vzdálenostech 75, 150, 225 a 300 mm buď ve formě spirály nebo meandrovitě. gabotherm TAC Charakteristika Toto podlahové vytápění se skládá z pěnového polystyrenového systémového pásu a slouží k upevnění trubek gabotherm v dimenzích mm. Přesah fólie systémové role se šířkou 1 m se spojuje lepící páskou. Vzdálenosti pokládání se při dodržení poloměru ohybu mohou libovolně pohybovat mezi 5 až 30 cm. Trubka se upevňuje na systémový pás pomocí montážního přístroje a kotvících spon. 12

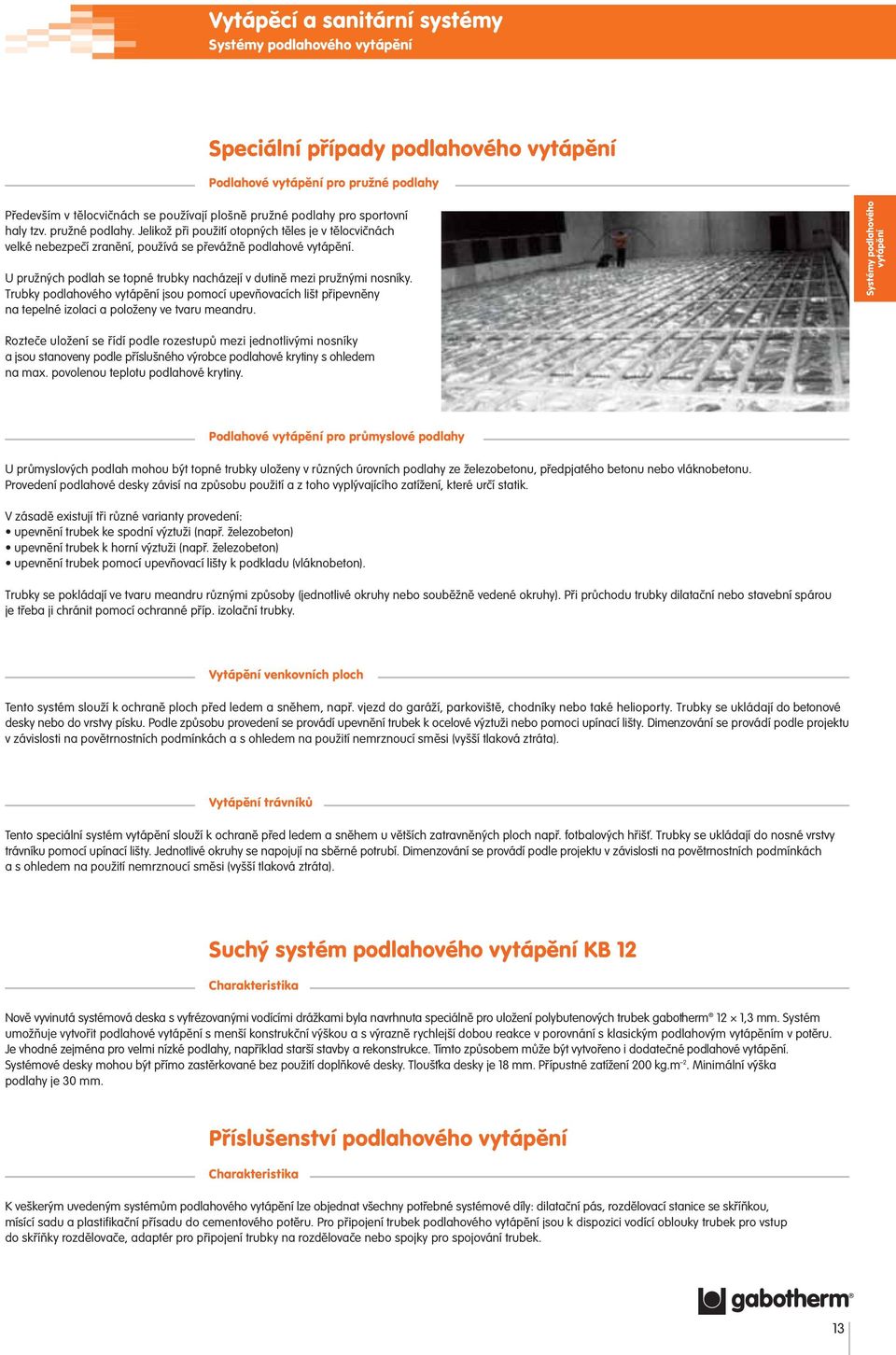

14 Systémy podlahového vytápění Speciální případy podlahového vytápění Podlahové vytápění pro pružné podlahy Především v tělocvičnách se používají plošně pružné podlahy pro sportovní haly tzv. pružné podlahy. Jelikož při použití otopných těles je v tělocvičnách velké nebezpečí zranění, používá se převážně podlahové vytápění. U pružných podlah se topné trubky nacházejí v dutině mezi pružnými nosníky. Trubky podlahového vytápění jsou pomocí upevňovacích lišt připevněny na tepelné izolaci a položeny ve tvaru meandru. Systémy podlahového vytápění Rozteče uložení se řídí podle rozestupů mezi jednotlivými nosníky a jsou stanoveny podle příslušného výrobce podlahové krytiny s ohledem na max. povolenou teplotu podlahové krytiny. Podlahové vytápění pro průmyslové podlahy U průmyslových podlah mohou být topné trubky uloženy v různých úrovních podlahy ze železobetonu, předpjatého betonu nebo vláknobetonu. Provedení podlahové desky závisí na způsobu použití a z toho vyplývajícího zatížení, které určí statik. V zásadě existují tři různé varianty provedení: upevnění trubek ke spodní výztuži (např. železobeton) upevnění trubek k horní výztuži (např. železobeton) upevnění trubek pomocí upevňovací lišty k podkladu (vláknobeton). Trubky se pokládají ve tvaru meandru různými způsoby (jednotlivé okruhy nebo souběžně vedené okruhy). Při průchodu trubky dilatační nebo stavební spárou je třeba ji chránit pomocí ochranné příp. izolační trubky. Vytápění venkovních ploch Tento systém slouží k ochraně ploch před ledem a sněhem, např. vjezd do garáží, parkoviště, chodníky nebo také helioporty. Trubky se ukládají do betonové desky nebo do vrstvy písku. Podle způsobu provedení se provádí upevnění trubek k ocelové výztuži nebo pomoci upínací lišty. Dimenzování se provádí podle projektu v závislosti na povětrnostních podmínkách a s ohledem na použití nemrznoucí směsi (vyšší tlaková ztráta). Vytápění trávníků Tento speciální systém vytápění slouží k ochraně před ledem a sněhem u větších zatravněných ploch např. fotbalových hřišť. Trubky se ukládají do nosné vrstvy trávníku pomocí upínací lišty. Jednotlivé okruhy se napojují na sběrné potrubí. Dimenzování se provádí podle projektu v závislosti na povětrnostních podmínkách a s ohledem na použití nemrznoucí směsi (vyšší tlaková ztráta). Suchý systém podlahového vytápění KB 12 Charakteristika Nově vyvinutá systémová deska s vyfrézovanými vodícími drážkami byla navrhnuta speciálně pro uložení polybutenových trubek gabotherm 12 1,3 mm. Systém umožňuje vytvořit podlahové vytápění s menší konstrukční výškou a s výrazně rychlejší dobou reakce v porovnání s klasickým podlahovým vytápěním v potěru. Je vhodné zejména pro velmi nízké podlahy, například starší stavby a rekonstrukce. Tímto způsobem může být vytvořeno i dodatečné podlahové vytápění. Systémové desky mohou být přímo zastěrkované bez použití doplňkové desky. Tloušťka desky je 18 mm. Přípustné zatížení 200 kg.m 2. Minimální výška podlahy je 30 mm. Příslušenství podlahového vytápění Charakteristika K veškerým uvedeným systémům podlahového vytápění lze objednat všechny potřebné systémové díly: dilatační pás, rozdělovací stanice se skříňkou, mísící sadu a plastifikační přísadu do cementového potěru. Pro připojení trubek podlahového vytápění jsou k dispozici vodící oblouky trubek pro vstup do skříňky rozdělovače, adaptér pro připojení trubky na rozdělovače nebo spojky pro spojování trubek. 13

15 Systémy podlahového vytápění gabotherm Systémy podlahového vytápění Systémová deska 35/32 gabotherm gabotherm systémová deska pro podlahové vytápění podle DIN 4109 a DIN 4725, s integrovanou tepelnou izolací, izolací proti hluku a proti vlhkosti, vhodná pro obytné prostory, materiál: polystyren EPST 5000, Rλ = 0,75 m 2 K/W, max. zatížitelnost 500 kg/m 2, délka 1350 mm, šířka 750 mm, výška 35/32 mm, výstupky pro uchycení trubek d15 18 mm, rozestup uložení 7,5 cm nebo vícenásobný, prodejní jednotka 6,075 m 2. č. pol. označení PJ Kč/PJ Kč/m gabotherm 1.2.3, deska 35/32, černá 6,075 m , 349, Systémová deska 10 gabotherm gabotherm systémová deska pro podlahové vytápění podle DIN 4109 a DIN 4725, s integrovanou tepelnou izolací a izolací proti vlhkosti, vhodná pro nízkou stavební výšku a vysoké max. zatížitelnost, materiál polystyren EPS, Rλ = 0,25 m 2 K/W, max. zatížitelnost kg/m 2, délka 1350 mm, šířka 750 mm, výška 10 mm, výstupky pro uchycení trubek d15 18 mm, rozestup uložení: 7,5 cm nebo vícenásobný, prodejní jednotka 12,15 m 2. č. pol. označení PJ Kč/PJ Kč/m gabotherm 1.2.3, deska 10, černá 12,15 m , 329, Deska přívodu trubky 35/32 gabotherm pro položení v okrajových zónách, příp. před rozdělovačem. Materiál: polystyren SE, Rλ = 0,75 m 2 K/W, max. zatížitelnost 500 kg/m 2, délka mm, šířka 500 mm, výška 35/32 mm. č. pol. označení PJ Kč/PJ Kč/m deska přívodu trubky 35/32, černá 2,5 m 2 na vyžádání Deska přívodu trubky 10 gabotherm pro položení v okrajových zónách, příp. před rozdělovačem. Materiál: polystyren SE, Rλ = 0,29 m 2 K/W, max. zatížitelnost kg/m 2, délka mm, šířka 500 mm, výška 10 mm. č. pol. označení PJ Kč/PJ Kč/m deska přívodu trubky 10, černá 7,5 m 2 na vyžádání TAC kotvicí spona z nárazuvzdorného plastu pro bezpečné upevnění topné trubky, v bloku po 30 ks. č. pol. označení PJ Kč/PJ Kč/ks GTF-TAC 300 ks 840, 2,80 Trubka gabotherm trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, podle DIN 4726 a DIN 4727, s osvědčením MPA, s registrací DIN-Certco, základní trubka podle DIN EN 12319, použitelná podle DIN a DVGW do 90 C/0,4 MPa, schválená pro použití v České republice dle 10 zákona č. 22/1997 Sb. č. pol. označení rozměr PJ Kč/m HR-PB DD 15, 120 m, gabomax, oranžová 15 1,5 mm 120 m 39, HR-PB DD 15, 200 m, gabomax, oranžová 15 1,5 mm 200 m 39, HR-PB DD 15, 300 m, gabomax, oranžová 15 1,5 mm 300 m 39, HR-PB DD 18, 200 m, gabomax, oranžová 18 2,0 mm 200 m 47, HR-PB DD 18, 200 m, H + S, šedá 18 2,0 mm 200 m 49, 14

16 Systémy podlahového vytápění gabotherm Rozdělovací stanice pro podlahové vytápění s násuvnými spojkami pouze pro trubky 15 1,5 mm rozdělovací stanice 1" pro gabotherm s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB-trubek gabomax 15 1,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 15 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra GT-SH 15. č. pol. označení šířka PJ Kč/PJ GTF-VSS 2 1" 190 mm 1 ks 3 708, GTF-VSS 3 1" 245 mm 1 ks 4 579, GTF-VSS 4 1" 300 mm 1 ks 5 543, GTF-VSS 5 1" 355 mm 1 ks 6 349, GTF-VSS 6 1" 410 mm 1 ks 7 409, GTF-VSS 7 1" 465 mm 1 ks 8 130, GTF-VSS 8 1" 520 mm 1 ks 9 358, GTF-VSS 9 1" 575 mm 1 ks 9 979, GTF-VSS 10 1" 630 mm 1 ks , GTF-VSS 11 1" 685 mm 1 ks , GTF-VSS 12 1" 740 mm 1 ks , Systémy podlahového vytápění Rozdělovací stanice 1" pro systémy podlahového vytápění s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. č. pol. označení šířka PJ Kč/PJ GTF-VSV 2 1" 190 mm 1 ks 3 390, GTF-VSV 3 1" 245 mm 1 ks 4 187, GTF-VSV 4 1" 300 mm 1 ks 4 971, GTF-VSV 5 1" 355 mm 1 ks 5 777, GTF-VSV 6 1" 410 mm 1 ks 6 146, GTF-VSV 7 1" 465 mm 1 ks 7 312, GTF-VSV 8 1" 520 mm 1 ks 8 054, GTF-VSV 9 1" 575 mm 1 ks 9 063, GTF-VSV 10 1" 630 mm 1 ks 9 750, GTF-VSV 11 1" 685 mm 1 ks , GTF-VSV 12 1" 740 mm 1 ks , Opěrné pouzdro z nerezové oceli pouzdro z ušlechtilé oceli, pro kalibrování trubky gabomax 15 1,5 mm u násuvných spojek. Pouze pro rozdělovače VSS. č. pol. označení rozměr PJ Kč/ks GT-SH mm 10 ks 7, Ochranná trubka ochranná trubka gabotherm, nutná při nástěnné montáži rozdělovací stanice jako přechod od podlahy k rozdělovači, v místech, kde není žádoucí přenos tepla anebo jako ochrana při křížení dilatační spáry v betonu. č. pol. označení rozměr PJ Kč/m GT-SR 25 černá, 60 m d15 d18 60 m 19, 15

17 Systémy podlahového vytápění gabotherm Systémy podlahového vytápění Press-spojka press-spojka z mosazi, pro napojení trubek gabomax PB DD 15. Prodejní jednotka 10 ks. Rozměry trubek: 15 1,5 a18 2 mm GT-M-PK 15/15 10 ks 89, GT-M-PK 18/18 10 ks 94, Dilatační pás z pěnového polyetylenu, tloušťka cca 8 mm, výška 150 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN č. pol. označení PJ Kč/m GTF-RDS 25 m 23, Dilatační pás z vlnité lepenky podle DIN 18560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka 1 m. č. pol. označení PJ Kč/m GTF-DFS m 169, Plastifikátor gabotherm plastifikátor gabotherm přísada do potěru, pro plastifikaci potěru, v kanystru, dávkování cca 0,2 kg/m 2. Prodejní jednotka: 1 ks. č. pol. označení PJ Kč/PJ Kč/kg GTF-EZ 5 5 kg 645, 129, GTF EZ kg 1 190, 119, Plastifikátor gabotherm H speciál plastifikátor gabotherm H speciál přísada do potěru při snížené výšce potěru, v 10 kg kanystru, dávkování cca 1,1 kg/m 2. Prodejní jednotka: 1 ks. č. pol. označení PJ Kč/PJ Kč/kg GTF-EZ-H 10 * 10 kg 1 500, 150, * Dávkování: cca 1,1 kg/m 2 při 35 mm překrytí trubek. Skříňka instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompletním dokončení podlah a stěn. č. pol. označení počet okruhů vnitř. šířka skříňky A šíř. otvoru ve stěně PJ Kč/ks GT-VKM mm 480 mm 1 ks 2 590, GT-VKM mm 710 mm 1 ks 3 290, GT-VKM mm 850 mm 1 ks 3 490, GT-VKM mm mm 1 ks 3 990, 16

18 Systémy podlahového vytápění gabotherm Uzavírací kohout 1" pro uzavření rozdělovací stanice GT-AVR 1" 1 ks 469, Připojovací koleno 1" pro připojení na sadu pro měřič tepla pro přívodní potrubí ze strany. Systémy podlahového vytápění č. pol. označení PJ Kč/PJ GTF-ASW 1 ks 249, Sada pro měřič tepla pro napojení měřiče tepla na rozdělovač 1", bez měřiče tepla, pro stavební délky 110 a 130 mm, napojení 1/2" pro ponorné čidlo v přívodu, napojení 1" zespodu. č. pol. označení PJ Kč/PJ GTF-WMZ 1" (na objednávku) 1 sada 2 990, Mísící sada pro regulaci podlahového vytápění přimícháváním, pro montáž na rozdělovač podlahového vytápění, sestává se z termostatického ventilu s čidlem (rozsah nastavení C), oběhového čerpadla, termostatu, přípojného kolena s odvzdušňovacím ventilem, plnicího kohoutu 1/2", teploměru, regulačních ventilů pro přívodní a vratné potrubí a plochých těsnění. Čerpadlo a termostat se dodávají již propojeny. č. pol. označení PJ Kč/PJ GTF-FWRS 1" 1 sada 7 990, Vodicí oblouk trubek z nárazuvzdorného plastu, pro ohyb trubek gabotherm o90. č. pol. označení rozměr PJ Kč/ks GT-RB 15/ mm 20 ks 33, GT-RB mm 20 ks 83, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici GT-M-KA 15 1,5 20 ks 69, GT-M-KA ks 69, Press-adaptér z mosazi, s převlečnou maticí 3/4" a eurokuželem, pro trubky gabomax PB DD 15 a 18, pro připojení na rozdělovač, prodejní jednotka: 10 ks GT-M-PKA ks 99, GT-M-PKA ks 94, 17

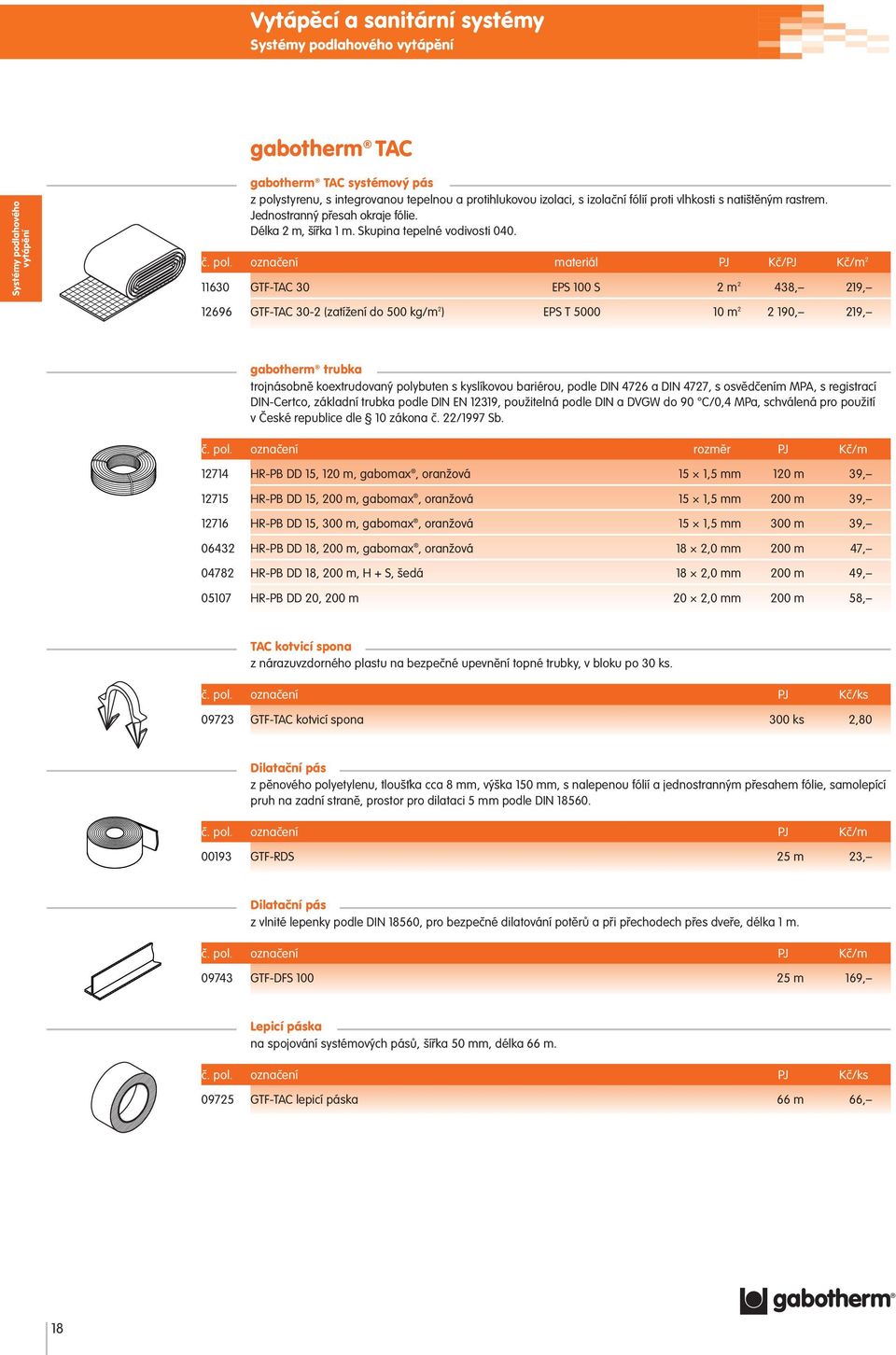

19 Systémy podlahového vytápění gabotherm TAC Systémy podlahového vytápění gabotherm TAC systémový pás z polystyrenu, s integrovanou tepelnou a protihlukovou izolaci, s izolační fólií proti vlhkosti s natištěným rastrem. Jednostranný přesah okraje fólie. Délka 2 m, šířka 1 m. Skupina tepelné vodivosti 040. č. pol. označení materiál PJ Kč/PJ Kč/m GTF-TAC 30 EPS 100 S 2 m 2 438, 219, GTF-TAC 30-2 (zatížení do 500 kg/m 2 ) EPS T m , 219, gabotherm trubka trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, podle DIN 4726 a DIN 4727, s osvědčením MPA, s registrací DIN-Certco, základní trubka podle DIN EN 12319, použitelná podle DIN a DVGW do 90 C/0,4 MPa, schválená pro použití v České republice dle 10 zákona č. 22/1997 Sb. č. pol. označení rozměr PJ Kč/m HR-PB DD 15, 120 m, gabomax, oranžová 15 1,5 mm 120 m 39, HR-PB DD 15, 200 m, gabomax, oranžová 15 1,5 mm 200 m 39, HR-PB DD 15, 300 m, gabomax, oranžová 15 1,5 mm 300 m 39, HR-PB DD 18, 200 m, gabomax, oranžová 18 2,0 mm 200 m 47, HR-PB DD 18, 200 m, H + S, šedá 18 2,0 mm 200 m 49, HR-PB DD 20, 200 m 20 2,0 mm 200 m 58, TAC kotvicí spona z nárazuvzdorného plastu na bezpečné upevnění topné trubky, v bloku po 30 ks GTF-TAC kotvicí spona 300 ks 2,80 Dilatační pás z pěnového polyetylenu, tloušťka cca 8 mm, výška 150 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepící pruh na zadní straně, prostor pro dilataci 5 mm podle DIN č. pol. označení PJ Kč/m GTF-RDS 25 m 23, Dilatační pás z vlnité lepenky podle DIN 18560, pro bezpečné dilatování potěrů a při přechodech přes dveře, délka 1 m. č. pol. označení PJ Kč/m GTF-DFS m 169, Lepicí páska na spojování systémových pásů, šířka 50 mm, délka 66 m GTF-TAC lepicí páska 66 m 66, 18

20 Systémy podlahového vytápění gabotherm TAC Skříňka instalace základové skříňky je prvním krokem při montáži podlahového vytápění. Skříňka se usazuje do vysekaného otvoru ve stěně. Přední rám s dvířky doporučujeme osadit až po kompletním dokončení podlah a stěn. č. pol. označení počet okruhů vnitř. šířka skříňky A šíř. otvoru ve stěně PJ Kč/ks GT-VKM mm 480 mm 1 ks 2 590, GT-VKM mm 710 mm 1 ks 3 290, GT-VKM mm 850 mm 1 ks 3 490, GT-VKM mm mm 1 ks 3 990, Systémy podlahového vytápění Rozdělovací stanice pro podlahové vytápění s násuvnými spojkami pouze pro trubky 15 1,5 mm rozdělovací stanice 1" s integrovanými násuvnými spojkami s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB-trubek gabomax 15 1,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 15 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra GT-SH 15. č. pol. označení šířka PJ Kč/PJ GTF-VSS 2 1" 190 mm 1 ks 3 708, GTF-VSS 3 1" 245 mm 1 ks 4 579, GTF-VSS 4 1" 300 mm 1 ks 5 543, GTF-VSS 5 1" 355 mm 1 ks 6 349, GTF-VSS 6 1" 410 mm 1 ks 7 409, GTF-VSS 7 1" 465 mm 1 ks 8 130, GTF-VSS 8 1" 520 mm 1 ks 9 358, GTF-VSS 9 1" 575 mm 1 ks 9 979, GTF-VSS 10 1" 630 mm 1 ks , GTF-VSS 11 1" 685 mm 1 ks , GTF-VSS 12 1" 740 mm 1 ks , Rozdělovací stanice 1" pro systémy podlahového vytápění s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. č. pol. označení šířka PJ Kč/PJ GTF-VSV 2 1" 190 mm 1 ks 3 390, GTF-VSV 3 1" 245 mm 1 ks 4 187, GTF-VSV 4 1" 300 mm 1 ks 4 971, GTF-VSV 5 1" 355 mm 1 ks 5 777, GTF-VSV 6 1" 410 mm 1 ks 6 146, GTF-VSV 7 1" 465 mm 1 ks 7 312, GTF-VSV 8 1" 520 mm 1 ks 8 054, GTF-VSV 9 1" 575 mm 1 ks 9 063, GTF-VSV 10 1" 630 mm 1 ks 9 750, GTF-VSV 11 1" 685 mm 1 ks , GTF-VSV 12 1" 740 mm 1 ks , Opěrné pouzdro z nerezové oceli pouzdro z ušlechtilé oceli, pro kalibrování trubky gabomax 15 1,5 mm u násuvných spojek. Pouze pro rozdělovače VSS. č. pol. označení rozměr PJ Kč/ks GT-SH mm 10 ks 7, 19

21 Systémy podlahového vytápění gabotherm TAC Systémy podlahového vytápění Uzavírací kohout 1" pro uzavření rozdělovací stanice GT-AVR 1" 1 ks 469, Připojovací koleno 1" pro připojení na sadu pro měřič tepla pro přívodní potrubí ze strany. č. pol. označení PJ Kč/PJ GTF-ASW 1 ks 249, Sada pro měřič tepla pro napojení měřiče tepla na rozdělovač 1", bez měřiče tepla, pro stavební délky 110 a 130 mm, napojení 1/2" pro ponorné čidlo v přívodu, napojení 1" zespodu. č. pol. označení PJ Kč/PJ GTF-WMZ 1" (na objednávku) 1 sada 2 990, Mísící sada pro regulaci podlahového vytápění přimícháváním, pro montáž na rozdělovač podlahového vytápění, sestává z termostatického ventilu s čidlem (rozsah nastavení C), oběhového čerpadla, termostatu, přípojného kolena s odvzdušňovacím ventilem, plnicího kohoutu 1/2", teploměru, regulačních ventilů pro přívodní a vratné potrubí a plochých těsnění. Čerpadlo a termostat se dodávají již propojeny. č. pol. označení PJ Kč/PJ GTF-FWRS 1" 1 sada 7 990, Vodicí oblouk trubek z nárazuvzdorného plastu, pro ohyb trubek gabotherm o 90. č. pol. označení rozměr PJ Kč/ks GT-RB 15/ mm 20 ks 33, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici GT-M-KA 15 1,5 20 ks 69, GT-M-KA ks 69, GT-M-KA ks 69, Press-adaptér z mosazi, s převlečnou maticí 3/4" a eurokuželem, pro trubky gabomax PB DD 15 a 18, pro připojení na rozdělovač, prodejní jednotka: 10 ks GT-M-PKA ks 99, GT-M-PKA ks 94, GT-M-PKA ks 94, 20

22 Systémy podlahového vytápění gabotherm TAC Press-spojka pro trubky gabotherm, z mosazi GT-M-PK 15/15 10 ks 89, GT-M-PK 18/18 10 ks 94, GT-M-PK 20/20 10 ks 109, Systémy podlahového vytápění Montážní přístroj na zasouvání kotvicích spon do systémových pásů, s ramenem pro příchytky GTF-TAC montážní přístroj 1 ks 3 800, Plastifikátor gabotherm plastifikátor gabotherm přísada do potěru, pro plastifikaci potěru, v kanystru, dávkování cca 0,2 kg/m 2. Prodejní jednotka: 1 ks. č. pol. označení PJ Kč/PJ Kč/kg GTF-EZ 5 5 kg 645, 129, GTF EZ kg 1 190, 119, Plastifikátor gabotherm H speciál plastifikátor gabotherm H speciál přísada do potěru při snížené výšce potěru, v 10 kg kanystru, dávkování cca 1,1 kg/m 2. Prodejní jednotka: 1 ks. č. pol. označení PJ Kč/PJ Kč/kg GTF-EZ-H 10 * 10 kg 1 500, 150, * Dávkování: cca 1,1 kg/m 2 při 35 mm překrytí trubek GTF-souprava pro měřicí místo na označení zkušebního místa pro zjišťování zbytkové vlhkosti potěru podle DIN 4725 T4, sestává ze 4 distančních držáků a horní destičky GTF-souprava pro měřící místo (na objednávku) 5 ks 59, Řetízkový držák na upevnění systémových pásů TAC na podkladní beton GTF-řetízkový držák (na objednávku) 50 ks 13, 21

23 Systémy podlahového vytápění Speciální případy použití Systémy podlahového vytápění Podlahová upevňovací lišta z plastu, šířka 50 mm, délka 4 m nebo 2 m, k upevnění trubek gabotherm 15 1,5, 20 2,0, příp. 25 2,3 mm k podlaze, rastr 25 mm u BKS 15, s označeným místem lomu. č. pol. označení výška rozteče trubek PJ Kč/PJ Kč/m GTF-BKS mm 25 mm 2 m 99, 49, GTF-BKS mm 50 mm 4 m 248, 62, GTF-BKS 25 (na objednávku) 35 mm 100 mm 4 m 492, 123, Příchytka lišt k upevnění podlahových lišt. č. pol. označení šířka výška PJ Kč/ks GTF-HN mm 50 mm 250 ks 5, GTF-HN mm 40 mm 50 ks 3, Trubky trojnásobně koextrudovaný polybuten s kyslíkovou bariérou, podle DIN 4726 a DIN 4727, s osvědčením MPA, s registrací DIN-Certco, základní trubka podle DIN EN 12319, použitelná podle DIN a DVGW do 90 C/0,4 MPa, schválená pro použití v České republice dle 10 zákona č. 22/1997 Sb. č. pol. označení rozměr PJ Kč/m HR-PB DD 15, 200 m gabomax, oranžová 15 1,5 mm 200 m 39, HR-PB DD 20, 200 m 20 2,0 mm 200 m 58, Vodicí oblouk trubek z nárazuvzdorného plastu, pro ohyb trubky gabotherm o 90. č. pol. označení pro rozměr PJ Kč/ks GT-RB 15/ mm 1 ks 33, GT-RB mm 1 ks 83, Suchý systém podlahového vytápění KB 12 KB 12 systémová deska sádrovláknitá deska tloušťky 18 mm s drážkami pro uložení trubky 12 1,3 mm, pro přímé rozvody a přímé rozvody s koncovými oblouky, rozměr mm GTH-KB 12 1 ks na vyžádání KB 12 deska přívodu sádrovláknitá deska tloušťky 18 mm s drážkami pro uložení trubky 12 1,3 mm, pro různé uložení trubky, rozměr mm GTH-KB K 12 1 ks na vyžádání Vyrovnávací sádrovláknitá deska sádrovláknitá deska tloušťky 18 mm pro obložení nevytápěných ploch GTH-AGP 18 1 ks na vyžádání 22

24 Systémy podlahového vytápění Suchý systém podlahového vytápění KB 12 Vruty pro upevnění desek KB 12. Délka 30 mm GTH-FS ks 1, Dilatační pás z pěnového polyetylenu, tloušťka cca 8 mm, výška 150 mm, s nalepenou fólií a jednostranným přesahem fólie, samolepicí pruh na zadní straně, prostor pro dilataci 5 mm podle DIN Systémy podlahového vytápění č. pol. označení PJ Kč/m GTF-RDS 25 m 23, Trubka gabotherm trojnásobně koextrudovaná trubka z polybuténu s kyslíkovou bariérou, podle DIN 4726/27 a DIN č. pol. označení PJ Kč/m HR-PB DD 12 1,3, 120 m, gabomax, oranžová 120 m 36, Ochranná trubka gabotherm vlnitá ochranná trubka z polyetylénu, barva černá. č. pol. označení PJ Kč/m GT-SR 21, 60 m 60 m 15, Přechodová press-spojka pro přechod z univerzální PB-trubky na kovový závit, s vnějším závitem GT-M-PUK 12 1/2" AG 10 ks 136, Press-spojka pro trubky gabotherm, z mosazi GT-PK 12 1,3 10 ks 104, Press-adaptér z mosazi, s eurokuželem, sestává ze základního tělesa s o-kroužkem, lisovacího pouzdra z nerezové oceli a matky 3/4", pro napojení trubek gabotherm na rozdělovací stanici GT-PKA 12 1,3 10 ks 104, Adaptér z mosazi, s eurokuželem 3/4", sestává ze základního tělesa s o-kroužkem, svěrného kroužku a převlečné matice 3/4", pro napojení trubek gabotherm na rozdělovací stanici GT-KA 12 1,3 20 ks 69, 23

25 Systémy podlahového vytápění Regulace jednotlivých místností Systémy podlahového vytápění Elektronický prostorový termostat 230 V jako nástěnný přístroj určený k regulaci prostorové teploty ve spojení s elektrickou lištou k ovládání pohonů na rozdělovači. Redukce teploty je možná. Zúžení rozsahu v seřizovacím knoflíku, druh ochrany IP 30, třída ochrany II, montáž na instalační krabici UP. K připojení max. 4 ks elektrotermických pohonů GTF-ERT 1 ks 699, Rozměry: (25) mm; barva čistě bílá RAL 9010, s potiskem gabotherm (vlevo nahoře) v barvě šedé, včetně krycích rámů. Prostorový termostat Připojovací lišta GTF-ERT GRF-RE Pozor, nová kabeláž podle tabulky! 1 Kabel min. NYM 4, příp. 5 x 1,5 mm 2. 2 L 3 N Svorka 5 potřebná pouze ve spojení s prostorovým 4 - termostatem s hodinami nebo externím časovým spínačem. 5 Hodiny A nebo B Elektronický prostorový termostat s hodinami 230 V jako nástěnný přístroj s LCD displejem určený k regulaci prostorové teploty ve spojení s elektrickou lištou k ovládání pohonů na rozdělovači. 32 časových programů, možné libovolné rozdělení v týdnu s délkou kroku cyklu 10 min GTF-ERUT 1 ks 3 190, Rozměry: (36) mm; barva čistě bílá RAL 9010, s potiskem gabotherm (vlevo dole) v barvě šedé, včetně krycích rámů. Prostorový termostat Připojovací lišta GTF-ERUT GRF-RE 1 2 L Pozor, nová kabeláž podle tabulky! 3 N Kabel min. NYM 5 x 1,5 mm Hodiny A nebo B Svorka nutná pouze při dodatečném použití externího čidla. 6 ext. čidlo 7 ext. čidlo Připojovací elektrická lišta 230 V k jednoduchému propojení prostorových termostatů ERT a ERUT, přípojovací kabel se zásuvkou Schuko 230 V, jemný jistič 6,3 ma s kontrolní diodou poruch, pro 6 prostorových termostatů a 12 topných okruhů, možné dodání s modulem čerpadla nebo bez něj GTF-RE 230/6 bez modulu čerpadla 1 ks 1 990, GTF-RE 230/6 s modulem čerpadla 1 ks 2 290,- Elektrotermický pohon včetně ventilového adaptéru, bez proudu uzavřen, funkce prvního otevření, ukazatel stavu otevření, druh ochrany IP 54, třída ochrany II, přípojné vedení 2 0,75 mm (1,0 m dlouhé), 230 V/24 V GTF-TS 360z/230 V 1 ks 790, GTF-TS 360z/24 V 1 ks 790,- Upozornění: pohony bez proudu otevřené možno obdržet na požádání, provedení 24 V pro regulační komponenty dodané stavbou. 24

26 Systémy podlahového vytápění Výpočet spotřeby materiálu pro podlahové vytápění Systém gabotherm Plocha systémových desek = plocha vytápěných místností. 2. Spotřeba trubek: RA 75 = 13,3 m/m 2 RA 150 = 6,6 m/m 2 RA 225 = 4,4 m/m 2 RA 300 = 3,1 m/m 2 Systémy podlahového vytápění 3. Rozdělovací stanice dle počtu okruhů. 4. Skříňka rozdělovací stanice, dle počtu topných okruhů, při použití mísící sady nutno skříň zvětšit dle tab. v technických informacích Počet adaptérů = 2 počet otopných okruhů, při použití rozdělovací stanice GTF-VSS se počet adaptérů nahrazuje počtem opěrných pouzder. 6. Počet uzavíracích kohoutů = 2 počet rozdělovacích stanic. 7. Dilatační pás = 1,1 plocha místností. 8. Ochranná trubka = 2,5m počet otopných okruhů. 9. Plastifikátor gabotherm kg = 0,2 plocha místností (při překrytí trubek 45 mm). 10. Lisované spojky trubek = délka trubek/ ks. Systém gabotherm TAC V případě použití systému kotvení TAC je nutno vytápěnou plochu zaměnit za plochu systémového pásu, a odpovídajícím způsobem upravit spotřebu trubek a doplnit spotřebu materiálu kotvící spony a lepící pásku dle následujících koeficientů: Spotřeba trubek: RA 50 = 20 m/m 2 RA 100 = 10 m/m 2 RA 150 = 6,6 m/m 2 RA 200 = 5 m/m 2 RA 250 = 4 m/m 2 RA 300 = 3,1 m/m 2 TAC lepicí páska = 1,1 m/m 2 TAC kotvicí spona: RA 50 = 51 ks/m 2 RA 100 = 25 ks/m 2 RA 150 = 20 ks/m 2 RA 200 =14 ks/m 2 RA 250 = 12 ks/m 2 RA 300 = 9 ks/m 2 Při použití podlahových upevňovacích lišt je jejich spotřeba = 1,1 plocha vytápění Příchytka lišt = 2 délka podlahových lišt. Rozdělovací stanice topných okruhů s mísící sadou ve skříni s bočním napojením Základní rám Rozdělovací stanice s mísící sadou Skříň Napojení z boku Topné okruhy B rozdělovač B1 B3 GT-VKM 4 GT-VKM GT-VKM GT-VKM Poznámka: uvedené rozměry jsou stejné pro rozdělovací stanice s násuvnými spoji i svěrnými spoji. Stejné rozměry jsou platné i pro rozdělovací stanice ze systému gabotherm RADIA. 25

27 Systémy stěnového vytápění Systémy stěnového vytápění 26

28 Systémy stěnového vytápění Stěnové vytápění WR 8 zhotovené z trubky gabolite 8 1 mm uložené v liště Charakteristika Tento systém stěnového vytápění je určen pro montáž na masivní stěny, jako jsou např. cihlové nebo betonové zdi. Na místě zhotovené registry stěnového vytápění se překryjí vrstvou omítky alespoň 5 mm silnou. Celková tloušťka omítky pak dosahuje hodnoty pouze max mm. Aby se zabránilo tvoření trhlin, vkládá se do omítky sklotextilní výztuž. Registry stěnového vytápění se pokládají z polybutenových trubek s kyslíkovou bariérou s vnějším průměrem 8 mm individuálně do různých rozměrů výšek a šířek (do max. 2 m 2 ). Jednotlivé registry stěnového vytápění se připojují na sběrné potrubí 15 1,5 mm (také z polybutenu s kyslíkovou bariérou) pomocí odpovídajících připojovacích fitinků. Systémy stěnového vytápění Systém stěnových otopných registrů WPI 8 v 15 mm sádrovláknitých deskách Charakteristika Stěnová otopná deska 15 mm ze sádrovláknitého materiálu s integrovanými polybutenovými trubkami s vnějším průměrem 8 1,0 mm. Trubky stěnového vytápění jsou zatmeleny v sádrovláknité desce již při výrobě, desky se mohou montovat přímo na podkladovou konstrukci stěny. Pro montáž na stěnu nebo plochy vedle oken jsou k dispozici desky různých rozměrů. Desky se montují hladkou stranou do prostoru místnosti a po vytmelení spár a kotvících prvků se mohou upravit vymalováním, tapetováním, obložením nebo omítnutím. Jednotlivé otopné registry se připojí na sběrné potrubí 15 1,5 mm (rovněž z polybutenu s kyslíkovou bariérou) pomocí odpovídajících připojovacích tvarovek. Stěnové vytápění WR 12 zhotovené z trubky gabolite 12 1,3 mm uložené v liště Charakteristika Tento systém stěnového vytápění je určen pro montáž na masivní stěny, jako jsou cihlové nebo betonové zdi. Na místě zhotovené registry stěnového vytápění se překryjí vrstvou omítky alespoň 10 mm silnou. Aby se zabránilo tvoření trhlin, vkládá se do omítky sklotextilní výztuž. Registry stěnového vytápění se pokládají z polybutenových trubek s kyslíkovou bariérou s vnějším průměrem 12 mm individuálně do různých rozměrů výšek a šířek (do max. 6 m 2 ). Registr stěnového vytápění (max. 6 m 2 ) se připojuje přímo na výstup z rozdělovače nebo na omezovač teploty vratné vody. Systém stěnových otopných registrů WPI 12 v 18 mm sádrovláknitých deskách Charakteristika Stěnová otopná deska 18 mm ze sádrovláknitého materiálu s integrovanými polybutenovými trubkami s vnějším průměrem 12 1,3 mm. Trubky stěnového vytápění v sádrovláknité desce jsou zatmeleny již při výrobě, desky se mohou montovat přímo na podkladovou konstrukci stěny. Pro montáž na stěnu nebo plochy vedle oken jsou k dispozici desky různých rozměrů. Desky se montují hladkou stranou do prostoru místnosti a po vytmelení spár a kotvících prvků se mohou upravit vymalováním, tapetováním nebo omítnutím. Stěnové desky (v sériovém zapojení max. 5 m 2 ) se připojí přímo na vstup rozdělovače nebo omezovač teploty vratné vody. 27

29 Systémy stěnového vytápění Stěnové vytápění WR 8 zhotovené z trubky gabolite 8 1 mm uložené v liště Trubka gabotherm z polybutenu 8 1 mm. Spotřeba materiálu: 17 m/m 2. č. pol. označení PJ Kč/m HR-PB DD 8 1, 200 m, gabolite, červená 200 m 38, Systémy stěnového vytápění Ochranná trubka gabotherm vlnitá ochranná trubka z polyetylénu, barva černá. č. pol. označení PJ Kč/m GT-SR m 11, Upevňovací lišta k uchycení trubek gabotherm 8 1 mm, délka 2 m. Spotřeba materiálu: 3,0 m/m GTH-WKS 8 1 ks 170, Držák oblouku trubky k ohybu trubky gabolite 8 1 mm uložených v upevňovací liště, spotřeba: 7 ks/m GTH-RBH 8 50 ks 11, Vodicí oblouk k ohybu trubky 8 1 mm při přechodu ze stěny do podlahy GTH-RFB 8 50 ks 10, 28

30 Systémy stěnového vytápění Systém stěnových otopných registrů WPI 8 v 15 mm sádrovláknitých deskách Stěnové otopné desky tloušťka 15 mm, s integrovanou trubkou 8 1 mm. č. pol. označení délka trubky b h hr PJ Kč/ks GTH-WPI 8, 62/200 (200) (na objednávku) 20,4 m 62 cm 200 cm 200 cm 1 ks na vyžádání GTH-WPI 8, 62/200 (150) (na objednávku) 15,3 m 62 cm 200 cm 150 cm 1 ks na vyžádání GTH-WPI 8, 31/200 (200) (na objednávku) 9,0 m 31 cm 200 cm 200 cm 1 ks na vyžádání GTH-WPI 8, 31/200 (150) (na objednávku) 7,0 m 31 cm 200 cm 150 cm 1 ks na vyžádání Stěnové otopné desky pod okenní parapety, tloušťka 15 mm, s integrovanou trubkou 8 1 mm. Systémy stěnového vytápění č. pol. označení délka trubky b h hr PJ Kč/ks GTH-WPI 8, 62/100 (90) (na objednávku) 10,3 m 62 cm 100 cm 90 cm 1 ks na vyžádání GTH-WPI 8, 124/62 (90) (na objednávku) 9,4 m 124 cm 62 cm 90 cm 1 ks na vyžádání Stěnové sádrovláknité desky k doplnění ploch bez otopných trubek, tloušťka 15 mm GTH-GFP 15 62/200 (na objednávku) 1 ks na vyžádání Lepící hmota ke spojení sádrovláknitých desek, náplň 310 g. Spotřeba materiálu: cca tuba na 15 m hran GTH-FFK (na objednávku) 1 tuba 389, Vruty k upevnění stěnových otopných desek na nosnou konstrukci. Spotřeba materiálu: 20 ks/m 2. Délka 30 mm GTH-FS ks 1, Vodicí oblouk k ohybu trubky 8 1 mm při přechodu ze stěny do podlahy GTH-RFB 8 50 ks 10, 29

31 Systémy stěnového vytápění Příslušenství k systémům s lisovaným spojem pro trubku 8 1 mm Připojovací press-t-kus redukovaný lisované spojení trubky gabolite 8 1 mm ke sběrnému potrubí 15 1,5 mm, př mm, T-kus lisovaný ručními kleštěmi. POZOR: pro lisování trubky 8 1 mm je nutno použít lisovací kleště GT-HPZ (viz strana 70) GTH-PTR 15/8/15 1 ks 278, Systémy stěnového vytápění GTH-PTR 16/8/16 1 ks 278, Press-spojka redukovaná pro gabolite trubky 8 1 mm ke sběrnému potrubí 15 1,5 mm, př mm, lisováno ručními kleštěmi GTH-PKR 8/15 1 ks 233, GTH-PKR 8/16 1 ks 233, Press-spojka pro gabolite trubky 8 1 mm, lisováno ručními kleštěmi GTH-PK 8/8 1 ks 274, Příslušenství k systémům s trubkou 8 1 mm gabotherm polybutenová trubka v ochranné trubce pro sběrné potrubí a pro napojení na rozdělovač. č. pol. označení PJ Kč/m bílá černá GT-PB DD 15, gabomax, oranžová 120 m 42, Přechodová multi press-spojka k přechodu trubky gabotherm na kovový vnější závit GT-M-PUK 15 1/2" AG 10 ks 94, GT-M-PUK 16 1/2" AG 10 ks 94, 30

32 Systémy stěnového vytápění Příslušenství k systémům s trubkou 8 1 mm Multi press-koleno 90 pro trubky gabotherm GT-M-PW ks 126, GT-M-PW ks 126, Multi press-zaslepovací zátka k uzavření konců trubek gabotherm GT-M-PE 15 5 ks 134, GT-M-PE ks 134, Systémy stěnového vytápění Multi press-adaptér z mosazi, převlečná matka s vnitřním závitem 3/4" a eurokuželem GT-M-PKA ks 99, GT-M-PKA ks 94, Adaptér pro trubku gabolite 8 1 mm, přechod na vnější závit 1/2" GTH-KV 8 1/2" AG 1 ks 199, Adaptér převlečná matka s vnitřním závitem 3/4" a eurokuželem GT-M-KA 15 1,5 20 ks 69, Souprava pro opravu pro opravu poškozené trubky gabolite, skládá se z 2 0,2 m PB trubky, 4 ks násuvných spojek, 8 ks opěrných pouzder GTH-RS 8 (na objednávku) 1 souprava 399, Teploměrná fólie pro vyhledání trubek pod omítkou GTH-TF 1 ks 790, Mikroodkalovač GTH-SA 1" 1 ks 2 990, Mikroodlučovač vzduchu GTH-MBA 1" 1 ks 2 990, 31

33 Systémy stěnového vytápění Rozdělovací stanice a příslušenství Rozdělovací stanice 1" s integrovanými násuvnými spojkami jen pro trubku 15 1,5 mm s ventily pro přívodní a vratné potrubí, vhodné pro napojení PB-trubek gabomax 15 1,5 mm. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s integrovanými násuvnými spojkami 15 mm, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. POZOR: pro každý otopný okruh jsou nutná dvě opěrná pouzdra GT-SH 15. č. pol. označení šířka PJ Kč/PJ GTF-VSS 2 1" 190 mm 1 ks 3 708, Systémy stěnového vytápění GTF-VSS 3 1" 245 mm 1 ks 4 579, GTF-VSS 4 1" 300 mm 1 ks 5 543, GTF-VSS 5 1" 355 mm 1 ks 6 349, GTF-VSS 6 1" 410 mm 1 ks 7 409, GTF-VSS 7 1" 465 mm 1 ks 8 130, GTF-VSS 8 1" 520 mm 1 ks 9 358, GTF-VSS 9 1" 575 mm 1 ks 9 979, GTF-VSS 10 1" 630 mm 1 ks , GTF-VSS 11 1" 685 mm 1 ks , GTF-VSS 12 1" 740 mm 1 ks , Rozdělovací stanice 1" s ventily pro přívodní a vratné potrubí, vhodné pro napojení pomocí adaptérů a pressadaptérů. Sestává ze dvou korozivzdorných mosazných těles osazených do protihlukově izolovaných držáků, s vývody 3/4" eurokužel, včetně odvzdušňovací a plnicí soupravy. Regulace průtoku pomocí průtokoměru. č. pol. označení šířka PJ Kč/PJ GTF-VSV 2 1" 190 mm 1 ks 3 390, GTF-VSV 3 1" 245 mm 1 ks 4 187, GTF-VSV 4 1" 300 mm 1 ks 4 971, GTF-VSV 5 1" 355 mm 1 ks 5 777, GTF-VSV 6 1" 410 mm 1 ks 6 146, GTF-VSV 7 1" 465 mm 1 ks 7 312, GTF-VSV 8 1" 520 mm 1 ks 8 054, GTF-VSV 9 1" 575 mm 1 ks 9 063, GTF-VSV 10 1" 630 mm 1 ks 9 750, GTF-VSV 11 1" 685 mm 1 ks , GTF-VSV 12 1" 740 mm 1 ks , Opěrné pouzdro z nerezové oceli pouzdro z ušlechtilé oceli, pro kalibrování trubky gabomax 15 1,5 mm u násuvných spojek. Pouze pro rozdělovače VSS. č. pol. označení rozměr PJ Kč/ks GT-SH mm 10 ks 7, 32
