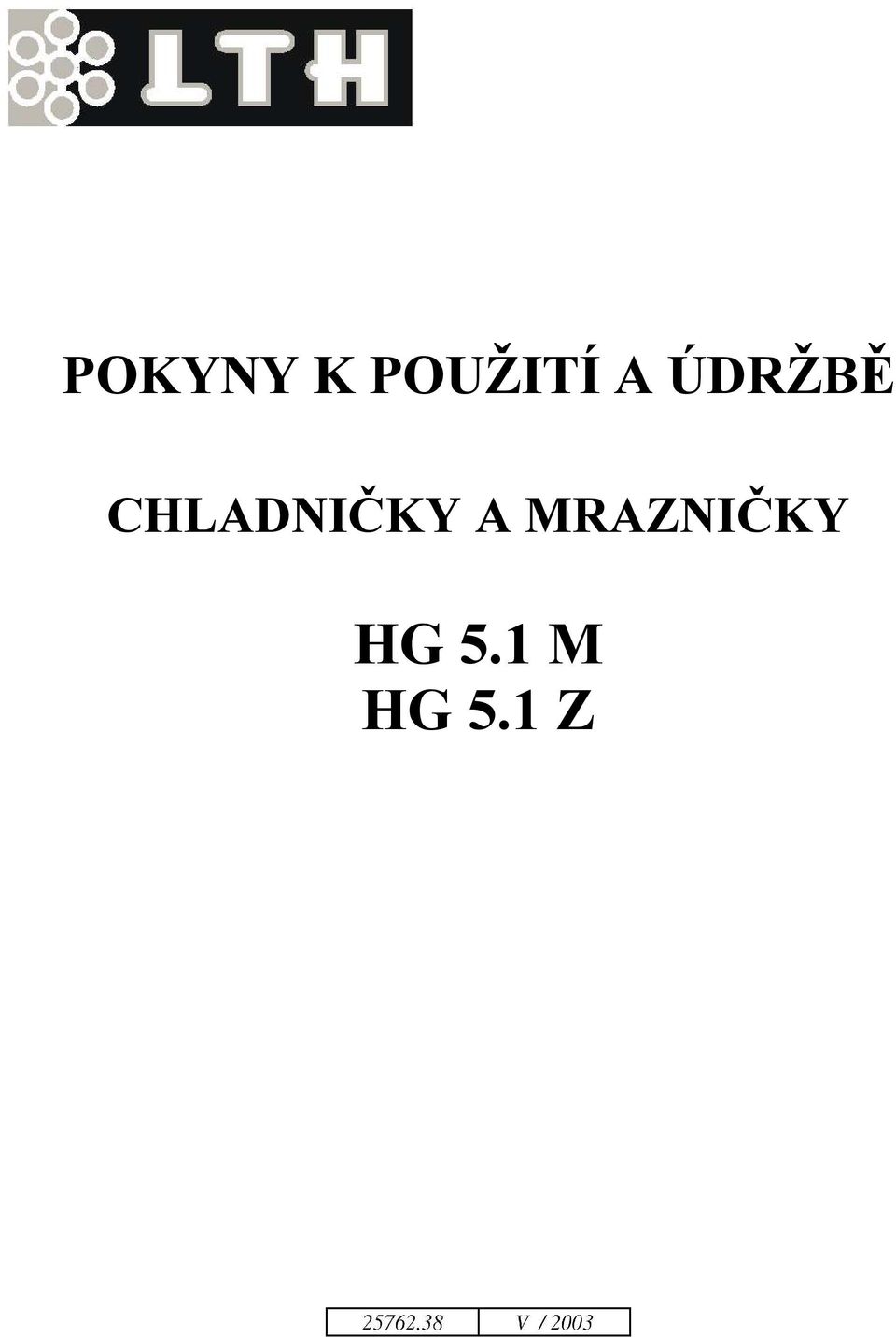

1 POKYNY K POUŽITÍ A ÚDRŽBĚ CHLADNIČKY A MRAZNIČKY HG 5.1 M HG 5.1 Z

2 CHLADNIČKY A MRAZNIČKY TYP: HG 5.1 M (CHLADNIČKA) HG 5.1 Z (MRAZNIČKA) 1. POUŽITÍ Chladničky/mrazničky typu HG 5.1 se používají ve stravovacím průmyslu, skladech, velkokuchyních atd.. Model M se používá ke skladování masa, masných výrobků, mléčných výrobků, těstovin, nápojů, zeleniny a dalších potravin, které nejsou řádně zabaleny. Model Z se používá k skladování již zmrazených potravin. Neskladujte potraviny, aniž by byly řádně zabaleny. Nebalené potraviny mají tendenci K vysoušení a proto ztrácejí na jakosti. 2. POPIS Chladnička / mraznička se skládá ze skříně, dveří, držáků a polic a mrazící jednotky. Obal skříně je vyroben ze smaltovaného plechu (standardní verze), zatímco obložení je vyrobeno z umělé hmoty (polystyrénu). Polyuretanová isolace je silná 60 mm. Dveře jsou vyrobeny ze stejného materiálu jako skříň, smysl otevírání dveří je zaměnitelný (vpravo / vlevo). Dveře jsou vybaveny zámkem. Uvnitř chladícího / mrazícího prostoru je šest držáků, jejichž výška je u modelu M nastavitelná. Model M je konstruován pro dynamické chlazení: výparník s ventilátorem je umístěn na zadní stěně. Provoz mrazící skříně je řízen pomocí elektronického regulátoru s automatickým odmrazováním pomocí horkého plynu. Odpařovací miska je umístěna na kompresoru a slouží a sběru zkondenzované vody. Model Z je konstruován pro statické mražení: výparník se skládá z držáků rovnoměrně rozložených uvnitř skříně. K regulaci teploty se používá mechanický termostat. Odmrazování je manuální. Mrazící skříň je vybavena analogovým teploměrem. Design chladničky / mrazničky je hladký, bez ostrých okrajů nebo profilů, pohyblivé nebo živé části jsou chráněny kryty a připevněny ke skříni pomocí šroubů. Chladivo je v souladu s mezinárodními normami týkajícími se povolených chladících médií. Dodaná chladnička / mraznička je připravená k provozu. U výrobce byla provedena vizuální kontrola, stejně jako elektrické a funkční zkoušky tohoto zařízení. 3. UMÍSTĚNÍ 3.1 Vybavení Výrobek vybalujte opatrně. Zkontrolujte, že zařízení nebylo během přepravy poškozeno. V případě, že k poškození došlo, ihned informujte jednatele přepravce. Při vybalování nepoužívejte ostré předměty aby nedošlo k poškrábání povrchových nátěrů. Vyšroubujte šrouby na kovových čtvercích ve spodní části. POZOR: Vyšroubujte šrouby vzadu ve spodní části, které upevňují zařízení k výztuži v obalu. 3.2 Instalace Jestliže byla chladnička / mraznička přepravována v jiné poloze než svislé, umístěte ji na místo, kde bude později stát a zajistěte, aby takto stála nejméně 4 hodiny, než bude uvedena do provozu. 2

3 Ujistěte se, že místnost, ve které bude zařízení umístěno, je dobře větraná. Zařízení umístěte tak, aby byl snadný přístup k zásuvce, ze které je napájeno. Chladnička/ mraznička nesmí být umístěna v blízkosti objektů vyzařujících teplo (trouba, ohniště ) a nesmí být vystavena přímému slunečnímu záření. Nepoužívejte chladničku / mrazničku v prostředí, kde je nebezpečí požáru, výbuchu nebo radiace. Umístěte chladničku / mrazničku stabilně na vodorovnou plochu, použijte šroubovací vyvažovací nožičky. Zadní stěna chladničky / mrazničky musí být nejméně 10 cm od zdi. Maximální teplota místnosti, kde je chladnička / mraznička umístěna, je + 32 C. 4. PŘIPOJENÍ Jestliže je vidlice nebo přívodní šňůra poškozena, vyměňte kompletní šňůru nebo vidlici a použijte originální části dodávané výrobcem nebo pověřeným servisním střediskem. Připojte chladničku / mrazničku k síti s napětím 230 V / 50 Hz, k zásuvce, která odpovídá předpisům o uzemnění. Kolísání napětí nesmí přesáhnout ± 10 % od jmenovité hodnoty. Přípojka musí být chráněna pojistkou 16 A. Zásuvka, ke které je chladnička / mraznička připojena, musí být na snadno přístupném místě. 5. PROVOZ Po zapojení do sítě a zapnutí hlavního vypínače se chladnička / mrazničky uvede do provozu (funkce chlazení / mražení je zapnuta). 5.1 HG 5.1 M Chladnička typu M má vestavěn elektronický regulátor typu CDC122T1R2 Lae. Po zapnutí hlavního vypínače se na displeji zobrazí teplota uvnitř skříně. Nastavení teploty, při které spíná termostat lze regulovat nebo měnit následujícím způsobem: Stisknutím pravého tlačítka (1) zobrazíte nastavenou teplotu. Nastavenou teplotu změníte tak, že stisknete pravé tlačítko (1), držíte je stisknuté a současně nastavujete požadovanou teplotu levým tlačítkem (2) a pravým tlačítkem (3). Přibližně za 5 sekund po uvolnění všech tlačítek se nastavená teplota uloží. Displej znovu ukazuje teplotu uvnitř skříně. Kontrolky se světelnými diodami na displeji signalizují provoz kompresoru (5), ventilátoru výparníku (6) a funkci odmrazování (7). Po zapnutí chladničky se kompresor rozběhne až za tři minuty. 3

4 Odmrazování Odmrazování výparníku je automatické. Výparník se odmrazuje horkým vzduchem proudícím od kompresoru. Na displeji se zobrazí nápis def. Tento nápis zůstává zobrazen dalších 20 minut po dokončení odmrazení. Kondenzované voda se shromažďuje ve speciální misce na kompresoru, z které se odpařuje vlivem tepla vycházejícího z kompresoru. Jestliže jsou dveře často otevírány a vlhkost vzduchu je příliš vysoká, odmrazování nebude úplné. V takovém případě lze odrazování spustit manuálně, současným stisknutím tlačítek (2) a (4) po dobu 3 sekund. Elektronický regulátor LCD 15CS 3E-A Na displaye se zobrazí OFF po zapojení do elektrické sítě.zapnutím tlačítkem 4 O/1 po dobu 3 sekund zařízení ukáže teplotu na displaye.tlačítkem 1 I-SET zjistíme nastavenou hodnotu teploty na displaye.tuto hodnotu lze měnit tlačítky 2 << a 3 >> uprostřed.levé tlačítko nižší hodnota teploty,pravé tlačítko vyšší hodnota teploty.led diody signalizují 5 kompresor běh,6 ventilátor výparníku,7odtávání. Odmrazování Stisknutím tlačítka 2 << po dobu 2 sekund. 5.2 HG 5.1 Z U modelu Z je chod kompresoru řízen mechanickým termostatem, umístěným nad dveřmi. Teplota uvnitř skříně se sníží otáčením regulačního knoflíku ve směru hodinových ručiček proti poloze maximum. Doporučujeme nastavit termostat do střední polohy. Teplotu uvnitř skříně ukazuje teploměr. Manuální odmrazování Vlhkost se usazuje v podobě ledu na povrchu výparníku polic. Za účelem dosažení optimální účinnosti mrazícího systému doporučujeme provést manuální odmrazení jakmile vrstva ledu dosáhne tloušťky 5 mm. Manuální odmrazování: - Přemístěte potraviny (do jiného mrazícího boxu s teplotou 18 C). - Vypněte mrazící stůl (odpojte přívodní šňůru od zásuvky). - Vyjměte zarážku umístěnou v nejspodnější části mrazícího stolu, použijte plastickou trubku (uloženou pod dveřmi) a nasměrujte výtok z trubky do ploché misky vespod, kam bude odtékat voda. - Dovnitř mrazícího stolu dejte hrnec s horkou vodou (položte jej na kus kartonu) zavřete dveře a počkejte přibližně 30 minut. 4

5 - Vyčistěte a vysušte vnitřek mrazícího stolu (podívejte se do kapitoly 6). - Vyjměte ucpávku z vnitřního obložení a nastrčte výpustní trubku pod dveře. Zapněte mrazící stůl a po jedné hodině můžete do něj založit potraviny. K odstraňování ledu z polic nepoužívejte žádné nástroje. 6. ČISTĚNÍ A ÚDRŽBA VAROVÁNÍ: Před čištěním musí být chladnička / mraznička odpojena od zásuvky! Povrchy chladničky / mrazničky se čistí před použitím a pak pravidelně s pomocí horké vody s přísadou neutrálního čistícího prostředku. Pěnové roztoky nebo stírání (škrábání) se nedoporučuje. Skříň chladničky / mrazničky se čistí otíráním čistou utěrkou a vysušuje pomocí suché utěrky. Za žádných okolností se chladnička / mraznička nesmí sušit na slunci nebo s použitím vysoušeče vlasů. Vnější povrch chladničky / mrazničky lze čistit čistícím prostředkem na smaltované povrchy. Zvláštní pozornost je třeba věnovat částím z plastických hmot a těsnění na dveřích. Trubičkový kondensátor na zadní stěně se musí čistit jedno měsíčně s pomocí jemného štětce nebo vysavače. Nečistoty usazující se na kondensátoru brání přeměřené cirkulaci vzduchu. 5

6 7. ODSTAVENÍ Z PROVOZU V případě, že chladnička / mraznička se nebude delší dobu používat, vypněte ji, vyčistěte a vysušte vnitřní prostor. I když vnitřek chladničky / mrazničky stolu nepáchne, v případě nepoužívání musí být dveře ponechány pootevřené. 8. ZÁVADY ZÁVADA MOŽNÁ PŘÍČINA NÁPRAVNÉ OPATŘENÍ Chladnička / mraznička Přerušená pojistka. Vyměňte pojistku. nepracuje. Zásuvka není pod napětím. Zkontrolujte zásuvku. Poškozená přívodní šňůra. Vyměňte přívodní šňůru, volejte servisní středisko. Závada termostatu. Volejte servisní středisko. V chladícím prostoru je Dveře se často otevírají. Otevírejte dveře méně často. příliš teplo. Přeplnění polic, které brání normální cirkulaci vzduchu uvnitř skříně. Vložené potraviny nesmí blokovat cirkulaci vzduchu. Vařící nebo horká jídla vložená do mrazícího prostoru. Jídla vkládaná do mrazícího prostoru musí být studená nebo mražená (HG 5.1 Z). Špatné těsnění dveří. Vyměňte těsnění dveří. Termostat nastaven na příliš vysokou teplotu. Nastavte nižší teplotu. Příliš nízká teplota v chladícím prostoru. Kompresor v 10ti minutových intervalech běží vždy po dobu 5 minut bez ohledu na teplotu uvnitř skříně (HG 5.1 M) Nečistoty usazené na kondensátoru. Příliš mnoho ledu na výparníku, odmrazování bylo nedokončeno (HG 5.1 M). Příliš mnoho ledu na policích (HG 5.1 Z). Termostat nastaven na příliš nízkou teplotu. Porušená sonda kontroléru. Vyčistěte kondensátor. Zapněte manuální odmrazení; pokud nedojde během 4 hodin ke zlepšení, volejte technika. Odmrazte police (podívejte se do kapitoly 5.2). Nastavte termostat na vyšší teplotu. Volejte technika. Pokud chladničku / mrazničku delší dobu nepoužíváte nebo pokud již byla nahrazen novou, ujistěte se, že dveře nejdou zamknout. Tím bude zabráněno, aby se děti náhodně nezamkly uvnitř skříně. 6

7 9. TECHNICKÉ ÚDAJE Typ: HG 5.1 M HG 5.1 Z Chladící teplota [ C] - 2 / / - 18 Vnější rozměry [mm] Šířka Hloubka Hloubka při otevřených dveřích Výška Vnitřní rozměry [mm] Šířka Hloubka Výška Hrubý / čistý objem [l] 490 / / 445 Čistá hmotnost [kg] Chladivo R134a R134a Jmenovité napájecí napětí [V / Hz] 230 / / 50 Příkon [W] LIKVIDACE PO UKONČENÍ ŽIVOTNOSTI Likvidace výrobku po ukončení životnosti se musí provádět takovým způsobem, aby nedocházelo k znečišťování životního prostředí. V níže uvedené tabulce se seznam všech dílů výrobku, které se po demontáži dají recyklovat. Výrobek Materiál Likvidace Ocelová konstrukce Rámy Motory Vrtule Trubky Zásuvky Tepelně isolované kryty. Tepelně isolované dveře. Kabely. Kovy Kovy, polyuretanová pěna. Pryž, PVC, silikon Separace materiálů Tavba pro opakované použití (recyklování) Separace materiálů. Proces speciálního spalování. Separace materiálů. Recyklace. Kryty, zástrčky. Elektronické desky, součástky. Umělé hmoty, kovy, elektrolyty. Na speciální skládky odpadu v souladu s místními přepisy o ukládání odpadů. Produkty lakované (potahované) musí být dodány ke zpracování, aby bylo možné opakované použití, v závislosti na typu nátěru (potahu), nebo uloženy na speciální skládky odpadu v souladu s místními přepisy o ukládání odpadů TOTO ZAŘÍZENÍ JE SHODNÉ S DIREKTIVOU O NÍZKÉM NAPTÍ Č. 73/23/EEC A 93/68/EEC (DIREKTIVY CE) A S DIREKTIVOU O ELEKTROMAGNETICKÉ KOMPATIBILITE Č. 89/336 EEC. 7
