CHLADNIČKA MODEL FIS-820

Transkript

1 CHLADNIČKA MODEL FIS-820 Návod k použití CH 54

2 Děkujeme vám za důvěru, že jste si vybrali ke koupi právě náš spotřebič. Přejeme vám hodně radosti při jeho používání. Chladnička je určena k použití v domácnosti k uchovávání čerstvých potravin při teplotě nad 0 C. Před uvedením do provozu Návod k použití Návod k vestavbě Naše starost o životní prostředí Úspora energie Důležité pokyny Likvidace starého spotřebiče Instalace a připojení Výběr místa Připojení do elektrické sítě Výškové nastavení chladničky Popis chladničky Ovládání chladničky Nastavení teploty Použití chladničky Uchovávání potravin v chladničce Čištění a údržba Automatické odmrazování chladničky Čištění chladničky Odstavení chladničky Odstraňování eventuálních funkčních poruch

3 Před uvedením do provozu Než připojíte chladničku do elektrické sítě, nechte ji stát alespoň 2 hodiny na místě, abyste vyloučili možnost, že by eventuálně došlo k poruše chladicího systému způsobené dopravou spotřebiče. Chladničku nejdříve umyjte, zvláště důkladně umyjte její vnitřek (řiďte se pokyny v kapitole Čištění a údržba). V případě, že se vnitřní vybavení chladničky nenachází na svém místě, uspořádejte je tak, jak je uvedeno v kapitole Popis chladničky. Návod k použití Návod k použití je určen pro uživatele. Obsahuje popis chladničky a rady k jejímu správnému a bezpečnému ovládání. Návod je určen pro různé typy a modely chladniček a popisuje tedy i funkce a vybavení, které se vašeho spotřebiče netýkají. Návod k vestavbě K integrovaným chladničkám je přiložen také návod k vestavbě. Tento návod je určen pro odborníka, který instaluje chladničku do kuchyňské skříňky. Naše starost o životní prostředí Na obal spotřebiče používáme ekologické materiály, které lze bez rizika, že by poškodily životní prostředí, znovu zpracovat (recyklovat), deponovat nebo zlikvidovat. Obalové materiály jsou odpovídajícím způsobem označeny. Jakmile už chladničku nebudete používat a jen by vám překážela, postarejte se o to, aby nezatížila naše životní prostředí. Odevzdejte ji na oprávněném sběrném místě použitých elektrických zařízení (viz kapitola Likvidace starého spotřebiče). Úspora energie Neotvírejte dveře chladničky častěji, než je nezbytně nutné. To je zvláště důležité za teplého a vlhkého počasí. Postarejte se o to, aby dveře chladničky (a zvláště mrazničky) byly otevřeny jen co nejkratší dobu. Zkontrolujte čas od času, zda je chladnička dost ochlazená (zda vzduch dobře cirkuluje větracími otvory v ovládacím panelu v soklu chladničky). Jakmile to používání chladničky a okolnosti umožní, přetočte termostat z vyšší polohy na nižší. Před vložením potravin do chladničky je nechte vychladnout na pokojovou teplotu. Vrstva ledu a námrazy zvyšuje spotřebu energie, a proto byste ji měli odstranit, jakmile dosáhne tloušťky 3 5 mm. Vadné nebo nedostatečné těsnění dveří může zvyšovat spotřebu energie, a proto byste je měli včas a odpovídajícím typem vyměnit. Větrací otvory na spodu chladničky by měl být stále čistý a bez prachu (řiďte se pokyny v kapitole Čištění chladničky). Nedodržování pokynů z kapitol Instalace chladničky a Úspora energie může způsobit vyšší spotřebu energie. 3

4 Důležité pokyny Tento přístroj nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálním schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dohledem nebo nejsou řádně poučené o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Nedovolte dětem, aby spotřebič používaly jako hračku. Stejné doporučení platí také při používání spotřebiče ze strany nezletilých osob. Pokud máte doma starou chladničku nebo mrazničku, kterou nepotřebujete a má zámek (dveřní zámek nebo západku), který nejde zevnitř otevřít, měli byste zajistit nepoužitelnost tohoto zámku. Tím ochráníte děti před tím, aby se ve spotřebiči zavřely. Novou chladničku připojte podle předpisů do sítě (řiďte se pokyny v kapitole Připojení do elektrické sítě). Když se vám zápach nebo barva některé potraviny bude zdát podezřelá, raději ji vyhoďte. Její konzumace by pro vás mohla být nebezpečná. Před každou opravou (kterou má provádět odborník), každým čištěním a před každou výměnou žárovky odpojte chladničku ze sítě. Neodmrazujte chladničku v žádném případě pomocí elektrických spotřebičů (např. fénu) a nepoužívejte žádné ostré předměty k odstranění námrazy. Používejte jen přiložené nebo výrobcem povolené pomůcky. V zájmu ochrany životního prostředí dávejte pozor na to, abyste nepoškodili zadní stěnu spotřebiče (srážník nebo potrubí při transportu starého spotřebiče) nebo chladicí systém uvnitř chladničky. Proto byste neměli při odmrazování chladničky používat žádné ostré předměty, nýbrž jen přiložené nebo výrobce povolené pomůcky. Chladnička obsahuje také chladivo a olej, a proto by se měl vadný spotřebič zlikvidovat podle požadavků ekologické bezpečnosti (viz kapitola Naše starost o životní prostředí). Pokud je poškozen přívodní kabel tohoto spotřebiče, musí ho z bezpečnostních důvodů vyměnit jen výrobce nebo jeho servis nebo osoba s požadovanou kvalifikací. Typový štítek se nachází uvnitř chladničky na pravé straně. Ochrana životního prostředí Informace týkající se správné likvidace elektrických a elektronických spotřebičů Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. Likvidace staré chladničky Dosloužilou chladničku je třeba ihned přestat používat. Zajistěte nepoužitelnost eventuálního dveřního zámku nebo západky, aby se do chladničky nemohly zavřít děti. Všechny chladničky a mrazničky obsahují také chladivo a jiné látky, které vyžadují speciální likvidaci. Proto byste se měli při likvidaci staré chladničky spojit s příslušným a kvalifikovaným komunálním podnikem, nebo se na něj informovat na svém obecním úřadě nebo u svého prodejce. V zájmu ochrany životního prostředí dávejte pozor na to, abyste nepoškodili potrubí na zadní stěně chladničky. Dbejte na to, aby se nepoškodilo potrubí v zadní části chladničky, aby nedošlo k zatížení životního prostředí. 4

5 Instalace a připojení Výběr místa Chladničku postavte do suché, pravidelně větrané místnosti. Povolená teplota místnosti pro bezvadný provoz chladničky je podmíněna provedením (třídou). Tyto údaje jsou uvedeny na typovém štítku. Chladnička nemá stát bezprostředně vedle zdrojů tepla (např. sporáku, otopných těles, zásobníku teplé vody aj.) a musí se chránit před přímými slunečními paprsky. Chladnička má stát minimálně 3 cm od elektrického nebo plynového sporáku, případně 30 cm od kamen. Pokud je tato vzdálenost menší, je třeba použít tepelně izolační desku. Třída Pokojová teplota SN (subnormální) od + 10 C do + 32 C N (normální) od + 16 C do + 32 C Připojení do elektrické sítě Chladnička je připojena do elektrické sítě přívodním kabelem. Zásuvka musí být opatřena zemnicím kontaktem (zásuvka s ochranným kontaktem). Předepsané napětí a frekvence jsou uvedeny na typovém štítku chladničky. Připojení do elektrické sítě a uzemnění musí být provedeno podle platných norem a předpisů. Chladnička odolává krátkodobým výkyvům napětí v rozsahu od 6 % do + 6 %. Nastavení výšky chladničky Tato chladnička má 4 výškově nastavitelné nožičky, které umožňují nastavení výšky od 82 cm do 90 cm. Nastavení výšky proveďte před vestavbou chladničky. Výška by měla být nastavena tak, aby se vrchní část chladničky nacházela těsně pod pracovní deskou (viz Návod k vestavbě). 5

6 Popis chladničky Odkládací plochy (1) Odkládací plochy můžete zasunout do libovolných vodicích lišt uvnitř chladničky. Jsou zajištěny před vytažením. Na 4 vrchní vodicí lišty položte odkládací plochy tak, že přední část spustíte níž a zadní část položíte na vodicí lišty a zasunete obloukem až na doraz. Na spodní 3 vodicí lišty položte odkládací plochy tak, že přední část trochu nadzvednete, zadní část položíte na vodicí lišty a obloukem je nasadíte a zasunete až na doraz. Když chcete odkládací plochy z chladničky vytáhnout, nadzvedněte trochu zadní část a vytáhněte ji v opačném pořadí ven. Skleněné odkládací plochy jsou chráněny plastovým rámem. Rychle se kazící potraviny by se měly uchovávat vzadu, protože je tam nejchladněji. Otvor na odtok vody z tající námrazy (2) Pod chladicí deskou, která ochlazuje vnitřek chladničky (je zabudována v zadní stěně) se nachází odtokový žlábek a otvor, kudy odtéká voda z tající námrazy. Odtokový žlábek a otvor nesmějí být zaneseny (např. zbytky potravin), a proto byste je měli častěji kontrolovat a v případě potřeby vyčistit (např. plastovým trnem). Nádoba na zeleninu a ovoce a servírovací podnos (3) Nádoba na zeleninu a ovoce je přikryta servírovacím podnosem. Servírovací podnos nad nádobou chrání zeleninu a ovoce před vyschnutím. Vnitřní strana dveří Na vnitřní straně dveří jsou přihrádky nebo nádoby na ukládání sýra, másla, vajec, jogurtů a dalších potravin v menších obalech, jako jsou tuby nebo konzervy. Dole na dveřích je místo na lahve. Vnitřní osvětlení chladničky Když jsou otevřeny dveře chladničky, svítí vnitřní osvětlení svítí (bez ohledu na to, v jaké poloze se nachází termostat). 6

7 Ovládání chladničky Chladnička se ovládá termostatem, který se nachází vpravo nahoře uvnitř chladničky. (Termostat se otáčí od polohy STOP (0) do polohy 7 a zpět.) Nastavení teploty Nastavení vyššího stupně na termostatu (až 7) znamená nižší teploty ve všech částech chladničky. Teplota uvnitř chladničky může klesnout i pod 0 C. Vyšší stupeň nastavujte na termostatu jen v případě, když je nižší teplota v chladničce žádoucí a když se doporučuje. Při normální pokojové teplotě doporučujeme střední nastavení teploty. Teplotu v chladničce ovlivňují změny okolní teploty. Podle toho byste měli také přizpůsobit nastavení termostatu. V poloze STOP (0) chladnička nefunguje (chladicí systém je vypnutý), ale spotřebič je pod napětím (když otevřete dveře chladničky, rozsvítí se vnitřní osvětlení). Teplota uvnitř chladničky závisí také na frekvenci otevírání dveří. Použití chladničky Uchovávání potravin v chladničce Rozhodující vliv na kvalitu uchovávaných potravin má správné používání chladničky, vhodné obaly potravin, udržování odpovídající teploty a dodržování hygienických předpisů. Veškeré potraviny, které se uchovávají v chladničce, musejí být odpovídajícím způsobem zabaleny, aby nepředávaly nebo nepřijímaly zápach nebo vlhkost (měly by se uchovávat v polyetylénové fólii nebo v sáčku, v alobalu, v mastném papíru apod. nebo v zakrytých nádobách či lahvích). Před vložením potravin do chladničky byste měli odstranit obal, ve kterém byly potraviny zakoupeny (např. obal jogurtových kelímků). Potraviny by měly být systematicky zabalené, aby nedocházelo k tomu, že se budou navzájem dotýkat (a mísit jejich zápachy a chutě). Zároveň by měla být zaručena dobrá cirkulace vzduchu kolem potravin. V chladničce se nesmějí uchovávat žádné výbušné a vznětlivé látky. Lahve s vysokoprocentním alkoholem musejí být těsně uzavřeny a musejí se ukládat ve svislé poloze. Potraviny by se neměly dotýkat zadní stěny chladničky! Potraviny nechte před vložením do chladničky dobře vychladnout. Křupavé a choulostivé potraviny uchovávejte v nejchladnějších zónách chladničky. Omezte otvírání dveří chladničky na co nejmenší míru. Nastavte termostat do takové polohy, při které se dosáhne nižších teplot. Teplotu byste měli nastavovat plynule, ale přitom by nemělo dojít k tomu, aby potraviny zmrzly. Měření teploty v příslušné chladicí zóně se provádí teploměrem postaveným do skleněné nádoby naplněné vodou. Spolehlivé odečtení teploty je možné až po několika hodinách v klidovém stavu. Některé organické roztoky, éterické oleje v citronové a pomerančové kůře, kyselina máslová apod. mohou při dlouhotrvajícím kontaktu způsobit poškození a předčasné zestárnutí plastových povrchů nebo těsnění. Nepříjemný zápach v chladničce naznačuje, že vnitřek není čistě umytý, nebo že se v chladničce nacházejí zkažené potraviny. Zápach můžete odstranit nebo zmírnit tím, že do vody na mytí vnitřku chladničky přidáte několik kapek octa. Doporučuje se použít také filtry s aktivním uhlíkem, které čistí vzduch, nebo neutralizují zápach. Když na několik dní odjedete, vyjměte z chladničky potraviny, které se snadno kazí. 7

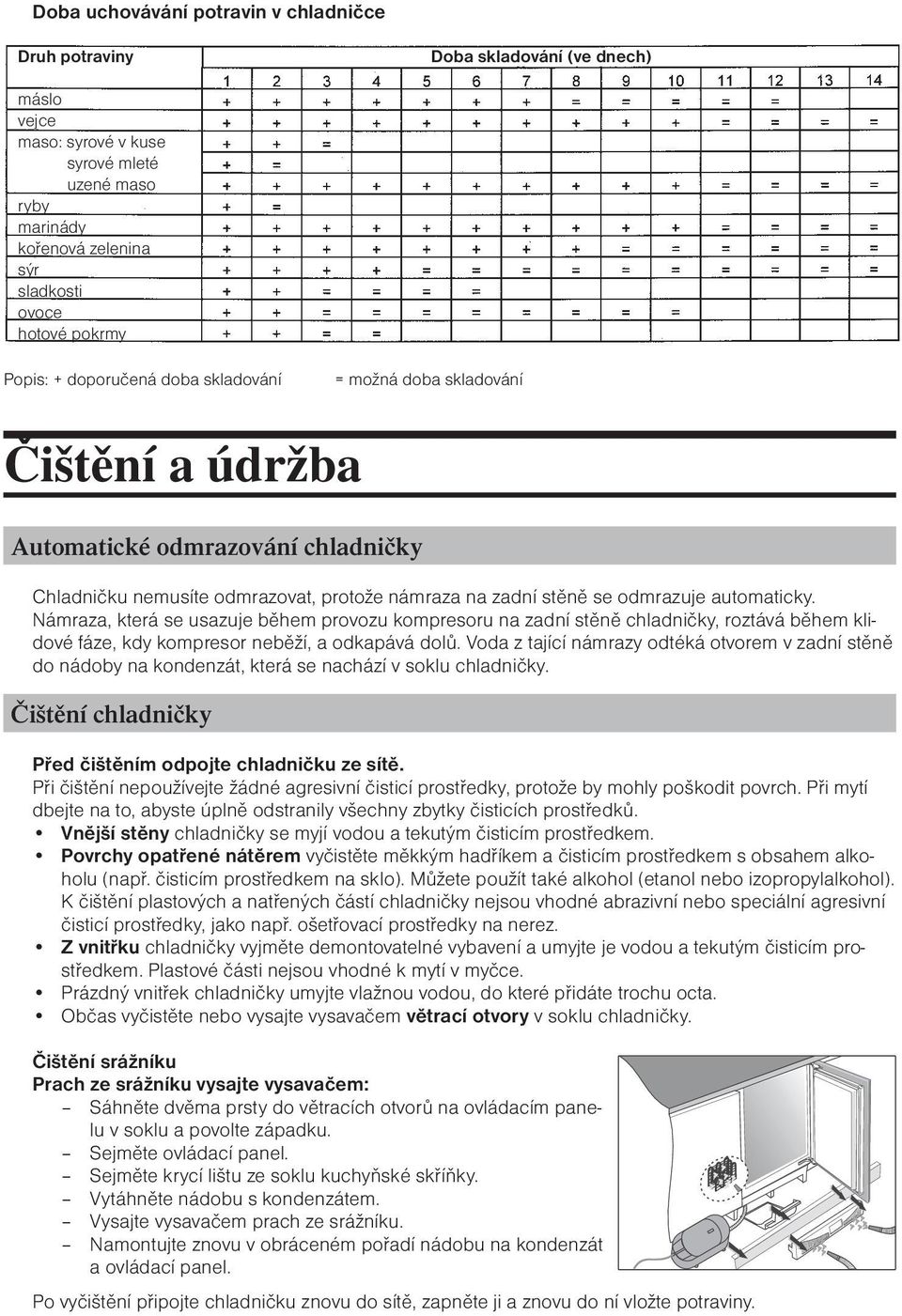

8 Doba uchovávání potravin v chladničce Druh potraviny Doba skladování (ve dnech) máslo vejce maso: syrové v kuse syrové mleté uzené maso ryby marinády kořenová zelenina sýr sladkosti ovoce hotové pokrmy Popis: + doporučená doba skladování = možná doba skladování Čištění a údržba Automatické odmrazování chladničky Chladničku nemusíte odmrazovat, protože námraza na zadní stěně se odmrazuje automaticky. Námraza, která se usazuje během provozu kompresoru na zadní stěně chladničky, roztává během klidové fáze, kdy kompresor neběží, a odkapává dolů. Voda z tající námrazy odtéká otvorem v zadní stěně do nádoby na kondenzát, která se nachází v soklu chladničky. Čištění chladničky Před čištěním odpojte chladničku ze sítě. Při čištění nepoužívejte žádné agresivní čisticí prostředky, protože by mohly poškodit povrch. Při mytí dbejte na to, abyste úplně odstranily všechny zbytky čisticích prostředků. Vnější stěny chladničky se myjí vodou a tekutým čisticím prostředkem. Povrchy opatřené nátěrem vyčistěte měkkým hadříkem a čisticím prostředkem s obsahem alkoholu (např. čisticím prostředkem na sklo). Můžete použít také alkohol (etanol nebo izopropylalkohol). K čištění plastových a natřených částí chladničky nejsou vhodné abrazivní nebo speciální agresivní čisticí prostředky, jako např. ošetřovací prostředky na nerez. Z vnitřku chladničky vyjměte demontovatelné vybavení a umyjte je vodou a tekutým čisticím prostředkem. Plastové části nejsou vhodné k mytí v myčce. Prázdný vnitřek chladničky umyjte vlažnou vodou, do které přidáte trochu octa. Občas vyčistěte nebo vysajte vysavačem větrací otvory v soklu chladničky. Čištění srážníku Prach ze srážníku vysajte vysavačem: Sáhněte dvěma prsty do větracích otvorů na ovládacím panelu v soklu a povolte západku. Sejměte ovládací panel. Sejměte krycí lištu ze soklu kuchyňské skříňky. Vytáhněte nádobu s kondenzátem. Vysajte vysavačem prach ze srážníku. Namontujte znovu v obráceném pořadí nádobu na kondenzát a ovládací panel. Po vyčištění připojte chladničku znovu do sítě, zapněte ji a znovu do ní vložte potraviny.

9 Občasné čištění srážníku Pokud chcete, aby chladnička lépe fungovala a spotřebovala méně energie, doporučujeme vám, abyste občas setřeli prach ze srážníku a také ze zadní stěny chladničky. Před čištěním odpojte chladničku ze sítě. Vyjměte z chladničky potraviny. Sejměte krycí lištu ze soklu kuchyňské skříňky. Povolte šrouby, kterými je chladnička připevněna k pracovní desce kuchyňské skříňky. Vytáhněte chladničku ven, abyste mohli vyčistit srážník na zadní stěně chladničky. Povolte šrouby na krytu srážníku a kryt sejměte. Otřete prach a nečistoty ze srážníku. Po vyčištění připojte chladničku znovu do sítě, zapněte ji a znovu do ní vložte potraviny. Odstavení chladničky Pokud nebudete chladničku delší dobu používat, otočte termostat do polohy STOP (0). Pak chladničku odpojte ze sítě, vyjměte potraviny, odmrazte ji a umyjte. Dveře chladničky nechte pootevřené. Odstraňování eventuálních funkčních poruch Během provozu chladničky může dojít k provozním poruchám. Uvádíme jen některé poruchy, které jsou většinou důsledkem nesprávného používání a které můžete sami odstranit. Po připojení do sítě chladnička nefunguje. Zkontrolujte, zda je zásuvka pod napětím a zda je chladnička zapnutá (termostat musí být v provozní poloze). Chladicí systém je už delší dobu nepřetržitě v provozu. Příliš časté otevírání dveří, nebo jsou dveře příliš dlouho otevřené. Dveře nejsou správně zavřené (cizí předmět mezi dveřmi a rámem, vysazené dveře, poškozené těsnění ) Do chladničky jste vložili příliš mnoho čerstvých potravin najednou. Nedostatečné chlazení kompresoru a srážníku. Zkontrolujte cirkulaci vzduchu větracími otvory v krycí liště soklu a očistěte nebo vysajte prach ze srážníku. Držte se pokynů v kapitole Čištění a údržba. Tvoření námrazy na vnitřní zadní stěně chladničky Dokud odtéká voda do žlábku a otvorem do nádoby na dně soklu chladničky, je zaručeno normální, automatické odmrazování chladničky. V případě, že se na vnitřní zadní stěně vytvoří nadměrná vrstva námrazy (3 5 mm), odmrazte ji ručně. Otočte termostat do polohy STOP (0) a nechte chladničku otevřenou. Nepoužívejte žádné elektrické spotřebiče (např. fén) k odmrazování a žádné ostré předměty k odstraňování nadměrné vrstvy námrazy. Po ukončeném odmrazování otočte termostat znovu do požadované polohy a zavřete dveře chladničky. Nadměrné tvoření námrazy je důsledkem: špatného utěsnění dveří chladničky (pokud je těsnění znečištěné nebo poškozené, vyčistěte je nebo vyměňte), příliš častým nebo příliš dlouhým otevíráním dveří chladničky, vložením příliš teplých potravin do chladničky, tím, že potraviny nebo nádoby se dotýkají zadní stěny. 9

10 Akustický varovný signál Je-li srážník zaprášený, pak při každém otevření dveří uslyšíte akustický signál. Po odstranění závady se akustický varovný signál vypne. Zkontrolujte, zda vzduch správně cirkuluje oběma větracími otvory v liště soklu a vyčistěte nebo vysajte prach ze srážníku. Dodržujte pokyny v kapitole Čištění a údržba. Do prohlubně na dně chladničky teče voda. Z chladničky vytéká voda v případě, když je zanesený odtokový otvor, nebo když voda z tající námrazy kape mimo odtokový žlábek. Vyčistěte zanesený otvor, např. plastovým trnem. Odmrazte příliš silnou vrstvu námrazy ručně (řiďte se pokyny v odstavci Tvoření námrazy na vnitřní zadní stěně chladničky). Provozní zvuky Chlazení v chladničkách a mrazničkách umožňuje chladicí systém s kompresorem, který se projevuje určitými zvuky. Intenzita těchto zvuků závisí na umístění chladničky, jejím používání a stáří. Během provozu kompresoru se může ozývat bublavý zvuk, v klidovém stavu kompresoru je naopak slyšet proudění kapaliny. To je normální a nijak to neovlivňuje životnost spotřebiče. Po uvedení chladničky do provozu se mohou provozní zvuky kompresoru a proudění kapaliny ozývat hlasitěji. Není to známka poruchy a nijak to neovlivňuje životnost spotřebiče. Při dalším provozu se intenzita těchto zvuků pomalu snižuje. Někdy se při provozu chladničky ozývají neobvyklé nebo hlasitější zvuky, které jsou nezvyklé a zpravidla jsou důsledkem nevhodného umístění chladničky. Chladnička musí stát vodorovně a stabilně na pevné podlaze. Chladnička se nesmí dotýkat stěny nebo blízkých kuchyňských skříněk. Zkontrolujte, zda je vnitřní vybavení chladničky na svém místě, případně zda hluk není způsoben plechovkami, lahvemi nebo jinými nádobami, které se vzájemně dotýkají. Výměna žárovky Před výměnou žárovky odpojte chladničku bezpodmínečně ze sítě. Zatlačte prsty zezadu kryt, který zakrývá žárovku (směr šipky 1), tak, aby odskočil. Kryt sejměte (směr šipky 2) a vyměňte vadnou žárovku za novou (E14, max. 15 W). Nevyhazujte starou žárovku do běžného odpadu. Žárovka je spotřební materiál. Neplatí na ni záruka. 10

11 Informační list Obchodní značka FAGOR Model (typ) FIS-820 Typ spotřebiče 1 Třída energetické účinnosti [1] A+ Spotřeba el. energie [2] kwh/rok 117 Čistý úložný objem chladničky l 143 Čistý úložný objem mrazničky l Počet hvězdiček 0 Doba náběhu teploty (skladování) hod Mrazící výkonnost Kg/24hod Třída klimatu Hluk [3] db(a) 42 SN/ST Poznámky k tabulce: [1] Na stupnici od A (vyšší) po G (nižší). [2] Spotřeba el. enargie je výsledkem zkoušky dle mezinárodních norem. Skutečná spotřeba je závislá na umístění a používání spotřebiče včetně otvírání dveří. [3] Deklarovaná hladina akustického výkonu vyzařovaného spotřebičem a šířeného vzduchem ZMĚNY, KTERÉ NEOVLIVŇUJÍ FUNKCI SPOTŘEBIČE, JSOU VYHRAZENY. 11

12 CHLADNIČKA MODEL FIS-820 FIS-824 CIV-820 Návod k vestavbě CH 54/55/56

13 Rozměry k vestavbě 2

14 Nastavení výšky 3

15 Umístění spotřebiče pod pracovní desku 4

16 Upevnění dvířek kuchyňské skříňky 5

17 6

18 Upevnění krytu nosníku dveří 7

19 Upevnění spotřebiče pod pracovní desku 8

20 Nasazení krycí lišty soklu 9

21 Výměna zavírání dveří (pokud je nutná) 10

22 11

23 Výměna zavírání dvířek mrazicí přihrádky (mají jen některé modely) 12

24 Otevření dvířek mrazicí přihrádky 13
