Petlice pro systémy CES

Transkript

1 Petlice pro ochranné kryty Dle normy EN musejí být pohyblivé blokovací ochranné kryty vybaveny blokovacím zařízením s jištěním ochranného krytu nebo bez něj. Přitom je nezbytné, aby se zastavily nebezpečné funkce stroje, jestliže se ochranný kryt přestane nacházet v zavřené poloze; při zavření blokovacího ochranného krytu neuvedly do chodu nebezpečné funkce stroje. Při cíleném otevření petlice ochranných dveří EUCHNER se aktuátor připevněný na rukojeti přesune mimo detekční oblast bezpečnostního spínače nebo čtecí hlavy. Petlice pro ochranné kryty nabízejí důležité přednosti: Petlice představují mechanický prvek k jištění ochranného krytu, tj. pohybem dveří na pantech nemůže dojít k neúmyslnému otevření monitorovacího proudového obvodu. Zamezuje se tak nechtěnému zastavení stroje. V případě vibrací ochranných dveří se síla přenáší na mechanicky odolnou petlici, nikoli na bezpečnostní spínač. Bezpečnostní spínač a aktuátor jsou tak chráněny proti poškození. Petlice mohou chránit osoby, které se musejí zdržovat v nebezpečném prostoru, například při provádění servisu nebo při seřizování. Zavěšení jednoho nebo více jednoduchých visacích zámků do vytažené petlice spolehlivě zamezuje nechtěnému zavření otevřených pohyblivých ochranných krytů a vzniku nebezpečných stavů. Ochrana pracovníků obsluhy. Jako ochranné kryty se velice často používají standardní hliníkové profi ly. Na ně se dá petlice mimořádně snadno namontovat. Optimální přizpůsobení petlic standardu běžnému na trhu. Petlice jsou k dispozici pro téměř všechny bezpečnostní systémy EUCHNER: velký sortiment; kompletní program výrobků. 225

2 Petlice CES-A-A V kombinaci se čtecí hlavou CES-A-LNA nebo Petlice CES-A-A Snadná montáž čtecí hlavy na konzolu jazýčku závory Kulový aretační mechanismus 4 70 Rám ochranné mříže CES napravo profily a kryt stroje závěsy napravo nebo. Čtecí hlavu a vyhodnocovací jednotku objednávejte zvlášť Další druhy petlic na dotázání Jazýček závory Konzola 62 Petlice CES-A-A Otevřená poloha: bez aretace

3 Petlice CES-A-A/F Páka k únikovému odsunutí petlice a otevření dveří zevnitř nebezpečného prostoru V kombinaci se čtecí hlavou CES-A-LNA nebo Petlice CES-A-A/F Snadná montáž čtecí hlavy na konzolu jazýčku závory Petlice s aretací - V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření napravo 1 profi ly a kryt stroje závěsy napravo nebo. 30 ca ) 62 Čtecí hlavu a vyhodnocovací jednotku objednávejte zvlášť Jazýček závory Konzola 1) Petlice CES-A-A/F 1) Petlice s aretací. V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Odjištění vytažením aretačního knoflíku. Zavřená poloha: bez aretace

4 Petlice CEM-A a CEM-C V kombinaci se čtecí hlavou CEM-A-LE05 nebo Petlice CEM-A Petlice CEM-C zrcadlově Snadná montáž čtecí hlavy 93 M5 (4x) 0 profily a kryt stroje M5 Čtyři bezpečnostní šrouby, přiloženy Čtecí hlavu, aktuátor a vyhodnocovací jednotku objednávejte zvlášť Další druhy petlice (například s mechanickou aretací v zavřené poloze petlice) na dotázání napravo <59> <136> <5> Petlice CEM-A Žádná Pro dveře se závěsy napravo Petlice CEM-C Žádná Pro dveře se závěsy

5 Petlice CES-A-C Pro bezkontaktní bezpečnostní spínač CES-A-C /CES-A-W / CES-AR Připojení konektorem M. nebo Petlice CES-A-C z obou stran Aretace proti nechtěnému otevření (vibrace) Snadná montáž bezpečnostního spínače na konzolu jazýčku závory Kulový aretační mechanismus napravo profi ly a kryt stroje závěsy napravo nebo Bezpečnostní spínač objednávejte zvlášť Další druhy petlice (například s mechanickou aretací v zavřené poloze petlice) na dotázání Petlice CES-A-C Otevřená poloha: bez aretace

6 Petlice CES-A-C/F Páka k únikovému odsunutí petlice a otevření dveří zevnitř nebezpečného prostoru Pro bezkontaktní bezpečnostní spínač CES-A-C /CES-A-W / CES-..-C01- Připojení konektorem M. nebo Petlice CES-A-C/F A Aretace proti nechtěnému otevření (vibrace) Snadná montáž bezpečnostního spínače na konzolu jazýčku závory Petlice s aretací - V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Kulový aretační mechanismus 10 1) napravo profily a kryt stroje závěsy napravo nebo. Bezpečnostní spínač objednávejte zvlášť ) Petlice s aretací. V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Odjištění vytažením aretačního knoflíku. Petlice CES-A-C/F

7 Petlice CES-AC-AR-C01-AH-SA-C2296 Předem namontovaný bezpečnostní spínač Připojení konektorem M. nebo Plech na ochranu bezpečnostního spínače Petlice CES-AC-AR-C01-AH-SA-C2296 Aktuátor CES zalisován do jazýčku závory 7 Bezpečnostní spínač namontován na konzole spínače Petlice s aretací. Kulový aretační mechanismus Aretace proti nechtěnému otevření (vibrace) A profi ly a kryt stroje závěsy napravo nebo. napravo Na konzole spínače namontován ochranný plech Bezpečnostní spínač CES-AR-C- 01-AH-SA-09941, resp. CES-A- P-C01-AH-SB-11 je součástí dodávky Informace o bezpečnostním spínači najdete na straně ) Petlice s aretací. V zavřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému otevření Petlice CES-AC-AR-C01-AH-SA-C2296 Petlice CES-AC-AP-C01-AH-SB-C2296 Zavřená poloha: kulový aretační mechanismus Zavřená poloha: kulový aretační mechanismus Petlice s předem namontovaným bezpečnostním spínačem CES-AR-C01-AH-SA pro dveře se závěsy napravo nebo Petlice s předem namontovaným bezpečnostním spínačem CES-AP-C01-AH-SB-11 pro dveře se závěsy napravo nebo

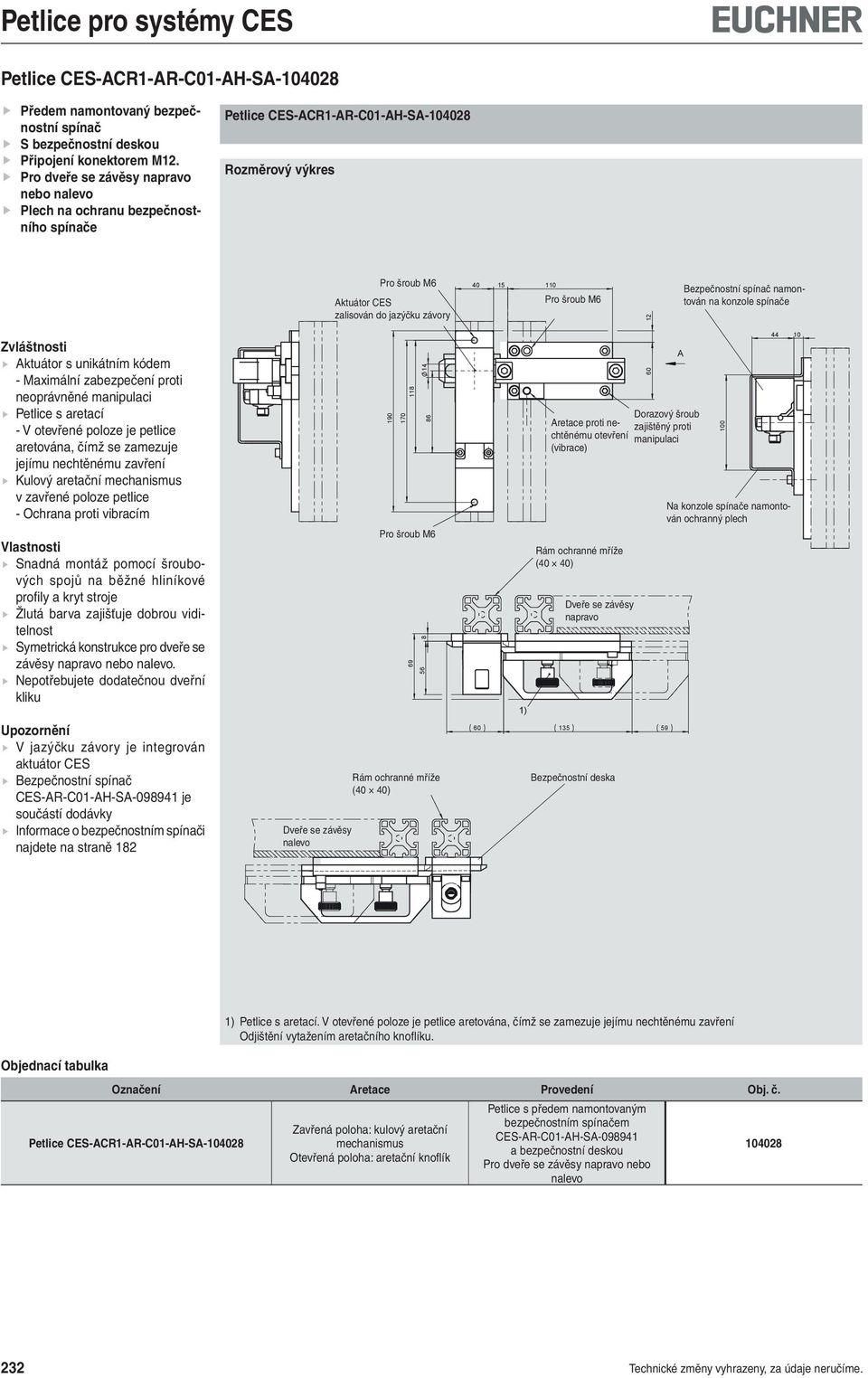

8 Petlice CES-ACR1-AR-C01-AH-SA-102 Předem namontovaný bezpečnostní spínač S bezpečnostní deskou Připojení konektorem M. nebo Plech na ochranu bezpečnostního spínače Petlice CES-ACR1-AR-C01-AH-SA-102 Aktuátor CES zalisován do jazýčku závory Bezpečnostní spínač namontován na konzole spínače Petlice s aretací - V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Kulový aretační mechanismus profily a kryt stroje závěsy napravo nebo. Bezpečnostní spínač CES-AR-C01-AH-SA je součástí dodávky Informace o bezpečnostním spínači najdete na straně ) Aretace proti nechtěnému otevření (vibrace) napravo Bezpečnostní deska A Na konzole spínače namontován ochranný plech 10 1) Petlice s aretací. V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Odjištění vytažením aretačního knoflíku. Petlice CES-ACR1-AR-C01-AH-SA-102 Zavřená poloha: kulový aretační mechanismus Petlice s předem namontovaným bezpečnostním spínačem CES-AR-C01-AH-SA a bezpečnostní deskou

9 Petlice CES-AC/F-A.-C01-AH-S.- Páka k únikovému odsunutí petlice a otevření dveří zevnitř nebezpečného prostoru Předem namontovaný bezpečnostní spínač S bezpečnostní deskou Připojení konektorem M. nebo Plech na ochranu bezpečnostního spínače Petlice s aretací - V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Kulový aretační mechanismus profi ly a kryt stroje závěsy napravo nebo. Bezpečnostní spínač CES- -AR-C01-AH-SA-09941, resp. CES-AP-C01-AH-SB-11, resp. CES-AP-C01-CH-SB je součástí dodávky Informace o bezpečnostních spínačích najdete na straně 130 a Petlice CES-AC/F-A.-C01-AH-S ) Aretace proti nechtěnému otevření (vibrace) Rám ochranné mříže napravo Bezpečnostní deska A Bezpečnostní spínač namontován na konzole spínače Na konzole spínače namontován ochranný plech 10 Petlice CES-AC/F-AR-C01-AH-SA Petlice CES-AC/F-AP-C01-AH-SB Petlice CES-AC/F-AP-C01-CH-SB ) Petlice s aretací. V otevřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému zavření Odjištění vytažením aretačního knoflíku. Petlice s předem namontovaným bezpečnostním spínačem CES-AR-C01-AH-SA a bezpečnostní deskou Petlice s předem namontovaným bezpečnostním spínačem CES-AP-C01-AH-SB-11 a bezpečnostní deskou Petlice s předem namontovaným bezpečnostním spínačem CES-AP-C01-CH-SB a bezpečnostní deskou

10 Petlice CES-AC-AP-C01-CH-SB-355 Předem namontovaný bezpečnostní spínač Připojení konektorem M. nebo Petlice CES-AC-AP-C01-CH-SB-355 Aktuátor CES zalisován do jazýčku závory 7 Bezpečnostní spínač namontován na konzole spínače Bezpečnostní spínač Multicode (není třeba ukládat kódy ovládacích prvků) Petlice s aretací. Kulový aretační mechanismus Aretace proti nechtěnému otevření (vibrace) A profily a kryt stroje závěsy napravo nebo. napravo Na konzole spínače namontován ochranný plech Bezpečnostní spínač CES-AP- -C01-CH-SB-10679, resp. CES-A- P-C01-CH-SB je součástí dodávky Informace o bezpečnostním spínači najdete na straně ) Petlice s aretací. V zavřené poloze je petlice aretována, čímž se zamezuje jejímu nechtěnému otevření Petlice CES-AC-AP-C01-CH-SB-355 Petlice CES-AC-AP-C01-CH-SB-354 Petlice s předem namontovaným bezpečnostním spínačem CES-AP-C01-CH-SB Petlice s předem namontovaným bezpečnostním spínačem CES-AP-C01-CH-SB

11 Petlice CET-A-C V kombinaci se systémem CET nebo Petlice CET-A-C 75 z obou stran , ,25 21,3 21,3 Snadná montáž profi ly a kryt stroje závěsy napravo nebo. Čtecí hlavu, aktuátor a vyhodnocovací jednotku objednávejte zvlášť Další druhy petlice (například s mechanickou aretací v zavřené poloze petlice) na dotázání Montážní poloha bezpečnostního spínače / čtecí hlavy má vliv na bezpečnostní kategorii (viz stranu 63, a 194) napravo (65,5) Petlice CET-A-C Žádná Zavřená poloha: bez aretace Petlice CET-A-C/F, pro systém CET s únikovým odjišťovacím prvkem Aktuátor CET - Jisticí síla 5000 N CET-A-BWK-50X 235

12 Petlice CET-A-C-C230 V kombinaci se systémem CET Vhodná speciálně pro kyvné dveře nebo Petlice CET-A-C-C230 21,3 75 z obou stran 21,3 65, ,25 M5 (4x) 104 Umožňuje otevírat dveře ven i dovnitř, díky čemuž se zvlášť hodí pro kyvné dveře Snadná montáž M6 (4x) 34 36,5 profily a kryt stroje závěsy napravo nebo. 30 napravo Čtecí hlavu, aktuátor a vyhodnocovací jednotku objednávejte zvlášť Další druhy petlice (například s mechanickou aretací v zavřené poloze petlice) na dotázání Montážní poloha bezpečnostního spínače / čtecí hlavy má vliv na bezpečnostní kategorii (viz stranu 63, a 194) , Petlice CET-A-C-C230 Žádná. Petlici lze otevřít směrem ven i dovnitř (nemá doraz). Aktuátor CET - Jisticí síla 5000 N CET-A-BWK-50X 236
