1 Příloha č. 1 Zadávací dokumentace TECHNICKÁ SPECIFIKACE

2 OBSAH 1. ÚVOD SEZNAM PŘÍLOH POPIS KOLEJOVÉHO SYSTÉMU POPIS OCELOVÉHO BOXU POŽADAVKY NA VÝROBU OCELOVÉ KONSTRUKCE PODMÍNKY MONTÁŽE OCELOVÉ KONSTRUKCE VÝCHOZÍ STAV PRO MONTÁŽ OCELOVÉ KONSTRUKCE PODMÍNKY PRO REALIZACI MONTÁŽE OCELOVÉ KONSTRUKCE POŽADAVKY PŘI PŘEJÍMCE KRITÉRIA PŘIJATELNOSTI PRO PŘEJÍMKU DODÁVKY POŽADAVKY NA OBSAH NABÍDKY

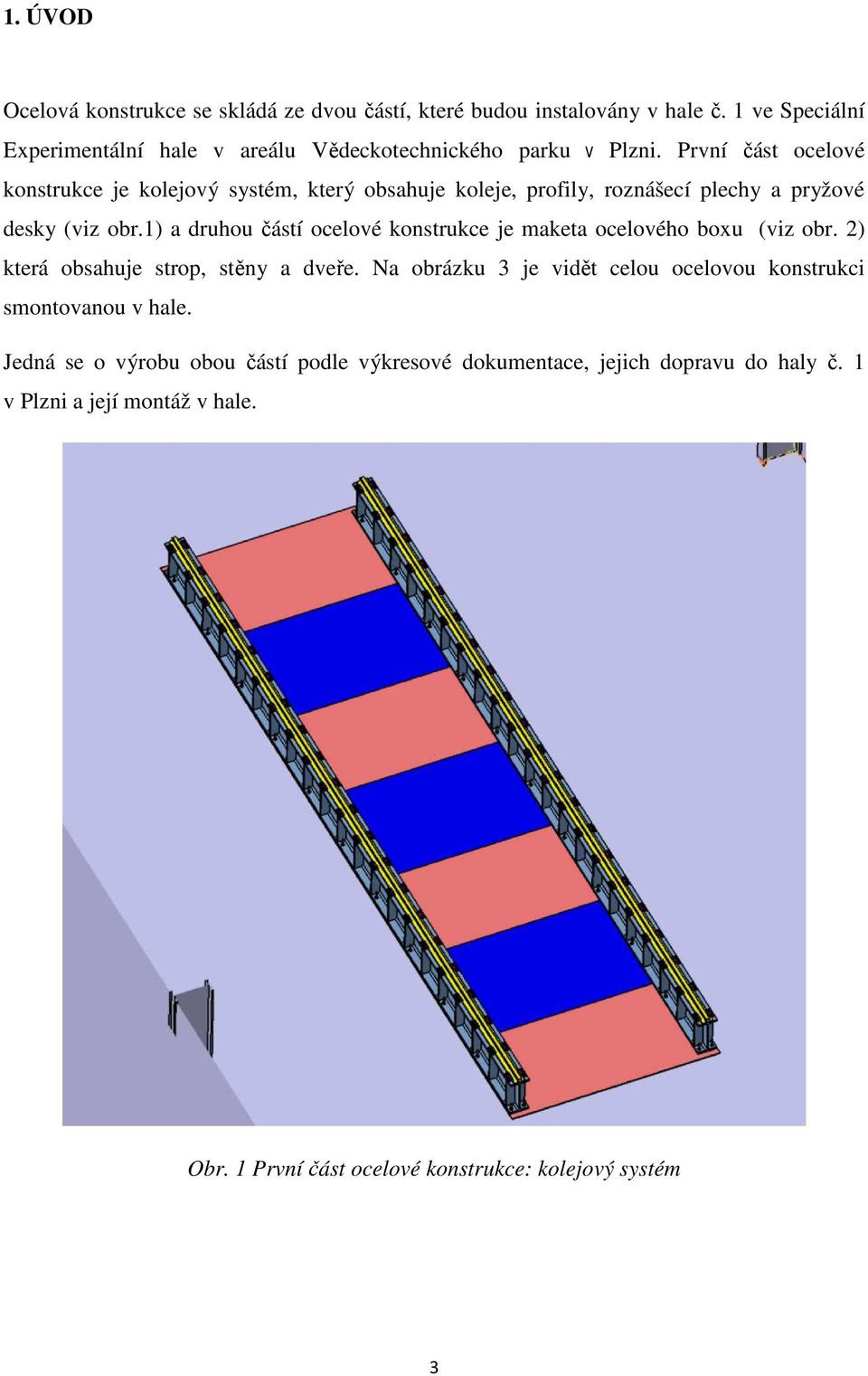

3 1. ÚVOD Ocelová konstrukce se skládá ze dvou částí, které budou instalovány v hale č. 1 ve Speciální Experimentální hale v areálu Vědeckotechnického parku v Plzni. První část ocelové konstrukce je kolejový systém, který obsahuje koleje, profily, roznášecí plechy a pryžové desky (viz obr.1) a druhou částí ocelové konstrukce je maketa ocelového boxu (viz obr. 2) která obsahuje strop, stěny a dveře. Na obrázku 3 je vidět celou ocelovou konstrukci smontovanou v hale. Jedná se o výrobu obou částí podle výkresové dokumentace, jejich dopravu do haly č. 1 v Plzni a její montáž v hale. Obr. 1 První část ocelové konstrukce: kolejový systém 3

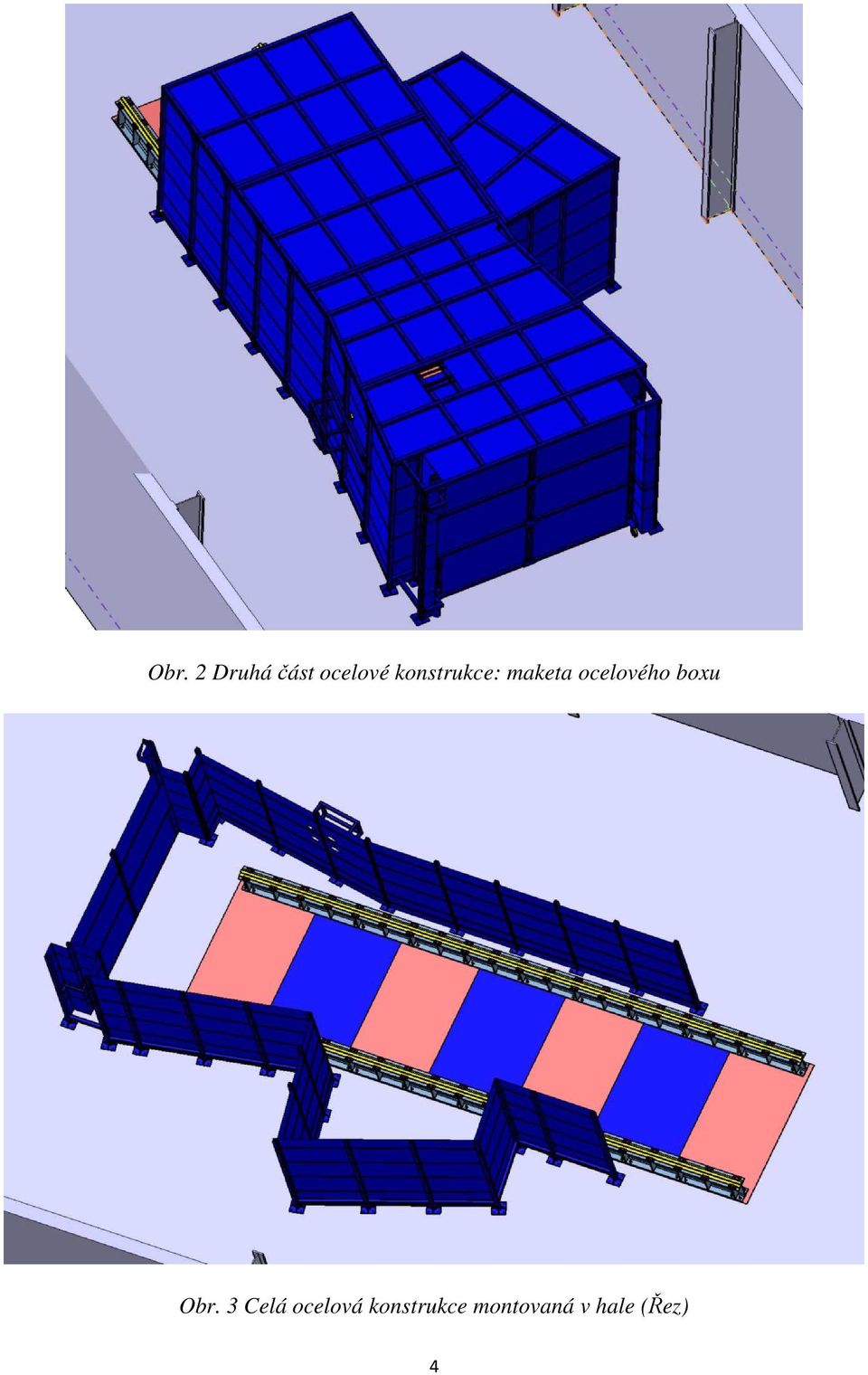

4 Obr. 2 Druhá část ocelové konstrukce: maketa ocelového boxu Obr. 3 Celá ocelová konstrukce montovaná v hale (Řez) 4

5 2. SEZNAM PŘÍLOH Seznam obsahuje názvy příloh a dalších podkladů této Technické specifikace v elektronických formátech. Příloha 1 - Výkresy Speciální Experimentální hale (dokum. skuteč. provedení) v měřítku 1 : 100 (pdf). 1A půdorys Základů, 1B půdorys 1. NP + 0,00, 1C půdorys 2. NP + 4,50, 1D půdorys střechy, 1E řez B-B, 1F řez C-C, 1G řez D-D, 1H řez E-E, 1I pohled jižní, 1J pohled východní, 1K pohled severní, 1L pohled západní, Příloha 2 - Projektová dokumentace skutečného provedení stavby technická zpráva. Příloha 3 Výrobní a montážní dokumentace ocelové konstrukce (výkresy, kusovníky a svařovací tabulky) (pdf). Příloha 4 Situace trvalého dopravního značení (pdf). Příloha 5 Situace přechodného dopravního značení (pdf). Příloha 6 Výkaz/výměr ocelové konstrukce (pdf). 5

6 3. POPÍS KOLEJOVÉHO SYSTÉMU Kolejový systém se skládá ze: - 2 x kolejnice A65, - Upínek s excentrickými vložkami, které umožní nastavení a upevnění kolejnice, - 2 x zpevněného ocelového profilu HEA položeného na plechu a připevněného do betonu díky chemickým kotvám, - Ocelových plechů o tloušťce 10 mm položených na betonové podlaze, - Pryžových desek umístěných mezi profily a plechy. Profily, ocelové plechy a pryžové desky jsou připevněné do betonové podlahy díky chemickým kotvám a kotevním šroubům. Na obrázcích 4 a 5 je vidět kolejový systém. V příloze 3 jsou výrobní a montážní výkresy kolejového systému, podle kterých má dodavatel vyrábět a montovat kolejový systém. Obr. 4 Kolejový systém 6

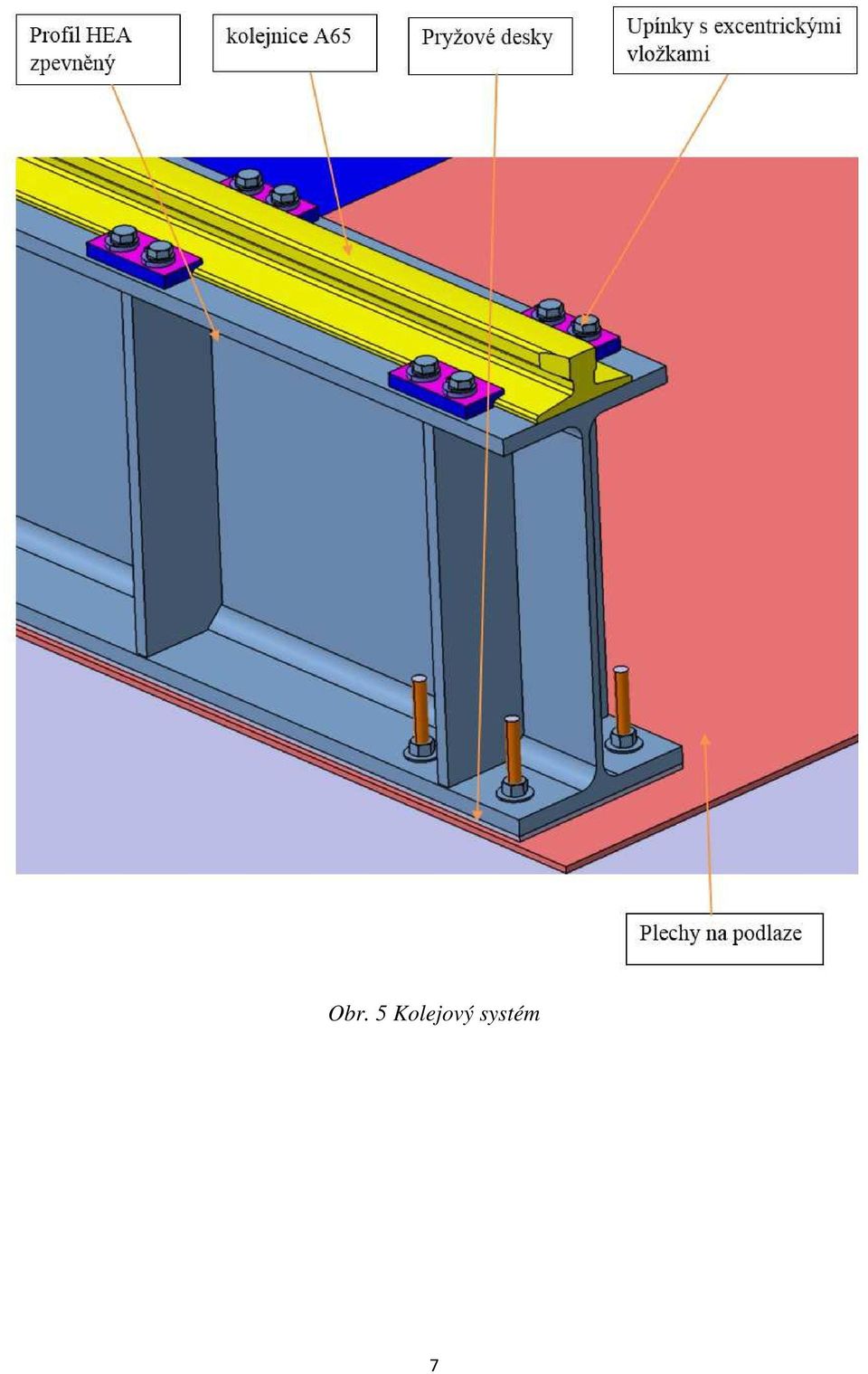

7 Obr. 5 Kolejový systém 7

8 4. POPÍS OCELOVÉHO BOXU Maketa ocelového boxu se skládá ze: - Bočních stěn: 9 x svařované moduly spojené mezi sebou díky jacklům a/nebo ocelovým plechům o tloušťce 15 mm. Svařované moduly jsou připevněné do betonové podlahy díky chemickým kotvám a kotevním šroubům. Na modulech jsou montované plechy o tloušťce 3 mm. - Stropu: 4 x svařované moduly šroubované na bočných stěnách. Na modulech jsou montované plechy o tloušťce 3 mm. - Rotační dveře: 2 x svařované moduly spojené mezi sebou díky ocelovým plechům o tloušťce 15 mm. Dveře jsou montované na dvou pantech, které jsou svařované na jednom modulu bočních stěn. Obr. 6 Maketa ocelového boxu 8

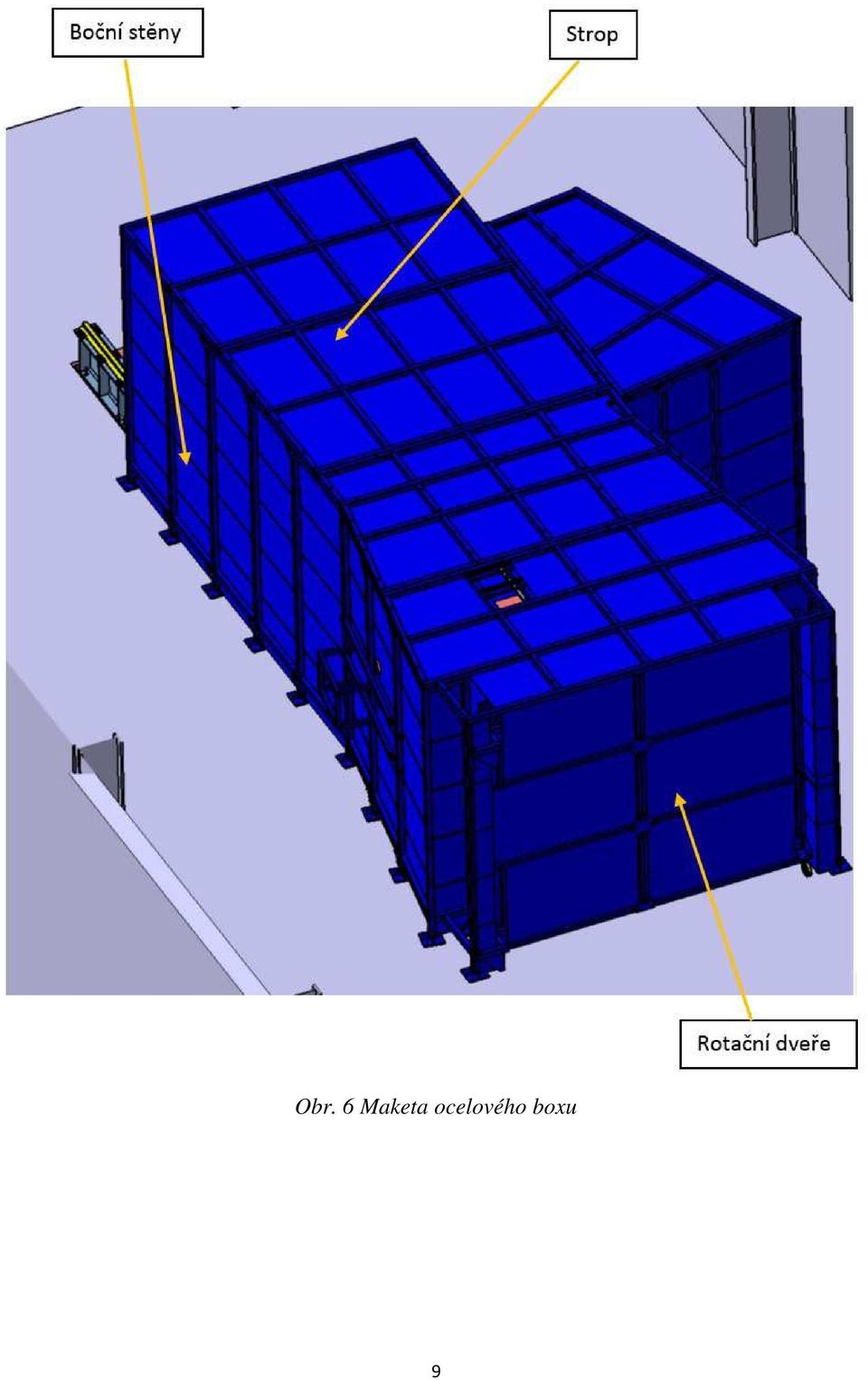

9 Obr. 6 Maketa ocelového boxu 9

10 5. POŽADAVKY NA VÝROBU OCELOVÉ KONSTRUKCE Výroba a montáž ocelové konstrukce bude provedená podle výrobní a montážní dokumentace příloha č. 3. Konstrukce musí být vyrobena dle následujících norem: ČSN EN ( ) Provádění ocelových konstrukcí - Požadavky na posouzení shody dílců (2010). ČSN EN Technické požadavky na ocelové konstrukce (2009). ČSN EN ( ) Plechy ocelové válcované za tepla, tloušťky od 3 mm. Mezní úchylky rozměrů, tvaru a hmotnosti. ČSN EN ISO :2006 Požadavky na jakost při tavném svařování kovových materiálů Část 2: Vyšší požadavky na jakost. ČSN EN Kovové výrobky - Druhy dokumentů kontroly Třída provedení ocelové konstrukce podle normy ČSN EN bude EXC2. Certifikát materiálu 2.2 podle normy ČSN EN je požadován. Celá ocelová konstrukce bude natřená barvou RAL 7035 světle šedá. Dodavatel má možnost nabídnout drobné změny v designu ocelové konstrukce. Změny v designu ocelové konstrukce musí byt odsouhlaseny zadavatelem. 10

11 6. PODMÍNKY MONTÁŽE OCELOVÉ KONSTRUKCE Obr. 8 Speciální Experimentální hala v Plzni 6.1 VÝCHOZÍ STAV PRO MONTÁŽ OCELOVÉ KONSTRUKCE Ocelová konstrukce bude montována v hale č. 1 ve Speciální Experimentální hale v areálu Vědeckotechnického parku v Plzni. Pro ocelovou konstrukci je připravena podlaha tvořena drátkobetonovou deskou o nosnosti 10 t/m2. Skutečné provedení stavební konstrukce je uvedeno v příloze 2. Plochu pro uložení ocelové konstrukce tvoří neupravený povrch nosné železobetonové konstrukce. Zásadním podkladem pro montáž ocelové konstrukce budou stavební výkresy objektu a dokumentace skutečného provedení stavby (viz příloha 1 a 2). 11

12 6.2 PODMÍNKY PRO REALIZACI A MONTÁŽ OCEL. KONSTRUKCE Montáž ocelové konstrukce bude probíhat v hale č. 1. Speciální Experimentální haly. Výchozí stav z hlediska parametrů stavebních konstrukcí je popsán v části 5.1 této Technické specifikace a technické řešení je v příloze 2. Speciální Experimentální hala se nachází v Plzeňským vědeckotechnickým parku III Plzeň- Borská. V příloze 4 a 5 je uvedeno dopravního značení. Prostory na parkovišti a komunikacích uvnitř areálu Speciální Experimentální haly jsou prostory mimo veřejné komunikace a v zásadě zde tedy platí úprava vlastníka objektu (což je např. omezení rychlosti na 20km/h a oddělení prostoru pro osobní a nákladní vozidla) anebo klasická přednost zprava. Na výjezdu z areálu je značka STOP. Na přístupu do haly jsou vrata na jižní straně objektu na úrovni ± 0,00. Vrata jsou široká 4,5 m s výškou 5,5 m. V hale č. 1. Speciální Experimentální haly je k dispozici mostový jeřáb o nosnosti 50 tun. Během realizace dodávky zadavatel předá dodavateli, bezpečnostní pravidla a podmínky pro využívání stávajícího jeřábu v hale, které je nutné respektovat během montáže ocelové konstrukce. Podmínky pro dopravu v areálu a možnosti využití ploch jsou uvedené v kapitole POŽADAVKY PŘI PŘEJÍMCE Dodávka ocelové konstrukce: Realizaci výše zmíněného díla dodavatelem na místě určeném zadavatelem v požadovaném čase a požadované kvalitě. Doklady o atestech materiálů dle ČSN EN , typ atestu 2.2. Technická dokumentace provedení skutečný stav Technická dokumentace z výroby předepsaná v EN a EN Potvrzený a podepsaný PKZ Prohlášení o shodě 12

13 8. KRITÉRIA PŘIJATELNOSTI PRO PŘEJÍMKU DODÁVKY Dodržení požadavků na materiál. Dodání všech dokumentů viz část 7 této dokumentace. Termín pro odstranění vad a nedodělků je stanoven ve smlouvě o dílo. Při návrhu a realizaci zakázky bude dodavatel průběžně kontrolován a bude konzultovat své návrhy a postupy se zadavatelem. Tímto se vyloučí a eliminují možná rizika nevyhovujících parametrů dodávky již v průběhu realizace. 9. POŽADAVKY NA OBSAH NABÍDKY Návrh plánu kvality realizace, kde následně zadavatel vyznačí zádržné body. Harmonogram výroby dodávky montáže. Certifikáty opravňující výrobce k realizaci výroby a montáže ocelové konstrukce Dle EN na území ČR. 13
