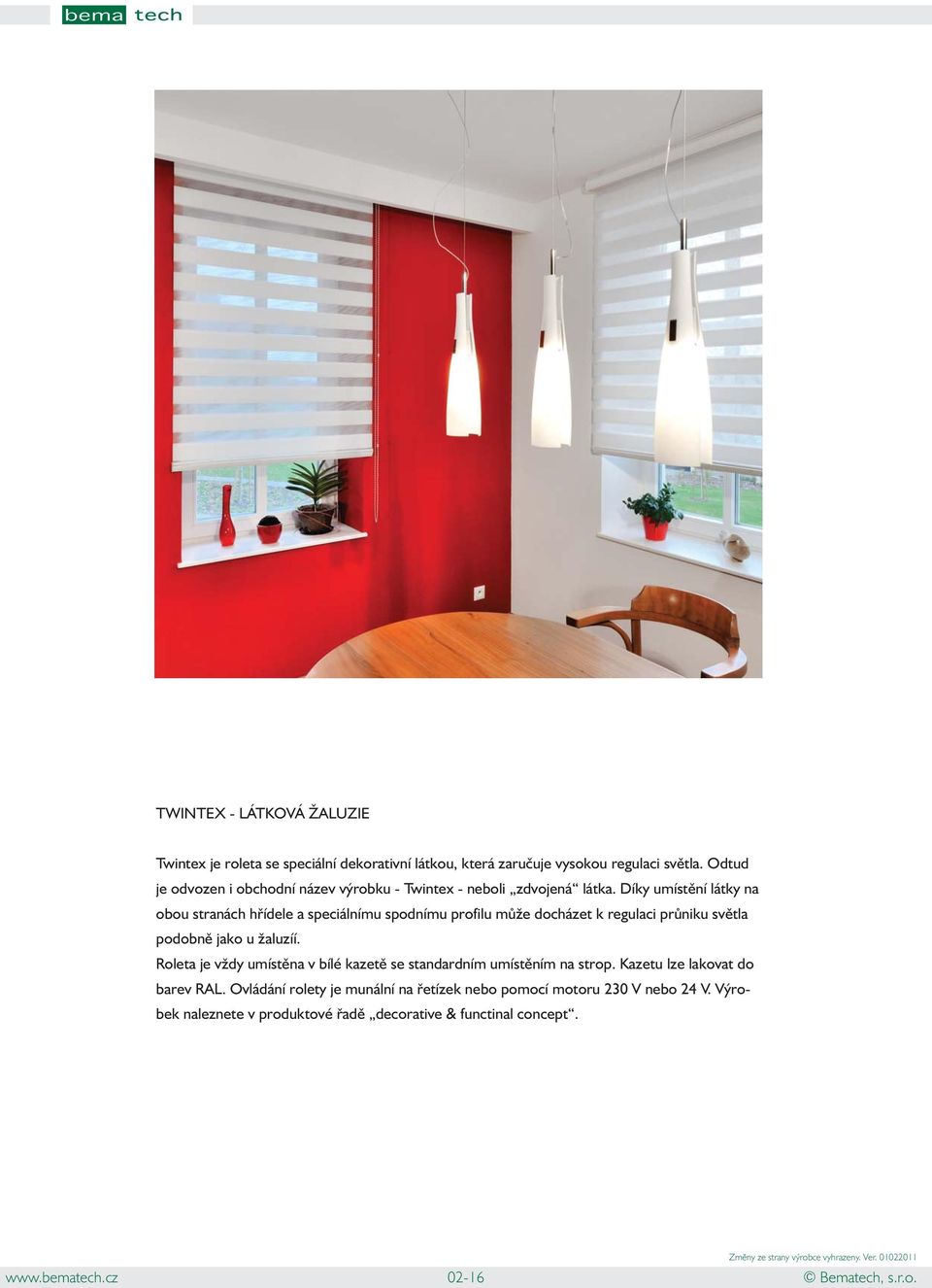

1 TWINTEX - LÁTKOVÁ ŽALUZIE Twintex je roleta se speciální dekorativní látkou, která zaručuje vysokou regulaci světla. Odtud je odvozen i obchodní název výrobku - Twintex - neboli zdvojená látka. Díky umístění látky na obou stranách hřídele a speciálnímu spodnímu profilu může docházet k regulaci průniku světla podobně jako u žaluzíí. Roleta je vždy umístěna v bílé kazetě se standardním umístěním na strop. Kazetu lze lakovat do barev RAL. Ovládání rolety je munální na řetízek nebo pomocí motoru 230 V nebo 24 V. Výrobek naleznete v produktové řadě decorative & functinal concept

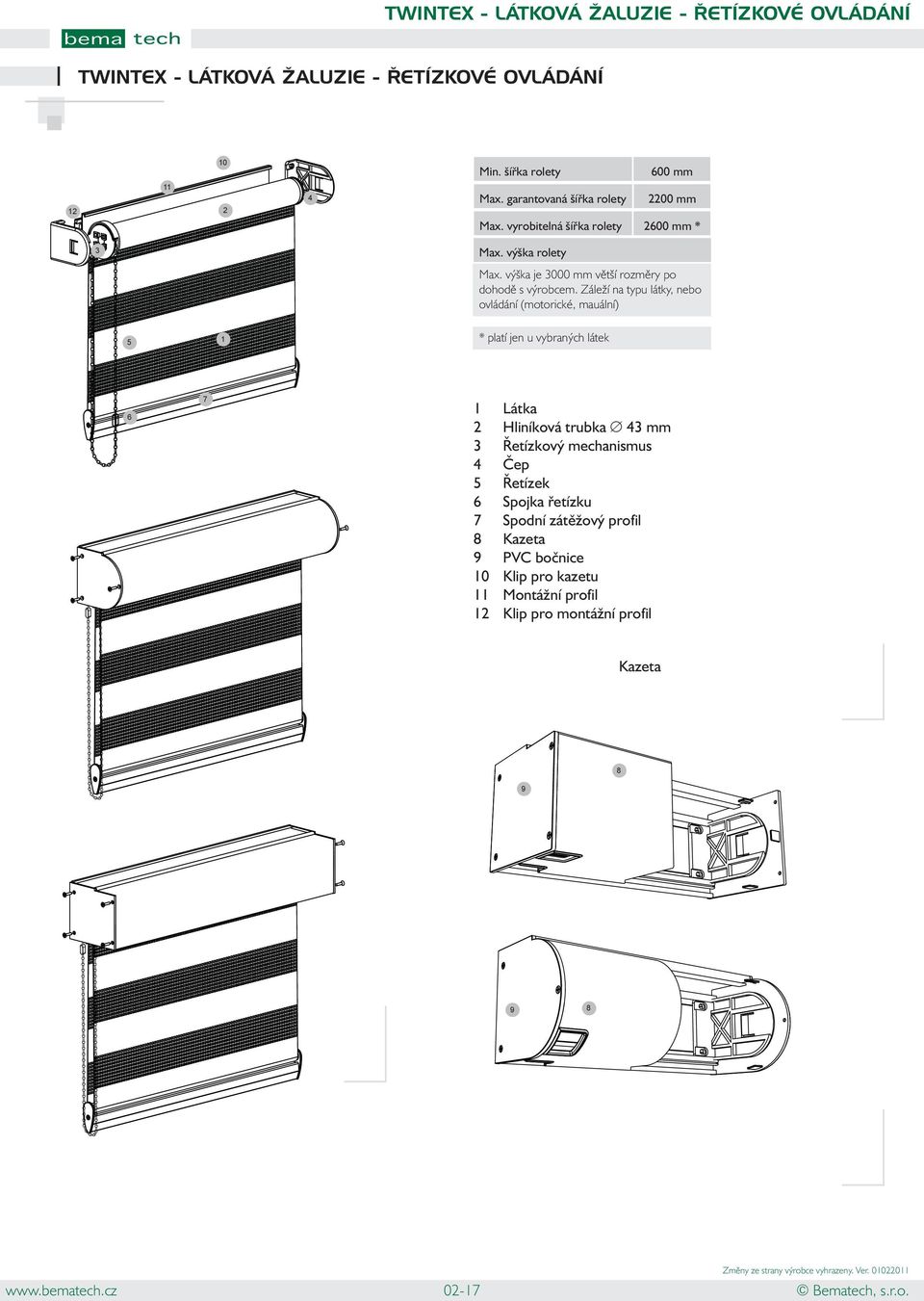

2 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ 10 Min. šířka rolety 600 mm Max. garantovaná šířka rolety 2200 mm Max. vyrobitelná šířka rolety 2600 mm * 3 Max. výška rolety Max. výška je 3000 mm větší rozměry po dohodě s výrobcem. Záleží na typu látky, nebo ovládání (motorické, mauální) 5 1 * platí jen u vybraných látek Látka 2 Hliníková trubka 43 mm 3 Řetízkový mechanismus 4 Čep 5 Řetízek 6 Spojka řetízku 7 Spodní zátěžový profil 8 Kazeta 9 PVC bočnice 10 Klip pro kazetu 11 Montážní profil 12 Klip pro montážní profil Kazeta

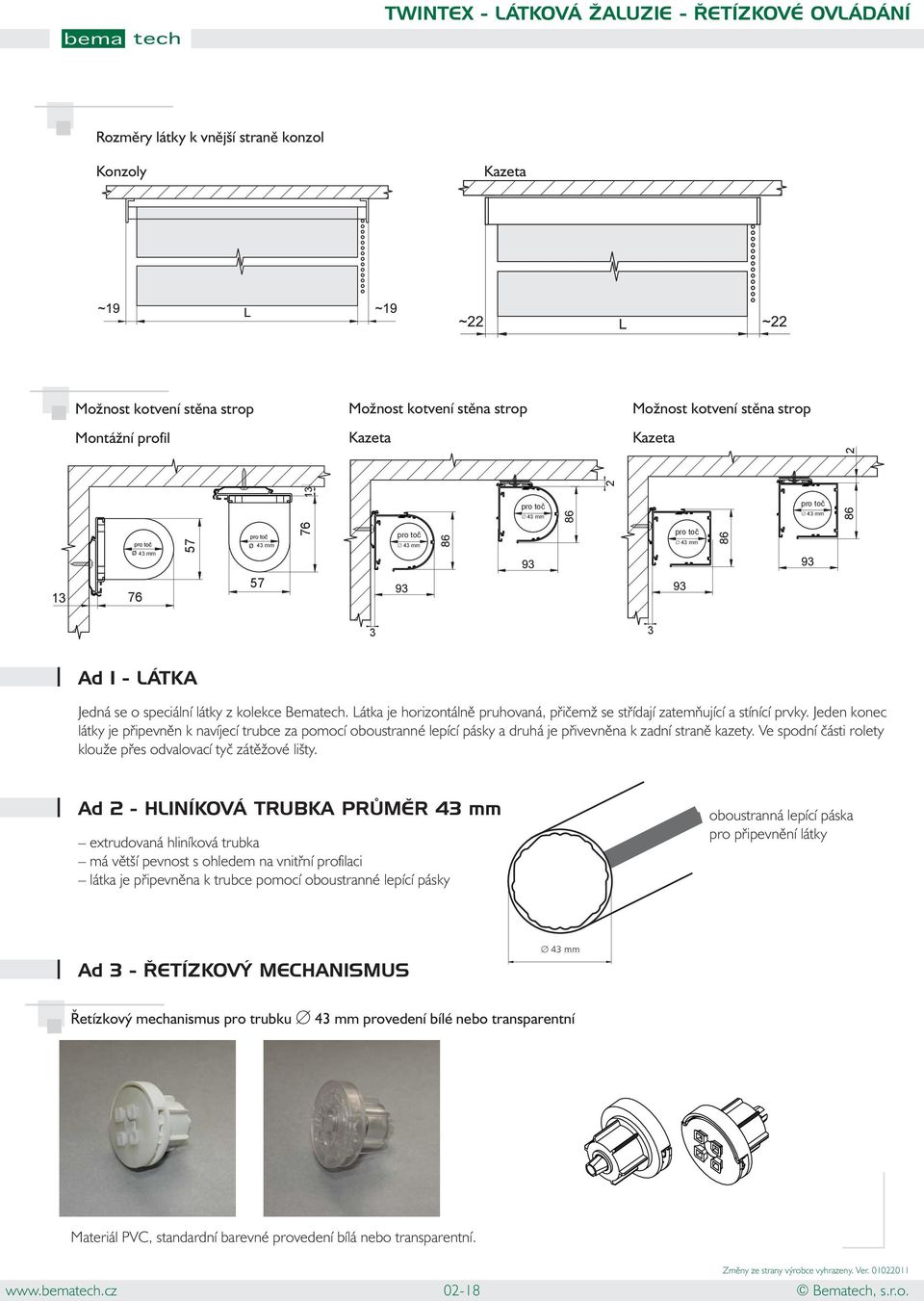

3 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Rozměry látky k vnější straně konzol Konzoly Kazeta Možnost kotvení stěna strop Možnost kotvení stěna strop Možnost kotvení stěna strop Montážní profil Kazeta Kazeta 2 2 for pro the toč roll 43 mm for pro the toč roll 43 mm 423 mm mm 76 for pro the toč roll 43 mm for pro the toč roll 43 mm Ad 1 - LÁTKA Jedná se o speciální látky z kolekce Bematech. Látka je horizontálně pruhovaná, přičemž se střídají zatemňující a stínící prvky. Jeden konec látky je připevněn k navíjecí trubce za pomocí oboustranné lepící pásky a druhá je přivevněna k zadní straně kazety. Ve spodní části rolety klouže přes odvalovací tyč zátěžové lišty. Ad 2 - HLINÍKOVÁ TRUBKA PRŮMĚR 43 mm extrudovaná hliníková trubka má větší pevnost s ohledem na vnitřní profilaci látka je připevněna k trubce pomocí oboustranné lepící pásky oboustranná lepící páska pro připevnění látky Ad 3 - ŘETÍZKOVÝ MECHANISMUS mm Řetízkový mechanismus pro trubku 43 mm provedení bílé nebo transparentní Materiál PVC, standardní barevné provedení bílá nebo transparentní

4 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Ad 4 - ČEP Čep pro trubku 43 mm provedení bílé nebo transparentní Materiál PVC, barevné provedení standard, bílá nebo transparentní. Ad 5 - ŘETÍZEK pro mechanismus 25, 28 řetízek v barvách: bílá šňůrka bílé kuličky, bílá šňůrka transparentní kuličky, šedá šňůrka šedé kuličky, šedá šňůrka transparentní kuličky, kovový nikl, kovový bronz, Deluxe bílý, nekonečný bílý, nekonečný Deluxe bílý nejmenší výška ovládání je asi 2 / 3 výšky rolety bílá šňůra bílé kuličky šedá šňůra šedé kuličky 4,5 Rozměry řetízků šedá šňůra transparentní kuličky Deluxe bílý ( nekonečný ) Deluxe šedý (nekonečný) 4,5 12 Deluxe transparentní (nekonečný) Deluxe bílý (na míru) 6 Deluxe černý (na míru) řetízek bronzový řetízek niklový Nekonečné řetízky jsou ve velikostech: obvod výška ovládání obvod výška ovládání Závaží řetízku Lze pouze při použití řetízku deluxe. Design Typ 2 Provedení v bílé, šedé barvě a transparentní. Výška závaží 66 mm. Design Typ 1 Provedení transparentní a mléčné. Výška závaží 80 mm. Pro zvolení požadovaného závaží bližší informace viz. objednávkový formulář, ceník

5 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Ad 6 - SPOJKA ŘETÍZKU Slouží k nastavení spodního dorazu Lze přestavovat + 50 mm libovolně Rozměry spojek řetízků Spojka transparent. 18 Ad 7 - SPODNÍ ZÁTĚŽOVÝ PROFIL PRO LÁTKOVÉ ROLETY Trubka a spodní zátěžový profil - materiál hliník, standardní barevné provedení bílá. Bočnice z PVC, standardní provedení bílá. - látka při odvíjení klouže po trubce - slouží k zatížení látky ,5 Spojuje řetízek a slouží jako horní doraz Spojka nikl matná 5 mm 15 mm Aretace řetízku Deluxe bílá. Spojka starobronz. 5 mm 9,6 mm 15 mm Spojka Zátěžová Počet kusů: - na normální řetízek - 2 ks transparentní spojky - na kovový řetízek - 2 ks kovové spojky - na nekonečný řetízek Deluxe - 2x aretace - na Deluxe na míru - 1 ks trans. spojka + 1 ks aretace 5 mm 15 mm Spona pro velké zatížení, maximální rozměry rolet, těžká látka. Provedení bílá a černá. U větších rozměrů rolet nebo tam, kde je předpokládáno hrubější ovládání je možné spojovací sponku při montáži (po nastavení spodní polohy) zalepit vteřinovým lepidlem nebo použít zátěžovou spojku

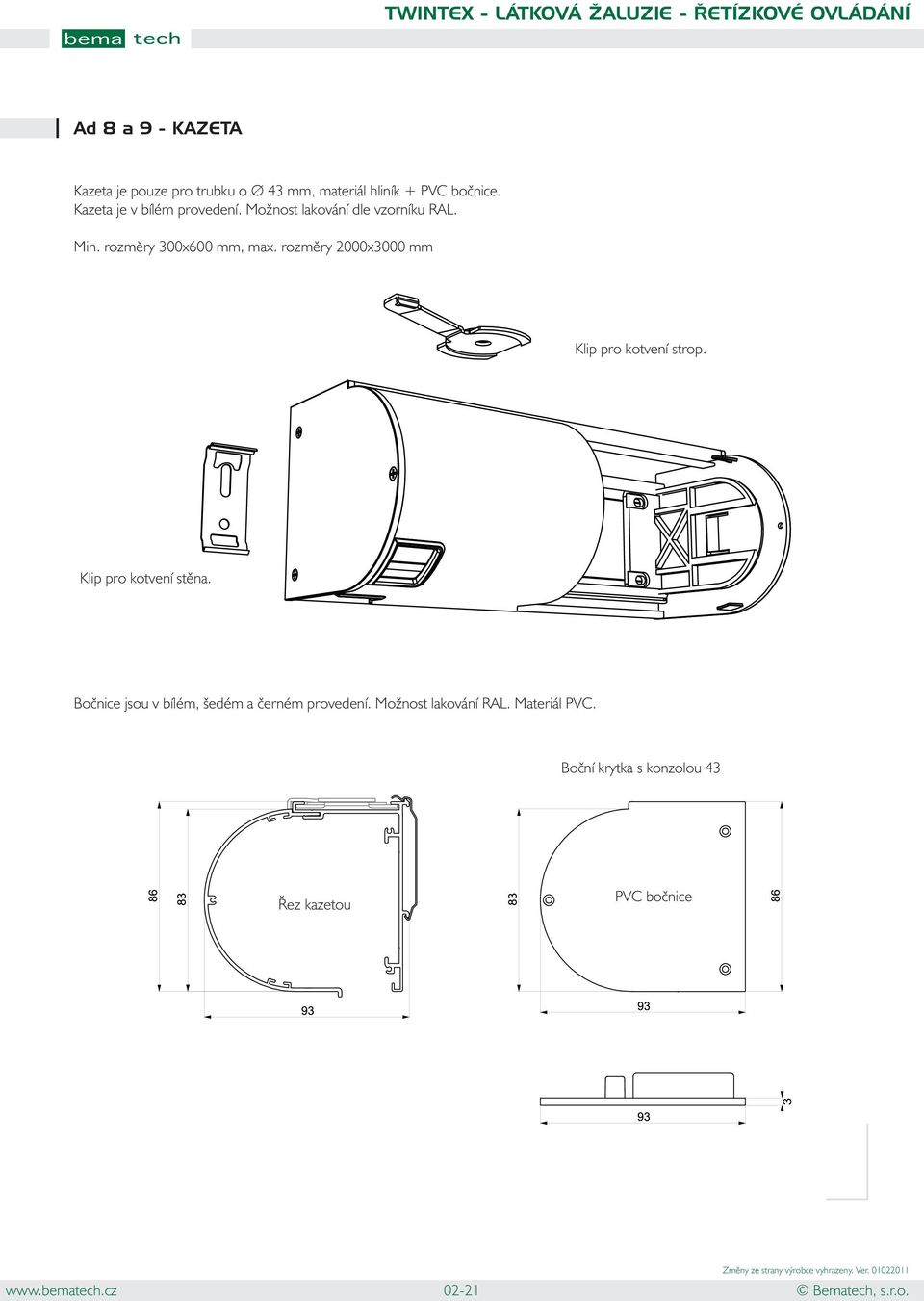

6 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Ad 8 a 9 - KAZETA Kazeta je pouze pro trubku o 43 mm, materiál hliník + PVC bočnice. Kazeta je v bílém provedení. Možnost lakování dle vzorníku RAL. Min. rozměry 300x600 mm, max. rozměry 2000x3000 mm Klip pro kotvení strop. Klip pro kotvení stěna. Bočnice jsou v bílém, šedém a černém provedení. Možnost lakování RAL. Materiál PVC. Boční krytka s konzolou 43 Řez kazetou PVC bočnice 02-21

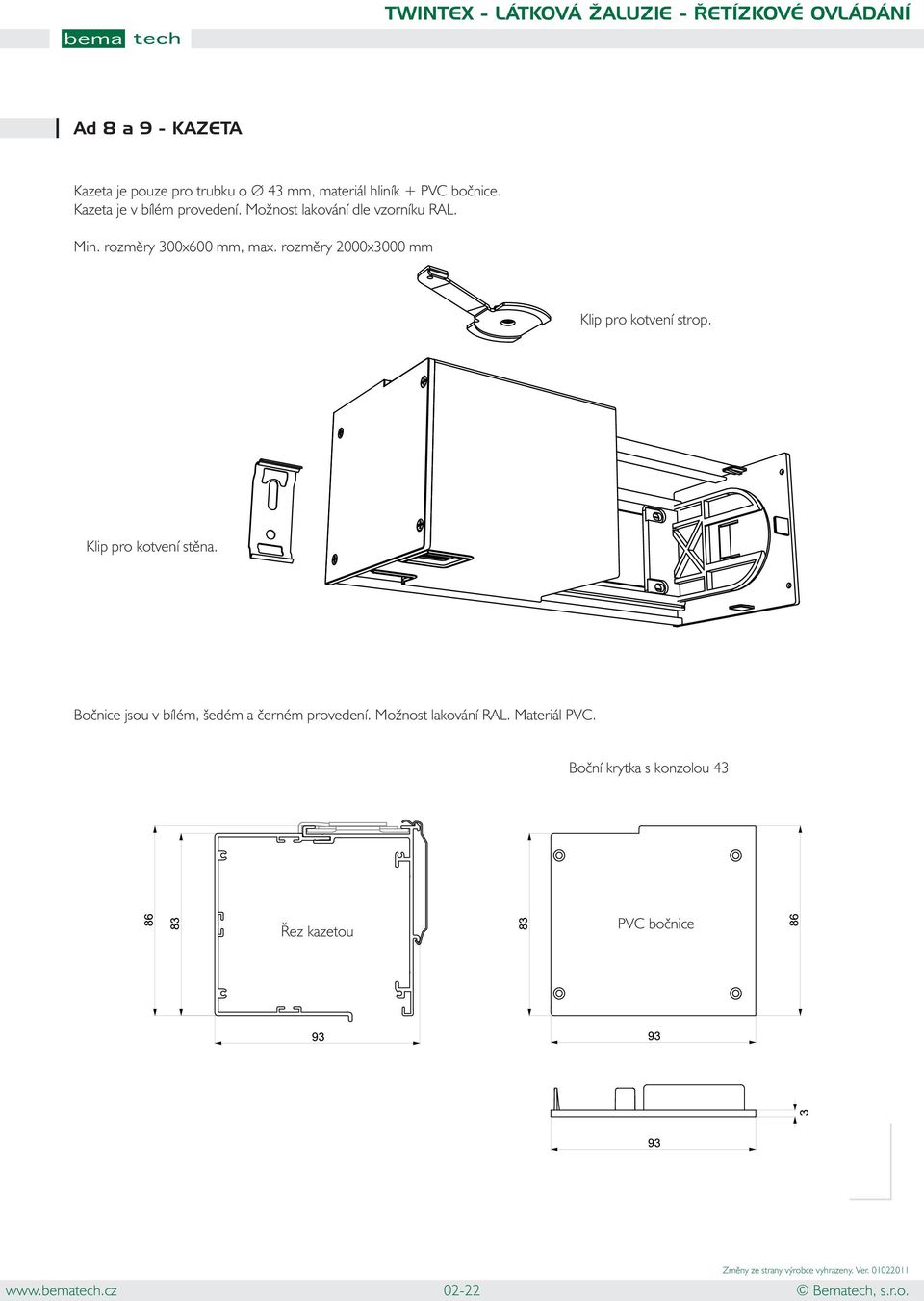

7 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Ad 8 a 9 - KAZETA Kazeta je pouze pro trubku o 43 mm, materiál hliník + PVC bočnice. Kazeta je v bílém provedení. Možnost lakování dle vzorníku RAL. Min. rozměry 300x600 mm, max. rozměry 2000x3000 mm Klip pro kotvení strop. Klip pro kotvení stěna. Bočnice jsou v bílém, šedém a černém provedení. Možnost lakování RAL. Materiál PVC. Boční krytka s konzolou 43 Řez kazetou PVC bočnice 02-22

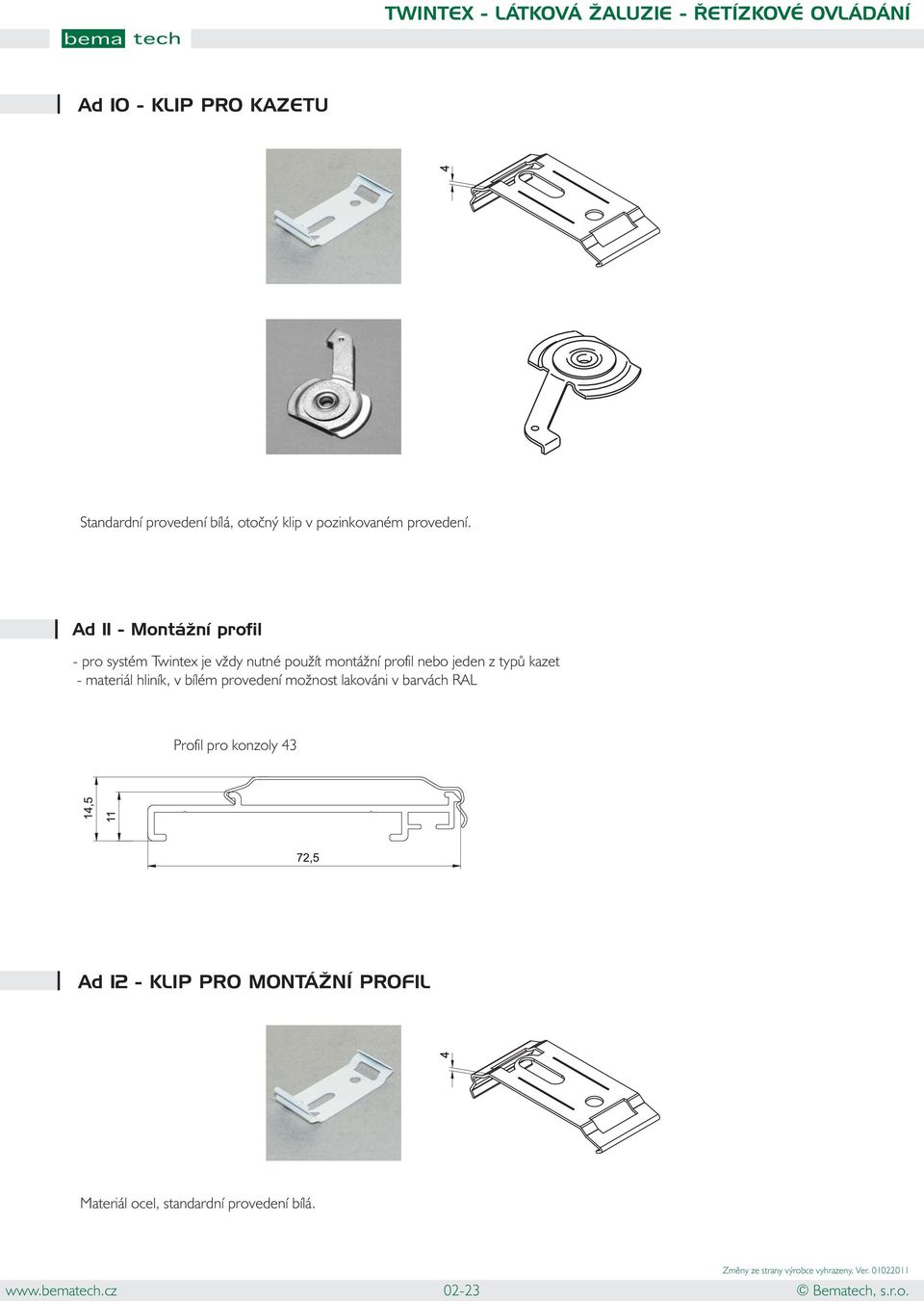

8 TWINTEX - LÁTKOVÁ ŽALUZIE - ŘETÍZKOVÉ OVLÁDÁNÍ Ad 10 - KLIP PRO KAZETU Standardní provedení bílá, otočný klip v pozinkovaném provedení. Ad 11 - Montážní profil - pro systém Twintex je vždy nutné použít montážní profil nebo jeden z typů kazet - materiál hliník, v bílém provedení možnost lakováni v barvách RAL Profil pro konzoly 43 Ad 12 - KLIP PRO MONTÁŽNÍ PROFIL 4 4 Materiál ocel, standardní provedení bílá

9 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Min. šířka rolety 600 mm 10 Max. šířka rolety 2000 mm Max. výška rolety 3 4 Max. výška je 3000 mm větší rozměry po dohodě s výrobcem. Záleží na typu látky, nebo ovládání (motorické, mauální) Látka 2 Hliníková trubka 43 mm 3 Konzoly 4 Motor 5 Čep 6 Spodní zátěžový profil 7 Kazeta 8 PVC bočnice 9 Klip pro kazetu 10 Montážní profil 11 Klip pro montážní profil Kazeta

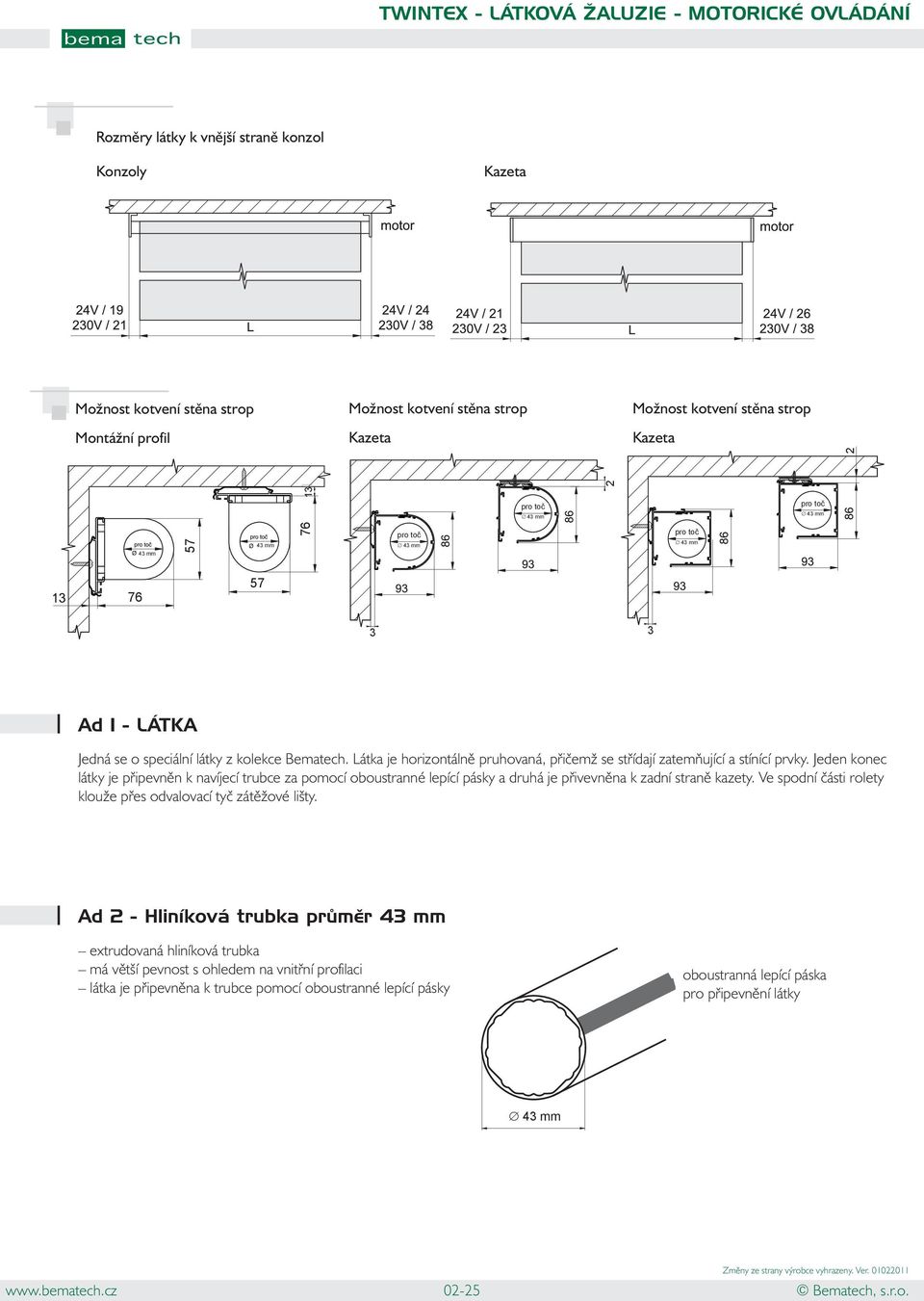

10 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Rozměry látky k vnější straně konzol Konzoly Kazeta Možnost kotvení stěna strop Montážní profil Možnost kotvení stěna strop Kazeta Možnost kotvení stěna strop Kazeta 2 2 for pro the toč roll 43 mm for pro the toč roll 43 mm 423 mm mm 76 for pro the toč roll 43 mm for pro the toč roll 43 mm Ad 1 - LÁTKA Jedná se o speciální látky z kolekce Bematech. Látka je horizontálně pruhovaná, přičemž se střídají zatemňující a stínící prvky. Jeden konec látky je připevněn k navíjecí trubce za pomocí oboustranné lepící pásky a druhá je přivevněna k zadní straně kazety. Ve spodní části rolety klouže přes odvalovací tyč zátěžové lišty. Ad 2 - Hliníková trubka průměr 43 mm extrudovaná hliníková trubka má větší pevnost s ohledem na vnitřní profilaci látka je připevněna k trubce pomocí oboustranné lepící pásky oboustranná lepící páska pro připevnění látky mm 02-25

11 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 3 - KONZOLY Konzoly pro trubku 43 mm provedení bílé nebo transparentní adapter pro Elero adapter pro Somfy Sonesse Materiál PVC, standardní barevné provedení bílá nebo transparentní. V jiném barevném provedení po dohodě s výrobcem. Možnost lakování do barev RAL

12 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 4 - Motor Výběr typu motoru závisí na parametrech rolety (šířka, výška, hmotnost). Motor pro roletu určuje výrobce není-li v rámci objednávky dohodnuto jinak. Technické listy motorů viz. kapitola motorizace. Motor 230 V - Motorol WT 35 6/25 Motor 24 V - Somfy Sonesse RTS 433-2/28 Motor 230 V - Motorol RTS 35 6/25 Motor 230 V - Somfy Altus 40 RTS - 3/30; 4/14; 9/14 Motor 230 V Somfy LS40 WT - 1,3/55; 3/30; 4/14; 9/14 Redukce a unašeč pro motory 230 V Motorol WT a RTS Redukce a unašeč pro motor 24 V Somfy Sonesse RTS Redukce a unašeč pro motory 230 V Somfy Altus 40 RTS a LS40 WT 02-27

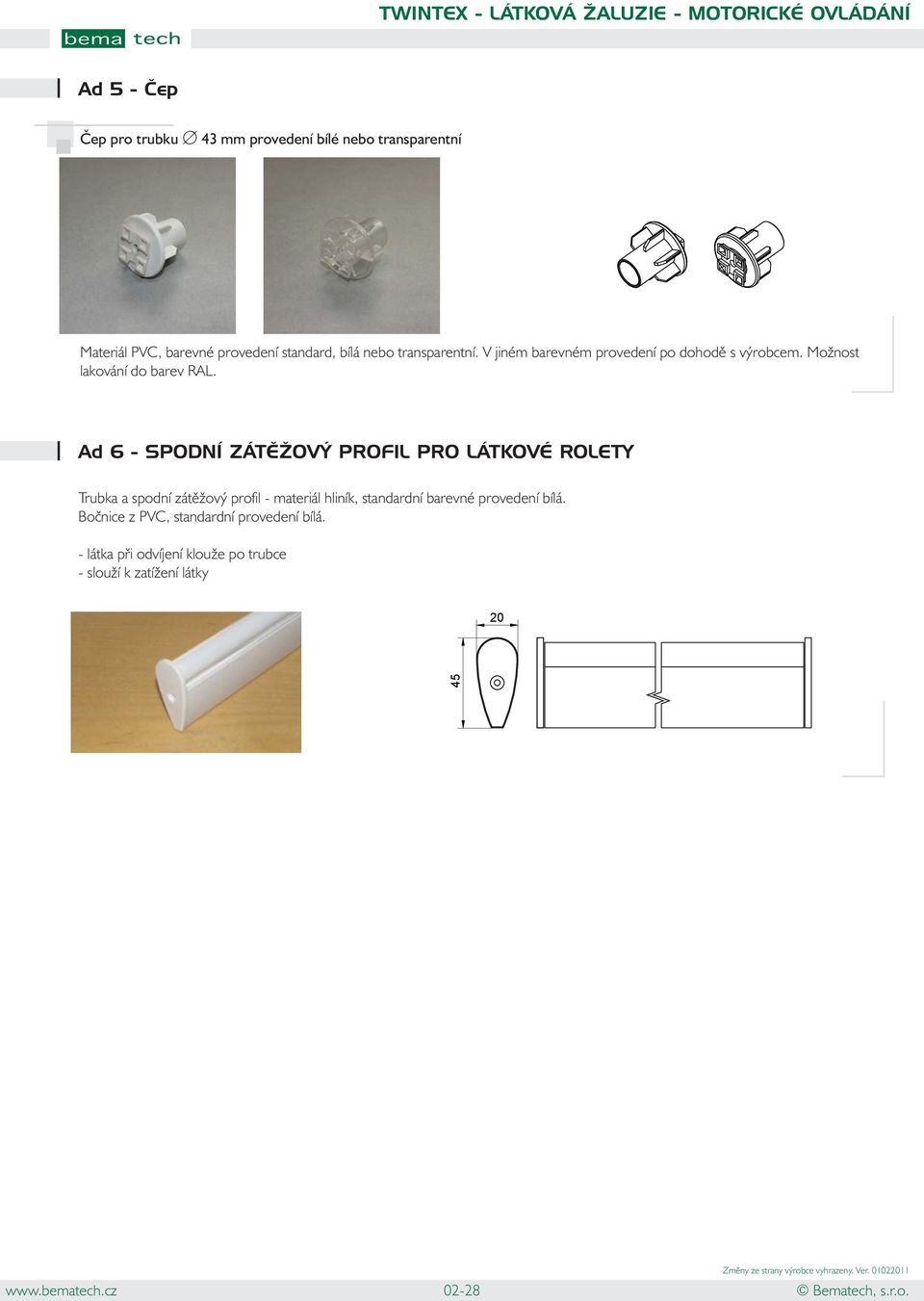

13 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 5 - Čep Čep pro trubku 43 mm provedení bílé nebo transparentní Materiál PVC, barevné provedení standard, bílá nebo transparentní. V jiném barevném provedení po dohodě s výrobcem. Možnost lakování do barev RAL. Ad 6 - SPODNÍ ZÁTĚŽOVÝ PROFIL PRO LÁTKOVÉ ROLETY Trubka a spodní zátěžový profil - materiál hliník, standardní barevné provedení bílá. Bočnice z PVC, standardní provedení bílá. - látka při odvíjení klouže po trubce - slouží k zatížení látky

14 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 7 a 8 - KAZETA Kazeta je pouze pro trubku o 43 mm, materiál hliník + PVC bočnice. Kazeta je v bílém provedení. Možnost lakování dle vzorníku RAL. Min. rozměry 300x600 mm, max. rozměry 2000x3000 mm Klip pro kotvení stěna. Klip pro kotvení strop. Bočnice jsou v bílém, šedém a černém provedení. Možnost lakování RAL. Materiál PVC. horní vývod kabelu Boční krytka s konzolou 43 zadní vývod kabelu Řez kazetou PVC bočnice Otvory pro seřízení motorů. spodní vývod kabelu 02-29

15 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 7 a 8 - KAZETA Kazeta je pouze pro trubku o 43 mm, materiál hliník + PVC bočnice. Kazeta je v bílém provedení. Možnost lakování dle vzorníku RAL. Min. rozměry 300x600 mm, max. rozměry 2000x3000 mm Klip pro kotvení stěna. Klip pro kotvení strop. Bočnice jsou v bílém, šedém a černém provedení. Možnost lakování RAL. Materiál PVC. horní vývod kabelu Boční krytka s konzolou 43 Řez kazetou zadní vývod kabelu PVC bočnice Otvory pro seřízení motorů. spodní vývod kabelu 02-30

16 TWINTEX - LÁTKOVÁ ŽALUZIE - MOTORICKÉ OVLÁDÁNÍ Ad 9 - KLIP PRO KAZETU Standardní provedení bílá, otočný klip v pozinkovaném provedení. Ad 10 - Montážní profil - pro systém Twintex je vždy nutné použít montážní profil nebo jeden z typů kazet - materiál hliník, v bílém provedení možnost lakováni v barvách RAL Profil pro konzoly 43 Ad 11 - KLIP PRO MONTÁŽNÍ PROFIL 4 4 Materiál ocel, standardní provedení bílá
