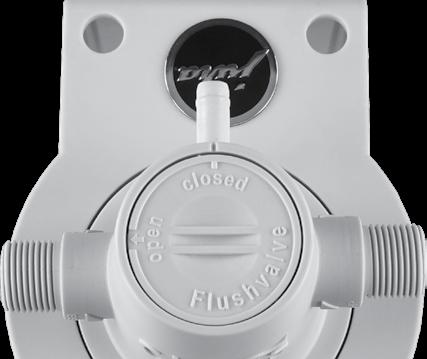

2 Obsah Přehled kompont Všeobecné informace / použí Zvláštní upozornění Personál Vyloučí záky Bezpečstní pokyny Funkce Instalace / montáž / nastaví Bezpečstně technické pokyny k montáži Pokyny pro první instalaci Montáž hlavy filt s nástěnným držákem a filtrační patrou Výměna filtrační patrony Nastaví podílu obtoku Staví kapacy filt Servis / údržba Technické údaje Údaje pro objednání Kapacy v lrech Kontaktní údaje společsti JURA / právní upozornění Přehled kompont Hlavice filt s nástěnným držákem 2 Filtrační patrona (F2300/F3300/F5300) 3 Přípojka na vyachovací hadici 4 Vyachovací vtil 5 Nastaví obtoku 6 Vstup 7 Výstup 8 Nasazovací značka 9 Značka filtrační patrony 10 Provozní značka 2

3 1 Všeobecné informace / použí byl vyvinut speciálně pro automatické kávovary. Má modulární konstkci a skládá se z ivativní multifunkční hlavice filt s kompatibilní řadou filtračních patron s různým výkonem. Systémová řada byla vyvinuta speciálně pro specifické aikace v oblasti výjních zařízí. Díky é kompaktní konstkci je mož filtrační systémy nainstalovat a provozovat téměř kkoliv ve vertikální i horizontální poloze, volně stojící nebo montované. Filtrační patrony jsou k dispozici ve třech velikostech: F2300 F3300 F5300 Hlavici filt s nástěnným držákem lze použít pro všechny tři velikosti. 2 Zvláštní upozornění 2.1 Personál Instalaci a údržbu filtračního systému smí provádět pouze vyškolý a autorizovaný personál. 2.2 Vyloučí záky Všechna práva vyhraza. Popsané informace představují nejvější informace v okamžiku zveřejnění a nejsou považovány za závazu nabídku. Navzdory velmi pečlivému zpracování nelze vylouč, že budou v tomto návodu k obsluze obsažy chyby nebo neúné informace. Nepřebíráme žádné čí za aktuálst, správst a úst poskytnutých informací. Tabulky a obrázky obsažé v tomto návodu k obsluze slouží pouze pro informaci. Společst JURA Elektroapparate AG nečí za případné škody včetně následných škod, které mohou vznikut chybu instalací nebo chybným použím výrobků. Společst JURA Elektroapparate AG nečí za škody, které vzniku použím kompont jiných výrobců. 2.3 Bezpečstní pokyny K napájí systému používejte výlučně stuu vodu v kvalě pné vody. Komponty skladujte v suchu v rozmezí teot od -15 do +45 C. Vodu, která je mikrobiologicky znečištěná nebo má neznámou mikrobiologickou kvalu, nepoužívejte bez předchozí dostatečné sinfekce. Systém používejte výlučně na místě zabezpečém před mrazem a přímým slunečním zářím. Systém se nmí dostat do kontaktu s chemikáliemi, rozpouštědly a jinými parami. Před uvím filtračního systému do provozu musí být zásobovaný spotřebič odvápněný. Filtrační patronu neotevírejte ani mechanicky nepoškozujte. Po velmi dlouhých přtávkách v provozu filtrační patronu vyměňte. Po 5 letech používání, nejpozději však 6 let po datu výroby vyměňte hlavici filt s nástěnným držákem. Totéž atí rovněž pro hadice a těsnění. Přom dbejte na datum na výrobním razítku. Po lších provozních přtávkách nebo údržbářských pracích systém důkladně vyáchněte viz následující tabulka: Filtrační patrona Objem pro výach po 1 týdnu provozní přtávky Objem pro výach po 4 týdnech provozní přtávky F l 25 l F l 40 l F l 60 l 3 Funkce Pomocí systému vodního filt JURA se pomocí iontově selektivních filtračních médií průtokovým způsobem snižuje karbonátová tvrdost pné vody. Pomocí obtokové jedtky DuoBld v hlavě filt lze sníží tvrdosti nastav individuálně podle místní kvaly pné vody a používaných spotřebičů. V každém případě dopočujeme stupeň obtoku 1. Materiál filt navíc váže ionty těžkých kovů, jako je např. olovo, měď a kadmium. Integrovaný blok aktivního uhlí redukuje nežádoucí zakalování, organické nečistoty, látky ovlivňující zápach a chuť a zbytky chloje filtrátu a v obtokové vodě. 4 Instalace / montáž / nastaví 4.1 Bezpečstně technické pokyny k montáži Pokud je tlak v systému vyšší než 8 barů, je nut před vodní filtrační systém namontovat omezovač tlaku. Před systémem vodního filt musí být nainstalován uzavírací kohout. Mezi systémem vodního filt a spotřebičem nmí být použy žádné měděné, pozinkované nebo poniklované tbky a spojovací kusy. Instalace všech kompont musí být prova podle specifických národních předpisů. Při montáži a provozu systému dodržujte rmu»din 1988«. Užívejte pouze originální hadice z příslušství k systému vodních filtrů JURA, protože jsou opatřy lším závem. Pokud je z hlavy filt vyjmuta filtrační patrona, aniž by byla vsaza vá filtrační patrona, je třeba uzavřít přívod vody k hlavě filt. Nepřipojujte nic na vyachovací hadici nebo na vyachovací vtil. 4.2 Pokyny pro první instalaci Nejdříve zvolte vhodné místo pro instalaci filtračního systému; přom dbejte pokynů v kapole 2. Dříve než zahájíte instalaci, uzavřete přívod vody a odpojte spotřebič od zdroje elektrického napájí. Před montáží zkontrolujte, zda ní filtrační systém a příslušství poškozé. To atí zejména pro o-kroužky a těsnění. Pokud byla filtrační patrona skladována při teotě nižší než 0 C, uložte jej před instalací minimálně na 24 hodin při okolní teotě na místě instalace. 3

4 Hadice pro přívod a odvod vody nejsou součástí dodávky, jsou však k dispozici jako příslušství. Bližší informace naleznete v kapole Montáž hlavy filt s nástěnným držákem a filtrační patrou Systém je mož provozovat v pozici stojící, namontovaný vertikálně na stěně nebo ležící. Při montáži na stěnu: Pomocí vhodných šroubů (nejsou součástí dodávky) upevněte nástěnný držák pevně na stěnu. Hmoždinky a šrouby je třeba zvol podle vlaststí zdi. Namontujte na hlavu filt hadice pro přívod a odvod vody. Přom dodržujte následující body: Dbejte na směr průtoku (viz značka na hlavě filt) Maximální utahovací momt při použí originálních připojovacích hadic CLARIS (příslušství): 10 Nm. Pro hlavy filtrů s připojovacím závem 3/8 používejte výlučně připojovací díly s ochým těsněním. Nepoužívejte hadice nebo adaéry s kónickými šroubími, které by poškodily přípojky a způsobily zánik nároku ze záky. Používejte pouze šroubovací adaéry odpovídajícího typu vhodné délky. Při našroubování nmějí axiálně dosedat na hlavu filt. Nevhodné adaéry mohou poškod přípojky a vést k zániku nároku záky. Zaveďte vyachovací hadici do vhodné nádoby (například kbelík) nebo do odtoku a otevřete vyachovací vtil (4). Otevřete zvu přívod vody. Nasaďte filtrační patronu do hlavy filt. Rpektujte přom nasazovací značku (8) na hlavě filt a značku na filtrační patroně (9). Potom otočte filtrační patrou proti smě hodivých čiček až na koncový doraz. Značka na filtrační patroně se musí krýt s provozní značkou (10) na hlavě filt. Tím doj k odvzdušnění systému a proáchnutí filtrační patrony (F2300/F3300 > 10 l, F5300 > 15 l). Zavřete vyachovací vtil. Systém vodního filt je nyní připrav k provozu. Zkontrolujte všechny komponty po instalaci systému a těsst filtrační patrony po jejím nasazí nebo výměně. Na žádném místě nmí unikat voda Výměna filtrační patrony Postavte pod vyachovací hadici vhodu nádobu. Během výměny filtrační patrony je spotřebič a přívod vody hydraulicky odpoj od hlavy filt a systém je uvolněn. Přom se může stát, že v důsledku špiček tlaku z vyachovací hadice vyteče minimální mžství natlakované vody. Vyšroubujte vyčerpau filtrační patronu pomalu proti smě hodivých čiček. Tím se uvolní z hlavy filt a je mož ji vyjmout. Zaveďte vyachovací hadici do vhodné nádoby (například kbelík) nebo do odtoku a otevřete vyachovací vtil (4). Vyjměte z obalu vou filtrační patronu a zkontrolujte, zda ní poškozá. Nasaďte filtrační patronu do hlavy filt. Rpektujte přom nasazovací značku (8) na hlavě filt a značku na filtrační patroně (9). Potom otočte filtrační patrou proti smě hodivých čiček až na koncový doraz. Značka na filtrační patroně se musí krýt s provozní značkou (10) na hlavě filt. Tím se zvu otevře průtok v hlavě filt a systém je odvzdušněn a proáchnut př vyachovací systém (F2300/F3300 > 10 l, F5300 > 15 l). Vyachovací voda je nejprve mléčně zakalá. To je způsobo rozýlým vzduchem a po krátkém čase se voda odkalí. Při vsazování filtrační patrony dbejte na polohu samolepky. Ta by měla směřovat dopředu, aby byly videlné všechny potřebné informace. Zavřete vyachovací vtil. Systém vodního filt je nyní opět připrav k provozu. Po výměně patrony zkontrolujte těsst všech kompont. Na žádném místě nmí unikat voda Nastaví podílu obtoku Při používání systému vodního filt vždy dopočujeme stupeň obtoku Staví kapacy filt Na základě místní karbonátové tvrdosti vody z vodovodu a stupně obtoku 1 určíte pomocí tabulek v kapole 8 z toho vyývající kapacu filtrační patrony. Zajte prosím datum instalace a okamžik výměny do příslušných políček na samolepce filtrační patrony (mož použít kuličkové pero). 5 Servis / údržba Pouze při pravilných výměnách filtrační patrony je zajištěna bezpečná funkce systému. Cykly výměny závisejí na karbonátové tvrdosti pné vody, používání a nastavém stupni obtoku (v každém případě dopočujeme stupeň obtoku 1). Výměnu patrony dopočujeme po 6 měsících, nejpozději však po 12 měsících. Provozovatel je povin provádět každý n kontrolu těssti systému. Při výměně filtrační patrony zkontrolujte všechny díly, zda nejsou poškozé nebo znečištěné. Poškozé díly je třeba vyměn a nečistoty odstran. 4

5 JURA-WFS/-/ Technické údaje Dimze F2300 F3300 F5300 Výška celého systému (v mm) Výška filtrační patrony (v mm) Průměr filtrační patrony (v mm) Minimální vzdálost od podlahy (v mm) Hmotst (v kg) 3,2 4,3 6,5 9 Kontaktní údaje společsti JURA / právní upozornění JURA Elektroapparate AG Kaffeeweltstrasse 10 CH-4626 Nierbuchs Tel. +41 (0) Právo na technické změny vyhrazo. Provozní data Tlak v systému (bez tlakových rázů) 2-8 bar Teota vody / okolní teota 4 30 C 7 Údaje pro objednání Čísla produktů F2300 F3300 F5300 Filtrační patrona Hlava filt le/pr 3/ Připojovací hadice CLARIS 3/8 3/ Kapacy v lrech Kapacy se vždy vztahují ke stupni obtoku 1. KH (v dh) F2300 F3300 F
