1 GESTRA Steam Systems VK 14 VK 16 Návod k obsluze Průhledítko Vaposkop VK 14, VK 16

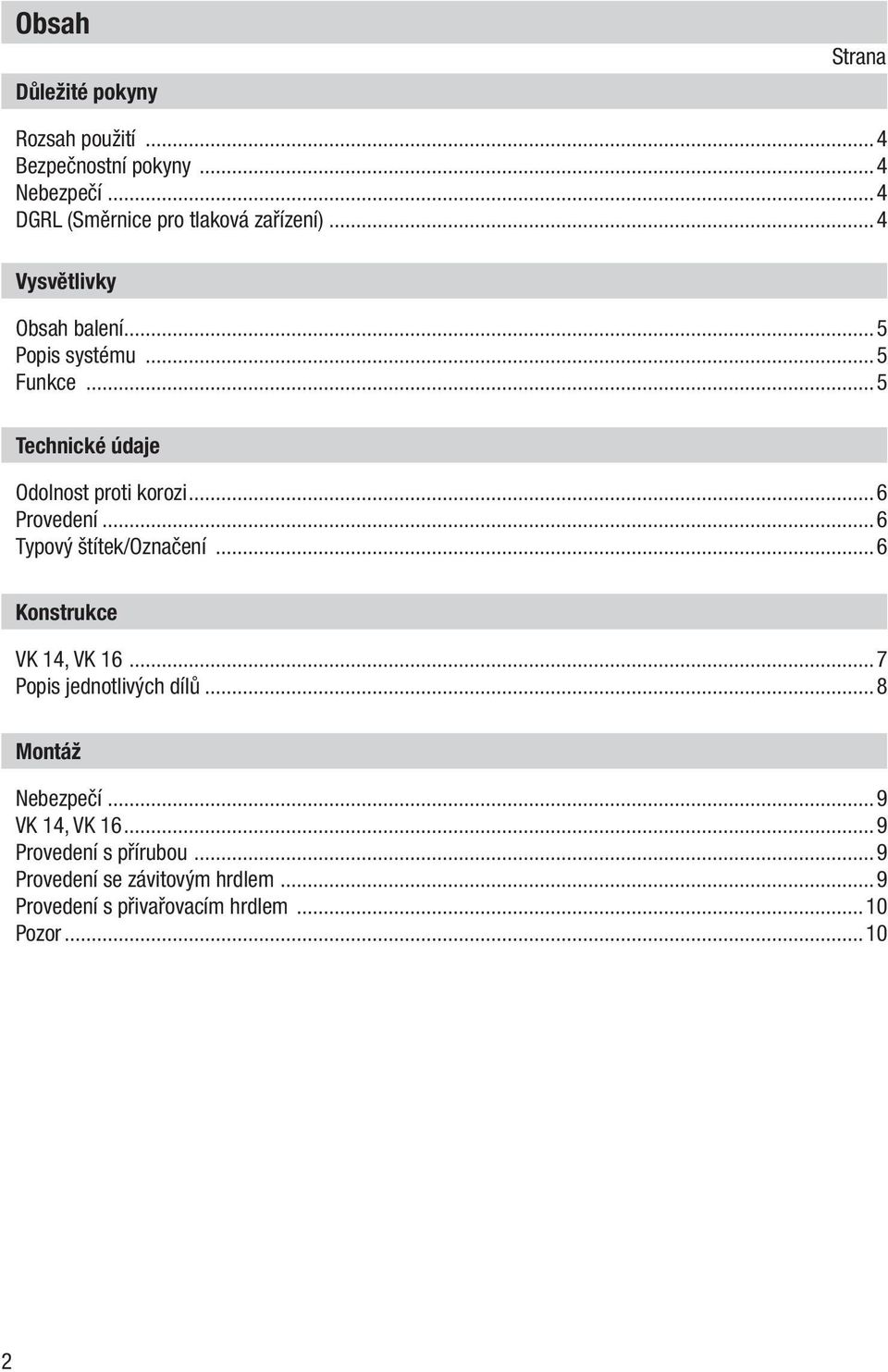

2 Obsah Důležité pokyny Strana Rozsah použití...4 Bezpečnostní pokyny...4 Nebezpečí...4 DGRL (Směrnice pro tlaková zařízení)...4 Vysvětlivky Obsah balení...5 Popis systému...5 Funkce...5 Technické údaje Odolnost proti korozi...6 Provedení...6 Typový štítek/označení...6 Konstrukce VK 14, VK Popis jednotlivých dílů...8 Montáž Nebezpečí...9 VK 14, VK Provedení s přírubou...9 Provedení se závitovým hrdlem...9 Provedení s přivařovacím hrdlem...10 Pozor...10

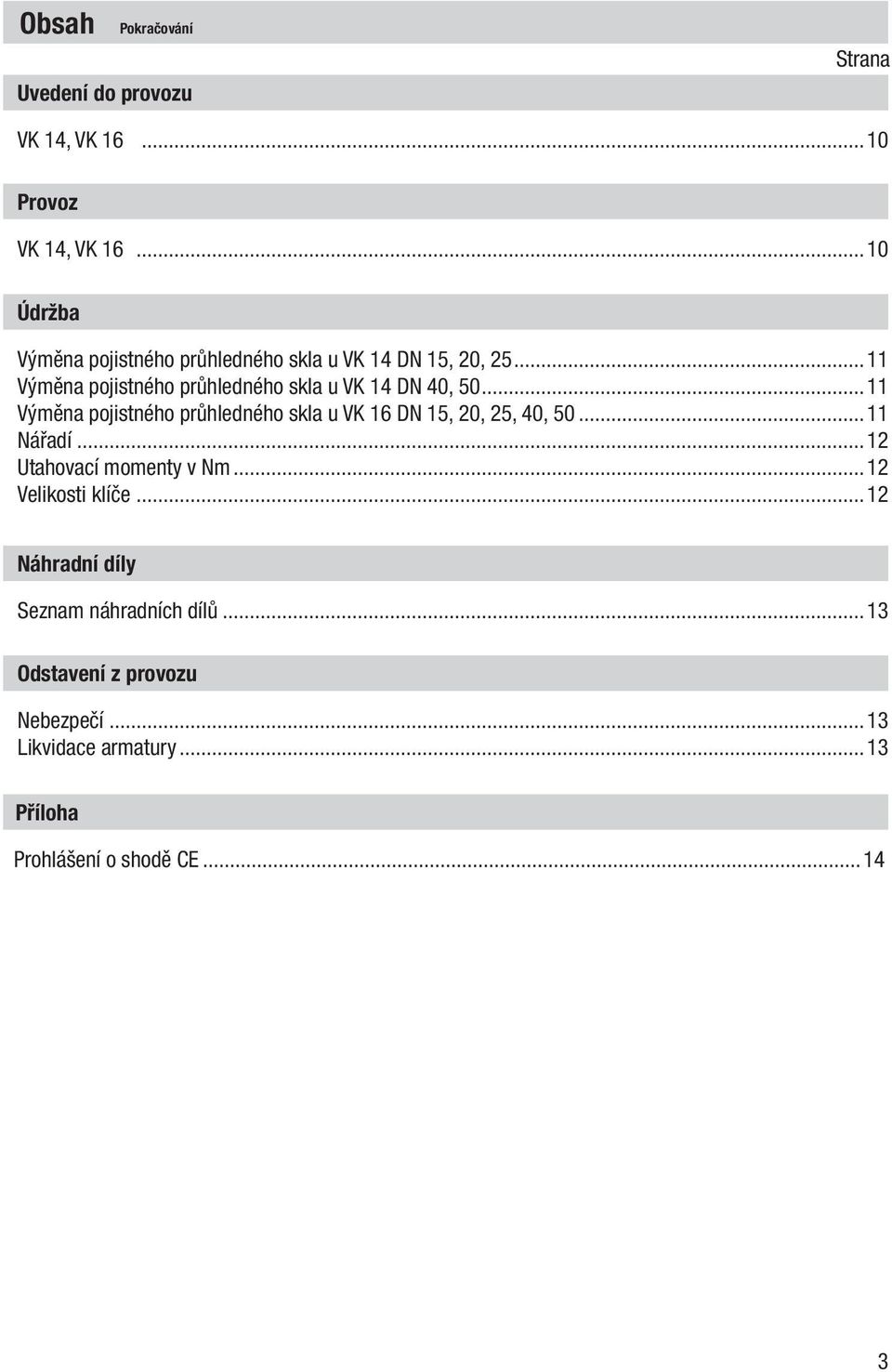

3 Obsah Pokračování Uvedení do provozu Strana VK 14, VK Provoz VK 14, VK Údržba Výměna pojistného průhledného skla u VK 14 DN 15, 20, Výměna pojistného průhledného skla u VK 14 DN 40, Výměna pojistného průhledného skla u VK 16 DN 15, 20, 25, 40, Nářadí...12 Utahovací momenty v Nm...12 Velikosti klíče...12 Náhradní díly Seznam náhradních dílů...13 Odstavení z provozu Nebezpečí...13 Likvidace armatury...13 Příloha Prohlášení o shodě CE...14

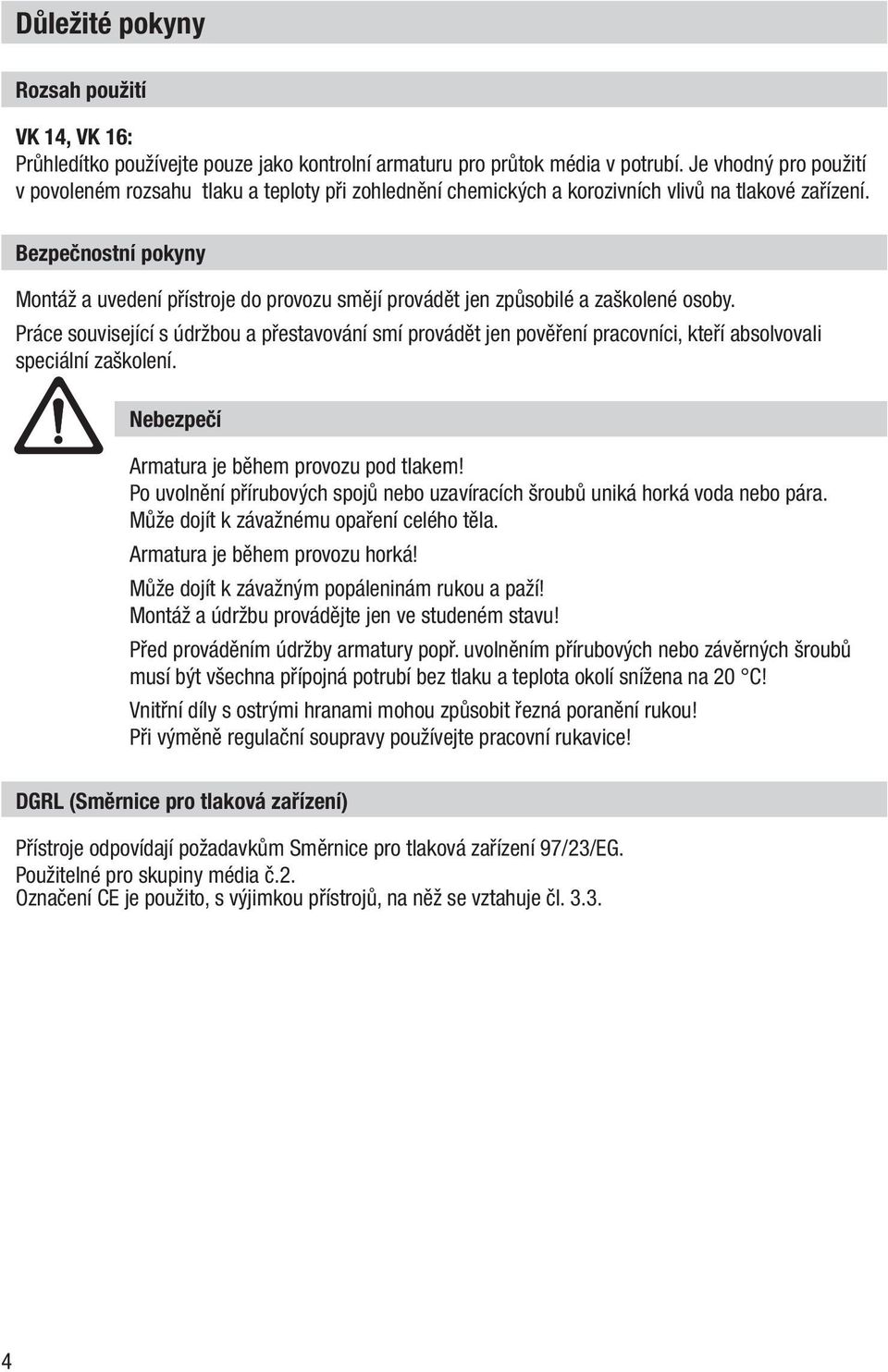

4 Důležité pokyny Rozsah použití VK 14, VK 16: Průhledítko používejte pouze jako kontrolní armaturu pro průtok média v potrubí. Je vhodný pro použití v povoleném rozsahu tlaku a teploty při zohlednění chemických a korozivních vlivů na tlakové zařízení. Bezpečnostní pokyny Montáž a uvedení přístroje do provozu smějí provádět jen způsobilé a zaškolené osoby. Práce související s údržbou a přestavování smí provádět jen pověření pracovníci, kteří absolvovali speciální zaškolení. Nebezpečí Armatura je během provozu pod tlakem! Po uvolnění přírubových spojů nebo uzavíracích šroubů uniká horká voda nebo pára. Může dojít k závažnému opaření celého těla. Armatura je během provozu horká! Může dojít k závažným popáleninám rukou a paží! Montáž a údržbu provádějte jen ve studeném stavu! Před prováděním údržby armatury popř. uvolněním přírubových nebo závěrných šroubů musí být všechna přípojná potrubí bez tlaku a teplota okolí snížena na 20 C! Vnitřní díly s ostrými hranami mohou způsobit řezná poranění rukou! Při výměně regulační soupravy používejte pracovní rukavice! DGRL (Směrnice pro tlaková zařízení) Přístroje odpovídají požadavkům Směrnice pro tlaková zařízení 97/23/EG. Použitelné pro skupiny média č.2. Označení CE je použito, s výjimkou přístrojů, na něž se vztahuje čl

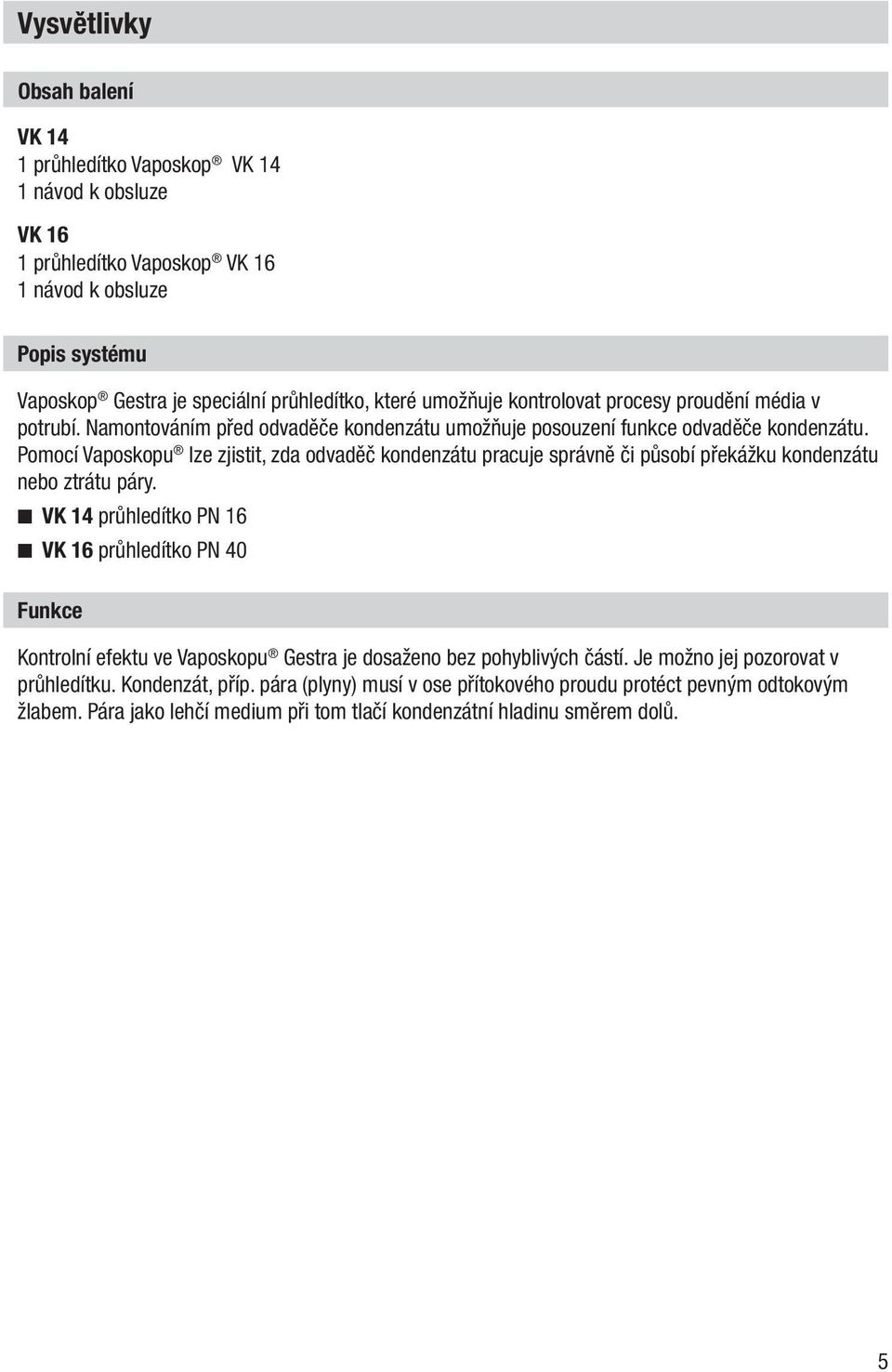

5 Vysvětlivky Obsah balení VK 14 1 průhledítko Vaposkop VK 14 1 návod k obsluze VK 16 1 průhledítko Vaposkop VK 16 1 návod k obsluze Popis systému Vaposkop Gestra je speciální průhledítko, které umožňuje kontrolovat procesy proudění média v potrubí. Namontováním před odvaděče kondenzátu umožňuje posouzení funkce odvaděče kondenzátu. Pomocí Vaposkopu lze zjistit, zda odvaděč kondenzátu pracuje správně či působí překážku kondenzátu nebo ztrátu páry. VK 14 průhledítko PN 16 VK 16 průhledítko PN 40 Funkce Kontrolní efektu ve Vaposkopu Gestra je dosaženo bez pohyblivých částí. Je možno jej pozorovat v průhledítku. Kondenzát, příp. pára (plyny) musí v ose přítokového proudu protéct pevným odtokovým žlabem. Pára jako lehčí medium při tom tlačí kondenzátní hladinu směrem dolů. 5

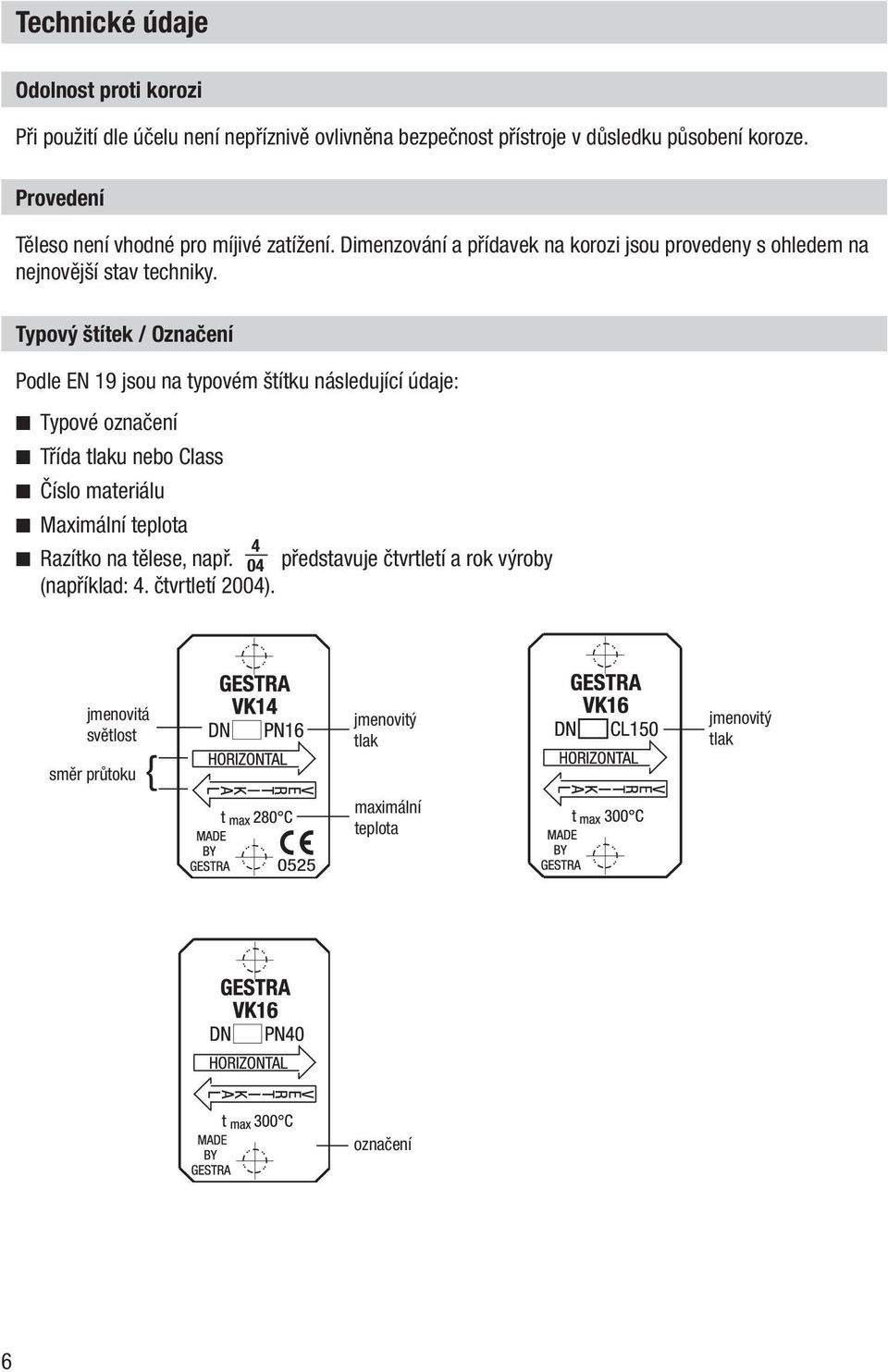

6 Technické údaje Odolnost proti korozi Při použití dle účelu není nepříznivě ovlivněna bezpečnost přístroje v důsledku působení koroze. Provedení Těleso není vhodné pro míjivé zatížení. Dimenzování a přídavek na korozi jsou provedeny s ohledem na nejnovější stav techniky. Typový štítek / Označení Podle EN 19 jsou na typovém štítku následující údaje: Typové označení Třída tlaku nebo Class Číslo materiálu Maximální teplota 4 Razítko na tělese, např. 04 představuje čtvrtletí a rok výroby (například: 4. čtvrtletí 2004). jmenovitá světlost směr průtoku { jmenovitý tlak maximální teplota jmenovitý tlak označení 6

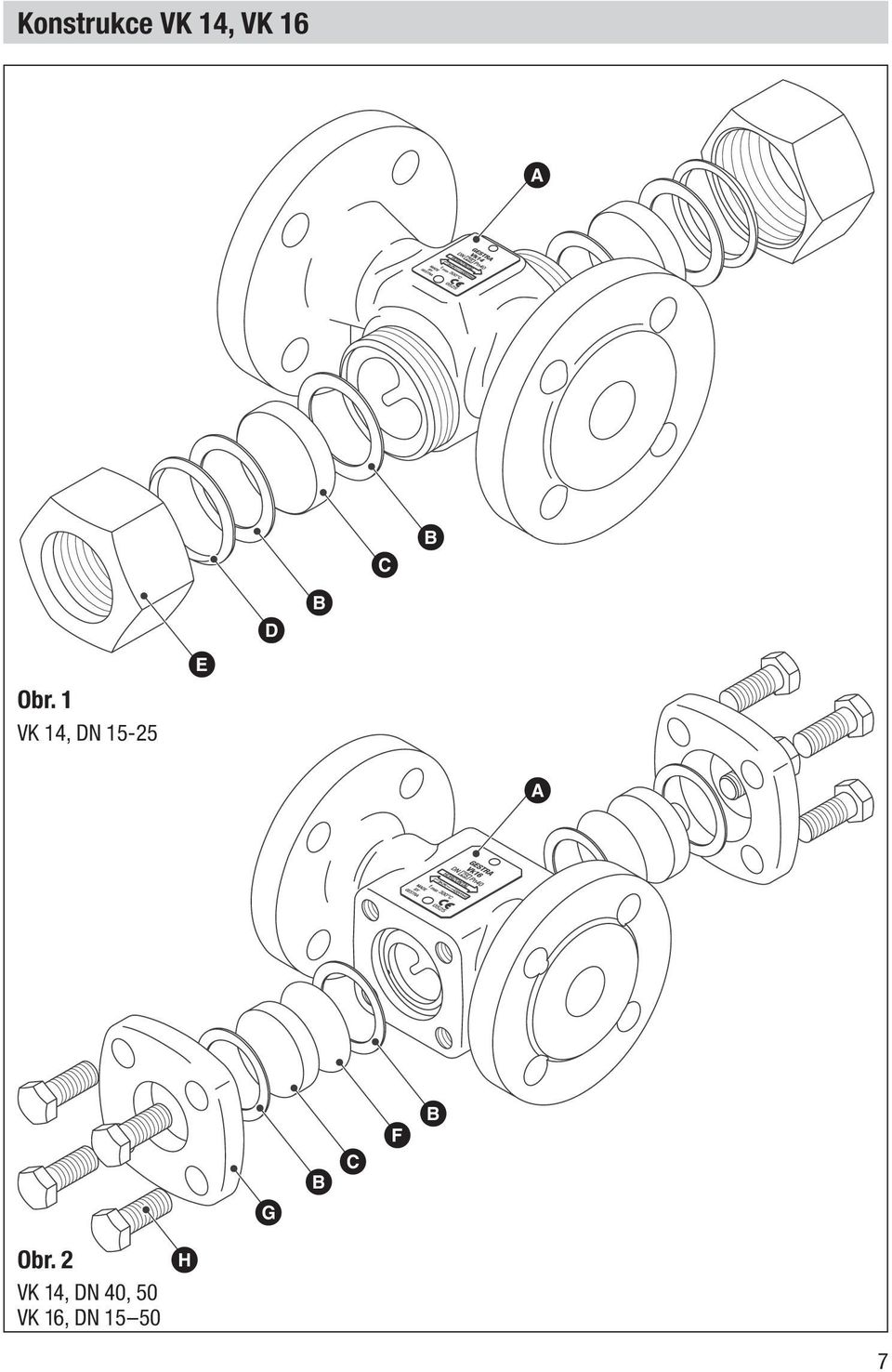

7 Konstrukce VK 14, VK 16 A Obr. 1 VK 14, DN E D B C B A G C B B F Obr. 2 VK 14, DN 40, 50 VK 16, DN H 7

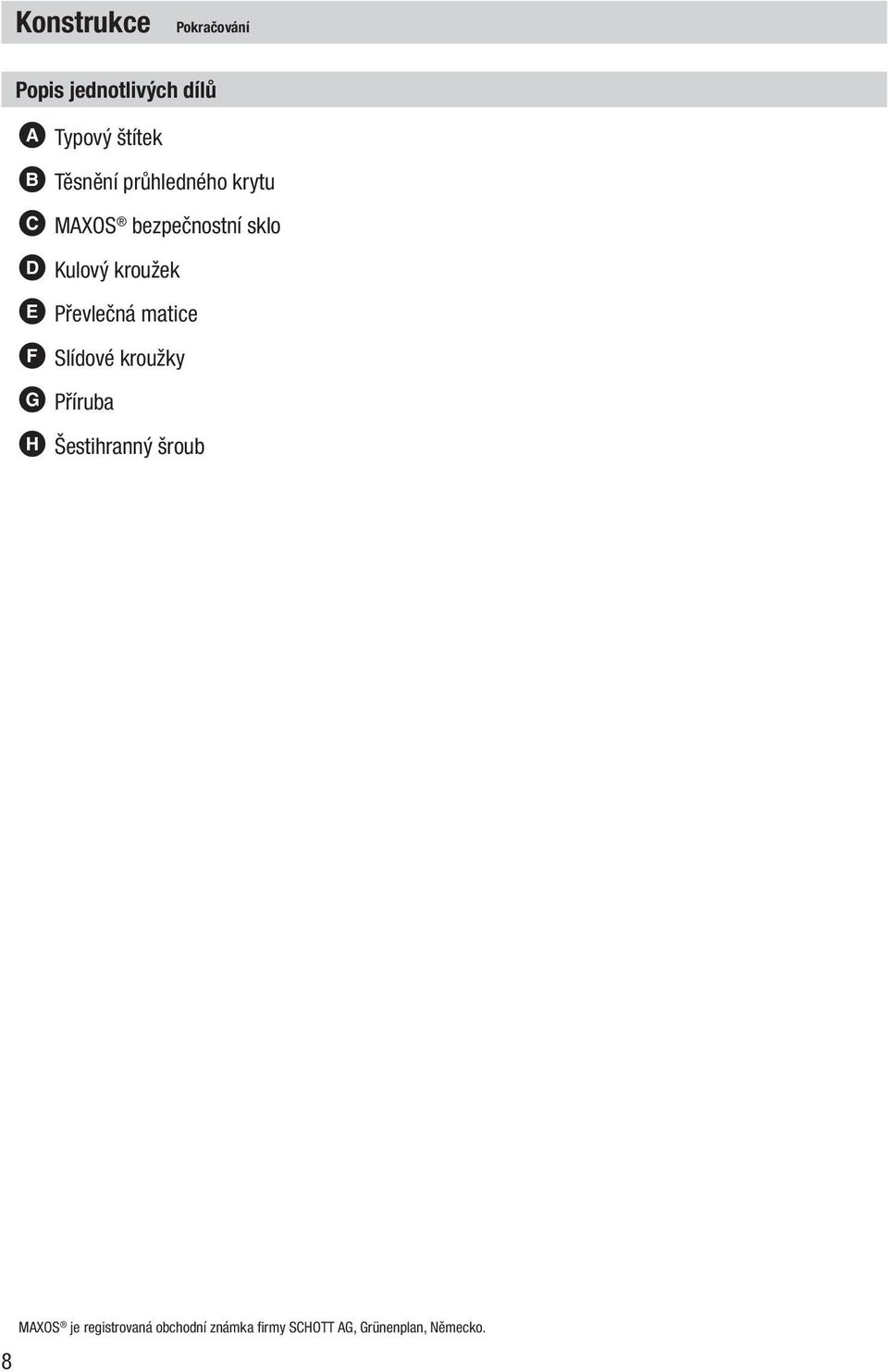

8 Konstrukce Pokračování Popis jednotlivých dílů A Typový štítek B Těsnění průhledného krytu C MAXOS bezpečnostní sklo D Kulový kroužek E Převlečná matice F Slídové kroužky G Příruba H Šestihranný šroub 8 MAXOS je registrovaná obchodní známka firmy SCHOTT AG, Grünenplan, Německo.

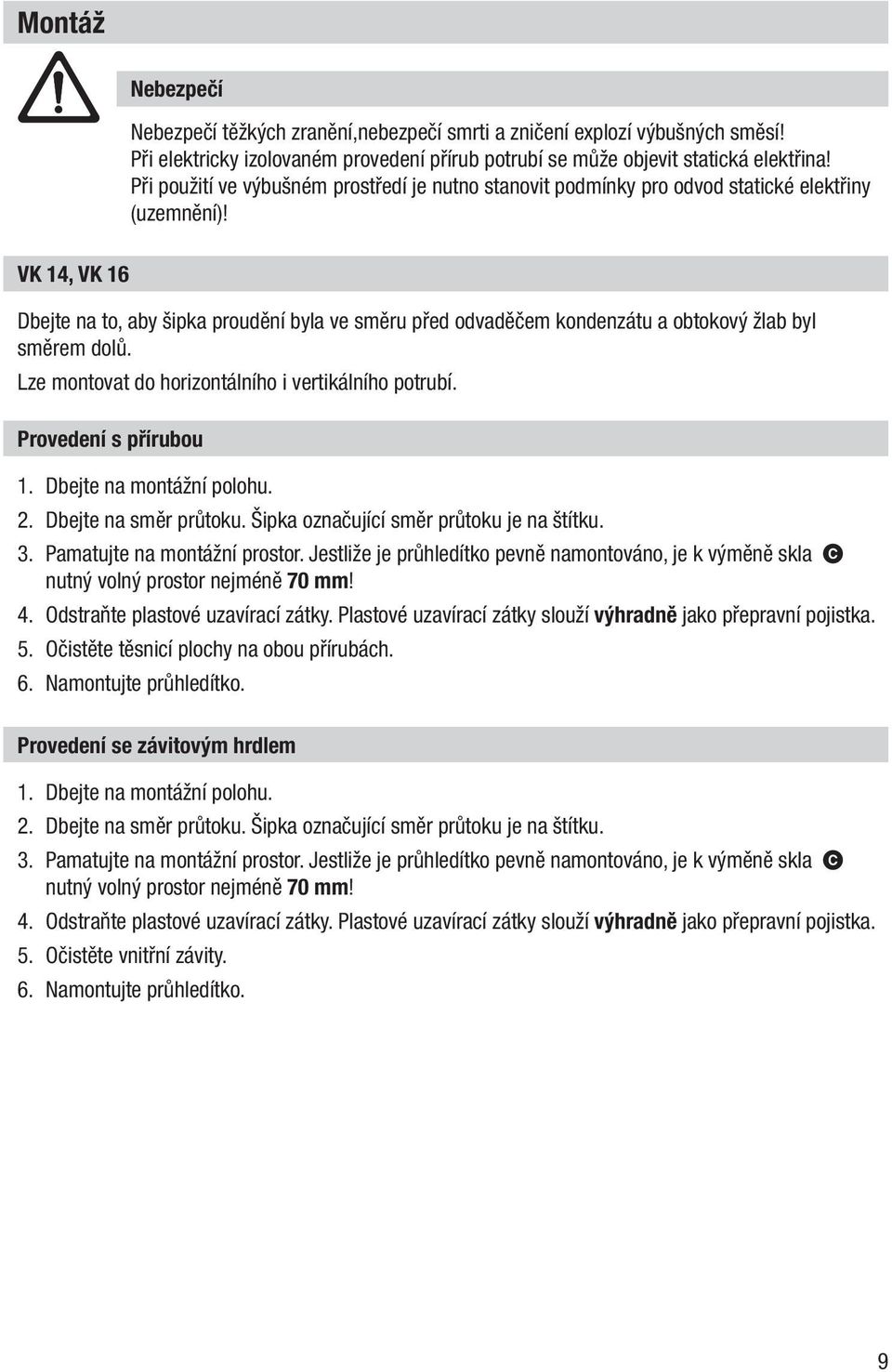

9 Montáž Nebezpečí Nebezpečí těžkých zranění,nebezpečí smrti a zničení explozí výbušných směsí! Při elektricky izolovaném provedení přírub potrubí se může objevit statická elektřina! Při použití ve výbušném prostředí je nutno stanovit podmínky pro odvod statické elektřiny (uzemnění)! VK 14, VK 16 Dbejte na to, aby šipka proudění byla ve směru před odvaděčem kondenzátu a obtokový žlab byl směrem dolů. Lze montovat do horizontálního i vertikálního potrubí. Provedení s přírubou 1. Dbejte na montážní polohu. 2. Dbejte na směr průtoku. Šipka označující směr průtoku je na štítku. 3. Pamatujte na montážní prostor. Jestliže je průhledítko pevně namontováno, je k výměně skla C nutný volný prostor nejméně 70 mm! 4. Odstraňte plastové uzavírací zátky. Plastové uzavírací zátky slouží výhradně jako přepravní pojistka. 5. Očistěte těsnicí plochy na obou přírubách. 6. Namontujte průhledítko. Provedení se závitovým hrdlem 1. Dbejte na montážní polohu. 2. Dbejte na směr průtoku. Šipka označující směr průtoku je na štítku. 3. Pamatujte na montážní prostor. Jestliže je průhledítko pevně namontováno, je k výměně skla C nutný volný prostor nejméně 70 mm! 4. Odstraňte plastové uzavírací zátky. Plastové uzavírací zátky slouží výhradně jako přepravní pojistka. 5. Očistěte vnitřní závity. 6. Namontujte průhledítko. 9

10 Montáž Pokračování Provedení s přivařovacím hrdlem 1. Dbejte na montážní polohu. 2. Dbejte na směr průtoku. Šipka označující směr průtoku je na štítku. 3. Pamatujte na montážní prostor. Jestliže je průhledítko pevně namontováno, je k výměně skla C nutný volný prostor nejméně 70 mm! 4. Odstraňte plastové uzavírací zátky. Plastové uzavírací zátky slouží výhradně jako přepravní pojistka. 5. Očistěte hrdlo k přivaření. 6. Montáž se provádí výhradně pomocí obloukového tavného svařování (svařovací proces 111 a 141, ISO 4063). Pozor Přivařování průhledítka k tlakovým potrubím smí provádět jen kvalifikovaní svářeči s oprávněním (např. s potvrzením o zkoušce podle evropské normy EN 287-1). Při přivaření není nutné vyjmout sklíčka průhledítka. Jen v případě žíhání svaru je nutno sklíčka vyjmout. Uvedení do provozu Přírubové spoje na VK 14, VK 16 musí být řádně přišroubovány a musí být těsné. Provoz Na odvaděči kondenzátu VK 14, VK 16 musí být při určitých provozních stavech provedena údržba (viz kapitola Údržba). 10

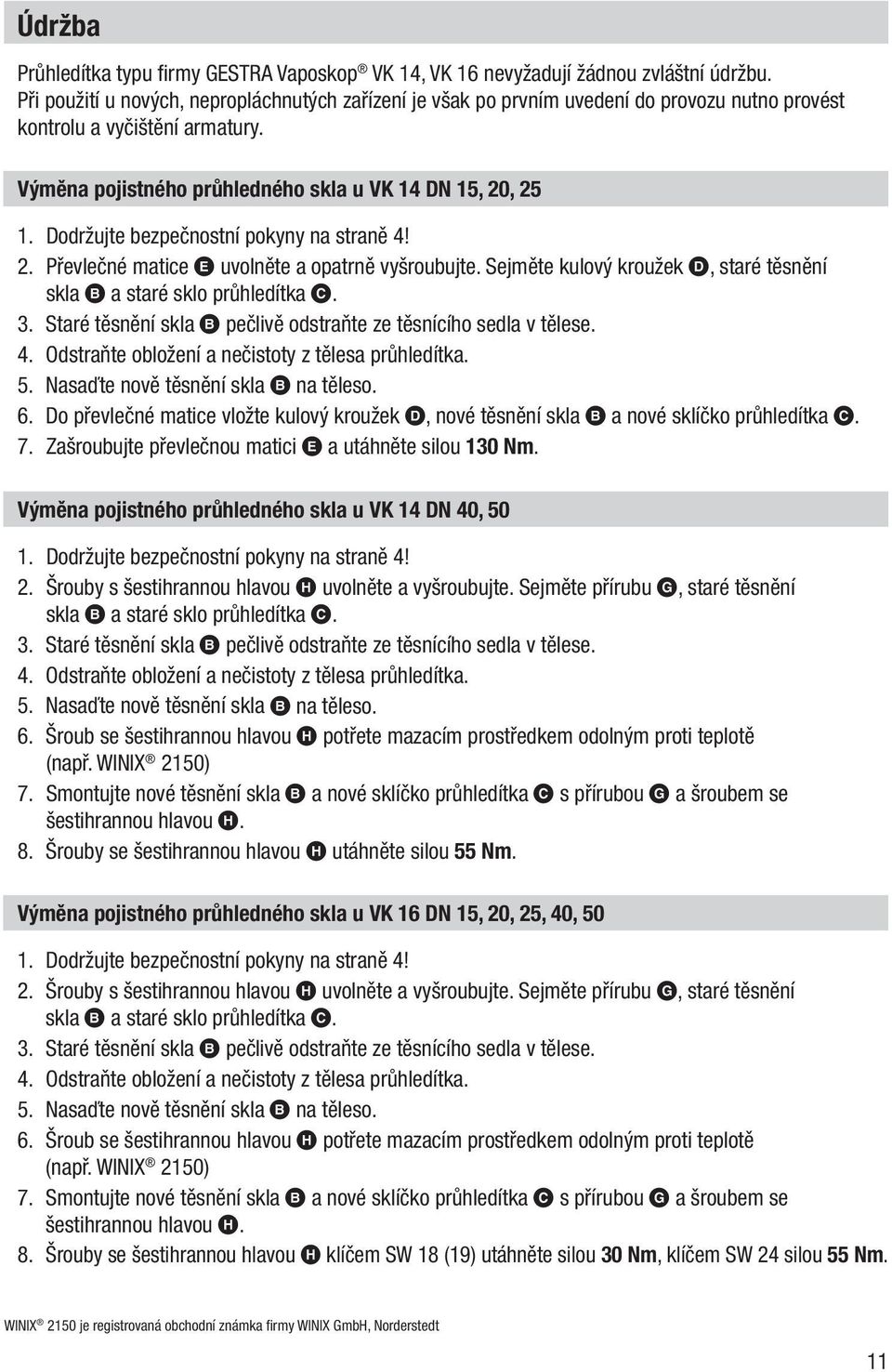

11 Údržba Průhledítka typu firmy GESTRA Vaposkop VK 14, VK 16 nevyžadují žádnou zvláštní údržbu. Při použití u nových, nepropláchnutých zařízení je však po prvním uvedení do provozu nutno provést kontrolu a vyčištění armatury. Výměna pojistného průhledného skla u VK 14 DN 15, 20, Dodržujte bezpečnostní pokyny na straně 4! 2. Převlečné matice E uvolněte a opatrně vyšroubujte. Sejměte kulový kroužek D, staré těsnění skla B a staré sklo průhledítka C. 3. Staré těsnění skla B pečlivě odstraňte ze těsnícího sedla v tělese. 4. Odstraňte obložení a nečistoty z tělesa průhledítka. 5. Nasaďte nově těsnění skla B na těleso. 6. Do převlečné matice vložte kulový kroužek D, nové těsnění skla B a nové sklíčko průhledítka C. 7. Zašroubujte převlečnou matici E a utáhněte silou 130 Nm. Výměna pojistného průhledného skla u VK 14 DN 40, Dodržujte bezpečnostní pokyny na straně 4! 2. Šrouby s šestihrannou hlavou H uvolněte a vyšroubujte. Sejměte přírubu G, staré těsnění skla B a staré sklo průhledítka C. 3. Staré těsnění skla B pečlivě odstraňte ze těsnícího sedla v tělese. 4. Odstraňte obložení a nečistoty z tělesa průhledítka. 5. Nasaďte nově těsnění skla B na těleso. 6. Šroub se šestihrannou hlavou H potřete mazacím prostředkem odolným proti teplotě (např. WINIX 2150) 7. Smontujte nové těsnění skla B a nové sklíčko průhledítka C s přírubou G a šroubem se šestihrannou hlavou H. 8. Šrouby se šestihrannou hlavou H utáhněte silou 55 Nm. Výměna pojistného průhledného skla u VK 16 DN 15, 20, 25, 40, Dodržujte bezpečnostní pokyny na straně 4! 2. Šrouby s šestihrannou hlavou H uvolněte a vyšroubujte. Sejměte přírubu G, staré těsnění skla B a staré sklo průhledítka C. 3. Staré těsnění skla B pečlivě odstraňte ze těsnícího sedla v tělese. 4. Odstraňte obložení a nečistoty z tělesa průhledítka. 5. Nasaďte nově těsnění skla B na těleso. 6. Šroub se šestihrannou hlavou H potřete mazacím prostředkem odolným proti teplotě (např. WINIX 2150) 7. Smontujte nové těsnění skla B a nové sklíčko průhledítka C s přírubou G a šroubem se šestihrannou hlavou H. 8. Šrouby se šestihrannou hlavou H klíčem SW 18 (19) utáhněte silou 30 Nm, klíčem SW 24 silou 55 Nm. WINIX 2150 je registrovaná obchodní známka firmy WINIX GmbH, Norderstedt 11

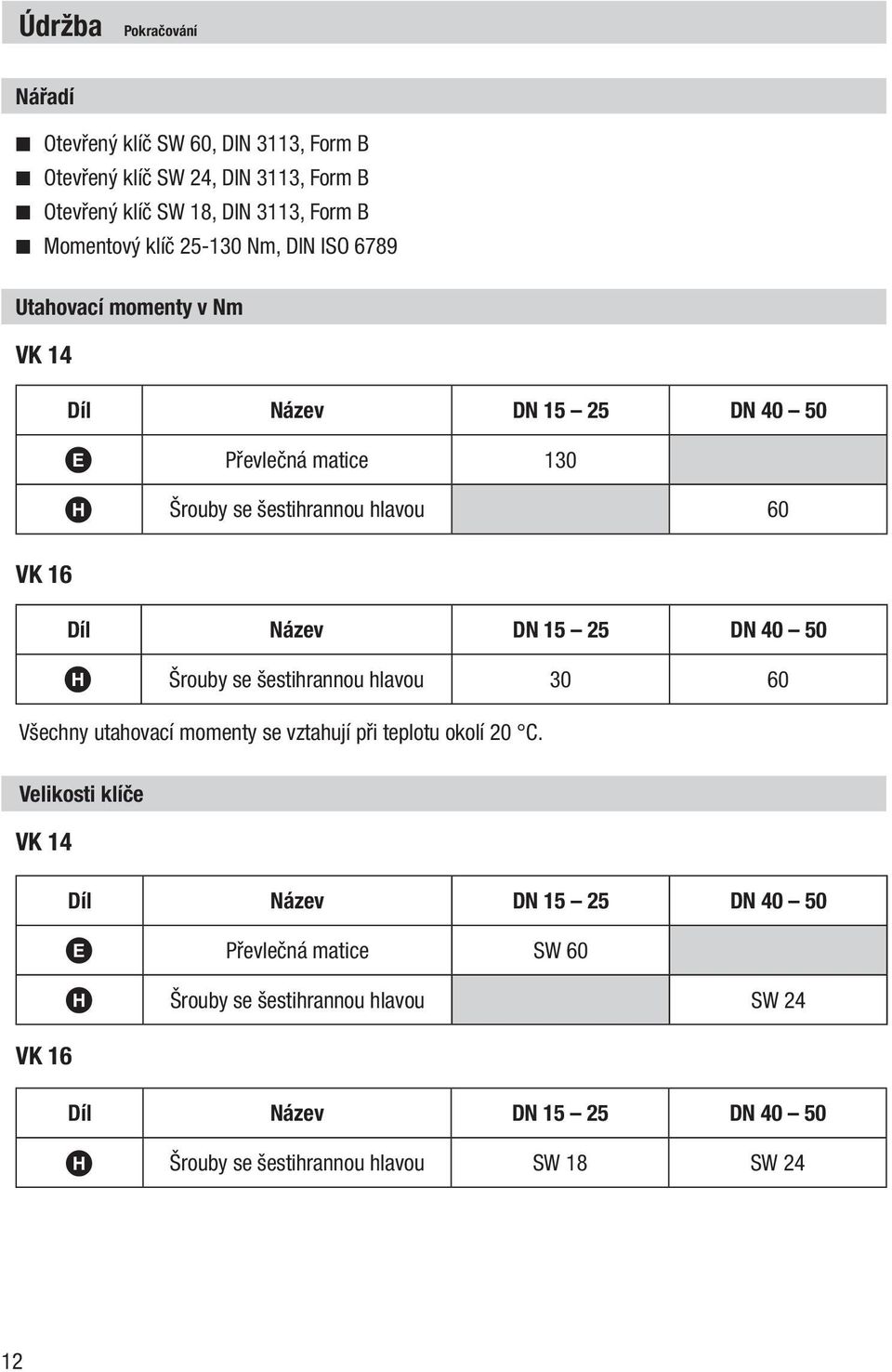

12 Údržba Pokračování Nářadí Otevřený klíč SW 60, DIN 3113, Form B Otevřený klíč SW 24, DIN 3113, Form B Otevřený klíč SW 18, DIN 3113, Form B Momentový klíč Nm, DIN ISO 6789 Utahovací momenty v Nm VK 14 Díl Název DN DN E Převlečná matice 130 H Šrouby se šestihrannou hlavou 60 VK 16 Díl Název DN DN H Šrouby se šestihrannou hlavou Všechny utahovací momenty se vztahují při teplotu okolí 20 C. Velikosti klíče VK 14 Díl Název DN DN E Převlečná matice SW 60 H Šrouby se šestihrannou hlavou SW 24 VK 16 Díl Název DN DN H Šrouby se šestihrannou hlavou SW 18 SW 24 12

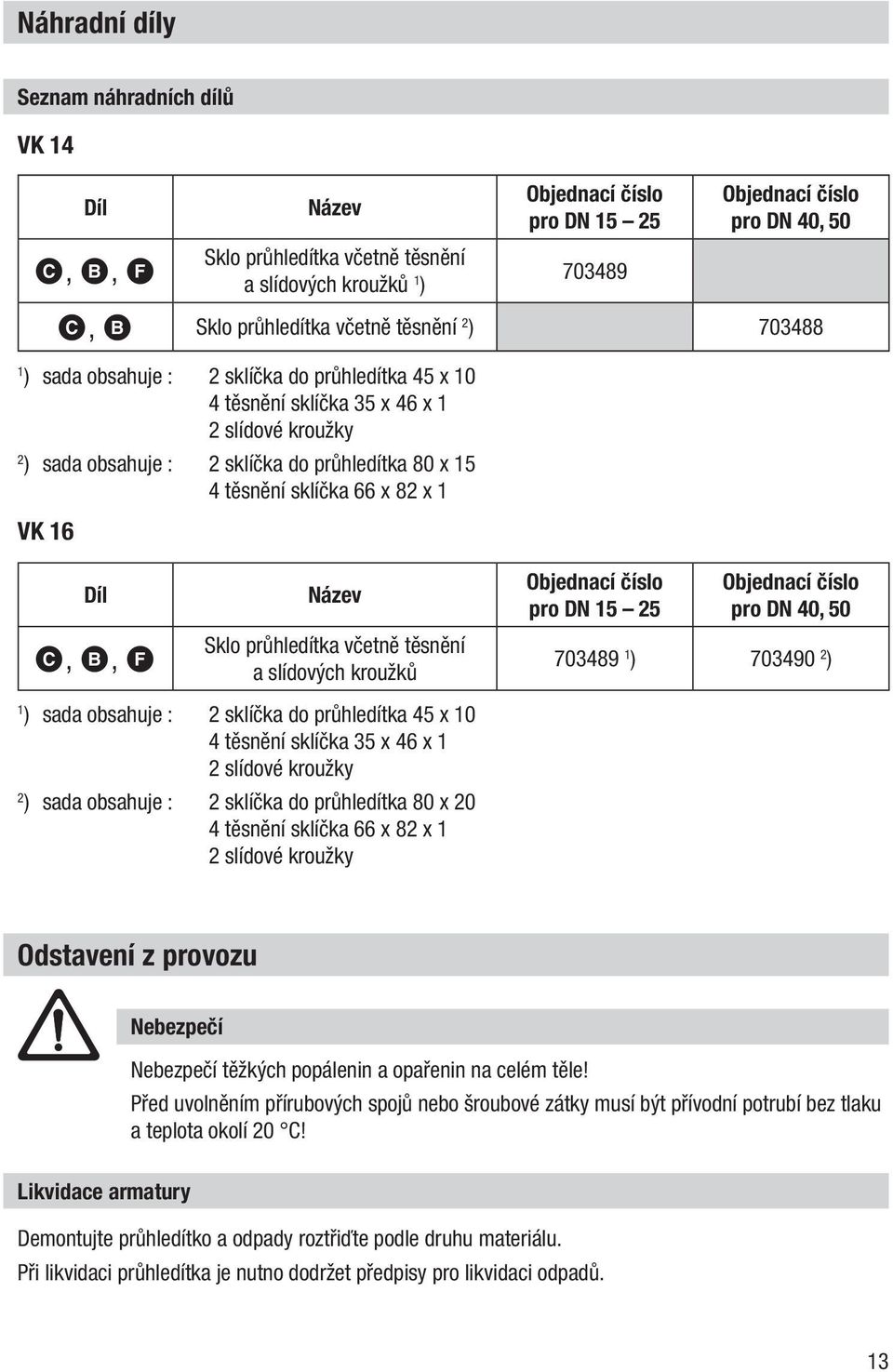

13 Náhradní díly Seznam náhradních dílů VK 14 Díl Název Objednací číslo pro DN Objednací číslo pro DN 40, 50 C, B, F Sklo průhledítka včetně těsnění a slídových kroužků 1 ) C, B Sklo průhledítka včetně těsnění 2 ) ) sada obsahuje : 2 sklíčka do průhledítka 45 x 10 4 těsnění sklíčka 35 x 46 x 1 2 slídové kroužky 2 ) sada obsahuje : 2 sklíčka do průhledítka 80 x 15 4 těsnění sklíčka 66 x 82 x 1 VK 16 Díl C, B, F Název Sklo průhledítka včetně těsnění a slídových kroužků Objednací číslo pro DN Objednací číslo pro DN 40, ) ) 1 ) sada obsahuje : 2 sklíčka do průhledítka 45 x 10 4 těsnění sklíčka 35 x 46 x 1 2 slídové kroužky 2 ) sada obsahuje : 2 sklíčka do průhledítka 80 x 20 4 těsnění sklíčka 66 x 82 x 1 2 slídové kroužky Odstavení z provozu Nebezpečí Likvidace armatury Nebezpečí těžkých popálenin a opařenin na celém těle! Před uvolněním přírubových spojů nebo šroubové zátky musí být přívodní potrubí bez tlaku a teplota okolí 20 C! Demontujte průhledítko a odpady roztřiďte podle druhu materiálu. Při likvidaci průhledítka je nutno dodržet předpisy pro likvidaci odpadů. 13

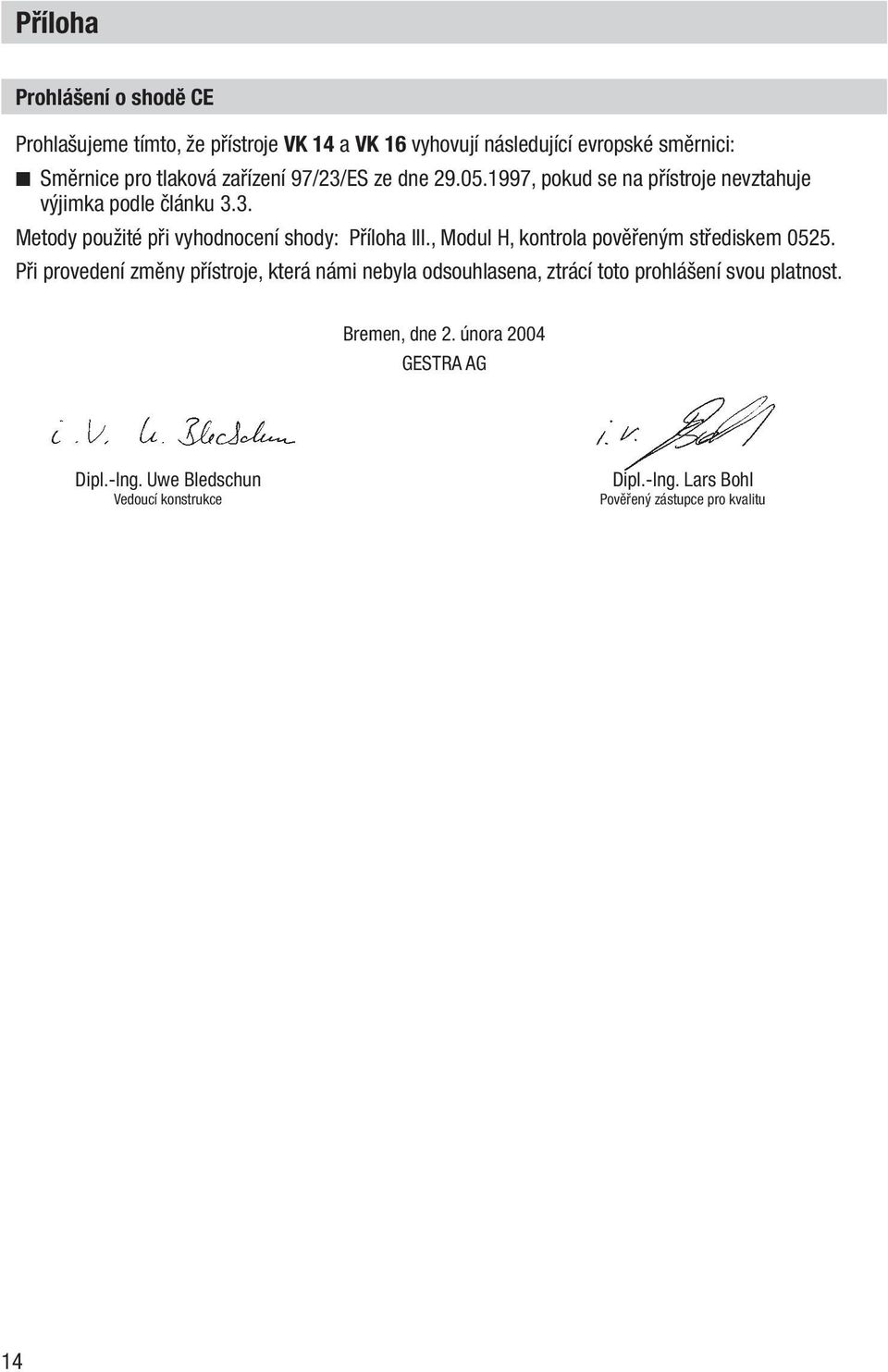

14 Příloha Prohlášení o shodě CE Prohlašujeme tímto, že přístroje VK 14 a VK 16 vyhovují následující evropské směrnici: Směrnice pro tlaková zařízení 97/23/ES ze dne , pokud se na přístroje nevztahuje výjimka podle článku 3.3. Metody použité při vyhodnocení shody: Příloha III., Modul H, kontrola pověřeným střediskem Při provedení změny přístroje, která námi nebyla odsouhlasena, ztrácí toto prohlášení svou platnost. Bremen, dne 2. února 2004 GESTRA AG Dipl.-Ing. Uwe Bledschun Vedoucí konstrukce Dipl.-Ing. Lars Bohl Pověřený zástupce pro kvalitu 14

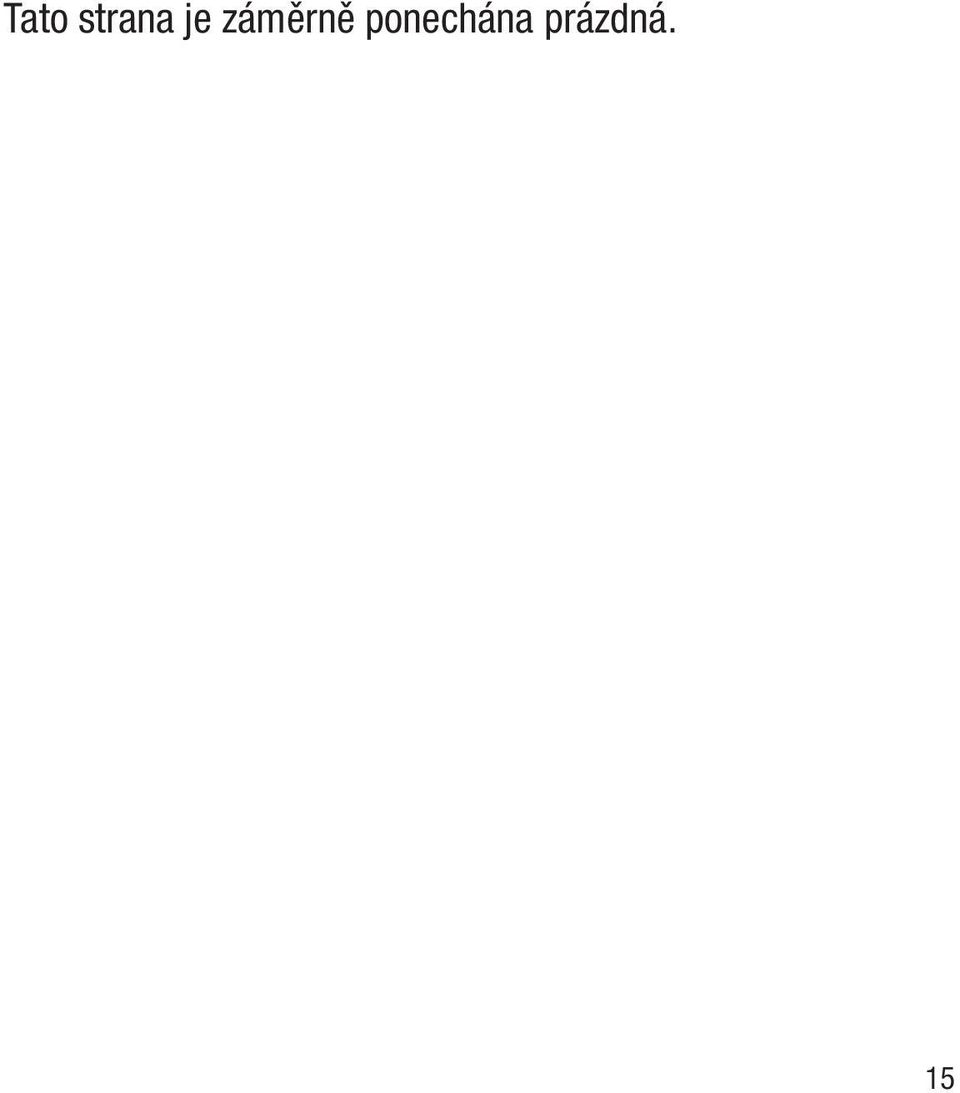

15 Tato strana je záměrně ponechána prázdná. 15

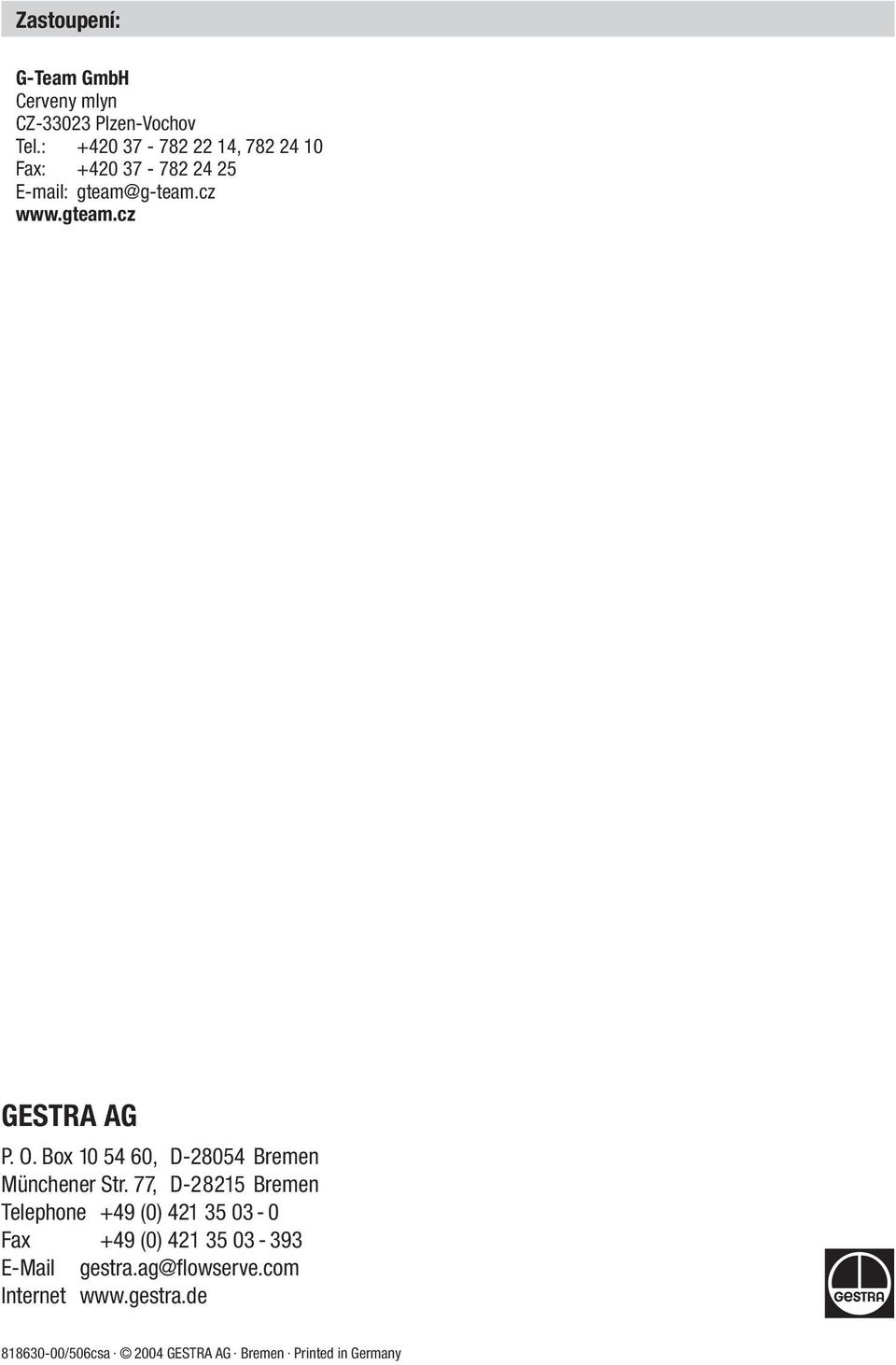

16 Zastoupení: G-Team GmbH Cerveny mlyn CZ Plzen-Vochov Tel.: , Fax: GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Telephone +49 (0) Fax +49 (0) Internet /506csa 2004 GESTRA AG Bremen Printed in Germany 16
