1 Decentrální větrací systém Důvěřujte originálu.

2 Důvěřujte originálu Decentrální větrací systémy s pětiletou zárukou inventer se svojí dlouholetou tradicí byl prvním, kdo přišel na trh s decentrálním větracím systémem. I když prošel velkým vývojem, jedno stále zůstává zachováno: naše snaha o kvalitu, inovaci a výjimečný servis. V roce 1999 byla inventerem vyvinuta technologie s keramickým výměníkem, která se etablovala na trhu a stala se standardem pro decentrální větrací systémy, nyní je tato technologie používána celosvětově. Od této doby jsou naše větrací systémy respektovány i jinými výrobci a oceňují je věrní zákazníci po celém světě. Výrobky značky inventer jsou samozřejmě přezkoušeny a certifikovány nezávislými zkušebními instituty. I vy se spolehněte na inventer s 5-ti letou zárukou výrobce. Takto funguje inventer Větrání se zpětným ziskem tepla inventer se skládá ze dvou kusů větracích přístrojů. Tyto přístroje pracují párově proti sobě. Režim odtahu 1 Ventilátor větrací jednotky se točí 70 sekund jedním směrem a odsává přitom vydýchaný vzduch z vnitřního prostoru. Při tomto procesu se nahřívá keramický výměník teplým odpadním vzduchem odváděným z interiéru. Po skončení časového intervalu se změní směr otáček ventilátoru. Režim nasávání 2 Nyní proudí čerství vzduch z venkovních prostor dovnitř. Přitom keramický výměník předává nashromážděné teplo tomuto přiváděnému vzduchu. Velká část tepla zůstává zachována. Tímto způsoben zaručuje inventer optimální vnitřní klima. 1 Režim odtahu Režim nasávání

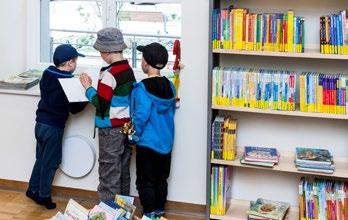

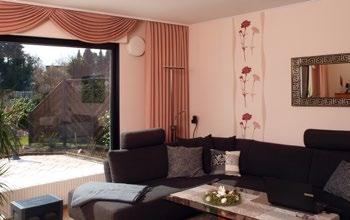

3 Proč je větrání důležité? Kontrola vnitřního klimatu je důležitá, protože Přednosti vašeho inventeru... v moderních, nízkoenergetických domech, je pro požadovanou minimální výměnu vzduchu samotné větrání okny nedostačující (DIN ). Důvodem je vysoká neprůvzdušnost plášťů budov.... čistý a zdravý vzduch zaručuje obyvatelům pevnější zdraví, zvyšuje schopnost jejich koncentrace a je prevencí proti výskytu onemocnění dýchacích cest.... díky pravidelné výměně vzduchu je předcházeno výskytu plísní ve vašem interiéru a škodlivé látky jsou automatický odvětrávány. žádné další potrubní rozvody, nekomplikovaná instalace do obvodových zdí vhodné pro novostavby i rekonstrukce, zvyšuje hodnotu majetku díky prevenci vzniku plísní jednoduchá údržba a servis nepatrná spotřeba elektrické energie, úspora energie na vytápění díky keramickému výměníku integrovaný pylový filtr pro alergiky od sklepů po podkroví řešení pro každého Rodina Schradeových Veřejná knihovna ve Schleizu Díky sanačním úpravám máme prakticky energeticky úsporný dům. U takovýchto budov je větrání v topné sezóně nezbytné. Náš větrací systém inventer je stále v provozu a to více než 10 let. Thomas Haberkern, vedoucí stavebního úřadu pro město Schleiz: Rozhodli jsme se pro flexibilní větrací systém inven- Ter. Větrací jednotky zmizely z velké části ve zdech. Proto bylo relativně jednoduché splnit požadavky na ochranu stavebních památek.

4 Xenion -Ventilator Vysoký výkon s ultratichým chodem Jediný ventilátor navržený speciálně pro decentrální větrací systémy Vyšší zvuková izolace díky uzavřené konstrukci ventilátoru Integrovaný snímač teploty bránící ochlazení interiéru v zimě Inteligentní stabilizátor zajišťující tichý chod i při větrných náporech Extra highlights Vylepšený reverzní chod ventilátoru díky dvoustupňovému automatickému spínání Vylepšený reverzní chod ventilátoru díky dvoustupňovému automatickému spínání DIN Odolnost vůči náporům větru, splňuje třídu S3 podle DIN EN Odolnost vůči náporům větru, splňuje třídu S3 podle DIN EN Testovaná kvalita s pětiletou zárukou garantovanou výrobcem Testovaná kvalita s pětiletou zárukou garantovanou výrobcem

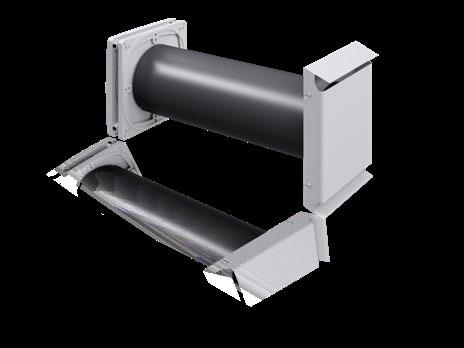

5 Větrací systémy inventer Větrání se zpětným ziskem tepla iv-smart+ Nejsilnější ventilátor své třídy: do 58 m 3 /h Stavební průchodka o průměru 160 mm Zvuková propustnost do 49 db Zpětný zisk tepla 87 % Senzor na detekci chladu a větrných poryvů iv14-zero Zvuková propustnost do 56 db Extrémně tichý i na nejvyšší výkon pod 29 db (A) Integrovaný akustický mód s pouze 13 db (A) Zpětný zisk tepla 87 % Senzor na detekci chladu a větrných poryvů Kruh se stává čtvercem: Instalační systém do zdí Simplex Varianty iv-smart+ a iv14-zero Pro všechny tloušťky stěn Integrovaná trubka se sklonem Použití jako stavební kámen pro novostavbu Varianty Corner Zcela ukrytý pod omítkou vyústění ve špaletě okna iv-smart+ a iv14-zero iv-smart+ Ohio Pro slabé zdi od 180 mm iv-smart+ Sylt Pro prostory pod úrovní terénu iv-smart+ Top Pro podkrovní prostory

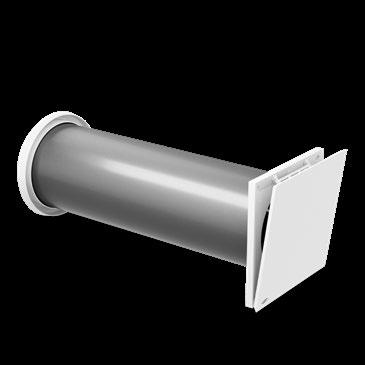

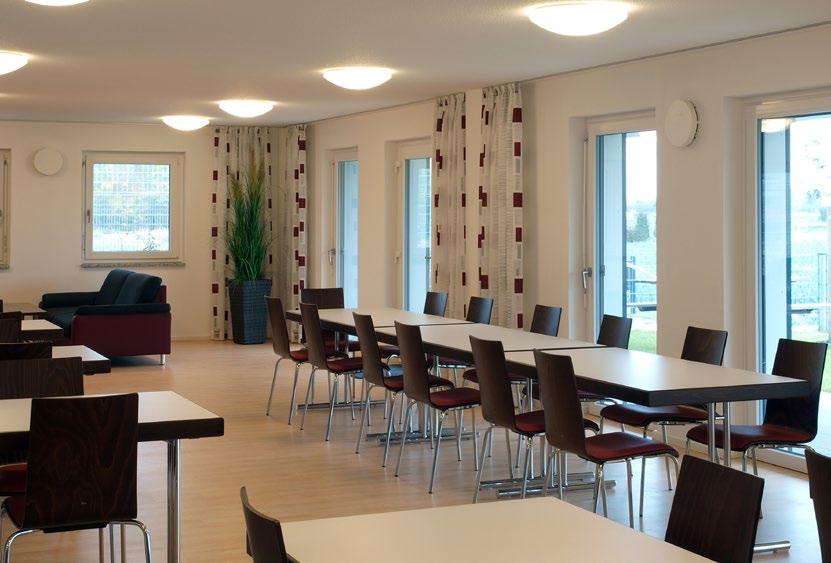

6 Větrací systémy inventer Další varianty decentrálních větracích přístrojů iv-light Jednodušší typ větracího přístroje určený pro novostavby i rekonstrukce Snadná instalace díky jádrovému vrtání průměr stavební průchodky 160 mm Nejsilnější ventilátor své třídy Xenion Zpětný zisk tepla až 84 % díky použití převratné technologie inventron Senzor na detekci chladu a větrných poryvů iv25 Vhodný pro větší prostory jako jsou kanceláře, studijní prostory, prodejní místa a veřejné místnosti přes 30 m 2 Výměna vzduchu až do 110 m 3 za hodinu Zpětný zisk tepla až 77 % díky speciálnímu keramickému výměníku Pětiletá záruční doba

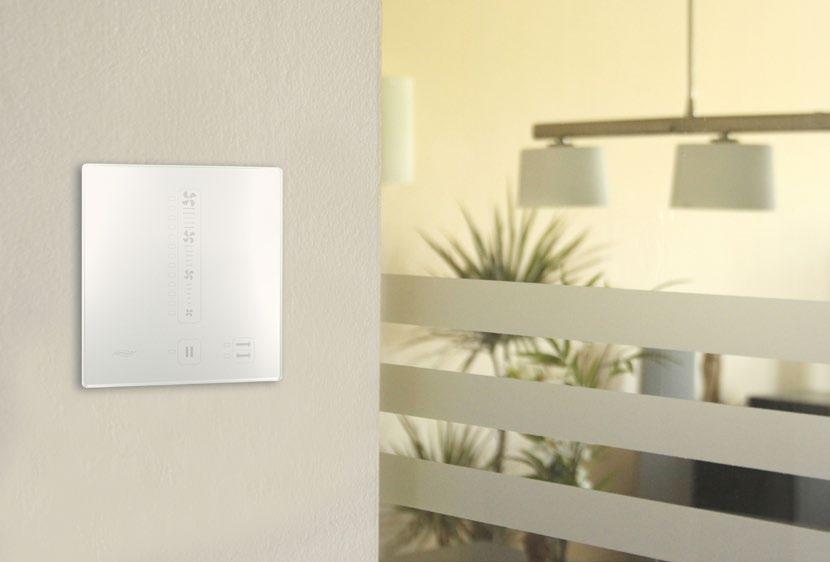

7 inventer regulátor Větrací systémy inventer jsou ovládány intuitivně pomocí vhodných regulátorů. Ovládání umožňuje v závislosti na typu regulátoru nastavení intenzity větrání, různé provozní režimy jako i inovativní zónové ovládání (Clust-Air technologie). MZ-Home Clust-Air technologie pro decentrální větrací systémy (inventer zónové větrání) Ovládání až 16 kusů větracích jednotek inventer paralelně v až čtyřech zónách Individuální naprogramování týdenního timer Rozmanité funkce - provozní režimy: zpětný zisk tepla, trvalé větrání, pauza, větrání dle teplotně-vlhkostního čidla, volitelně dle senzoru CO 2 Možnost připojení na inteligentní ovládání domu smove s4/s8 Touch&Slide regulátor smove s4: ovládá až 4 větrací jednotky inventer smove s8: ovládá až 8 větracích jednotek inventer Rozšiřitelný o senzory nebo s možností připojení na inteligentní ovládání domu Integrované počítadlo provozních hodin Funkce pauzy Provozní režim: větrání se zpětným ziskem tepla, trvalé větrání

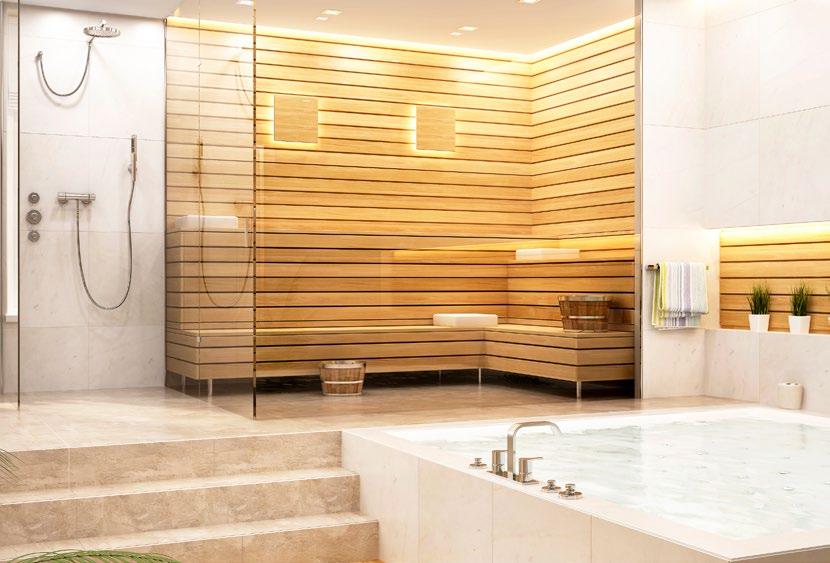

8 Odvětrávací systémy Ideální pro prostory s výskytem vysoké vzdušné vlhkosti: automatické odvětrávání s našimi tichými a zároveň velmi výkonnými odvětrávacími systémy, sestávajícími z odtahových ventilátorů a vestavěných setů. Avio N 100 Vestavěný set av100 Tichý odtahový ventilátor Integrovaný časový doběh Volitelně s hygrostatem Průtok vzduchu až do 75 m³/h Pulsar Basic / Pulsar Odtahový ventilátor do obvodové zdi nebo do podhledů Integrovaný vlhkostní a světelný senzor Tiché odvětrávání s průtokem vzduchu až do 110 m 3 /h Pulsar: ovládání pomocí mobilní aplikace inventer Mobile Pro odtahové ventilátory Avio N100, Pulsar Basic, Pulsar, Aventus AP Instalace do obvodové zdi Vhodné pro zdi až do šířky 735 mm Integrovaná zpětná klapka Ve variantách Standard nebo Corner Aventus av100 ALD / Plus Instalace možná do obvodové zdi, podhledů nebo větrací šachty ovládání pomocí časových doběhů či senzorů vlhkosti Různý varianty umístění do zdi, na zeď, varianta vyhovující protipožárním předpisům Možnost připojení druhé místnosti Odvětrávání s průtokem objemu vzduchu až 100 m 3 /h Pro odvětrávání znečištěného vzduchu a přívod čerstvého vzduchu Pro decentrální odvětrávací systémy bez zpětného zisku tepla Ve variantách Standard nebo Corner

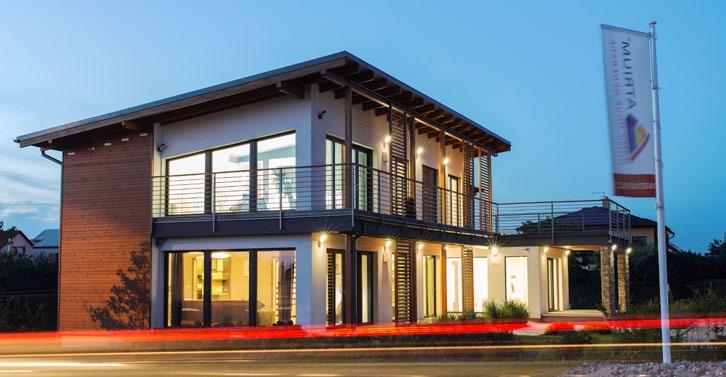

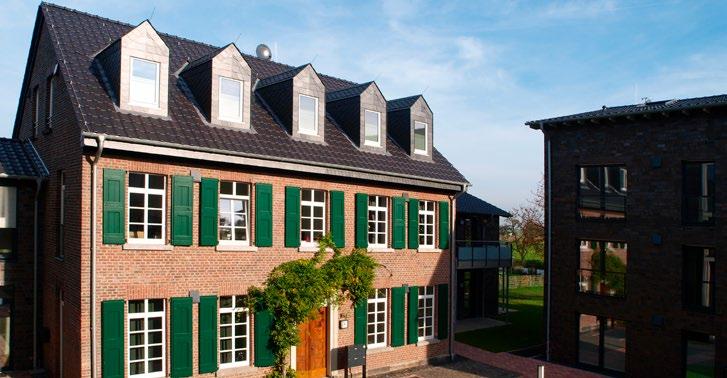

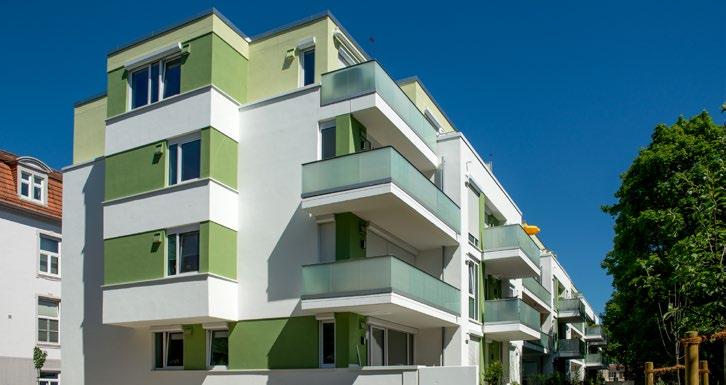

9 Novostavba: rodinný dům Místo: Plzeň Stavebník: Atrium s.r.o. Větrací jednotky: iv14r Rekonstrukce: bytový dům Místo: Korschenbroich Stavebník: Hartmann Architekten Větrací jednotky: iv14r, iv14v Novostavba: apartmánový dům Místo: Bremen Stavebník: Dipl.-Ing. Albert Joachim Meyer Větrací jednotky: iv-twin

10 Přehled technických dat Větrací systémy iv-smart+ NEJSILNĚJŠÍ KOMPAKT- NÍ VĚTRACÍ SYSTÉM iv-smart+ Corner DO ŠPALETY OKNA iv-smart+ Ohio PRO SLABÉ ZDI iv-smart+ Sylt PROSTORY POD ÚROVNÍ TERÉNU iv-smart+ Top PODKROVÍ Montážní otvor [mm] Ø 180 Ø 180 Ø 180 Ø 180 Ø 180 Síla zdi s omítkou [mm] > 270 > 250 / > 120 zatepl. > 180 > 270 > 270 Průtok vzduchu [m³/h] v režimu ZZT Průtok vzduchu [m 3 /h] v režimu trvalého větrání 8,5 29 8,5 29 8,5 29 8,5 29 8, Spotřeba energie [W] Hladina akustického tlaku [db (A)] Stupeň zpětného zisku tepla [%] Spotřeba elektrické energie v závislosti na výkonu ventilátoru [W/(m 3 /h)] 0,15 0,15 0,15 0,15 0,15 Venkovní kryt [Š x V, mm] 222 x 285 / 279 x x x 247 Ø 159 x H 880 Ø 265 x H 380 Vnitřní kryt [Š x V, mm] 233 x x x x x 233 Provozní teplota [ C] Normalizovaný rozdíl úrovně hluku [db] Energetická třída A+ / A A+ / A A+ / A A+ / A A+ / A 1 ) v závislosti na zvukové izolaci Regulátor Regulátor smove s4 Regulátor smove s8 Regulátor MZ-Home Řídící jednotka MZ-Home Clust-Air modul Sítové napětí [V AC], [Hz] 230, , , Vstupní napětí [V DC] Napětí ventilátoru [V DC] 6,7 15,3 6,7 15, Externí vstup [V DC] Celkový spínací proud [A] max. 0,8 Spotřeba energie [W] max. 11 max. 20 max. 0,5 max. 18 Standby [W] < 1 < 1 1,5 (1 zóna) 2,5 (4 zóna) Třída ochrany II II II

11 Větrací systémy iv-light EKONOMICKÁ VERZE iv14-zero NEJTIŠŠí TYP VĚTRACÍHO PŘÍSTROJE iv14-zero Corner DO ŠPALETY OKNA iv-twin Certifikováno DIBt: [Z ] PRO SA- MOSTATNÉ POKOJE iv25 Certifikováno DIBt: [Z ] PRO VELKÉ PROSTORY Montážní otvor [mm] x 270 Ø 270 Síla zdi s omítkou [mm] > 270 > 255 > 255 / > 120 zatepl. > 300 > 270 Průtok vzduchu [m³/h] v režimu ZZT Průtok vzduchu [m 3 /h] v režimu trvalého větrání ,5 29 8, , Spotřeba energie [W] Hladina akustického tlaku [db (A)] Stupeň zpětného zisku tepla [%] Ø 82 / max. 86 Ø 72 / max Spotřeba elektrické energie v závislosti na výkonu ventilátoru [W/(m 3 /h)] 0,2 0,15 0,15 0,19 do 0,16 Venkovní kryt [Š x V, mm] Ø x x x x 313 Vnitřní kryt [Š x V, mm] 220 x x x 233 Ø 290 / 284 x 284 Ø 290 Provozní teplota [ C] až 50 Normalizovaný rozdíl úrovně hluku [db] Energetická třída A+ / A A+ / A A+ / A A / B A / B Odvětrávací systémy Semicentrální větrací systémy Avio N 100 Pulsar Basic Pulsar Aventus inventer PAX Otvor ve stěně [mm] Ø 115 (av100) Ø 115 (av100) AP: Ø 115 (av100) Průtok vzduchu [m³/h] (90 odtah) Tloušťka stěny s omítkou [mm] Objem proudu odpadního vzduchu [m³/h] (av100) (av100) AP: (av100) / 30/60 / 100 Maximální výkonnost [W] 6, Max. úroveň zvuku [db (A)] Vnitřní clona [mm] 159 x 159 Ø x 260 Kryt na ochranu proti počasí [mm] 154 x 157 (av100) 154 x 157 (av100) 154 x 157 (av100) Třída ochrany II II II Stupeň zpětného zisku tepla [%] Ø 77 / max. 80 Výkon [W] 3,5 25 Topný registr [W] < 375 Hladina akustického tlaku [db (A)] (35 odtah max.) Provozní napětí [V AC], [Hz] 230, 50 Ochrana IP 24 Filtr nasávání / odtah G4/G4 Normalizovaný rozdíl úrovně hluku [db] Energetická třída 47 při odtahu 77 při nasávání A

12 Servisní poradna Máte ještě nějaké otázky k našim produktům nebo k větrání všeobecně? Těšíme se na Váš telefonát nebo písemný dotaz. Nebo nás navštivte přímo u nás v Horažďovicích a přijďte se podívat na naše větrací jednotky a poslechnout si je, rádi si na Vás uděláme čas. Máte konkrétní projekt? Zašlete nám odpovídající podklady a informace (půdorys, pohledy, řezy) stejně jako údaje, zda se jedná o novostavbu nebo zda plánujete rekonstrukci objektu, kolik osob bude tyto prostory trvale obývat a zda máte nějaké zvláštní požadavky na větrání tohoto objektu. Rádi Vám bezplatně vyhotovíme návrh na umístění větracího systému společně s výpočtem výměny vzduchu na základě platných norem (ČSN, DIN, EN) stejně jako cenovou kalkulaci. To vše pro Vás vypracujeme zcela nezávazně. Kontakt A-INVENT s.r.o. Husovo náměsti 148 CZ Horaždovice Tel.: info@inventer.cz Stav k 11/2018 Technické změny vyhrazeny Nepřebíráme odpovědnost za tiskové chyby inventer GmbH Ortsstraße 4a D Löberschütz
