1 nedělejte kompromisy a spolupracujte s profesionály nedělejte kompromisy a spolupracujte s profesionály GADES solution GADES solution D.1.4 TECHNIKA PROSTŘEDÍ STAVEB RD Grácovi, Mokrá Hora MECHANICKÉ VĚTRÁNÍ TECHNICKÁ ZPRÁVA energetika stavebnictví diagnostika poradenství energetický management

2 TECHNICKÁ ZPRÁVA Základní charakteristika a účel stavby Jedná se o rekonstrukci a adaptaci rodinného domu, který bude dvojpodlažní včetně podkroví. Objekt je nepodsklepen, tvořen zděnou technologií. Předmětem projektové dokumentace pro obor vzduchotechnika (mechanické větrání) je návrh systému, tras a regulace. Návrh obsahuje požadavky na zajištění potřebných parametrů vnitřního prostředí. a) Předmět projektu Předmětem projektu je návrh rozmístění vzduchotechnických rozvodů a umístění jednotky včetně specifikace materiálů. b) Zásady celkového řešení Navržena vzduchotechnická jednotka pro řízené větrání s rekuperací tepla slouží pouze k výměně vzduchu v objektu. Neslouží tedy k vytápění jednotlivých místností. Pro stavbu je předběžně navržena rekuperační jednotka Duplex ECV V jednotce se využívá teplo z již použitého vzduchu, odváděného z pobytového prostoru, který předává teplo přiváděnému vzduchu zvenčí. Výsledkem je, že použitý vzduch je odváděn mimo objekt a nahrazen čerstvým přiváděným vzduchem. Metoda větrání s rekuperací zajišťuje optimální využití odváděného vzduchu až s 90% účinností. Certifikovaná hodnota pro jednotku je 90%. c) Technické podklady Podklady pro zpracování jsou ve formě stavební výkresové dokumentace v rozsahu pro stavební povolení. Výkresy 1 a 2NP, řez, pohledy. d) Normativní podklady ČSN Požární bezpečnost staveb - Ochrana staveb proti šíření požáru potrubím ČSN Požární ochrana staveb - Nevýrobní objekty. ČSN : 2012+z1: Tepelná ochrana budov ČSN EN Větrání budov Energetická náročnost budov Směrnice pro kontrolu klimatizačních systému e) Požadavky na profese Elektro: Větrací jednotka smí být připojena pouze do zásuvkového rozvodu, který je pravidelně revidován ve lhůtách dle normy ČSN "Elektrotechnické předpisy - Revize elektrických zařízení" revidován. Větrací jednotka se musí připojit pouze do zásuvky s ochranným kolíkem. Délka přívodu s vidlicí je 3 m. Jednotka smí být provozována v rozsahu teplot větracího vzduchu do +45 C při max. relativní vlhkosti vzduchu do 80 % v prostředí základním, bez nebezpečí požáru nebo výbuchu hořlavých plynů a par, v případě nebezpečí přechodného vniknutí těchto plynů a par do potrubního systému (např. lepení podlah, nátěry) musí být zařízení včas předem vypnuto. ZTI: Odpad DN40 pro napojení odvod kondenzátu z rekuperační jednotky pod místem osazení rekuperační jednotky. Odvod řešen hadičkou do sifonu. Stavební připravenost: Pro vedení rozvodů v podlaze a ve stěnách, prostupy ve stropech. Stránka 2 z 9

3 f) Požadované vnitřní mikroklimatické podmínky Stavební řešení objektu musí splňovat požadavky ČSN :2012+z1:2013. Především v otázkách vzduchotěsnosti, vnitřních povrchových teplot obalových konstrukcí (teplotních faktorů). Při užívání musí být zabezpečeno dostatečná míra výměny vzduchu dle hygienických požadavků. Vnitřní relativní vlhkost vzduchu musí být udržována v rozmezí %. Návrhové teploty vnitřního vzduchu a minimální dávky čerstvého vzduchu jsou uvedeny ve výpočtové části této dokumentace. g) Provozní podmínky Počet osob: 4 Návrhové vzduchové výkony jsou uvedeny ve výkresové a výpočtové části. Je předpokládaná vysoká úroveň řešení vzduchotěsnosti objektu s úrovní hodnoty n50 < 0,6 pro domy označované jako pasivní, n50 < 1,0 pro domy označované jako nízkoenergetické a n50 < 1,5 pro ostatní budovy. h) Bilance energií, médií a potřebných hmot Odsávání odpadního znečištěného vzduchu z interiéru domu bude probíhat v místech s tvorbou škodlivin. Přívod čerstvého vzduchu do pobytových místností. Takto navržený systém zajistí rovnoměrné provětrání dotčených místností. Objemy větracího vzduchu jsou uvedeny na výkresech a v přehledové tabulce níže. i) Popis navrženého řešení, funkce a uspořádání instalace a systému Pro stavbu je předběžně navržena rekuperační jednotka Duplex ECV V jednotce se využívá teplo z již použitého vzduchu, odváděného z pobytového prostoru, který předává teplo přiváděnému vzduchu zvenčí. Výsledkem je, že použitý vzduch je odváděn mimo objekt a nahrazen čerstvým přiváděným vzduchem. Metoda větrání s rekuperací zajišťuje optimální využití odváděného vzduchu až s 90% účinností. Tepelné ztráty větráním, které vyplývají z účinnosti rekuperace navrhované jednotky, jsou kryty vytápěním stavby. Navržená větrací jednotka je umístěna v m.č. 104 v parapetní poloze. Umístění jednotky a uložení rozvodů je patrné z výkresové dokumentace. Pro větrání v přechodném období je rekuperační výměník větrací jednotky osazen obtokem s klapkou s osazeným elektropohonem. Jednotlivé režimy větrání budou ovládány digitálním ovladačem osazeném v m.č V každé z místností s odtahem je navržen talířový odvodní ventil dle počtu boxů. Na odtahové vedení nesmí být v žádném případě napojena digestoř (musí být umístěna digestoř s vnitřní cirkulací s tukovým a uhlíkovým filtrem). Odtahovaný vzduch před odvodem z domu prochází uvnitř jednotky rekuperačním výměníkem a předehřívá přiváděný čerstvý vzduch. Prostor je odvětráván neustále dle množství nastaveného na digitálním ovladači. Rozvody k jednotlivým odvodním ventilům jsou provedeny z plastového flexibilního potrubí ED flex PRO 75/63 ukončeného příslušnými boxy. Odpadní vzduch prošlý rekuperačním výměníkem odchází ven do exteriéru. Vývod je zakončen na fasádě protidešťovou žaluzií, před kterou je ještě osazena zpětná klapka. Potrubí pro odtah vzduchu za jednotkou je provedeno z tepelněizolačního flexibilního potrubí TERMOFLEX 50 HYGIENIC 160. Čerstvý a předehřátý venkovní vzduch je od VZT jednotky rozveden od jednotky flexibilní hadicí do rozdělovací komory (EDF-PL-BOX 160/8x75 rozváděcí box plochý) umístěné Stránka 3 z 9

4 pod stopem. Od rozdělovací komory jsou vedeny hadice flexibilního potrubí ED flex PRO 75/63 v podhledu k jednotlivým distribučním místům. Systém je pomocí přívodních talířových ventilů. Čerstvý vzduch je nasáván přes venkovní sací žaluzii umístěnou v obvodové stěně. Potrubí pro přívod čerstvého vzduchu bude provedeno z tepelněizolačního protihlukového flexibilního potrubí TERMOFLEX 50 HYGIENIC 160. j) Zásady ochrany zdraví, bezpečnosti práce při provozu zařízení Při provádění montážních prací je třeba dodržovat bezpečnost při práci dle platných směrnic. Při svářečských pracích se musí dodržovat protipožární ochrana. Bezpečnost při realizací díla zajišťuje zhotovitel ve smyslu zák. 262/2006 ve znění pozdějších předpisů (Zákoník práce) a vyhl. 324/ bezpečnost práce a technických zařízení při stavebních pracích. Veškeré práce mohou provádět pouze osoby způsobilé (fyzické i právnické). Při provozu zařízení smí zařízení obsluhovat zaškolená osoba. Při obsluze zařízení je nutno dodržovat postupy uvedené v návodech k obsluze zařízení a pokynech pro obsluhu zařízení. Předání návodů a pokynů pro obsluhu zařízení a zaškolení obsluhy je povinností zhotovitele zařízení. k) Ochrana životního prostředí Zařízení jsou navržena tak, aby jejím provozem byl minimalizován vliv na životní prostředí. Veškeré odpady vzniklé při výrobě a montáži budou likvidovány s ohledem na možnost recyklace dle zák. 185/01 Sb. ve znění pozdějších předpisů. l) Ochrana proti hluku a vibracím Jako akustické ochrany před přeslechy je použito rozdělovacího boxu. m) Požární opatření Jedná se o jeden požární úsek. n) Požadavky na postup realizačních prací a podmínky projektanta na realizaci díla Jednotlivé rozvody VZT budou provedeny v prostupech s utěsněním MW a komprimačními páskami či Mirelon provazci. Vzduchotechnická jednotka bude umístěna na pryžových podložkách proti vibracím. V prostorech, kde je vedeno potrubí, bude osazen SDK s revizními dvířky. o) Uvedení do provozu Uvedení do provozu je odvislé od podmínek dodavatele VZT jednotky. Během provozu jednotky je třeba provádět čistění rozvodů v předem definovanýh intervalech a měnit filtry zařízení. V říjnu 2015 Ing. Martin Deutsch, Ph.D. autorizovaný inženýr pro obor pozemní stavby č. a autorizovaný energetický specialista č. a Stránka 4 z 9

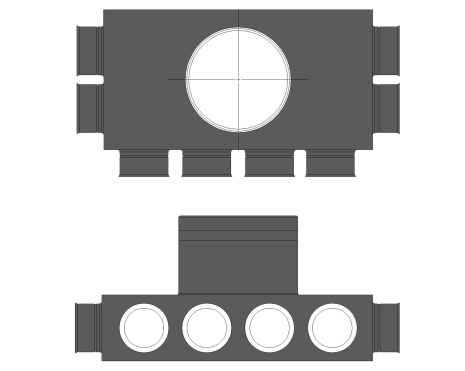

5 a) Zařízení a komponenty SPECIFIKACE PRVKŮ SYSTÉMU VZT jednotka rekuperační DUPLEX ECV4 390, parapetní poloha b) Rozdělovací boxy EDF-PL-BOX 160/8x75 rozváděcí box plochý - přívod Rozdělovací box 8/75 /160 mm odtah Stránka 5 z 9

6 c) Rozvody Potrubí k vyústkám ED flex PRO 75/63 Potrubí k jednotce TERMOFLEX 50 HYGIENIC 160 Potrubí k jednotce TERMOFLEX 160 Přechodový oblouk EDF OS Stránka 6 z 9

7 d) Distribuční prvky VST 100 talířový ventil přívodní plastový VEF 100 talířový ventil odvodní plastový CTVK 100 VZL montážní kroužek KK kovový odvodní ventil talířový EDF-SJ 100/75 plast Stránka 7 z 9

8 EDF-SJP 100/75 plast e) Doplňkové prvky Protidešťová žaluzie Přechodový kus Zpětné klapky Stránka 8 z 9

9 Objímky pro kotvení vedení Těsnící zátky, pásky Stránka 9 z 9
