ODSTŘEDIVÁ ČERPADLA ČERPACÍ TECHNIKA V CHEMICKÝCH PROVOZECH V POTRAVINÁŘSTVÍ V ÚPRAVNÁCH VOD V TEXTILNÍM PRŮMYSLU. číslo 3.0

Transkript

1 ČERPACÍ TECHNIKA ODSTŘEDIVÁ ČERPADLA V CHEMICKÝCH PROVOZECH V POTRAVINÁŘSTVÍ V ÚPRAVNÁCH VOD V TEXTILNÍM PRŮMYSLU číslo 3.0

2

3 ODSTŘEDIVÁ ČERPADLA OBSAH OBSAH: Odstředivá čerpadla s magnetickou spojkou, typ MPN Odstředivá čerpadla s mechanickou ucpávkou, typ U Odstředivá čerpadla s mechanickou ucpávkou, typ UP Odstředivá čerpadla s proplachovanou ucpávkou, typ UP/DO Odstředivá čerpadla samonasávací, typ S Odstředivá čerpadla vertikální, typ T Odstředivá čerpadla vertikální, typ TE Odstředivá čerpadla periferální, typ P Tento katalog podléhá změnové službě 03/19 číslo 3.0.0

4 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU CERTIFIKÁTY číslo 3.0.1

5 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP MPN Materiál: PVDF nebo PP Odstředivá čerpadla SCHMITT konstrukční řady MPN s magnetickou spojkou, normálně nasávací, bez úkapů Jsou vybavena hydrodynamickými kluznými ložisky, nenáročnými na údržbu, v párování PTFE / keramika, popř. SiC/SiC a dále vysoce účinným trvalým magnetem. Nabízí tak možnost různorodého a bezproblémového použití. Chrakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). TECHNICKÉ INFORMACE druh nasávání normálně nasávací, tzn. nátok kapaliny sání axiální výtlak vpravo nahoru, v případě otočný o 72 montáž bloková konstrukce pohon E-motor pro 380 nebo 220 V, případně i EX provedení smysl otáčení na čerpadle vyznačen šipkou teplota max C provedení PVDF, max C provedení PP Příkony elektromotorů MPN 190 3,00 kw MPN 170 2,20 kw MPN 150 1,10 kw Tento katalog podléhá změnové službě 03/19 MPN 130 0,55 kw MPN 115 0,25 kw MPN 101 0,18 kw MPN 80 0,18 kw číslo 3.1.1

6 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP MPN Typ h h1 l l1 l2 g g1 p a b e f c s Ø m Sací strana Výtlak Hmotnost DN AG DN AG [kg] MPN G ¾ 10 G ¾ 4,6 MPN G 1 15 G 1 4,5 MPN G 1 15 G 1 5,3 MPN G 1 ¼ 15 G 1 7,8 MPN G 1 ½ 20 G 1 ¼ 15,3 MPN G 2 25 G 1 ½ 23,8 MPN G 2 25 G 1 ½ 30,1 Rozměry motoru se vztahují ke standardnímu třífázovému provedení Výhody: - absolutně bez úkapů - velmi nenáročná na obsluhu díky hydrodynamickým kluzným ložiskům, odolným proti opotřebení - použitím menšího množství různých materiálů je dosaženo vysoké chemické odolnosti - jsou univerzálně použitelná Příklady použití: - leptání desek s plošnými spoji - úprava vody a vod odpadních - galvanotechnika - laboratorní technika - lékařská zařízení Technické změny vyhrazeny. číslo 3.1.2

7 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP MPN Tabulka dílů Číslo dílu Název dílu seriový 01 příruba PP*/Al Materiály dle výběru 04/17/18 oběžné kolo s vnitř. magnetem + magnet. povlak PVDF PVDF PP PP 11h úhlový kroužek (levotočivý) PTFE SiC 12v úhlový kroužek(pravotočivý) PTFE SiC Tento katalog podléhá změnové službě 03/19 05/10h kryt+kroužek PVDF keramika PP SiC 06/13v těleso+kroužek PVDF keramika PP SiC 36 těsnění tělesa viton FEP/ EPDM 07 uložení vnějšího magnetu 16/09 s magnetem+imbus-šroub 27-3 šroub nerez A4 28 imbus-šroub nerez A podložka nerez A4 43 matice nerez A4 * MPN 80, MPN 170 a MPN 190 sériově jen AL číslo 3.1.3

8 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP MPN Poznámky: číslo 3.1.4

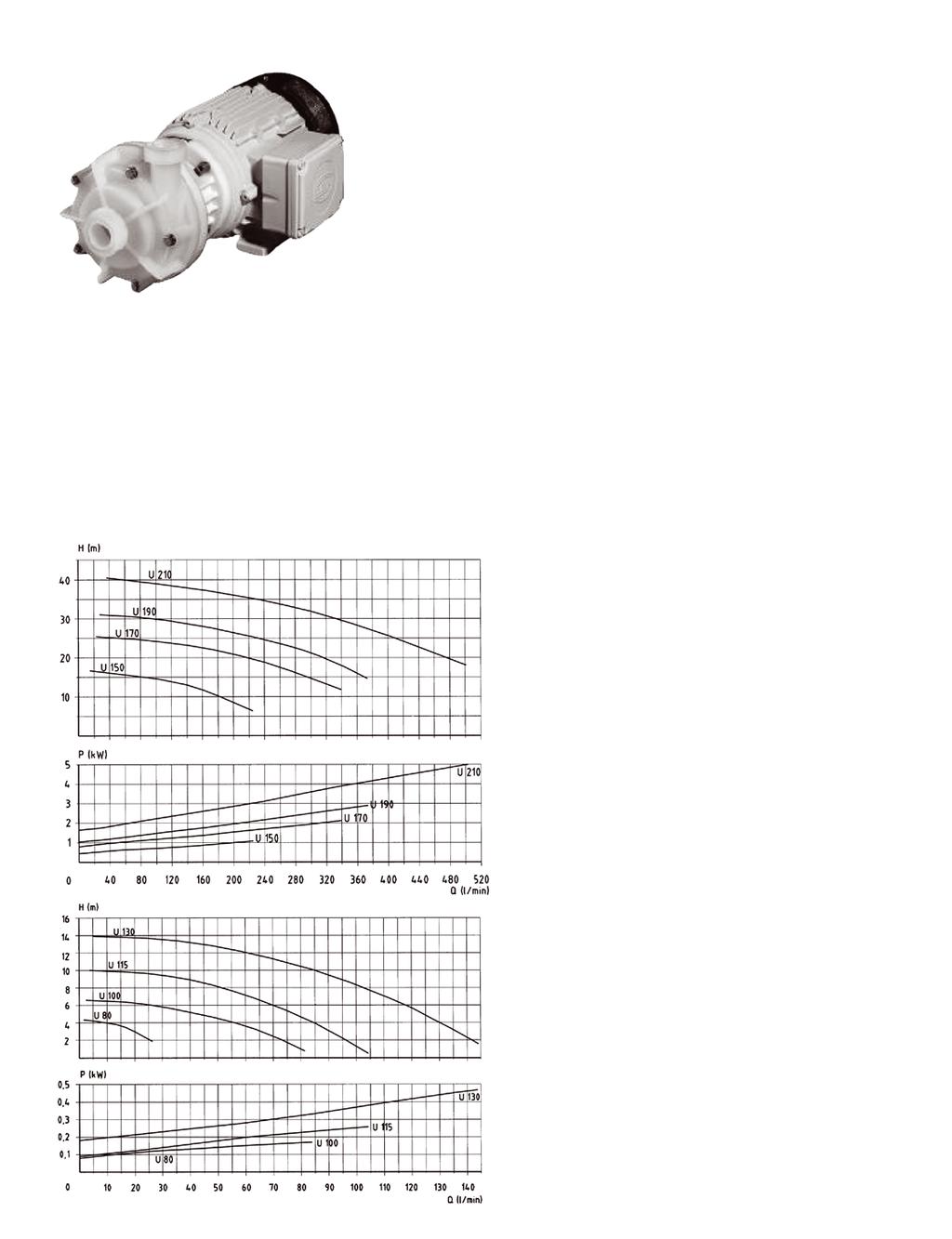

9 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP U Materiál: PVDF Odstředivá čerpadla SCHMITT konstrukční řady U normálně nasávací Odstředivá čerpadla standardně vybavená jednočinnou mechanickou ucpávkou mohou být dodávána podle druhu dopravované kapaliny v různých provedeních. Provedení A: Dopravované médium není v kontaktu se žádnými kovovými díly Provedení B: Pružinově zatížená mechanická ucpávka Oběžné kolo je opatřeno krytem hřídele Provedení C: Pružinově zatížená mechanická ucpávka Oběžné kolo bez krytu hřídele Materiál krytu hřídele: Nerezová ocel nebo Hastelloy C Tyto kombinační možnosti a různé párování kluzných kroužků nabízejí rozsáhlé možnosti použití. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, tzn. nátok kapaliny sání axiální výtlak vpravo nahoru, v případě potřeby otočný o 72 montáž bloková konstrukce pohon E-motor pro 380 V nebo 220 V, případně EX provedení smysl otáčení na čerpadle vyznačen šipkou teplota max C Příkony elektromotorů Tento katalog podléhá změnové službě 03/19 U 210 U 190 U 170 U 150 U 130 U 115 U 100 U 80 5,50 kw 3,00 kw 2,20 kw 1,10 kw 0,55 kw 0,25 kw 0,18 kw 0,18 kw Chrakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). číslo 3.2.1

10 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP U Typ h h1 l l1 l2 g g1 p a b e f c s Ø m Sací strana Výtlak Hmotnost DN AG DN AG [kg] U G ¾ 10 G ¾ 4,1 U G 1 15 G 1 4,4 U G 1 15 G 1 4,5 U G 1 ¼ 15 G 1 7,0 U G 1 ½ 20 G 1 ¼ 13,0 U G 2 25 G 1 ½ 20,9 U G 2 25 G 1 ½ 25,1 U G 2 ¼ 32 G 2 34,1 Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Výhody: - jsou univerzálně použitelná - nejsou citlivá na média znečištěná magnetickými nečistotami - vhodná též pro viskózní média Příklady použití: - textilní průmysl - fotolaboratoře - úprava vody a vod odpadních - čistírny - galvanotechnika - zařízení na mořskou vodu a akvária - laboratorní technika Technické změny vyhrazeny. číslo 3.2.2

11 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP U PROVEDENÍ A s manžetou PROVEDENÍ B s tlačnou pružinou místo manžety TABULKA DÍLŮ PRO PROVEDENÍ A-B-C Číslo dílu Název dílu Materiály sériový nerez ocel 01 příruba Al nebo PP nerez ocel 05 kryt PVDF 06 těleso PVDF 36 těsnění pouzdra viton FEP/EPDM 26 kloboučková manžeta pryž 28 imbus-šroub nerez A4 29 rýhovaný kolík podložka nerez A šroub nerez A4 43 matice nerez A4 TABULKA DÍLŮ PRO PROVEDENÍ A-B/E nebo A-B/HC Číslo dílu Název dílu sériový Materiály dle výběru 02 pouzdro hřídele Hastelloy C 04/03 oběžné kolo/ PVDF vložka 04-1 zajišťovací šroub 04-3 hlavice PVDF Hastelloy - vložka Hastelloy C TABULKA DÍLŮ PRO PROVEDENÍ C/E nebo C/HC Číslo dílu Název dílu sériový Materiály dle výběru 02 hřídele Hastelloy C 04 oběžné kolo/ PVDF vložka Hastelloyvložka 04-2 pojistná matice Hastelloy C 42-4 pojistná podložka Hastelloy C Díly mechanické ucpávky pro provedení: A Tento katalog podléhá změnové službě 03/19 PROVEDENÍ C s tlačnou pružinou místo manžety bez krytu hřídele Číslo dílu Název dílu sériový Materiály dle výběru 30 pouzdra uhlík SiC 32-1 manžeta viton 33 vymezovací kroužek keramika 34 ložiskový kroužek viton Díly mechanické ucpávky pro provedení: C Číslo dílu Název dílu sériový Materiály SiC dle výběru 30 vodicí kroužek pouzdra uhlík SiC 31 těsnicí kroužek viton FEP/EPDM 32 tlačná pružina Hastelloy C 33 vymezovací kroužek keramika SiC 34 ložiskový kroužek viton FEP/EPDM 35 vymezovací kroužek Hastelloy C číslo 3.2.3

12 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP U Poznámky: číslo 3.2.4

13 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP UP Materiál: nerezová ocel Odstředivá čerpadla SCHMITT konstrukční řady UP normálně nasávací Jsou vybavena jednočinnou mechanickou ucpávkou v provedení z nejrůznějších materiálů a tím se nabízí možnost širokého využití této typové řady. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, tzn. nátok kapaliny sání axiální výtlak vpravo nahoru, v případě potřeby otočný o 72 montáž bloková konstrukce pohon E-motor pro 380 V nebo 220 V, případně EX provedení smysl otáčení na čerpadle vyznačen šipkou teplota max C Příkon elektromotorů UP 210 UP 190 UP 170 UP 150 5,50 kw 3,00 kw 2,20 kw 1,10 kw UP 130 UP 115 0,55 kw 0,25 kw Tento katalog podléhá změnové službě 03/19 UP 100 UP 80 0,18 kw 0,18 kw Chrakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). číslo 3.3.1

14 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP UP Typ h h1 l l1 l2 g g1 p a b e f c s Ø m Sací strana Výtlak Hmotnost DN AG DN AG [kg] UP G ½ 10 G ½ 5,2 UP G ¾ 15 G ¾ 5,3 UP G ¾ 15 G ¾ 6,1 UP G 1 20 G 1 9,7 UP G 1 ¼ 20 G 1 16,2 UP G 1 ½ 25 G 1 ¼ 24,4 UP G 1 ½ 25 G 1 ¼ 29,7 UP G 2 32 G 1 ½ 39,6 Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Výhody: - vhodná pro horká a agresivní média - dobře sterilizovatelná Příklady použití: - petrochemie - papírenský průmysl - potravinářský průmysl - odmašťovací lázně - tepelné výměníky Technické změny vyhrazeny. číslo 3.3.2

15 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP UP Tento katalog podléhá změnové službě 03/19 TABULKA DÍLŮ Materiály Číslo dílu Název dílu seriový dle výběru 01 příruba Al nerez ocel 02 pouzdro hřídele nerez ocel 04 oběžné kolo nerez ocel 04-2 zajišťovací matice nerez ocel 05 kryt nerez ocel 06 těleso nerez ocel 26 kloboučková manžeta pryž 27-3 šroub nerez A4 28 imbus-šroub+podložka nerez A4 29 rýhovaný kolík vodicí kroužek pouzdra uhlík SiC/PTFE 31 těsnicí kroužek viton FEP/EPDM 32 tlačná pružina Hastelloy C 33 vymezovací kroužek keramika SiC 34 ložiskový kroužek viton PTFE/EPDM 35 vymezovací kroužek nerez ocel 36 těsnění pouzdra PTFE 42-3 podložka nerez A pojistná podložka nerez ocel 43 matice nerez A4 číslo 3.3.3

16 ODSTŘEDIVÁ ČERPADLA S MECHANICKOU UCPÁVKOU TYP UP Poznámky: číslo 3.3.4

17 ODSTŘEDIVÁ ČERPADLA S PROPLACHOVANOU UCPÁVKOU TYP U - UP / DO Materiál: PVDF/ Odstředivá čerpadla SCHMITT konstrukční řady U-DO/PVDF a UP-DO/ normálně nasávací Jsou vybavena dvojčinnou mechanickou ucpávkou s různým párováním materiálů. Aby byla zajištěna funkce tohoto druhu těsnění, musí být proplachovací komora naplněna čistou proplachovací kapalinou. Tlak v ucpávkové komoře musí být za provozu vyšší než vnitřní tlak čerpadla. Výstupní teplota proplachovací kapaliny by neměla v žádném případě překročit C. V případě plastových čerpadel typové řady U-DO jsou k dispozici dvě provedení. Provedení B: Všechny díly, které jsou v kontaktu s produktem, jsou vyrobeny z PVDF. Provedení C: U tohoto provedení odpadá použití krytu hřídele. Do kontaktu s médiem přichází PVDF, nerezová ocel nebo Hastelloy C. V případě nerezových čerpadel typové řady UP-DO jsou všechny díly vyrobeny z Provedení mechanické ucpávky odpovídá provedení C pro plastová čerpadla. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, tzn. nátok kapaliny sání axiální výtlak vpravo nahoru, v případě otočný o 72 montáž bloková konstrukce pohon E-motor pro 380 V nebo 220 V smysl otáčení na čerpadle vyznačen šipkou teplota max C u plastových čerpadel max C u nerezových čerpadel Tento katalog podléhá změnové službě 03/19 Chrakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). Příkony elektromotorů: U-UP 210 5,50 kw U-UP 190 3,00 kw U-UP 170 2,20 kw U-UP 150 1,10 kw U-UP 130 0,55 kw U-UP 115 0,25 kw U-UP 100 0,18 kw číslo 3.4.1

18 ODSTŘEDIVÁ ČERPADLA S PROPLACHOVANOU UCPÁVKOU TYP U - UP / DO Potřebný uzavírací tlak proplachu: p = H 20 x ρ + 1 až 1,5 bar ρ (kg / dm 3 ) = měr. hmotnost média Stejné rozměry pro oba typy U-DO a UP-DO Typ U-DO provedení z PVDF Typ UP-DO provedení z Typ h p g a e s b f c g1 z l l1 l2 m h1 l l1 l2 m h1 U/UP-DO U/UP-DO U/UP-DO U/UP-DO U/UP-DO U/UP-DO U/UP-DO Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Připojení sání a výtlaku / hmotnost čerpadla Typ Sací strana Výtlak Hmotnost Typ Sací strana Výtlak Hmotnost DN AG DN AG [kg] DN AG DN AG [kg] U-DO G 1 15 G 1 5,0 UP-DO G ¾ 15 G ¾ 6,7 U-DO G 1 15 G 1 5,5 UP-DO G ¾ 15 G ¾ 8,0 U-DO G 1 ¼ 20 G 1 10,0 UP-DO G 1 20 G 1 13,0 U-DO G 1 ½ 20 G 1 ¼ 14,5 UP-DO G 1 ¼ 20 G 1 18,7 U-DO G 2 25 G 1 ½ 22,2 UP-DO G 1 ½ 25 G 1 ¼ 28,0 U-DO G 2 25 G 1 ½ 32,0 UP-DO G 1 ½ 25 G 1 ¼ 39,0 U-DO G 2 ¼ 32 G 2 51,5 UP-DO G 2 32 G 1 ½ 61,0 Technické změny vyhrazeny číslo 3.4.2

19 ODSTŘEDIVÁ ČERPADLA S PROPLACHOVANOU UCPÁVKOU TYP U - UP / DO Tento katalog podléhá změnové službě 03/19 TABULKA DÍLŮ-provedení C Číslo dílu Název dílu Materiály seriový dle výběru 01 příruba Al 02 pouzdro hřídele Hastelloy C 04 oběžné kolo PVDF pojistná matice Hastelloy C 05 kryt PVDF osazení PVDF O-kroužek viton 06 těleso PVDF kloboučková manžeta pryž 27-3 šroub nerez A4 28 imbus-šroub nerez A4 29 rýhovaný kolík vodicí kroužek pouzdra uhlík SiC 31 těsnicí kroužek viton FEP/EPDM 32 tlačná pružina (levá,pravá) Hastelloy C 33 vymezovací kroužek keramika SiC 34 ložiskový kroužek viton FEP/EPDM 35 vymezovací kroužek Hastelloy C 36 těsnění pouzdra viton FEP/EPDM 37 pružná podložka nerez A4 39 rozpěrný kroužek hadicová koncovka O-kroužek viton 42-3 podložka nerez A pojistná podložka Hastelloy C 43 matice nerez A4 TABULKA DÍLŮ - provedení B (přípustné pouze u typu U) Číslo dílu Název dílu Materiály seriový dle výběru 03 kryt hřídele PTFE 04-1 zajišťovací šroub Hastelloy C 04-3 hlavice PVDF (ostatní díly shodné s provedením C) číslo 3.4.3

20 ODSTŘEDIVÁ ČERPADLA S PROPLACHOVOU UCPÁVKOU TYP U - UP / DO Poznámky: číslo 3.4.4

21 ODSTŘEDIVÁ ČERPADLA SAMONASÁVACÍ TYP S Materiál: kryt PVC nebo PP ostatní díly z PVDF Odstředivá čerpadla SCHMITT konstrukční řady S samonasávací Jsou standardně vybavená jednočinnou mechanickou ucpávkou. Mohou být dodávána v různých provedeních v závislosti na dopravované kapalině. Provedení A: Čerpadlo neobsahuje žádné kovové díly, které by byly ve styku s médiem. Provedení B: Pružinově zatížená mechanická ucpávka Oběžné kolo je opatřeno krytem hřídele. Provedení C: Pružinově zatížená mechanická ucpávka Oběžné kolo není opatřeno krytem hřídele. TECHNICKÉ INFORMACE druh nasávání samonasávací, po předchozím naplnění tělesa čerpadla hrdlo sací strany horizontální hrdlo výtlačné str. vertikální konstrukce konstrukce v blocích, horizontální pohon E-motor pro 380 V nebo 220 V smysl otáčení na čerpadle vyznačen šipkou teplota + 10 C až max. 50 C Je nutno zabránit používání čerpadla při uzavřeném výtlaku (např. uzavřená armatura). Příkony elektromotorů: S 170 2,20 kw S 150 1,10 kw Tento katalog podléhá změnové službě 03/19 Chrakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). S 130 S 115 0,55 kw 0,25 kw číslo 3.5.1

22 ODSTŘEDIVÁ ČERPADLA SAMONASÁVACÍ TYP S Typ h h1 h2 h3 l l1 l2 g g1 a b e f c s Ø p S S S S Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Typ Sací výška max. [m] Připojovací rozměry sací strana d DN Objem nádoby [l] Hmotnost [kg] S G 1 ¼ 2,5 7,5 S G 1 ½ 2,5 9,5 S G 1 ½ 3,0 16,5 S G 2 5,0 25,0 AG Výhody: - dokáže nasát a dopravovat média z níže ležící hladiny Příklady použití: - přečerpávání chemikálií - stáčecí provozy - vyprazdňování jímek Technické změny vyhrazeny číslo 3.5.2

23 ODSTŘEDIVÁ ČERPADLA SAMONASÁVACÍ TYP S Tento katalog podléhá změnové službě 03/19 TABULKA DÍLŮ-provedení C Číslo dílu Název dílu Materiály seriový dle výběru 01 příruba Al pouzdro hřídele Hastelloy C 04 oběžné kolo PVDF 04-2 pojistná matice nerez A4 Hastelloy C 05 kryt PVDF 06 těleso PVC PP 26 kloboučková manžeta pryž 27-3 šroub s válcovou hlavou nerez A4 28 válcový šroub s podložkou nerez A4 29 rýhovaný kolík vodicí kroužek pouzdra uhlík SiC/PTFE 31 těsnicí kroužek viton FEP/EPDM 32 tlačná pružina (pravá) Hastelloy C 33 vymezovací kroužek keramika SiC 34 ložiskový kroužek viton FEP/EPDM 35 vymezovací kroužek nerez A4 Hastelloy C 36 těsnění pouzdra viton FEP/EPDM 42-3 podložka nerez A pojistná podložka nerez A4 Hastelloy C 49 zátka PVC 50 O-kroužek viton EPDM TABULKA DÍLŮ-provedení A Číslo dílu Název dílu Materiály seriový dle výběru 04-1 zajišťovací šroub nerez A4 Hastelloy C 04-3 krytka PVDF 04/03 oběžné kolo+kryt hřídele PVDF 32-1 manžeta viton Provedení A Provedení B číslo 3.5.3

24 ODSTŘEDIVÁ ČERPADLA SAMONASÁVACÍ TYP S Poznámky: číslo 3.5.4

25 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP T Materiál: PVDF nebo PP Odstředivá čerpadla SCHMITT konstrukční řady T Vertikální ponorná čerpadla vybavená volnoběžnou hřídelí jsou vyráběna z PP nebo PVDF. Díky tomu, že tato čerpadla nemají ložisková a ani hřídelová těsnění, jsou zajištěna pro chod nasucho. Díky různému čerpacímu výkonu, hloubce ponoru čerpadla a také odolnosti materiálu se pro tato čerpadla nabízí mnoho možností uplatnění. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, hladina kapaliny musí ležet výš než hlava čerpadla přípojka vnější závity pohon E-motor pro 380 V nebo 220 V smysl otáčení na čerpadle vyznačen šipkou teplota max. 95 C pro PVDF čerpadla 80 C pro PP-čerpadla Tento katalog podléhá změnové službě 03/19 Charakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). Typ Motor P [kw] ET = hloubka ponoru [mm] T 100 0, T 115 0, T 130 0, T 150 0, T 170 1, T 190 2, číslo 3.6.1

26 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP T ROZMĚROVÉ ÚDAJE otvoru Typ a Rb Rc x y z d T T T T T T ROZMĚROVÉ ÚDAJE konstrukční série T Typ a b c d e f g1 m ML Gw T G 1 T G 1 ¼ T G 1 ¼ T G 1 ¼ T G 1 ½ T G 1 ½ Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Výhody: - absolutně bezpečná proti běhu na sucho - díky montážní přírubě na čerpadle jednoduchá montáž na víko nádrže Příklady použití: - pračky kouřových plynů a laboratorní pračky plynů - vyprazdňování jímek - galvanické lázně - velkopekárny Technické změny vyhrazeny číslo 3.6.2

27 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP T Tento katalog podléhá změnové službě 03/19 TABULKA DÍLŮ Číslo dílu Název dílu seriový Materiály dle výběru 02 hřídel ocel 04/03 oběžné kolo s krytem hřídele PP PVDF 04-3 hlavice PVDF 05 kompletní nosná trubka PP PVDF 06 těleso PP PVDF 27 šroub PP PVDF 27-3 šroub s válcovou hlavou nerez A4 29 rýhovaný kolík těsnění pouzdra viton FEP/EPDM 42-3 podložka nerez A4 43 matice nerez A matice PP PVDF 940 pero těsné číslo 3.6.3

28 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP T Poznámky: číslo 3.6.4

29 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP TE Materiál: Odstředivá čerpadla SCHMITT konstrukční řady TE Vertikální čerpadla konstrukční řady TE jsou vyráběna z materiálu Díky tomu, že tato čerpadla nemají ložiskové a ani hřídelové těsnění, jsou zajištěna pro chod nasucho. Díky různému čerpacímu výkonu, hloubce ponoru čerpadla a také odolnosti materiálu se pro tato čerpadla nabízí mnoho možností uplatnění. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, hladina kapaliny musí ležet výš než hlava čerpadla pohon E-motor pro 380 V nebo 220 V smysl otáčení na čerpadle vyznačen šipkou teplota max. 150 C Tento katalog podléhá změnové službě 03/19 Charakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). Typ Motor P [kw] ET = hloubka ponoru [mm] TE 115 0, TE 130 0, TE 150 0, TE 170 1, TE 190 2, číslo 3.7.1

30 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP TE ROZMĚROVÉ ÚDAJE otvoru Typ a Rb Rc x y z d TE TE TE TE TE ROZMĚROVÉ ÚDAJE konstrukční série TE Typ a b c d e f g1 i m ML Gw TE G ¾ TE G 1 TE G 1 ¼ TE G 1 ½ TE G 1 ½ Rozměry motoru se vztahují ke standardnímu třífázovému provedení. Výhody: - absolutně bezpečná proti běhu na sucho - díky montážní přírubě na čerpadle jednoduchá montáž na víko nádrže Příklady použití: - pračky kouřových plynů a laboratorní pračky plynů - vyprazdňování jímek - galvanické lázně - velkopekárny Technické změny vyhrazeny číslo 3.7.2

31 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP TE TABULKA DÍLŮ Číslo dílu Název dílu Materiál Tento katalog podléhá změnové službě 03/19 02 hřídel oběžné kolo matice nerez A4 05 kompletní nosná trubka těleso šroub nerez A šroub s válcovou hlavou nerez A4 29 rýhovaný kolík nerez A4 36 těsnění pouzdra PTFE 42-3 podložka nerez A4 43 matice nerez A matice nerez A4 940 pero těsné nerez A podložka nerez A4 číslo 3.7.3

32 ODSTŘEDIVÁ ČERPADLA VERTIKÁLNÍ TYP TE Poznámky: číslo 3.7.4

33 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP P Materiál: PVDF Odstředivá periferální čerpadla SCHMITT konstrukční řady P s magnetickou spojkou, normálně nasávací, bez úkapů Jsou vybavena hydrodynamickými kluznými ložisky,nenáročnými na údržbu, v párování PTFE/ keramika a vysoce účinným trvalým magnetem. Nabízí tak možnost různorodého a bezproblémového použití. Charakteristika čerpadla je lineární. Dosahuje vyššího tlaku při malých dopravních objemech. TECHNICKÉ INFORMACE druh nasávání normálně nasávací, tzn. nátok kapaliny sání axiální výtlak vpravo nahoru, v případě otočný o 72 o montáž bloková konstrukce pohon E-motor pro 380 nebo 220 V, případně dle poptávky smysl otáčení na čerpadle vyznačen šipkou teplota max o C provedení PVDF, H (ft.) H (m) 40 Příkony elektromotorů P 130 1,1 kw P 130 Tento katalog podléhá změnové službě 03/19 P (kw) 1,0 0,8 0,6 0,4 P 130 0, Q (l/min) Charakteristiky měřeny s vodou o teplotě 20 C při 2900 ot/min (50 Hz). číslo 3.8.1

34 ODSTŘEDIVÁ ČERPADLA S MAGNET. SPOJKOU TYP P sací strana výtlak hmotnost Typ h h1 l l1 l2 g g1 p a b e f c s Ø m DN AG DN AG kg P G1 ¼ 15 G 1 12,7 Rozměry motoru se vztahují k provedení PVDF a ke standardnímu třífázovému provedení Výhody: - absolutně bez úkapů - velmi nenáročná na obsluhu díky hydrodynamickým kluzným ložiskům, odolným proti opotřebení - použitím menšího množství různých materiálů je dosaženo vysoké chemické odolnosti - jsou univerzálně použitelná pro dosažení vyššího tlaku při malých dopravních objemech číslo 3.8.2

35 ODSTŘEDIVÁ ČERPADLA S MAGNETICKOU SPOJKOU TYP P TABULKA DÍLŮ Tento katalog podléhá změnové službě 03/19 Číslo dílu Název dílu sériový 01 příruba PP 04/17 18 oběžné kolo s vnitřním magnetem + povlak magnetů PVDF / PVDF 11h úhlový kroužek (levotočivý) PTFE 12v úhlový kroužek (pravotočivý) PTFE 05 10h kryt + kroužek PVDF / keramika 06 těleso PVDF Materiály dle výběru 36 těsnění tělesa Viton FEP nebo EPDM 07 16/09 uložení vnějšího magnetu s magnetem + imbus-šroub 27-3 šroub A4 28 imbus-šroub A podložka A4 43 matice A v vložka tělesa + kroužek PVDF / Keramik 52 vložka krytu PVDF 53 těsnění Viton číslo 3.8.3

36 ODSTŘEDIVÁ ČERPADLA S MAGNET. SPOJKOU TYP P Poznámky: číslo 3.8.4
