Vertikální odstředivá spirální jednostupňová monobloková čerpadla KID

Transkript

1 Použití Vertikální čerpadla řady KID jsou určena pro dopravu vody v čerpacích stanicích u závlahových a odvodňovacích soustav, chladící vody v energetických a teplárenských provozech. Uplat ňují se rovněž ve vodním hospodářství různých průmyslových oborů, úpravnách vod, v chemickém průmyslu apod. Čerpaná kapalina Voda čistá nebo částečně znečištěná, odpadní, mořská, voda obsahující detergenty, dále pak solanka a uhlovodíky. Maximální teplota čerpané kapaliny je 140 C. Konstrukce Čerpadla KIDR představují vertikální čerpací soustrojí k umístě ní do suchých čerpadlových jímek. Konstrukce čerpadel je založena na unifikaci podstatné části sta vebních dílů. Čerpadlo je odstředivé, jednostupňové. Sestává z těchto hlavních částí: hydraulické ucpávkové mechanické, tj. kozlíku s valivými ložisky, stojanu a spojky. Hydraulická část Výkony hydraulické části jsou uvedeny v oblastních diagramech. Hydraulická část je dodávána bez těsnícího kruhu nebo s těsní cím kruhem, což se určuje podle čerpané kapaliny. Materiálové provedení jednotlivých dílů hydraulické části je uvedeno v sa mostatné tabulce. Ucpávka Ucpávka čerpadla je dvojího základního provedení, a to měkká šňůrová nebo mechanická. Detailní provedení ucpávky je dáno specifickými vlastnostmi čerpané kapaliny. Při čerpání kapalin o teplotě 105 C až 140 C je měkká ucpávka proplachovaná. Mechanická část Pro celou řadu čerpadel je použito pouze pět velikostí ložisko vých kozlíků a tedy i pět velikostí ložisek, ucpávek, pouzder a hřídelů o průměru 42, 48, 60, 75, 90 mm. Ložiska mají zajiště nou životnost minimálně provozních hodin. Jsou ma zána tukem s intervalovým doplňováním tuku pomocí ručního mazacího listu. Těleso čerpadla spirála je kotvena v jímce na třech patkách, což zajišťuje dokonalou tuhost celého soustrojí. Na horní přírubě spirály je umístěn svařovaný stojan, na němž je ukotven elektro motor. Přenos kroutícího momentu od poháněcího motoru na hřídel čerpadla je pružnou kotoučovou spojkou. Pokud by odbě rateli nevyhovovalo provedení monoblok (velká vzdálenost mezi podlahou strojovny a dnem jímky), je možno individuálně na bídnout provedení s článkem náhonu. Materiálové provedení hlavních dílů čerpadla Standardní Těleso čerpadla... litina o kvalitě odpovídající tlaku Oběžné kolo... litina Hřídel... uhlíková ocel Pouzdro hřídele... korozivzdorná ocel 13 % Cr Ložiskový kozlík... litina Ucpávka hřídele... měkká šňůrová Alternativní nebo doporučené ocelolitina austenická ocel korozivzdorná ocel speciální litina cínový bronz korozivzdorná ocel 17 % Cr korozivzdorná ocel 17 % Cr speciální litina speciální měkká nebo mechanická

2 Informativní řez čerpadlem Spirála 139 Sací koleno 161 Mezistěna 230 Oběžné kolo 344 Lucerna 422 Chladící komora 330 Ložiskový kozlík 210 Hřídel 452 Víko ucpávky 524 Pouzdro ucpávky 458 Zahlcovací kroužek 502 Těsnící kruh 507 Odstřikovací kroužek Víko přední Odstřikovací kroužek zadní 322 Válečkové ložisko Odstřikovací kroužek přední 323 Kuličkové ložisko Odstřikovací kroužek Odstřikovací kroužek 509 Kroužek ložiska Podložka odstřikovacího kroužku Podložka odstřikovacího kroužku Víko ložiska Těsnící kroužek Gufero Těsnící kroužek Gufero 922 Matice oběžného kola 921 Matice hřídele 461 Ucpávkové těsnění 180 Stojan motoru 843 Spojka 801 Elektromotor 183 Podpěra

3 Informativní pracovní oblast čerpadel KID H [m] 100 n = 980 min KIDR KIDR KIDP KIDP KIDR KIDP KIDN KIDN KIDP KIDN KIDM KIDN KIDM KIDN KIDM KIDM Q [l.s 1 ]

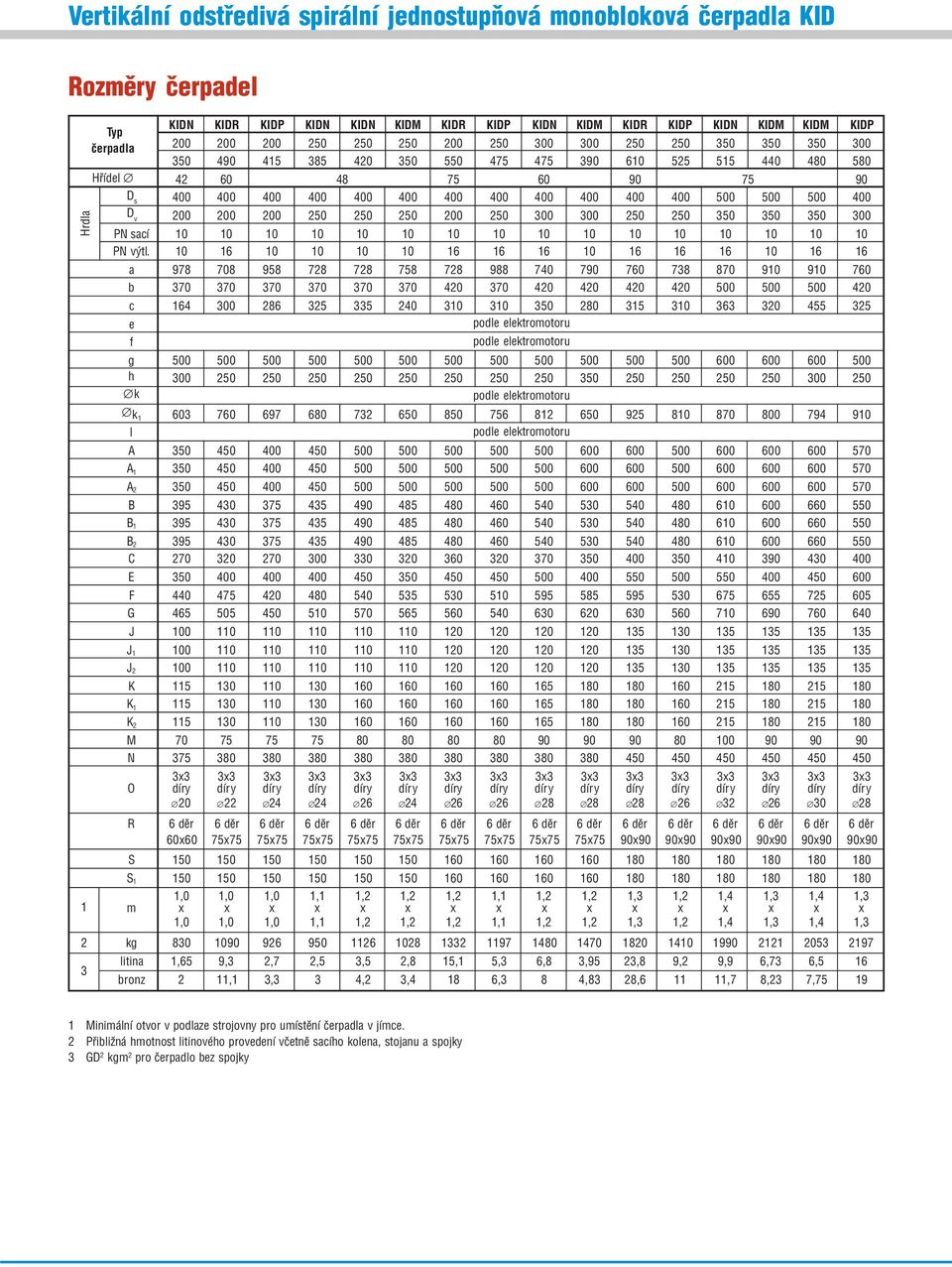

4 Informativní pracovní oblast čerpadel KID H [m] 200 n = 1480 min KIDR KIDR KIDP KIDP KIDR KIDN KIDP KIDN KIDP KIDN KIDM KIDN KIDM KIDM KIDN KIDM Q [l.s 1 ]

5 J 2 A 2 Vertikální odstředivá spirální jednostupňová monobloková čerpadla KID Vertikální odstředivá spirální jednostupňová monobloková čerpadla l Il lll IV V MIN. HLADINA S S 1 c R a g b h l k k 1 P e f N 50 P C K 2 D v K 2 A E K K J B1 B 120 M 120 K 1 K 1 O D s B 2 F G l Ložiska mazána tukem s intervalovým doplňováním tuku pomocí ručního mazacího lisu ll Proplachování ucpávky z cizího zdroje pro velikost hřídele 42 až 48 G 1/4 pro velikost hřídele 60 až 90 G 3/8 lll Zavodnění ucpávky přes ucpávkovou komoru lv Chlazení ucpávky pro velikost hřídele 42 až 48 G 1/4 pro velikost hřídele 60 až 90 G 3/8 V Zavodnění mechanické ucpávky pro velikost hřídele 42 až 48 G 1/4 pro velikost hřídele 60 až 90 G 3/8 J 1 A 1
