TED MOON s vysokou vaničkou

Transkript

1 NÁVOD A MONTÁŽ MASÁŽNÍHO SPRCHOVÉHO BOXU TED MOON s vysokou vaničkou Vážený zákazníku, děkujeme Vám, a blahopřejeme, že jste si zakoupili náš výrobek. Jsme ryze ČESKÁ společnost WellMall s.r.o. a dodáváme na náš trh tento výrobek za cenu, ve které není zahrnutá částka na složení a montáž. Přejeme si, aby Vám náš výrobek dobře a účinně sloužil.

2 Děkujeme, že jste si vybrali náš výrobek. Naší snahou je, aby jsme Vám zajistili nejlepší servis. Před instalací si prosím přečtěte návod. MONTÁŽ ZAŘÍZENÍ DOPORUČUJEME AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi. Než započnete montáž, prostudujte si návod POZOR! Rohy skel jsou zabezpečeny násadkami, které se sundají až v koncové fázi montáže. Příprava na montáž: Počáteční montáž sprchové kabiny proveďte na hladkém, rovném a měkkém povrchu. Pro montáž kabiny jsou zapotřebí dvě osoby Postup se sklem: Se sklem boxu je nutno zacházet velmi opatrně. V žádném případě nepokládejte nezabezpečené rohy skel na tvrdý povrch. Návod montáže: Montáž sprchového koutu by měla provádět kvalifikovaná a zkušená osoba. Před montáží si důkladně přečtěte návod. Místo pro box: Sprchový kout by měl být postaven v rohu místnosti. Stěny místnosti by měli být ochráněny proti tekoucí vodě a vlhkosti. Část prostoru, který bude uzavřen nesmí obsahovat elektrické, plynové a jiné podobné zařízení, které není odolné vůči tekoucí vodě (např.: plynové pece, zásuvky, nebo zástrčky). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky) kde budete montovat sprchový kout, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Eventuální proud tekoucí vody by se mohl dostat ven např.: nedovřenými dveřmi sprchového koutu, které by nemělo způsobit např: zhasnutí plamene v peci nebo zkrat v elektrickém zařízení. Podklad na kterém bude postaven kout, by měl zajistit aby stál vodorovně, stabilně a pevně. Stěny musí být svislé, aby zajistili správnou přiléhavost konstrukce ke stěně. Nesmí se zavádět podložky, vzpěry a jiné podobné části. Veškeré pohyblivé zařízení, které by mohlo mechanicky poškodit sklo kabiny, se musí nacházet v bezpečné vzdálenosti (např.: ocelové věšáky na ručníky). Toto zařízení by mělo být instalováno v souladu s platnými právními předpisy týkající se elektrických zařízení. Elektrická zásuvka musí mít odpovídající stupeň ochrany proti vlhkosti alespoň IPX4. Elektrická zásuvka ke které bude připojen sprchový kout, musí být jednoduše přístupná nebo musí mít k dispozici vypínač přímo v zásuvce. Zásuvka musí mít doplňkovou ochranu pro zbytkový proud (RCD) proudový chránič s vybavovacím proudem nepřesahujícím 30mA.

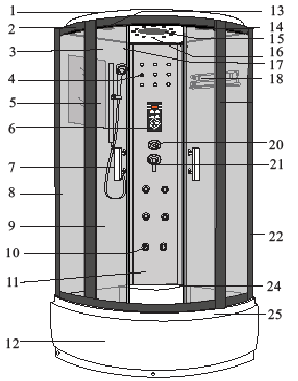

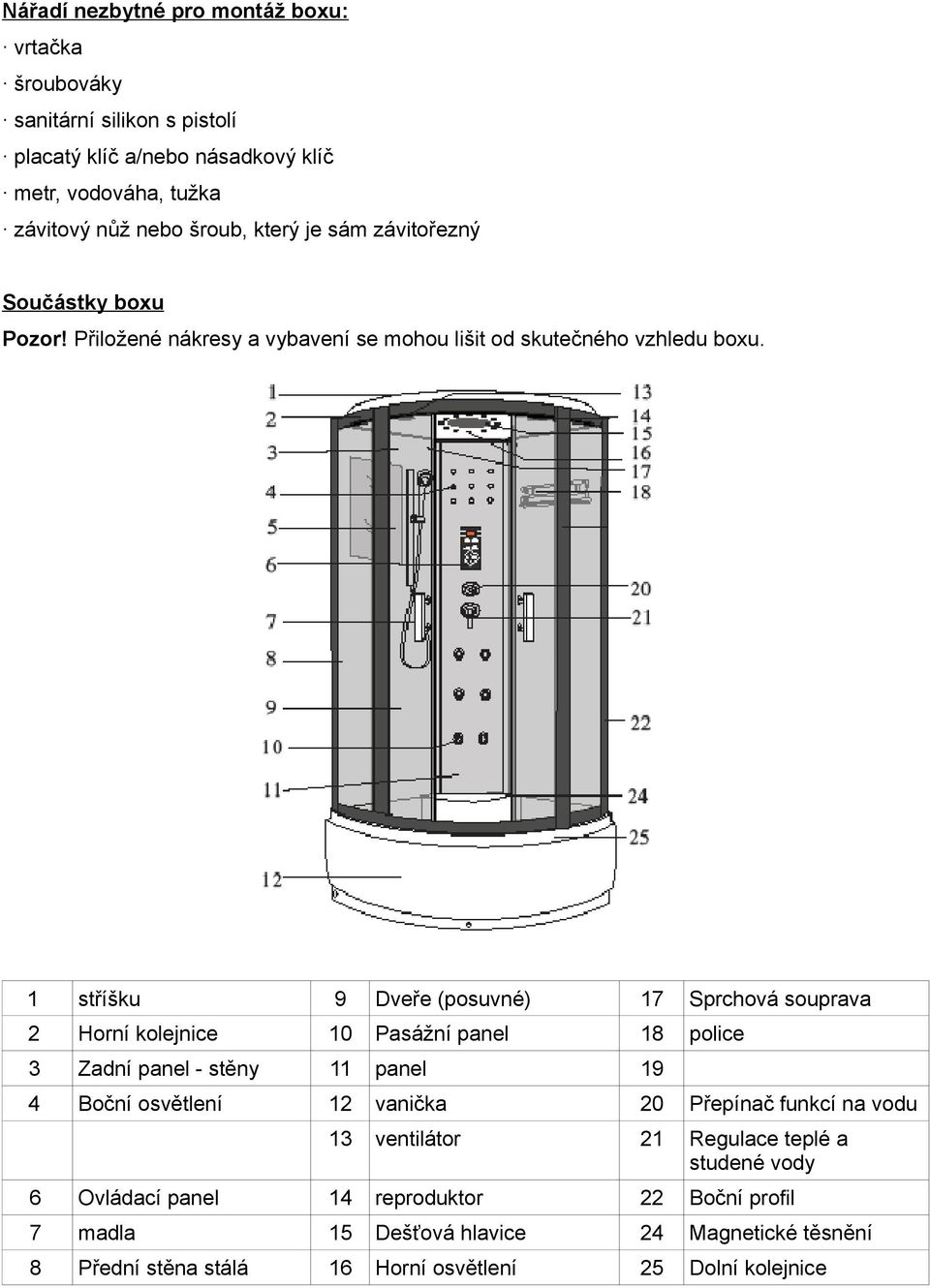

3 Nářadí nezbytné pro montáž boxu: vrtačka šroubováky sanitární silikon s pistolí placatý klíč a/nebo násadkový klíč metr, vodováha, tužka závitový nůž nebo šroub, který je sám závitořezný Součástky boxu Pozor! Přiložené nákresy a vybavení se mohou lišit od skutečného vzhledu boxu. 1 stříšku 9 Dveře (posuvné) 17 Sprchová souprava 2 Horní kolejnice 10 Pasážní panel 18 police 3 Zadní panel - stěny 11 panel 19 4 Boční osvětlení 12 vanička 20 Přepínač funkcí na vodu 13 ventilátor 21 Regulace teplé a studené vody 6 Ovládací panel 14 reproduktor 22 Boční profil 7 madla 15 Dešťová hlavice 24 Magnetické těsnění 8 Přední stěna stálá 16 Horní osvětlení 25 Dolní kolejnice

4 Montážní návod sprchového boxu DOPORUČUJEME MONTÁŽ ZAŘÍZENÍ AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi Montážní materiál a instalaci: POZOR - UPOZORNĚNÍ Pozor! Přiložené nákresy a vybavení se mohou lišit od skute čného vzhledu boxu.

5 1.

6 Místo postavení vaničky Sprchová vanička by měla být postavena v rohu místnosti. Stěny místnosti by měli být zajištěny proti tekoucí vodě a vlhkosti. Velkou pozornost věnujte tomu, aby vkroucené montážní vruty/kotvy nezpůsobili poškození elektrického vedení, vodních trubek, nebo jiných jim podobných částí. Část prostoru, nad vaničkou nesmí obsahovat žádné druhy elektrického, plynového a jiného podobného vybavení, které není odolné vůči tekoucí vodě (např.: zásuvky nebo elektrické vypínače). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky), kde chceme zamontovat sprchovou vaničku, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Podklad na kterém bude postavena vanička, by měl zajistit stabilitu a pevnost. Nesmí se zavádět podložky, vzpěry a jiné části, které by mohli negativně ovlivnit stabilitu a svislý směr postavené vaničky. Veškeré pohyblivé příslušenství, které by mohlo mechanicky poškodit sprchovou vaničku, se musí nacházet v bezpečné vzdálenosti. Nářadí nezbytné pro montáž vaničky: sanitární silikon s pistolí placatý klíč a/nebo násadkový klíč vodováha Montáž vaničky: - vybavte vaničku odtokovým systémem. Zkontrolujte těsnost odtoku. Sifon a odtok musíte zabezpečit sanitárním silikonem, teflonovou páskou nebo jiným a stejně účinným způsobem. - s použitím vodováhy nastavte nohy tak, aby se vanička nacházela ve vodorovné poloze pro správný odtok vody z vaničky. - připojte vaničku do odtokového systému. Vždy zkontrolujte nepropustnost odtokového systému Upozornění: povrch sprchové vaničky je přikryt bezpečnostní fólií, sundejte ji až po skončení montáže. postavte sprchovou vaničku na určené místo připojte vaničku do odtoku v domě vyrovnejte sprchovou vaničku s pomocí vodováhy a regulačních nožiček, které se nacházejí v konstrukci vaničky strhněte ochrannou fólii vaničky

7 Upozornění: Při navlhnutí sprchové vaničky, se povrch u většiny z nich stává kluzký. Zvláště při použití mýdla, šampónu, olejů do koupele atd.. Montáž profilů a bočních skel spojte horní a dolní kolejnici s bočnímy profily. Upozornění: Mezi horní a dolní kolejnicí existuje podstatný rozdíl. V horní vodící liště se nacházejí otvory pro uchycení dorazů blíže k prostředku lišty. Je to dáno tím, že se po horní vodící liště pohybují dvojitá pojezdová kolečka. - na nepohyblivé boční skla dejte silikonové těsnění - vsuňte skleněnou stěnu spolu s těsněním do bočního profilu. - takto nachystané boční sklo přišroubujte k profilu pomocí přibalených držáků - rám postavte na vaničku do přední části a přišroubujte zadní stěny

8 Montáž zadních stěn 1. Na zadní stěnu namontujte veškeré příslušenství poličku, ruční sprchu atd. 2. Postavte zadní stěnu na vaničku a sešroubujte s předním rámem 3. postavte mezi zadní stěny ovl. Panel a sešroubujte 4. Vyrovnejte a zadní stěnu sešroubujte s vaničkou nutno předvrtat díry do vaničky

9 Montáž dorazů a posuvných dveří na horní a na dolní profil namontujte dorazy pro posuvné dveře na skla dveří nešroubujte pojezdová kolečka ( nahoru dvojitá, dolů jednoduchá vymačkávací) nasaďte dveře na přední profily ( nejprve dvojitá nahoru ) seřiďte výšku a náklon dveří pomocí seřizovacích šroubů u horních koleček prosím dbejte na to že dolní kolečka musejí být malinko vymáčklá aby při pohybu nevyskakovala z profilů

10 Montáž madel a těsnění dveří - do předem připravených otvorů ve dveřích přišroubujte madla; na šrouby nasaďte záslepky - na okraje dveří nasaďte těsnění viz obrázek (magnetické a silikonové těsnění) Montáž stropu na strop přišroubujte reproduktor, ventilátor, stropní osvětlení a stropní sprchu jako protikus pro přišroubování použijte krytky pro reproduktor a ventilátor položte strop na box, vyrovnejte a přišroubujte k zadní stěně

11 Zapojení kabiny k vodní instalaci pro propojení mezi uzávěrem ( roháčkem ) a vodovodní baterii v boxu ( směšovač ) použijte pancéřované hadičky Doporučený tlak ve vodovodním rozvodu boxu je 0,2 0,5 Mpa.

12 Ovládací panel s vodou a elektroinstalací: ventil pro otevření průtoku vody a pro míchání studené a teplé vody. přepínač pro typ práce.(ruční sprcha, horní sprcha, vodní trysky ) ovládací panel pro radio, ventilátor, osvětlení. Elektronický ovládací panel:

13 Údržba, používání a čištění Části konstrukce boxu jako je sklo, lakované části, akrylové části, umělé hmoty by se měli čistit jen jemnou utěrkou s použitím jemných čistících prostředků. Nepoužívejte na čištění rozpouštědla, aceton, čistící a desinfekční prostředky, které obsahují chlór. Tyto zmíněné prostředky mohou být zdraví škodlivé a mohou poškodit výrobek nesmí se používat na čištění boxů. Výrobce nenese odpovědnost za nesprávné používání výrobku, špatnou montáž a údržbu výrobku. Výrobce má právo, zavést v konstrukci při výrobě změny. Věnujte pozornost vodící liště, která se může zanášet a pravidelně ji čistěte. Nesmíte nechávat ve sprchovém koutě děti nebo mentálně postižené osoby bez dozoru. Nesmí se o sprchový kout opírat předměty, které by mohli oslabit (podrápat) nebo poškodit povrch. Ve sprchovém koutě může být maximálně jedna osoba. Nesmí se tlačit, bouchat, nebo jiným způsobem působit na box. Správná funkce baterie a vodního systému závisí na kvalitě vody, její tvrdosti, hustotě vápníku a nečistot, jako je písek atd. Kvalita vody a častost používání rozhoduje o údržbě baterie. Doporučujeme instalovat filtry (sítě) ve vodovodu (umístěné ve ventilech vodovodního potrubí). Části elektrického vybavení se má čistit lehce navlhlým hadříkem. Když skončíte s používáním sprchového koutu, měli by jste vypnout napájení z venkovní strany kabiny a vypnout vodu. Likvidace obalů a konstrukcí Materiály obalů vyrobené z kartonu jsou vhodné k dalšímu zpracování (recyklaci). Lepící pásku a PE jistící fólii recyklujte. Nevhodné části obalů k recyklaci by se po jejich využití měli bezpečně zlikvidovat schodně se zákonem o odpadech. Po skončení životnosti výrobku, části vhodné k dalšímu využití (např.: ocelové profily, sklo) by se měli dát k recyklaci. Tento spotřebič je označený, v souladu s evropskou Směrnici 2002/96/ES a českým zákonem o odpadních elektrických a elektronických spotřebičích, symbolem přeškrtnutého odpadního kontejneru. Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat odstraněním společně z běžným domácím odpadem. Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do tvoření systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím, místní sběrny takovéhoto zboží i obecní úřady. Řádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.
