Katalytické senzory a jejich aplikace v analýze plynů

Transkript

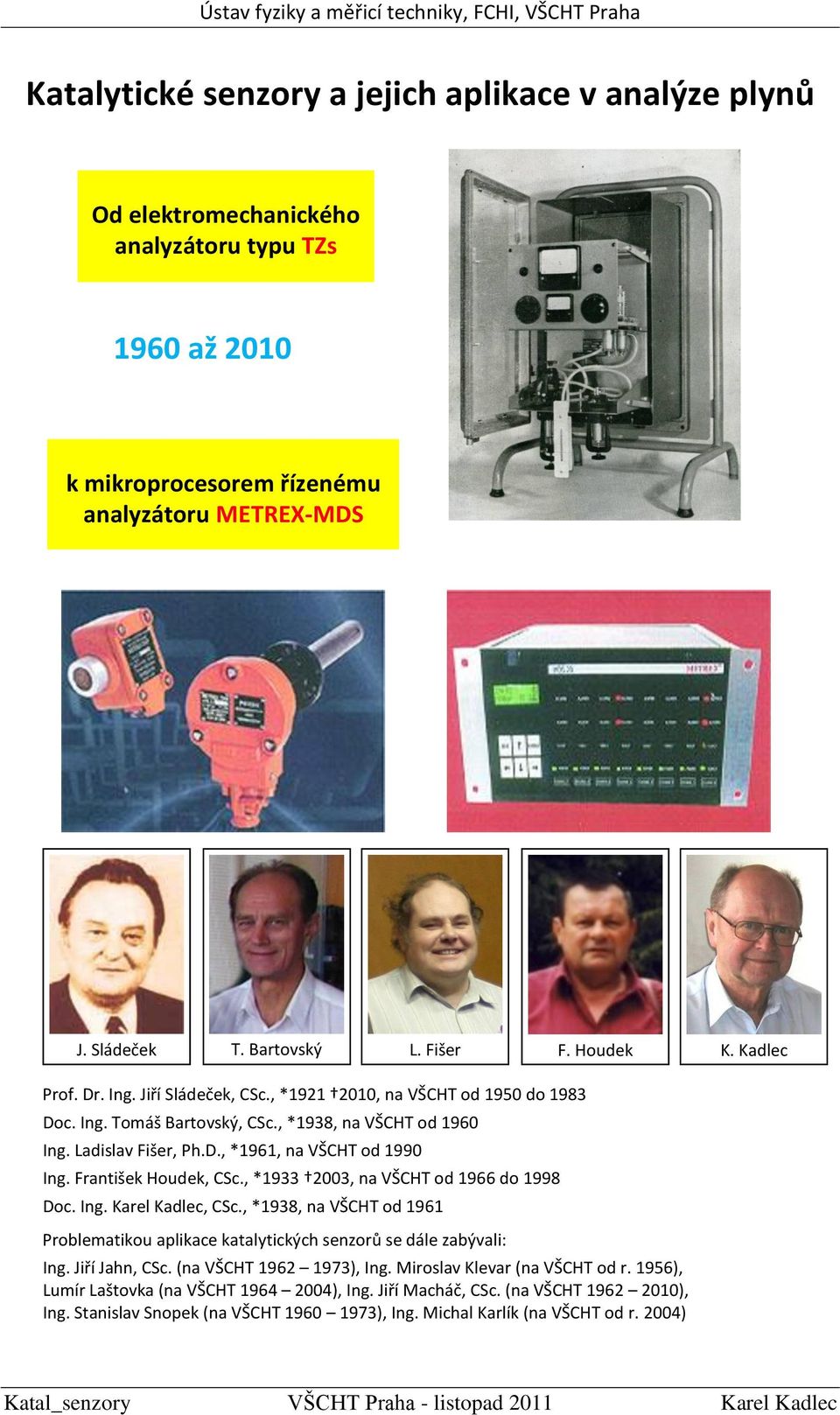

1 Ústav fyziky a měřicí techniky, FCHI, VŠCHT Praha Katalytické senzory a jejich aplikace v analýze plynů Od elektromechanického analyzátoru typu TZs 1960 až 2010 k mikroprocesorem řízenému analyzátoru METREX-MDS J. Sládeček T. Bartovský L. Fišer F. Houdek K. Kadlec Prof. Dr. Ing. Jiří Sládeček, CSc., * , na VŠCHT od 1950 do 1983 Doc. Ing. Tomáš Bartovský, CSc., *1938, na VŠCHT od 1960 Ing. Ladislav Fišer, Ph.D., *1961, na VŠCHT od 1990 Ing. František Houdek, CSc., * , na VŠCHT od 1966 do 1998 Doc. Ing. Karel Kadlec, CSc., *1938, na VŠCHT od 1961 Problematikou aplikace katalytických senzorů se dále zabývali: Ing. Jiří Jahn, CSc. (na VŠCHT ), Ing. Miroslav Klevar (na VŠCHT od r. 1956), Lumír Laštovka (na VŠCHT ), Ing. Jiří Macháč, CSc. (na VŠCHT ), Ing. Stanislav Snopek (na VŠCHT ), Ing. Michal Karlík (na VŠCHT od r. 2004) Katal_senzory VŠCHT Praha - listopad 2011 Karel Kadlec

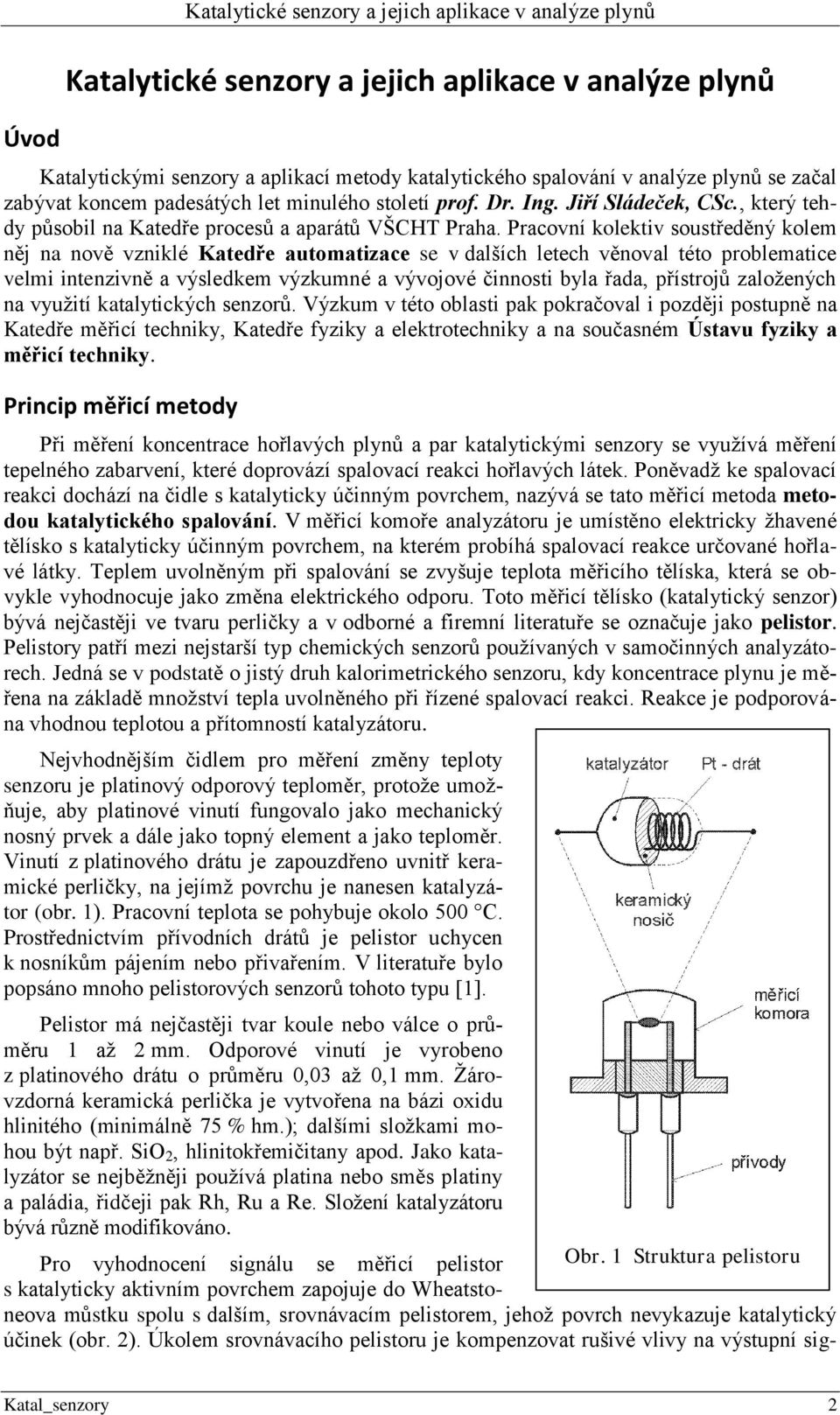

2 Úvod Katalytické senzory a jejich aplikace v analýze plynů Katalytické senzory a jejich aplikace v analýze plynů Katalytickými senzory a aplikací metody katalytického spalování v analýze plynů se začal zabývat koncem padesátých let minulého století prof. Dr. Ing. Jiří Sládeček, CSc., který tehdy působil na Katedře procesů a aparátů VŠCHT Praha. Pracovní kolektiv soustředěný kolem něj na nově vzniklé Katedře automatizace se v dalších letech věnoval této problematice velmi intenzivně a výsledkem výzkumné a vývojové činnosti byla řada, přístrojů založených na využití katalytických senzorů. Výzkum v této oblasti pak pokračoval i později postupně na Katedře měřicí techniky, Katedře fyziky a elektrotechniky a na současném Ústavu fyziky a měřicí techniky. Princip měřicí metody Při měření koncentrace hořlavých plynů a par katalytickými senzory se využívá měření tepelného zabarvení, které doprovází spalovací reakci hořlavých látek. Poněvadž ke spalovací reakci dochází na čidle s katalyticky účinným povrchem, nazývá se tato měřicí metoda metodou katalytického spalování. V měřicí komoře analyzátoru je umístěno elektricky žhavené tělísko s katalyticky účinným povrchem, na kterém probíhá spalovací reakce určované hořlavé látky. Teplem uvolněným při spalování se zvyšuje teplota měřicího tělíska, která se obvykle vyhodnocuje jako změna elektrického odporu. Toto měřicí tělísko (katalytický senzor) bývá nejčastěji ve tvaru perličky a v odborné a firemní literatuře se označuje jako pelistor. Pelistory patří mezi nejstarší typ chemických senzorů používaných v samočinných analyzátorech. Jedná se v podstatě o jistý druh kalorimetrického senzoru, kdy koncentrace plynu je měřena na základě množství tepla uvolněného při řízené spalovací reakci. Reakce je podporována vhodnou teplotou a přítomností katalyzátoru. Nejvhodnějším čidlem pro měření změny teploty senzoru je platinový odporový teploměr, protože umožňuje, aby platinové vinutí fungovalo jako mechanický nosný prvek a dále jako topný element a jako teploměr. Vinutí z platinového drátu je zapouzdřeno uvnitř keramické perličky, na jejímž povrchu je nanesen katalyzátor (obr. 1). Pracovní teplota se pohybuje okolo 500 C. Prostřednictvím přívodních drátů je pelistor uchycen k nosníkům pájením nebo přivařením. V literatuře bylo popsáno mnoho pelistorových senzorů tohoto typu [1]. Pelistor má nejčastěji tvar koule nebo válce o průměru 1 až 2 mm. Odporové vinutí je vyrobeno z platinového drátu o průměru 0,03 až 0,1 mm. Žárovzdorná keramická perlička je vytvořena na bázi oxidu hlinitého (minimálně 75 % hm.); dalšími složkami mohou být např. SiO 2, hlinitokřemičitany apod. Jako katalyzátor se nejběžněji používá platina nebo směs platiny a paládia, řidčeji pak Rh, Ru a Re. Složení katalyzátoru bývá různě modifikováno. Pro vyhodnocení signálu se měřicí pelistor Obr. 1 Struktura pelistoru s katalyticky aktivním povrchem zapojuje do Wheatstoneova můstku spolu s dalším, srovnávacím pelistorem, jehož povrch nevykazuje katalytický účinek (obr. 2). Úkolem srovnávacího pelistoru je kompenzovat rušivé vlivy na výstupní sig- Katal_senzory 2

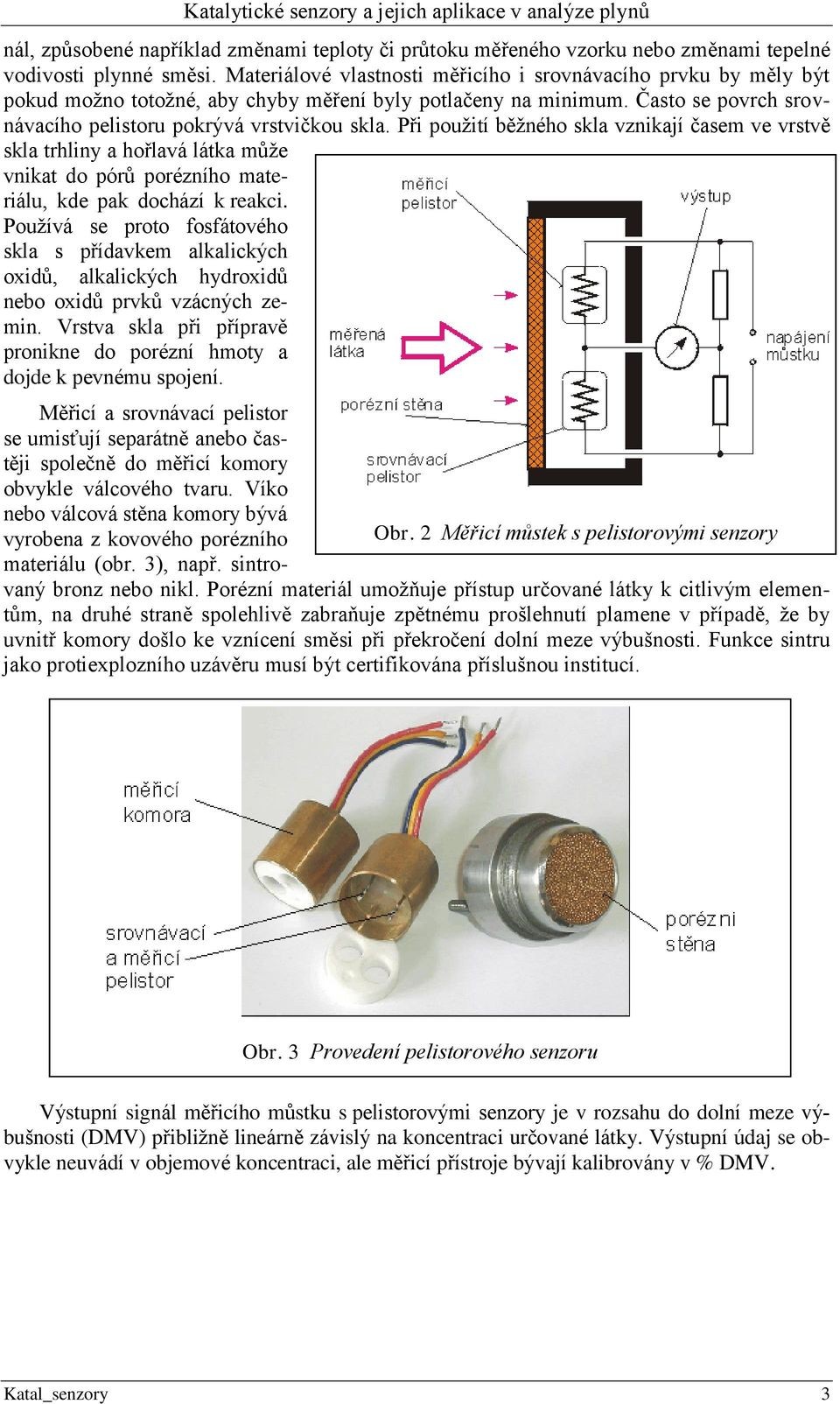

3 nál, způsobené například změnami teploty či průtoku měřeného vzorku nebo změnami tepelné vodivosti plynné směsi. Materiálové vlastnosti měřicího i srovnávacího prvku by měly být pokud možno totožné, aby chyby měření byly potlačeny na minimum. Často se povrch srovnávacího pelistoru pokrývá vrstvičkou skla. Při použití běžného skla vznikají časem ve vrstvě skla trhliny a hořlavá látka může vnikat do pórů porézního materiálu, kde pak dochází k reakci. Používá se proto fosfátového skla s přídavkem alkalických oxidů, alkalických hydroxidů nebo oxidů prvků vzácných zemin. Vrstva skla při přípravě pronikne do porézní hmoty a dojde k pevnému spojení. Měřicí a srovnávací pelistor se umisťují separátně anebo častěji společně do měřicí komory obvykle válcového tvaru. Víko nebo válcová stěna komory bývá vyrobena z kovového porézního Obr. 2 Měřicí můstek s pelistorovými senzory materiálu (obr. 3), např. sintrovaný bronz nebo nikl. Porézní materiál umožňuje přístup určované látky k citlivým elementům, na druhé straně spolehlivě zabraňuje zpětnému prošlehnutí plamene v případě, že by uvnitř komory došlo ke vznícení směsi při překročení dolní meze výbušnosti. Funkce sintru jako protiexplozního uzávěru musí být certifikována příslušnou institucí. Obr. 3 Provedení pelistorového senzoru Výstupní signál měřicího můstku s pelistorovými senzory je v rozsahu do dolní meze výbušnosti (DMV) přibližně lineárně závislý na koncentraci určované látky. Výstupní údaj se obvykle neuvádí v objemové koncentraci, ale měřicí přístroje bývají kalibrovány v % DMV. Katal_senzory 3

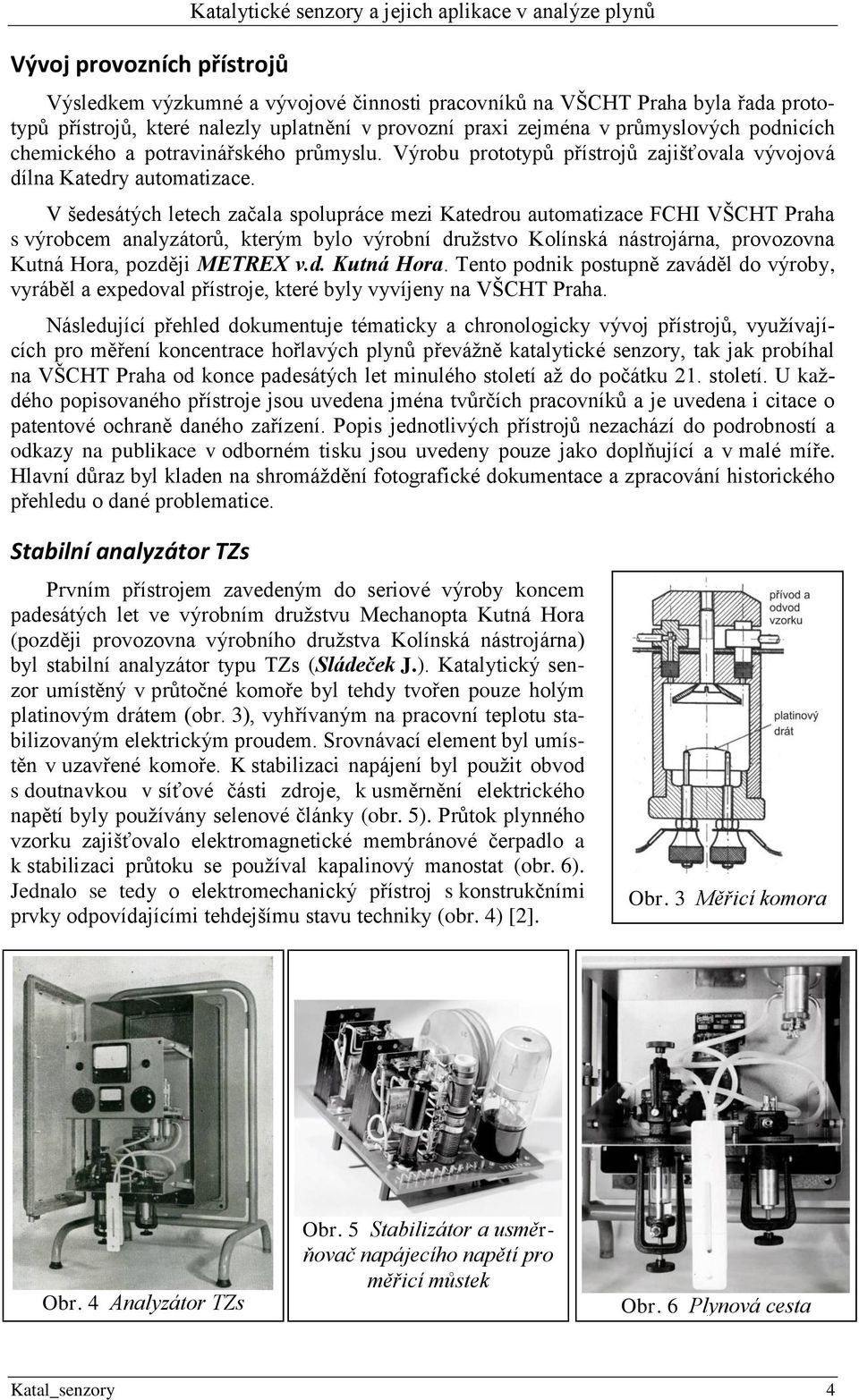

4 Vývoj provozních přístrojů Katalytické senzory a jejich aplikace v analýze plynů Výsledkem výzkumné a vývojové činnosti pracovníků na VŠCHT Praha byla řada prototypů přístrojů, které nalezly uplatnění v provozní praxi zejména v průmyslových podnicích chemického a potravinářského průmyslu. Výrobu prototypů přístrojů zajišťovala vývojová dílna Katedry automatizace. V šedesátých letech začala spolupráce mezi Katedrou automatizace FCHI VŠCHT Praha s výrobcem analyzátorů, kterým bylo výrobní družstvo Kolínská nástrojárna, provozovna Kutná Hora, později METREX v.d. Kutná Hora. Tento podnik postupně zaváděl do výroby, vyráběl a expedoval přístroje, které byly vyvíjeny na VŠCHT Praha. Následující přehled dokumentuje tématicky a chronologicky vývoj přístrojů, využívajících pro měření koncentrace hořlavých plynů převážně katalytické senzory, tak jak probíhal na VŠCHT Praha od konce padesátých let minulého století až do počátku 21. století. U každého popisovaného přístroje jsou uvedena jména tvůrčích pracovníků a je uvedena i citace o patentové ochraně daného zařízení. Popis jednotlivých přístrojů nezachází do podrobností a odkazy na publikace v odborném tisku jsou uvedeny pouze jako doplňující a v malé míře. Hlavní důraz byl kladen na shromáždění fotografické dokumentace a zpracování historického přehledu o dané problematice. Stabilní analyzátor TZs Prvním přístrojem zavedeným do seriové výroby koncem padesátých let ve výrobním družstvu Mechanopta Kutná Hora (později provozovna výrobního družstva Kolínská nástrojárna) byl stabilní analyzátor typu TZs (Sládeček J.). Katalytický senzor umístěný v průtočné komoře byl tehdy tvořen pouze holým platinovým drátem (obr. 3), vyhřívaným na pracovní teplotu stabilizovaným elektrickým proudem. Srovnávací element byl umístěn v uzavřené komoře. K stabilizaci napájení byl použit obvod s doutnavkou v síťové části zdroje, k usměrnění elektrického napětí byly používány selenové články (obr. 5). Průtok plynného vzorku zajišťovalo elektromagnetické membránové čerpadlo a k stabilizaci průtoku se používal kapalinový manostat (obr. 6). Jednalo se tedy o elektromechanický přístroj s konstrukčními prvky odpovídajícími tehdejšímu stavu techniky (obr. 4) [2]. Obr. 3 Měřicí komora Obr. 4 Analyzátor TZs Obr. 5 Stabilizátor a usměrňovač napájecího napětí pro měřicí můstek Obr. 6 Plynová cesta Obr. 4 Snímač analyzátoru v nevýbušném provedení Katal_senzory 4

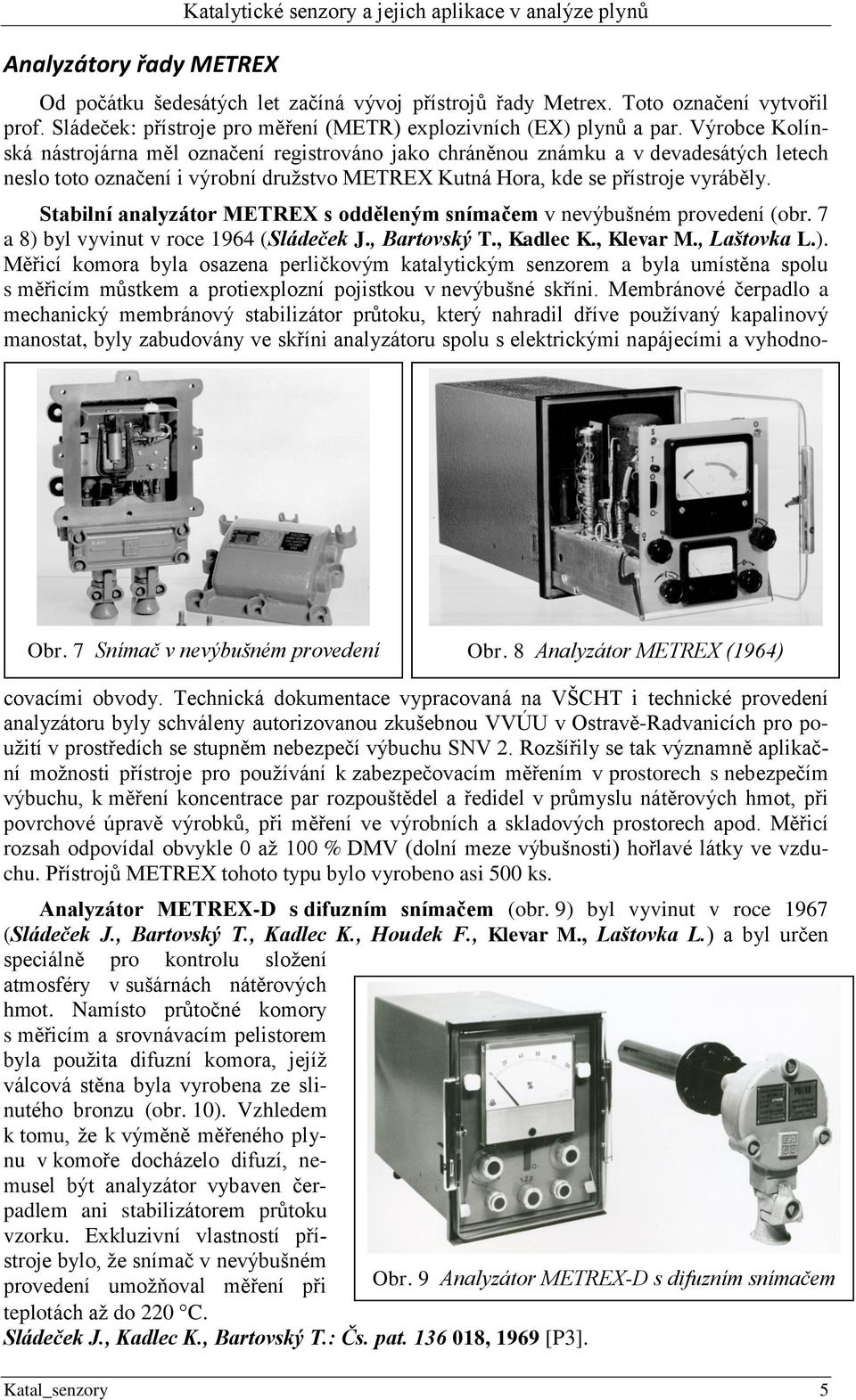

5 Analyzátory řady METREX Katalytické senzory a jejich aplikace v analýze plynů Od počátku šedesátých let začíná vývoj přístrojů řady Metrex. Toto označení vytvořil prof. Sládeček: přístroje pro měření (METR) explozivních (EX) plynů a par. Výrobce Kolínská nástrojárna měl označení registrováno jako chráněnou známku a v devadesátých letech neslo toto označení i výrobní družstvo METREX Kutná Hora, kde se přístroje vyráběly. Obr. 7 Snímač v nevýbušném provedení Obr. 8 Analyzátor METREX (1964) Stabilní analyzátor METREX s odděleným snímačem v nevýbušném provedení (obr. 7 a 8) byl vyvinut v roce 1964 (Sládeček J., Bartovský T., Kadlec K., Klevar M., Laštovka L.). Měřicí komora byla osazena perličkovým katalytickým senzorem a byla umístěna spolu s měřicím můstkem a protiexplozní pojistkou v nevýbušné skříni. Membránové čerpadlo a mechanický membránový stabilizátor průtoku, který nahradil dříve používaný kapalinový manostat, byly zabudovány ve skříni analyzátoru spolu s elektrickými napájecími a vyhodnocovacími obvody. Technická dokumentace vypracovaná na VŠCHT i technické provedení analyzátoru byly schváleny autorizovanou zkušebnou VVÚU v Ostravě-Radvanicích pro použití v prostředích se stupněm nebezpečí výbuchu SNV 2. Rozšířily se tak významně aplikační možnosti přístroje pro používání k zabezpečovacím měřením v prostorech s nebezpečím výbuchu, k měření koncentrace par rozpouštědel a ředidel v průmyslu nátěrových hmot, při povrchové úpravě výrobků, při měření ve výrobních a skladových prostorech apod. Měřicí rozsah odpovídal obvykle 0 až 100 % DMV (dolní meze výbušnosti) hořlavé látky ve vzduchu. Přístrojů METREX tohoto typu bylo vyrobeno asi 500 ks. Analyzátor METREX-D s difuzním snímačem (obr. 9) byl vyvinut v roce 1967 (Sládeček J., Bartovský T., Kadlec K., Houdek F., Klevar M., Laštovka L.) a byl určen speciálně pro kontrolu složení atmosféry v sušárnách nátěrových hmot. Namísto průtočné komory s měřicím a srovnávacím pelistorem byla použita difuzní komora, jejíž válcová stěna byla vyrobena ze slinutého bronzu (obr. 10). Vzhledem k tomu, že k výměně měřeného plynu v komoře docházelo difuzí, nemusel být analyzátor vybaven čerpadlem ani stabilizátorem průtoku vzorku. Exkluzivní vlastností přístroje bylo, že snímač v nevýbušném provedení umožňoval měření při Obr. 9 Analyzátor METREX-D s difuzním snímačem teplotách až do 220 C. Sládeček J., Kadlec K., Bartovský T.: Čs. pat , 1969 [P3]. Katal_senzory 5

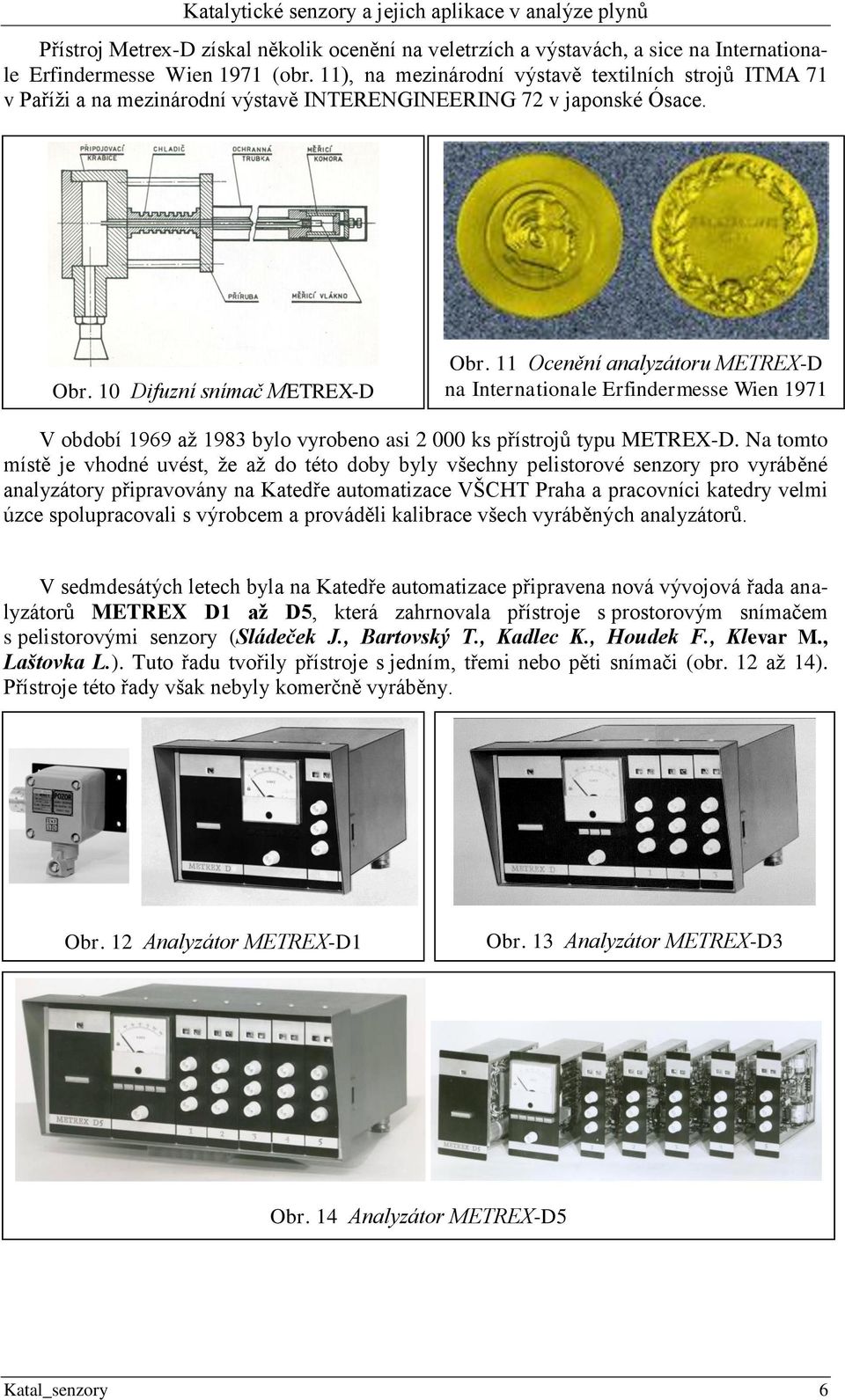

6 Přístroj Metrex-D získal několik ocenění na veletrzích a výstavách, a sice na Internationale Erfindermesse Wien 1971 (obr. 11), na mezinárodní výstavě textilních strojů ITMA 71 v Paříži a na mezinárodní výstavě INTERENGINEERING 72 v japonské Ósace. Obr. 10 Difuzní snímač METREX-D Obr. 11 Ocenění analyzátoru METREX-D na Internationale Erfindermesse Wien 1971 V období 1969 až 1983 bylo vyrobeno asi ks přístrojů typu METREX-D. Na tomto místě je vhodné uvést, že až do této doby byly všechny pelistorové senzory pro vyráběné analyzátory připravovány na Katedře automatizace VŠCHT Praha a pracovníci katedry velmi úzce spolupracovali s výrobcem a prováděli kalibrace všech vyráběných analyzátorů. V sedmdesátých letech byla na Katedře automatizace připravena nová vývojová řada analyzátorů METREX D1 až D5, která zahrnovala přístroje s prostorovým snímačem s pelistorovými senzory (Sládeček J., Bartovský T., Kadlec K., Houdek F., Klevar M., Laštovka L.). Tuto řadu tvořily přístroje s jedním, třemi nebo pěti snímači (obr. 12 až 14). Přístroje této řady však nebyly komerčně vyráběny. Obr. 12 Analyzátor METREX-D1 Obr. 13 Analyzátor METREX-D3 Obr. 14 Analyzátor METREX-D5 Katal_senzory 6

7 Přenosný analyzátor TZp Katalytické senzory a jejich aplikace v analýze plynů Další typovou řadu tvořily přenosné přístroje pro detekci a měření koncentrace hořlavých plynů a par. Prvním sériově vyráběným přístrojem koncem padesátých let v Kolínské nástrojárně byl přístroj TZp (obr. 15) (Sládeček J.). Měřicí komora byla stejná jako u přístroje TZs (obr. 3) a jako katalytický senzor sloužil holý platinový drát. Dopravu vzorku plynu do komory zajišťovala ruční pístová pumpa (obr. 16). K napájení byl použit NiCd akumulátor s kapalným elektrolytem. Přístroj, který se mohl používat jen v prostředích bez nebezpečí výbuchu, se vyráběl až do konce sedmdesátých let. Obr. 15 Přenosný přístroj TZp Obr. 16 Uspořádání přístroje TZp Přenosné analyzátory řady GADET K významnému posunu došlo počátkem sedmdesátých let, kdy na základě zadání Plynoprojektu Praha byla v letech (Sládeček J., Bartovský T., Kadlec K., Houdek F.) vyvinuta souprava přístrojů GADET (obr. 17). Obr. 17 Souprava přístrojů GADET Soupravu GADET tvořily tyto přístroje: GADET-PP pro měření a lokalizaci úniku plynu na podzemních plynovodech, GADET-S pro detekci úniku topných plynů na potrubních sítích a armaturách, GADET-O pro měření odorizace topných plynů. U přístrojů typové řady GADET byly použity pelistorové senzory umístěné v komorách difúzního typu; k napájení byly použity jak NiCd-akumulátory s kapalným elektrolytem, tak těsné akumulátory. Katal_senzory 7

8 Přístroj GADET-PP Katalytické senzory a jejich aplikace v analýze plynů Přístroj GADET-PP (obr. 18), byl určen pro vyhledávání a lokalizaci míst úniku topných plynů (svítiplyn či zemní plyn) z plynovodů uložených pod povrchem terénu (Kadlec K., Houdek F., Sládeček J.). Přístroj byl vybaven zapichovací sondou dlouhou 100 cm, v jejíž hlavici byly zabudovány tři měřicí komory (obr. 19). Princip měření využíval jednak metodu katalytického spalování a jednak metodu tepelné vodivosti. Bylo tak možno měřit koncentrace topných plynů v rozsazích objemových koncentrací od 0 do 5 % a od 0 do Obr. 18 Přístroj GADET-PP 100 %. Pro měření v rozsahu od 0 do 5 % se využívala metoda katalytického spalování a jako senzor byl využit pelistor. Pro měření v rozsahu 0 až 100 % se využívala metoda tepelné vodivosti a jako senzor byl využit neaktivní pelistor v difuzní komoře spolu s neaktivním pelistorem v uzavřené komoře [3]. Při měření se sonda vkládala do předvrtaných otvorů ve vozovce či v jiném terénu nad plynovodem. Kadlec K., Sládeček J.: Čs. Pat , 1968 [P1]; Čs. pat , 1971 [P5]. Přístroj GADET-S Obr. 19 Hlavice sondy Přístroj GADET-S byl určen pro detekci a lokalizaci míst úniku topných plynů na potrubních sítích, armaturách a u plynových spotřebičů (Bartovský T., Houdek F., Sládeček J.). Obr. 20 Detektor úniků GADET-S Obr. 21 Detektor úniků GADET-J Původní provedení detektoru GADET-S (obr. 20) umožňovalo používání pouze v prostředí bez nebezpečí výbuchu, a proto byla vyvinuta nová modifikace v jiskrově bezpečném provedení GADET-J (obr. 21). Tento detektor, který vyráběla Kolínská nástrojárna ve své provozovně v Neratovicích, našel uplatnění zejména při detekci úniku vodíku u turbogenerátorů v elektrárnách. Katal_senzory 8

9 Přístroj GADET-O Katalytické senzory a jejich aplikace v analýze plynů Přístroj GADET-O byl určen pro měření stupně odorizace topných plynů (Kadlec K., Sládeček J.). Odorizace topného plynu se měřila subjektivní čichovou metodou, když do vzduchu nasávaného vestavěným dmychadlem se připouštěl měřený plyn. Jeho množství se seřizovalo jehlovým ventilem tak, aby čichem byla zjištěna mez předepsaná příslušným předpisem, tj. alarmující intenzita zápachu. Koncentrace ve výtlačném potrubí dmychadla se měřila katalytickým senzorem [4]. Povedení přístroje je zřejmé z obr. 22 a 23. Sládeček J., Kadlec K.: Čs. pat , 1973 [P6]. Obr. 22 Odorimetr GADET-O Obr. 23 Odorimetr funkční část a napájecí zdroje Kompletní souprava GADET byla vyrobena ve dvou exemplářích ve vývojové dílně katedry automatizace na VŠCHT Praha a získala ocenění v roce 1971 na mezinárodní výstavě laboratorní techniky INTERLAB 71 v Ostravě (obr. 25). Obr. 24 Čs. patent na přístroj GADET-PP Obr. 25 Ocenění soupravy GADET na Mezinárodní výstavě INTERLAB 71 Katal_senzory 9

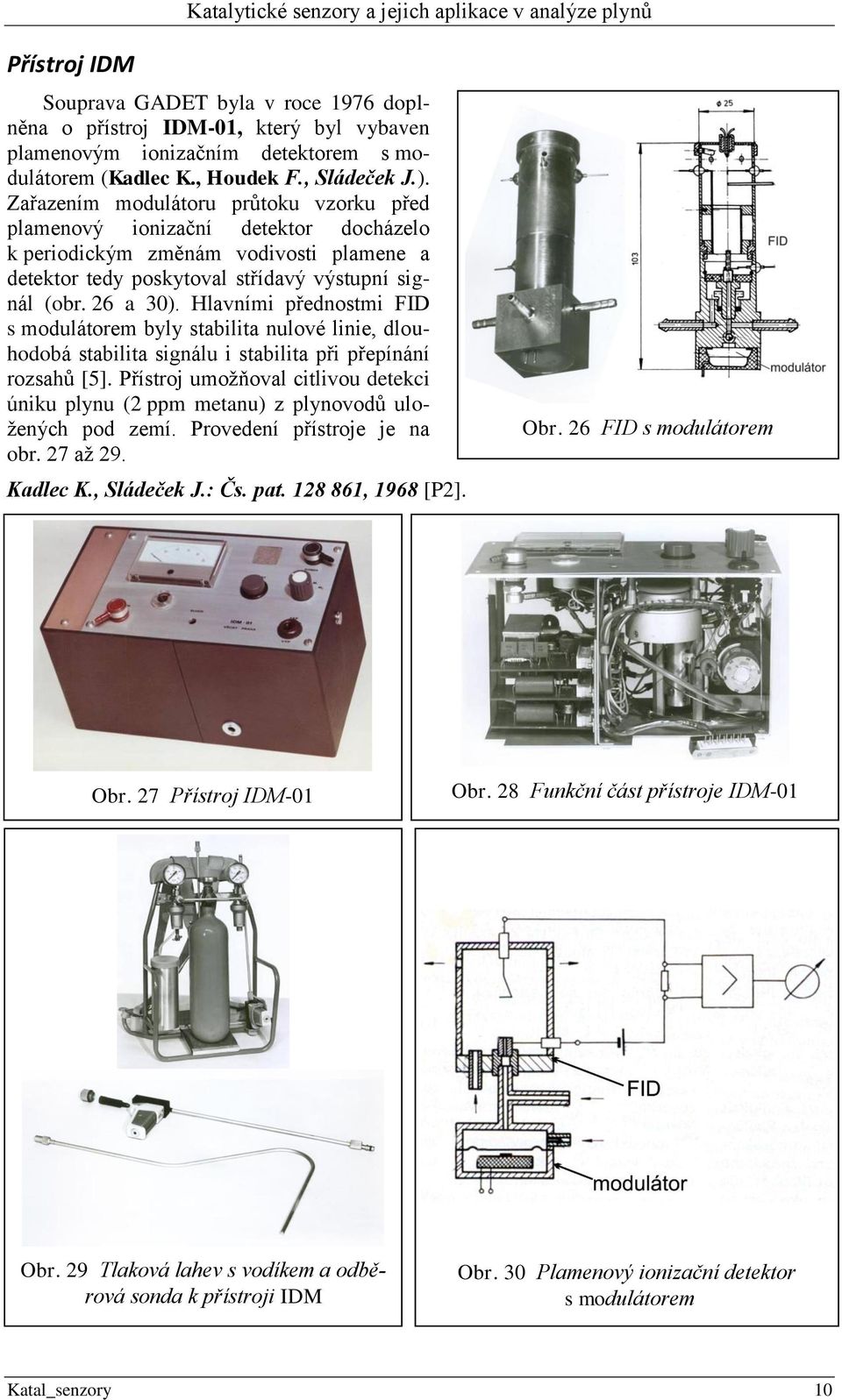

10 Přístroj IDM Souprava GADET byla v roce 1976 doplněna o přístroj IDM-01, který byl vybaven plamenovým ionizačním detektorem s modulátorem (Kadlec K., Houdek F., Sládeček J.). Zařazením modulátoru průtoku vzorku před plamenový ionizační detektor docházelo k periodickým změnám vodivosti plamene a detektor tedy poskytoval střídavý výstupní signál (obr. 26 a 30). Hlavními přednostmi FID s modulátorem byly stabilita nulové linie, dlouhodobá stabilita signálu i stabilita při přepínání rozsahů [5]. Přístroj umožňoval citlivou detekci úniku plynu (2 ppm metanu) z plynovodů uložených pod zemí. Provedení přístroje je na obr. 27 až 29. Kadlec K., Sládeček J.: Čs. pat , 1968 [P2]. Obr. 26 FID s modulátorem Obr. 27 Přístroj IDM-01 Obr. 28 Funkční část přístroje IDM-01 Obr. 29 Tlaková lahev s vodíkem a odběrová sonda k přístroji IDM Obr. 30 Plamenový ionizační detektor s modulátorem Katal_senzory 10

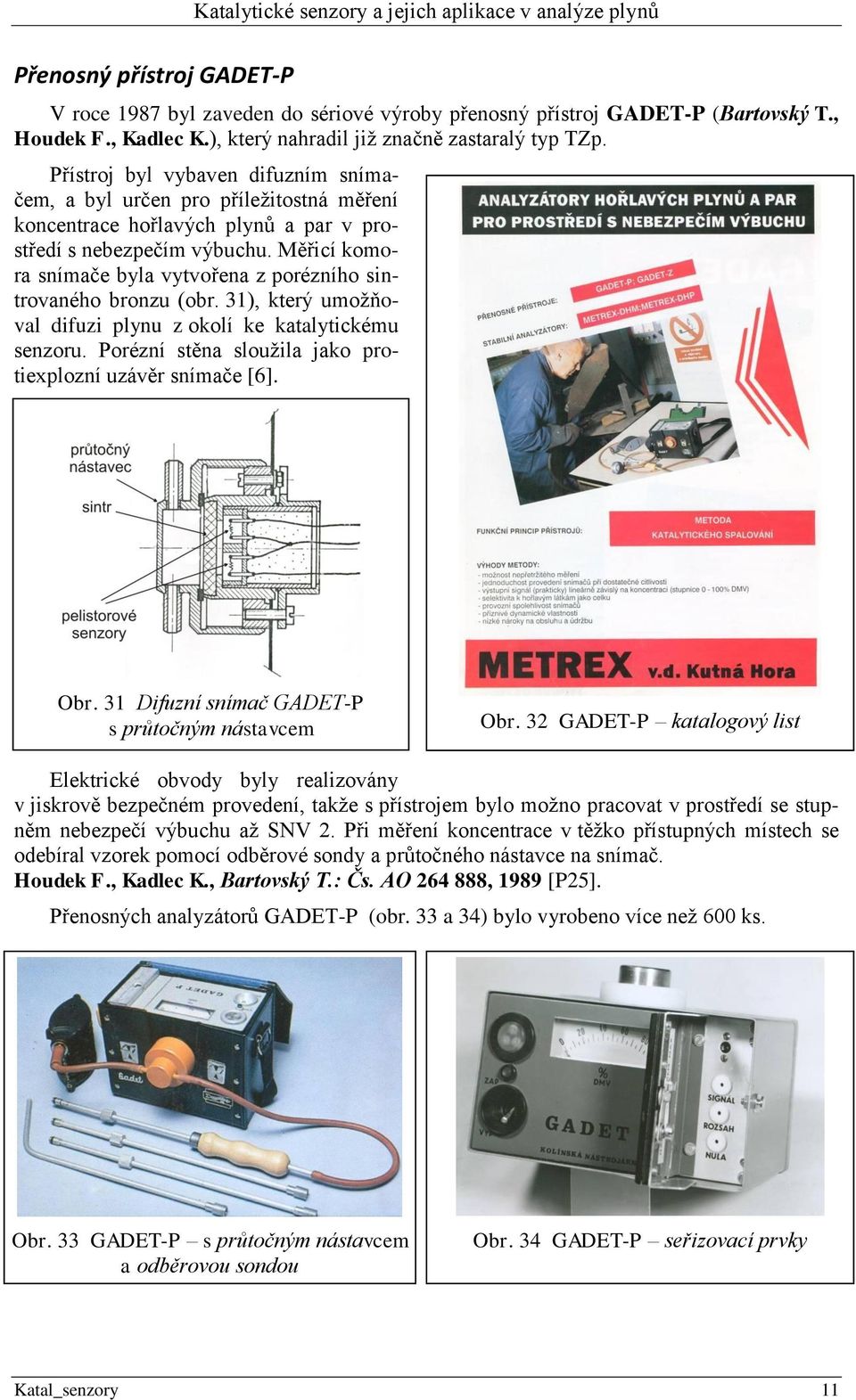

11 Přenosný přístroj GADET-P V roce 1987 byl zaveden do sériové výroby přenosný přístroj GADET-P (Bartovský T., Houdek F., Kadlec K.), který nahradil již značně zastaralý typ TZp. Přístroj byl vybaven difuzním snímačem, a byl určen pro příležitostná měření koncentrace hořlavých plynů a par v prostředí s nebezpečím výbuchu. Měřicí komora snímače byla vytvořena z porézního sintrovaného bronzu (obr. 31), který umožňoval difuzi plynu z okolí ke katalytickému senzoru. Porézní stěna sloužila jako protiexplozní uzávěr snímače [6]. Obr. 31 Difuzní snímač GADET-P s průtočným nástavcem Obr. 32 GADET-P katalogový list Elektrické obvody byly realizovány v jiskrově bezpečném provedení, takže s přístrojem bylo možno pracovat v prostředí se stupněm nebezpečí výbuchu až SNV 2. Při měření koncentrace v těžko přístupných místech se odebíral vzorek pomocí odběrové sondy a průtočného nástavce na snímač. Houdek F., Kadlec K., Bartovský T.: Čs. AO , 1989 [P25]. Přenosných analyzátorů GADET-P (obr. 33 a 34) bylo vyrobeno více než 600 ks. Obr. 33 GADET-P s průtočným nástavcem a odběrovou sondou Obr. 34 GADET-P seřizovací prvky Katal_senzory 11

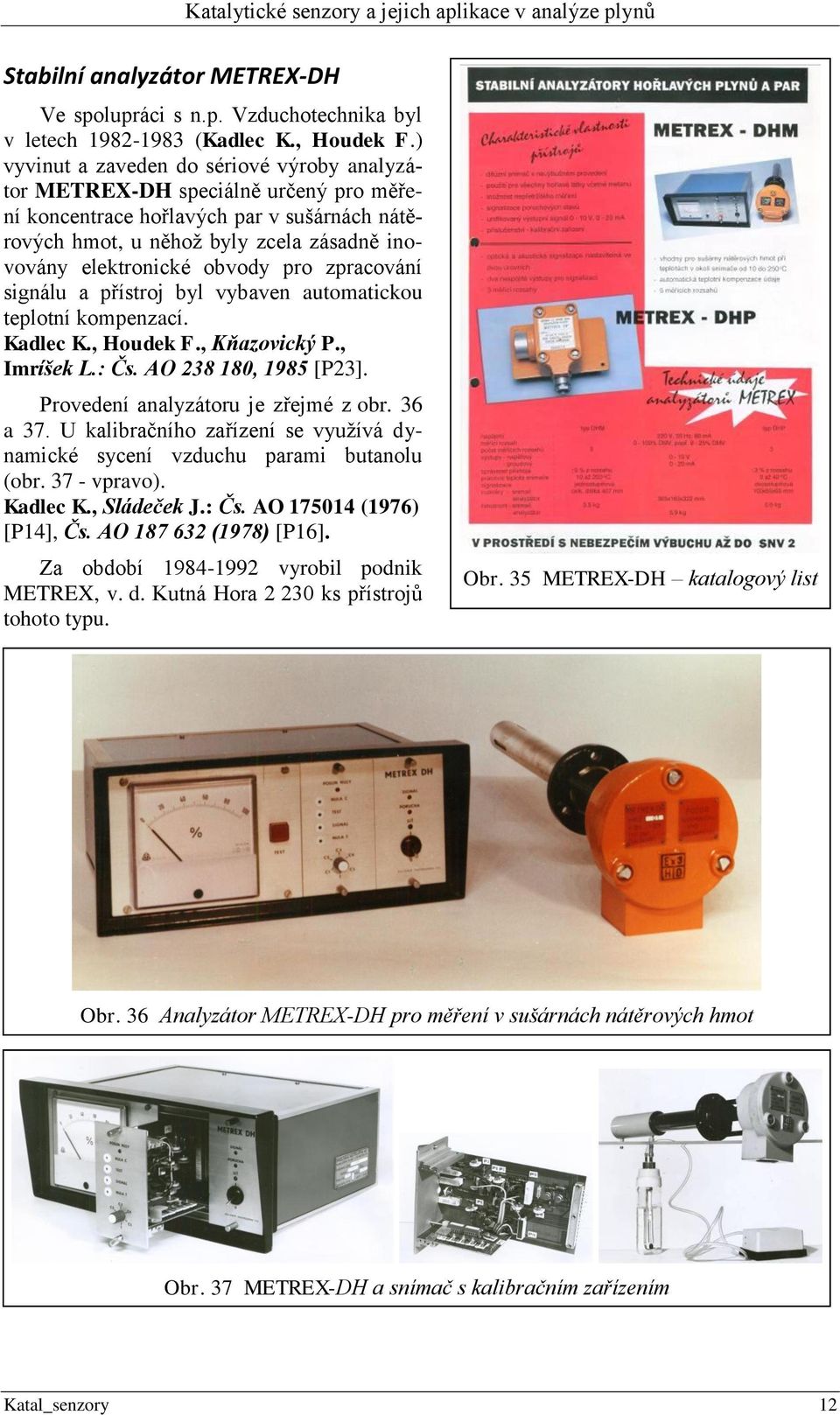

12 Stabilní analyzátor METREX-DH Ve spolupráci s n.p. Vzduchotechnika byl v letech (Kadlec K., Houdek F.) vyvinut a zaveden do sériové výroby analyzátor METREX-DH speciálně určený pro měření koncentrace hořlavých par v sušárnách nátěrových hmot, u něhož byly zcela zásadně inovovány elektronické obvody pro zpracování signálu a přístroj byl vybaven automatickou teplotní kompenzací. Kadlec K., Houdek F., Kňazovický P., Imríšek L.: Čs. AO , 1985 [P23]. Provedení analyzátoru je zřejmé z obr. 36 a 37. U kalibračního zařízení se využívá dynamické sycení vzduchu parami butanolu (obr vpravo). Kadlec K., Sládeček J.: Čs. AO (1976) [P14], Čs. AO (1978) [P16]. Za období vyrobil podnik METREX, v. d. Kutná Hora ks přístrojů tohoto typu. Obr. 35 METREX-DH katalogový list Obr. 36 Analyzátor METREX-DH pro měření v sušárnách nátěrových hmot Obr. 37 METREX-DH a snímač s kalibračním zařízením Katal_senzory 12

13 Stabilní analyzátor METREX-DHP Na počátku devadesátých let byl předán do sériové výroby stabilní analyzátor METREX-DHP (Kadlec K., Houdek F., Bartovský T., Fišer L.). Přístroj byl vybaven prostorovým snímačem (obr. 38) pro teploty 0 až 40 C a byl schválen státní zkušebnou pro měření koncentrace všech hořlavých plynů a par včetně metanu. Velikost signálu měřicího můstku s pelistorovými senzory pro vybrané hořlavé plyny a páry je na obr. 39. Analyzátor mohl být kalibrován až na tři měřicí rozsahy a byl vybaven individuálně nastavitelnou dvoustupňovou optickou a akustickou signalizací mezní koncentrace. Přístroj byl využíván pro zabezpečovací účely v řadě průmyslových podniků [7]. Kadlec K., Houdek F., Bartovský T.: Čs. AO , 1989 [P24]. Obr. 38 Prostorový snímač METREX-DHP Přístroj METREX-DHP (obr. 40) byl vystaven na Československé národní výstavě 1991 v Praze. V období bylo vyrobeno ve v. d. METREX Kutná Hora asi 150 ks těchto analyzátorů. Obr. 39 Signál měřicího můstku Obr. 40 Analyzátor METREX-DHP s prostorovým snímačem Katal_senzory 13

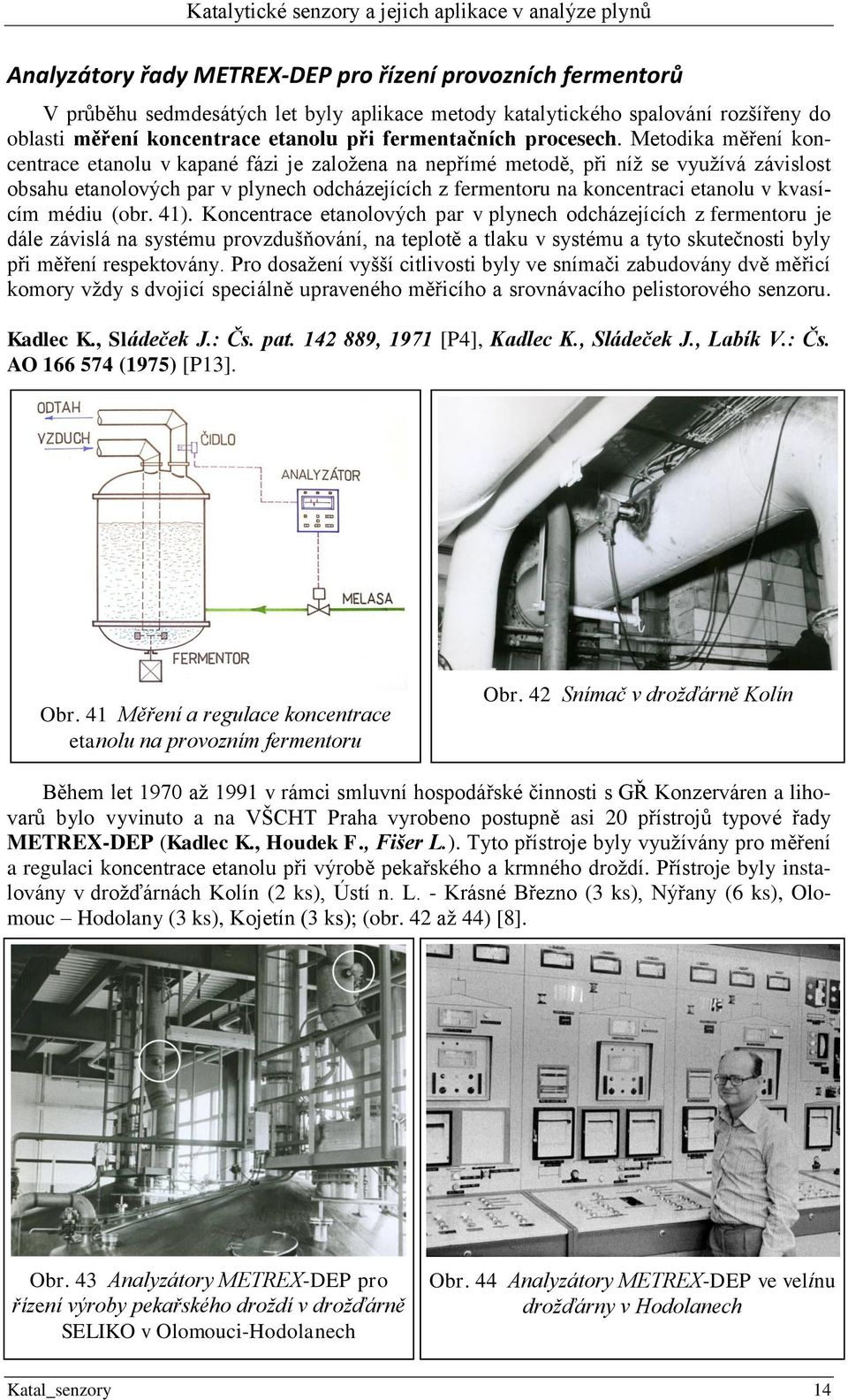

14 Analyzátory řady METREX-DEP pro řízení provozních fermentorů V průběhu sedmdesátých let byly aplikace metody katalytického spalování rozšířeny do oblasti měření koncentrace etanolu při fermentačních procesech. Metodika měření koncentrace etanolu v kapané fázi je založena na nepřímé metodě, při níž se využívá závislost obsahu etanolových par v plynech odcházejících z fermentoru na koncentraci etanolu v kvasícím médiu (obr. 41). Koncentrace etanolových par v plynech odcházejících z fermentoru je dále závislá na systému provzdušňování, na teplotě a tlaku v systému a tyto skutečnosti byly při měření respektovány. Pro dosažení vyšší citlivosti byly ve snímači zabudovány dvě měřicí komory vždy s dvojicí speciálně upraveného měřicího a srovnávacího pelistorového senzoru. Kadlec K., Sládeček J.: Čs. pat , 1971 [P4], Kadlec K., Sládeček J., Labík V.: Čs. AO (1975) [P13]. Obr. 41 Měření a regulace koncentrace etanolu na provozním fermentoru Obr. 42 Snímač v drožďárně Kolín Během let 1970 až 1991 v rámci smluvní hospodářské činnosti s GŘ Konzerváren a lihovarů bylo vyvinuto a na VŠCHT Praha vyrobeno postupně asi 20 přístrojů typové řady METREX-DEP (Kadlec K., Houdek F., Fišer L.). Tyto přístroje byly využívány pro měření a regulaci koncentrace etanolu při výrobě pekařského a krmného droždí. Přístroje byly instalovány v drožďárnách Kolín (2 ks), Ústí n. L. - Krásné Březno (3 ks), Nýřany (6 ks), Olomouc Hodolany (3 ks), Kojetín (3 ks); (obr. 42 až 44) [8]. Obr. 43 Analyzátory METREX-DEP pro řízení výroby pekařského droždí v drožďárně SELIKO v Olomouci-Hodolanech Obr. 44 Analyzátory METREX-DEP ve velínu drožďárny v Hodolanech Katal_senzory 14

15 Přehled vyvinutých a vyrobených přístrojů pro řízení provozních fermentorů je na obr. 45. METREX-DEP pro drožďárny v Kolíně a v Ústí n. L. - Krásné Březno METREX-DEP pro drožďárnu v Nýřanech METREX-DEP pro drožďárnu v Olomouci-Hodolanech METREX-EPD pro drožďárnu v Kojetíně Obr. 45 Vývojová řada analyzátorů METREX-DEP pro řízení provozních fermentorů Katal_senzory 15

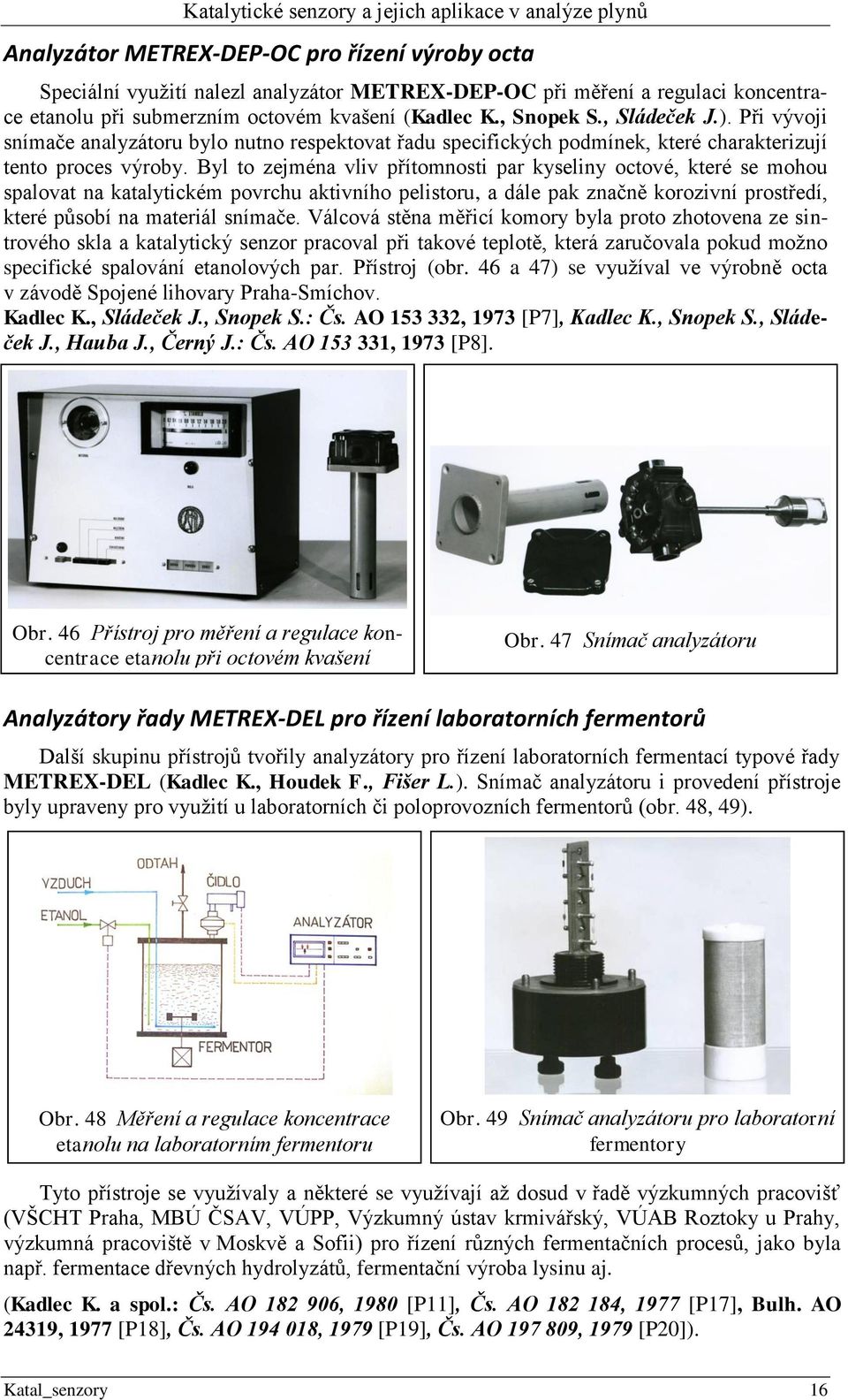

16 Analyzátor METREX-DEP-OC pro řízení výroby octa Speciální využití nalezl analyzátor METREX-DEP-OC při měření a regulaci koncentrace etanolu při submerzním octovém kvašení (Kadlec K., Snopek S., Sládeček J.). Při vývoji snímače analyzátoru bylo nutno respektovat řadu specifických podmínek, které charakterizují tento proces výroby. Byl to zejména vliv přítomnosti par kyseliny octové, které se mohou spalovat na katalytickém povrchu aktivního pelistoru, a dále pak značně korozivní prostředí, které působí na materiál snímače. Válcová stěna měřicí komory byla proto zhotovena ze sintrového skla a katalytický senzor pracoval při takové teplotě, která zaručovala pokud možno specifické spalování etanolových par. Přístroj (obr. 46 a 47) se využíval ve výrobně octa v závodě Spojené lihovary Praha-Smíchov. Kadlec K., Sládeček J., Snopek S.: Čs. AO , 1973 [P7], Kadlec K., Snopek S., Sládeček J., Hauba J., Černý J.: Čs. AO , 1973 [P8]. Obr. 46 Přístroj pro měření a regulace koncentrace etanolu při octovém kvašení Obr. 47 Snímač analyzátoru Analyzátory řady METREX-DEL pro řízení laboratorních fermentorů Další skupinu přístrojů tvořily analyzátory pro řízení laboratorních fermentací typové řady METREX-DEL (Kadlec K., Houdek F., Fišer L.). Snímač analyzátoru i provedení přístroje byly upraveny pro využití u laboratorních či poloprovozních fermentorů (obr. 48, 49). Obr. 48 Měření a regulace koncentrace etanolu na laboratorním fermentoru Obr. 49 Snímač analyzátoru pro laboratorní fermentory Tyto přístroje se využívaly a některé se využívají až dosud v řadě výzkumných pracovišť (VŠCHT Praha, MBÚ ČSAV, VÚPP, Výzkumný ústav krmivářský, VÚAB Roztoky u Prahy, výzkumná pracoviště v Moskvě a Sofii) pro řízení různých fermentačních procesů, jako byla např. fermentace dřevných hydrolyzátů, fermentační výroba lysinu aj. (Kadlec K. a spol.: Čs. AO , 1980 [P11], Čs. AO , 1977 [P17], Bulh. AO 24319, 1977 [P18], Čs. AO , 1979 [P19], Čs. AO , 1979 [P20]). Katal_senzory 16

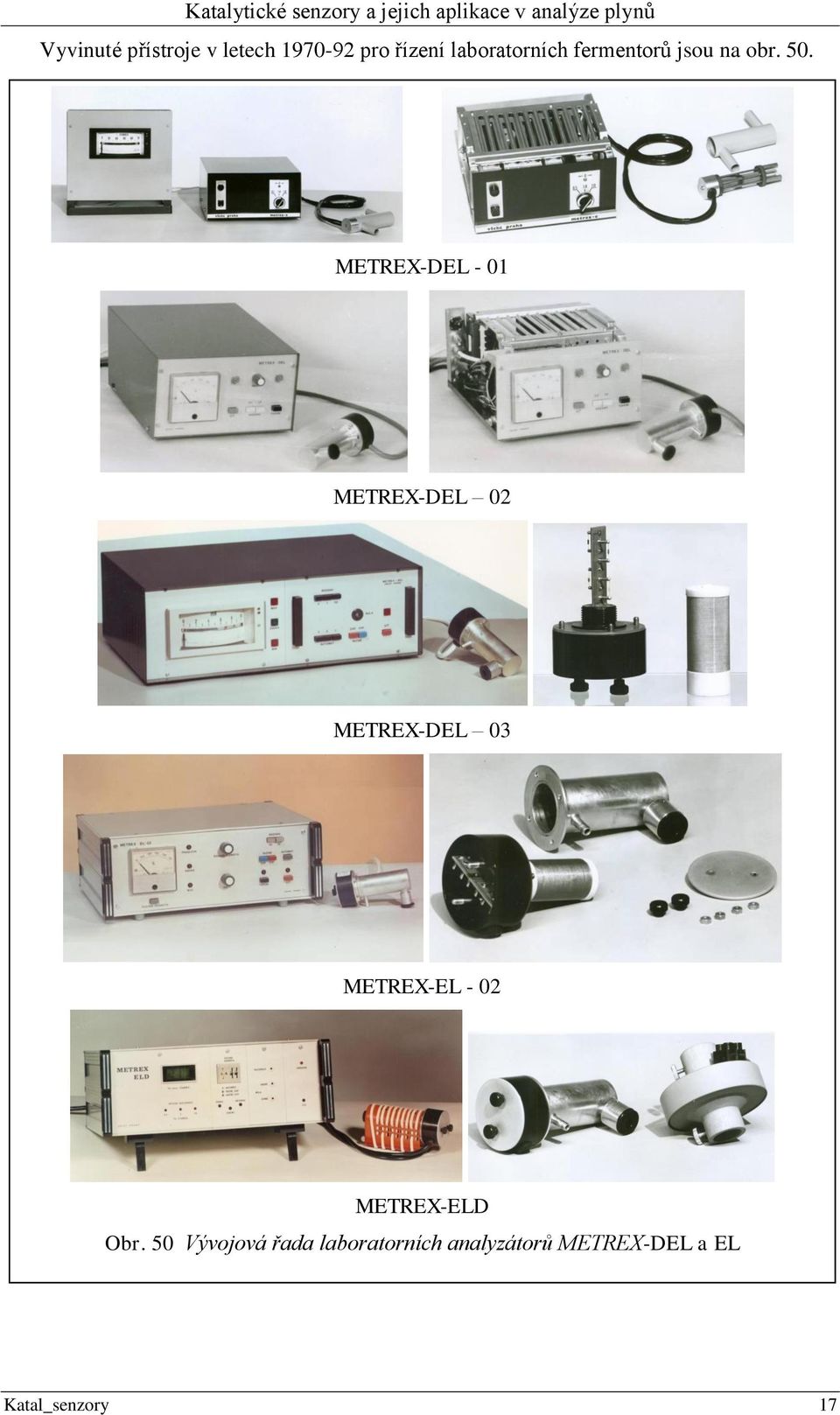

17 Vyvinuté přístroje v letech pro řízení laboratorních fermentorů jsou na obr. 50. METREX-DEL - 01 METREX-DEL 02 METREX-DEL 03 METREX-EL - 02 METREX-ELD Obr. 50 Vývojová řada laboratorních analyzátorů METREX-DEL a EL Katal_senzory 17

18 ALDET analyzátor alkoholu v dechu Dalším zajímavým přístrojem byl analyzátor pro měření alkoholu v dechu ALDET (Bartovský T., Sládeček J.). Provedení přístroje v analogové a digitální verzi je na obr. 51. Analyzátor byl vybaven speciální měřicí komorou se speciálním měřicím (katalytickým) a srovnávacím elementem (obr. 51). Aby uvnitř komory nedocházelo ke kondenzaci vodních par, bylo těleso komory temperováno na teplotu 43 C. Na počátku měření byla komora naplněna vzorkem vydýchnutého vzduchu a v první fázi měření docházelo ke spalování etanolových par na vyhřívaném katalytickém elementu. Koncentrace etanolu ve vzorku byla odvozena ze změny elektrického odporu měřicího elementu vyvolané tepelným zabarvením spalovací reakce. Jednotlivé cykly měření byly řízeny logickým obvodem. Měřicí rozsah odpovídal 0 až 2 promile alkoholu v krvi, přesnost ±2 % z rozsahu. Bartovský T., Sládeček J., Snopek S., Kadlec K.: Čs. AO , 1973 [P9], Brit. pat. 2, , 1973 [P10]. Obr. 51 Analyzátor ALDET analogová a digitální verze Obr. 52 Analyzátor ALDET pro měření alkoholu v dechu Obr. 53 Analyzátor ALDET elektronické obvody a měřicí komora s katalytickým senzorem Obr. 54 Brit. Patent 2, Katal_senzory 18

19 Speciální aplikace Měření hořlavých par v inertní atmosféře Při použití senzoru katalytického spalování pro měření hořlavých plynů či par v inertní atmosféře je nutno analyzátor doplnit přídavným zařízením, které zajišťuje, že se k analyzovanému vzorku přidává dostatečné množství kyslíku (Kadlec K., Laštovka L., Klevar M., Sládeček J.). Použití elektrolyzéru (obr. 55) jako zdroje přídavného plynu přináší mnohé výhody, zejména snadnou regulaci množství dodávaného kyslíku. Elektrolyzér jako pomocné zařízení je univerzální v tom smyslu, že jej lze využít nejen pro stanovení spalitelných látek, nýbrž i kyslíku v inertní atmosféře; v takovém případě se z elektrolyzéru odebírá vodík. Dva přístroje tohoto typu vyrobené v r ve spolupráci s v. d. Kolínská nástrojárna byly používány pro měření koncentrace acetonových par v dusíkové atmosféře při výrobě filmů v podniku Fotochema Hradec Králové. Obr. 55 Přídavné zařízení k analyzátoru METREX pro měření hořlavých plynů a par v inertní atmosféře Měření složení spalin Výzkum a vývoj v této oblasti byl zaměřen na měření složení spalin zejména ve sklářských pecích a měření složení výfukových plynů ze spalovacích motorů. Na Katedře automatizace byl v roce 1967 vyvinut analyzátor ASPEX pro měření koncentrace CO+H 2 a kyslíku v spalinách sklářské pece (Snopek S., Sládeček J.). Výstup analyzátoru umožňoval vedle kontroly atmosféry sklářské pece i stanovení směšovacího poměru palivo-vzduch. Snopek S., Kadlec K., Sládeček J.: Čs. AO , 197) [P15]. Pro Ústav pro výzkum motorových vozidel byl v roce 1967 vyvinut a v 5 ks vyroben analyzátor výfukových plynů ze spalovacích motorů (Jahn J., Sládeček J., Bartovský T.). Přístroj umožňoval měřit koncentraci CO 2 a spalitelných plynů v analyzovaném vzorku. Katal_senzory 19

20 Měření organických halogenderivátů Přístroj pro měření velmi malých koncentrací organických halogenovaných sloučenin, speciálně pro měření koncentrace inhalačních anestetik v ovzduší byl vyvinut v roce 1979 pro n. p. Léčiva Dolní Měcholupy (Kadlec K., Houdek F.). Měřicí metoda byla odvozena z principu katalytického spalování a využívala retardačního účinku halogenovaných sloučenin na katalytickou spalovací reakci. Prototyp přístroje (obr. 56) byl využit pro měření a signalizaci koncentrace par Narcotanu (CH 3 CHBrCl) ve výrobně tohoto inhalačního anestetika. Obr. 56 Přístroj pro měření koncentrace Narcotanu Obr. 57 Blokové schéma přístroje Při měření se odebíraný vzorek ovzduší směšuje s hořlavým plynem (propanem) a to tak, aby koncentrace směsi nepřesáhla spodní hranici zápalnosti. Vzniklá směs se přivádí do komory s katalytickým senzorem a měřicí zařízení vyhodnocuje signál senzoru (obr. 57). Je-li ve vzorku přítomna látka retardující spalovací reakci (organický halogenderivát), dochází k útlumu spalovací reakce na pelistorovém senzoru. Tlumící efekt na spalovací reakci se projevuje výrazně již při velmi malých koncentracích halogenovaných sloučenin, řádově v oblasti jednotek až stovek ppm. Tlumení katalytické rekce na senzoru je reprodukovatelné a za nepřítomnosti halogenderivátů mizí a nemá vliv na nulovou linii výstupního signálu. Kadlec K., Houdek F., Paleta O., Sládeček J., Dědek V., Buřič L.: Čs. AO , 1980 [P21]; Kadlec K., Houdek F., Sládeček J., Valenta S.: Čs. AO , 1980 [P22] Katal_senzory 20

21 Analyzátory METREX s digitálním výstupem Vývoj i výroba přístrojů typu METREX pokračovala i v devadesátých letech (Kadlec K., Houdek F., Fišer L., Bartovský T., Picek M.). Přístroje vyvinuté v tomto období představují analyzátor METREX DP s číslicovými obvody a s prostorovým snímačem (obr. 58) a dále pak vícemístný analyzátor METREX-P8, který umožňoval připojení až osmi prostorových snímačů v nevýbušném provedení (obr. 59). U snímače byla inovována měřicí komora s pelistorovými senzory [9]. Kadlec K., Vojtíšková P., Houdek F.: Čs. pat , 1992 [P27]. Obr. 58 Analyzátor METREX-DP s číslicovými obvody Informace o současném výzkumu v oblasti pelistorových senzorů jsou k disposici na internetu Obr. 59 Vícemístný analyzátor METREX-P8 na adrese: Výroba přístrojů typové řady METREX pokračuje i v současné době v podniku MANAG, a.s., Kolín, kde probíhá i vývoj nových přístrojů a např. i nově vyvinutý mikroprocesorově řízený analyzátor METREX-MDS 28 (obr. 60) využívá snímačů vybavených senzory, které byly vyvinuty na Ústavu fyziky a měřicí techniky VŠCHT Praha. Obr. 60 Mikroprocesorově řízený analyzátor METREX-MDS 28 a současně vyráběné snímače hořlavých plynů a par typové řady METREX Katal_senzory 21

22 Výstava přístrojů vyvinutých na VŠCHT V souvislosti s 50-tiletým působením doc. Ing. Karla Kadlece, CSc. na VŠCHT Praha a při příležitosti ukončení pracovního poměru Ing. Emila Jiráka, CSc. a Ing. Jiřího Macháče, CSc. na VŠCHT Praha byla na Ústavu fyziky a měřicí techniky na přelomu roků 2010 a 2011 uspořádána výstavka přístrojů, na jejichž vývoji se doc. Kadlec podílel. Při této příležitosti byly vystaveny i přístroje, které byly vyvinuty dalšími pracovníky (doc. Bartovský, doc. Fexa, Ing. Jirák a další), kteří působili na katedrách automatizace, měřicí techniky a Ústavu fyziky a měřicí techniky na VŠCHT Praha (obr. 61 až 65). Na výstavce bylo téměř třicet exponátů, některé z nich včetně podrobné výkresové dokumentace k přístrojům. Většina exponátů je nyní uložena v archivu Ústavu fyziky a měřicí techniky. Obr. 61 Výstava přístrojů vyvinutých na VŠCHT Obr. 62 Přenosné přístroje pro detekci hořlavých plynů a par Obr. 63 Diskuse při otevření výstavy přístrojů Katal_senzory 22

23 Obr. 64 Přístroje řady METREX pro měření koncentrace hořlavých plynů a par Obr. 65 Přístroje pro měření a regulaci etanolu při fermentačních procesech Karel Kadlec Ústav fyziky a měřicí techniky VŠCHT Praha, listopad 2011 Katal_senzory 23
