1 (karta obce: CZ41_8_5) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Cheb Kód obce (IČOB): 591 (554481) Číslo ORP3 (ČSÚ): 412 (412) Název ORP3: Cheb Kód OPOU2 ČSÚ: 4121 Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Aktualizováno: Stránka 1 z 9

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_5) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Město Cheb místní část se nachází cca. 4 km východně od místní části Cheb v blízkosti vodní nádrže Jesenice. Je zde charakteristická venkovská zástavba a rodinné domy. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně. Celé území se nachází ve vnějším ochranném pásmu 2. stupně vodního zdroje Jesenice-Nebanice. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Plán rozvoje vodovodů a kanalizací Karlovarského kraje z roku 27 zpracovaný firmou Hydroprojekt CZ a.s. Provozní řád Nebanického skupinového vodovodu směr Cheb, Frant. Lázně, VDJ Antonínova Výšina (5/211) Provozní řád vodovodu Cheb (lokality Cheb, Podhrad, Hraničná, Pomezí, Skalka, Cetnov, Komorní Dvůr, Klest) (12/29) Nebanický skupinový vodovod souhrnný provozní řád akumulace a vodovodní síť (3/24) Kanalizační řád pro veřejnou kanalizaci Cheb (7/27) Provozní řád stokové sítě Cheb Františkovy Lázně Komorní Dvůr (11/211) Provozní řád ČOV Cheb pro zkušební provoz (12/212) Jesenice Nebanice, Hydrogeologické posouzení (5/21) GIS CHEVAK Cheb, a.s. Aktualizováno: Stránka 2 z 9

3 (karta obce: CZ41_8_5) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Rok: Základní parametry: Ozn.: Jednotky: Počet všech zásobených obyvatel Nz obyvatel 4 Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) Spec. potř. fakt. vody Qs l/(os.den) Spec. potř. vody vyrobené Qs,v l/(os.den) Průměrná denní potřeba Qp m3/d Max. denní potřeba Qd m3/d Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Cheb Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Aktualizováno: Stránka 3 z 9

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_5) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice 5,99 rekon. řadů rekon. ostatní Celkem [mil.kč 5,99 Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 7, 6, 5, 4, 3, 2, 1,, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Aktualizováno: Stránka 4 z 9

5 (karta obce: CZ41_8_5) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Město Cheb místní část ( m n.m.) je v současné době zčásti zásobena pitnou vodou z domovních studní. Vydatnost vody je dostatečná, kvalita vody ve studních není známa. Západní část lokality je zásobována z vodovodní sítě místní části Podhrad, která je napojena na vodovodní síť města Cheb tlakové pásmo Švédský Vrch. Zásobovaná oblast Chebu je rozdělena do 4 tlakových pásem pásmo Pelhřimov (dolní) pásmo Ján (střední) pásmo Anna (horní) pásmo Švédský vrch Tlakové pásmo Ján je zásobováno z vodojemu Ján 2x3 m3 (511,35/56,35 m n.m.) + 1x1 m3 (511,5/56,5 m n.m.). Do tohoto vodojemu se voda čerpá řady DN 7 a DN 4 z ÚV Nebanice. Pásmo Švédský vrch Do tohoto pásma spadá průmyslová zóna na Švédském vrchu umístěná podél ulice Podhradská, místní část Podhrad a zčásti místní část. Ze systému tlakového pásma Ján je přiváděcím řadem DN 2 pitná voda dopouštěna do akumulační nádrže automatické tlakové stanice Švédský vrch o objemu 43 m3 (482,7/48,5 m n.m.). Z této akumulační nádrže je voda přes automatickou tlakovou stanici čerpána do průmyslové zóny pomocí zásobního řadu DN 2 a do věžového vodojemu Švédský Vrch 1 m3 (max. hladina 51, m n.m.). Automatická tlaková stanice sestává ze dvou čerpadel Grundfos a dvou tlakových nádob 2x 8,8 m3. Tlak v tlakových nádobách je udržován kompresorem Schneider s tlakovým spínačem. V objektu ATS se provádí kontinuální chemická dezinfekce vody v akumulační nádrži roztokem chlornanu sodného. Z věžového vodojemu a ATS Švédský Vrch je voda vedena dvěma rozváděcími řady DN 15 do spotřebiště místních částí Cheb a Podhrad. Většinovým vlastníkem a provozovatelem vodovodu v místní části je CHEVAK Cheb, a.s. Některé řady vlastní fyzické osoby. Celková délka vodovodního potrubí na území místní části je 512 m. Celkem je na vodovod napojeno cca 33ks přípojek v délce 19 m. Zdroje vody pro skupinový vodovod Nebanice Úpravna vody Nebanice využívá podzemní vody z prameniště Nebanice rozdělené na Nebanice I a Nebanice II. Prameniště je tvořeno soustavou vrtů a sběrných studní. Prameniště Nebanice I Bylo vystavěno v padesátých letech spolu s úpravnou vody. Kapacita prameniště byla stanovena na 2 l/s. Prameniště je tvořeno celkem sedmi studnami S1 - S6 a KW3, do kterých je přiváděna voda násoskovými řady. Na pravém břehu Ohře mezi obcemi Cheb místní část Loužek a Kynšperk nad Ohří je umístěna část prameniště tvořená studnami S1, S2, S3, S5 a S6, ze kterého je voda čerpána výtlačným řadem do vodojemu surové vody m3 (451,37/336,2 m n.m.). Zbývající studna S4 a vrt KW3 jsou umístěny severozápadně od úpravny vody. Vodu z nich je možné čerpat přímo na přítok do úpravny vody. Případně je možné čerpat vodu ze studny S4 do vodojemu surové vody. Prameniště Nebanice II Prameniště se nachází mezi Jesenickou přehradou a lokalitou Obilná podél levobřežní části Odravského potoka. (Dříve bylo označováno jako prameniště Obilná). Každý vrt je umístěn ve stavebním objektu čerpací stanice. Vrty v čerpací stanici č.7 a 9 jsou umístěny v jednopodlažní přízemní budově. Vrt č. 8 je ukončen v suterénu čerpací stanice. Voda je čerpána z vrtů a přiváděna výtlačným řadem na přítok do úpravny vody spolu s KW 3 a S4 samostatným nátokem. Z provozního odzkoušení provozovatelem v prosinci 1996 vyplývá reálný výkon prameniště cca 6 l/s. Prameniště Jesenice V prostoru jižně od prameniště Nebanice II směrem k hrázi přehrady, na pravém břehu jsou umístěny další tři vrty, které se označují jako prameniště Jesenice. Kapacita prameniště je podle hydrogeologického průzkumu cca 165 l/s. Kvalita vody z jednotlivých vrtů je poměrně dobrá. Prameniště je uvažováno jako rezerva do budoucnosti. Vrty byly zničeny neznámým subjektem. V budoucnu je možné je obnovit a využít. Nebanický skupinový vodovod je zásoben dalšími podzemními zdroji, které nejsou upravovány na ÚV Nebanice. Jedná se o zdroje: Jindřichov, Štítary, Krásná a Schönberg. Dále zdroje Bavory a Milhostov, které slouží jako záložní. Vrt Jindřichov Jedná se o artézský vrt o vydatnosti Qprům 8,74 l/s, Qmax= 1,94 l/s, který je připojen na výtlačný řad DN 7 z ÚV Nebanice do vodojemu Ján 2 3 m3 (511,35/56,35 m n.m.) m3 (511,5/56,5 m n.m.). Vrt Jindřichov je 22 m hluboký s přetokem 1,8 m nad úrovní terénu, ze které naplňuje malou akumulaci. Z akumulace je voda čerpána do výtlačného řadu DN 7. Bakteriologická kvalita vody je trvale vyhovující, dezinfekce chlornanem sodným se proto neprovádí. K odstranění CO2 a Rn z vody je v ČS osazena technologie mechanického odkyselení a odradonování na 2 stripovacích kolonách. K dalšímu snížení koncentrace zbytkového agresívního oxidu uhličitého (odkyselení) je do přítokového potrubí akumulační jímky dávkován roztok hydroxidu sodného. Prameniště Bavory Kapacita prameniště je Qprům= 1,93 l/s, Qmax= 13, l/s. Z důvodu kolísavé kvality zdroje je tento zdroj odstaven a slouží pouze jako záložní. Voda z tohoto prameniště byla původně přivedena do armaturní komory zrušeného vodojemu Stará Anna a dále gravitací do města Cheb. Systém je upraven pro zpětné zásobení obce Pomezí nad Ohří z vodovodní sítě města Cheb. Místní část obce Hraničná je přímo napojena na přívodný řad DN 3 z prameniště Bavory do Chebu. Do obce Pomezí nad Ohří je voda přivedena odbočkou z tohoto přívodného řadu. Prameniště Podhoří Jímací území Podhoří bylo vybudováno v letech jako zdroj podzemní vody pro město Cheb. V roce 1996 byla dokončena jeho rekonstrukce. Zdroje podzemní vody jsou soustředěny na čtyřech lokalitách označovaných jako prameniště Liebenek, Nepojmenované prameniště, prameniště Pod Zelenou horou a prameniště Aktualizováno: Stránka 5 z 9

6 (karta obce: CZ41_8_5) Křížový kámen, které jsou napojeny do svodného řadu, který ústí do čerpací stanice Křížový kámen, u autocampingu v severovýchodní části zájmové lokality. Jednotlivá prameniště jsou tvořena soustavou jímacích zářezů, sběrných i pramenních jímek. Celková vydatnost jímacího území Podhoří se udává v rozmezí 22 až 25 l/s. Jímací území není v současné době v provozu. Technologie ÚV Nebanice Úpravna vody Nebanice byla postavena v padesátých letech a postupně byla uvedena do provozu v období let Počátkem devadesátých let byla zahájena I.etapa rekonstrukce, v jejímž rámci byl rozšířen zdroj o nové prameniště Nebanice II (Obilná) a o výtlačný řad DN 7 z ÚV na vodojem Ján v Chebu. Z důvodů velkých poklesů odběrů pitné vody ve spotřebišti v 9. letech byla přehodnocena původní kapacita úpravny a v r bylo přistoupeno k rekonstrukci úpravny vody zahájené modelovým provozem nové technologie v r Rekonstrukce probíhala v letech Při rekonstrukci úpravny vody Nebanice byly použity poprvé v rámci České republiky netradiční technologie - biologické odbourání železa a manganu biocenózou železitých a manganových bakterií v pískovém loži tlakového filtru, po předchozím odstranění oxidu uhličitého na aeračních věžích. Surová voda pro úpravnu vody Nebanice má zcela ojedinělou kvalitu vody nejen v poměrech České republiky, ale i v poměrech evropských. Zdroje lze rozdělit podle polohy a kvality do dvou skupin. Studny původního prameniště s vysokými obsahy železa s maximy až 1 mg/l a manganu až 1,5 mg/l, některé z nich s obsahem CO2 až 4 mg/l a vrty z lokality k.ú. Obilná. Tyto zdroje ve srovnání s původními mají nižší obsahy CO2, Fe i Mn v koncentracích cca 4 mg/l CO2, do 5 mg/l Fe a do,7 mg/l Mn. Na rozdíl od původních zdrojů obsahují sirovodík a nejsou ovlivněny povrchovou vodou z řeky Odravy. Prvním stupněm úpravy vody, na který je přivedena směs surové vody je aerace. Zde dochází k odstranění přebytečného oxidu uhličitého. Na technologickém stupni tlakové filtrace je voda zbavena pevných látek a v důsledku působení biocenózy železitých a manganových bakterií zejména pak produktů oxidace železa a manganu. Dalším stupněm je otevřená filtrace s vápencovou náplní. Funkcí otevřené filtrace je za normálního provozu stabilizace upravené vody a další odstranění pevných látek. Pro případný havarijní provoz, lze provozovat otevřenou filtraci bez předchozí úpravy surové vody na tlakových filtrech jako jednostupňovou chemickou úpravnu po aeraci s nadávkováním manganistanu draselného a hydroxidu sodného. Pro fázi zapracování tlakové filtrace nebo pro případné zvýšení účinnosti odstraňování manganu je určeno dávkování manganistanu draselného. Pro zvýšení ph se před tlakovou filtraci nebo před otevřenou filtraci z důvodu lepší separace manganu dávkuje roztok hydroxidu sodného. Třetí možnost dávkování za filtraci II je z důvodu stabilizace upravené vody. Pro dezinfekci vody je dávkován plynný chlor. Dávkování je možno provádět do pěti dávkovacích míst, dle potřeb provozu. Do staré a nové akumulace upravené vody a do tří výtlaků do spotřebiště (DN 7 a DN 4 do Chebu a DN 3 do Františkových Lázní). Dávka chloru je cca 1 mg/l. Zkapalněný chlor je skladován v ocelových sudech a je dávkován vakuovými chlorátory. Regulace je zajištěna dvěma regulačními jednotkami od průtoku do akumulací a třemi regulačními jednotkami na výtlacích od průtoku se zpětnou vazbou od zbytkového chloru. Kalové hospodářství sestává ze tří sedimentačních nádrží, ve kterých po nadávkování roztoku chloridu železitého dochází k odsazení kalu z pracích vod filtrace I a II. Odsazená voda je po sedimentaci vypouštěna do toku a kal je přečerpán na kalová pole v areálu úpravny. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Navrhujeme obec zásobovat pitnou vodou ze skupinového vodovodu Nebanice řadem PVC 9 délky 4517 m připojením na rozvodnou vodovodní síť Dolní Dvory v Chebu, která náleží střednímu tlakovému pásmu Jan v Chebu (44-47 m n.m). Tlakové pásmo Jan je zásobeno gravitací z vodojemu Jan 2x3 m3 (511,35/56,35 m n.m.) + 1x1 m3 (511,5/56,5 m n.m.). Voda do tohoto vodojemu je čerpá řady DN 7 a DN 4 z ÚV Nebanice. Trvale je třeba sledovat kvalitu vody ve využívaných studních a v případě, že nebude vyhovovat vyhl. 252/24 Sb., kterou se stanoví požadavky na pitnou vodu, bude vhodné využít individuální úpravu vody, nebo si obyvatelé zajistí potřebné množství vody pro pitné účely ve formě balené pitné vody. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z domovních studní. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Aktualizováno: Stránka 6 z 9

7 (karta obce: CZ41_8_5) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Rok: Základní parametry: Ozn.: Jednotky: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel 162 Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 36,9 36,9 36,9 43,4 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Cheb Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Aktualizováno: Stránka 7 z 9

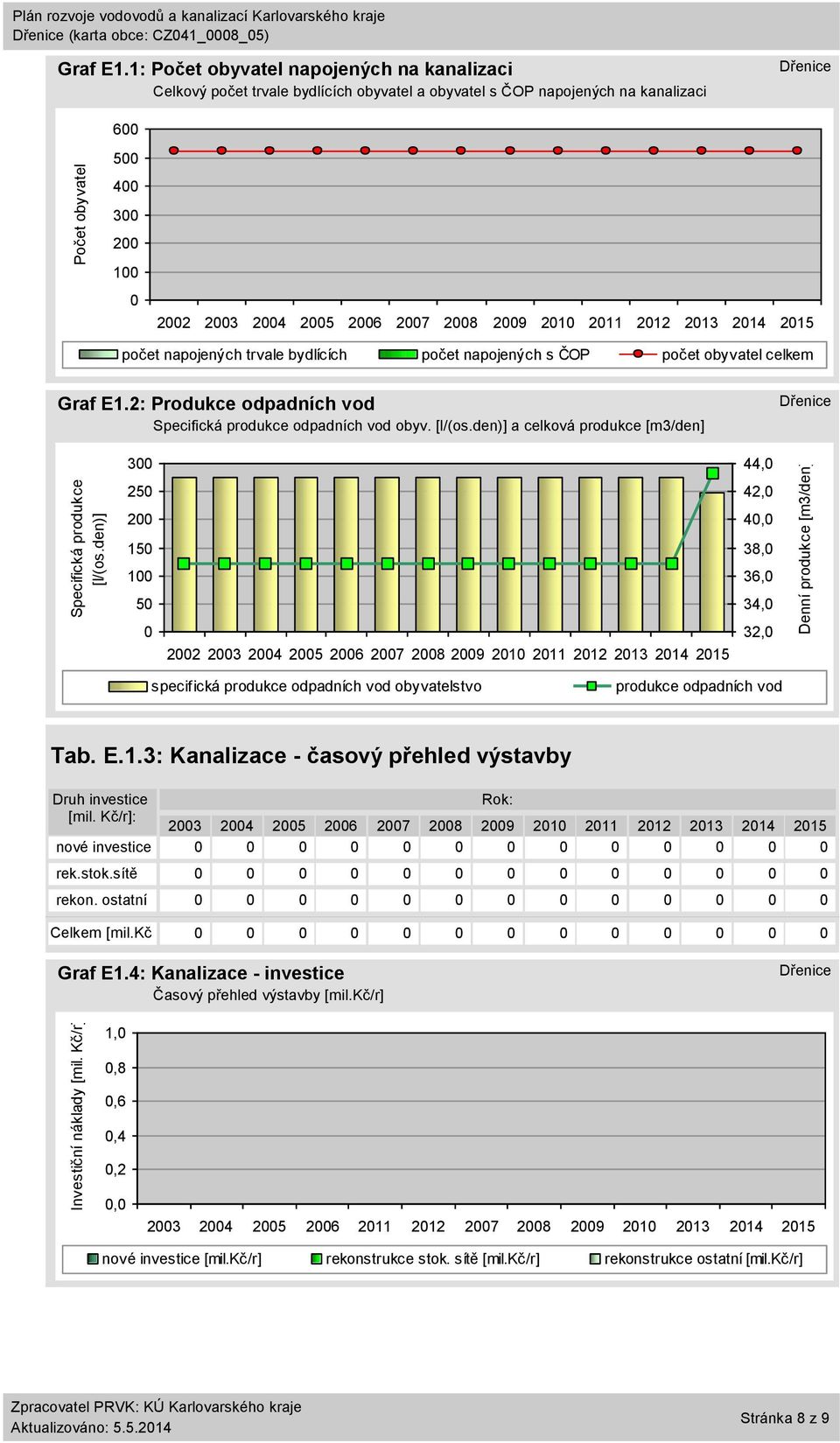

8 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_8_5) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] 3 44, 25 42, , 38, 36, 34, 32, specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rek.stok.sítě rekon. ostatní Celkem [mil.kč Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Aktualizováno: Stránka 8 z 9

9 (karta obce: CZ41_8_5) E.2 POPIS STÁVAJÍCÍHO STAVU Obec nemá v současnosti vybudovaný systém kanalizace pro veřejnou potřebu. Odpadní vody od obyvatel jsou zachycovány v bezodtokých jímkách, odkud se vyvážejí k likvidaci na ČOV Cheb nebo na zemědělsky využívané pozemky. K odvádění dešťových vod užívá obec systém příkopů, struh a propustků. V obci se nachází kemp Karel s ubytovací kapacitou 16 lůžek. Kemp má vlastní čerpací stanici odpadních vod s výtlačným řadem, kterým jsou odpadní vody odváděny do kanalizace Podhrad. Západní část lokality je napojena na splaškovou oddílnou kanalizaci místní části Podhrad, která je dále napojena do jednotné kanalizace zakončené čerpací stanicí Podhrad. Z čerpací stanice jsou odpadní vody přečerpávány tlakovou kanalizací do čerpací stanice Háje, odkud jsou odpadní vody dále čerpány do kanalizace města Cheb zakončené čistírnou odpadních vod Cheb. Většinovým vlastníkem a provozovatelem kanalizace v západní části lokality je CHEVAK Cheb, a.s. Některé stoky vlastní fyzické osoby. Celková délka kanalizace v místní části je 61 m. Celkem je na kanalizaci připojeno cca 4 ks přípojek v délce 21 m. E.3 POPIS NÁVRHOVÉHO STAVU Vzhledem k tomu, že se nachází v CHOPAV - Chebská pánev a Slavkovský les, v pásmu hygienické ochrany zdrojů podzemní vody Nebanice a s ohledem na velikost místní části není investičně a provozně výhodné budovat vlastní čistírnu odpadních vod a kanalizační síť. Místní část může být napojena na kanalizaci průmyslové zóny města Cheb. Pokud se tak nestane, bude nezbytné zajistit po roce 215 rekonstrukci ch nebo výstavbu nových akumulačních jímek pro zachycování odpadních vod. V roce 22 budou veškeré odpadní vody akumulované v bezodtokých jímkách likvidovány na čistírně odpadních vod města Cheb. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav 213 Aktualizováno: Stránka 9 z 9
