1 VESTVY VELÍNY O HL

2 Praktické řešení pro velké prostory Vestavby jsou ideálním konstrukčním řešením pro využití v komerčních, výrobních nebo skladových prostorách většího rozsahu. Vestavby a velíny do hal nabízí široké uplatnění na základě technických a vizuálních požadavků zákazníka. Řešení spojuje praktičnost a kvalitu s variabilitou pro budoucí změny dispozic výrobních prostor. 2 3

3 Rychlost a efektivita provedení Vestavby je možné vybudovat velmi rychle a efektivně, což snižuje náklady na případné přerušení provozu ve výrobní hale. Suchá montáž umožňuje téměř okamžité využívání vestavby bez zatížení okolního pracoviště. Součástí vestaveb je účelné zabudování elektro rozvodů, topení, vzduchotechniky a systémů řízení, případně dalších technických prvků dle přání zákazníka. 4 5

4 Ochrana před hlukem a prachem Vestavby do výrobních hal poskytují ochranu před hlukem dle normovaných hodnot na zvukový útlum. V případě požadavku na vyšší neprůzvučnost navrhujeme ideální skladbu stěnových, podlahových a střešních vrstev konstrukce s použitím akustických obkladů, perforovaných výplní a zavěšených podhledů. Vestavby a velíny jsou vhodné do prostředí, kde je důležité zachování čistoty. íky ochraně před prachem, kterou poskytují, jsou vhodné také jako laboratoře nebo vývojová centra umístěná v blízkosti výroby. 6 7

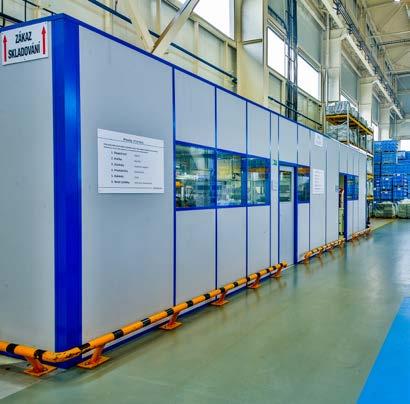

5 Přehlednost na pracovišti Vestavěná řešení umožňují zaměstnancům soukromí na práci v rámci výrobního provozu, a přitom zachovávají přehlednost na pracovišti. Tu umocňují prosklené moduly použité v modulových příčkách. Vestavby mohou být instalovány také bez zastropení, což vede k výraznému snížení nákladů na instalaci rozvodů, vzduchotechniky nebo osvětlení. 8 9

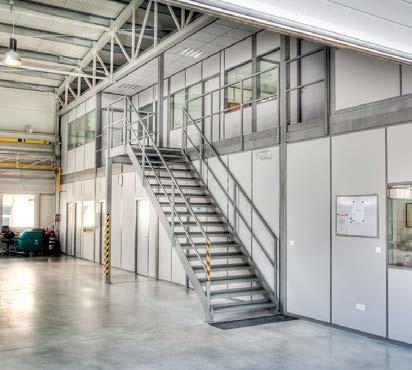

6 Práce s prostorem bez limitu Vestavby a velíny je možné umístit do jakéhokoli typu objektu, limitem pro realizaci není výška ani šířka, pouze prostorové omezení daného objektu. Realizujeme jednopodlažní, dvoupodlažní i zvýšená vestavěná řešení, která umožňují maximální využití půdorysné plochy. Vestavbu lze v objektu umístit samostatně, u stěny nebo do rohu, v případě potřeby s jednoramenným nebo dvouramenným schodištěm

7 Kvalita zpracování a konstrukce Vestavby a velíny jsou vyráběny na míru z ocelové nosné konstrukce, která zaručuje funkčnost, bezpečnost a stabilitu řešení po celou dobu jeho životnosti. Zákazníkům umíme dodat celou řadu barev a povrchů pro ideální splynutí vestavby s okolním prostředím. Vybrat si můžete z materiálů různých barev, přírodních dýh, metalických povrchů a laminátových dekorů. Přání zákazníka je pro nás na prvním místě

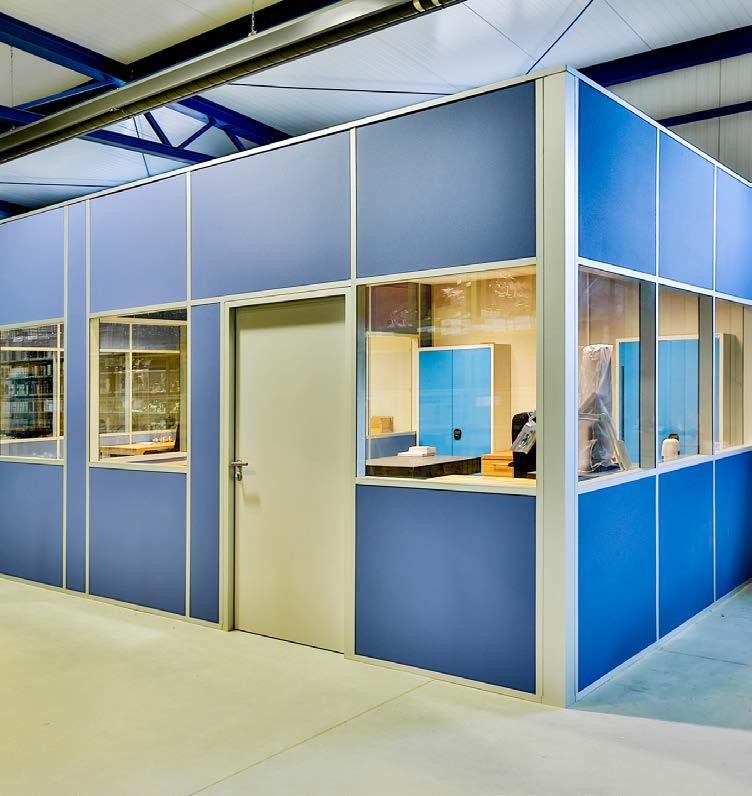

8 Výškové uspořádání vestaveb Technický popis Jednopodlažní Vestavba umístěná v hale, či skladu umožňuje zlepšit pracovní prostředí pracovníků, jejichž činnost vyžaduje práci v klidnějším prostředí při zachování kontaktu s výrobním provozem. V případě požadavku na výrazné snížení hladiny hluku ve vnitřní kanceláři lze dodat stěny i zastropení v provedení splňujícím přísnější hodnoty. Plochu zastropení kanceláře lze prakticky využít i na skladování lehkých materiálů. Modulární vestavba je složena ze ztužující konstrukce, obvodových a vnitřních stěnových modulů, zastropení a podlah, doplněná o prosklená okna a dveřní moduly. Ztužující ocelová konstrukce sestává z vaznic, sloupů a pomocných vazniček. Stěnové moduly: jsou tvořeny hliníkovými viditelnými profily, vnitřními skrytými tenkostěnnými ocelovými prvky, plnými a prosklenými výplněmi. Hliníkové profily: povrchová úprava přírodní elox, nebo dle RL, metalické barvy Tiger Zvýšená Pomocí zvýšené ztužující ocelové konstrukce lze vytvořit nový kancelářský prostor a zároveň využít půdorysnou plochy v hale v maximálním rozsahu. Součástí vestavby je vždy jednoramenné, nebo dvouramenné schodiště umožňující přístup do zvýšeného podlaží. Vyšší úroveň podlahy kanceláře umožní lepší kontrolu a přehled pracovníkům sedících ve vestavbě o průběhu dění ve výrobě, či skladu. Plné výplně stěn: sádrokartonové nebo fermcellové desky s nakašírovanou fólií urafort (250 barev), laminované desky (pastelové barvy a dekory dřevin), dýhované desky, metalické povrchy, s vnitřní zvukovou izolací. 1 Prosklené výplně stěn: čiré dvojsklo nebo jednosklo. Možnost pískovaných výplní, nebo s polepem matnou nebo barevnou fólií. 2 2 Umístění vestavby v objektu voupodlažní V případě požadavku na maximální využití zastavěné půdorysné plochy je vhodnější provést kancelář ve více úrovních. Součástí dvoupodlažní vestavby je vždy minimálně jedno přístupové jednoramenné nebo dvouramenné schodiště. Stěny vestavby jsou tvořeny moduly s neprůzvučností splňující požadované parametry. Ztužující konstrukce může být buď viditelná, nebo skrytá. samostatně stojící vestavba u stěny rohová vestavba veře: jednokřídlé nebo dvoukřídlé otevíravé (s nadedveřním panelem), posuvné manuálně i na fotobuňku, kyvné. Výroba ve standardních rozměrech, lze i atypické. Pro jednokřídlé dveře osová šířka modulu 915 mm (světlá šířka 800 mm), pro dvoukřídlé dveře osová šířka modulu 1715 mm (světlá šířka 1600 mm). 3 Šířky stěnových modulů: standardní plné i prosklené moduly šířky 600, 1 000, mm, dle požadavku lze až mm, u prosklených stěn s horizontálním členěním až mm. le požadavku zákazníka. Spojení modulů: moduly jsou spojeny vertikálním skrytým tenkostěnným profilem V-eam s viditelným vertikálním hliníkovým profilem šířky 35 mm. Pro ztužení vnitřního rastru jsou vertikální V-eam ztuženy vnitřními skrytými nosníky H-eam. Meziskelní žaluzie: horizontální s ovládáním kolečkem, provázkem (řetízkem), s elektrickým ovládáním, možnost dálkového centrálního ovládání, ovládání tyčka + provázek. Kování: dle požadavku zákazníka, standardně dělené rozety nerezové, klika klika. Zámek: standardně ssabloy, dle požadavku zákazníka elektromechanický zámek, nebo efo. 3 Zastropení: dle požadavku zákazníka na únosnost (lze využít i jako skladovací prostor) a zvukovou neprůzvučnost je navržena optimální skladba zastropení. 4 Podlaha + zastropení: dle požadavku zákazníka na únosnost a zvukovou neprůzvučnost je navržena optimální skladba zastropení, včetně pochůzí krytiny (PV, zátěžový koberec). 5 Podlaha: dle požadavku zákazníka podlaha v provedení PV, plovoucí dřevěná nebo laminátová podlaha). U vestaveb s požadavky na vysokou čistotu vnitřního prostředí nerezová podlaha, vč. vnitřního povrchu stěn. 6 Schodiště: ocelové jednoramenné nebo dvouramenné (dle dispozice projektu). Povrchová úprava dle RL (eventuelně žárově zinkovaný). Nášlapy v provedení buď pororošt, slzičkou plech, eventuelně dřevěné. Zábradlí kovové standardně sloupek výšky mm (jäkl mm, Ø 40 mm), madlo kovové (jäkl mm, Ø 40 mm) barva dle RL

9 Základní stěnové a dveřní moduly Skladby příček Milt (vybrané) Spojení dvou plných modulů vertikálním hliníkovým profilem š. 35 mm systém MilTech Spojení dvou plných modulů stěna s vyšší neprůzvučností až Rw= 49 d systém MilTech modul modul modul modul modul E Spojení plného a proskleného modulu systém MilTech Spojení 2 prosklených modulů vertikálním hliníkovým profilem š. 35 mm systém MilTech Roh příček napojení plného a proskleného modulu systém MilTech Spojení proskleného modulu s dveřním modulem systém MilTech modul F modul G modul H modul I modul J Skladby zastropení (vertikální řezy) modul K modul I modul M modul N modul O modul P Nepochůzí.1 standardní provedení Pochůzí.1 standardní provedení Nepochůzí.2 s vyššími požadavky na neprůzvučnost Pochůzí.1 s kročejovou izolací modul Q modul R modul S modul T modul U Parametry stěn a vnitřních příček prosklená výplň plná stěna dveře Šířka modulu standardně mm standardně mm (až 1500 mm) jednokřídlé 700, 800, 900 mm dvoukřídlé mm Výška modulů < mm < mm 2100; 2500; 3000; 3500 mm Tloušťka příčky 100 mm (Rw < 49 d) 170 až 230 mm (Rw > 48 d) Zvuková neprůzvučnost Rw (d) 42 d; 45 d 44 d; 49 d*; (až 52 d**) 19 d; 22 d; 32 d; 40 d * stěnové moduly MilTech VIP ** příčky tl mm Šíření zvuku vedlejšími cestami U projektů s vysokými požadavky na výsledné snížení hladiny hluku ve vnitřních prostorách vestavby je naprosto nezbytné provést opatření na snížení prostupnosti hluku nejen vedlejšími cestami, ale rovněž při styku vestavby se stávající podlahovou konstrukcí. Technické detaily () Informace o zaslání podkladů se zpracovanými standardizovanými řešeními a detaily z naší technické knihovny na vyžádání k dispozici

10 Příklady návrhů vestaveb Jednopodlažní 5,0 3,8 Jednopodlažní 5,0 7,4 PŮORYS PŘÍZEMÍ PŮORYS PŘÍZEMÍ OČNÍ POHLE OČNÍ POHLE OČNÍ POHLE OČNÍ POHLE E E OČNÍ POHLE ZNÍ POHLE ČELNÍ POHLE OČNÍ POHLE OČNÍ POHLE ZNÍ POHLE ČELNÍ POHLE OČNÍ POHLE ČELNÍ POHLE E VNITŘNÍ STĚN ZNÍ POHLE ČELNÍ POHLE E VNITŘNÍ STĚN ZNÍ POHLE Jednopodlažní 9,8 8,6 voupodlažní 6,2 5,0 E PŮORYS PŘÍZEMÍ OČNÍ POHLE 1. NP 1. NP 2. NP 2. NP MOILNÍ STĚN 8600 OČNÍ POHLE VNITŘNÍ STĚN ČELNÍ POHLE OČNÍ POHLE ZNÍ POHLE OČNÍ POHLE ČELNÍ POHLE OČNÍ POHLE ZNÍ POHLE OČNÍ POHLE E ZNÍ POHLE ČELNÍ POHLE 18 19
