1 Př. č. 5 Projektová dokumentace 1. část Př. č. 5 ZD Seznam výkresů nábytek Označení výkresu Název prvku V1 x Aula půdorys V2 x Kinosál půdorys V3 x 208 půdorys V4 L-1 LAVICE PŘEDSEDNICKÁ V5 L-2 LAVICE V6 LAVICE V7 x L1,L2,L3 skica V8 L-4 LAVICE PŘEDSEDNICKÁ V9 LAVICE TROJMÍSTNÁ V10 x L4,L5,L6 skica V11 ŘP ŘEČNICKÝ PULT V12 K KATEDRA V13 K KATEDRA V14 x Katedra K,řečnický pult ŘP skica V15 S-1 STŮL ŘADOVÝ DLOUHÝ V16 S-2 STŮL ŘADOVÝ KRÁTKÝ (L+P) V17 S-3 STŮL ROHOVÝ (L+P) V S-4 STŮL UČITELSKÝ V19 S-5 STOLEK UČITELSKÝ V20 S-6 STOLEK STUDENTSKÝ V21 O-1,0-2 KRYCÍ LIŠTA,Instalační sloupek V23 L-6 LAVICE DVOJMÍSTNÁ V24 x Lavicová sestava - 9 míst V x Lavicová sestava - 8 míst V26 x Stůl AV technika

2 AULA - místnost č PŮDORYS L-2 L-2 ŘP K výkres č.1 L-1 20x L-1 L-1 L-1 L-1 L-1 L-1 L-1 L-1 L-1

3 12x 12x 12x 12x 12x 12x 12x 12x 12x ŘP L-6 L-4 L-4 L-4 L-4 L-6 K O-2 KINOSÁL - místnost č PŮDORYS výkres č.2

4

5 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace 20 pohled pohled boční řez police 97 perforovaný plech Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Obklad čelní desky 1150x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - V pracovní desce bude osazena kovová, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl DEKOR, BARVY Stolová deska + stojné desky + police: lamino - námořnická modř Čelní ztužující deska + sokl: lamino odstín ledově šedá Perforovaný plech - komaxitová úprava - odstín ledově šedá LAVICE PŘEDSEDNICKÁ L-1, měřítko 1:20 výkres č. 4

6 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace pohled pohled boční řez police 97 perforovaný plech Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Obklad čelní desky 1150x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek DEKOR, BARVY Stolová deska + stojné desky + police: lamino - námořnická modř Čelní ztužující deska + sokl: lamino odstín ledově šedá Perforovaný plech - komaxitová úprava - odstín ledově šedá LAVICE L-2, měřítko 1:20 výkres č. 5

7 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace 20 pohled pohled boční řez police 97 perforovaný plech Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Obklad čelní desky 1150x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek DEKOR, BARVY Stolová deska + stojné desky + police: lamino - námořnická modř Čelní ztužující deska + sokl: lamino odstín ledově šedá Perforovaný plech - komaxitová úprava - odstín ledově šedá LAVICE, měřítko 1:20 výkres č. 6

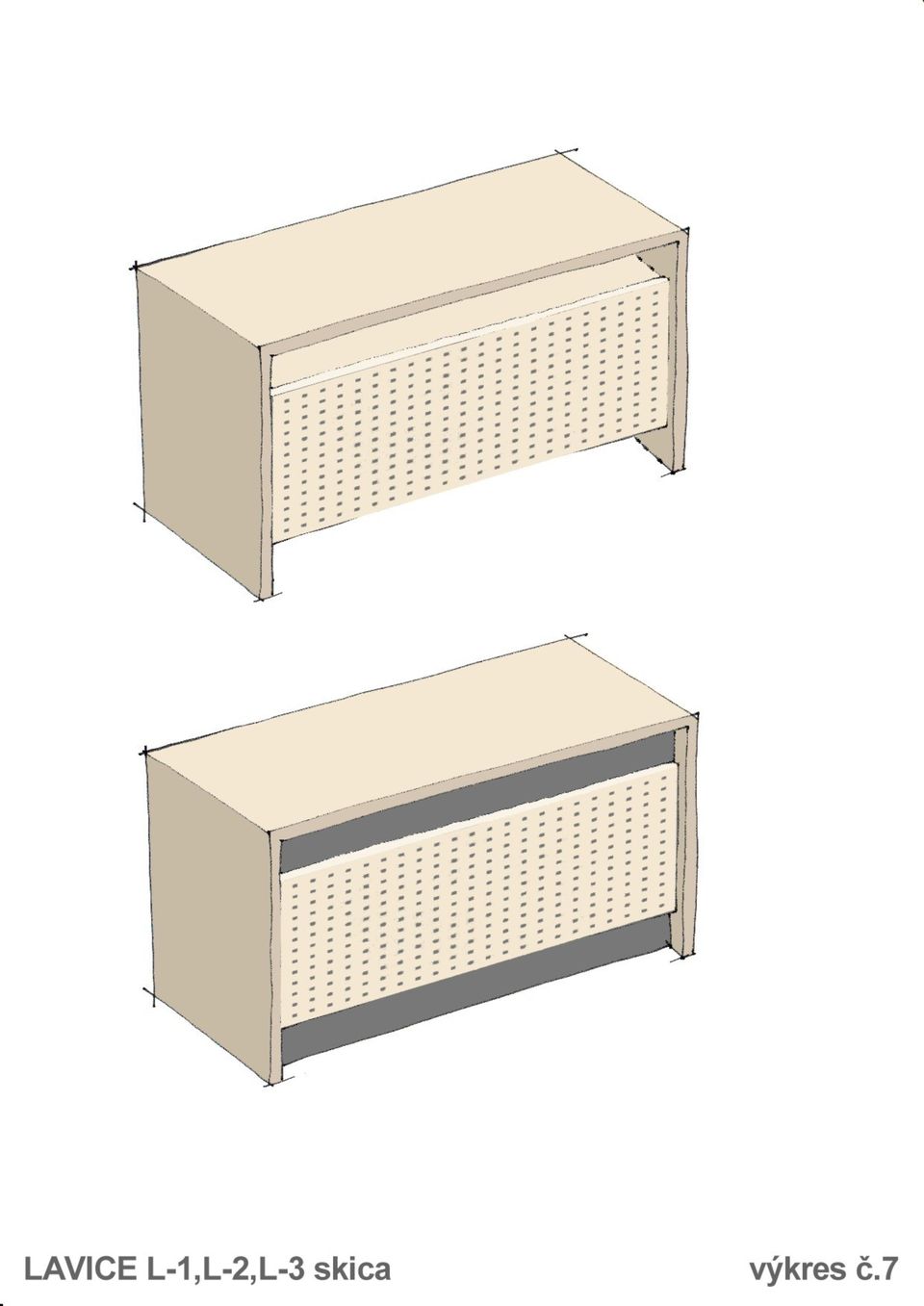

8

9 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace 20 pohled pohled boční řez 500 V NÁVAZNOSTI LAVICE - LAVICE OSADIT JEDNU SPOLEČNOU STOJNOU DESKU police perforovaný plech Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Jednotlivé lavice v řadě k sobě kotvit, veškeré kotvící a spojovací prvky jsou součástí dodávky lavic - Obklad čelní desky 1150x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Ve stolové desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Ve stojných deskách příprava pro průchod instalací (kovové průchodky z vnitřních stran lavic, pr.mm, stříbrná barva) DEKOR, BARVY Stolová deska + stojné desky + police: lamino - námořnická modř Čelní ztužující deska + sokl: lamino odstín ledově šedá Perforovaný plech - komaxitová úprava - odstín ledově šedá LAVICE PŘEDSEDNICKÁ L-4, měřítko 1:20 výkres č. 8

10 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace pohled pohled boční řez 450 V NÁVAZNOSTI LAVICE - LAVICE OSADIT JEDNU SPOLEČNOU STOJNOU DESKU perforovaný plech police hliníkový U profil parapetní kanál - Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Obklad čelní desky 1750x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Ve stolové desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí lavice bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách dle trasy parapetního kanálu), ne v krajních deskách jednotlivých řad - Součástí lavice bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 3ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Lavice budou pevně kotveny k podlaze pomocí hliníkového "U" profilu délky 330mm, výšky 40mm, tl.stěny 1,5mm. Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR, BARVY Stolová deska + stojné desky + police: lamino - námořnická modř Čelní ztužující deska + sokl: lamino odstín ledově šedá Perforovaný plech - komaxitová úprava - odstín ledově šedá 97 hliníkový U profil LAVICE TROJMÍSTNÁ, měřítko 1:20 výkres č. 9

11

12 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní hranu čelní desky, ohnuté části plechu bez perforace 575 otvor 100x200mm - příprava pro prostup instalací pohled čelní pohled zadní pohled boční zámky dvoukřídlová dvířka zarážka - kovový L profil, zaoblená hrana 5mm nad úroveň nakloněné plochy řez zarážka - kovový L profil, zaoblená hrana 5mm nad úroveň nakloněné plochy zámky 715 perforovaný plech DEKOR, BARVY - Stolová deska + stojné desky + vnitřní police: lamino námořnická modř - Čelní ztužující deska + sokl + nástavba: lamino ocelově šedá - Perforovaný plech + zarážka: barevný odstín komaxitové úpravy ocelově šedá Pult musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Materiál desek z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm + mm (dle kót) - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Otvíravé prostory osazeny dvoukřídlovými dvířky, uzamykatelné jednocestnými zámky, dvířka osadit závěsy s celoživotní zárukou - Obklad čelní desky 550x870mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Případný prostup pro instalace ve stojné desce při napojení na lavice (m.č kinosál) realizovat na místě ŘEČNICKÝ PULT ŘP, měřítko 1:20 výkres č. 11

13 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na hrany podkladové desky, ohnuté části plechu bez perforace, v nároží plech svařen a sváry vybroušeny pohled čelní půdorys zámky perforovaný plech Katedra musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Materiál desek z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm + mm (dle kót) - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Otvíravé prostory osazeny dvoukřídlovými dvířky, uzamykatelné jednocestnými zámky, zámky musí být opatřeny jednotným klíčem pro obě katedry,dvířka osadit závěsy s celoživotní zárukou - Obklad čelních dvířek 87870mm (2ks) perfor. plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertik. 28mm, umístění otvorů symetricky - V podkladové desce čelních dvířek vyříznutý ventilační otvor 57340mm překrytý perfor. plechem - V zadních dvířkách osazeny vent. mřížky 500xmm, v krajních stojných deskách 400xmm, vent. mřížky kovové, povrch. úprava hliník - Ve stolové desce a vnitřní svislé příčce osadit kovové průchodky pr. mm, materiál broušený nikl, výška rámečku průchodky nad stolovou desku max.2mm - Případný prostup pro instalace ve stojné desce při napojení na lavice nebo instalační sloupek (m.č kinosál) realizovat na místě DEKOR, BARVY - Stolová deska + stojné desky + vnitřní police: lamino námořnická modř - Čelní ztužující deska + sokl + nástavba: lamino ocelově šedá - Perforovaný plech: barevný odstín komaxitové úpravy ocelově šedá KATEDRA K, měřítko 1:20 - pohled čelní, půdorys výkres č. 12

14 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na hrany podkladové desky, ohnuté části plechu bez perforace, v nároží plech svařen a sváry vybroušeny pohled zadní řez ventilační mřížka zámky perforovaný plech Katedra musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Materiál desek z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm + mm (dle kót) - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Otvíravé prostory osazeny dvoukřídlovými dvířky, uzamykatelné jednocestnými zámky, dvířka osadit závěsy s celoživotní zárukou - Obklad čelních dvířek 87870mm (2ks) perfor. plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertik. 28mm, umístění otvorů symetricky - V podkladové desce čelních dvířek vyříznutý ventilační otvor 57340mm překrytý perfor. plechem - V zadních dvířkách osazeny vent. mřížky 500xmm, v krajních stojných deskách 400xmm, vent. mřížky kovové, povrch. úprava hliník - Ve stolové desce a vnitřní svislé příčce osadit kovové průchodky pr. mm, materiál broušený nikl, výška rámečku průchodky nad stolovou desku max.2mm - Případný prostup pro instalace ve stojné desce při napojení na lavice nebo instalační sloupek (m.č kinosál) realizovat na místě DEKOR, BARVY - Stolová deska + stojné desky + vnitřní police: lamino dřevěný námořnická modř - Čelní ztužující deska + sokl + nástavba: lamino ocelově šedá - Perforovaný plech: barevný odstín komaxitové úpravy ocelově šedá KATEDRA K, měřítko 1:20 - pohled zadní, řez výkres č. 13

15

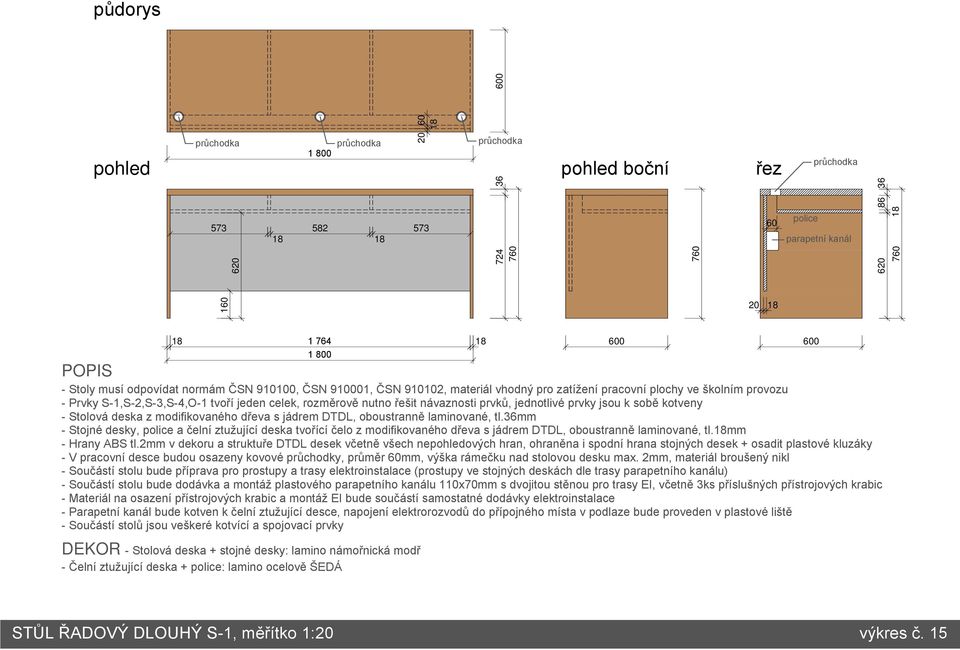

16 pohled pohled boční řez police parapetní kanál Stoly musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Prvky S-1,S-2,S-3,S-4,O-1 tvoří jeden celek, rozměrově nutno řešit návaznosti prvků, jednotlivé prvky jsou k sobě kotveny - Stolová deska z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Stojné desky, police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek + osadit plastové kluzáky - V pracovní desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí stolu bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách dle trasy parapetního kanálu) - Součástí stolu bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 3ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR - Stolová deska + stojné desky: lamino námořnická modř - Čelní ztužující deska + police: lamino ocelově ŠEDÁ STŮL ŘADOVÝ DLOUHÝ S-1, měřítko 1:20 výkres č. 15

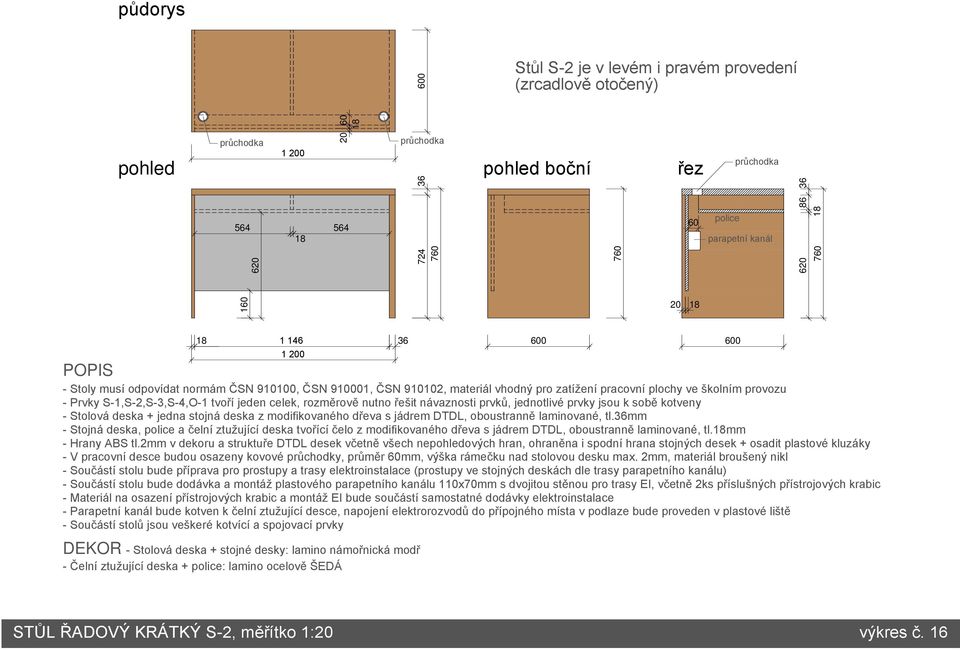

17 Stůl S-2 je v levém i pravém provedení (zrcadlově otočený) pohled pohled boční řez police parapetní kanál Stoly musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Prvky S-1,S-2,S-3,S-4,O-1 tvoří jeden celek, rozměrově nutno řešit návaznosti prvků, jednotlivé prvky jsou k sobě kotveny - Stolová deska + jedna stojná deska z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Stojná deska, police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek + osadit plastové kluzáky - V pracovní desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí stolu bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách dle trasy parapetního kanálu) - Součástí stolu bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 2ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR - Stolová deska + stojné desky: lamino námořnická modř - Čelní ztužující deska + police: lamino ocelově ŠEDÁ STŮL ŘADOVÝ KRÁTKÝ S-2, měřítko 1:20 výkres č. 16

18 R300 Stůl S-3 je v levém i pravém provedení (zrcadlově otočený) 300 pohled pohled boční řez police parapetní kanál Stoly musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Prvky S-1,S-2,S-3,S-4,O-1 tvoří jeden celek, rozměrově nutno řešit návaznosti prvků, jednotlivé prvky jsou k sobě kotveny - Stolová deska + jedna stojná deska z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Stojná deska, police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek + osadit plastové kluzáky - V pracovní desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí stolu bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách a čelní ztužující desce dle trasy parapetního kanálu) - Součástí stolu bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 2ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR - Stolová deska + stojné desky: lamino námořnická modř - Čelní ztužující deska + police: lamino ocelově ŠEDÁ STŮL ROHOVÝ S-3, měřítko 1:20 výkres č. 17

19 pohled pohled boční řez police parapetní kanál Stoly musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Prvky S-1,S-2,S-3,S-4,O-1 tvoří jeden celek, rozměrově nutno řešit návaznosti prvků, jednotlivé prvky jsou k sobě kotveny - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek + osadit plastové kluzáky - V pracovní desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí stolu bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách dle trasy parapetního kanálu) - Součástí stolu bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 2ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR - Stolová deska + stojné desky: lamino námořnická modř - Čelní ztužující deska + police: lamino ocelově ŠEDÁ STŮL UČITELSKÝ S-4, měřítko 1:20 výkres č.

20 R30 pohled pohled boční řez Stolek musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek - Nosná kovová konstrukce svařovaná z profilů jäckel 20/40/2mm, sváry vybroušeny, nohy opatřeny kluzáky - Stolová deska k nosné kovové konstrukci připevněna vruty přes platle navařené na jäcklovou konstrukci DEKOR, BARVY - Stolová deska: lamino dřevěný dekor námořnická modř - Nosná kovová konstrukce: komaxitová úprava odstín RAL 9006 STOLEK UČITELSKÝ S-5, měřítko 1:20 výkres č. 19

21 R pohled pohled boční řez Stolek musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek - Nosná kovová konstrukce svařovaná z profilů jäckel 20/40/2mm, sváry vybroušeny, nohy opatřeny kluzáky - Stolová deska k nosné kovové konstrukci připevněna vruty přes platle navařené na jäcklovou konstrukci DEKOR, BARVY - Stolová deska: lamino dřevěný dekor námořnická modř - Nosná kovová konstrukce: komaxitová úprava odstín RAL 9006 STOLEK STUDENTSKÝ S-6, měřítko 1:20 výkres č. 20

22 300 pohled pohled Krycí lišta O-1 opticky propojuje čelní ztužující desky stolové sestavy, materiál z desky DTDL, oboustranně laminované, tl. mm - Instalační sloupek O-2 kryje kabeláž mezi stěnou kinosálu a katedrou, materiál z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Horní plocha otvíravá, osadit závěsy Blum s celoživotní zárukou - Požadované průchody pro instalace mezi sloupkem a katedrou realizovat na místě DEKOR, BARVY - Krycí lišta O-1: lamino ocelově ŠEDÁ - odstín shodný s výrobky v m.č Instalační sloupek O-2: lamino ocelově ŠEDÁ - odstín shodný s výrobky v m.č.131 KRYCÍ LIŠTA O-1, INSTALAČNÍ SLOUPEK O-2, měřítko 1:20 výkres č

23 Perforovaný plech k podkladové desce lepený po obvodu + bodově v ploše, ohnutý na spodní a horní hranu čelní desky, ohnuté části plechu bez perforace 20 pohled pohled boční řez 450 V NÁVAZNOSTI LAVICE - LAVICE OSADIT JEDNU SPOLEČNOU STOJNOU DESKU perforovaný plech police hliníkový U profil parapetní kanál - Lavice musí odpovídat normám ČSN , ČSN , ČSN , materiál vhodný pro zatížení pracovní plochy ve školním provozu - Stolová deska + stojné desky z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Police a čelní ztužující deska tvořící čelo z modifikovaného dřeva s jádrem DTDL, oboustranně laminované, tl.mm - Hrany ABS tl.2mm v dekoru a struktuře DTDL desek včetně všech nepohledových hran, ohraněna i spodní hrana stojných desek - Obklad čelní desky 1150x545mm perforovaným plechem tl.1mm, velikost otvorů 12x12mm, vzdálenost otvorů horizont. i vertikálně 28mm, umístění otvorů symetricky - Ve stolové desce budou osazeny kovové průchodky, průměr mm, výška rámečku nad stolovou desku max. 2mm, materiál broušený nikl - Součástí lavice bude příprava pro prostupy a trasy elektroinstalace (prostupy ve stojných deskách dle trasy parapetního kanálu), ne v krajních deskách jednotlivých řad - Součástí lavice bude dodávka a montáž plastového parapetního kanálu 170mm s dvojitou stěnou pro trasy EI, včetně 2ks příslušných přístrojových krabic - Materiál na osazení přístrojových krabic a montáž EI bude součástí samostatné dodávky elektroinstalace - Parapetní kanál bude kotven k čelní ztužující desce, napojení elektrorozvodů do přípojného místa v podlaze bude proveden v plastové liště - Lavice budou pevně kotveny k podlaze pomocí hliníkového "U" profilu délky 330mm, výšky 40mm, tl.stěny 1,5mm. Součástí stolů jsou veškeré kotvící a spojovací prvky DEKOR, BARVY - Stolová deska + stojné desky + police: lamino námořnická modř - Čelní ztužující deska + sokl: lamino ocelově šedá - Perforovaný plech: barevný odstín komaxitové úpravy ocelově šedá 97 hliníkový U profil LAVICE DVOJMÍSTNÁ L-6, měřítko 1:20 výkres č. 23

24 název: schema lavicová sestava - 9 míst popis: Lavicová sestava pro 9 míst. Lavice je dělena na čtyři pole pomocí stojných desek. Lavice se skládá z pevných dílů: stolová, stojná deska a deska čelní - deska tl. mm s jádrem z DTDL. V pracovní desce budou osazeny průchodky z kovu. Součástí lavice bude příprava pro prostupy a trasy elektroinstalace. K zadní ztužující desce bude kotven parapetní kanál a lišta elektroinstalace pro napojení rozvodu do podlahy. Součástí zakázky bude dodávka a montáž parapetního kanálu 170 pro trasy elektroinstalace a také příslušné přístrojové krabice Materiál na osazení přístrojových krabic a montáž elektro bude součástí samostatné dodávky elektroinstalace. Lavicová sestava bude pevně kotvena do podlahy a to pomocí hliníkového U profilu pro uchycení k podlaze, rozměru 40/40mm, který bude kotven k podlaze místností. Pod pracovní desku budou uchyceny závěsné drátěné koše. 500 půdorys průchodky pracovní deska Součástí stolu jsou veškeré kotevní a spojovací prvky. parapetní kanál se zásuvkovými moduly 83 stojna pohledy čelní drátěný koš parapetní kanál se zásuvkovými moduly stojna čelní deska stolu hliníkový U profil rozměry: délka mm hloubka - 500mm výška - mm čelní deska stolu pohled boční ozn. hliníkový U profil materiál: Stolová deska - desky z modifikovaného dřeva s jádrem DTDL tl. mm, hrany ABS; stojné desky a čelní ztužující deska tvořící čelo - desky z modifikovaného dřeva s jádrem DTD tl. mm, hrany ABS. Kotvící hliníkový U profil pro uchycení k podlaze, rozměr 40/40mm, tl. stěny 1,5mm, délky 350mm, celkem 4x. Plastový parapetní kanál 170 pro trasy elektroinstalace s dvojitou stěnou a 9ks příslušných přístrojových krabic 9x prostup kabeláže - kov, průměr mm, výška nad desku stolu max. 2mm. 9x závěsný drátěný koš 400x370x83 poznámky:

25 ozn. schema název: lavicová sestava - 8 míst popis: pohled boční pohledy čelní půdorys 500 průchodky elox pracovní deska drátěný koš parapetní kanál se zásuvkovými moduly stojna hliníkový U profil čelní deska stolu hliníkový U profil čelní deska stolu parapetní kanál se zásuvkovými moduly 83 stojna Lavicová sestava pro 8 míst. Lavice je dělena na tři pole pomocí stojných desek. Lavice se skládá z pevných dílů: stolová, stojná deska a deska čelní - deska tl. mm s jádrem z DTDL. V pracovní desce budou osazeny průchodky z kovu. Součástí lavice bude příprava pro prostupy a trasy elektroinstalace. K zadní ztužující desce bude kotven parapetní kanál a lišta elektroinstalace pro napojení rozvodu do podlahy. Součástí zakázky bude dodávka a montáž parapetního kanálu 170 pro trasy elektroinstalace a také příslušné přístrojové krabice Materiál na osazení přístrojových krabic a montáž elektro bude součástí samostatné dodávky elektroinstalace. Lavicová sestava bude pevně kotvena do podlahy a to pomocí hliníkového U profilu pro uchycení k podlaze, rozměru 40/40mm, který bude kotven k podlaze místností. Pod pracovní desku budou uchyceny závěsné drátěné koše. Součástí stolu jsou veškeré kotevní a spojovací prvky. rozměry: délka mm hloubka - 500mm výška - mm materiál: Stolová deska - desky z modifikovaného dřeva s jádrem DTDL tl. mm - oboustranně laminované laminem, hrany ABS; stojné desky a celní ztužující deska tvořící celo - desky z modifikovaného dřeva s jádrem DTD tl. mm - oboustranně laminované laminem, hrany ABS. Kotvící hliníkový U profil pro uchycení k podlaze, rozměr 40/40mm, tl. steny 1,5mm, délky 350mm, celkem 4x. Plastový parapetní kanál 170 pro trasy elektroinstalace s dvojitou stěnou a 8ks příslušných přístrojových krabic. 8x prostup kabeláže - kov, prumer mm, výška nad desku stolu max. 2mm. 8x závěsný drátěný koš 400x370x83 poznámky: Veškeré prvky nábytku se musí přizpůsobit rozměrům a tvaru stavby. Před započetím výroby je třeba ověřit skutečné rozměry na stavbě. Před započetím výroby je nutno zpracovat dílenskou dokumentaci prvku a odsouhlasit ji architektem.

26 název: schema Stůl av technika popis: Skříň pro av technologie 700 půdorys větrací mřížka zadní vyztužovací čelo dno skříně 66 pohledy čelní čelní uzamykatelné dveře čelní sokl rozměry: zadní vyztužující čelo délka mm hloubka - 700mm výška - 780mm zadní sokl materiál: Stolová deska a stojné desky - desky z modifikovaného dřeva s jádrem DTDL tl. mm, hrany ABS; čelní ztužující deska tvořící zadní vyztužující čelo, čelní sokly, dno skříně a dveře - desky z modifikovaného dřeva s jádrem DTD tl. mm, hrany ABS. Dekor lamina ocelově šedá středový řez 780 pohledy boční ozn. středová stojná deska výřez pro průchod obložení klimatizačního potrubí 550 poznámky: Veškeré prvky nábytku se musí prizpusobit rozmerum a tvaru stavby. Pred zapocetím vyroby je treba overit skutecné rozmery na stavbe. Pred zapocetím výroby je nutno zpracovat dílenskou dokumentaci prvku a odsouhlasit ji architektem.
