1 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravy region Třebíčsko

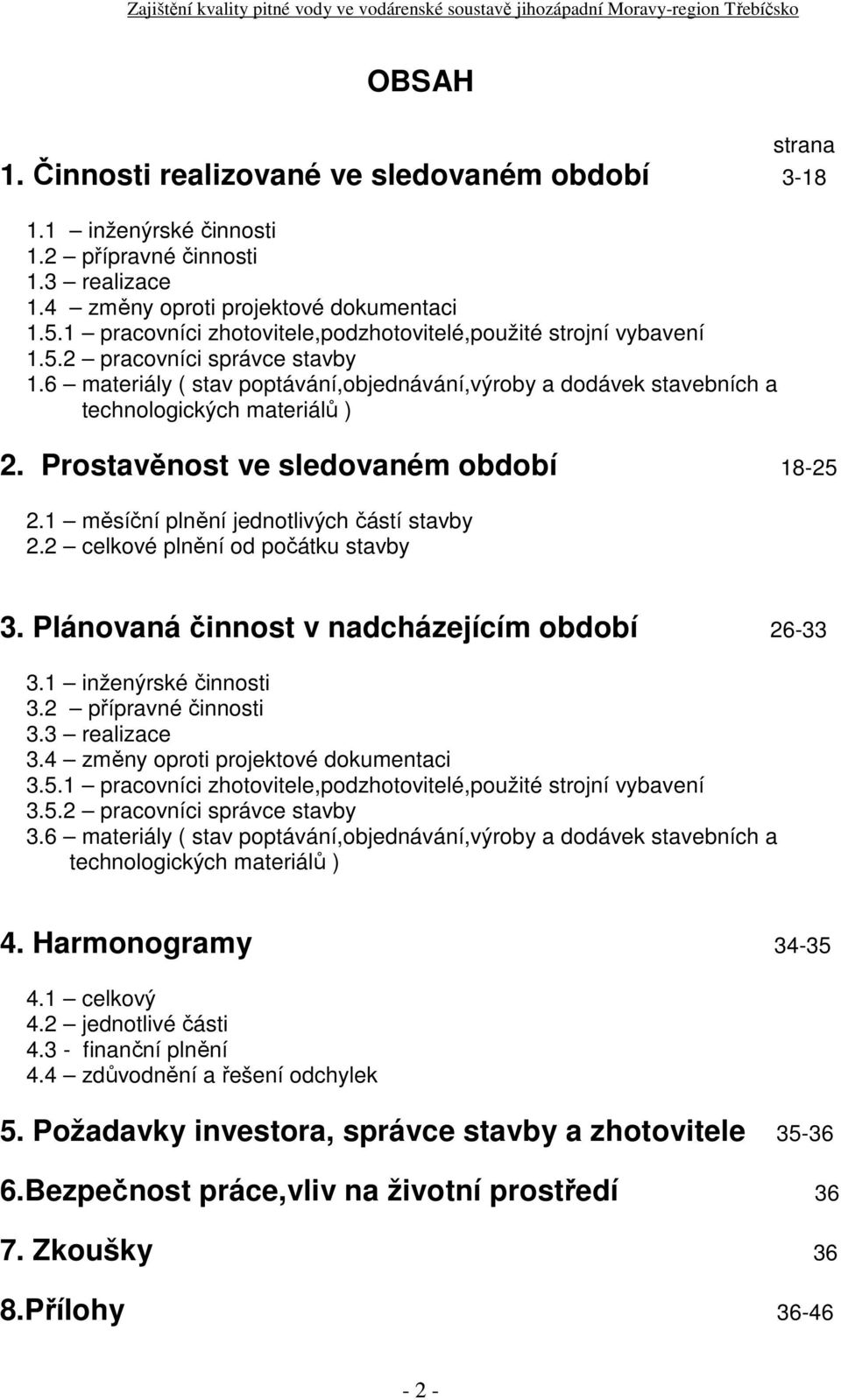

2 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko OBSAH strana 1. Činnosti realizované ve sledovaném období inženýrské činnosti 1.2 přípravné činnosti 1.3 realizace 1.4 změny oproti projektové dokumentaci pracovníci zhotovitele,podzhotovitelé,použité strojní vybavení pracovníci správce stavby 1.6 materiály ( stav poptávání,objednávání,výroby a dodávek stavebních a technologických materiálů ) 2. Prostavěnost ve sledovaném období měsíční plnění jednotlivých částí stavby 2.2 celkové plnění od počátku stavby 3. Plánovaná činnost v nadcházejícím období inženýrské činnosti 3.2 přípravné činnosti 3.3 realizace 3.4 změny oproti projektové dokumentaci pracovníci zhotovitele,podzhotovitelé,použité strojní vybavení pracovníci správce stavby 3.6 materiály ( stav poptávání,objednávání,výroby a dodávek stavebních a technologických materiálů ) 4. Harmonogramy celkový 4.2 jednotlivé části 4.3 finanční plnění 4.4 zdůvodnění a řešení odchylek 5. Požadavky investora, správce stavby a zhotovitele Bezpečnost práce,vliv na životní prostředí Zkoušky 36 8.Přílohy

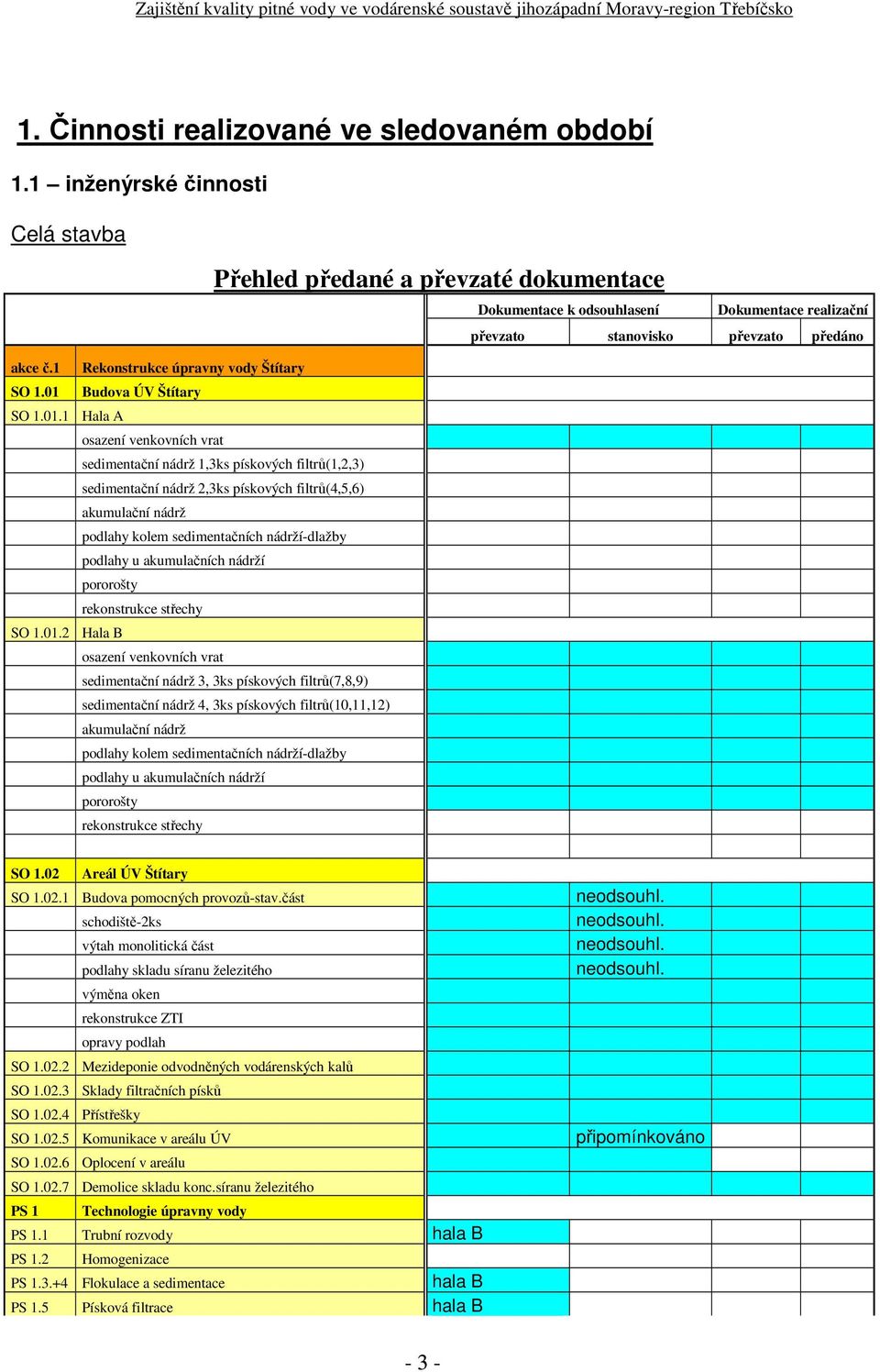

3 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 1. Činnosti realizované ve sledovaném období 1.1 inženýrské činnosti Celá stavba Přehled předané a převzaté dokumentace Dokumentace k odsouhlasení Dokumentace realizační převzato stanovisko převzato předáno akce č.1 Rekonstrukce úpravny vody Štítary SO 1.01 Budova ÚV Štítary SO Hala A osazení venkovních vrat sedimentační nádrž 1,3ks pískových filtrů(1,2,3) sedimentační nádrž 2,3ks pískových filtrů(4,5,6) akumulační nádrž podlahy kolem sedimentačních nádržídlažby podlahy u akumulačních nádrží pororošty rekonstrukce střechy SO Hala B osazení venkovních vrat sedimentační nádrž 3, 3ks pískových filtrů(7,8,9) sedimentační nádrž 4, 3ks pískových filtrů(10,11,12) akumulační nádrž podlahy kolem sedimentačních nádržídlažby podlahy u akumulačních nádrží pororošty rekonstrukce střechy SO 1.02 Areál ÚV Štítary SO Budova pomocných provozůstav.část schodiště2ks výtah monolitická část podlahy skladu síranu železitého výměna oken rekonstrukce ZTI opravy podlah SO Mezideponie odvodněných vodárenských kalů SO Sklady filtračních písků SO Přístřešky SO Komunikace v areálu ÚV SO Oplocení v areálu SO Demolice skladu konc.síranu železitého PS 1 Technologie úpravny vody PS 1.1 Trubní rozvody hala B PS 1.2 Homogenizace PS Flokulace a sedimentace hala B PS 1.5 Písková filtrace hala B neodsouhl. neodsouhl. neodsouhl. neodsouhl. připomínkováno 3

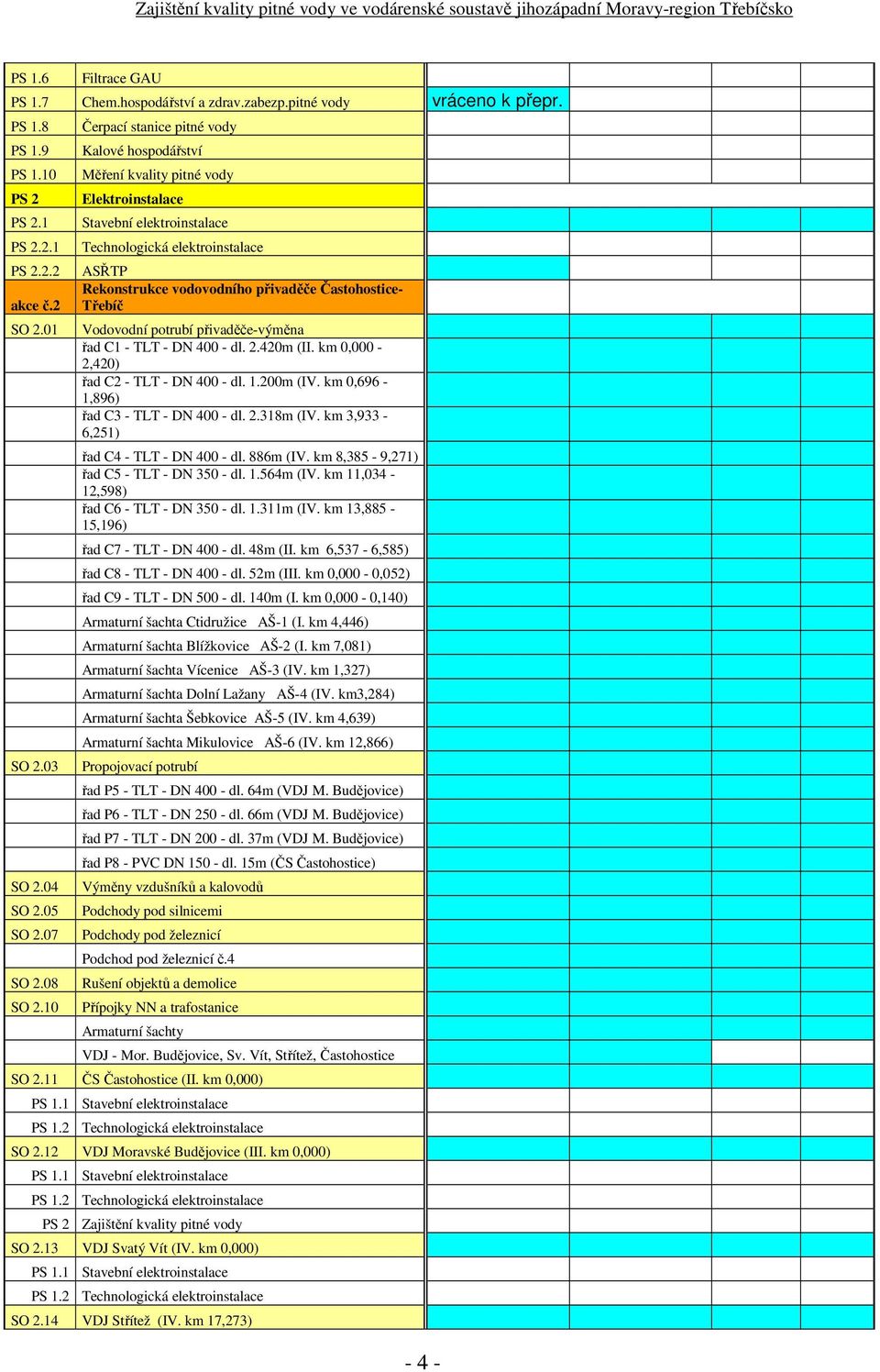

4 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko PS 1.6 Filtrace GAU PS 1.7 Chem.hospodářství a zdrav.zabezp.pitné vody vráceno k přepr. PS 1.8 PS 1.9 PS 1.10 PS 2 PS 2.1 PS PS akce č.2 SO 2.01 SO 2.03 SO 2.04 SO 2.05 SO 2.07 SO 2.08 SO 2.10 Čerpací stanice pitné vody Kalové hospodářství Měření kvality pitné vody Elektroinstalace Stavební elektroinstalace Technologická elektroinstalace ASŘTP Rekonstrukce vodovodního přivaděče Častohostice Třebíč Vodovodní potrubí přivaděčevýměna řad C1 TLT DN 400 dl m (II. km 0,000 2,420) řad C2 TLT DN 400 dl m (IV. km 0,696 1,896) řad C3 TLT DN 400 dl m (IV. km 3,933 6,251) řad C4 TLT DN 400 dl. 886m (IV. km 8,385 9,271) řad C5 TLT DN 350 dl m (IV. km 11,034 12,598) řad C6 TLT DN 350 dl m (IV. km 13,885 15,196) řad C7 TLT DN 400 dl. 48m (II. km 6,537 6,585) řad C8 TLT DN 400 dl. 52m (III. km 0,000 0,052) řad C9 TLT DN 500 dl. 140m (I. km 0,000 0,140) Armaturní šachta Ctidružice AŠ1 (I. km 4,446) Armaturní šachta Blížkovice AŠ2 (I. km 7,081) Armaturní šachta Vícenice AŠ3 (IV. km 1,327) Armaturní šachta Dolní Lažany AŠ4 (IV. km3,284) Armaturní šachta Šebkovice AŠ5 (IV. km 4,639) Armaturní šachta Mikulovice AŠ6 (IV. km 12,866) Propojovací potrubí řad P5 TLT DN 400 dl. 64m (VDJ M. Budějovice) řad P6 TLT DN 250 dl. 66m (VDJ M. Budějovice) řad P7 TLT DN 200 dl. 37m (VDJ M. Budějovice) řad P8 PVC DN 150 dl. 15m (ČS Častohostice) Výměny vzdušníků a kalovodů Podchody pod silnicemi Podchody pod železnicí Podchod pod železnicí č.4 Rušení objektů a demolice Přípojky NN a trafostanice Armaturní šachty VDJ Mor. Budějovice, Sv. Vít, Střítež, Častohostice SO 2.11 ČS Častohostice (II. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 2.12 VDJ Moravské Budějovice (III. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace PS 2 Zajištění kvality pitné vody SO 2.13 VDJ Svatý Vít (IV. km 0,000) PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 2.14 VDJ Střítež (IV. km 17,273) 4

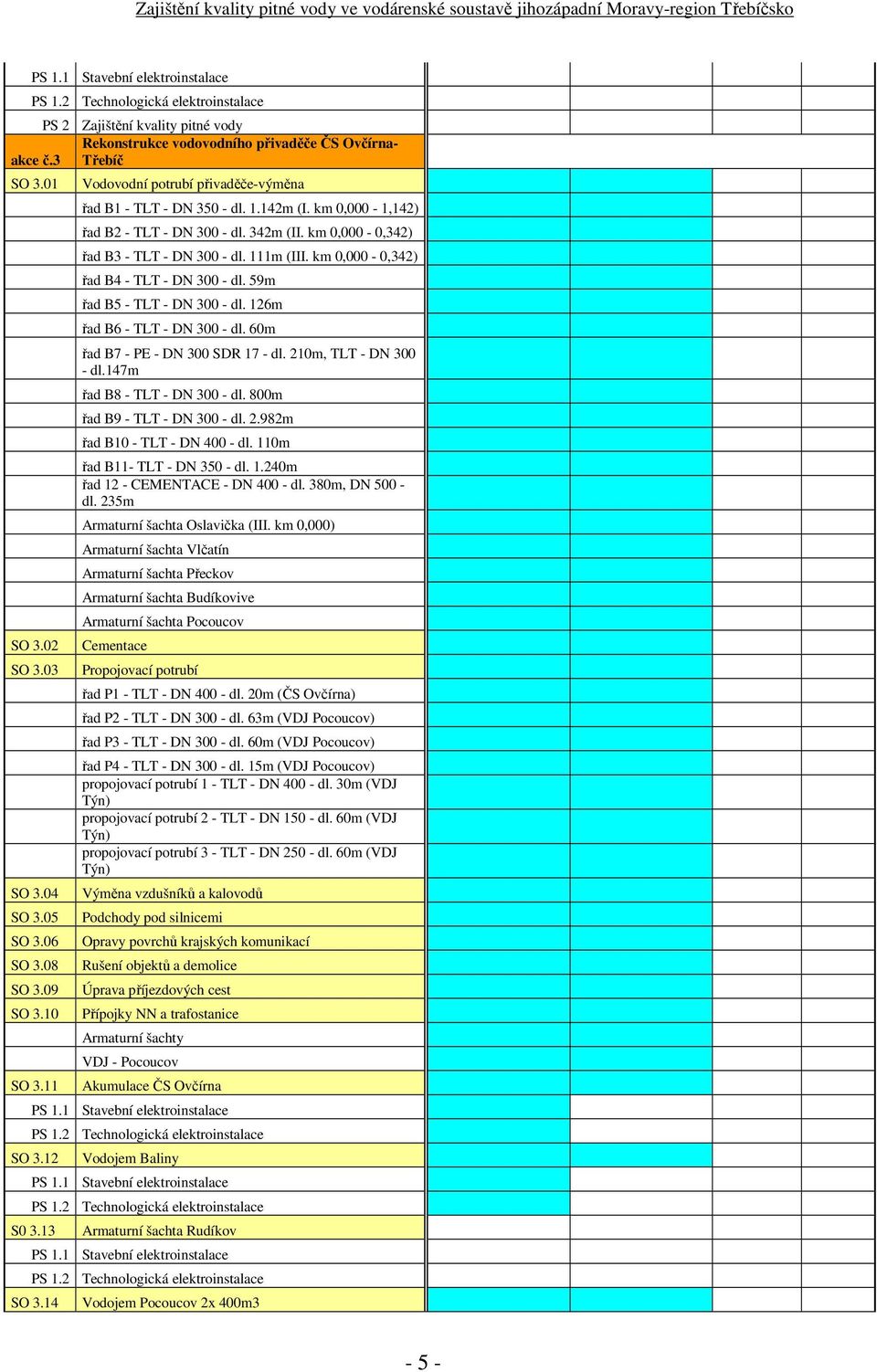

5 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace PS 2 Zajištění kvality pitné vody Rekonstrukce vodovodního přivaděče ČS Ovčírnaakce č.3 Třebíč SO 3.01 SO 3.02 SO 3.03 SO 3.04 SO 3.05 SO 3.06 SO 3.08 SO 3.09 SO 3.10 SO 3.11 Vodovodní potrubí přivaděčevýměna řad B1 TLT DN 350 dl m (I. km 0,000 1,142) řad B2 TLT DN 300 dl. 342m (II. km 0,000 0,342) řad B3 TLT DN 300 dl. 111m (III. km 0,000 0,342) řad B4 TLT DN 300 dl. 59m řad B5 TLT DN 300 dl. 126m řad B6 TLT DN 300 dl. 60m řad B7 PE DN 300 SDR 17 dl. 210m, TLT DN 300 dl.147m řad B8 TLT DN 300 dl. 800m řad B9 TLT DN 300 dl m řad B10 TLT DN 400 dl. 110m řad B11 TLT DN 350 dl m řad 12 CEMENTACE DN 400 dl. 380m, DN 500 dl. 235m Armaturní šachta Oslavička (III. km 0,000) Armaturní šachta Vlčatín Armaturní šachta Přeckov Armaturní šachta Budíkovive Armaturní šachta Pocoucov Cementace Propojovací potrubí řad P1 TLT DN 400 dl. 20m (ČS Ovčírna) řad P2 TLT DN 300 dl. 63m (VDJ Pocoucov) řad P3 TLT DN 300 dl. 60m (VDJ Pocoucov) řad P4 TLT DN 300 dl. 15m (VDJ Pocoucov) propojovací potrubí 1 TLT DN 400 dl. 30m (VDJ Týn) propojovací potrubí 2 TLT DN 150 dl. 60m (VDJ Týn) propojovací potrubí 3 TLT DN 250 dl. 60m (VDJ Týn) Výměna vzdušníků a kalovodů Podchody pod silnicemi Opravy povrchů krajských komunikací Rušení objektů a demolice Úprava příjezdových cest Přípojky NN a trafostanice Armaturní šachty VDJ Pocoucov Akumulace ČS Ovčírna PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 3.12 Vodojem Baliny PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace S Armaturní šachta Rudíkov PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 3.14 Vodojem Pocoucov 2x 400m3 5

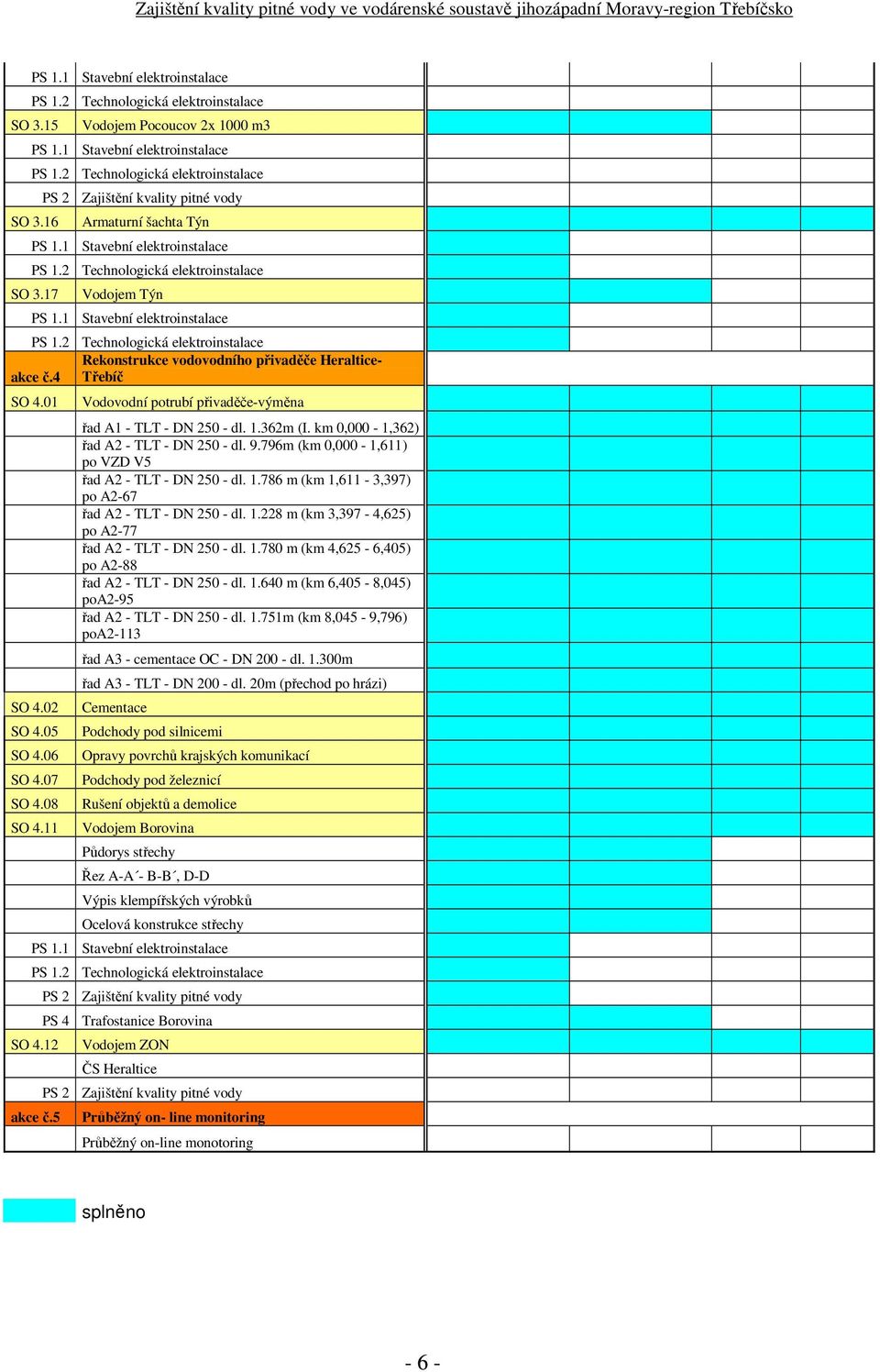

6 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 3.15 Vodojem Pocoucov 2x 1000 m3 PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 3.16 PS 2 Zajištění kvality pitné vody Armaturní šachta Týn PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 3.17 Vodojem Týn PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace Rekonstrukce vodovodního přivaděče Heralticeakce č.4 Třebíč SO 4.01 SO 4.02 SO 4.05 SO 4.06 SO 4.07 SO 4.08 SO 4.11 Vodovodní potrubí přivaděčevýměna řad A1 TLT DN 250 dl m (I. km 0,000 1,362) řad A2 TLT DN 250 dl m (km 0,000 1,611) po VZD V5 řad A2 TLT DN 250 dl m (km 1,611 3,397) po A267 řad A2 TLT DN 250 dl m (km 3,397 4,625) po A277 řad A2 TLT DN 250 dl m (km 4,625 6,405) po A288 řad A2 TLT DN 250 dl m (km 6,405 8,045) poa295 řad A2 TLT DN 250 dl m (km 8,045 9,796) poa2113 řad A3 cementace OC DN 200 dl m řad A3 TLT DN 200 dl. 20m (přechod po hrázi) Cementace Podchody pod silnicemi Opravy povrchů krajských komunikací Podchody pod železnicí Rušení objektů a demolice Vodojem Borovina Půdorys střechy Řez AA BB, DD Výpis klempířských výrobků Ocelová konstrukce střechy PS 1.1 Stavební elektroinstalace PS 1.2 Technologická elektroinstalace SO 4.12 akce č.5 PS 2 Zajištění kvality pitné vody PS 4 Trafostanice Borovina Vodojem ZON ČS Heraltice PS 2 Zajištění kvality pitné vody Průběžný on line monitoring Průběžný online monotoring splněno 6

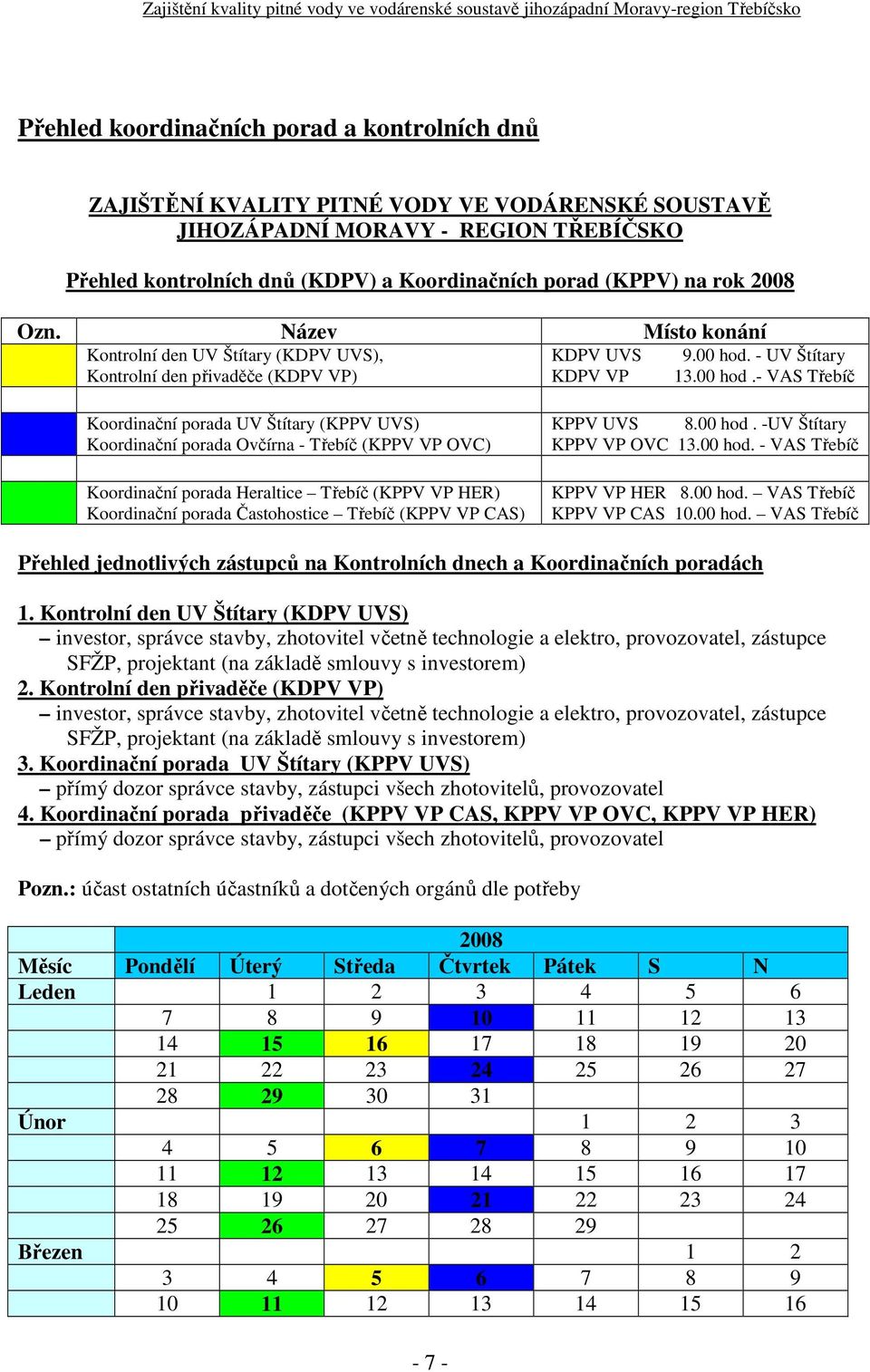

7 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Přehled koordinačních porad a kontrolních dnů ZAJIŠTĚNÍ KVALITY PITNÉ VODY VE VODÁRENSKÉ SOUSTAVĚ JIHOZÁPADNÍ MORAVY REGION TŘEBÍČSKO Přehled kontrolních dnů (KDPV) a Koordinačních porad (KPPV) na rok 2008 Ozn. Název Místo konání Kontrolní den UV Štítary (KDPV UVS), Kontrolní den přivaděče (KDPV VP) KDPV UVS KDPV VP 9.00 hod. UV Štítary hod. VAS Třebíč Koordinační porada UV Štítary (KPPV UVS) Koordinační porada Ovčírna Třebíč (KPPV VP OVC) Koordinační porada Heraltice Třebíč (KPPV VP HER) Koordinační porada Častohostice Třebíč (KPPV VP CAS) KPPV UVS 8.00 hod. UV Štítary KPPV VP OVC hod. VAS Třebíč KPPV VP HER 8.00 hod. VAS Třebíč KPPV VP CAS hod. VAS Třebíč Přehled jednotlivých zástupců na Kontrolních dnech a Koordinačních poradách 1. Kontrolní den UV Štítary (KDPV UVS) investor, správce stavby, zhotovitel včetně technologie a elektro, provozovatel, zástupce SFŽP, projektant (na základě smlouvy s investorem) 2. Kontrolní den přivaděče (KDPV VP) investor, správce stavby, zhotovitel včetně technologie a elektro, provozovatel, zástupce SFŽP, projektant (na základě smlouvy s investorem) 3. Koordinační porada UV Štítary (KPPV UVS) přímý dozor správce stavby, zástupci všech zhotovitelů, provozovatel 4. Koordinační porada přivaděče (KPPV VP CAS, KPPV VP OVC, KPPV VP HER) přímý dozor správce stavby, zástupci všech zhotovitelů, provozovatel Pozn.: účast ostatních účastníků a dotčených orgánů dle potřeby 2008 Měsíc Pondělí Úterý Středa Čtvrtek Pátek S N Leden Únor Březen

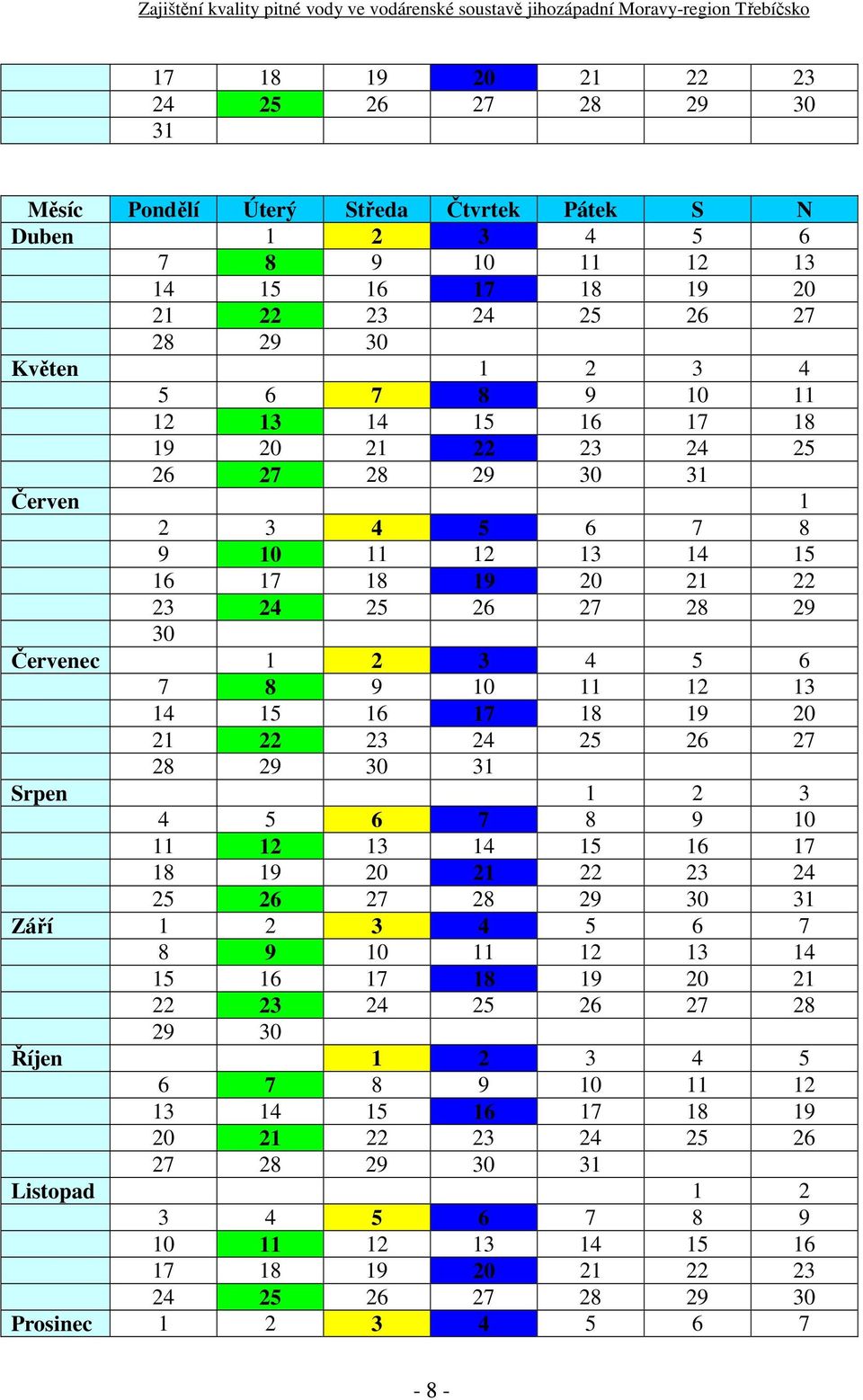

8 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Měsíc Pondělí Úterý Středa Čtvrtek Pátek S N Duben Květen Červen Červenec Srpen Září Říjen Listopad Prosinec

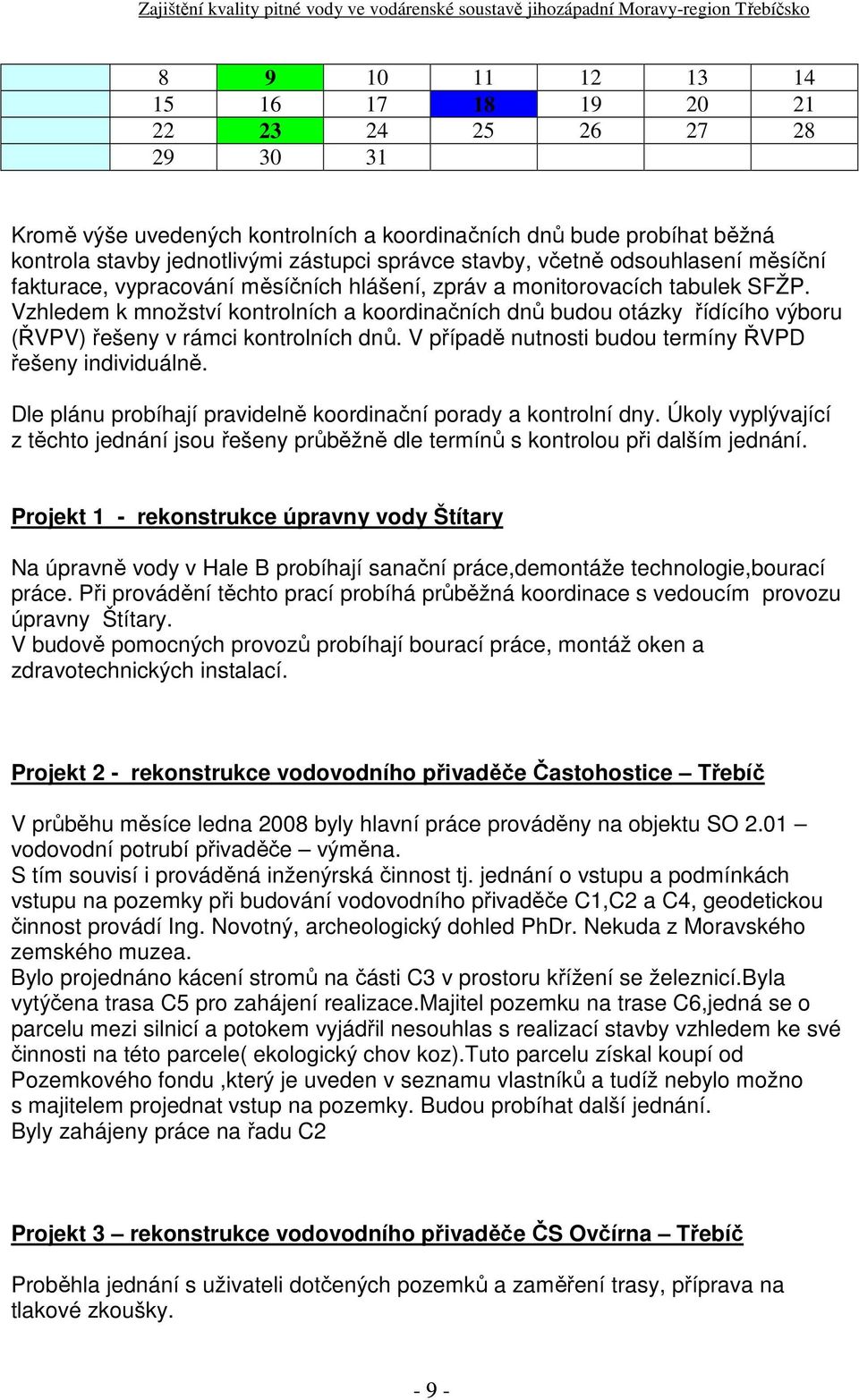

9 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Kromě výše uvedených kontrolních a koordinačních dnů bude probíhat běžná kontrola stavby jednotlivými zástupci správce stavby, včetně odsouhlasení měsíční fakturace, vypracování měsíčních hlášení, zpráv a monitorovacích tabulek SFŽP. Vzhledem k množství kontrolních a koordinačních dnů budou otázky řídícího výboru (ŘVPV) řešeny v rámci kontrolních dnů. V případě nutnosti budou termíny ŘVPD řešeny individuálně. Dle plánu probíhají pravidelně koordinační porady a kontrolní dny. Úkoly vyplývající z těchto jednání jsou řešeny průběžně dle termínů s kontrolou při dalším jednání. Projekt 1 rekonstrukce úpravny vody Štítary Na úpravně vody v Hale B probíhají sanační práce,demontáže technologie,bourací práce. Při provádění těchto prací probíhá průběžná koordinace s vedoucím provozu úpravny Štítary. V budově pomocných provozů probíhají bourací práce, montáž oken a zdravotechnických instalací. Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč V průběhu měsíce ledna 2008 byly hlavní práce prováděny na objektu SO 2.01 vodovodní potrubí přivaděče výměna. S tím souvisí i prováděná inženýrská činnost tj. jednání o vstupu a podmínkách vstupu na pozemky při budování vodovodního přivaděče C1,C2 a C4, geodetickou činnost provádí Ing. Novotný, archeologický dohled PhDr. Nekuda z Moravského zemského muzea. Bylo projednáno kácení stromů na části C3 v prostoru křížení se železnicí.byla vytýčena trasa C5 pro zahájení realizace.majitel pozemku na trase C6,jedná se o parcelu mezi silnicí a potokem vyjádřil nesouhlas s realizací stavby vzhledem ke své činnosti na této parcele( ekologický chov koz).tuto parcelu získal koupí od Pozemkového fondu,který je uveden v seznamu vlastníků a tudíž nebylo možno s majitelem projednat vstup na pozemky. Budou probíhat další jednání. Byly zahájeny práce na řadu C2 Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Proběhla jednání s uživateli dotčených pozemků a zaměření trasy, příprava na tlakové zkoušky. 9

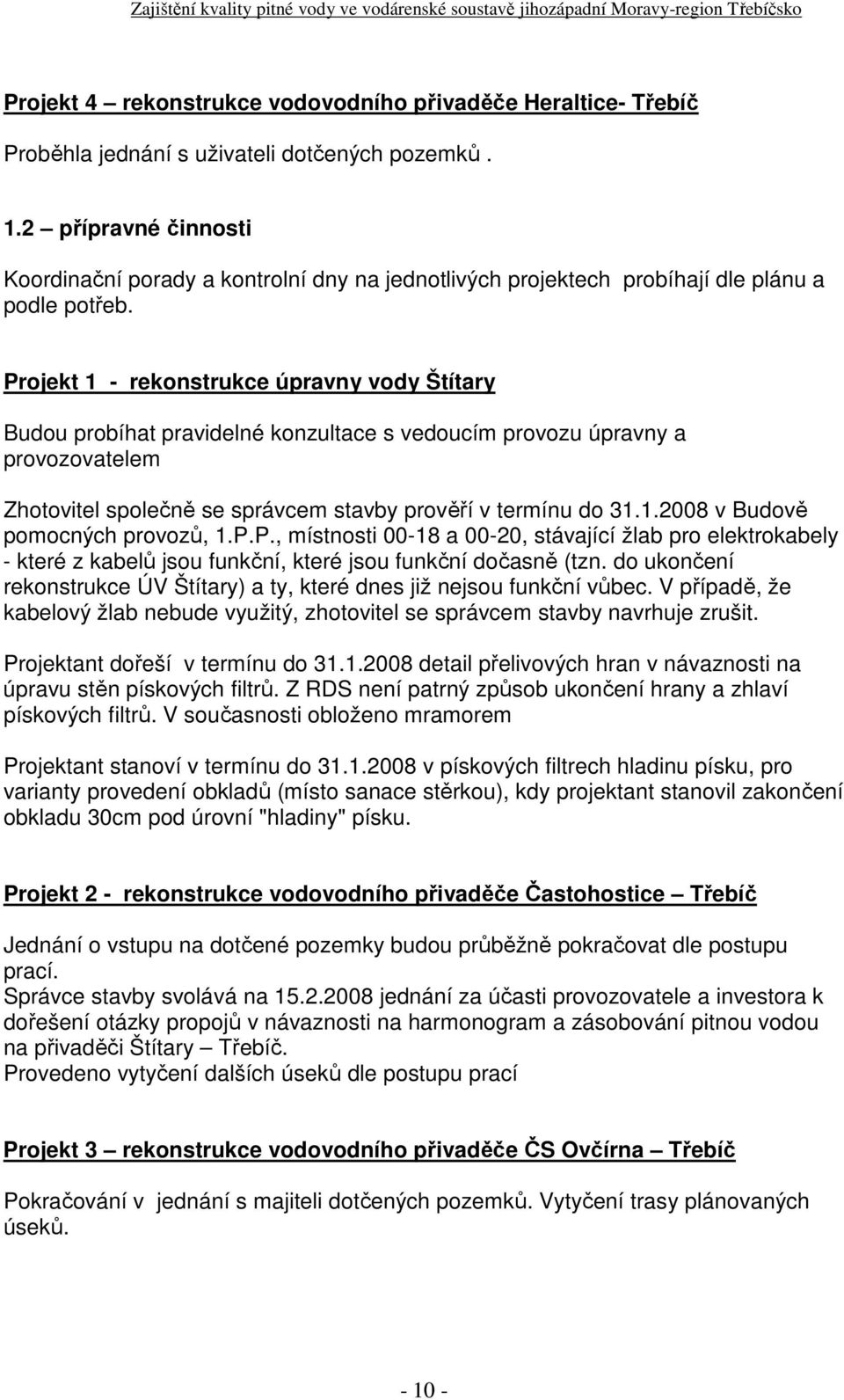

10 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Proběhla jednání s uživateli dotčených pozemků. 1.2 přípravné činnosti Koordinační porady a kontrolní dny na jednotlivých projektech probíhají dle plánu a podle potřeb. Projekt 1 rekonstrukce úpravny vody Štítary Budou probíhat pravidelné konzultace s vedoucím provozu úpravny a provozovatelem Zhotovitel společně se správcem stavby prověří v termínu do v Budově pomocných provozů, 1.P.P., místnosti 0018 a 0020, stávající žlab pro elektrokabely které z kabelů jsou funkční, které jsou funkční dočasně (tzn. do ukončení rekonstrukce ÚV Štítary) a ty, které dnes již nejsou funkční vůbec. V případě, že kabelový žlab nebude využitý, zhotovitel se správcem stavby navrhuje zrušit. Projektant dořeší v termínu do detail přelivových hran v návaznosti na úpravu stěn pískových filtrů. Z RDS není patrný způsob ukončení hrany a zhlaví pískových filtrů. V současnosti obloženo mramorem Projektant stanoví v termínu do v pískových filtrech hladinu písku, pro varianty provedení obkladů (místo sanace stěrkou), kdy projektant stanovil zakončení obkladu 30cm pod úrovní "hladiny" písku. Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč Jednání o vstupu na dotčené pozemky budou průběžně pokračovat dle postupu prací. Správce stavby svolává na jednání za účasti provozovatele a investora k dořešení otázky propojů v návaznosti na harmonogram a zásobování pitnou vodou na přivaděči Štítary Třebíč. Provedeno vytyčení dalších úseků dle postupu prací Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Pokračování v jednání s majiteli dotčených pozemků. Vytyčení trasy plánovaných úseků. 10

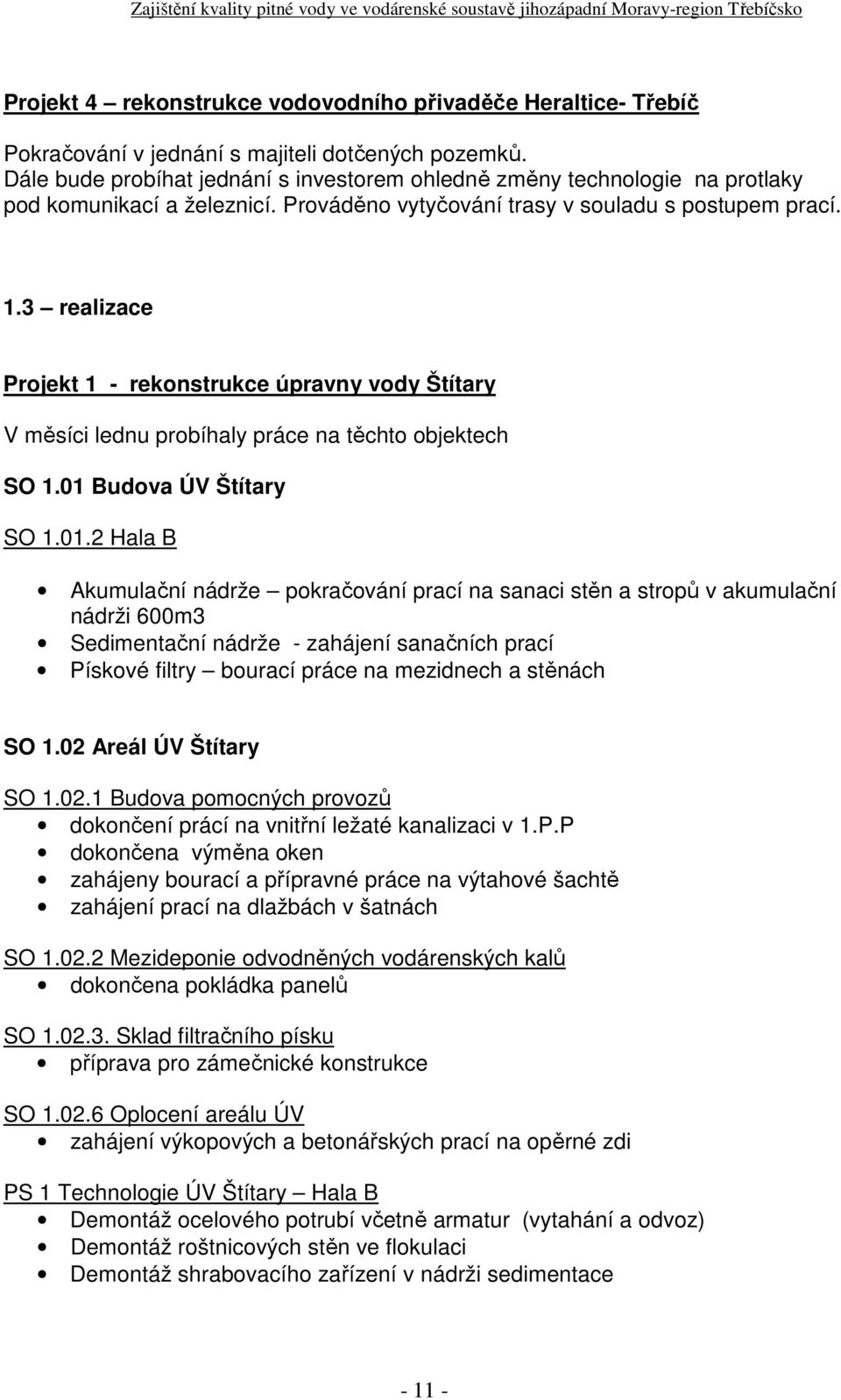

11 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Pokračování v jednání s majiteli dotčených pozemků. Dále bude probíhat jednání s investorem ohledně změny technologie na protlaky pod komunikací a železnicí. Prováděno vytyčování trasy v souladu s postupem prací. 1.3 realizace Projekt 1 rekonstrukce úpravny vody Štítary V měsíci lednu probíhaly práce na těchto objektech SO 1.01 Budova ÚV Štítary SO Hala B Akumulační nádrže pokračování prací na sanaci stěn a stropů v akumulační nádrži 600m3 Sedimentační nádrže zahájení sanačních prací Pískové filtry bourací práce na mezidnech a stěnách SO 1.02 Areál ÚV Štítary SO Budova pomocných provozů dokončení prácí na vnitřní ležaté kanalizaci v 1.P.P dokončena výměna oken zahájeny bourací a přípravné práce na výtahové šachtě zahájení prací na dlažbách v šatnách SO Mezideponie odvodněných vodárenských kalů dokončena pokládka panelů SO Sklad filtračního písku příprava pro zámečnické konstrukce SO Oplocení areálu ÚV zahájení výkopových a betonářských prací na opěrné zdi PS 1 Technologie ÚV Štítary Hala B Demontáž ocelového potrubí včetně armatur (vytahání a odvoz) Demontáž roštnicových stěn ve flokulaci Demontáž shrabovacího zařízení v nádrži sedimentace 11

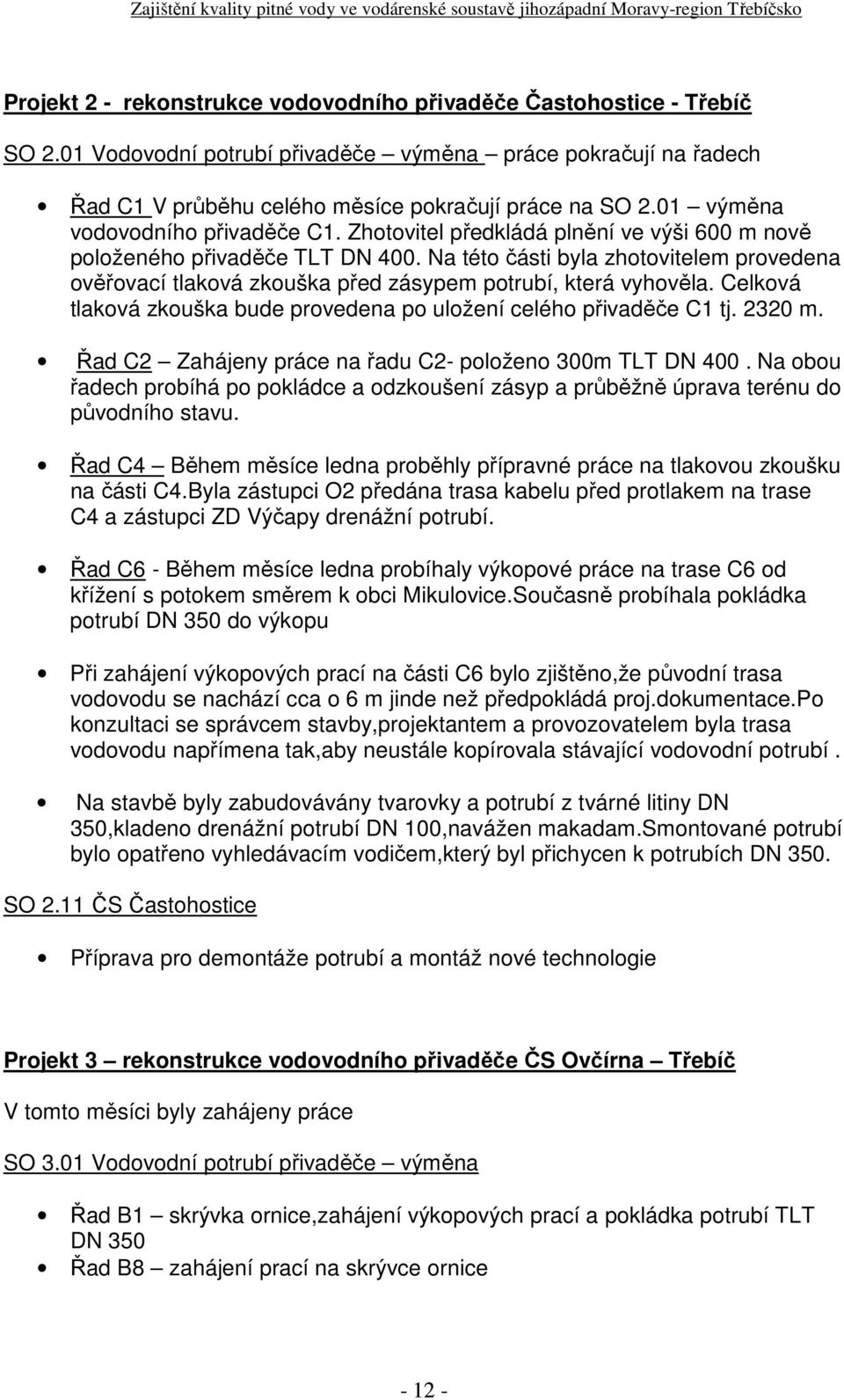

12 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč SO 2.01 Vodovodní potrubí přivaděče výměna práce pokračují na řadech Řad C1 V průběhu celého měsíce pokračují práce na SO 2.01 výměna vodovodního přivaděče C1. Zhotovitel předkládá plnění ve výši 600 m nově položeného přivaděče TLT DN 400. Na této části byla zhotovitelem provedena ověřovací tlaková zkouška před zásypem potrubí, která vyhověla. Celková tlaková zkouška bude provedena po uložení celého přivaděče C1 tj m. Řad C2 Zahájeny práce na řadu C2 položeno 300m TLT DN 400. Na obou řadech probíhá po pokládce a odzkoušení zásyp a průběžně úprava terénu do původního stavu. Řad C4 Během měsíce ledna proběhly přípravné práce na tlakovou zkoušku na části C4.Byla zástupci O2 předána trasa kabelu před protlakem na trase C4 a zástupci ZD Výčapy drenážní potrubí. Řad C6 Během měsíce ledna probíhaly výkopové práce na trase C6 od křížení s potokem směrem k obci Mikulovice.Současně probíhala pokládka potrubí DN 350 do výkopu Při zahájení výkopových prací na části C6 bylo zjištěno,že původní trasa vodovodu se nachází cca o 6 m jinde než předpokládá proj.dokumentace.po konzultaci se správcem stavby,projektantem a provozovatelem byla trasa vodovodu napřímena tak,aby neustále kopírovala stávající vodovodní potrubí. Na stavbě byly zabudovávány tvarovky a potrubí z tvárné litiny DN 350,kladeno drenážní potrubí DN 100,navážen makadam.smontované potrubí bylo opatřeno vyhledávacím vodičem,který byl přichycen k potrubích DN 350. SO 2.11 ČS Častohostice Příprava pro demontáže potrubí a montáž nové technologie Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč V tomto měsíci byly zahájeny práce SO 3.01 Vodovodní potrubí přivaděče výměna Řad B1 skrývka ornice,zahájení výkopových prací a pokládka potrubí TLT DN 350 Řad B8 zahájení prací na skrývce ornice 12

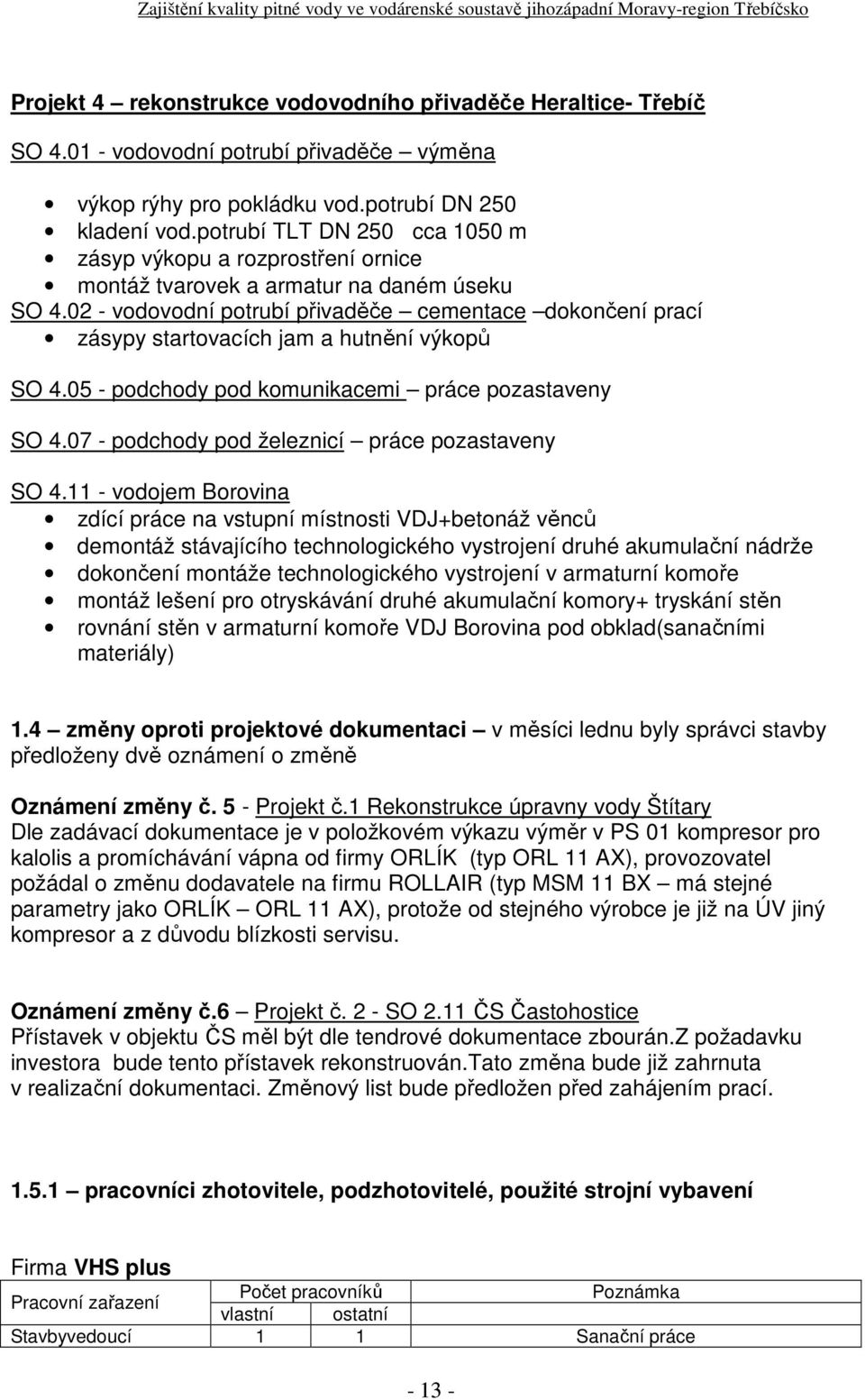

13 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč SO 4.01 vodovodní potrubí přivaděče výměna výkop rýhy pro pokládku vod.potrubí DN 250 kladení vod.potrubí TLT DN 250 cca 1050 m zásyp výkopu a rozprostření ornice montáž tvarovek a armatur na daném úseku SO 4.02 vodovodní potrubí přivaděče cementace dokončení prací zásypy startovacích jam a hutnění výkopů SO 4.05 podchody pod komunikacemi práce pozastaveny SO 4.07 podchody pod železnicí práce pozastaveny SO 4.11 vodojem Borovina zdící práce na vstupní místnosti VDJ+betonáž věnců demontáž stávajícího technologického vystrojení druhé akumulační nádrže dokončení montáže technologického vystrojení v armaturní komoře montáž lešení pro otryskávání druhé akumulační komory+ tryskání stěn rovnání stěn v armaturní komoře VDJ Borovina pod obklad(sanačními materiály) 1.4 změny oproti projektové dokumentaci v měsíci lednu byly správci stavby předloženy dvě oznámení o změně Oznámení změny č. 5 Projekt č.1 Rekonstrukce úpravny vody Štítary Dle zadávací dokumentace je v položkovém výkazu výměr v PS 01 kompresor pro kalolis a promíchávání vápna od firmy ORLÍK (typ ORL 11 AX), provozovatel požádal o změnu dodavatele na firmu ROLLAIR (typ MSM 11 BX má stejné parametry jako ORLÍK ORL 11 AX), protože od stejného výrobce je již na ÚV jiný kompresor a z důvodu blízkosti servisu. Oznámení změny č.6 Projekt č. 2 SO 2.11 ČS Častohostice Přístavek v objektu ČS měl být dle tendrové dokumentace zbourán.z požadavku investora bude tento přístavek rekonstruován.tato změna bude již zahrnuta v realizační dokumentaci. Změnový list bude předložen před zahájením prací pracovníci zhotovitele, podzhotovitelé, použité strojní vybavení Firma VHS plus Počet pracovníků Poznámka Pracovní zařazení vlastní ostatní Stavbyvedoucí 1 1 Sanační práce 13

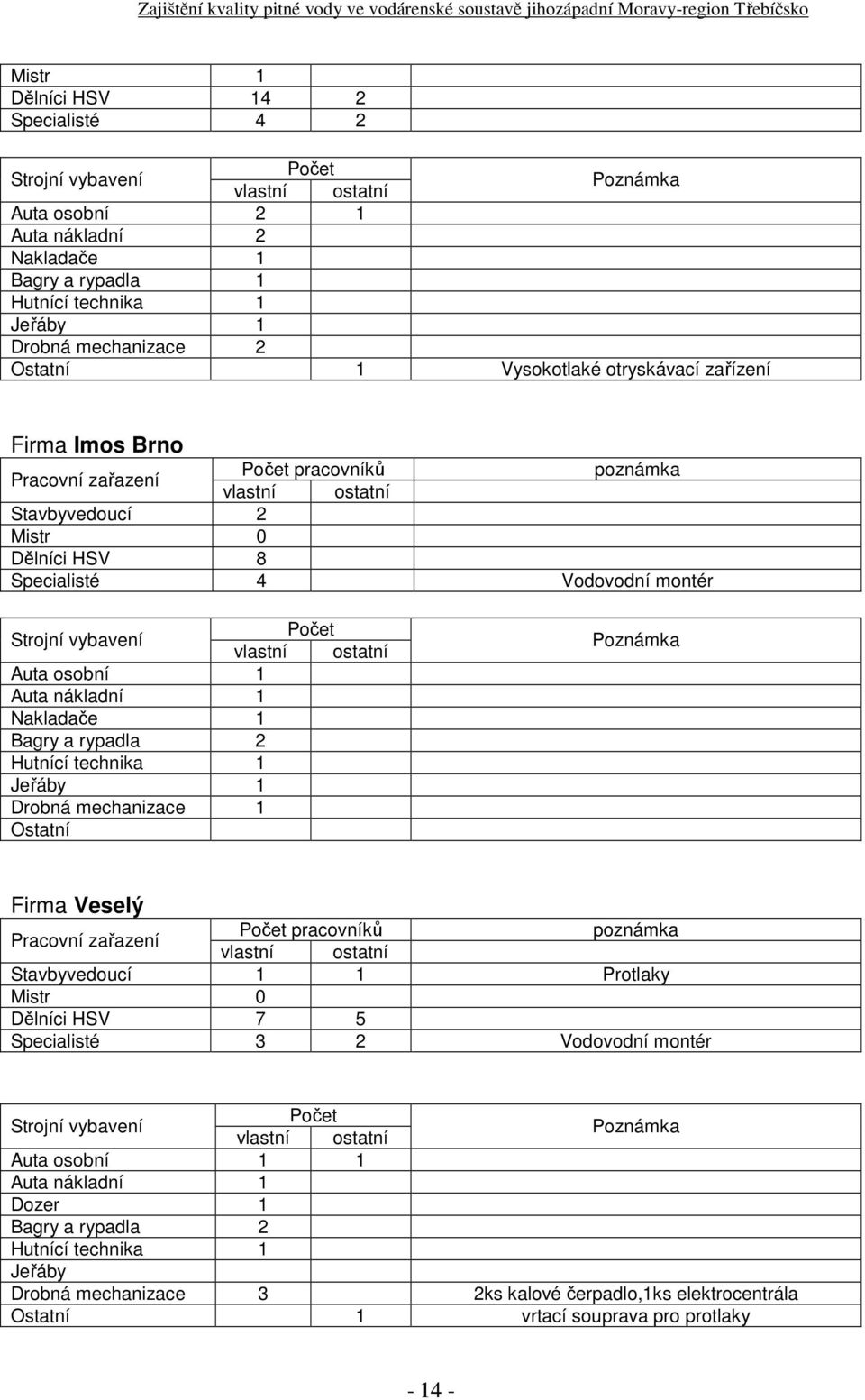

14 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Mistr 1 Dělníci HSV 14 2 Specialisté 4 2 Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 2 1 Auta nákladní 2 Nakladače 1 Bagry a rypadla 1 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 2 Ostatní 1 Vysokotlaké otryskávací zařízení Firma Imos Brno Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 2 Mistr 0 Dělníci HSV 8 Specialisté 4 Vodovodní montér Strojní vybavení Počet vlastní ostatní Auta osobní 1 Auta nákladní 1 Nakladače 1 Bagry a rypadla 2 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 1 Ostatní Poznámka Firma Veselý Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 1 1 Protlaky Mistr 0 Dělníci HSV 7 5 Specialisté 3 2 Vodovodní montér Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 1 1 Auta nákladní 1 Dozer 1 Bagry a rypadla 2 Hutnící technika 1 Jeřáby Drobná mechanizace 3 2ks kalové čerpadlo,1ks elektrocentrála Ostatní 1 vrtací souprava pro protlaky 14

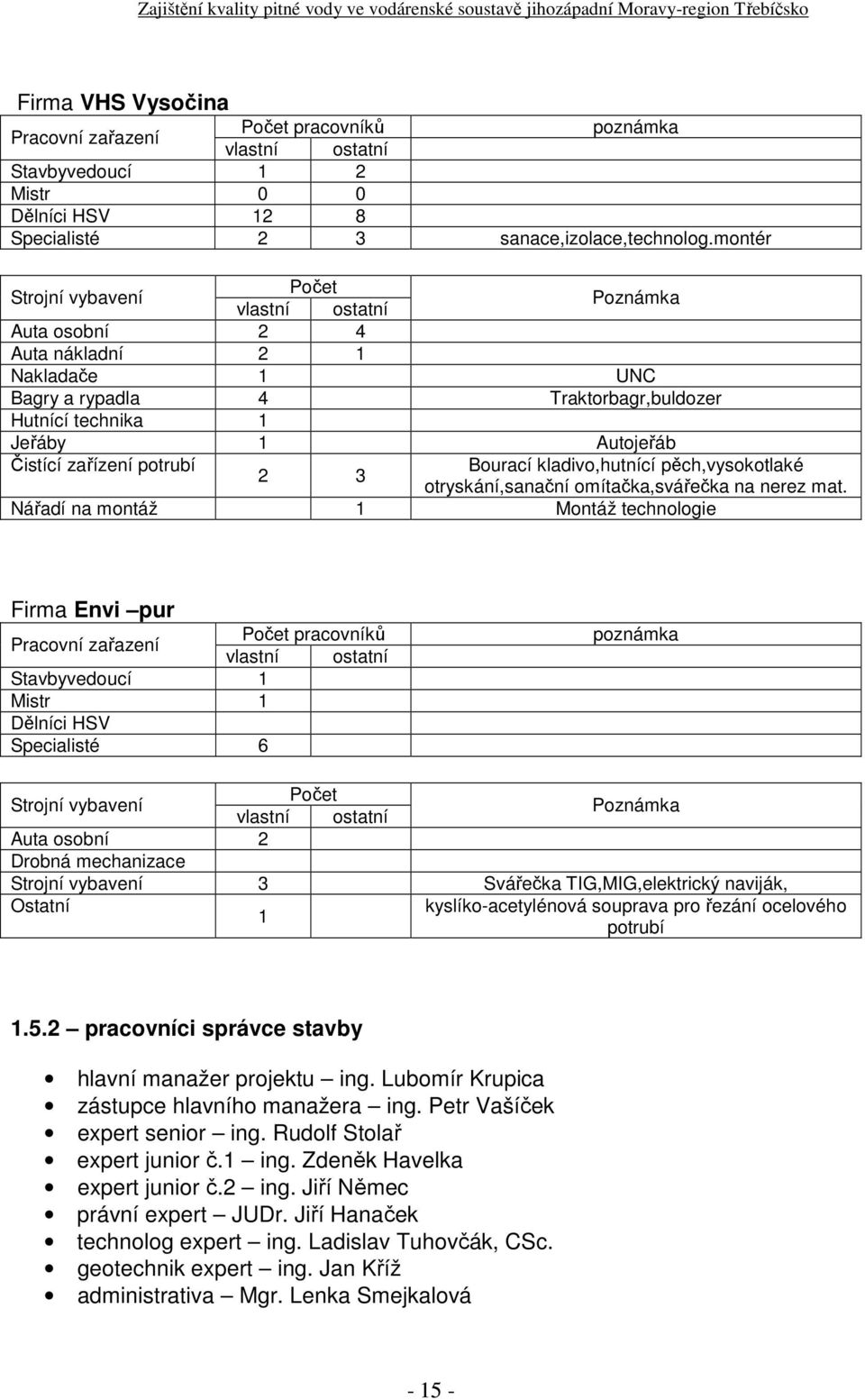

15 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Firma VHS Vysočina Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 1 2 Mistr 0 0 Dělníci HSV 12 8 Specialisté 2 3 sanace,izolace,technolog.montér Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 2 4 Auta nákladní 2 1 Nakladače 1 UNC Bagry a rypadla 4 Traktorbagr,buldozer Hutnící technika 1 Jeřáby 1 Autojeřáb Čistící zařízení potrubí Bourací kladivo,hutnící pěch,vysokotlaké 2 3 otryskání,sanační omítačka,svářečka na nerez mat. Nářadí na montáž 1 Montáž technologie Firma Envi pur Pracovní zařazení Počet pracovníků vlastní ostatní Stavbyvedoucí 1 Mistr 1 Dělníci HSV Specialisté 6 poznámka Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 2 Drobná mechanizace Strojní vybavení 3 Svářečka TIG,MIG,elektrický naviják, Ostatní kyslíkoacetylénová souprava pro řezání ocelového 1 potrubí pracovníci správce stavby hlavní manažer projektu ing. Lubomír Krupica zástupce hlavního manažera ing. Petr Vašíček expert senior ing. Rudolf Stolař expert junior č.1 ing. Zdeněk Havelka expert junior č.2 ing. Jiří Němec právní expert JUDr. Jiří Hanaček technolog expert ing. Ladislav Tuhovčák, CSc. geotechnik expert ing. Jan Kříž administrativa Mgr. Lenka Smejkalová 15

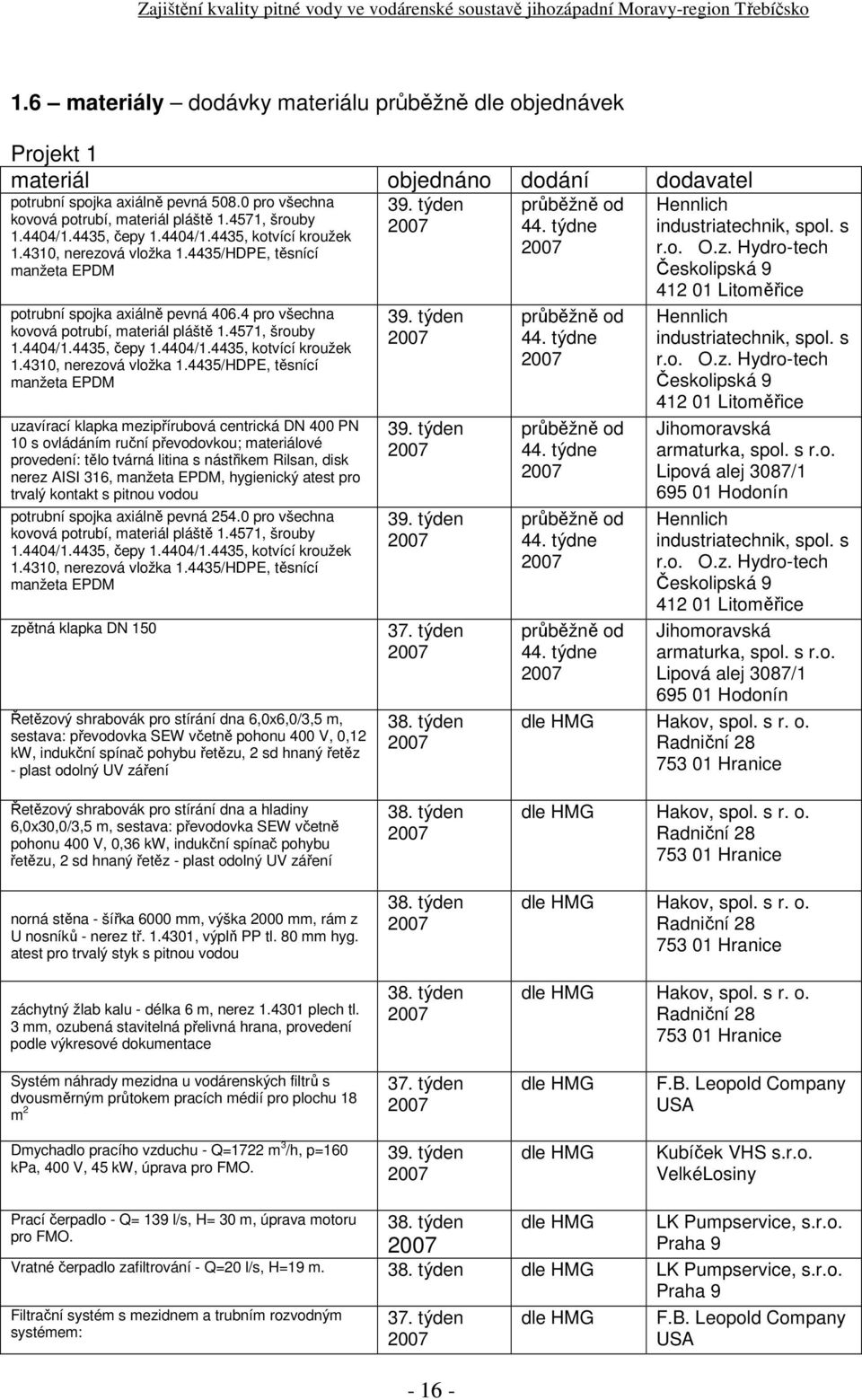

16 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 1.6 materiály dodávky materiálu průběžně dle objednávek Projekt 1 materiál objednáno dodání dodavatel potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM uzavírací klapka mezipřírubová centrická DN 400 PN 10 s ovládáním ruční převodovkou; materiálové provedení: tělo tvárná litina s nástřikem Rilsan, disk nerez AISI 316, manžeta EPDM, hygienický atest pro trvalý kontakt s pitnou vodou potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM zpětná klapka DN 150 Řetězový shrabovák pro stírání dna 6,0x6,0/3,5 m, sestava: převodovka SEW včetně pohonu 400 V, 0,12 kw, indukční spínač pohybu řetězu, 2 sd hnaný řetěz plast odolný UV záření 39. týden 39. týden 39. týden 39. týden 37. týden průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Jihomoravská armaturka, spol. s r.o. Lipová alej 3087/ Hodonín Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Jihomoravská armaturka, spol. s r.o. Lipová alej 3087/ Hodonín Radniční 28 Řetězový shrabovák pro stírání dna a hladiny 6,0x30,0/3,5 m, sestava: převodovka SEW včetně pohonu 400 V, 0,36 kw, indukční spínač pohybu řetězu, 2 sd hnaný řetěz plast odolný UV záření norná stěna šířka 6000 mm, výška 2000 mm, rám z U nosníků nerez tř , výplň PP tl. 80 mm hyg. atest pro trvalý styk s pitnou vodou záchytný žlab kalu délka 6 m, nerez plech tl. 3 mm, ozubená stavitelná přelivná hrana, provedení podle výkresové dokumentace Radniční 28 Radniční 28 Radniční 28 Systém náhrady mezidna u vodárenských filtrů s dvousměrným průtokem pracích médií pro plochu 18 m týden dle HMG F.B. Leopold Company USA Dmychadlo pracího vzduchu Q=1722 m 3 /h, p=160 kpa, 400 V, 45 kw, úprava pro FMO. 39. týden dle HMG Kubíček VHS s.r.o. VelkéLosiny Prací čerpadlo Q= 139 l/s, H= 30 m, úprava motoru pro FMO. 16 dle HMG LK Pumpservice, s.r.o. Praha 9 Vratné čerpadlo zafiltrování Q=20 l/s, H=19 m. dle HMG LK Pumpservice, s.r.o. Praha 9 Filtrační systém s mezidnem a trubním rozvodným systémem: 37. týden dle HMG F.B. Leopold Company USA

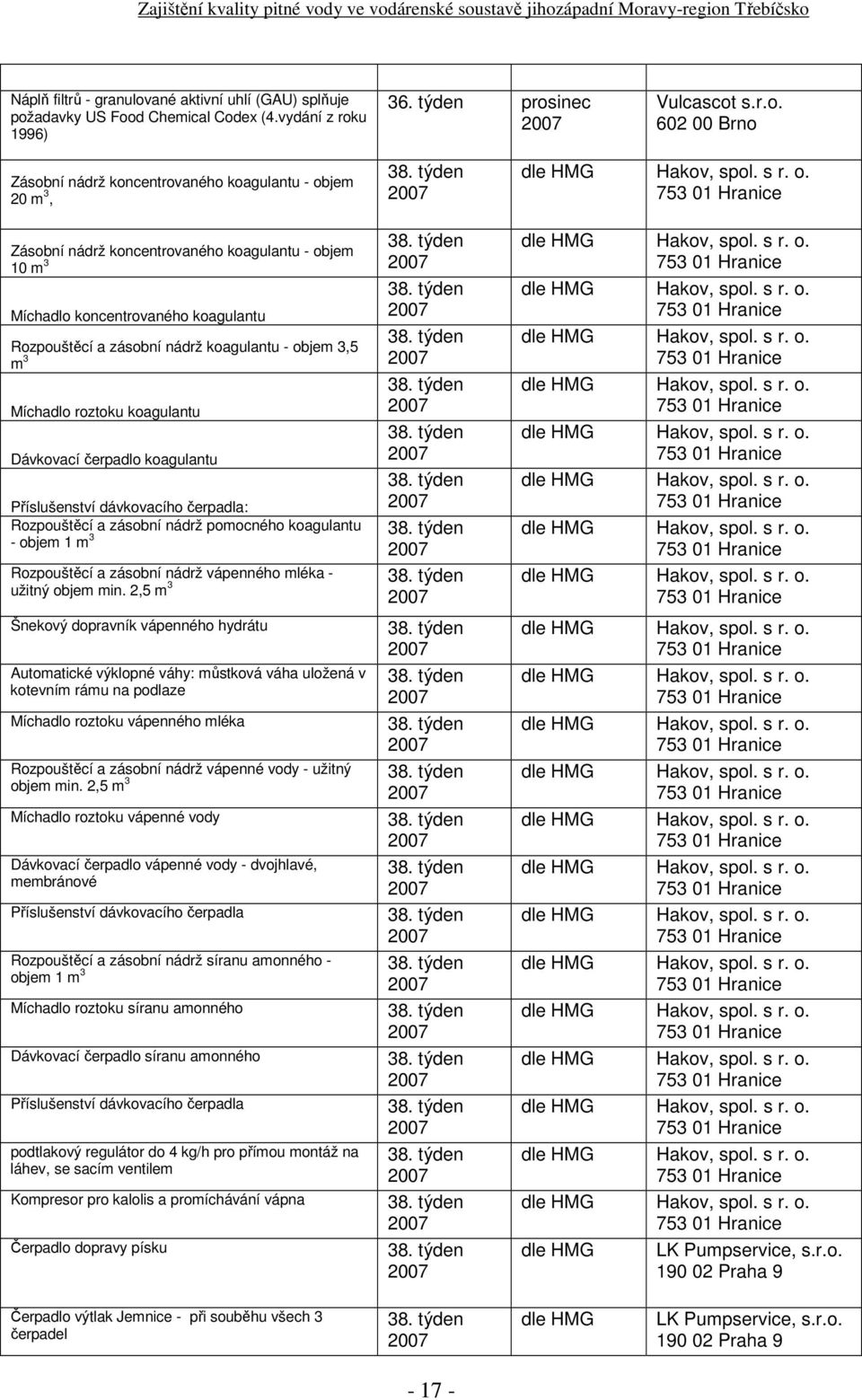

17 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Náplň filtrů granulované aktivní uhlí (GAU) splňuje požadavky US Food Chemical Codex (4.vydání z roku 1996) 36. týden prosinec Vulcascot s.r.o Brno Zásobní nádrž koncentrovaného koagulantu objem 20 m 3, Zásobní nádrž koncentrovaného koagulantu objem 10 m 3 Míchadlo koncentrovaného koagulantu Rozpouštěcí a zásobní nádrž koagulantu objem 3,5 m 3 Míchadlo roztoku koagulantu Dávkovací čerpadlo koagulantu Příslušenství dávkovacího čerpadla: Rozpouštěcí a zásobní nádrž pomocného koagulantu objem 1 m 3 Rozpouštěcí a zásobní nádrž vápenného mléka užitný objem min. 2,5 m 3 Šnekový dopravník vápenného hydrátu Automatické výklopné váhy: můstková váha uložená v kotevním rámu na podlaze Míchadlo roztoku vápenného mléka Rozpouštěcí a zásobní nádrž vápenné vody užitný objem min. 2,5 m 3 Míchadlo roztoku vápenné vody Dávkovací čerpadlo vápenné vody dvojhlavé, membránové Příslušenství dávkovacího čerpadla Rozpouštěcí a zásobní nádrž síranu amonného objem 1 m 3 Míchadlo roztoku síranu amonného Dávkovací čerpadlo síranu amonného Příslušenství dávkovacího čerpadla podtlakový regulátor do 4 kg/h pro přímou montáž na láhev, se sacím ventilem Kompresor pro kalolis a promíchávání vápna Čerpadlo dopravy písku dle HMG LK Pumpservice, s.r.o Praha 9 Čerpadlo výtlak Jemnice při souběhu všech 3 čerpadel dle HMG LK Pumpservice, s.r.o Praha 9 17

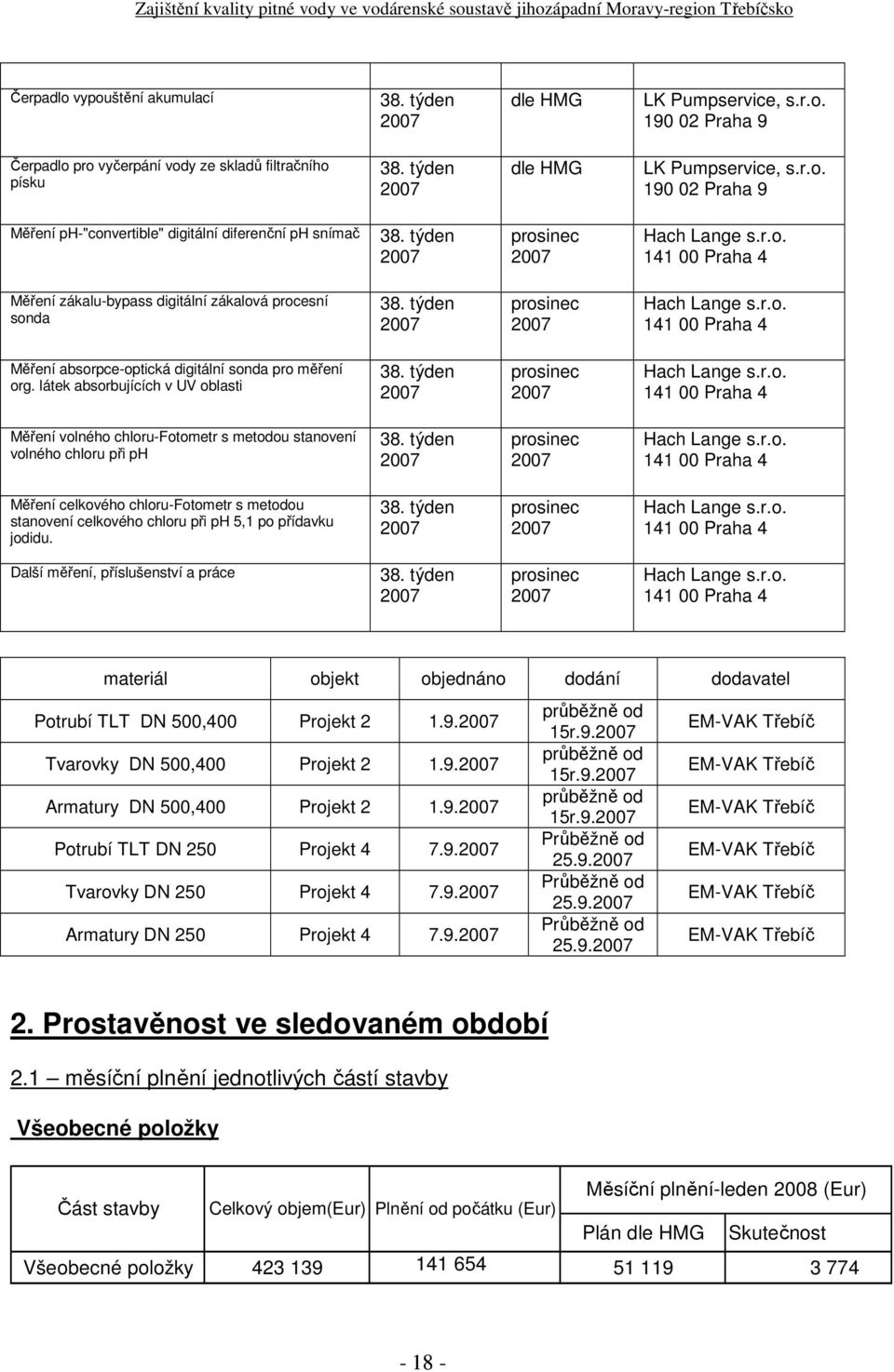

18 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Čerpadlo vypouštění akumulací dle HMG LK Pumpservice, s.r.o Praha 9 Čerpadlo pro vyčerpání vody ze skladů filtračního písku dle HMG LK Pumpservice, s.r.o Praha 9 Měření ph"convertible" digitální diferenční ph snímač prosinec Hach Lange s.r.o Praha 4 Měření zákalubypass digitální zákalová procesní sonda prosinec Hach Lange s.r.o Praha 4 Měření absorpceoptická digitální sonda pro měření org. látek absorbujících v UV oblasti prosinec Hach Lange s.r.o Praha 4 Měření volného chlorufotometr s metodou stanovení volného chloru při ph prosinec Hach Lange s.r.o Praha 4 Měření celkového chlorufotometr s metodou stanovení celkového chloru při ph 5,1 po přídavku jodidu. prosinec Hach Lange s.r.o Praha 4 Další měření, příslušenství a práce prosinec Hach Lange s.r.o Praha 4 materiál objekt objednáno dodání dodavatel Potrubí TLT DN 500,400 Projekt Tvarovky DN 500,400 Projekt Armatury DN 500,400 Projekt Potrubí TLT DN 250 Projekt Tvarovky DN 250 Projekt Armatury DN 250 Projekt průběžně od 15r.9. průběžně od 15r.9. průběžně od 15r.9. Průběžně od Průběžně od Průběžně od EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč 2. Prostavěnost ve sledovaném období 2.1 měsíční plnění jednotlivých částí stavby Všeobecné položky Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Všeobecné položky

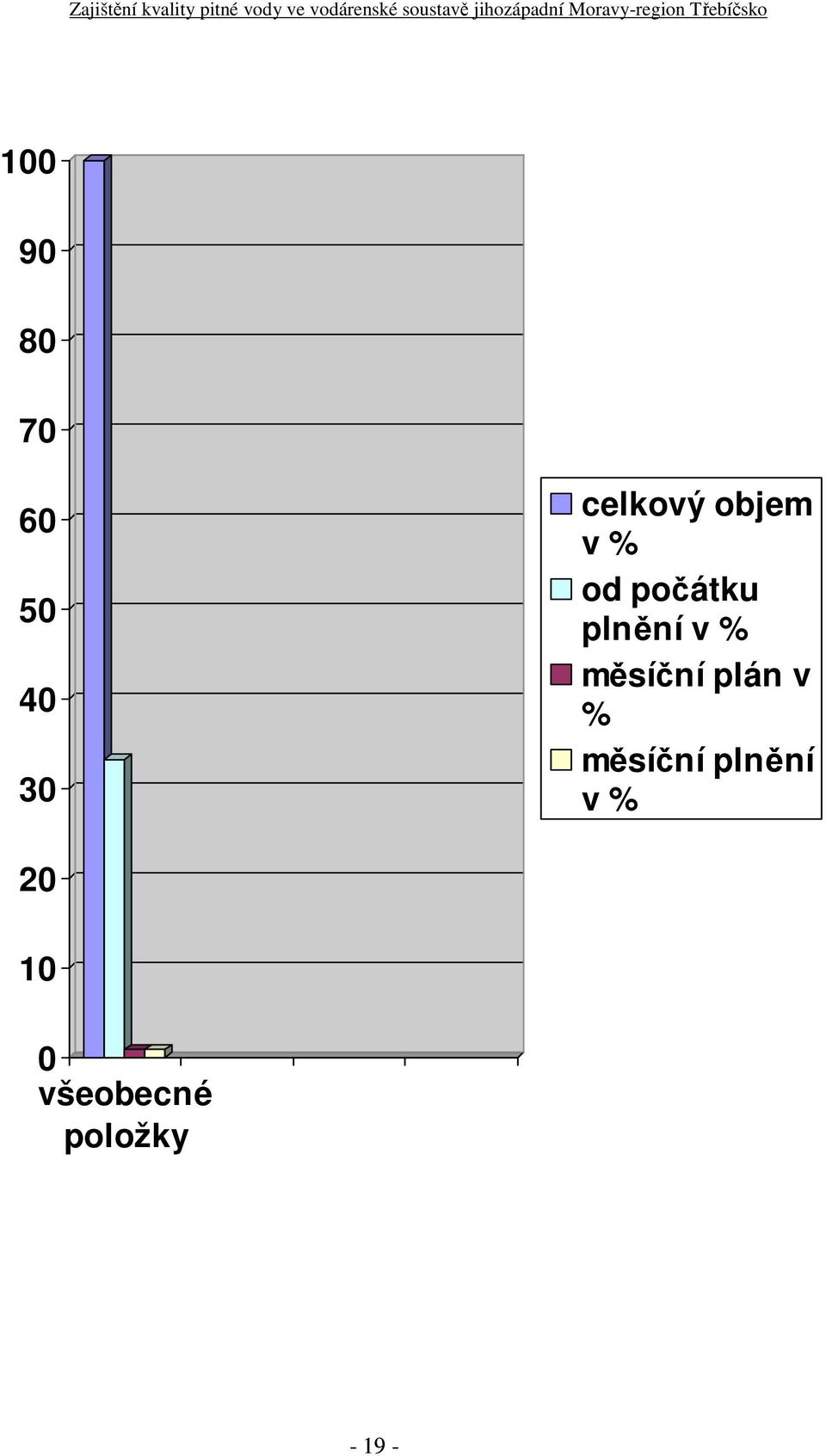

19 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % všeobecné položky 19

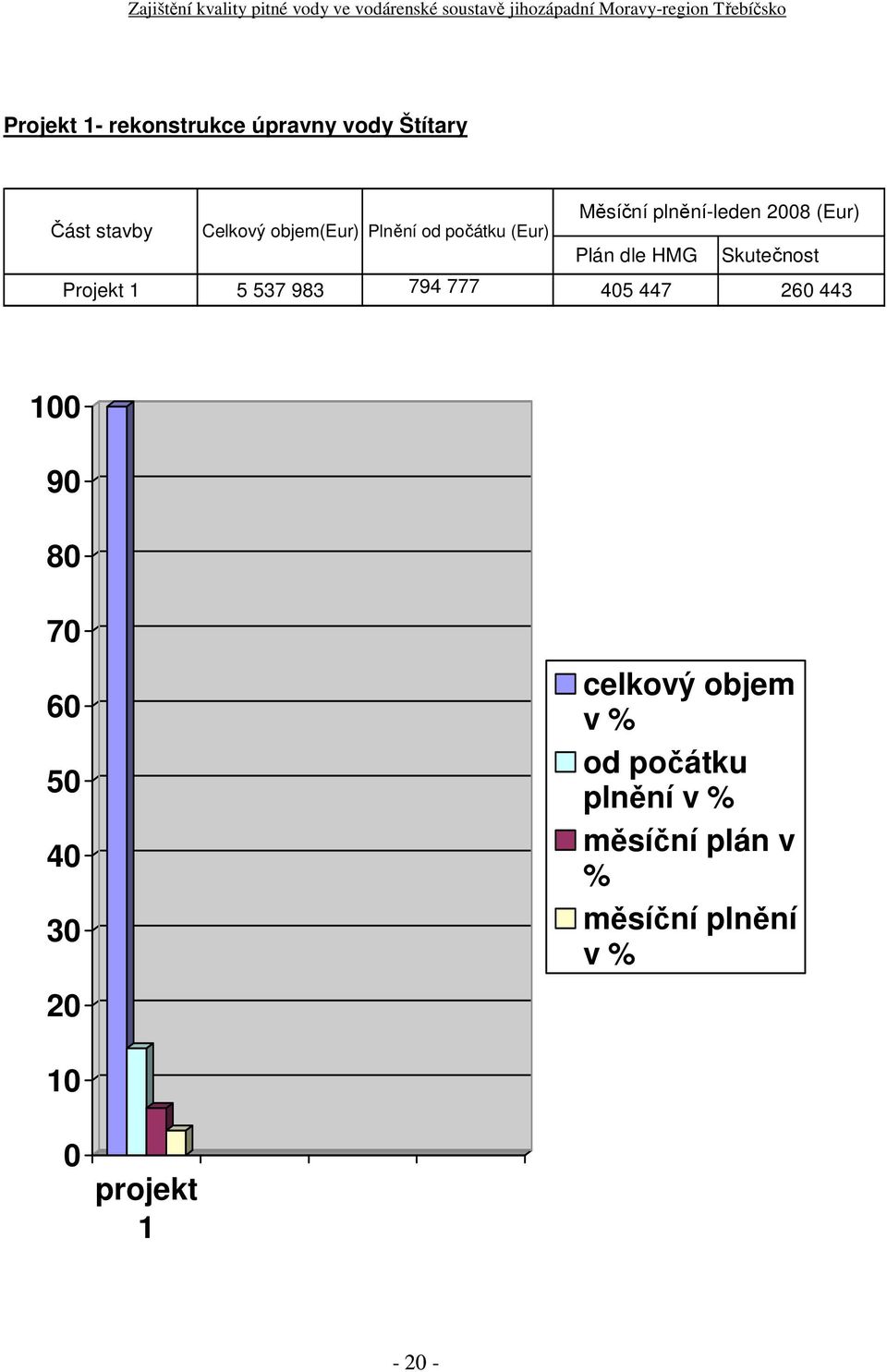

20 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 1 rekonstrukce úpravny vody Štítary Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 1 20

21 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 2 21

22 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 3 22

23 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % 10 0 projekt 4 23

24 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 5 Průběžný online monitoring Měsíční plněníleden 2008 (Eur) Část stavby Celkový objem(eur) Plnění od počátku (Eur) Plán dle HMG Skutečnost Projekt celkový objem v % od počátku plnění v % měsíční plán v % měsíční plnění v % projekt 5 24

25 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 2.2 celkové plnění od počátku stavby k Tabulka plnění od počátku stavby k Část stavby Celkový objem dle výkazu (Eur) Od počátku v ( Eur) Plán dle HMG Skutečnost Všeobecné položky Projekt Projekt Projekt Projekt Projekt Celá stavba Graf plnění od počátku stavby k celkový objem v % plán od počátku v % plnění od počátku v % 0 celá stavba projekt 1 projekt 3 projekt 5 25

26 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 3. Plánovaná činnost v nadcházejícím období 3.1 inženýrské činnosti Koordinační porady a kontrolní dny budou probíhat dle harmonogramu Jednání o vstupu na dotčené pozemky bude průběžně pokračovat dle postupu prací Jednání s provozovatelem o možných odstávkách na přivaděčích 3.2 přípravné činnosti Projekt 1 rekonstrukce úpravny vody Štítary Pravidelné konzultace s vedoucím provozu úpravny vody Štítary a provozovatelem dle postupu prací Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč Jednání o vstupu na dotčené pozemky bude průběžně pokračovat dle postupu prací. Správce stavby svolává na jednání za účasti provozovatele a investora k dořešení otázky propojů v návaznosti na harmonogram a zásobování pitnou vodou na přivaděči Štítary Třebíč. Příprava na tlakové zkoušky a propoje. Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč Jednání o vstupu na dotčené pozemky bude průběžně pokračovat dle postupu prací. Předání realizační dokumentace ke schválení a její odsouhlasení. Příprava na tlakové zkoušky a propoje Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč Jednání o vstupu na dotčené pozemky bude průběžně pokračovat dle postupu prací. Příprava na tlakové zkoušky a předání pozemků majitelům a uživatelům. 26

27 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 3.3 realizace Projekt 1 rekonstrukce úpravny vody Štítary SO Hala B Dokončování sanačních prací na sedimentačních nádrží Pokračování sanačních prací na akumulačních nádrží Pokračování stavebních úprav na pískových filtrech SO Budova pomocných provozů Pokračování stavebních prací na výtahové šachtě a přípravné práce na výtahu Pokračování prací na dlažbách v šatnách Pokračování prací na rekonstrukci ZTI SO Mezideponie odvodněných vodárenských kalů Dobetonování ploch mezi panely Terénní úpravy SO Sklad filtračního písku Přípravné zámečnické práce SO Oplocení areálu ÚV Pokračování výkopových a betonářských prací na opěrné zdi PS 1 technologie úpravny vody Dokončení demontáží potrubí a armatur a demontáží pojezdového mostu shrabovacího zařízení sedimentačních nádrží na hale B. Přípravné práce na nových nerezových potrubích. Zahájení montáže technologie na sedimentační nádrži po dokončení sanace Projekt 2 rekonstrukce vodovodního přivaděče Častohostice Třebíč SO 2.01 Vodovodní potrubí přivaděčevýměna Pokračování prací na řadu C1, C2,C4 Zahájeny výkopové práce na části C5 Dovolíli klimatické podmínky bude pokračovat na rozprostření ornice na části C4 po provedení celkové tlakové zkoušky SO 2.11 ČS Častohostice Demontáže potrubí a montáž nové technologie 27

28 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Projekt 3 rekonstrukce vodovodního přivaděče ČS Ovčírna Třebíč SO 3.01 Vodovodní potrubí přivaděčevýměna Pokračování přípravných prací prací na řadech B1 a B8 Projekt 4 rekonstrukce vodovodního přivaděče Heraltice Třebíč SO 4.01 Vodovodní potrubí přivaděčevýměna pokračování prací výkop rýhy pro pokládku vodovodního potrubí DN 250 kladení potrubí TLT DN 250 cca 2200m další tlaková zkouška vodovodního potrubí SO 4.05 Podchody pod silnicemi dokončení protlaků SO 4.07 Podchody pod železnicí dokončení protlaků SO 4.11 Vodojem Borovina stavební práce vyzdívání stěn začátek sanačních prací na druhé akum.komoře stavební úpravy v armaturní komoře dokončovací práce na technologickém propoji příprava na předání provozovateli akumulační nádrže č.1 do provozu 3.4 změny oproti projektové dokumentaci předpokládaná změna protlaku č.1 pod železnicí.jedná se o změnu průměru a technologie protlačování (z DN 500 na DN 1000mm, technologií beraněním nelze protlak provést a nahrazující technologie provádění zřejmě bude hydraulickým protlačováním s rozpojováním horniny na čele protlaku pomocí ručních trhacích prací). Bude nutno prověřit na místě samém dle skutečnosti pracovníci zhotovitel, podzhotovitelé, použité strojní vybavení Firma VHSplus Pracovní zařazení Počet pracovníků Poznámka vlastní ostatní Stavbyvedoucí 1 1 Mistr 1 Dělníci HSV 14 2 Specialisté 4 2 Sanační práce Strojní vybavení Počet Poznámka 28

29 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko vlastní ostatní Auta osobní 2 1 Auta nákladní 2 Nakladače 1 Bagry a rypadla 1 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 2 Ostatní 1 Vysokotlaké otryskávací zařízení Firma Imos Brno Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 2 Mistr 0 Dělníci HSV 8 Specialisté 4 Vodovodní montér Strojní vybavení Počet vlastní ostatní Auta osobní 1 Auta nákladní 1 Nakladače 1 Bagry a rypadla 2 Hutnící technika 1 Jeřáby 1 Drobná mechanizace 1 Ostatní Poznámka Firma Veselý Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 1 1 Mistr 1 Dělníci HSV 9 5 Specialisté 5 2 Vodovodní montér Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 1 1 Auta nákladní 1 Nakladače Bagry a rypadla 2 Hutnící technika 1 Jeřáby Drobná mechanizace 3 2ks kalové čerpadlo,1ks elektrocentrála 29

30 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Firma VHS Vysočina Pracovní zařazení Počet pracovníků poznámka vlastní ostatní Stavbyvedoucí 1 2 Mistr 0 0 Dělníci HSV 12 8 Specialisté 2 8 protlaky,sanace,izolace Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 2 4 Auta nákladní 2 1 Nakladače 1 UNC Bagry a rypadla 4 Traktorbagr,buldozer Hutnící technika 1 Jeřáby 1 Autojeřáb Drobná Bourací kladivo,hutnící pěch,vysokotlaké 2 2 mechanizace otryskání,sanační omítačka Cisterna na vodu 1 Protlačovací zařízení 1 Čistící zařízení potrubí 1 Firma Envi pur Počet pracovníků Pracovní zařazení vlastní ostatní Stavbyvedoucí 1 Mistr 1 Dělníci HSV Specialisté 6 poznámka Strojní vybavení Počet vlastní ostatní Poznámka Auta osobní 2 Drobná mechanizace Strojní vybavení 3 Svářečka TIG,MIG,elektrický naviják, Ostatní kyslíkoacetylénová souprava pro řezání 1 ocelového potrub 30

31 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko pracovníci správce stavby hlavní manažer projektu ing. Lubomír Krupica zástupce hlavního manažera ing. Petr Vašíček expert senior ing. Rudolf Stolař expert junior č.1 ing. Zdeněk Havelka expert junior č.2 ing. Jiří Němec finanční expert. Zuzana Schützová právní expert JUDr. Jiří Hanaček technolog expert ing. Ladislav Tuhovčák, CSc. geotechnik expert ing. Jan Kříž administrativa Mgr. Lenka Smejkalová 3.6 materiály dodávány průběžně dle objednávek Projekt 1 materiál objednáno dodání dodavatel potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM uzavírací klapka mezipřírubová centrická DN 400 PN 10 s ovládáním ruční převodovkou; materiálové provedení: tělo tvárná litina s nástřikem Rilsan, disk nerez AISI 316, manžeta EPDM, hygienický atest pro trvalý kontakt s pitnou vodou potrubní spojka axiálně pevná pro všechna kovová potrubí, materiál pláště , šrouby /1.4435, čepy /1.4435, kotvící kroužek , nerezová vložka /HDPE, těsnící manžeta EPDM zpětná klapka DN 150 Řetězový shrabovák pro stírání dna 6,0x6,0/3,5 m, sestava: převodovka SEW včetně pohonu 400 V, 0,12 kw, indukční spínač pohybu řetězu, 2 sd hnaný řetěz plast odolný UV záření 39. týden 39. týden 39. týden 39. týden 37. týden průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne průběžně od 44. týdne Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Jihomoravská armaturka, spol. s r.o. Lipová alej 3087/ Hodonín Hennlich industriatechnik, spol. s r.o. O.z. Hydrotech Českolipská Litoměřice Jihomoravská armaturka, spol. s r.o. Lipová alej 3087/ Hodonín Radniční 28 Řetězový shrabovák pro stírání dna a hladiny 6,0x30,0/3,5 m, sestava: převodovka SEW včetně pohonu 400 V, 0,36 kw, indukční spínač pohybu řetězu, 2 sd hnaný řetěz plast odolný UV záření norná stěna šířka 6000 mm, výška 2000 mm, rám z U nosníků nerez tř , výplň PP tl. 80 mm hyg. atest pro trvalý styk s pitnou vodou záchytný žlab kalu délka 6 m, nerez plech tl. 3 mm, ozubená stavitelná přelivná hrana, provedení podle výkresové dokumentace Radniční 28 Radniční 28 Radniční 28 31

32 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Systém náhrady mezidna u vodárenských filtrů s dvousměrným průtokem pracích médií pro plochu 18 m 2 Dmychadlo pracího vzduchu Q=1722 m 3 /h, p=160 kpa, 400 V, 45 kw, úprava pro FMO. 37. týden 39. týden dle HMG dle HMG F.B. Leopold Company USA Kubíček VHS s.r.o. VelkéLosiny Prací čerpadlo Q= 139 l/s, H= 30 m, úprava motoru pro FMO. dle HMG LK Pumpservice, s.r.o. Praha 9 Vratné čerpadlo zafiltrování Q=20 l/s, H=19 m. dle HMG LK Pumpservice, s.r.o. Praha 9 Filtrační systém s mezidnem a trubním rozvodným systémem: 37. týden dle HMG F.B. Leopold Company USA Náplň filtrů granulované aktivní uhlí (GAU) splňuje požadavky US Food Chemical Codex (4.vydání z roku 1996) 36. týden prosinec Vulcascot s.r.o Brno Zásobní nádrž koncentrovaného koagulantu objem 20 m 3, Zásobní nádrž koncentrovaného koagulantu objem 10 m 3 Míchadlo koncentrovaného koagulantu Rozpouštěcí a zásobní nádrž koagulantu objem 3,5 m 3 Míchadlo roztoku koagulantu Dávkovací čerpadlo koagulantu Příslušenství dávkovacího čerpadla: Rozpouštěcí a zásobní nádrž pomocného koagulantu objem 1 m 3 Rozpouštěcí a zásobní nádrž vápenného mléka užitný objem min. 2,5 m 3 Šnekový dopravník vápenného hydrátu Automatické výklopné váhy: můstková váha uložená v kotevním rámu na podlaze Míchadlo roztoku vápenného mléka Rozpouštěcí a zásobní nádrž vápenné vody užitný objem min. 2,5 m 3 Míchadlo roztoku vápenné vody Dávkovací čerpadlo vápenné vody dvojhlavé, membránové Příslušenství dávkovacího čerpadla Rozpouštěcí a zásobní nádrž síranu amonného objem 1 m 3 Míchadlo roztoku síranu amonného 32

33 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Dávkovací čerpadlo síranu amonného Příslušenství dávkovacího čerpadla podtlakový regulátor do 4 kg/h pro přímou montáž na láhev, se sacím ventilem Kompresor pro kalolis a promíchávání vápna Čerpadlo dopravy písku Čerpadlo výtlak Jemnice při souběhu všech 3 čerpadel Čerpadlo vypouštění akumulací Čerpadlo pro vyčerpání vody ze skladů filtračního písku dle HMG LK Pumpservice, s.r.o Praha 9 dle HMG LK Pumpservice, s.r.o Praha 9 dle HMG LK Pumpservice, s.r.o Praha 9 dle HMG LK Pumpservice, s.r.o Praha 9 Měření ph"convertible" digitální diferenční ph snímač prosinec Hach Lange s.r.o Praha 4 Měření zákalubypass digitální zákalová procesní sonda prosinec Hach Lange s.r.o Praha 4 Měření absorpceoptická digitální sonda pro měření org. látek absorbujících v UV oblasti prosinec Hach Lange s.r.o Praha 4 Měření volného chlorufotometr s metodou stanovení volného chloru při ph prosinec Hach Lange s.r.o Praha 4 Měření celkového chlorufotometr s metodou stanovení celkového chloru při ph 5,1 po přídavku jodidu. prosinec Hach Lange s.r.o Praha 4 Další měření, příslušenství a práce prosinec Hach Lange s.r.o Praha 4 materiál objekt objednáno dodání dodavatel Potrubí TLT DN 500,400 Projekt Tvarovky DN 500,400 Projekt Armatury DN 500,400 Projekt Potrubí TLT DN 250 Projekt Tvarovky DN 250 Projekt Armatury DN 250 Projekt Armatury DN 250 Projekt Tvarovky DN 250 Projekt Potrubí TLT DN 250 Projekt průběžně od 15r.9. průběžně od 15r.9. průběžně od 15r.9. Průběžně od Průběžně od Průběžně od Průběžně od Průběžně od Průběžně od EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč EMVAK Třebíč

34 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 4. Harmonogramy 4.1 celkový revize č.1 ze dne

35 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko 4.2 jednotlivé části v tomto měsíci probíhaly práce na projektu č. 1, č.2 a č.4. Práce na projektu č.3 byly zahájeny ale, budou fakturovány až v měsíci únoru. 4.3 finanční plnění od počátku stavby k Od počátku v ( Eur) Část stavby Celkový objem dle výkazu (Eur) Plán dle HMG Skutečnost Všeobecné položky Projekt Projekt Projekt Projekt Projekt Celá stavba zdůvodnění a řešení odchylek v tomto měsíci byl objem finančního plnění celé stavby nižší oproti plánovanému objemu o 349 tisíc Eur.Tento rozdíl vznikl tím, že na Projektu 1 byly práce na technologii zpomaleny a zároveň v části Všeobecné položky nebyly fakturovány práce na realizační dokumentaci.tento schodek bude vyrovnán v následujících měsících. 5. Požadavky investora, správce stavby a zhotovitele Vzhledem ke skutečnosti, že práce probíhají za plného provozu na ÚV Štítary, zhotovitel bude postupovat v souladu s hygienickými předpisy, v součinnosti s provozovatelem a bude dbát jeho pokynů a nařízení. Práce na přivaděčích budou postupovat v souladu s harmonogramem, zhotovitel urychlí práce na terénních úpravách za účelem předávání pozemků vlastníkům a nájemcům pro provedení jarních prací 35

36 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Přehled změn Projekt Zajištění kvality pitné vody ve vodárenské soustavě JZ Moravy region Třebíčsko SOD označení datum cenové porovnání celkový vztah předmět změny změny stavby objektu předložení schválení sleva navýšení mezisoučet k SOD EUR EUR EUR % LEDEN 2008 PV/001 projekt 2 SO 2.01 prodloužení řadu C , ,12 0,035 PV/002 projekt 1 PS1.01 zkapacitnění haly A , ,89 0,087 Znojmo 21,1, Bezpečnost práce,vliv na životní prostředí Pracovníci zhotovitele jsou proškolení z BOZP a PO a absolvovali školení a zdravotní prohlídky nutné pro práce na vodárenských objektech. Kontrolu dodržování bezpečnosti práce provádí mistr a stavbyvedoucí. Během minulého období nebyly zjištěny žádné přestupky v oblasti bezpečnosti práce a požární ochrany a nebyly zjištěny negativní vlivy na životní prostředí 7. Zkoušky neobsazeno 8. Přílohy fotodokumentace Příloha č

37 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 1 Projekt č.1 demolice dlažby v hale B Příloha č. 2 Projekt č.1 okolí pískových filtrů 37

38 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 3 Projekt č.1 vnitřní kanalizace Příloha č. 4 Projekt č.1 nová okna 38

39 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 5 Projekt č.1 nová okna Příloha č. 6 Projekt č.1 nové vstupní dveře 39

40 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 7 Projekt č.1 roštnice v pískových filtrech Příloha č. 8 Projekt č.1 PS 1 Technologie úpravny vody 40

41 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 9 Projekt č.1 Technologie tvarovky nerezového potrubí Příloha č. 10 Projekt č.1 Technologie vložkované prostupy 41

42 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 11 Projekt č.1 Technologie vložkované prostupy Příloha č. 12 Projekt č.1 PS 1 Technologie úpravny vody 42

43 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č. 13 Projekt 4 Vodovodní potrubí potrubí se zemním vodičem Příloha č.14 Projekt 4 zemní práce 43

44 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha č.15 Projekt 4 zásyp výkopu Příloha 16 Projekt 4 SO 4.11 Vodojem Borovina 44

45 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha 17 Projekt 4 SO 4.11 Vodojem Borovina 45

46 Zajištění kvality pitné vody ve vodárenské soustavě jihozápadní Moravyregion Třebíčsko Příloha 18 Projekt 4 SO 4.11 Vodojem Borovina Příloha 19 Projekt 4 SO 4.11 Vodojem Borovina 46
