Odkanalizování ZŠ Dubí - Běhánky - kanalizační přípojka splašková D1.1 technická zpráva Stupeň: US

Transkript

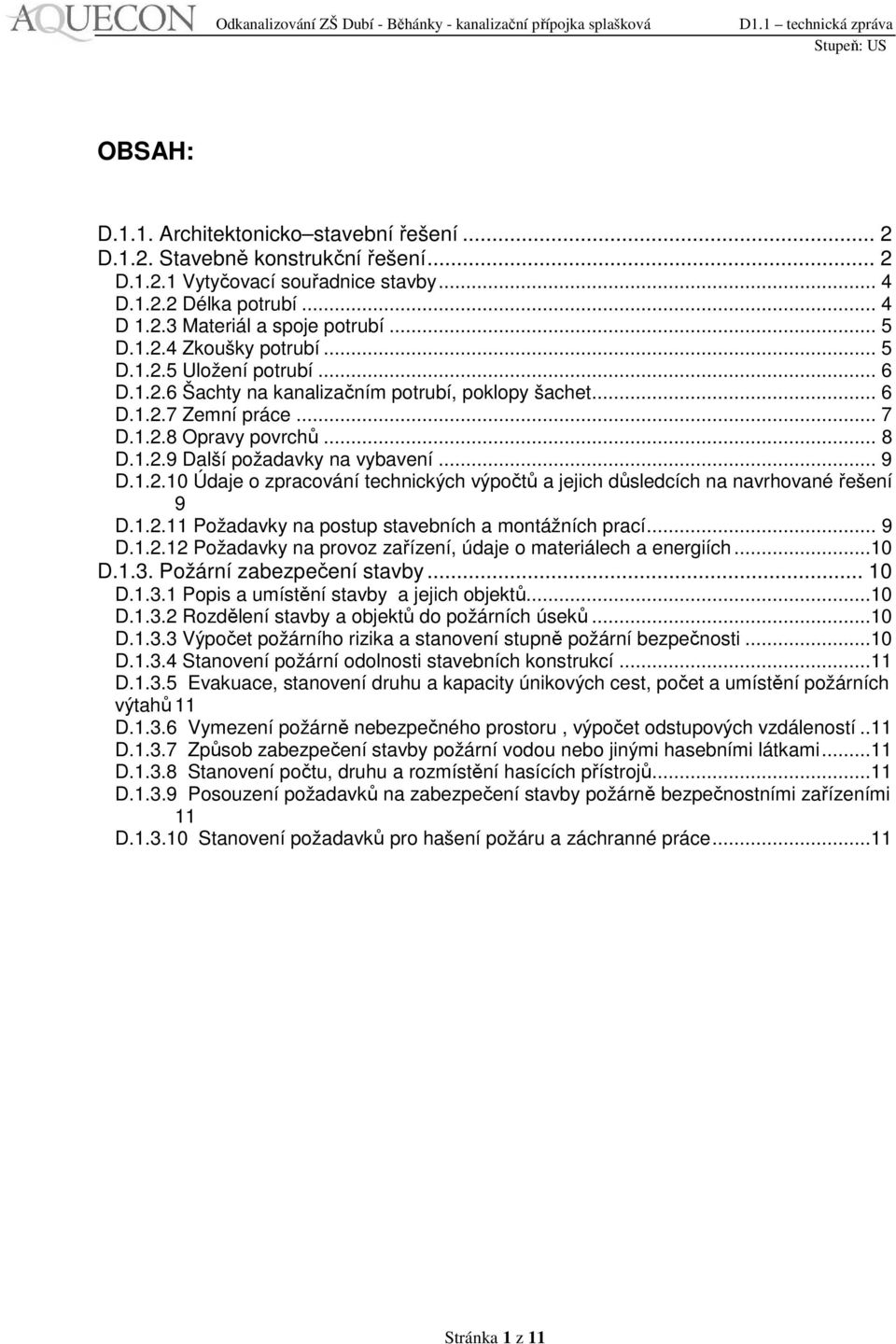

1 OBSAH: D.1.1. Architektonicko stavební řešení... 2 D.1.2. Stavebně konstrukční řešení... 2 D Vytyčovací souřadnice stavby... 4 D Délka potrubí... 4 D Materiál a spoje potrubí... 5 D Zkoušky potrubí... 5 D Uložení potrubí... 6 D Šachty na kanalizačním potrubí, poklopy šachet... 6 D Zemní práce... 7 D Opravy povrchů... 8 D Další požadavky na vybavení... 9 D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení 9 D Požadavky na postup stavebních a montážních prací... 9 D Požadavky na provoz zařízení, údaje o materiálech a energiích...10 D.1.3. Požární zabezpečení stavby D Popis a umístění stavby a jejich objektů...10 D Rozdělení stavby a objektů do požárních úseků...10 D Výpočet požárního rizika a stanovení stupně požární bezpečnosti...10 D Stanovení požární odolnosti stavebních konstrukcí...11 D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů 11 D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností..11 D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami...11 D Stanovení počtu, druhu a rozmístění hasících přístrojů...11 D Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními 11 D Stanovení požadavků pro hašení požáru a záchranné práce...11 Stránka 1 z 11

2 D.1.1. Architektonicko stavební řešení Jedná se o podzemní liniovou stavbu architektonicko-stavení řešení nebylo posuzováno. D.1.2. Stavebně konstrukční řešení STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ VYCHÁZÍ Z INVESTIČNÍHO ZÁMĚRU INVESTORA. Technické řešení kanalizace zpracované v projektu koresponduje s přesností poskytnutých a rekognoskací upřesněných podkladů. Navržené konstrukce je možné upravit na základě skutečností zjištěných ve výkopu po souhlasu projektanta, investora a provozovatele. Stavba kanalizační stoky Jedná se o podzemní liniovou stavbu urbanistické a architektonické řešení nebylo posuzováno. Základní kapacity splašková kanalizace PP UR2 DN 250 a 300 mm celková délka: 167,00 m, přípojky PVC DN kusy. Stavba kanalizačního potrubí kanalizační přípojka splašková k ZŠ Dubí Běhánky bude postavená v otevřeném výkopu, včetně přepojení stávajících kanalizačních přípojek ze školy a osazení potřebných revizních kanalizačních šachet. Trasa stavby kanalizace je směrově i výškově vedena v maximální možné míře v koordinaci s ostatními IS (plyn, kabely NN, VO). Začátek úseku tvoří páteřní stoka K DN300 v místní komunikaci ulice Dlouhá směrem na Dubí Běhánky, kde se před touto lokalitou napojuje do stávající betonové stoky DN 1200 do nové betonové revizní šachty. Na páteřní stoku je kolmo napojené pokračovaní stoky K DN250 ze školního pozemku. Na školním pozemku budou demontovaný dvě staré šachty a postavené nové šachty se změnou směru odtoku odpadních splaškových vod. Na nové šachty budou přepojené stávající přípojky (3 ks) ze školy. Na přepojení stávajících přípojek bude použito vysazení 1m plastového potrubí PVC DN200. Spojení stávajícího a nového potrubí pro přepojení bude provedeno pomocí spojných přechodových manžet a vyrovnávacích těsnění. Výškové řešení je nutné zkoordinovat se skutečným stavem zjištěným ve výkopu. Stávající kanalizační šachty budou zdemolované a odpad ekologicky zlikvidován. Stávající přepojení potrubí kanalizačních přípojek do šachet bude provedeno Stránka 2 z 11

3 pomoci šachtových vložek, potrubí PVC DN200 v délce 1,0 m, dvou kolen 45 0 PVC DN200 pro výškové vyrovnání (bude upřesněno na místě stavby) a přechodky kamenina-pvc DN200. Umístění jednotlivých přípojek je nutné zkoordinovat v rámci stavby dle skutečnosti zjištěné ve výkopu. Poklopy a rámy šachet jsou navrženy typu BEGU. Poklopy na třídu zatížení D400 navrženy s odvětráním. Stávající betonové potrubí v trase kanalizace bude demontováno a ekologicky zlikvidováno. Stávající septik (4x4x3 m) bude vyčerpán, zrušen do hloubky 1,0 m a zahozen demolovaným betonem a výkopovou zeminou, případně muže byt vyčištěn a použit jako nádrž na dešťovou vodu pro zalévaní trávníku nebo jiné podobné účely. Směrové vedení stoky je nutné koordinovat se skutečností vedení ostatních IS zjištěných při stavbě. Zákresy ostatních IS obdržených od jednotlivých správců jsou pouze informativní, avšak trasa kanalizace byla uzpůsobena jejich vedení z důvodu dodržení prostorové normy ČSN Obrázek 1 - pohled na konec trasy kanalizace na pozemku ZŠ Dubí - Běhánky v ul. Dlouhá Stránka 3 z 11

4 Obrázek 2 - pohled na začátek trasy kanalizace v ul. Dlouhá D Vytyčovací souřadnice stavby KANALIZACE: Stoka K Š06 - X= Y= Š04 - X= Y= Š03 - X= Y= Š02 - X= Y= Š01 - X= Y= D Délka potrubí Délka kanalizační stoky PP UR2 DN ,0 m Délka kanalizační stoky PP UR2 DN250-63,0 m Přepojení 3 ks kanalizačních přípojek PVC DN200-3,0 m POTRUBÍ CELKEM 170,0 m Stránka 4 z 11

5 D Materiál a spoje potrubí Poznámka: při stavbě bude nutno po zjištění skutečného materiálu stávající přípojky osadit odpovídající přechodku (spoj) z nové přípojky na přípojku stávající. HLAVNÍ STOKA K PP Ultra Rib 2 DN300 Technická specifikace - polypropylenová plnostěnná žebrovaná kanalizační trouba hrdlová, šedobílé barvy, DN 300/335x3,7 mm, kruhová tuhost SN 10 (10 kn/m 2 ), délka trub 2, 3 a 5 m, spojovací systém hrdlo - těsnicí kroužek SBR, vyráběná v souladu s ČSN EN a DIN HLAVNÍ STOKA K PP Ultra Rib 2 DN250 Technická specifikace - polypropylenová plnostěnná žebrovaná kanalizační trouba hrdlová, šedobílé barvy, DN 250/280x 3,4 mm, kruhová tuhost SN 10 (10 kn/m 2 ), délka trub 2, 3 a 5 m, spojovací systém hrdlo - těsnicí kroužek SBR, vyráběná v souladu s ČSN EN a DIN Přepojení stávajících přípojek - PVC DN 200 Technická specifikace hladká kanalizační trouba hrdlová z neměkčeného polyvinylchloridu DN 200/225x4,9 mm, kruhová tuhost SN 4 (4 kn/m 2 ), délka trub 0.5, 1, 2, 3 a 5 m, hrdlová s pryžovým těsněním, vyráběná v souladu s ČSN EN a ČSN EN Stávající přepojení potrubí kanalizačních přípojek do šachet bude provedeno pomoci šachtových vložek, potrubí PVC DN200 v délce 1,0 m, dvou kolen 45 0 PVC DN200 pro výškové vyrovnání (bude upřesněno na místě stavby) a přechodky kamenina-pvc DN200. D Zkoušky potrubí Tlaková zkouška těsnosti kanalizačního potrubí se provádí podle ČSN a norem souvisejících. Stránka 5 z 11

6 D Uložení potrubí ULOŽENÍ KANALIZAČNÍHO POTRUBÍ Kanalizační potrubí bude ukládáno do hloubky dle podélného profilu. Pod potrubím bude proveden hutněný podsyp štěrkopískem popř. štěrkodrtí frakce 0-22 mm v tl. 100mm. Podsyp potrubí bude proveden se středovým úhlem uložení 120. Obsyp (boční a krycí) bude proveden hutněným štěrkopískem nebo štěrkodrtí frakce 0-22 mm. Hutnění obsypu a zásypu bude provedeno po mm. Na zhutněném obsypu 300 mm nad potrubím bude osazena výstražná fólie šedé barvy. V případě výskytu podzemní vody bude na jedné straně dna výkopu provedena rýha o rozměrech 0,2 x 0,2 m s uložením perforovaného drenážního potrubí PVC DN100 do štěrkového lože Po dokončení stavby bude tato drenáž nefunkční. Na obsyp bude proveden hlavní zásyp viz zemní práce. Ukládání potrubí pro přepojení přípojek bude prováděno stejně, jako uložení hlavní stoky. Uložení potrubí bude prováděno v souladu s pokyny výrobce potrubí a dle jeho technických podkladů. D Šachty na kanalizačním potrubí, poklopy šachet Revizní kanalizační šachty budou betonové DN1000 s kónusem (nebo stropní deska) na poklop DN600. Konstrukce kanalizačních šachet je navržena z prefabrikovaných kusů šachtového dna, skruží, kónusu a vyrovnávacích prstenců. Dnový kus kanalizační šachty bude tvořen kompaktním dnem z jedné betonové směsi (vyrobeno v betonárně včetně žlabu resp. nástupnic uvnitř šachty). V šachtě budou osazena ocelová stupadla s povrchovou úpravou z plastu. Kanalizační dna budou ukládány (betonovány) na štěrkopískový poklad frakce 0-22 mm v tl. 100 mm. Šachty musí být vodotěsné, zhotovené dle ČSN EN 1917 (zvláštní pozornost je nutno věnovat spojení šachty a kanalizačních trub). Ve výkazu šachet jsou uvedena prefabrikovaná dna, variantně lze použít i monolitická (betonovaná na místě). Tato dna musí ale splňovat minimálně stejné vlastnosti jako osazené dnové kusy z prefabrikátu. Stránka 6 z 11

7 Do prefabrikovaných dnových kusů budou napojeny přepojovací potrubí přípojek PVC DN200 v délce 1,0 m Stávající přepojení potrubí kanalizačních přípojek do šachet bude provedeno pomoci šachtových vložek, potrubí PVC DN200 v délce 1,0 m, dvou kolen 45 0 PVC DN200 pro výškové vyrovnání (bude upřesněno na místě stavby) a přechodky kamenina-pvc DN200. Konstrukce dnového kusu šachty a směrové a výškové vedení přepojovacích potrubí je nutné koordinovat se skutečností zjištěnou ve výkopu, zejména směrové nátokové úhly a sklon přepojovacích potrubí. POKLOPY Rámy i poklopy budou provedeny z tvárné litiny a betonu (BEGU) na třídu zatížení D400. V případě potřeby budou použity vyrovnávací prstence. Poklopy budou opatřeny otvory pro odvětrání. D Zemní práce Vzhledem k navrženým podélným profilům bude probíhat hloubení jam (rýh) v hloubce u kanalizace okolo 2,3 m stoka K a 3,7 m šachta Š01. Vzhledem k hloubce výkopů a šíři komunikace předepisuje projekt pažení! Pažení stěn výkopu je možné zajistit např. pomocí pažících boxů. Šířka výkopu jam (rýh) je navržena ve svisle pažené rýze dle ČSN EN 1610 a ČSN Před záhozem potrubí bude provedeno geodetické zaměření stok a odboček včetně hloubek uložení. Šířka výkopu pro uložení kanalizačního potrubí viz výkres uložení potrubí. Hlavní zásyp, hutnění: V rámci zemních prací a obnovy komunikace bude postupováno dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací Stránka 7 z 11

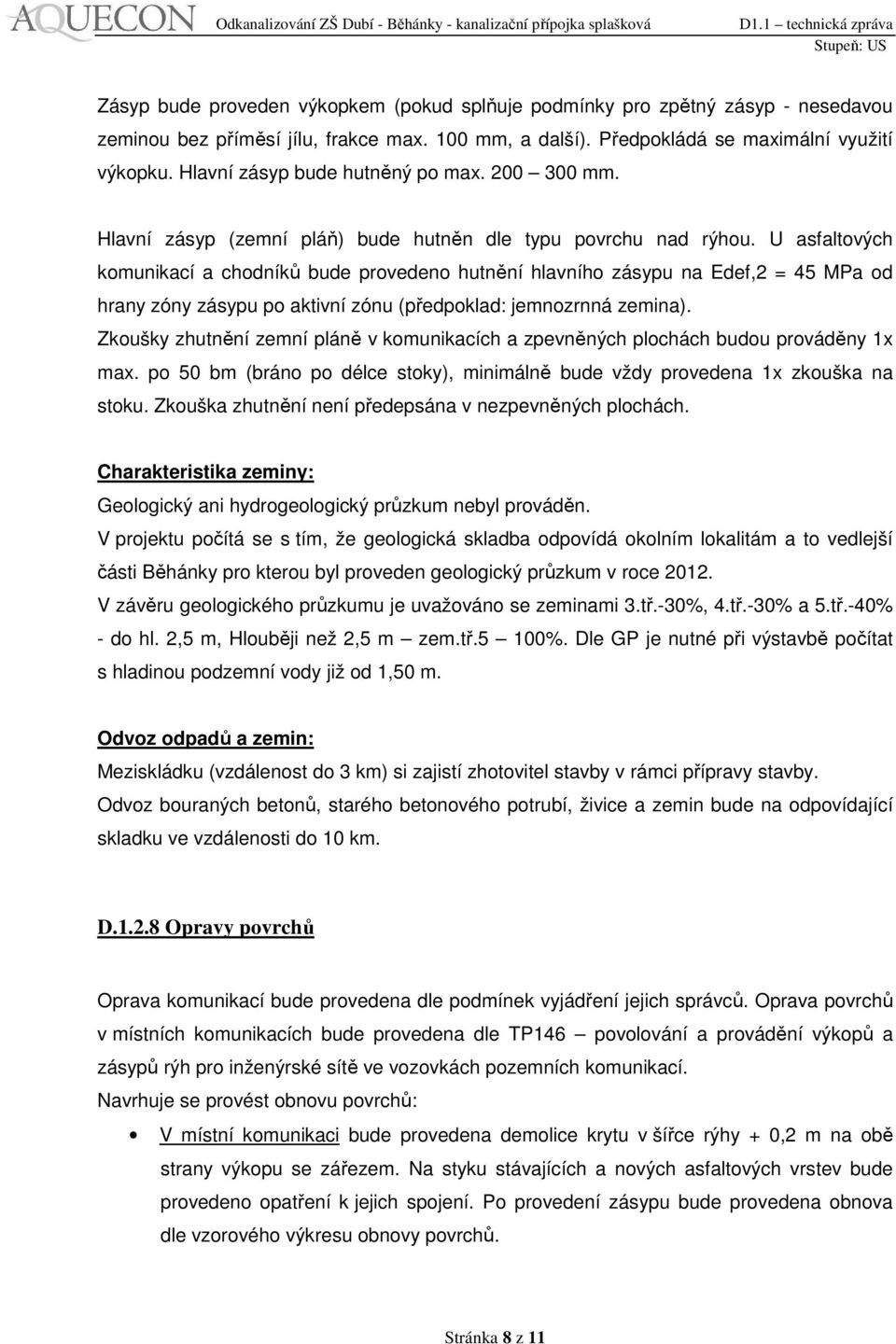

8 Zásyp bude proveden výkopkem (pokud splňuje podmínky pro zpětný zásyp - nesedavou zeminou bez příměsí jílu, frakce max. 100 mm, a další). Předpokládá se maximální využití výkopku. Hlavní zásyp bude hutněný po max mm. Hlavní zásyp (zemní pláň) bude hutněn dle typu povrchu nad rýhou. U asfaltových komunikací a chodníků bude provedeno hutnění hlavního zásypu na Edef,2 = 45 MPa od hrany zóny zásypu po aktivní zónu (předpoklad: jemnozrnná zemina). Zkoušky zhutnění zemní pláně v komunikacích a zpevněných plochách budou prováděny 1x max. po 50 bm (bráno po délce stoky), minimálně bude vždy provedena 1x zkouška na stoku. Zkouška zhutnění není předepsána v nezpevněných plochách. Charakteristika zeminy: Geologický ani hydrogeologický průzkum nebyl prováděn. V projektu počítá se s tím, že geologická skladba odpovídá okolním lokalitám a to vedlejší části Běhánky pro kterou byl proveden geologický průzkum v roce V závěru geologického průzkumu je uvažováno se zeminami 3.tř.-30%, 4.tř.-30% a 5.tř.-40% - do hl. 2,5 m, Hlouběji než 2,5 m zem.tř.5 100%. Dle GP je nutné při výstavbě počítat s hladinou podzemní vody již od 1,50 m. Odvoz odpadů a zemin: Meziskládku (vzdálenost do 3 km) si zajistí zhotovitel stavby v rámci přípravy stavby. Odvoz bouraných betonů, starého betonového potrubí, živice a zemin bude na odpovídající skladku ve vzdálenosti do 10 km. D Opravy povrchů Oprava komunikací bude provedena dle podmínek vyjádření jejich správců. Oprava povrchů v místních komunikacích bude provedena dle TP146 povolování a provádění výkopů a zásypů rýh pro inženýrské sítě ve vozovkách pozemních komunikací. Navrhuje se provést obnovu povrchů: V místní komunikaci bude provedena demolice krytu v šířce rýhy + 0,2 m na obě strany výkopu se zářezem. Na styku stávajících a nových asfaltových vrstev bude provedeno opatření k jejich spojení. Po provedení zásypu bude provedena obnova dle vzorového výkresu obnovy povrchů. Stránka 8 z 11

9 V případě, že při výkopu dojde k vytvoření kaverny nebo k poklesu konstrukce, musí být přesah opravy stmelených vrstev rozšířen minimálně na šířku kaverny resp. poklesu. Skladby povrchů budou provedeny dle původního stavu. Při dotčení silničních nebo chodníkových obrub bude provedena jejich obnova do původního stavu. Předpokládá se nutnost demontáže a následného opětovného osazení betonových silničních obrub do betonového lože v celkové délce cca 5 m. V případě poškození silničních obrub dojde k jejich náhradě za nové kusy. V případě dotčení stávajícího odvodnění komunikace bude provedena jeho obnova dle původního stavu. Na rekonstruovaném úseku se nenachází vodorovné dopravní značení. D Další požadavky na vybavení Další požadavky na vybavení nejsou. D Údaje o zpracování technických výpočtů a jejich důsledcích na navrhované řešení Liniová stavba - kanalizační přípojka splašková k ZŠ Dubí - Běhánky je celá navržená jako nová stavba. Předpokládané množství nově vzniklých odpadních splaškových vod cca 1200,0 m 3 /rok (300 dnů), 120,0 m 3 /měs, 4,0 m 3 /den. Maximální průtok - 10,35 m 3 /hod a 2,875 l/s (součinitel max hodinové nerovnoměrnosti 6,9 pří 24 hodinovém provozu a 20,7 pří 8 hodinovém provozu). Vypočet vychází z obsazení školy cca 160 žáků a specifické spotřebě 25 l/(žák d) včetně zaměstnanců. Jiné technické výpočty nebyly vyžadované. D Požadavky na postup stavebních a montážních prací Stavební a montážní práce musí být v souladu s projektovou dokumentací. Při stavebních a montážních pracích musí být dodrženy podmínky bezpečnosti práce a ochrany životního prostředí dle příslušných norem směrnic a vyhlášek. Stránka 9 z 11

10 Stavební a výkopové práce v blízkosti ostatních IS budou prováděny dle požadavků správců těchto sítí (výkopy do 1 m od IS budou prováděné ručně, apod.). Zhotovitel stavby zajistí vypracování harmonogramu prací. Při stavbě je nutné zachovat vjezdy (provizorně zabezpečit) do dvorů jednotlivých objektů podél komunikace. V rámci stavby kanalizace je nutné zajistit odvod splaškových vod nad rekonstruovaným úsekem provedení ucpávky potrubí a čerpání do kanalizace pod rekonstruovaným úsekem (stavebním úsekem v jednotlivé etapě). D Požadavky na provoz zařízení, údaje o materiálech a energiích Vzhledem k charakteru stavby se toto hledisko neposuzuje. Stavba nemá žádná technologická zařízení. D.1.3. Požární zabezpečení stavby D Popis a umístění stavby a jejich objektů Staveniště tvoří zpevněná asfaltová komunikace (místní komunikace), přilehlé chodníky (asfalt), betonová plocha a nezpevněné plochy na školním pozemku. Objekt rekonstrukce je rozmístěn v zastaveném území, v bytové a rodinné zástavbě. Přepojení stávajících přípojek ze školy bude probíhat ve výkopu pro hlavní potrubí. Nová trasa kanalizace bude uložená v koordinaci s ostatními IS (dodržení prostorové normy). Jedná se o stavbu podzemní inženýrské sítí - kanalizace. Stavba kanalizačního potrubí kanalizační splašková přípojka k ZŠ Dubí Běhánky bude postavená v otevřeném výkopu, včetně přepojení stávajících kanalizačních přípojek ze školy a osazení potřebných revizních kanalizačních šachet. D Rozdělení stavby a objektů do požárních úseků Neřeší se u tohoto typu stavby. D Výpočet požárního rizika a stanovení stupně požární bezpečnosti Neřeší se u tohoto typu stavby. Kanalizační stoka je navržena k odvodu splaškových vod. Stránka 10 z 11

11 D Stanovení požární odolnosti stavebních konstrukcí Neřeší se u tohoto typu projektu. D Evakuace, stanovení druhu a kapacity únikových cest, počet a umístění požárních výtahů Neřeší se u tohoto typu stavby D Vymezení požárně nebezpečného prostoru, výpočet odstupových vzdáleností Neřeší se u tohoto typu stavby D Způsob zabezpečení stavby požární vodou nebo jinými hasebními látkami Neřeší se u tohoto typu stavby D Stanovení počtu, druhu a rozmístění hasících přístrojů Neřeší se u tohoto typu stavby. Vzhledem k charakteru stavby nejsou kladeny požadavky na požární bezpečnost. D Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními Neřeší se u tohoto typu stavby. D Stanovení požadavků pro hašení požáru a záchranné práce Neřeší se u tohoto typu stavby. Stránka 11 z 11
