1 PRŮVODNÍ A TECHNICKÁ ZPRÁVA DOKUMENTACE PRO ÚZEMNÍ SOUHLAS k.ú Oldřišov Datum: leden 2013 č. zakázky: I/2013 k.ú Oldřišov Stránka 1

2 1. IDENTIFIKAČNÍ ÚDAJE Označení stavby: Objednatel: Zodpovědný projektant: Vypracoval: k.ú. Oldřišov obec Oldřišov Slezská č.p.135 Oldřišov Projekční ateliér - PS Ing. Petra Pospíšilová Bílovecká OPAVA IČO AI pro obor pozemní stavby č ing. Dagmar Hrubovská kancelář: Bílovecká 1, Opava tel: IČO ÚDAJE O UMÍSTĚNÍ STAVBY a) Umístění stavby Obec: ulice Kraj: Katastrální území: Oldřišov Svobody č.pop.29, Oldřišov Moravskoslezský Oldřišov b) Stavební pozemek, majetkoprávní vztah Tato PD řeší úpravu stávající zahrady u mateřské školy v Oldřišově. Pozemek zahrady, p.č 597 a p.č.598 a objekt mateřské školy p.č.599 je ve vlastnictví obce Oldřišov. Zahrada je v rovinatém terénu, přístup na zahradu je z p.č.600 a z p.č.626/1 pozemky jsou rovněž ve vlastnictví obce Oldřišov. Číslo parcely druh využití výměra v m 2 vlastník dotčené dle KN 597 zahrada 96 ad ost.pl. sport., rekreační pl. 376 ad zast.pl. a nádvoří 333 ad.1 Číslo parcely druh využití výměra v m 2 vlastník sousedící dle KN 595 zahrada 243 ad zp.plocha a nádvoří. 711 ad ost.pl. ost.kom. 408 ad.1 626/1 ost.pl. ost.kom ad.1 k.ú Oldřišov Stránka 2

3 Adresy vlastníků 1) Obec Oldřišov,Slezská 135, Oldřišov, ) Kristiána Schwachová, Svobody 28, Oldřišov, ) Bujoková Marie, Hlinská 30, Oldřišov c) Dopravní a technická infrastruktura v území Dopravní infrastruktura: Hlavní přístup do školní zahrady je z ulice Svobody. Není potřeba nově se napojovat na dopravní infrastrukturu. Technická infrastruktura: - Nadzemní vedení NN sloup NN v zahradě, bude probíhat práce v ochranném pásmu NN, nebude se zasahovat do sloupu. - Vodovodní přípojka, není ve vlastnictví SMVaKu, osazování herních prvků bude s ohledem na umístění přípojky. V současnosti není známo přesné vedení, vedení přípojky bude vytýčeno před výkopovými pracemi. - sdělovací vedení O 2 práce v blízkosti vedení při bourání stávajícího oplocení a při jeho zpětné výstavbě. - Návrh nevyžaduje napojení na technickou infrastrukturu. 3. ZÁKLADNÍ ÚDAJE O STAVBĚ a) POPIS STAVBY Stávající stav zahrady: Na zahradě se nachází dřevěný domeček využívaný pro uskladnění nářadí, pískoviště, vzrostlý strom, přístřešek pro kola z makrolomu, velké betonové schodiště (v rámci PD MŠ bude zrušeno), dlážděná plocha ze skládané betonové dlažby. Ostatní plochy jsou zatravněny. Stávající oplocení zahrady: - mezi p.č.598, 597 a p.č.596 se nachází plot z keramických tvarovek a bílých vápenocementových cihel. Výška oplocení je proměnlivá, cca 1,10m. - oplocení sousedící s chodníkem na p.č. 626/1 betonová podezdívka, ocelové sloupky, výplň - pletivo v rámu, výška cca 1,3m, vstupní branka podezdívka ve špatném technickém stavu - oplocení podél p.č.600 z uzavřených profilů, vrata + vstupní branka - vzhledem k tomu, že nebylo provedeno geodetické zaměření, jsou plochy a rozměry odvozené pouze jednoduchým zaměřením na místě a odměřeny z katastrální mapy. Demontáže stávajících prvků Demontáž pískoviště - rozměry 3,60x3,60m betonový sokl v.0,30m, dřevěné sedáky po obvodu. Zpevněné plochy Na zahradě se nachází chodník ze dvou barev - šedé a z color mixu. Zpevněná plocha severně od školky zůstane zachována, zbylá část, tzn. v prostoru pískoviště a u schodiště bude rozebrána a odvezena a uložena v rámci obce pro další použití. Barevná dlažba bude rozebrána pouze v místech, kde nový návrh nepočítá se zpevněním a naopak doplněna v místě nových ploch. Plochy budou provedeny dle situace, obruby BO 10/25 kladeny do betonového lože s opěrou budou provedeny v celém rozsahu. Spádování zpevněných ploch zůstává stávající - od objektu MŠ do zeleně. V nových místech zpevnění bude provedena následující konstrukce. k.ú Oldřišov Stránka 3

4 betonová skládaná dlažba ocelárenská struska Podklad ze štěrkodrtě Celkem 60mm 40mm 190mm 290mm zemní práce - po stanovení úrovně pláně v místě pokládky chodníku dojde ke zhutnění na požadovanou hodnotu 35MPa. U stávajících ploch předpokládá PD dostatečně únosnou konstrukci. Oplocení, treláž, domeček Stávající oplocení z keramických tvarovek u p.č očištění povrchu + penetrace + 2x silikonový nátěr oplocení u p.č.626/1 + vstupní branka - pozor: práce v blízkosti podzemního vedení O2 a křížení vodovodní přípojky vytýčit veškerá vedení - odstranění stávajícího oplocení a branky včetně spodní stavby podezdívky - srovnání terénu - osazení nových sloupků do betonových patek do nezamrzné hloubky, nebo osadit pomocí zemních vrutů. V rozpočtu uvažováno klasické zakládání do patek. - provedení podezdívky z pletiva + vysypání kamenivem - provedení a osazení vstupní branky - výška plotu 1,30m výplň oplocení: - kovový rám uchycený na sloupkách - samotná výplň tvořena z pohledu cesty ze sendvičové desky s jádrem z polyetylenu (PE) a krycími vrstvami z hliníkových plechů. ( desky nízké hmotnosti s vysokou odolností proti povětrnostním vlivům) - hliníková deska bude opatřena barevným motivem dle výtvarného návrhu opakujícím se na fasádě školky, v poli u vstupní branky bude provedena informační tabule - výplň z pohledu zahrady na rámech budou osazeny kreslící tabule z voděodolné překližky s kreslící úpravou, poslední dvě pole u sloupu NN budou opatřena pouze pletivem a osazena stálezelenými popínavými rostlinami - zakrytí rámu shora úhelníkem oplocení u p.č stávající oplocení ponechat nátěr si obec provede na vlastní náklady dle potřeby - návrh nátěru oplocení svislé sloupky po okraji a vodorovný horní prvek natřít na červeno, výplň šedě - Docílit optického dojmu fotbalové branky treláž - U stávajícího objektu přístřešku pro kola osadit treláže z ocelového rámu s výpletem z ocelového lanka - Osazení do betonových patek - v okolí vysadit stálezelené popínavé rostliny k.ú Oldřišov Stránka 4

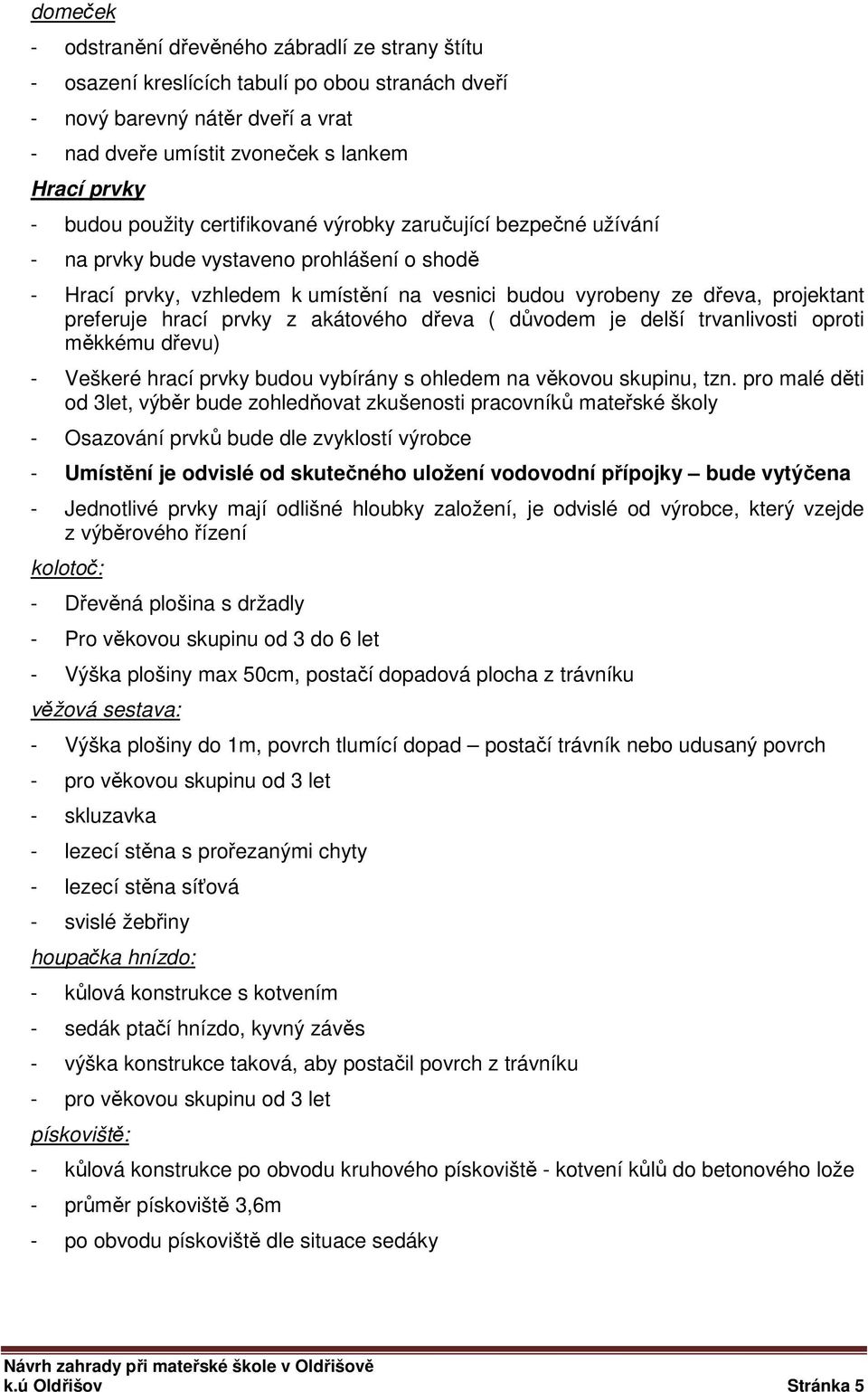

5 domeček - odstranění dřevěného zábradlí ze strany štítu - osazení kreslících tabulí po obou stranách dveří - nový barevný nátěr dveří a vrat - nad dveře umístit zvoneček s lankem Hrací prvky - budou použity certifikované výrobky zaručující bezpečné užívání - na prvky bude vystaveno prohlášení o shodě - Hrací prvky, vzhledem k umístění na vesnici budou vyrobeny ze dřeva, projektant preferuje hrací prvky z akátového dřeva ( důvodem je delší trvanlivosti oproti měkkému dřevu) - Veškeré hrací prvky budou vybírány s ohledem na věkovou skupinu, tzn. pro malé děti od 3let, výběr bude zohledňovat zkušenosti pracovníků mateřské školy - Osazování prvků bude dle zvyklostí výrobce - Umístění je odvislé od skutečného uložení vodovodní přípojky bude vytýčena - Jednotlivé prvky mají odlišné hloubky založení, je odvislé od výrobce, který vzejde z výběrového řízení kolotoč: - Dřevěná plošina s držadly - Pro věkovou skupinu od 3 do 6 let - Výška plošiny max 50cm, postačí dopadová plocha z trávníku věžová sestava: - Výška plošiny do 1m, povrch tlumící dopad postačí trávník nebo udusaný povrch - pro věkovou skupinu od 3 let - skluzavka - lezecí stěna s prořezanými chyty - lezecí stěna síťová - svislé žebřiny houpačka hnízdo: - kůlová konstrukce s kotvením - sedák ptačí hnízdo, kyvný závěs - výška konstrukce taková, aby postačil povrch z trávníku - pro věkovou skupinu od 3 let pískoviště: - kůlová konstrukce po obvodu kruhového pískoviště - kotvení kůlů do betonového lože - průměr pískoviště 3,6m - po obvodu pískoviště dle situace sedáky k.ú Oldřišov Stránka 5

6 - na terén geotextilie, následně návoz písku - ochranná krycí plachta odpadkový koš - kruhový, ve stejném dřevě jako hrací prvky - kotvení sloupku do betonové patky mobilní lavičky k ohni: - nízké lavičky na terén - možnost skládání vedle sebe nebo za sebe pro hry dětí lavice okolo stromu - lavice postavená na terén kolem stávajícího vzrostlého stromu - materiál totožný s hracími prvky kreslící tabule - voděodolná překližka s povrchovou úpravou na kreslení dle příslušných norem a certifikátů jednotlivé překližkové kreslící desky budou osazeny následovně: - na stávajícím domečku po stranách dveří kreslící tabule 1,0m x 2,0m (2ks) - osazení na vnitřní stranu oplocení u p.č. 626/1 jako výplň plotu na čtyřech polích, zbylá dvě pole opatřena pletivem a osazena popínavými rostlinami b) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU, SPLNĚNÍ POŽADAVKŮ DOTČENÝCH ORGÁNŮ - Souhlas vlastníka vodovodní přípojky s osazením herních prvků - stavbou se nemění provoz v dané lokalitě - nezasahuje se do nosných konstrukcí, není ohrožena stabilita objektů - budou splněny podmínky správců sítí daných ve vyjádřeních vyhláška 398/2009 Sb. - nebylo řešeno c) VĚCNÉ A ČASOVÉ VAZBY NA OKOLÍ Časově je stavba nepřímo ovlivněna opravou objektu MŠ. Lze ji ale provést v předstihu, s případným dopracováním po rekonstrukci objektu MŠ. Jedná se hlavně o demolici stávajícího schodiště do 1.NP mateřské školy. Rekonstrukce je součástí samostatné PD. Stavba si vyžádá zábor pouze na pozemcích investora. d) PŘEDPOKLÁDANÁ LHŮTA VÝSTAVBY, POPIS POSTUPU VÝSTAVBY Zahájení stavby: v závislosti na získání souhlasu a dotace Dokončení stavby: výstavba v délce cca 1 měsíc. Nebudou prováděny objemné zemní práce, nejsou třeba mezideponie. Vykopaný materiál bude rozprostřen na místě stavby. e) ZPŮSOB ZAJIŠTĚNÍ BEZPEČNOSTI A OCHRANY ZDRAVÍ PŘI PRÁCI NA STAVENIŠTI Prováděcí firma si při práci zajistí bezpečnost v době provádění. Bude dohoda mezi prováděcí firmou a vedením školky z hlediska bezpečnosti dětí a rodičů. k.ú Oldřišov Stránka 6

7 Zařízení staveniště bude na zahradě na p.č.598, zásobování vodou a elektrickou energií je možno po domluvě zajistit z objektu mateřské školy. Opava, leden 2013 Vypracoval: ing. Dagmar Hrubovská k.ú Oldřišov Stránka 7
